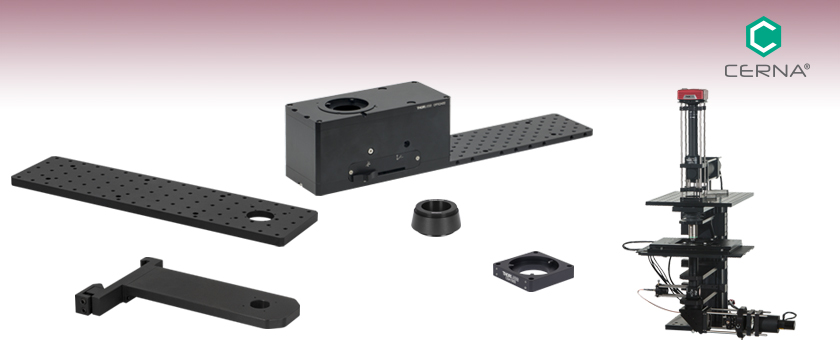

- Use Thorlabs' Construction Systems with DIY Cerna® Systems
- Lens Tube, Cage System, and Dovetail Adapters

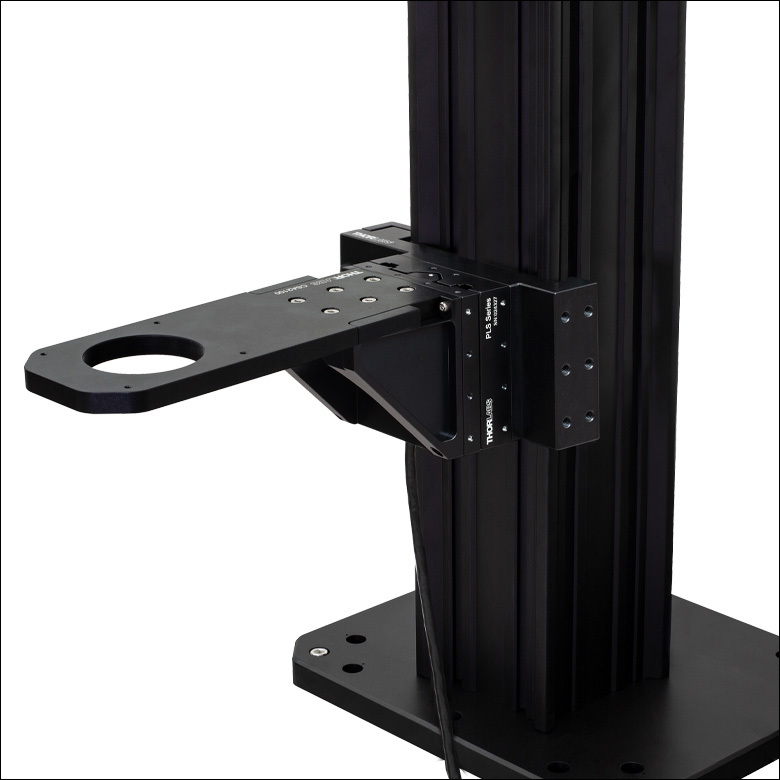

- Breadboard Mounting Surfaces and Motorized Z-Axis Translators

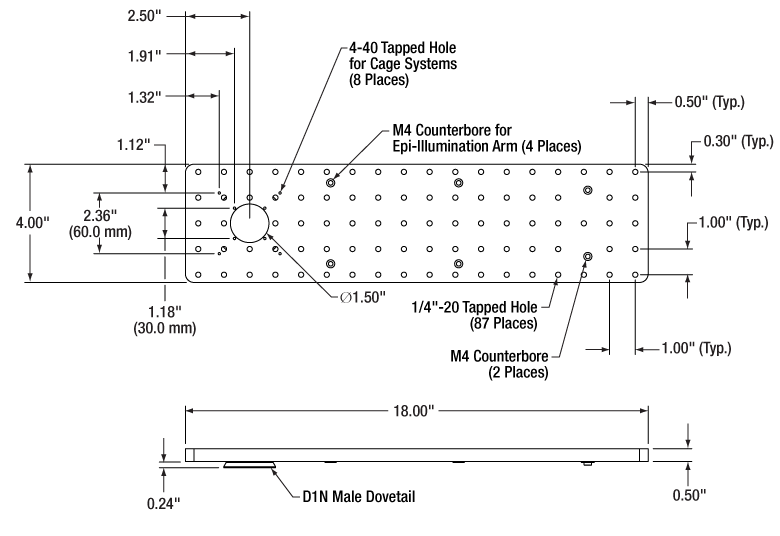

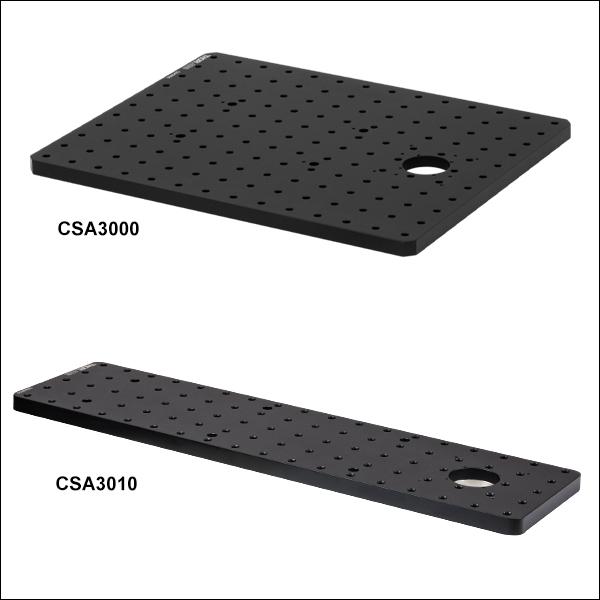

CSA3010
18.00" x 4.60" Breadboard Top

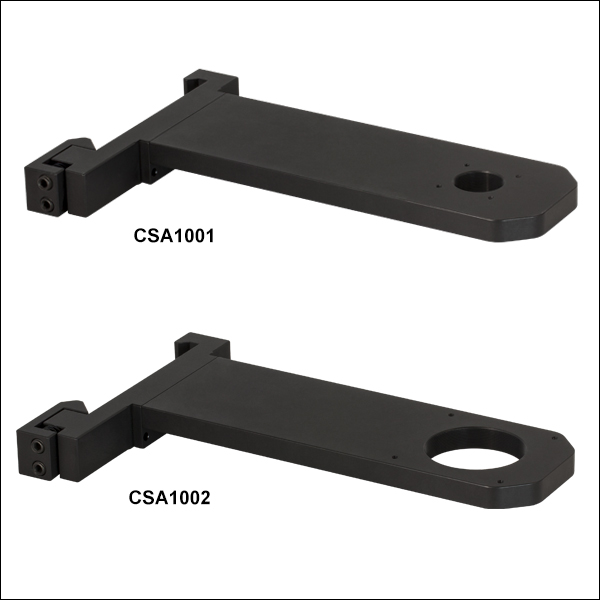

CSA1001
Fixed Arm with SM1 and 30 mm Cage Compatibility

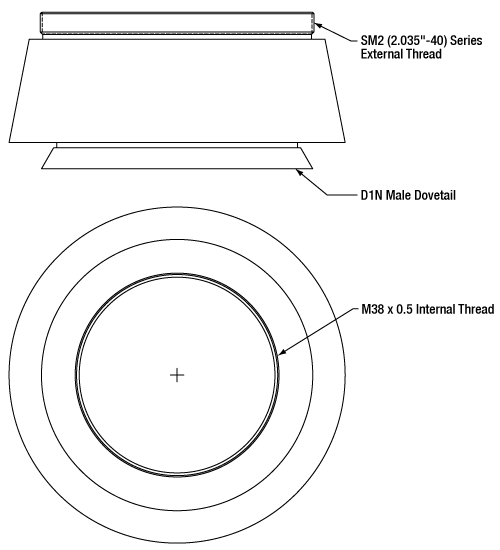

WFA4111
SM2 to D1N Adapter

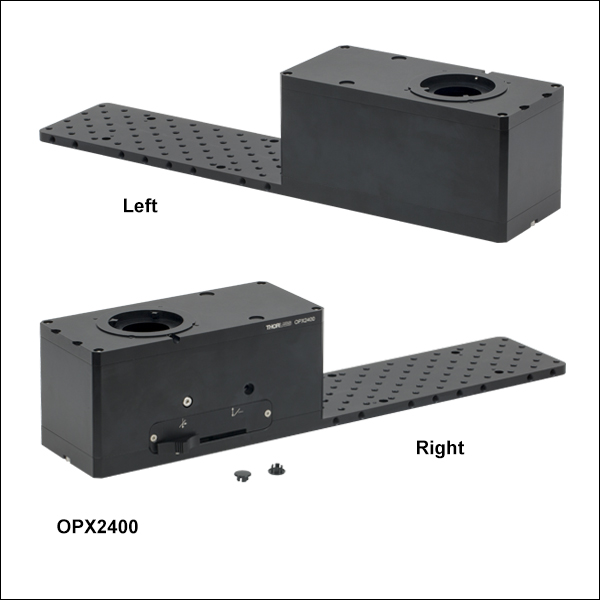

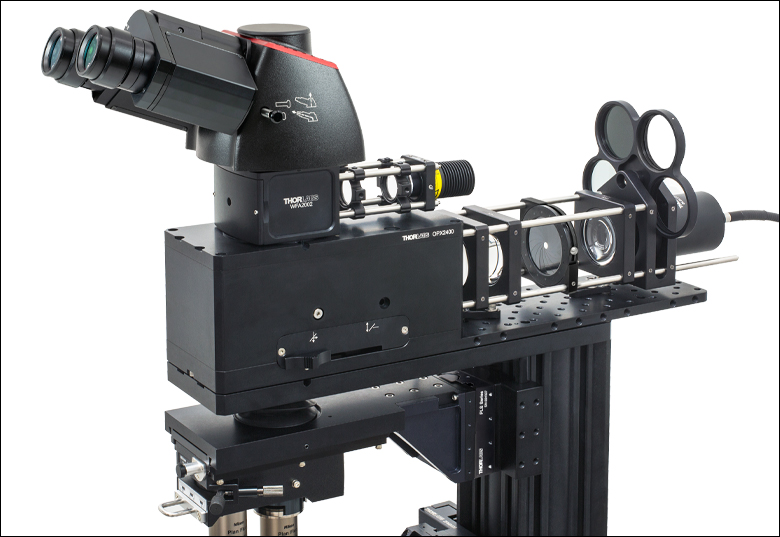

OPX2400
Breadboard Top with Two-Position Slider

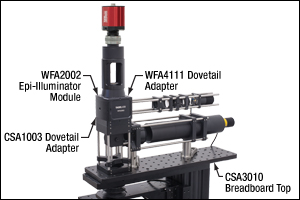

Application Idea

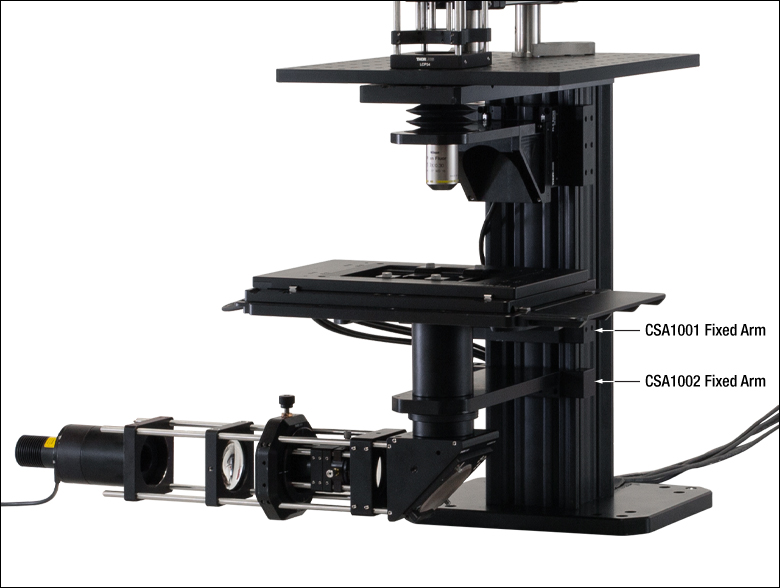

DIY Cerna System with 18.00" x 4.60" Breadboard Top and Fixed Arms.

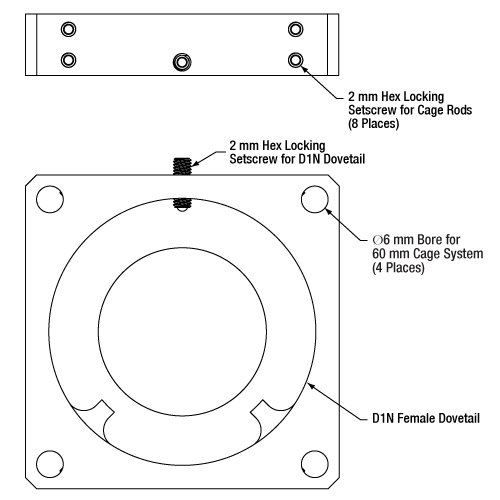

CSA1003
60 mm Cage to D1N Adapter
Please Wait
Click to Enlarge

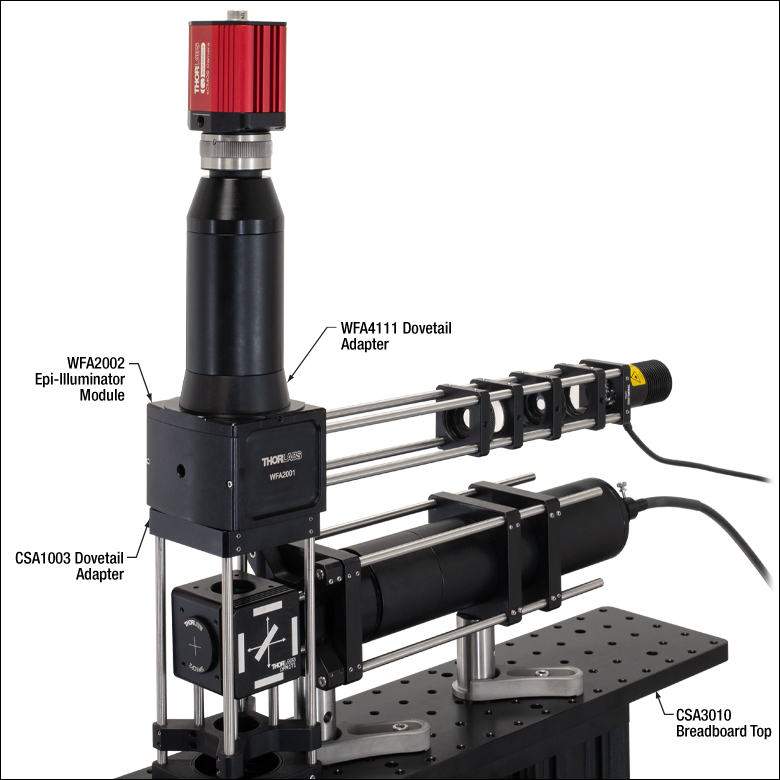

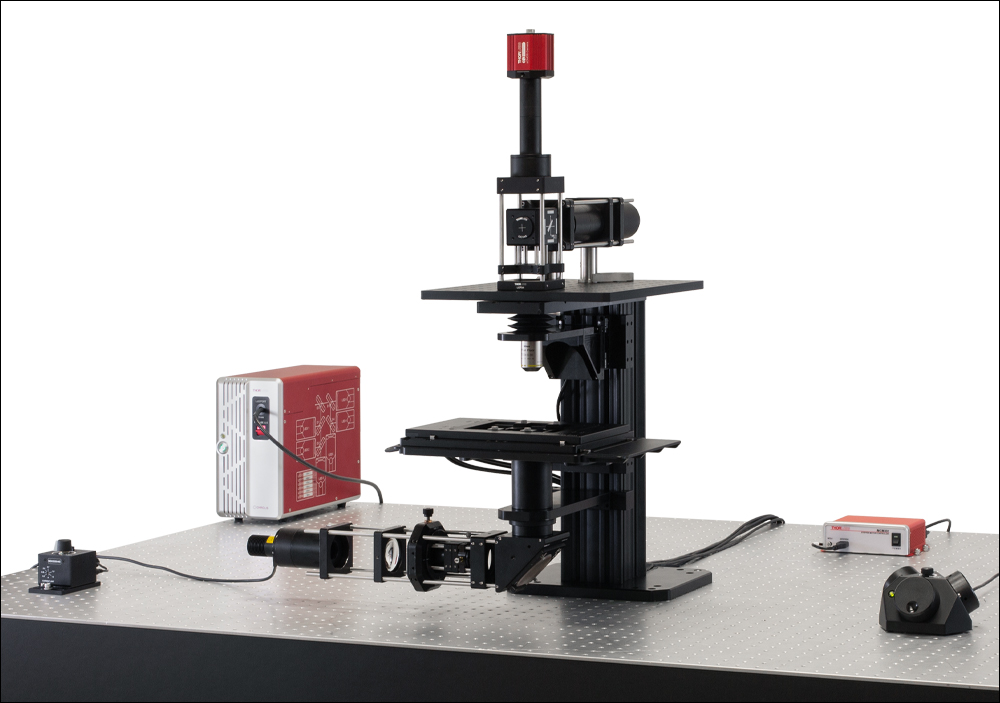

Figure 1.2 こちらのDIY Cerna®システムではいくつかの顕微鏡ボディ用アタッチメントや拡張部品を使用して自作の試料観察や落射照明装置が作られています。
Click to Enlarge
Figure 1.1 当社のDIY Cerna落射照明用アーム付き顕微鏡ボディには幅95 mmのアリ溝が付いており、固定式または電動式アームが保持できます。また、D1Nメス型のアリ溝が筐体から196.5 mmの位置にあります。
| Quick Links | |
|---|---|
| For 95 mm Dovetail | Fixed Arms Manual Translation Arms Motorized Translation Arms Mounting Platforms |
| For Epi-Illumination Arm | Breadboard Tops Breadboard Top with Two-Position Slider Epi-llluminator Module for One Filter Cube |
| For Trinocular Eyepiece | Eyepiece Adapter |
| Dovetail Adapters | D1N, D2N, D2NB, D3N, D1T, D3T, and D5Y |
特長
- 筐体から196.5 mmの位置にレンズチューブやケージシステムを配置する構造の固定式アーム
- レンズチューブやケージシステムを光軸に沿って移動させる手動および電動式モジュール
- 自作のモジュールを顕微鏡ボディに取り付ける95 mmレール付きプラットフォーム
- 自作の試料観察や照明路を構築するベースとなるブレッドボード
- フィルターキューブをSM1ネジ部品や30 mmケージ部品に取り付ける落射照明モジュール
- 三眼鏡筒接眼レンズに検出システムを取り付けられる接眼レンズ用アダプタ
- DIY Cerna®部品をレンズチューブやケージシステムに取り付けるアリ溝式アダプタ
こちらのページの製品は当社のレンズチューブシステム、ケージシステムほかオプトメカニクス部品をCerna顕微鏡システムに組み込みます。

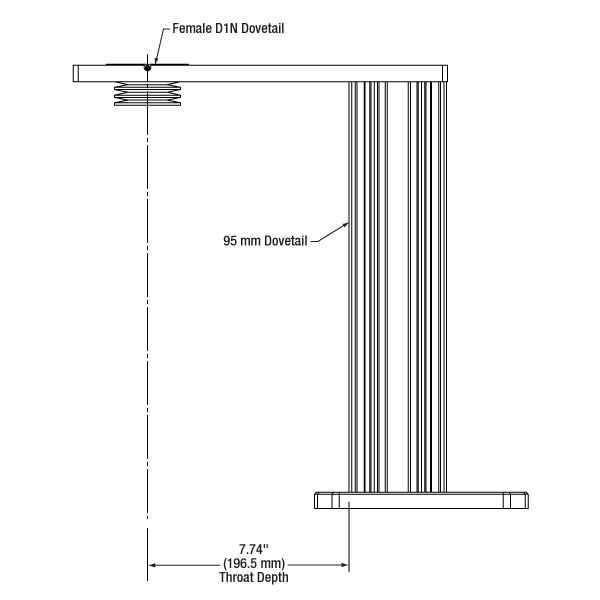

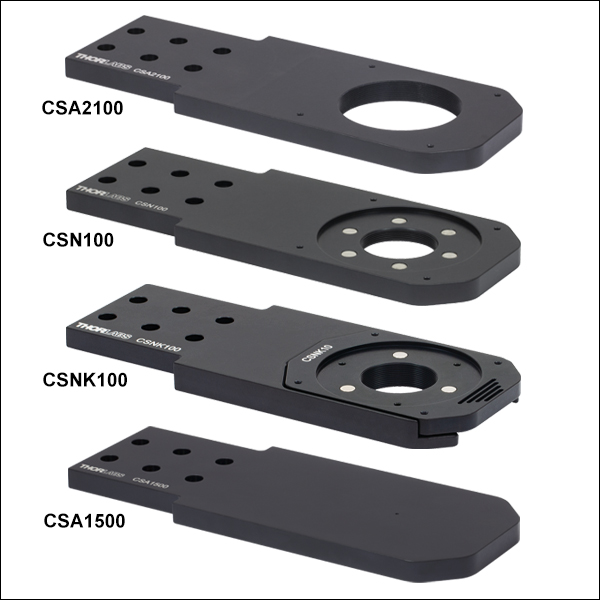

当社ではレンズチューブやケージシステムをCerna顕微鏡ボディから196.5 mmの位置にある光軸の中心に配置するアームをいくつかご用意しております。垂直なレールに直接取り付けてシステムの構造を支えるアームや、手動式もしくは電動式のモジュールに取り付けて光軸に沿って25.4 mm移動できるアームもございます。
さらにD1Nオス型アリ溝の中心に光学ポートがあるブレッドボードもご用意しています。これらのブレッドボード(M6 × 1.0タップ穴)は、Cerna顕微鏡ボディの落射照明用アームのD1Nメス型アリ溝に取り付けられるため、自作のオプトメカニクスのセットアップが構築可能です。光路の選択および結合が可能な、手動のデュアルポジションスライダが付いたタイプもご用意しています。

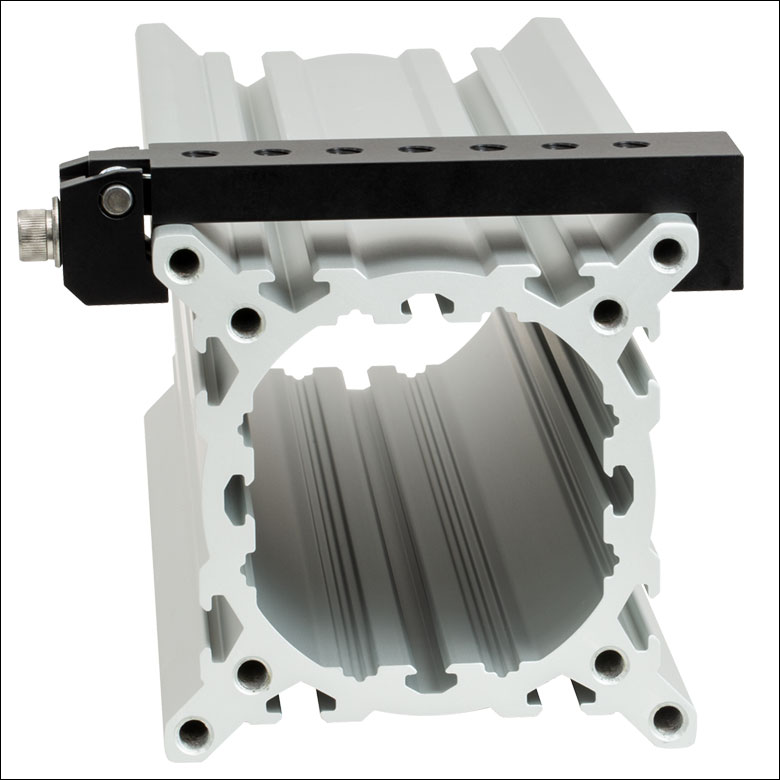

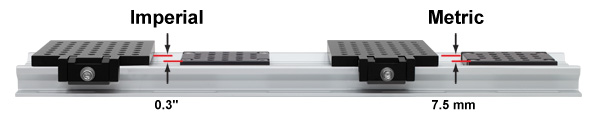

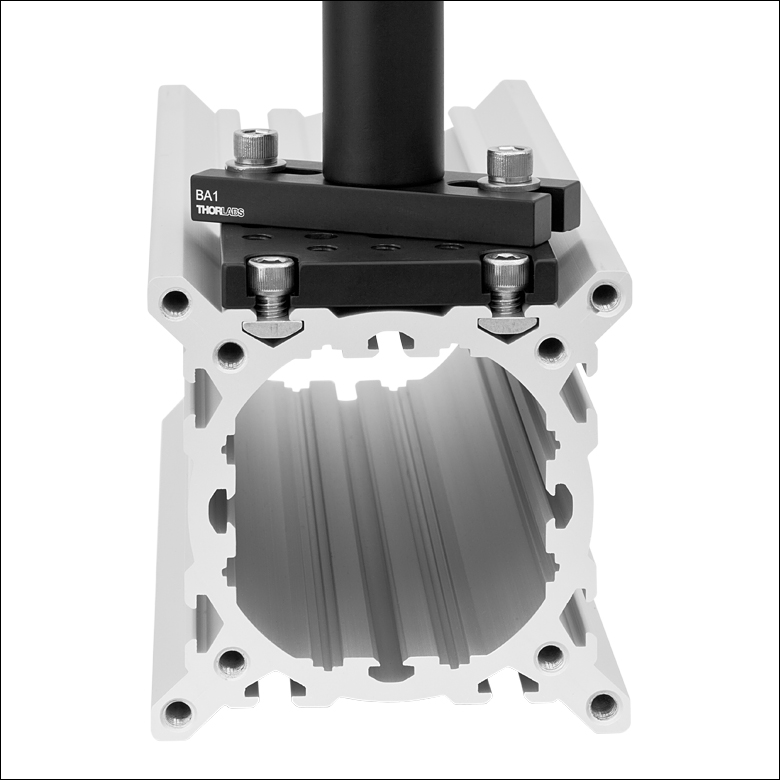

当社の95 mmレール付き取付けプラットフォームは、垂直方向のレールの任意の場所にカスタム設計のモジュールを取り付けられる設計です。SM1レンズチューブと30 mmケージシステムを蛍光フィルターキューブに取り付けられる落射照明モジュール、および、幅広い種類のDIY Cerna部品をレンズチューブやケージシステムに取り付けられる接眼レンズアダプタやアリ溝式アダプタも下記にご用意しております。
「顕微鏡のアリ溝」タブではCerna顕微鏡プラットフォームで使用されるアリ溝の詳細がご覧いただけます。また「ケージシステム概要」では当社のケージシステムの概要が記載されています。
| Table 76C Thorlabs Dovetail Referencea | |||
|---|---|---|---|
| Type | Shape | Outer Dimension | Angle |
| 95 mm | Linear | 95 mm | 45° |
| D1N | Circular | Ø2.018" | 60° |
| D2Nb | Circular | Ø1.50" | 90° |
| D2NBb | Circular | Ø1.50" | 90° |
| D3N | Circular | Ø45 mm | 70° |
| D5N | Circular | Ø1.58" | 90° |
| D6N | Circular | Ø1.90" | 90° |
| D7N | Circular | Ø2.05" | 90° |
| D8N | Circular | Ø40 mm | 90° |
| D9N | Circular | Ø50 mm | 90° |
| D10N | Circular | Ø52 mm | 90° |
| D1T | Circular | Ø1.50" | 60° |
| D3T | Circular | Ø1.65" | 90° |
| D4T | Circular | Ø1.20" | 90° |
| D1Y | Circular | Ø107 mm | 60° |
| D2Y | Circular | Ø2.32" | 50° |
| D3Y | Circular | Ø1.75" | 90° |
| D4Y | Circular | Ø56 mm | 60° |
| D5Y | Circular | Ø46 mm | 60° |
| D6Y | Circular | Ø41.9 mm | 45° |
| D1Z | Circular | Ø54 mm | 60° |
| D2Z | Circular | Ø57 mm | 60° |
| D3Z | Circular | Ø54 mm | 45° |
顕微鏡のアリ溝(ダブテール)とは
顕微鏡のアリ溝(ダブテール)は、顕微鏡コンポーネントの結合や、光学ポートのアライメントに使用されます。結合するには、コンポーネントのアリ溝をもう一方のアリ溝に差し込み、メス型アリ溝のロック用止めネジを1つ以上締め付けます。アリ溝には、直線形状と円形状の2種類があります。直線形状のアリ溝は、取り付ける部品を固定する前にスライドさせることが可能です。不要な自由度を制限しながら柔軟に位置決めができます。円形状のアリ溝は、異なるコンポーネントの光学ポートの位置を合わせ、光軸確保に必要なお客様の作業を最小化します。
当社では、自社の部品や他社の部品と、アリ溝を用いて結合できるコンポーネントを多く製造しています。対応するアリ溝を簡単に確認いただけるように、当社の部品に付いているアリ溝の種類に呼称(Dxxなど)を付けさせていただいています。この呼称は当社独自のもので、他の顕微鏡メーカに共通する呼称ではありませんのでご注意ください。当社のアリ溝の種類一覧と、その主な寸法は右表をご参照ください。
当社のCerna®顕微鏡では、対応するコンポーネントのみが結合できるよう、顕微鏡のそれぞれの部分で異なる種類のアリ溝が使用されています。例えば落射照明モジュール WFA2002のアリ溝はD1Nオス型で、顕微鏡ボディの落射照明用アームのD1Nメス型アリ溝と結合します。XY顕微鏡ステージCSS2001のアリ溝はD1Yメス型で、取付けアームCSA1051 のD1Yオス型アリ溝と結合します。
それぞれのコンポーネントのアリ溝の種類については下記の赤いアイコン(
)をクリックし、図をご覧ください。メス型アリ溝付きのアダプタの図では、ロック用止めネジに必要な六角レンチのサイズも記載されています。なお、機械的に結合しても必ずしも光学的に適合しているとは限りません。光学的適合性については当社のウェブサイトでご確認ください。
ご自身でアリ溝を機械加工したい場合には、 Table 76Cにある各アリ溝の外径や角度(Figure 76Dと76Eで定義)をご参照ください。ただし、アリ溝の高さはご自身でお決めください。また、円形状のアリ溝では、内径および内孔径もご自身でお決めいただく必要があります。これらの値は同じ種類のアリ溝でも異なります。互いに適合するように設計された部品を使用すれば、確実に結合させることができます。
摩耗を低減し、かつ接続を容易にするために、多くのアリ溝では面取りや、窪み(リセス)などの機械加工が施されています。Figure 76Dと76Eはそのいくつかの例です。
Click to Enlarge
Figure 76D 円形状のオス型アリ溝の加工方法の2例です。
Click to Enlarge
Figure 76E 円形状のメス型アリ溝の加工方法の2例です。
カスタム顕微鏡Cerna®コンポーネントの標準インターフェイス
Cernaコンポーネントのアリ溝、光学部品用ネジ、ケージシステム用インターフェイスをご紹介しています。下表の項目にある標準的なインターフェイスを持たないDIY Cernaコンポーネントについては、表に掲載されていません。なお、機械的に結合しても必ずしも光学的に適合しているとは限りません。光学的適合性については当社のウェブサイトでご確認ください。
| Item # | Microscope Dovetails | Optical Component Threadsa | Cage Systemsb | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 95 mm | D1N | D2N | D2NB | D3N | D5N | D1T | D3T | D1Y | D5Y | Internal | External | ||
| 2CM1 | - | - | - | - | - | - | - | - | - | - | SM1c (1.035"-40) and SM2d (2.035"-40) | SM1c (1.035"-40) | 60 mmd |
| 2CM2 | - | - | - | - | - | - | - | - | - | - | SM1c (1.035"-40) and SM2d (2.035"-40) | SM1c (1.035"-40) | 30 mmc |
| BSA2000e | - | - | - | - | Female | - | - | - | - | - | - | - | - |
| CEA1350 | Male | Female | - | - | - | - | - | - | - | - | - | - | 60 mmd |
| CEA1400 | Male | Female | - | - | - | - | - | - | - | - | - | - | 60 mmd |
| CEA1500 | Male | Female | - | - | - | - | - | - | - | - | - | - | 60 mmd |
| CEA1600 | Male | Female | - | - | - | - | - | - | - | - | - | - | 60 mmd |
| CFB1500 | Male | - | - | - | - | - | - | - | - | - | - | - | - |
| CSA1000 | Female | - | - | - | - | - | - | - | - | - | - | - | - |
| CSA1001 | Female | - | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | - | 30 mmc |
| CSA1002 | Female | - | - | - | - | - | - | - | - | - | SM2d (2.035"-40) | - | 60 mmd |
| CSA1003 | - | Female | - | - | - | - | - | - | - | - | - | - | 60 mmd |
| CSA1051 | Female | - | - | - | - | - | - | - | Male | - | - | - | - |
| CSA1200e,f | - | - | - | - | - | - | - | - | - | - | - | - | 60 mmd |
| CSA1400e | - | - | - | - | - | - | Female | - | - | - | - | - | 60 mmd |
| CSA1500e,g | - | - | - | - | - | - | - | - | - | - | - | - | - |
| CSA2000e | - | - | - | - | Female | - | - | - | - | - | SM2d (2.035"-40) | - | 60 mmd |
| CSA2001 | - | - | - | - | Female | - | - | - | - | - | - | SM2d (2.035"-40) | - |
| CSA2100e | - | - | - | - | - | - | - | - | - | - | SM2d (2.035"-40) | - | 60 mmd |
| CSA3000(/M) | - | Male | - | - | - | - | - | - | - | - | - | - | 30 mmc and 60 mmd |
| CSA3010(/M) | - | Male | - | - | - | - | - | - | - | - | - | - | 30 mmc and 60 mmd |
| Item # | 95 mm | D1N | D2N | D2NB | D3N | D5N | D1T | D3T | D1Y | D5Y | Internal | External | Cage Systems |
| CSC1001 | - | - | - | - | Male | - | - | - | - | - | - | - | - |
| CSC1002 | - | - | - | - | Male | - | - | - | - | - | - | - | - |
| CSC2001 | - | - | - | - | Male | - | - | - | - | - | - | - | - |
| CSD1001 | - | Male & Female | - | Female | - | - | - | - | - | - | - | - | - |
| CSD1002 | - | Male & Female | - | - | - | - | - | - | - | - | - | C-Mounth | - |
| CSE2000 | - | Male & Female | - | - | - | - | - | - | - | - | - | - | 60 mmd |
| CSE2100 | - | Male & Female | - | - | - | - | - | Female | - | - | SM1c (1.035"-40) | - | 30 mmc and 60 mmd |
| CSE2200 | - | Male & Female | - | - | - | - | - | Female | - | - | SM1c (1.035"-40) | - | 30 mmc and 60 mmd |
| CSN100e | - | - | - | - | - | - | - | - | - | - | M32 x 0.75 | - | 60 mmd |
| CSN110 | - | - | - | - | - | - | Male | - | - | - | M32 x 0.75 | - | 30 mmc and 60 mmd |
| CSNK10 | - | - | - | - | - | - | - | - | - | - | M32 x 0.75 | - | 60 mmd |
| CSNK100e | - | - | - | - | - | - | - | - | - | - | M32 x 0.75 | - | 60 mmd |
| CSN200 | - | - | - | - | - | - | Male | - | - | - | M32 x 0.75 | - | - |
| CSN210 | - | - | - | - | - | - | Male | - | - | - | M32 x 0.75 | - | - |
| CSN500 | - | - | - | - | - | - | Male | - | - | - | M25 x 0.75 | - | - |
| CSN510 | - | - | - | - | - | - | Male | - | - | - | RMS (0.800"-36) | - | - |
| CSN1201f | - | - | - | - | - | - | - | - | - | - | M32 x 0.75 | - | - |
| CSN1202f | - | - | - | - | - | - | - | - | - | - | M25 x 0.75 | - | - |
| CSS2001 | - | - | - | - | - | - | - | - | Female | - | - | - | - |
| LAURE1 | - | Male | Female | - | - | - | - | - | - | - | - | - | - |
| LAURE2 | - | Male | Female | - | - | - | - | - | - | - | - | - | - |

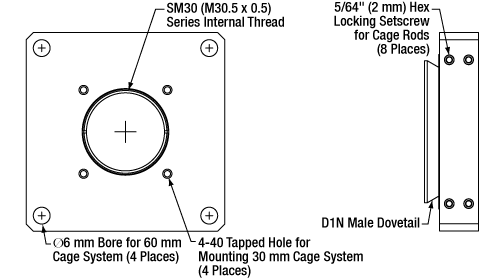

| LCPN1 | - | - | - | - | Male | - | - | - | - | - | SM30 (M30.5 x 0.5) | - | 30 mmc and 60 mmd |
| LCPN2 | - | Male | - | - | - | - | - | - | - | - | SM30 (M30.5 x 0.5) | - | 30 mmc and 60 mmd |
| Item # | 95 mm | D1N | D2N | D2NB | D3N | D5N | D1T | D3T | D1Y | D5Y | Internal | External | Cage Systems |
| LCPN3 | - | Male | - | - | - | - | - | - | - | Female | SM30 (M30.5 x 0.5) | - | 60 mmd |
| LCPN4 | - | Male | - | - | - | - | - | - | - | - | SM2d (2.035"-40) | - | 60 mmd |
| LCPN5 | - | - | - | - | Male | - | - | - | - | - | SM2d (2.035"-40) | - | 60 mmd |

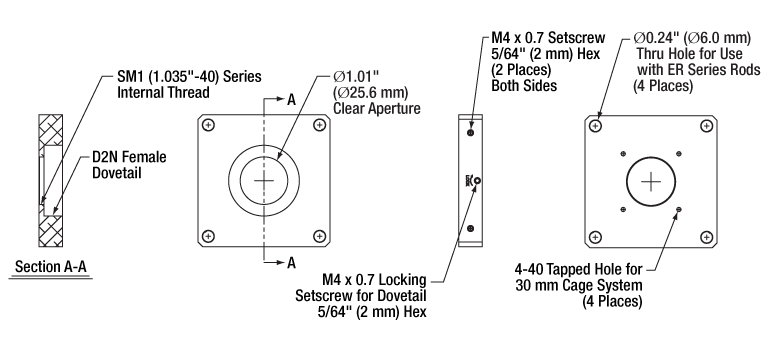

| LCPN6 | - | - | Female | - | - | - | - | - | - | - | SM1c (1.035"-40) | - | 30 mmc and 60 mmd |
| LCPY2 | - | - | - | - | - | - | - | - | - | Male | SM30 (M30.5 x 0.5) | - | 30 mmc and 60 mmd |
| LCPY3 | - | - | - | - | - | - | - | - | - | Female | - | - | 30 mmc and 60 mmd |
| OPX2400(/M) | - | Male & Female | - | - | - | - | - | - | - | - | SM2d (2.035"-40) | - | 60 mmd |
| SM1A70 | - | - | - | - | - | - | - | - | - | - | SM30 (M30.5 x 0.5) | SM1c (1.035"-40) | - |
| SM1A58 | - | - | Male | Male | - | - | - | - | - | - | SM1c (1.035"-40) | SM2d (2.035"-40) | 30 mmc |
| SM2A56 | - | - | - | - | - | - | - | Male | - | - | - | SM2d (2.035"-40) | - |
| SM2A59 | - | Male | - | - | - | - | - | - | - | - | SM2d (2.035"-40) | - | - |
| TC1X | - | - | Male | - | - | - | - | - | - | - | - | - | - |
| WFA0150 | Female | - | - | - | - | - | - | - | - | - | - | - | - |
| WFA1000 | - | - | - | - | - | - | - | - | - | - | - | - | 30 mmc |
| WFA1010 | - | - | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | - | 30 mmc |
| WFA1020 | - | - | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | - | 30 mmc |
| WFA1051 | - | - | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | - | 30 mmc |
| WFA1100 | - | - | - | - | - | - | - | - | - | - | - | - | 30 mmc |
| WFA2001 | - | Male & Female | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | SM1c (1.035"-40) | - |
| WFA2002 | - | Male & Female | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | - | 30 mmc |
| Item # | 95 mm | D1N | D2N | D2NB | D3N | D5N | D1T | D3T | D1Y | D5Y | Internal | External | Cage Systems |
| WFA4100 | - | Male | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | C-Mounth | - |
| WFA4101 | - | Male | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | C-Mounth | - |
| WFA4102 | - | Male | - | - | - | - | - | - | - | - | SM1c (1.035"-40) | C-Mounth | - |
| WFA4111 | - | Male | - | - | - | - | - | - | - | - | - | SM2d (2.035"-40) | - |
| WFA4112 | - | - | - | Male | - | - | - | - | - | - | - | C-Mounth | - |
| Female | - | - | - | - | - | - | - | - | - | - | - | - | |
| Female | - | - | - | - | - | - | - | - | - | - | - | - | |
| Female | - | - | - | - | - | - | - | - | - | - | - | - | |
| Female | - | - | - | - | - | - | - | - | - | - | - | - | |
| XT95P12(/M) | Female | - | - | - | - | - | - | - | - | - | - | - | - |
| ZFM1020 | Female | - | - | - | - | - | - | - | - | - | - | - | - |
| ZFM1030 | Female | - | - | - | - | - | - | - | - | - | - | - | - |
| ZFM2020 | Female | - | - | - | - | - | - | - | - | - | - | - | - |
| ZFM2030 | Female | - | - | - | - | - | - | - | - | - | - | - | - |
ケージシステムの概要
当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。
16 mm、30 mm、60 mmのケージシステム規格
当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(Figure 14A参照)。 16 mmのケージシステム、30 mmのケージシステム、60 mmのケージシステムはそれぞれØ12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。
標準ネジ規格
ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるように柔軟性の高いアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。
Figure 14A ケージシステムの接続性を規定する標準のケージプレート寸法の1例
| Standard Cage System Measurements | |||
|---|---|---|---|
| Cage System | 16 mm | 30 mm | 60 mm |
| Thread Series | SM05 | SM1 | SM2 |
| Rod to Rod Spacing | 16 mm (0.63") | 30 mm (1.18") | 60 mm (2.36") |
| Total Length | 25 mm (0.98") | 41 mm (1.60") | 71.1 mm (2.80") |
| ケージシステム部品 | ||
|---|---|---|
| ケージロッド | 16 mm | ロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 mmケージシステムにはSRシリーズケージロッド、30 mmや60 mmケージシステムにはERシリーズケージロッドを使用します。 |
| 30 mm | ||
| 60 mm | ||
| ケージプレート | 16 mm | ケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。 |
| 30 mm | ||
| 60 mm | ||
| 光学素子用マウント | 16 mm | 当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。 |
| 30 mm | ||
| 60 mm | ||
| ケージキューブ | 16 mm | ケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。 |
| 30 mm | ||
| 60 mm | ||
| 交換用止めネジ(セットスクリュ) | 交換用止めネジは、当社の16 mmケージシステム製品用 (SS4B013、SS4B025、SS4B038)および30 mmケージシステム製品用(SS4MS5、SS4MS4)にご用意しております。 | |
| ポストおよびブレッドボード取付け用部品 | ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。 | |
| ケージシステム変換アダプタ | ケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。 | |
| 特殊部品 | 当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイール、HeNeレーザーマウント、FiberPort用ケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページをご参照ください。 | |
| SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems | |||
|---|---|---|---|
| External Thread, 0.535"-40.0 UNS-2A | Internal Thread, 0.535"-40.0 UNS-2B | ||
| Max Major Diameter | 0.5340" | Min Major Diameter | 0.5350" |
| Min Major Diameter | 0.5289" | Min Pitch Diameter | 0.5188" |
| Max Pitch Diameter | 0.5178" | Max Pitch Diameter | 0.5230" |
| Min Pitch Diameter | 0.5146" | Min Minor Diameter (and 83.3% of Thread) | 0.508" |
| Max Minor Diameter | 0.5069" | Max Minor Diameter (and 64.9% of Thread) | 0.514" |
| RMS Threading: Objective, Scan, and Tube Lenses | |||
|---|---|---|---|
| External Thread, 0.800"-36.0 UNS-2A | Internal Thread, 0.800"-36.0 UNS-2B | ||
| Max Major Diameter | 0.7989" | Min Major Diameter | 0.8000" |
| Min Major Diameter | 0.7934" | Min Pitch Diameter | 0.7820" |
| Max Pitch Diameter | 0.7809" | Max Pitch Diameter | 0.7866" |
| Min Pitch Diameter | 0.7774" | Min Minor Diameter (and 83.3% of Thread) | 0.770" |
| Max Minor Diameter | 0.7688" | Max Minor Diameter (and 64.9% of Thread) | 0.777" |
| C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras | |||
|---|---|---|---|
| External Thread, 1.000"-32.0 UN-2A | Internal Thread, 1.000"-32.0 UN-2B | ||
| Max Major Diameter | 0.9989" | Min Major Diameter | 1.0000" |
| Min Major Diameter | 0.9929" | Min Pitch Diameter | 0.9797" |
| Max Pitch Diameter | 0.9786" | Max Pitch Diameter | 0.9846" |
| Min Pitch Diameter | 0.9748" | Min Minor Diameter (and 83.3% of Thread) | 0.966" |
| Max Minor Diameter | 0.9651" | Max Minor Diameter (and 64.9% of Thread) | 0.974" |
| SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems | |||
|---|---|---|---|
| External Thread, 1.035"-40.0 UNS-2A | Internal Thread, 1.035"-40.0 UNS-2B | ||
| Max Major Diameter | 1.0339" | Min Major Diameter | 1.0350" |
| Min Major Diameter | 1.0288" | Min Pitch Diameter | 1.0188" |
| Max Pitch Diameter | 1.0177" | Max Pitch Diameter | 1.0234" |
| Min Pitch Diameter | 1.0142" | Min Minor Diameter (and 83.3% of Thread) | 1.008" |
| Max Minor Diameter | 1.0068" | Max Minor Diameter (and 64.9% of Thread) | 1.014" |
| SM30 Threading: Ø30 mm Lens Tubes | |||
|---|---|---|---|
| External Thread, M30.5 x 0.5 – 6H/6g | Internal Thread, M30.5 x 0.5 – 6H/6g | ||
| Max Major Diameter | 30.480 mm | Min Major Diameter | 30.500 mm |
| Min Major Diameter | 30.371 mm | Min Pitch Diameter | 30.175 mm |
| Max Pitch Diameter | 30.155 mm | Max Pitch Diameter | 30.302 mm |
| Min Pitch Diameter | 30.059 mm | Min Minor Diameter (and 83.3% of Thread) | 29.959 mm |
| Max Minor Diameter | 29.938 mm | Max Minor Diameter (and 64.9% of Thread) | 30.094 mm |
| SM1.5 Threading: Ø1.5" Lens Tubes | |||
|---|---|---|---|
| External Thread, 1.535"-40 UNS-2A | Internal Thread, 1.535"-40 UNS-2B | ||
| Max Major Diameter | 1.5339" | Min Major Diameter | 1.535" |
| Min Major Diameter | 1.5288" | Min Pitch Diameter | 1.5188" |
| Max Pitch Diameter | 1.5177" | Max Pitch Diameter | 1.5236" |
| Min Pitch Diameter | 1.5140" | Min Minor Diameter (and 83.3% of Thread) | 1.508" |
| Max Minor Diameter | 1.5068" | Max Minor Diameter (and 64.9% of Thread) | 1.514" |
| SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems | |||
|---|---|---|---|
| External Thread, 2.035"-40.0 UNS-2A | Internal Thread, 2.035"-40.0 UNS-2B | ||
| Max Major Diameter | 2.0338" | Min Major Diameter | 2.0350" |
| Min Major Diameter | 2.0287" | Min Pitch Diameter | 2.0188" |
| Max Pitch Diameter | 2.0176" | Max Pitch Diameter | 2.0239" |
| Min Pitch Diameter | 2.0137" | Min Minor Diameter (and 83.3% of Thread) | 2.008" |
| Max Minor Diameter | 2.0067" | Max Minor Diameter (and 64.9% of Thread) | 2.014" |
| SM3 Threading: Ø3" Lens Tubes | |||
|---|---|---|---|
| External Thread, 3.035"-40.0 UNS-2A | Internal Thread, 3.035"-40.0 UNS-2B | ||
| Max Major Diameter | 3.0337" | Min Major Diameter | 3.0350" |
| Min Major Diameter | 3.0286" | Min Pitch Diameter | 3.0188" |
| Max Pitch Diameter | 3.0175" | Max Pitch Diameter | 3.0242" |
| Min Pitch Diameter | 3.0133" | Min Minor Diameter (and 83.3% of Thread) | 3.008" |
| Max Minor Diameter | 3.0066" | Max Minor Diameter (and 64.9% of Thread) | 3.014" |
| SM4 Threading: Ø4" Lens Tubes | |||
|---|---|---|---|
| External Thread, 4.035"-40 UNS-2A | Internal Thread, 4.035"-40.0 UNS-2B | ||
| Max Major Diameter | 4.0337" | Min Major Diameter | 4.0350" |
| Min Major Diameter | 4.0286" | Min Pitch Diameter | 4.0188" |
| Max Pitch Diameter | 4.0175" | Max Pitch Diameter | 4.0245" |
| Min Pitch Diameter | 4.0131" | Min Minor Diameter (and 83.3% of Thread) | 4.008" |
| Max Minor Diameter | 4.0066" | Max Minor Diameter (and 64.9% of Thread) | 4.014" |
Cerna®顕微鏡の構築
Cerna顕微鏡プラットフォームの広い作業スペースとアリ溝式システムは、顕微鏡部品の接続や位置決めを容易に行うことができます。この柔軟性により光路設定済み顕微鏡はシンプルで安定したセットアップを実現しており、またその後のアップグレードや変更も簡単に行えます。光路設定済み製品の概要とDIY Cerna顕微鏡の組立方法例はタブ内の動画をご覧ください。
DIY顕微鏡システムの組立方法
Video 20A DIY顕微鏡システムの紹介

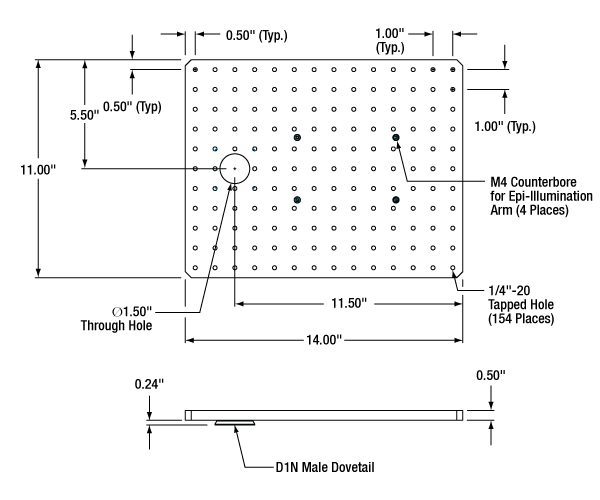

こちらのDIY顕微鏡ではブレッドボードトップCSA3000(/M)、アリ溝付きアダプタCSA2001、固定アームCSA1001およびCSA1002のほか、顕微鏡ボディ用アタッチメントおよび拡張部品を使用しています。これらの部品は当社のレンズチューブならびにケージシステムとのインターフェイスにより、顕微鏡に独立した2つの透過照明モジュールを取り付けたり、自作の落射照明光路やカスタム仕様の試料観察用光路を取り付けたりすることができます。
当社のシンプルなオプトメカニクスインターフェイスにより、独自のイメージング用にカスタム仕様のDIY顕微鏡を素早く組み立てたり、さらにそれを構成し直したりすることができます。
| Posted Comments: | |
Eric Tai
(posted 2023-03-23 17:14:03.07) The XT95 optical rails have an excellent design for repeatability, but precision is partially lost when using the XT95RC4 because this part doesn't have any holes for dowel pins. It would be great if this part could include dowel pin holes for precision mating of custom parts to this rail carrier. jdelia
(posted 2023-04-17 01:09:50.0) Thank you for contacting Thorlabs, and for providing this valuable feedback! While this is not a feature we currently offer, I could certainly pass along your request to our design engineers through our internal suggestion forum. Matthias Weiß
(posted 2022-09-30 11:08:37.007) Hi, I am trying to figure out how to best mount a cage system to the CSA3000/M, as it is shown on several pictures on the homepage, since the CSA3000/M does not have tapped holes for ER series rods. Using a CPVMP also does not work, as the counterbore slot does not align with the tapped holes. Mounting the cages system only via posts seems inappropriate to me, as a exact alignment is hard to achieve and also not reproducable when compontents are changed. cdolbashian
(posted 2022-10-07 11:28:39.0) Thank you for reaching out to us with this inquiry Matthias. It is indeed a feature lacking on the CSA3000* breadboard. As of now we do not have a direct solution which is as good as a true set of tapped 4-40 cage holes. Hoever, this is something we could do for you as a special! I have contacted you directly to work this out. |
顕微鏡の各部品をクリックするとそれぞれの機能がご覧いただけます。
顕微鏡の原理
ここではCerna®顕微鏡の一般的な機能について説明しています。右にある顕微鏡の図の各部品をクリックいただくか、下記のリンクをクリックいただくとCerna顕微鏡を組み上げて試料を可視化する方法についてご覧いただけます。
用語
アーム:部品を顕微鏡の光路に合わせて保持
バヨネットマウント:内ネジのL字型スロットとそれに嵌合する外ネジのタブを用いた機械的なマウント方式
ベローズ(蛇腹):アコーディオン状のゴム製側面を持つチューブ。顕微鏡ボディと対物レンズとの間の光路を遮光しながら伸縮させることが可能です。
ブレッドボード:光学系の自作用に、タップ穴が等間隔に配列された平坦なボード
アリ溝式:多数の顕微鏡部品に採用されている機械的な取付け方式。直線形状のアリ溝は、取り付ける部品を固定する前に一定の方向に沿って柔軟に位置決めができます。これに対し、円型アリ溝は部品を1箇所に固定します。詳細については「顕微鏡のアリ溝」タブまたはこちらをご覧ください。
落射照明:観察装置と同じ向きから試料を照らす照明。落射蛍光、反射型および共焦点顕微鏡は、落射照明で使用するイメージング手法の例です。
フィルターキューブ:フィルタやその他の光学素子を正確な位置で保持する顕微鏡用のキューブ。例えば、フィルターキューブは蛍光顕微鏡法および反射型顕微鏡法に不可欠です。
ケーラー照明:様々な光学素子を使用して試料面の視野内をデフォーカスしたり視野内における光の強度を平坦にしたりする手法。この手法にはコンデンサおよび光コリメータが必要です。
対物レンズ用ホルダ(レボルバ):顕微鏡の対物レンズを光路上に固定する際に使用するアーム
光路:光が顕微鏡を透過する際にとる経路
レール高:顕微鏡ボディのサポートレールの高さ
懐深さ(作業空間の奥行き):光軸から顕微鏡ボディのサポートレールまでの間の距離。懐深さのサイズは、作業高さとともに、顕微鏡を使用する際の作業空間の大きさを決定します
透過照明:観察装置に対して反対側の面から試料を照らす照明。明視野、微分干渉法(DIC)、Dodt勾配コントラスト、および暗視野顕微鏡法は、透過照明を利用したイメージング手法の例です。
作業高さ:顕微鏡ボディのサポートレール高にベース高を加えた高さ。作業高さのサイズは、懐深さとともに、顕微鏡を使用する際の作業空間の大きさを決定します。
Click to EnlargeCerna顕微鏡のボディ
Click to Enlarge
顕微鏡ボディの詳細
顕微鏡ボディ
顕微鏡ボディはあらゆるCerna顕微鏡の土台となります。 サポートレールに使用している95 mmレールは、厳しい角度公差が得られるよう加工されているため、光路のアライメントや光学テーブルへの垂直な設置が確実に行えます。サポートレールの高さは350～600 mmから選択できますが、この高さによって実験用・顕微鏡用部品を使用できる縦方向の空間の大きさが決まります。 光路からサポートレールまでの懐深さは196.5 mmあるため、広い実験用スペースが得られます。顕微鏡ボディに部品を取り付ける際はサポートレール上の直線的なアリ溝を使用しますが、部品によっては落射照明アーム上の円型アリ溝が使われます。 詳細については、「顕微鏡のアリ溝」タブまたはこちらをご覧ください。
Click to EnlargeCerna顕微鏡には、上から(黄色)または下から(オレンジ)照射するタイプの照明が使用可能です。どちらのタイプにも照明光源(緑)が付いています。
照明
Cerna顕微鏡では、試料を上から(落射照明、右図で黄色に色付けされた部品参照)または下から(透過照明、オレンジ色に色付けされた部品参照)の2方向から照射することができます。
落射照明は、観察装置と同じ側から試料を照らす照明です。したがって、照明光源(緑色に色付けされた部品参照)からの光と試料面からの光は部分的に光路を共有します。これは蛍光、共焦点および反射型顕微鏡に使用されます。落射照明モジュールは光を光路に沿って導き調節します。円型のD1Nアリ溝を使用して顕微鏡ボディの落射照明アームに取り付けます(詳細については「顕微鏡のアリ溝」タブまたはこちらをご覧ください)。複数の落射照明モジュールや、カスタマイズ用のタップ穴が等間隔で配列されたブレッドボードトップを取り付けることができます。
透過照明：観察装置に対して反対側の面から試料を照らす照明です。明視野、微分干渉法(DIC)、Dodt勾配コントラスト、斜光および暗視野顕微鏡法などのイメージング手法に使用されます。 透過照明モジュールは光を調節し(一部のモデル)、光路に沿って光を導きます。直線的なアリ溝を使用して顕微鏡ボディのサポートレールに取り付けます(詳細については「顕微鏡のアリ溝」タブまたはこちらをご覧ください)。イメージング手法によっては、ビーム特性を変更するために追加の光学素子が必要となりますが、このような光学素子は、レンズチューブやケージシステムを使用して光路に簡単に組み込むことができます。また、当社では、入射したコリメート光から最適なケーラー照明を生むために使用するコンデンサもご用意しています。コンデンサは取付けアームに装着し、サポートレールから一定の距離の光路上に固定します。このアームは、コンデンサを試料と透過照明モジュールにアライメントするための焦準モジュールに取り付けます。
 |  |  |  |  |  |  |  |
| Epi-Illumination Modules | Breadboards & Body Attachments | Brightfield | DIC | Dodt | Condensers | Condenser Mounting | Light Sources |
Click to Enlarge試料面からの光は対物レンズ(右図で青色に色付けされた部品)によって集められ、三眼鏡筒または光学ポート(ピンク色に色付けされた部品)を使用して観察されます。
試料の観察/記録
照明ができたら、顕微鏡を使用して試料を観察します。顕微鏡には試料面に光を集光し(右図で青色に色付けされた部品参照)、生成した画像を可視化する(ピンク色に色付けされた部品参照)機能が必要です。
顕微鏡の対物レンズは、光を集め、試料面からの光を拡大してイメージングを行います。Cerna顕微鏡の対物レンズは対物レンズ用レボルバ(ホルダ)にネジ止めされ、顕微鏡ボディのサポートレールから一定の距離の光路上に固定します。対物レンズ用レボルバ(ホルダ)は電動焦準モジュールに固定し、対物レンズの焦点を合わせたり、試料を取り扱う際に対物レンズの位置をずらしたりすることができます。対物レンズとの間を遮光できるように、顕微鏡にはベローズが付いています(図には記載なし)。
試料観察およびデータ取得用に様々なモジュールをご用意しています。三眼鏡筒には視点が3箇所あり、カメラを使用した場合と同様に試料を直接観察できます。ダブルカメラポートが2つの観察チャンネル内で光路を変更または分岐します。カメラチューブの選択により像の倍率を低く、もしくは高くさせることができます。データ取得用に、当社ではカメラおよび光電子増倍管チューブ(PMT)をご用意しています。PMTは共焦点顕微鏡の蛍光信号を検出する際に必要です。ブレッドボードトップを使えばカスタム設計の撮像セットアップを構築できます。モジュールは円型アリ溝を使用して顕微鏡ボディに取り付けます(詳細については「顕微鏡のアリ溝」タブまたはこちらをご覧ください)。
Click to Enlarge右図の高剛性スタンド(紫色)はご提供可能な試料取付けオプションの1例です。
試料/実験機器の取付け
様々な試料や機器の取付けオプションによって、顕微鏡システムの広い作業スペースを有効利用することができます。大きな試料および補助装置は取付けプラットフォームを使用して設置することができます。このプラットフォームは顕微鏡ボディの辺縁に置くことができ、タップ穴が等間隔で配列されたブレッドボードに対応しています。小さな試料は高剛性スタンド(右図の紫色に色付けされた部品)に取り付けることができます。高剛性スタンドには多様な試料調製法やデータ取得手法に対応したホルダが付属しており、たとえばスライドやウェルプレート、ペトリ皿などに対応できます。一般的な試料マウント方法の場合は、手動XYステージを使用して試料スライドを顕微鏡ボディに直接取り付けることもできます。高剛性スタンドは電動ステージ(別売り)を用いて駆動できます。また可動型取付けプラットフォームには電動または手動移動用の機構が内蔵されています。顕微鏡で複数の実験を同時に行いたい場合は、高剛性スタンドを取付けプラットフォームの上部に取り付けて、複数の装置を個別にかつ同期させて動作させることができます。
 |  |  |  |  |
| Translating Platforms | Rigid Stands | Translation Stages for Rigid Stands | Motorized XY Stages | Manual XY Stage |
試料観察用に三眼鏡筒、ダブルカメラポートならびにカメラチューブをご用意しています。試料面からの光はカメラ、光電子増倍管(PMT)またはブレッドボードトップを用いたカスタム仕様のセットアップによって集光されます。Cerna顕微鏡を用いた試料観察についての詳細はこちらをクリックしてください。
| Product Families & Web Presentations | |||
 | |  |  |
| Sample Viewing | Breadboards & Body Attachments | Cameras | PMTs |
顕微鏡用対物レンズは、対物レンズ用レボルバ(ホルダ)によって顕微鏡の光路内に固定されます。Cerna顕微鏡を用いた試料観察についての詳細はこちらをクリックしてください
| Product Families & Web Presentations | ||||
 |  |  |  |  |
| Objectives | Objective Thread Adapters | Parfocal Length Extender | Piezo Objective Scanner | Objective Mounting |
大型または小型の実験用取付けオプションを使用して、顕微鏡の広い作業スペースを有効利用することができます。Cerna顕微鏡を用いた試料取付けについての詳細はこちらをクリックしてください。
| Product Families & Web Presentations | ||||
|  | | |  |
| Translating Platforms | Rigid Stands | Translation Stages for Rigid Stands | Motorized XY Stages | Manual XY Stage |

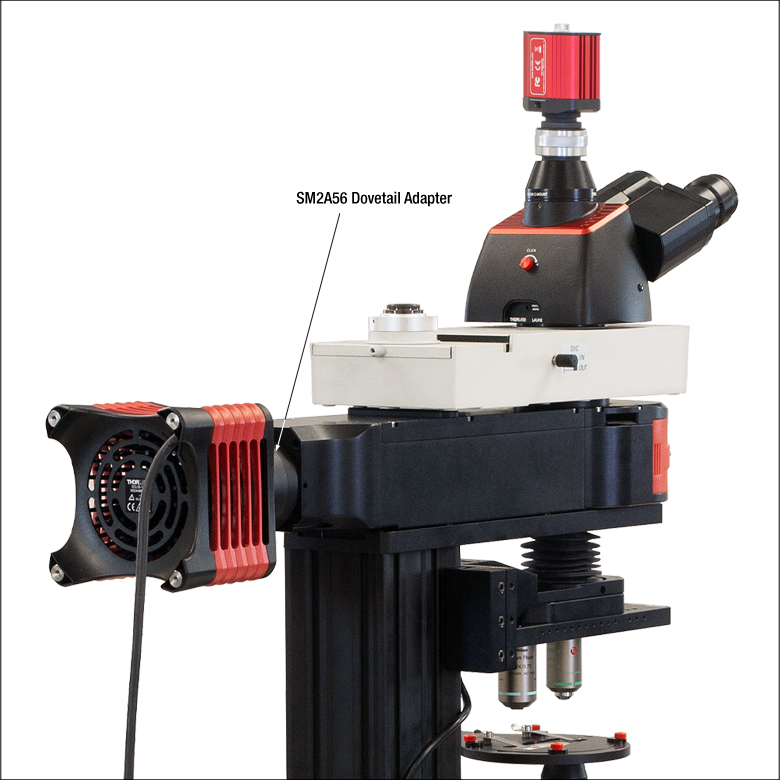

落射照明用の様々な光源をご用意しています。Cerna顕微鏡プラットフォーム内での機能をご確認いただくには、各製品の説明ページをご覧ください。
| Product Families & Web Presentations | ||||
 |  |  |  | |
| Trans-Illumination Kits | Solis™ High-Power LEDs | Mounted LEDs | X-Cite® Lamps | Other Light Sources |
落射照明：観察装置と同じ向きから試料を照らす照明。蛍光、共焦点および反射型顕微鏡などのイメージング手法で使用されます。落射照明をCerna顕微鏡に用いる際の詳細については こちらをクリックしてください。
| Product Families & Web Presentations | ||
| | |
| Epi-Illumination | Body Attachments | Light Sources |
透過照明：観察装置に対して反対側の面から試料を照らす照明です。明視野、微分干渉法(DIC)、Dodt勾配コントラスト、斜光および暗視野顕微鏡法などのイメージング手法に使用されます。透過照明をCerna顕微鏡に用いる際の詳細についてはこちらをクリックしてください。
| Product Families & Web Presentations | ||||||
| | | |  | | |
| Brightfield | DIC | Dodt | Condensers | Condenser Mounting | Illumination Kits | Other Light Sources |
顕微鏡ボディはあらゆるCerna顕微鏡の土台となります。ボディから対物レンズまでの距離は196.5 mmで、広い実験用スペースが確保できます。Cerna顕微鏡についての詳細はこちらをクリックしてください。
| Product Families & Web Presentations | |
 |  |
| Microscope Bodies | Microscope Translator |
ズーム
Click to Enlarge
Figure G1.1 固定式アームで透過照明を付けた自作のCernaシステム
- 光学ポート位置:DIY Cerna顕微鏡ボディから196.5 mm
- CSA1001:SM1内ネジと30 mmケージシステムロッド用タップ穴が4つ
- CSA1002:SM2内ネジと60 mmケージシステムロッド用タップ穴が4つ
- 95 mmのアリ溝式クランプにより顕微鏡ボディに接続
固定式アームは、Cerna顕微鏡ボディに取り付けると、レールの端から196.5 mmの位置に配置されるよう設計されています。自作の光路の構造のために設計されており、95 mmのアリ溝式クランプにより顕微鏡筐体のアリ溝式レール面に沿ってどこにでも固定可能です。位置固定には4 mmの六角止めネジ(セットスクリュ)2個を締め付けます。
こちらの固定式アームは2種類ご用意しております。CSA1001にはSM1内ネジと、30 mmケージシステムロッド用タップ穴が4つあります。CSA1002にはSM2内ネジと、60 mmケージシステムロッド用タップ穴が4つあります。Figure G1.1では、自作の透過照明装置を構築するために両方の固定式アームを使用しています。
95 mmのアリ溝式クランプ裏の4つの3/32インチキャップスクリュを外すと、アリ溝クランプと光学ポートが付いているプレートを切り離すことが可能です。厚さ25.4 mmのクランプに厚さ12.7 mmのプレートを取り付けると、プレートの表面とクランプの上部または底部が同一の平面上になります。このような柔軟性あるアーム構造により、アリ溝式クランプを顕微鏡ボディ側に位置固定した状態で、限られたスペースで最も効率的な取り付けが可能となります。プレートとアリ溝が適切にアライメントするための位置決めピンが付属しています。
電動移動が適した用途についてはCSA2100(下記参照)をご検討ください。
ズーム| Manual Focusing Module Specifications | |
|---|---|
| Travel Range | 1" (25.4 mm) |
| Distance per Degree Turn of Focus Knoba | ~2 mm / 30° |
| Load Capacity | |
| Stage Mounted to Vertical Rail | Recommended: ≤6.6 lbs (3 kg) Maximum: 11 lbs (5 kg) |
| Stage Mounted to Horizontal Rail | Recommended: ≤22 lbs (10 kg) Maximum: 33 lbs (15 kg) |

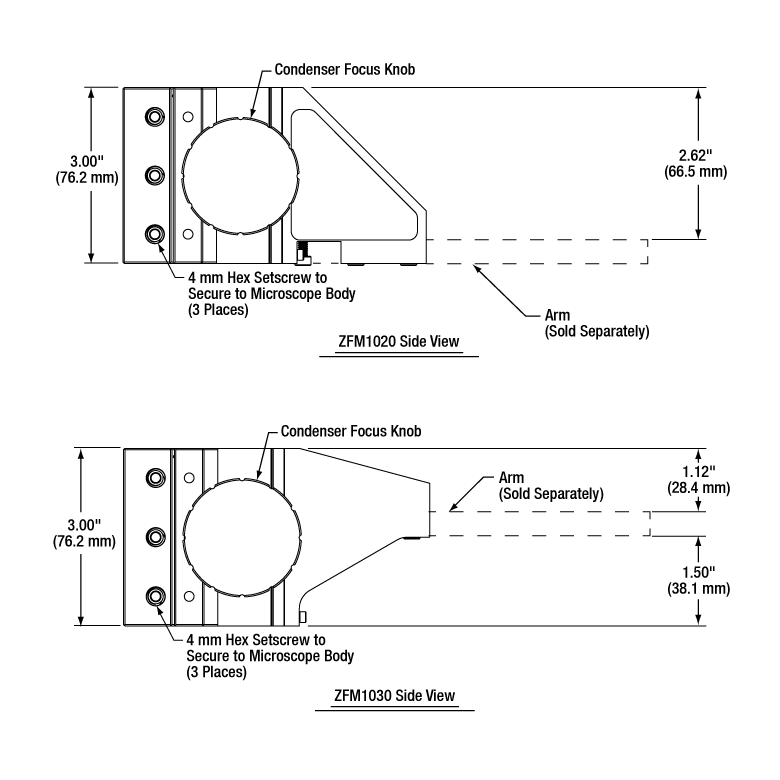

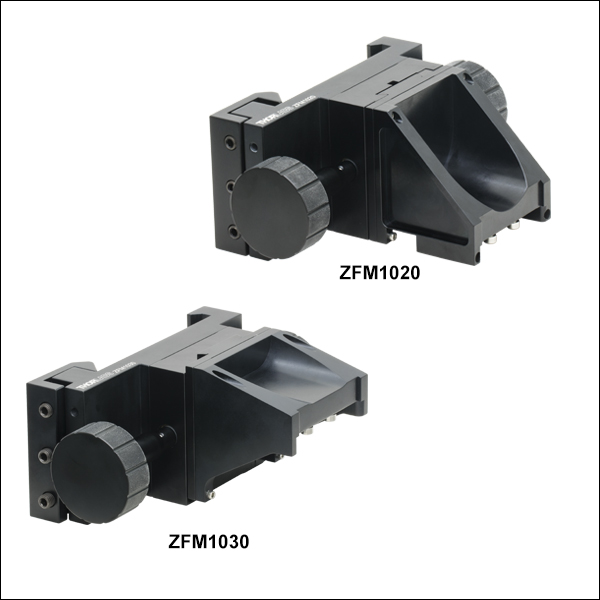

Figure G2.1 ZFM1020を使用した場合、アームの表面はモジュールの底部(または上部)と同一平面になります。
ZFM1030を使用した場合、アームの底面はモジュールの中央の位置になります。
- 自作の光学システムを顕微鏡ボディの光軸に沿って手動で移動
- 手動式移動モジュール
- 光軸に沿って25.4 mmの移動
- 後側の95 mmのアリ溝式クランプにより顕微鏡ボディに取付け
- アーム取り付け用M4キャップスクリュが6本付属
- 焦点ノブを使用した移動ステージの位置調整
- 手動式移動モジュールに取付けるアーム
- CSA2100: SM2内ネジと60 mmケージシステムに対応したケージロッド取付け用ネジ穴(#4-40)が4つ

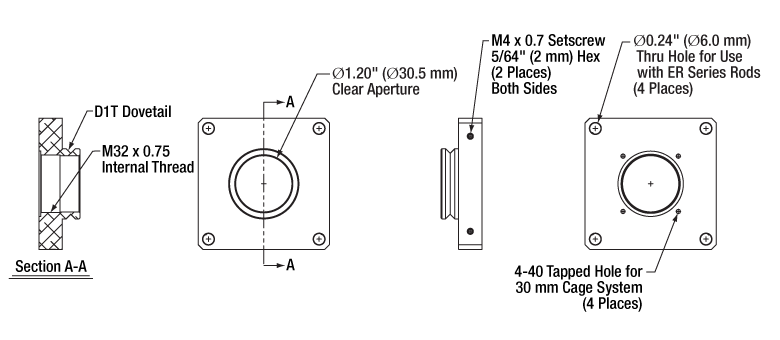

- CSN100: M32 x 0.75内ネジと60 mmケージシステムに対応したケージロッド取付け用ネジ穴(#4-40)が4つ
- CSNK100: M32 x 0.75内ネジと60 mmケージシステムに対応したケージロッド取付け用ネジ穴(#4-40)が4つ、磁気脱着式対物レンズ用マウントが付属
- CSA1500: カスタム加工用アライメントマーク付きブランクアーム
当社の手動式移動モジュールとアームを用いると、Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ、60 mmケージシステム、 光学素子、およびカスタムアセンブリをDIY Cernaシステムの筐体から196.5 mmの位置に取り付け、光軸に沿って25.4 mm移動させることができます。
手動式移動モジュール
手動式焦準モジュールは、顕微鏡ボディに接続する95 mmのアリ溝式クランプ、手動式移動ステージ、およびアーム取付け用ブラケットで構成されています。スペースを有効利用できるように、2種類の手動式焦準モジュールをご用意しております。Figure G2.1のように、焦準モジュールZFM1020に取り付けるアームはモジュールの端面と同一平面になります。このモジュールはホルダを上下どちらの向きにしても顕微鏡に固定できます。一方、焦準モジュールZFM1030に取り付けるアームの面の位置は、モジュールの中心(端面から38.1 mmの位置)の一か所だけになります。
光軸に沿ってアームを精密に移動させる必要がある場合は、下記の電動式モジュールのご使用をお勧めいたします。
アーム
アームを手動式移動モジュールに取り付けると、その光学ポートの位置は垂直レールの端から196.5 mmの位置にきます。アームCSA2100にはØ50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ用SM2内ネジと60 mmケージシステムに対応したケージロッド用ネジ穴（#4-40）が4つあります。単対物ホルダCSN100にはM32 x 0.75内ネジと60 mmケージシステムに対応したケージロッド用ネジ穴(#4-40)が4つあります。キネマティック単対物ホルダCSNK100には、M32 x 0.75内ネジの付いた磁気脱着式対物レンズ用マウントCSNK10が付属します。CSNK100の取付け用アームと脱着式対物レンズ用マウントには、それぞれ60 mmケージシステムに対応したケージロッド用ネジ穴(#4-40)が4つずつ付いています。そのため、アームを離れてケージシステムを構築し、それを対物レンズ用マウントCSNK10への脱着可能なセクションとすることができます。追加のマウントは別売りでご用意しております。他に、M32 x 0.75ネジを業界標準の対物レンズ用ネジ規格に変換する顕微鏡用ネジアダプタもご用意しております。上記以外のネジや取付け方法を必要とする場合のために、光軸に合わせてカスタム加工できるようにセンターマークの付いた、ブランクアームCSA1500もご用意しています。機械加工はお客様が行うこともできますし、当社にご連絡を頂ければご要望を承ることもできます。
ズーム| Motorized Translation Stage Specificationsa | |
|---|---|
| Travel Range | 1" (25.4 mm) |
| Bidirectional Repeatability | 5 µm |
| Backlash | 10 µm |
| Minimum Achievable Incremental Movement | 424 nm |
| Minimum Achievable Repeatable Movement | 1.06 µm |
| Velocity (Max) | 7 mm/s |
| Acceleration (Max) | 11 mm/s2 |
| Cable Length | 6' (1.8 m) |
| Pin Diagram | Click to View |
| Load Capacity | |
| Stage Mounted to Vertical Railb | Recommended: ≤5 lbs (2.3 kg) Maximum: 8 lbs (3.6 kg) |
| Stage Mounted to Horizontal Rail | Recommended: ≤20 lbs (9.1 kg) Maximum: 33 lbs (15 kg) |
| Stepper Motor Specifications | |
| Thread Screw Pitch | 0.3 mm |
| Step Angle | 1.8° |
| Limit Switches | Hall Effect Sensors |
| Phase Current | 0.49 A |
| Phase Resistance | 5.1 Ω |
| Insulation Resistance | 20 MΩ |
- 自作の光学システムを顕微鏡ボディの光軸に沿って移動
- 電動式モジュール(別売りのMCM301で操作)
- 光軸に沿って25.4 mmの精密移動
- 後側の95 mmアリ溝式クランプにより顕微鏡ボディに取付け
- アーム取り付け用の直角ブラケットをご用意
- 電動式モジュール用直角ブラケットに取付け可能なアーム
- CSA2100: SM2内ネジと60 mmケージシステムに対応した4つのケージロッド取付け用ネジ穴(#4-40)
- CSN100: M32 x 0.75内ネジと60 mmケージシステムに対応した4つのケージロッド取付け用ネジ穴(#4-40)
- CSNK100: M32 x 0.75内ネジと60 mmケージシステムに対応した4つのケージロッド取付け用ネジ穴(#4-40)、磁気脱着式対物レンズ用マウントが付属
- CSA1500: カスタム加工用アライメントマーク付きブランクアーム
当社の電動式移動モジュール、直角ブラケット、およびアームを用いると、DIY Cernaシステムの筐体から196.5 mmの位置に、Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ、60 mmケージシステム、光学素子、カスタムアセンブリなどを取り付け、それらを光軸に沿って25.4 mm移動させることができます。
電動式モジュールと直角ブラケット
電動式焦準モジュールPLSZは、顕微鏡ボディに接続するための95 mmアリ溝式クランプと電動式移動ステージで構成されており、そのステージにはアーム取付け用の直角ブラケット（別売り）を接続します。直角ブラケットPLSZ1はアームをモジュールの末端に、PLSZ2はアームをモジュールの中央に取り付けるように設計されています。このモジュールには長さ1.8 mのケーブルが付いており(取り外し不可)、これを3軸コントローラMCM301(別売り。下記参照)に接続します。
直角ブラケットPLSZ1はアームをモジュールの末端に、PLSZ2はアームをモジュールの中央に取り付けるように設計されています。各ブラケットには、モジュールPLSZに取り付けるための#4-40ネジ用の穴が4個と、アームのM4ザグリ穴の間隔に合わせたM4タップ穴が6個あります。それぞれのブラケットには、#4-40キャップスクリュが4本、M4 x 0.7キャップスクリュが6本、2.5 mm六角レンチが1本付属します。またアライメント用にØ3.0 mm位置決めピンがPLSZ1には4本、PLSZ2には2本付属します。モジュールPLSZ にどちらの直角ブラケットを用いてアームを接続しても、アームの光学ポートはCernaシステムボディから196.5 mmの位置に配置されます。
直角ブラケットPLSZ1とPLSZ2は、モジュールPLSZに対して上下どちらの向きにも取付け可能で、モジュールPLSZも顕微鏡ボディに対して上下どちらの向きにも取付け可能です。そのため、様々なアームの取付け方が可能になり、スペースを最大限に活用することができます。Figure G3.4でご覧いただけるように、直角ブラケットPLSZ1に取り付けたアームの一面は、モジュールの端面と一致します。それに対し、直角ブラケットPLSZ2に取り付けたアームの一面は、モジュールの中心(端面から38.1 mm)に一致します。直角ブラケットの選択と顕微鏡ボディに対するステージの位置決めをするときは、ステージが全移動範囲を移動するために必要なクリアランスと、光路内の隣接するコンポーネント間に必要な間隔を考慮することが重要です。アームの最終位置をレールの末端や光路内の隣接する他のコンポーネントにできるだけ近づける必要がある場合は、ブラケットPLSZ1を使用してアームをステージの上端または下端に取り付けることをお勧めします。
モジュールPLSZには上部プレートPLST/Mを取り付けることもでき、顕微鏡用としてだけでなくカスタム品の取付け等にも利用可能です。上部プレートPLST/MにはM6およびM4のタップ穴がそれぞれ25.0 mm間隔で配列されており、これには手動リニアステージLNR25D/MやLNR25M/Mを取り付けられるため、電動式のZ軸制御を備えた多軸システムを構築することもできます。 さらにこの上部プレートは幅75.7 mmのアリ溝を有するため、当社のXRシリーズの幅75.7 mmアリ溝付きステージやそのアクセサリにも対応しています。従って、アリ溝も他のハードウェアを追加せずに多軸システムを構築するもう1つの手段としてご利用いただけます。
アーム

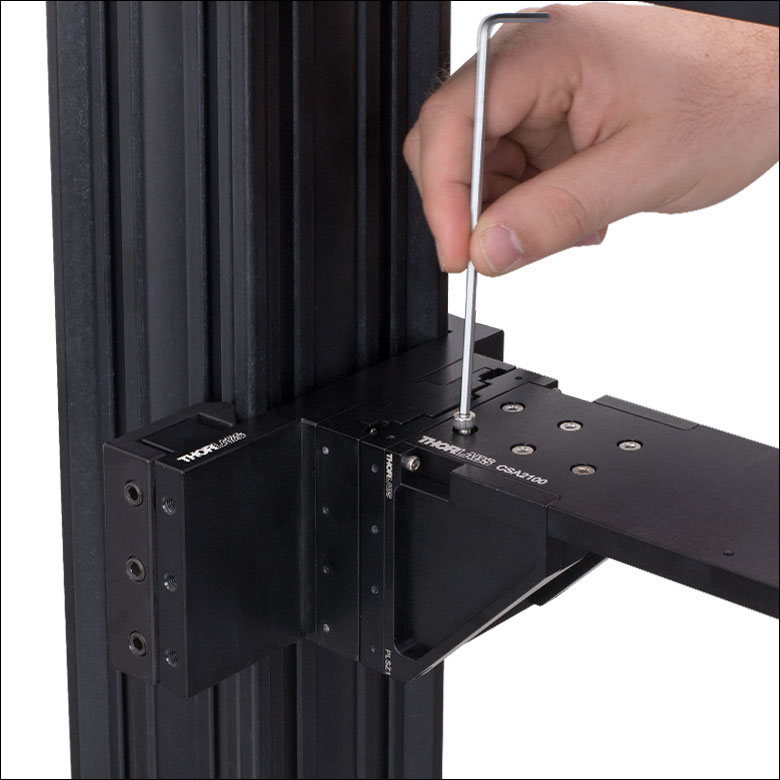

直角ブラケットを使ってアームを電動式移動モジュールに取り付けると、その光学ポートは垂直レールの端から196.5 mmの位置にきます。アームCSA2100にはØ50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ用のSM2内ネジと、60 mmケージシステムに対応した4つのケージロッド用ネジ穴（#4-40）があります。単対物ホルダCSN100にはM32 x 0.75内ネジと、60 mmケージシステムに対応した4つのケージロッド用ネジ穴（#4-40）があります。キネマティック単対物ホルダCSNK100には、M32 x 0.75内ネジの付いた磁気脱着式対物レンズ用マウントCSNK10が付属します。CSNK100の取付け用アームと脱着式対物レンズ用マウントには、それぞれ60 mmケージシステム用の4つのタップ穴（#4-40）が付いています。そのため、アームを離れてケージシステムを構築し、それを対物レンズ用マウントCSNK10への脱着可能なセクションとすることができます。追加のマウントは別売りでご用意しております。また、M32 x 0.75ネジを他の業界標準の対物レンズ用ネジ規格に変換する顕微鏡用ネジアダプタもご用意しております。上記以外のネジや取付け方法を必要とする場合のために、光軸に合わせてカスタム加工できるようにセンターマークの付いた、ブランクアームCSA1500もご用意しています。機械加工はお客様が行うこともできますし、当社にご連絡を頂ければご要望を承ることもできます。
Click to Enlarge
Figure G3.1 各直角ブラケットには、アームを接続するためのM4キャップスクリュが6本付属します。
Click to Enlarge
Figure G3.2 直角ブラケットを使ってアームを電動式モジュールに取り付けると、その光学ポートは筐体から196.5 mmの位置にきます。ここでは、CSA2100に直角ブラケットPLSZ1を取り付け、焦準モジュールPLSZに接続しています。
Click for Details
Figure G3.3 PLSZは上下どちらの向きにも取付けることができ、それにより光路上にオプトメカニクスアセンブリを取り付けるためのスペースを確保できます。
Figure G3.4 モジュールPLSZにブラケットPLSZ1を使用した場合、アームの一面はモジュールの底部(または上部)と一致します。
モジュールPLSZにブラケットPLSZ2を使用した場合、アームの一面はモジュールの中央にきます。
ズーム| Table 588A Compatible Stages |
|---|
| Translation Stages for Rigid Stands |
| Motorized Vertical Rigid Stand |
| Motorized Translating Breadboard |
| Microscope Body Translator |
| Motorized Focusing Module |
| Controller Specifications |
|---|
| Compatible Motor Specifications |
|---|
ソフトウェア
バージョン1.2.1 (2025年1月30日)
ソフトウェアパッケージにはグラフィカルユーザーインターフェイス(GUI)、ドライバ、およびSDKのインストール用ファイルが含まれています。このソフトウェアはWindows® 10 (64ビット)およびWindows® 11 (64ビット)に対応しています。
- ステッピングモータ付きCernaコンポーネント用に設計
- 最大3軸までの制御が可能
- 別売りのジョイスティックによる手動操作も可能
- 各軸を個別に無効にすることができ、それにより意図しない動きの防止や位置の保持が可能
- 3ノブ型ジョイスティックの上部ダイヤルで移動速度の調整が可能
3軸コントローラMCM301は、Table 588Aに記載する当社のコンポーネント用に設計されています。3ノブ型ジョイスティックMCMK3(別売り)を接続して、手動操作することができます。独立したソフトウェアを用いてリモート操作することも可能です。
ジョイスティックMCMK3(別売り)の3つの面には、それぞれ回転式ノブと押しボタン式のスイッチが付いており、それらの1組で1つの軸を制御します。ジョイスティックの押しボタン式スイッチで、各軸に対する制御の有効・無効を切り替えられます。有効のときは緑色に点灯します。無効にするとその軸の位置を保持するとともに、意図しない動きを防止します。上面のダイヤルで、ノブの回転に対する接続機器(ステージ等)の動作速度を調整できます。ジョイスティックMCMK3の詳細や、USB HIDプロトコルの使用方法については、製品ページをご覧ください。
コントローラMCM301には3つのチャンネルがありますので、使用するモジュールのチャンネル数に応じて必要な台数をご購入ください。例えば、Cerna顕微鏡に電動式焦準モジュールPLSZ(1軸)と移動ステージPLS-XY(2軸)を装備した場合、コントローラMCM301は1つで済みます。
対応するソフトウェアとSDK(LabVIEW™/C++/Python)の詳細については、コントローラMCM301の製品ページをご覧ください。
ズーム
- DIY Cerna顕微鏡モジュール構築用の取付け穴
- 顕微鏡ボディのレールに沿ってスライドさせて配置
- ドロップオン式レールキャリッジ:垂直なレールに沿ってどこにでも取り付け・取り外しが可能
- レールプレートXT95P12/M:レール端から挿入し、レールに沿ってスライド可能
| Item # | Length | Number of Mounting Holes | Mounting Hole Type | Locking Screw | Type |
|---|---|---|---|---|---|
| XT95RC1 | 1.00" | 7 | 1/4"-20 Tapped | 1/4"-20 (3/16" Hex) | Drop-On Rail Carriage |
| XT95RC2 | 2.00" | 21 | |||
| XT95RC3 | 3.00" | 35 | |||
| XT95RC4 | 4.00" | 49 | |||
| XT95RC1/M | 25.0 mm | 7 | M6 x 1.0 Tapped | M6 (5.0 mm Hex) | |
| XT95RC2/M | 50.0 mm | 21 | |||
| XT95RC3/M | 75.0 mm | 35 | |||
| XT95RC4/M | 49 | ||||
| XT95P12 | 3.15" | 17 Threaded, 4 Counterbore | 1/4"-20 Tapped, 1/4" Counterbore | Four 1/4"-20 (3/16" Hex) | Rail Plate |
| XT95P12/M | 81.3 mm | M6 x 1.0 Tapped, M6 Counterbore | Four M6 (5.0 mm Hex) |
こちらの取付プラットフォームは、自作の顕微鏡モジュールをCerna顕微鏡ボディの95 mmアリ溝に取り付ける際にご使用いただけます。各プラットフォームには、当社の幅広いオプトメカニクスのラインナップが取り付け可能な取付穴が配列されています。
ドロップオン式レールキャリッジは、側面のM6固定ネジを締め付けることで95 mmレール側面に固定できます。固定ネジが緩められているとき、開放アシスト機構がヒンジで付いているクランプアームを外方向に押すため、95 mmレールのアリ溝に十分な隙間ができます。これにより、キャリッジは露出しているレール側面に沿ってどこからでも取り付け・取り外しができます。さらにキャリッジがレールにクランプされてときも、固定ネジをわずかに緩めるだけで、キャリッジをレールに沿ってスライドさせ、ほかの位置に配置することもできます。
対してレールプレートXT95P12/Mには、17個のM6ネジ穴と4個のM6ザグリ穴が密集して配列されています。レールプレートの位置固定には付属のM6キャップスクリュ4個を締め付けます。Figure G5.2のように、キャップスクリュは95 mmアリ溝のチャンネルに挿入されたTナットに取り付けられます。DIY Cerna顕微鏡ボディのチャンネルにはめるにはレール端から挿入し、取り外す必要があるため、筐体の上部にはプレート等が無い状態である必要があります。そのため、こちらのレールプレートは落射蛍光照明用アームが付いていない顕微鏡ボディにのみご使用をお勧めしています。落射蛍光照明用アームに光学系がセットアップされている場合、再度取り付け、アライメントすることは困難です。
レールキャリッジとレールプレートを同じセットアップ内で使用する場合、取り付け表面の高さ(レール上部からの距離)はこの写真のように同じではないのでご注意ください。
ズーム
- 底部にはCerna顕微鏡ボディに取り付けるためのD1Nオス型アリ溝
- 2種類のサイズでご用意:350.0 mm x 275.0 mm、450.0 mm x 116.8 mm
- M6×1.0取付け穴
Click to Enlarge
Figure 497C ブレッドボード底部にはD1Nオス型アリ溝
こちらの黒アルマイト加工アルミニウム製ブレッドボードは、Cerna正立顕微鏡の上にカスタム設計のワイドフィールド観察用装置や落射照明路を構築する際にご使用いただけます。ブレッドボードのD1Nオス型アリ溝の中心にはØ38.1 mm(Ø1.5インチ)の穴が貫通しています。アリ溝によりブレッドボードを直接顕微鏡ボディ,の落射蛍光照明アームに取り付けることが可能です。またアリ溝を使用して落射照明モジュールの上にブレッドボードを重ねることもできます。アリ溝について詳細は「顕微鏡のアリ溝」タブをご覧ください。
ブレッドボードのサイズは2種類ご用意しております。大きいサイズ(型番CSA3000/M)は作業面は大きくなりますが、落射照明用アームの幅からはみ出るため、マイクロマニピュレータ使用時の対物レンズ周りのアプローチ角度を制限する場合があります。小さいサイズ(型番CSA3010/M)はアプローチ角度を制限することはありません。またØ38.1 mm(Ø1.5インチ)の貫通穴の周りに30 mmケージシステムならびに60 mmケージシステムロッド接続用のタップ穴が8つあります。
Iブレッドボードを落射照明用アームの上に直接取り付けた場合、4つのM4ザグリ穴を使用しネジ止めすれば取り付けがさらに安定します。
| Item # | CSA3000 | CSA3000/M | CSA3010 | CSA3010/M |
|---|---|---|---|---|
| Dimensions (L x W) | 14.00" x 11.00" | 350.0 mm x 275.0 mm | 18.00" x 4.60" | 450.0 mm x 116.8 mm |
| Breadboard Thickness | 1/2" | 12.7 mm | 1/2" | 12.7 mm |
| Hole Size and Spacing | 1/4"-20 Tapped Holes on 1" Centers | M6 x 1.0 Tapped Holes on 25 mm Centers | 1/4"-20 Tapped Holes on 1" Centers | M6 x 1.0 Tapped Holes on 25 mm Centers |
| Number of Tapped Holes | 153 | 153 | 87 | 89 |
| Cage System Compatibility | Four 4-40 Taps for 30 mm Cage Systems Four 4-40 Taps for 60 mm Cage Systems | |||
| Click for Mechanical Drawing |  |  |  |  |
| Dovetail | Male D1N | |||
| Material | Matte Black Anodized Aluminum | |||
ズーム
Click to Enlarge
Figure 580A ここでは当社の60 mmケージシステムを使用して白色照明路をOPX2400(/M)に接続し、また落射照明モジュールWFA2002を介してGFP蛍光路をOPX2400(/M)の上に取り付けています。
- DIYの光路の結合や切り替えが可能な2ポジションスライダ
- スライダはSM2内ネジ付きで、35 mm x 52 mm x 3 mmの光学素子1個を保持
- 背面ポートにはSM2内ネジと、当社の60 mmケージシステム用#4-40タップ穴が4つ
- ミリ規格
- OPX2400/M:258 mm x 100 mmブレッドボード、穴密度が2倍のM6 x 1.0タップ穴付き
- 上部にD1Nメス型、底部にD1Nオス型のアリ溝付き

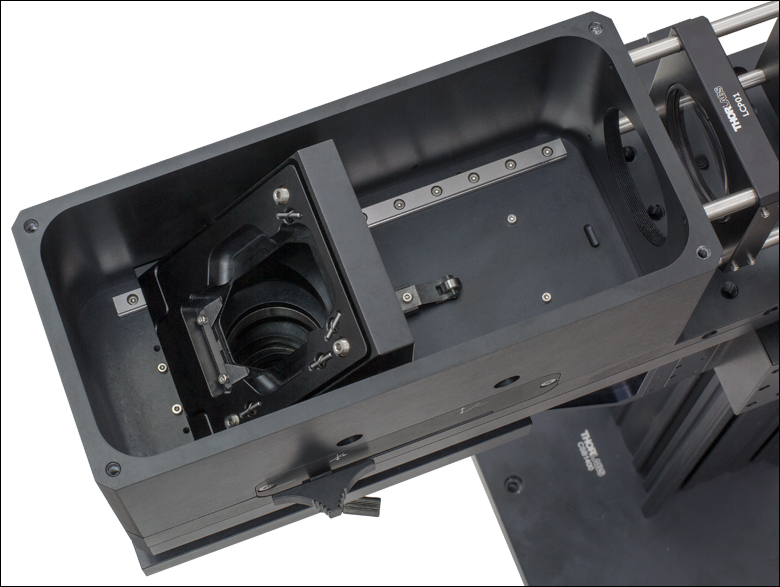

Figure 580B (a) 対物レンズ直上にスライダを置いた場合

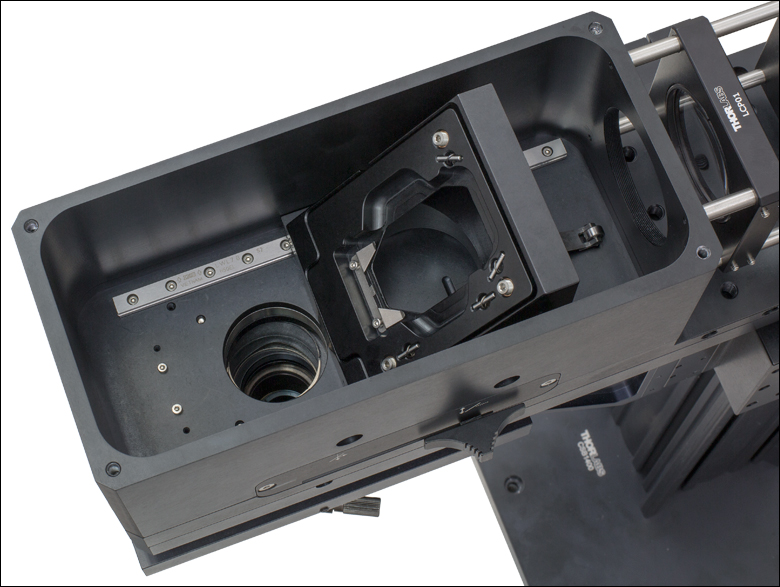

(b) 対物レンズ直上の光路からスライダを外した場合
スライダの筐体の蓋は、4つのキャップスクリュを3 mmのボール(六角)ドライバで取り外すことにより開けられます。スライダとスライダの筐体にはSM2内ネジが付いています。2本のステンレススチール製のレールと戻り止め機構により、スライダ位置の再現性を向上させています。
2ポジションスライダ付きブレッドボードトップOPX2400/Mにより、Cerna顕微鏡ボディの落射照明アームに手動の光学スライダ機能を付加できます。ダイクロイックミラー、ビームスプリッタ、ミラーなどをスライダに取り付けることにより、ワイドフィールド観察、落射照明、レーザ走査などの光路の結合や切り替えができます。
光学素子用スライダの開口はØ41.9 mmで、板バネを使用して長方形の光学素子(最小34.9 mm x 51.9 mm x 2.8 mm、最大35.0 mm x 52.0 mm x 3.2 mm)を保持します。この大きな開口と光学素子のサイズにより、上記の走査レンズの全開口を利用することができます。SM2内ネジは動かない筐体の背面に面しているため、チューブレンズをダイクロイックミラーから一定の距離をおいて取り付けることが可能です。筐体の背面にもSM2内ネジが付いており、また60 mmケージシステムに対応する間隔で#4-40タップ穴も4つ付いています。
また、自作の光路をサポートできるよう、68個のM6 x 1.0タップ穴が2倍の穴密度で配列されたブレッドボードが組み合わされています。さらにブレッドボードの側面には18個のM6 x 1.0タップ穴が配列されています。ビームの高さはブレッドボードの上面から50.0 mmです。当社では、このビームの高さを有する多くの30 mmおよび60 mmケージプレートと中心を一致させることができるØ12 mm台座付きポストをご提供しています。これらは大型もしくは重量のあるセットアップを構造的に支えることができます(こちらをクリックすると写真をご覧いただけます)。
当社では750 nmショートパスダイクロイックミラー(型番DMSP750B)や保護膜付き銀ミラー(型番PFR14-P02)を標準品としてご用意しております。異なるカットオフ波長のビームスプリッタやダイクロイックミラーをお求めの場合には、当社までご連絡ください。光学素子の取り付け後は、2 mmボールドライバを使用してスライダのあおり調整(ピッチ＆ヨー)用アジャスタを微調整することが可能です。スライダの位置は、付属の固定ネジを3/32インチボールドライバで締め付けることにより固定できます。Figure 580Aでは、固定ネジは前方位置に取り付けられています。
Cernaを用いてレーザ走査システムを構築する際、チューブレンズはスライダ部のSM2内ネジに取り付けることをお勧めします。そうすることで、対物レンズやノンデスキャンディテクタなどを取り付ける筐体先端部までの懐深さ最大にできます。
ズーム
Click to Enlarge
Figure G8.2 モジュールの前面は磁石付きのドアカバーとなっており、磁性でフィルターキューブMDFM-MF2を保持します。
Click to Enlarge
Figure G8.4 30 mm ケージシステムで自作の落射照明路を取り付けたWFA2002
- SM1内ネジ、30 mmケージシステム対応のケージロッド用ネジ穴が4つ、
D1Nアリ溝(メス型、オス型) - マグネット付きドアカバーにより光路内にフィルターキューブを保持
落射照明モジュールWFA2002では、DIY Cernaシステムの落射照明路内に1個のフィルターキューブを保持できます。上部にはD1Nメス型アリ溝、底部にはD1Nオス型アリ溝が付いていてCerna顕微鏡ボディの落射照明アームの他、落射照明モジュールに取り付けられるよう設計されています。アリ溝についての詳細は「顕微鏡のアリ溝」タブをご覧ください。
Figure G8.1のように、入力ポートにはSM1内ネジと30 mmケージシステムに対応したケージロッド用ネジ穴が4つあります。これにより、当社が幅広くラインナップしているSM1ならびに30 mmケージシステム部品を使用して、カスタム仕様の落射照明路を構築することができます。
モジュールには磁石付きのカバーが付いており、Olympus製のフィルターキューブMDFM-MF2が取り付け可能です。Video G8.3では、フィルターキューブの取付け方法をご紹介しています。交換を素早く実施するためにフィルターキューブに予め取り付けておく予備のカバーWFA2001Cもご用意しております(別売り)。フィルターキューブは蛍光フィルターセット、ビームスプリッタと直交偏光軸の偏光子セット、またはミラーの保持に使用可能です。
当社ではØ3 mm液体ライトガイドやSM1ネジ対応の出力ポートの、コリメートされていない光源に対応する落射照明モジュールWFA2001もご用意しております。

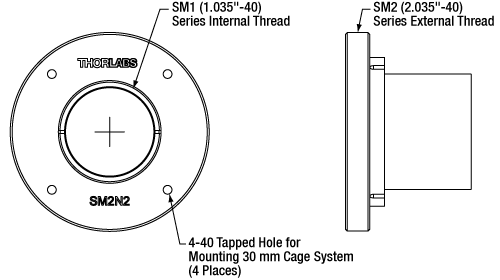

ズーム| Item # | SM2N2 |
|---|---|
| Microscope Connection | Ø1.18" Eyepiece Tube (Alignment Slot, 5 Places) |
| SM Threading | Internal SM1 (1.035"-40) External SM2 (2.035"-40) |
| Cage Compatibility | 30 mm Cage System (4-40 Tap, One Side, 4 Places) |
| Clear Aperture | Ø0.90" (22.9 mm) |
| Adapter Profile (Click for Drawing) |  |
Click to Enlarge
Figure 635A アダプタSM2N2を2個取り付けた三眼鏡筒
- 三眼鏡筒の接眼レンズを交換してカスタム構成が可能
- SM1ネジ、SM2ネジ、30 mmのケージシステムに接続可能
接眼レンズ用アダプタSM2N2を使用して、カスタム仕様の光検出システムをCerna顕微鏡の三眼鏡筒の接眼レンズに取り付けることができます。こちらのアダプタは、接眼レンズのレンズ部分と交換して使用します(Figure 635A参照)。また、5個のアライメント用スロットにより接眼レンズ内で固定され、回転しません。ドロップイン式のため、三眼鏡筒に設置する際は、取り付けた光学系が40 gの接眼レンズアダプタとの重量バランスを失わないようにご注意ください。
こちらのアダプタにはØ25 mm～Ø25.4 mm(Ø1インチ)レンズチューブに対応するSM1内ネジが付いており、アダプタ内に光学素子を固定するための固定リングSM1RRが2個付属しています。また、Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブに対応するSM2外ネジも付いています。前面には製品型番が刻印され、30 mmケージシステムに対応する#4-40タップ穴があります。
ズーム- レンズチューブやケージシステムをDIY Cernaシステムでも使用可能にするアダプタ
- D1N、D2N、D2NB、D3N、D1T、D3T、D5Yのアリ溝の付いたDIY Cernaモジュールに対応
こちらでご紹介しているのはCerna顕微鏡プラットフォームのアリ溝に対応したアダプタのラインナップです。これらを用いると、Cernaプラットフォームに当社のSM1レンズチューブ、SM30レンズチューブ、SM2レンズチューブ、30 mmまたは60 mmケージシステムを取り付けることができます。そのため、カスタム仕様のワイドフィールド観察装置、落射照明、透過照明、コンデンサなどの取付け機構を構築するのに適しています。さらに、アダプタWFA4111およびSM2A59には、それぞれM38 x 0.5内ネジおよびSM2内ネジが付いているため、当社の無限遠補正チューブレンズを直接取り付けられます。 また当社では三眼鏡筒ポート用アダプタLCPN3およびLCPY3もご用意しており、これらを用いるとD5Yオス型アリ溝付きのOlympus製三眼鏡筒をDIY Cernaシステムに取り付けることができます。 使用例やアダプタの構造的特徴についてはFigure G10.1、G10.2、G10.3、G10.4やをTable G10.5ご覧ください。
D1N、D2N、D2NBのアリ溝は主に当社のワイドフィールド観察や落射照明用アクセサリとの接続に、D1Tアリ溝は当社のCerna単対物ホルダ用アクセサリとの接続に使用されています。D3NはNikon製正立顕微鏡用コンデンサの多くで使用されているアリ溝に対応しており、D3Tのアリ溝は当社の落射照明モジュールCSE2100に対応しています。D5YはOlympus製ワイドフィールド観察モジュールの多くで使用されているアリ溝に対応しています。
使用例
Click to Enlarge
Figure G10.1 上の写真では、D1N用アダプタWFA4111を用いて、SM2レンズチューブを保持しています。このレンズチューブには、お客様が選ばれた、サイエンティフィックカメラ上に結像するための光学素子が取り付けられています。
Click to Enlarge
Figure G10.3 このセットアップでは、D2N用アダプタSM2A56を用いて、落射照明モジュールCSE2100の背面に顕微鏡用高出力LED Solis®を取り付けています。
Click to Enlarge
Figure G10.4 コンデンサを移動マウントCXY2Aで保持するために、コンデンサ用アームCSA2000にD3N用アダプタCSA2001を取り付けています。このマウントによりコンデンサのXY調整が可能です。

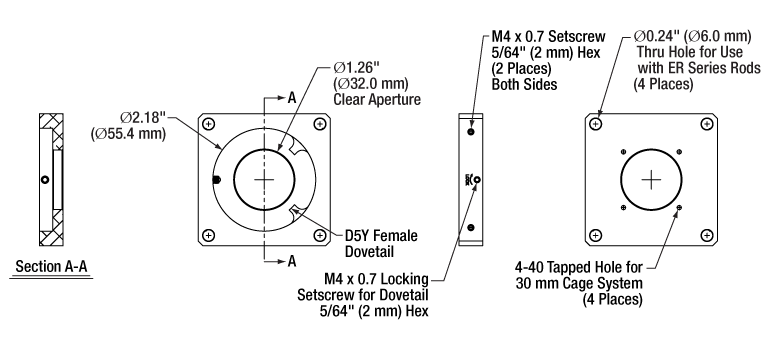

| Table G10.5 Specifications | |||||
|---|---|---|---|---|---|
| Item # | Dovetaila | Threading | Cage Compatibility | Clear Aperture | Adapter Profile (Click for Drawing) |
| LCPN2 | Male D1N | Internal SM30b | 30 mm Cage System (4-40 Tapc, 4 Places) 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.10" (27.9 mm) |  |
| LCPN3 | Male D1N Female D5Y | Internal SM30b | 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.10" (27.9 mm) |  |
| WFA4111 | Male D1N | Internal M38 x 0.5d External SM2 | Nonee | Ø1.47" (37.0 mm) |  |
| SM2A59 | Male D1N | Internal SM2f | Nonee | Ø1.69" (43.0 mm) |  |
| LCPN4 | Male D1N | Internal SM2g | 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.74" (44.3 mm) |  |
| CSA1003 | Female D1N | None | 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.50" (38.1 mm) |  |
| SM1A58 | Male D2N Male D2NB | Internal SM1f External SM2 | 30 mm Cage System (4-40 Tap, 4 Places) | Ø1.008" (25.6 mm) |  |
| LCPN6 | Female D2N | Internal SM1f | 30 mm Cage System (4-40 Tapc, 4 Places) 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.01" (25.6 mm) |  |
| LCPN1 | Male D3N | Internal SM30b | 30 mm Cage System (4-40 Tapc, 4 Places) 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.10" (27.9 mm) |  |
| LCPN5 | Male D3N | Internal SM2g | 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.50" (38.1 mm) |  |
| CSA2001 | Female D3N | External SM2 | Nonee | Ø1.58" (40.0 mm) |  |
| CSN110 | Male D1T | Internal M32 x 0.75 | 30 mm Cage System (4-40 Tapc, 4 Places) 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.20" (30.5 mm) |  |
| SM2A56 | Male D3T | External SM2 | Nonee | Ø1.40" (35.6 mm) |  |
| LCPY3 | Female D5Y | None | 30 mm Cage System (4-40 Tapc, 4 Places) 60 mm Cage System (Ø6 mm Bore, 4 Places) | Ø1.26" (32.0 mm) |  |
 顕微鏡ボディ用アタッチメント＆拡張部品 |
