HeNeレーザーアダプタープレート、60 mmケージシステム用


  • Mount Ø1.74" or Ø1.77" HeNe Lasers in 60 mm Cage Systems
  • SM2 (2.035"-40) Lens Tube and Ø1/2" or Ø1" Post Compatible
  • ±1.0 mm of X and Y Translation for Alignment

HCM2

Application Idea

Related Items


Please Wait

特長

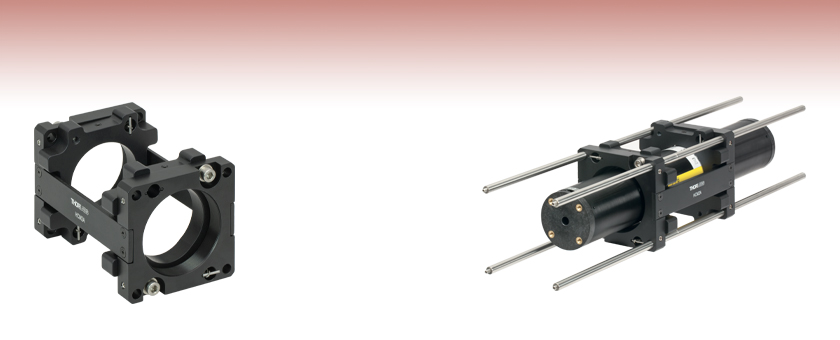

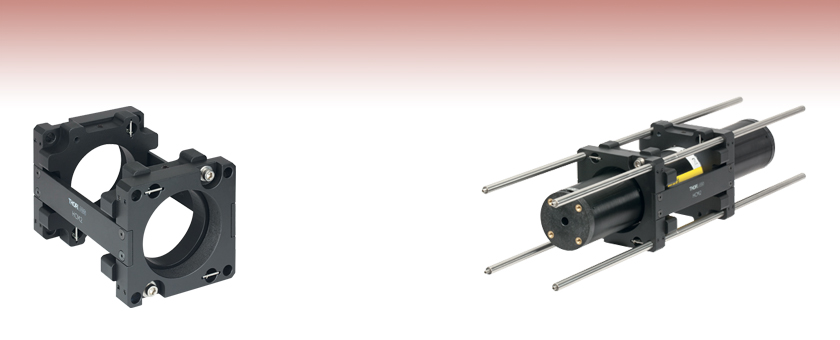

アダプタープレートHCM2/Mは、Ø44.2 mm~Ø45.0 mmの円筒形ヘリウムネオン(HeNe)レーザを60 mm ケージシステムやSM2レンズチューブシステムへ組み込めるように設計されています。HCM2/Mを使用すると、手動によってレーザ光源の位置をXおよびY方向へ±1.0 mm粗調整することが可能です。スリッププレート設計により、滑らかで簡単な調整が可能です。また、4 mm六角ネジを使用して位置固定することが可能です。2重穴のある取付けプレート2枚は、2個の2 mm六角止めネジを使用する3点接触により、HeNeレーザを安定して取り付けることができます。 2つのM4タップ穴により、M4止めネジ(セットスクリュ)を使用してHCM2/Mを当社の標準のM4タップ穴付きØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストもしくはØ25 mm~Ø25.4 mm(Ø1インチ)ポストに取り付けることができます。

ケージシステムの概要

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。

16 mm、30 mm、60 mmのケージシステム規格

当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(下図参照)。 16 mmのケージシステム30 mmのケージシステム60 mmのケージシステムはそれぞれØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。

標準ネジ規格

ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるよう、フレキシビリティを有したアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。


ケージシステムの接続性を規定する標準のケージプレート寸法の1例
標準ケージシステムの寸法
Cage System16 mm30 mm60 mm
Thread SeriesSM05SM1SM2
Rod to Rod Spacing16 mm (0.63")30 mm (1.18")60 mm (2.36")
Total Length25 mm (0.98")41 mm (1.60")71.1 mm (2.8")
ケージシステム部品
ケージロッド16 mmロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 ケージシステムにはSRシリーズケージロッド、30 や60 ケージシステムにはERシリーズケージロッドを使用します。
30 mm
60 mm
ケージプレート16 mmケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。
30 mm
60 mm
光学素子用マウント16 mm当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。
30 mm
60 mm
ケージキューブ16 mmケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。
30 mm
60 mm
ポストおよびブレッドボード取付け用部品ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。
ケージシステム変換アダプタケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。
特殊部品当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイールHeNeレーザーマウントFiberPort用ケージプレートアダプタケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページ をご参照ください。

Insights:HeNeレーザの取付けに関するヒント

こちらのページでは下記について説明しています。

  • HeNeレーザ:取扱いならびに取付けガイドライン

このほかにも実験・実習や機器に関するヒントをまとめて掲載しています。こちらからご覧ください。



HeNeレーザ:取扱いならびに取付けガイドライン

HeNe Laser Cross Section Diagram
Click to Enlarge

図1:HeNeレーザの外部筐体は、レーザ共振器の部品と機械的に結合しています。外部筐体への応力は、レーザ共振器部品のミスアライメントと、破損につながる可能性があり、出力ビーム(赤い矢印)の質とパワーに悪影響をおよぼし、最悪、レーザの故障につながる場合があります。

1.高反射光学素子7.アノード
2.ガス溜8.ガラス製内孔
3.外側の筐体9.内孔のアライメントと安定用金属バネ
4.ガラス10.ポッティングコンパウンド
5.ガラス-金属封止11.カソード
6.出力光学素子

HeNeレーザは、損傷を防ぐために慎重な取扱いと取付けが必要です。

レーザ筐体には決して曲げ力を加えてはなりません。レーザの外部筐体への応力は、レーザ共振器内部品のミスアライメントや、損傷につながる場合があります。これにより下記に影響をおよぼす恐れがあります。

  • 出力ビーム品質への影響
  • 出力パワーの低下
  • ビームポインティングへの影響
  • マルチモード成分の誘因

工場では、HeNeレーザを輸送時の衝撃や振動から保護するための梱包が行われ、十分に保護されておりますが、HeNeレーザの損傷につながるような応力がかかってしまう可能性は、お客様が直接取り扱うときに最も高くなります。

HeNeレーザの最適な性能維持のため、落としたり、力づくで取付け具に挿入しないようにしてください。マウントへの取り付け、ケージ部品やリングアクセサリの使用による筐体の固定、輸送、保管時には十分にご注意ください。

HeNeレーザを丁寧に扱うことにより、長期にわたって最適な性能を得ることができます。

最終更新日:2019年12月4日


Posted Comments:
dentwistle  (posted 2019-03-12 07:35:35.157)
Is this compatible with the 60mm mounting base (LCPB1) so it can be bolted down to an optical table/breadboard without the use of posts?
llamb  (posted 2019-03-14 01:35:54.0)
Thank you for your feedback. Yes, the HCM2 can indeed fit onto the LCPB1. They can be connected using a #8-32 cap screw, or an M4 cap screw in the case of the HCM2/M and the LCPB1/M.
wenzel.jakob  (posted 2017-12-13 22:18:01.53)
One comment: the metric version (HCM2/M) has a 101.6mm (4 inch) separation between the four M4 mounting holes, which means that it can't be mounted to a metric breadboard without extra elements (e.g. base plates). It would probably make sense to design this part with a 100mm separation in a future revision.
nbayconich  (posted 2017-12-21 04:44:05.0)
Thank you for your feedback. We have reviewed the design and we will be shifting the mounting holes so they will be 100mm in the future for the HCM2/M.
bdada  (posted 2011-10-03 15:53:00.0)
Response from Buki at Thorlabs: The HCM2 XY adjustable HeNe mount is designed for 1.75" diameter HeNe lasers. Our 5mW HeNe lasers has a 1.74" diameter, so they will fit. Below is a link to our selection of HeNe lasers, including the 5mW version. http://www.thorlabs.us/NewGroupPage9.cfm?ObjectGroup_ID=1516 This mount is not designed for thermal stability. Please contact TechSupport@thorlabs.com if you hae additional questions or wish to discuss your application.
user  (posted 2011-09-18 19:19:44.0)
Is there a limit to how big the HeNe is? Would some or all of the 5 mW or greater HeNes fit? Is this thermally stable?
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
HCM2 Support Documentation
HCM2XY調整機能付きHeNeレーザーマウント、60mmケージシステム組込み用(インチ規格)
¥18,183
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
HCM2/M Support Documentation
HCM2/MXY調整機能付きHeNeレーザーマウント、60mmケージシステム組込み用(ミリ規格)
¥18,183
Today
