顕微鏡対物レンズ用同焦点距離エクステンダー

Add 15 mm or 35 mm to the Parfocal Length of an Objective
Versions Compatible with RMS or M25 x 0.75 Objectives
Stackable for Compatibility with Industry-Standard Parfocal Lengths

PLE351

35 mm, Internal and External
M25 x 0.75 Threading

PLE152

15 mm, Internal and External
RMS (0.800"-36) Threading

Application Idea

Objective with 45 mm Parfocal Length
Using PLE153 Extender to Match
60 mm Parfocal Length Objective
(Shown Mounted on CSN200 Nosepiece)

Parfocal Length Extender

Please Wait

概要
Feedback

Table 1.2 Specifications
Item #	PLE152	PLE153	PLE151	PLE351	PLE352
Extension	15 mm			35 mm
External Threading	RMS^a	M25 x 0.75	M25 x 0.75	M25 x 0.75	M26 x 0.706
Internal Threading	RMS^a	M25 x 0.75	RMS^a	M25 x 0.75	M25 x 0.75

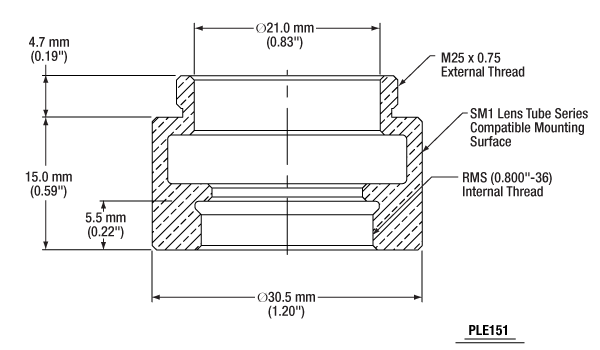

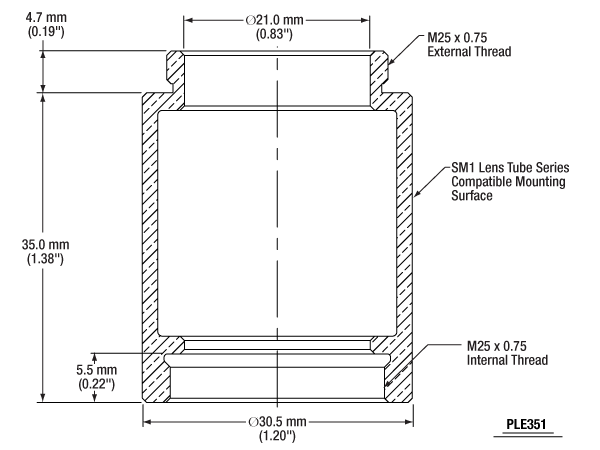

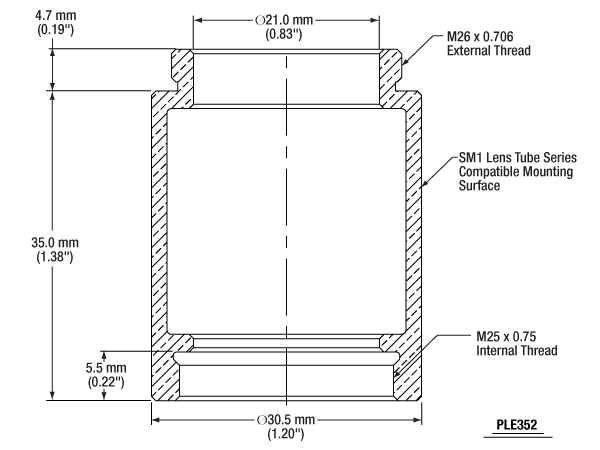

Diagram

RMSネジ

Click to Enlarge
Figure 1.1 図に示すように同焦点距離は対物レンズの肩から焦点面までの距離です。

Table 1.3 Common Objective Standards
Parfocal Length		45 mm	60 mm	75 mm	95 mm
Manufacturer/ Thread	Thorlabs	-	M25	-	M25
	Olympus	RMS^a	-	M25	-
	Nikon	-	M25^b	M32	-
	Mitutoyo	-	-	-	M26

ドライおよび油浸顕微鏡対物レンズ
ドライおよび油浸顕微鏡対物レンズ、生理学用対物レンズ、位相差用対物レンズ

特長

ネジ付きのスペーサにより対物レンズの同焦点距離を延長
積層型設計は多くの業界基準に適合
RMSまたはM25 x 0.75の内ネジ付きをご用意
真鍮または青銅製で、内面には迷光防止用のコーティング

当社の同焦点距離エクステンダは、無限遠補正の対物レンズの同焦点距離を一定の長さだけ伸ばします。同焦点距離は、対物レンズの肩から焦点面までの距離です。同焦点距離は製造会社によって異なりますし、また同じ会社の製品でも対物レンズによって異なります。共通基準についてはTable 1.3をご参照ください。顕微鏡の対物レンズを変更するときに同焦点距離エクステンダを使用すると、焦点の再調整が容易になります。同焦点距離エクステンダを使用する際は、対物レンズからチューブレンズまでの最大推奨距離を超えないようにしてください。そうしないと、ビネットが発生する可能性があります。

当社では15 mmおよび35 mmのエクステンダをご用意しており、何れも業界標準に適合するRMSまたはM25 x 0.75の内ネジが付いています(詳細についてはTable 1.2 と 1.3 をご参照ください)。15 mmのアダプタを2つ重ねると、45 mmの同焦点距離を75 mmまで伸ばせます。35 mmのアダプタを使用すると、スーパーアポクロマート対物レンズTL4X-SAPの同焦点距離を60 mmから95 mmに伸ばして、スーパーアポクロマート対物レンズTL2X-SAPの同焦点距離と一致させることができます。その他のネジ仕様の対物レンズまたは対物レンズホルダに対しては、対応するネジ付きアダプタを豊富に取り揃えております。ネジ付きアダプタを使用しても同焦点距離を伸ばすことができます。

RMSネジ付きのエクステンダPLE152は対物レンズターレットOT1に直接取り付けられます。このターレットにはRMSネジが付いており、4つの対物レンズを手動で切り替えることができます。

Posted Comments:

james.parker (posted 2017-03-29 09:21:42.637)

It would be useful if you offered similar parfocal length extenders to use with your LMU-series UV objectives. The 40x and 20x do not conform to the usual parfocal length standards. I haven't looked at the rest. I'm currently having made M25 to RMS extenders for the 40x and 20x for my own use.

tfrisch (posted 2017-03-31 01:57:48.0)

Hello, thank you for contacting Thorlabs. I have posted your feedback in our internal engineering forum. I will reach out to you directly about your needs for a custom parfocal extender.

chris.percival (posted 2016-06-17 13:51:17.427)

Could i get a quote for a custom PL15M25, but 50mm long? I suppose that would then be a PL50M25

besembeson (posted 2016-06-21 02:09:58.0)

Response from Bweh at Thorlabs USA: We can provide this as a special item. You could also consider a combination of components such as an SM1A18, SM1L10, SM1V05, and SM1A17. I will follow-up with you to understand your application as most microscope objective parfocal distances are 60mm, 45mm or 75mm.

aoki (posted 2014-11-22 11:47:57.983)

I would appreciate 15 mm Parfocal Length Extender with outer RMS and internal M25 threads to fit an Olympus objective to a Nikon lens mount.

cdaly (posted 2014-11-25 02:02:32.0)

Response from Chris at Thorlabs: Thank you for your suggestion. This is now something we are look internally into introducing.

cbrideau (posted 2014-03-06 13:26:01.59)

Any plans for making this in the more modern M25 thread?

cdaly (posted 2014-03-11 01:59:33.0)

Response from Chris at Thorlabs: Thank you for your feedback. We can likely offer an M25-threaded version as a custom. We will contact you directly to discuss this option.
