Products Homeミニシリーズ 台座付きØ12 mmポスト(ペデスタルポスト)
- Precision Ground Stainless Steel Pedestal Posts
- 4-40 (M3) or 8-32 (M4) Removable Setscrew in Top
- Clamping Forks Secure Pedestal Posts
- Ideal for Miniature and OEM-Level Optomechanical Assemblies
MSC2
Slot for a 1/4"-20 (M6) Cap Screw
MSP2
MSP1.5
MSP1
MSP05
TRP50/M
TRP1.17
TRP1
TRP14/M
MSC3
Counterbored Slot for an 8-32 (M4) Cap Screw
MSC1
Counterbored Slot for a 4-40 (M3) Cap Screw
Please Wait
特長
- 限られたスペースでの使用や製品組み込み用途(OEM用途)向け
- 台座付きØ12 mmポストの種類：
- M3止めネジ＆M3タップ穴付きベース
- M4止めネジ＆M6タップ穴付きベース
- 台座付きポストを固定するクランプフォーク(M3、M4、M6キャップスクリュに対応
- M4ならびにM6ネジに対応するミニシリーズネジアダプタもご用意
台座付きØ12 mmポスト(ペデスタルポスト)は、スペースに制約のあるセットアップや組み込み用途(OEM用途)でお使いいただける製品です。この台座付きポストは、当社のミニシリーズオプトメカニクス製品の一部で、限られたスペース内でより多くの光学素子が取り付けられるよう設計されています。このページでご紹介している台座付きポストは、ミニシリーズの部品やアクセサリをコンパクトなオプトメカニクスアセンブリに組み込む際にお使いいただけます。台座付きポストは、上部にM3止めネジ(セットスクリュ)とベースにM3タップ穴が付いたタイプと、上部にM4止めネジとベースにM6タップ穴が付いたタイプの2種類をご用意しています。
M3タップ穴が付いた台座付きポストは、ミニシリーズブレッドボードに直接取り付けられます。また、M4止めネジとM6タップ穴が付いた台座付きポストは、M4およびM6タップ穴が付いたミニシリーズブレッドボードとM6タップ穴が付いたブレッドボードに直接取り付けることができます。 さらにポストTRP14/MとTRP29/Mは多くの60 mmケージプレートや30 mm ケージプレートと組み合わせることで、光学素子の中心を台座付きポストの取付け面から50 mmの位置に配置することができます。この高さはPolaris® 固定式モノリシックミラーマウント、一部のPolaris用ポスト、DIY Cerna®用2ポジションスライダ付きブレッドボードトップの光学素子の高さと一致します。
こちらの台座付きØ12 mmポストは当社のミニシリーズ用クランプフォークやポスト用ネジアダプタが使用できるように設計されており、それによってポストとしての機能が広がっています。クランプフォークはM3、M4、M6タップ穴に対応しているので、台座付きポストをブレッドボードや光学テーブルに固定することができます。フォークを台座付きポストの周りで回転させ、最も使いやすい取付け穴を探します。また、ネジアダプタを用いてM3、M4、M6のネジ規格を互いに変換することで、ミニシリーズをその他の部品に適合させることが可能です。
ミニシリーズには多くの製品をラインナップしておりますので、標準サイズのオプトメカニクス部品やアクセサリと組み合わせてセットアップを構築することができます。ミニシリーズの製品に関するご質問がございましたら当社までお問い合わせください。
| Posted Comments: | |
Fabrice Del Cul
(posted 2023-04-03 17:08:33.61) ....it concerns TRP50/M :-) cdolbashian
(posted 2023-11-17 01:22:40.0) Thank you for the clarification! Fabrice Del Cul
(posted 2023-04-03 17:06:59.84) Hi Thorlabs crew,
the CAD model of TRP/M show a M4 bottom hole instead of M6 one!
Best regards cdolbashian
(posted 2023-04-13 11:13:02.0) Thank you for reaching out to us regarding the discrepancy in this CAD model. We will be correcting it shortly. Jan Lowinski
(posted 2020-12-01 09:37:28.003) Dear Thorlabs,
In our lab we try to stick to the beam height of 50 mm. We also very often use RSP05/M Rotation Mount for Ø1/2" optics which unfortunately cannot be easily put on any pedestal post, because of not well matched heights. It would be great, if you could offer a post TRP38/M-like but 36 mm high, which would match the rotation mount.
Cheers,
Jan YLohia
(posted 2020-12-01 10:12:17.0) Hello Jan, thank you for your feedback. We will consider adding such an option to our catalog in the future. dfilgas
(posted 2018-05-15 13:31:40.043) need to offer 1/8" and 1.4" spacers for use on top of MSP posts to get fixed lens mounts to and even beam height. You have spacers for the 1" fixed posts. The MSP posts need them as well. YLohia
(posted 2018-05-15 04:42:30.0) Hello, thank you for your feedback. I will suggest this idea in our internal engineering forum. In the meantime, it may be worth noting that the TRxM series spacers on this page (https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=1266) are compatible with the TRP series Ø12 mm Pedestal Posts with 8-32 (M4) Setscrew. |
ズーム
- ステンレススチール製
- 長さ:12.5 mm～50.0 mm(ミリ規格)
- トップには取外し可能なM3止めネジ(セットスクリュ)、ベース部にはM3タップ穴付き
- Ø14 mmの台座ベースにはMSCシリーズクランプフォークが適用可能(下記参照)
こちらのØ12 mm台座付きポストはミニシリーズの光学マウントをしっかり取り付けます。ポストは非磁性のSUS300シリーズステンレススチール製です。ポストの上部と底部にはM3タップ穴があります。ポストの上部には当社のミニシリーズ部品を取り付けるための止めネジも付いています。
ズーム
Click to Enlarge

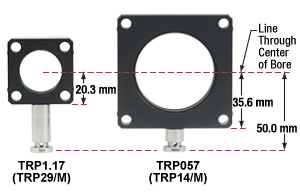

Figure G2.1 取付け面から50 mm上に光学素子中心を配置するには、TRP29/Mに端から中心までが20.3 mmの 30 mmケージプレート、TRP14/Mには端から中心までが35.6 mmの60 mmケージプレートを取り付けます。
- ステンレススチール製
- 長さ:14.4 mm～50.0 mm(ミリ規格)
- トップにはダブルエンド型のM4止めネジ(セットスクリュ)、ベース部にはM6タップ穴付き
- Ø14 mmの台座ベースにはMSCシリーズクランプフォークが適用可能(下記参照)
こちらの台座付きポストは、光学マウントのコンパクトな設置と光学テーブルへの低荷重の取り付けを可能にします。非磁性のSUS303ステンレススチール製ポストで、Ø12 mmに精密研磨されています。Ø14 mmの台座ベースは当社のミニシリーズクランプフォークに対応します(下記参照)。Figure G2.1でご覧いただけるように、ポストTRP14/Mと60 mmケージプレート、あるいはTRP29/Mと30 mm ケージプレートと組み合わせることにより、光学素子の中心を台座付きポストの取付け面から50 mm上に配置することができます。
台座付きポストのベース部にはM6タップ穴があります。また上部には取り外し可能なダブルエンド型(2 mm六角ソケット付き)のM4止めネジが付いています。側面のØ2.4 mm穴はポストを貫通しているので、取り付けた部品を締め付ける際、ボール(六角)ドライバを挿入することができます。
ズーム
- 台座付きØ12 mmポストまたは台座付きポストホルダをブレッドボードや光学テーブルに固定
- MSC1: M3キャップスクリュ用長さ15.9 mmのスロット
- MSC3: M4キャップスクリュ用長さ14.9 mmのスロット
- MSC2: M6キャップスクリュ用長さ15.9 mmのスロット
- スイベル式フォークで360°動かすことができるため、使いやすい取付け穴が選択可能
こちらのクランプフォークは、当社の台座付きØ12 mmポストもしくは台座付きのポストホルダに使用時、優れたクランプ力が得られるよう設計されています。 こちらのクランプフォークはミニシリーズの部品ならびに当社の幅広いオプトメカニクス製品を組み合わせたセットアップの構築に柔軟に対応します。MSC1とMSC2はアルマイト加工のアルミニウム製ですが、MSC3はより均一なクランプ力が得られる17-4PHステンレススチール製です。
ミニシリーズブレッドボードにお使いいただける設計で、MSC1はM3キャップスクリュに、 MSC3はM4キャップスクリュにそれぞれ対応します。MSC2のスロットはM6キャップスクリュに対応しているので、ミニシリーズのポストや部品をミニシリーズのブレッドボードだけではなく、標準的な ブレッドボードや光学テーブル上のセットアップにも組み込むことが可能になります。
クランプフォークの底面にはパッドが付いているので、ワッシャとキャップスクリュを使用してフォークでポストを固定する際に安定性が高まります。尚、クランプフォークの過度の締め付けは、光学テーブルの表面を変形させ、部品のミスアライメントを招く場合がありますのでご注意ください。
ズームこれらのネジアダプタは、当社の標準シリーズおよびミニシリーズのオプトメカニクス製品の接続用に設計されています。 これらは当社がご提供しているネジアダプタの一部で、その他にも一般的な規格に対応した様々なネジをご用意しています。
| Mechanical Drawing | Item # | Thread A | Thread B | Length C | Typical Application |
|---|---|---|---|---|---|
 | AP8E4E | 8-32 | 4-40 | 0.38" (9.7 mm) | Attach Components with 8-32 Tapped Holes to Imperial Mini-Series Posts |
| AP4M3M | M4 | M3 | 0.38" (9.7 mm) | Attach Components with M4 Tapped Holes to Metric Mini-Series Posts |
| Mechanical Drawing | Item # | Thread A | Thread B | Length C | Typical Application |
|---|---|---|---|---|---|
 | MSA8 | 4-40 | 8-32 | 0.50" (12.7 mm) | Attach Components with 8-32 Tapped Holes to Imperial Mini-Series Posts |
| MSA4/M | M3 | M4 | 0.50" (12.7 mm) | Attach Components with M4 Tapped Holes to Metric Mini-Series Posts | |
| MSA25 | 4-40 | 1/4"-20 | 0.55" (14.0 mm) | Attach Components with 1/4"-20 Tapped Holes to Imperial Mini-Series Posts | |
| MSA6/M | M3 | M6 | 0.55" (14.0 mm) | Attach Components with M6 Tapped Holes to Metric Mini-Series Posts |
| Mechanical Drawing | Item # | Thread A | Thread B | Length C | Typical Application |
|---|---|---|---|---|---|
| AE4E25E | 4-40 | 1/4"-20 | 0.38" (9.5 mm) | Attach Mini-Series Bases to 1/4"-20-Threaded Optical Tables |
| AE3M6M | M3 | M6 | 0.39" (10.0 mm) | Attach Mini-Series Bases to M6-Threaded Optical Tables |
ミニシリーズ台座付きポスト
