Products Home電動垂直移動型高剛性スタンド
- Precise Motorized Height Adjustment
- Compact Footprint for Space-Constrained Systems
- Mount Samples and Experimental Apparatus for Imaging Applications
- Suitable for Upright or Inverted Microscopes
Prelude® Imaging System using an MPM250 Rigid Stand Mounted on a PLSXY Stage
MPM250
Motorized Vertical Rigid Stand
Please Wait
| Motorized Vertical Rigid Stand Specifications | |||
|---|---|---|---|
| Travel Range | 1" (25.4 mm) | ||
| Backlash | < 22 µm | ||
| Lead Screw Pitch | 609.6 µm | ||
| Bidirectional Repeatability | ±5 µm | ||
| Accuracy | ±25 µm | ||
| Minimum Achievable Incremental Motion | 424 nm | ||
| Minimum Repeatable Incremental Motion | 1.06 µm | ||
| Full Step Angle | 1.8° | ||
| Linear Travel per Step | 3.048 µm /step | ||
| Rated Phase Current | 1.5 A | ||
| Resistance per Phase | 2.7 Ω | ||
| Inductance per Phase | 3.2 mH | ||
| Maximum Load Capacity (On-Axis) | 33.1 lbs (15.0 kg) | ||
| Recommended Load (On-Axis) | < 15.0 lbs (6.8 kg) | ||
| Recommended Torque (Off-Axis Load) | < 5 N•m | ||
| Maximum Speeda | 2 mm/s | ||
| Maximum Acceleration | 12 mm/s2 | ||
| Motor Type | NEMA 14 Hybrid Stepper Motor | ||
| Insulation Class | B | ||
| Limit Switches | Hall Effect | ||
| Cable Length | 6' (1.8 m) | ||
| Weight | 5.3 lbs (2.4 kg) | ||
| Dimensions (W x D x H)b at Homed Position | 3.00" x 3.00" x 9.84" 76.2 x 76.2 x 250.0 mm | ||
| Recommended Controller | MCM301 | ||
Click to Enlarge

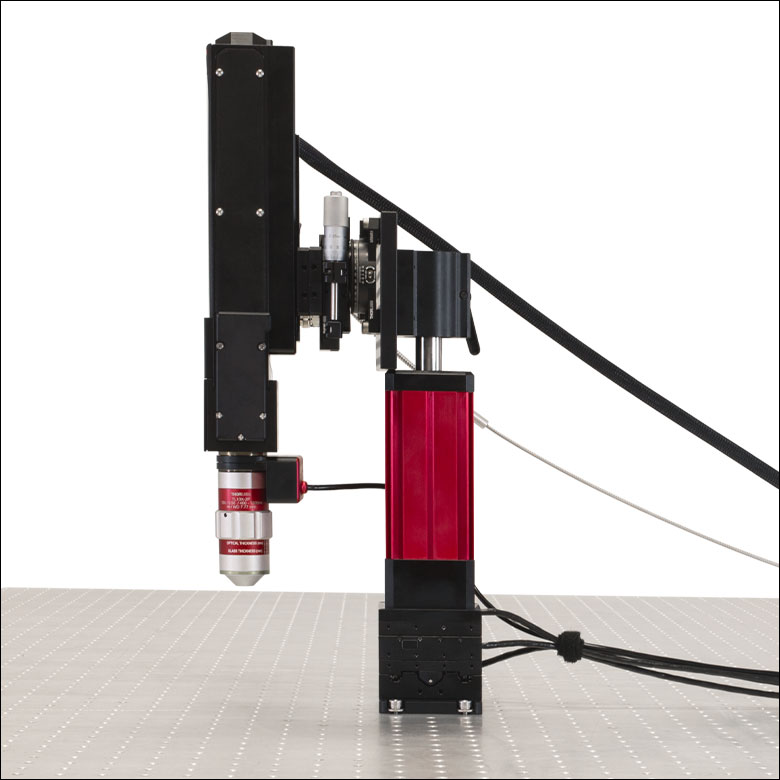

イメージングシステムPrelude®では、顕微鏡はØ38.1 mm(Ø1.5インチ)取付けクランプを用いて電動垂直移動型高剛性スタンドMPM250に取り付けられています。
Click to Enlarge
高剛性スタンドMPM250(/M)と移動ステージPLSXYを用いて構築したプラットフォームホルダ用XYZステージ
特長
- 精密な電動式高さ調整機能(移動範囲：25.4 mm)
- コンパクトな接地面積：76.2 mm x 76.2 mm(ベースプレートは含みません)
- PLSシリーズのステージ(別売り)と組合せてXYZステージの構築が可能
- クランプXT66C4(別売り、下記参照)には、スライドホルダ、ペトリ皿ホルダ、レコーディングチャンバホルダ、プラットフォーム、ポストクランプの取付けが可能
垂直移動可能な高剛性スタンドMPM250/Mは、当社の様々な顕微鏡用プラットフォームにスムーズに組込むことができます。このスタンドは25.4 mmの自動高さ調整が可能ですが、スリムな筐体に収められているため、光路上およびその周辺に大きな設置スペースを必要としません。そのため、対物レンズ、マイクロマニピュレータ、コンデンサ、その他の機器などを、近接して配置するための空間を十分に確保することができます。取付け用タップ穴を配した平面を有する当社のØ38 mm(Ø1.5インチ)ポスト用アクセサリおよびポストクランプを、MPM250/Mの上部プラットフォームに直接取り付けることができます。この高剛性スタンドには、適切なアタッチメントを用いることで、スライド、ペトリ皿、レコーディングチャンバ、マイクロマニピュレータ、ウェルプレート、および一般的な電気生理学実験用品のための様々なアクセサリを取り付けることができます。
スタンドMPM250/Mは移動ステージPLSXまたはPLSXY(どちらも別売り、下記参照)に簡単に取り付けられるため、様々なDIY顕微鏡のセットアップの中でXZまたはXYZステージを活用することができます。右の写真では、移動ステージPLSXYと垂直移動スタンドMPM250で構成されるXYZステージに、ペトリ皿ホルダが取り付けられています。サンプルプラットフォームは、クランプXT66C4を用いてMPM250に取り付けられています。
スタンドMPM250/MおよびステージPLSX、PLSXY用のコントローラとしては、当社の3軸コントローラMCM301(別売り、下記参照)をお勧めします。
| Posted Comments: | |
Chung-Wei Chiang
(posted 2024-05-09 14:42:56.58) One-inch travel range is a bit too short if the mounted microscope needs to rotate to the right angle. It will be very helpful if the black pole for mounting can double the length, or if you can sell an accessory that attaches on top to elongate it so we can manually slide up and down the thing we mounted on. cdolbashian
(posted 2024-05-21 11:29:33.0) Thank you for reaching out to us with this inquiry. You can easily double the length of this pole (~2" tall) by attaching a 2" long x 1.5" diameter post to the top via a 1/4-20 setscrew, such as the P2. I have contacted you directly in order to expound on your application. |
ズーム
Click for Details
Click to Enlarge

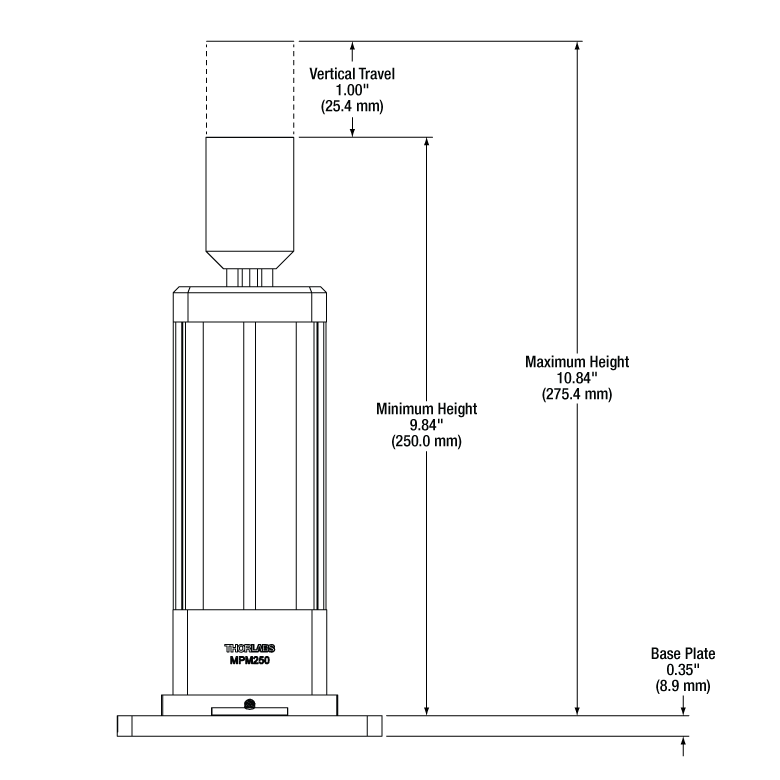

スタンドの高さの最小値と最大値
- 精密な高さ調整機能(移動範囲：25.4 mm)
- 移動ステージPLSXY(別売り、下記参照)と組み合わせてXYZステージの構築が可能
- スタンド上部までの最小高さ：250.0 mm
- 最大耐荷重：15.0 kg
- コントローラおよび電源は別売り
スタンドMPM250/Mは、垂直方向に25.4 mmの直線移動ができます。XY移動ステージPLSXY(別売り、下記参照)と組み合わせると、3軸移動が可能になります。高剛性スタンドMPM250/Mの最小高さは、ベースプレートを除くと250.0 mmです。ベースプレートを取り付けた場合の最小高さは258.9 mmになります。このスタンドは、スタンドに付いている長さ1.8 mのケーブル(取り外し不可)を用いて、コントローラMCM301(下記参照)に接続できます。
この垂直移動型スタンドには76.2 mm x 114.3 mmのベースプレートが付属しています。ベースプレートの4つのM6用ザグリ穴スロットで、光学テーブルや様々な顕微鏡用ワークステーションに固定できます。
高剛性スタンドへの機器の取付け方法
この電動スタンドの上面には、アクセサリ取付け用のM6 x 1.0ネジ穴が5つあります。Ø38 mm(Ø1.5インチ)ポスト用アクセサリと取付け用タップ穴付きØ38 mm(Ø1.5インチ)ポストクランプは、スタンド上部(外径Ø37.8 mm、長さ56.9 mm)に直接取付けることができます。垂直移動型高剛性スタンドの上部にレールクランプXT66C4を取り付けると、M6 x 1.0ファスナ(別売り)を用いて、スライド、ペトリ皿、およびレコーディングチャンバ用のプラットフォームやホルダといった顕微鏡用アクセサリを取り付けることができます。このクランプにはアリ溝式レールとインサートホルダーアーム(どちらも別売り)がご使用いただけます。右の写真では、インサートMLS203P5(MLS203P4)を取り付けたインサートホルダMPRM(/M)が、クランプXT66C4を用いて高剛性スタンドMPM250(/M)に取り付けられています。
高剛性スタンドの移動ステージPLSへの取付け方法
当社の電動スタンドMPM250/Mは、移動ステージPLSXまたはPLSXYに直接取り付けて電動のXZまたはXYZステージを構築できます。垂直移動型スタンドを移動ステージに取り付けるには、まず4本の#4-40キャプスクリュを取り外して、スタンドに取り付けられているベースプレートを外します。次に、付属のØ3 mm位置決めピンを使用してステージPLSの上面とスタンドの位置合わせを行い、3/32インチボールドライバを用いて#4-40キャップスクリュで4隅を固定します。
ズーム
Click to Enlarge
移動ステージPLSXYは、電動高剛性スタンドと組合せて試料保持用に使用されます。
Click for Details
これはPLSXの上部プレートの外形図で、取付け穴も示しています。形状はPLSXYの上部プレートと同じですが、ベースプレートに対して90°回転しています。
- 垂直移動型高剛性スタンドにXY移動機能を付加
- 水平方向の最大耐荷重：15.0 kg(下の表参照)
- コンパクトな設置面積：76.2 mm x 114.3 mm
- 1軸または2軸移動
- PLSX：1軸移動ステージ
- PLSXY：2軸移動ステージ
こちらの汎用的な1軸または2軸のステッピングモータ付き移動ステージは25.4 mmの移動量を有し、幅広い用途にご使用いただけます。PLSXは1軸、PLSXYは2軸の直線移動ができます。ステージPLSXYを上記の電動高剛性スタンドMPM250/Mと組み合わせると、自作の顕微鏡セットアップ用として有用なXYZステージを構築できます。このPLSシリーズのステージは、ステージに付いている長さ1.8 mのケーブル(取外し不可)を用いて、コントローラMCM301(下記参照)に接続できます。
どちらのステージにも76.2 mm x 114.3 mmのベースプレートが付いています。ベースプレートの4つのM6用ザグリ穴スロットで、光学テーブルや様々な顕微鏡用ワークステーションに固定できます。
当社の電動高剛性スタンドMPM250(/M)は、移動ステージPLSXまたはPLSXYに直接取り付けて電動のXZまたはXYZステージを構築できます(右の写真参照)。スタンドMPM250/Mを移動ステージに取り付けるには、まず4つの#4-40キャップスクリュを緩めて、高剛性スタンドに付いているベースプレートを取り外します。次にステージPLSXまたはPLSXYの上部プレートにある#4-40取付け穴を使用してスタンドを取り付けます。電動高剛性スタンドの高さは、PLSX取付け時には28.6 mm、PLSXY取付け時には57.1 mm高くなります。
PLSシリーズのステージに上部プレートPLST/M(別売り)を追加すると、手動式高剛性スタンドを始めとする当社の多数のコンポーネントを取り付けられるようになります。プレートにはM6とM4のタップ穴が配列されており、幅75.7 mmのアリ溝も付いています。詳細は製品ページをご覧ください。
注:移動ステージPLSXおよびPLSXYは、輸送中の損傷を防ぐために固定用ブラケットを取り付けた状態で出荷されます。ブラケットはご使用前に取り外してください。
| Stage Specifications | |||
|---|---|---|---|
| Item # | PLSX | PLSXY | |
| Axes of Travel | One | Two | |
| Travel Range | 1" (25.4 mm) | ||
| Bidirectional Repeatability | 5 µm | ||
| Backlash | 10 µm | ||
| Minimum Achievable Incremental Movement | 424 nm | ||
| Minimum Repeatable Incremental Movement | 1.06 μm | ||
| Maximum Speeda | 7 mm/s | ||
| Maximum Acceleration | 11 mm/s2 | ||
| Weight | 1.46 lbs (0.66 kg) | 2.47 lbs (1.12 kg) | |
| Dimensions (L x W x H) | 4.5" x 3.00" x 1.48" (114.3 x 76.2 x 37.5 mm) | 4.5" x 3.00" x 2.60" (114.3 x 76.2 x 66.0 mm) | |
| Load Capacity | |||
| Stage Mounted Horizontally | Recommended | ≤20 lbs (9.1 kg) | ≤18.2 lbs (8.3 kg) |
| Maximum | 33.1 lbs (15.0 kg) | 31.8 lbs (14.4 kg) | |
| Stage Mounted Vertically | Recommended | ≤5 lbs (2.3 kg) | ≤3 lbs (1.4 kg) |
| Maximum | 8.0 lbs (3.6 kg) | 6.0 lbs (2.7 kg) | |
| Stepper Motor Specifications | |
|---|---|
| Cable Length | 6' (1.8 m) |
| Thread Screw Pitch | 0.3 mm |
| Step Angle | 1.8° |
| Limit Switches | Hall Effect Sensors |
| Phase Current | 0.49 A |
| Phase Resistance | 5.1 Ω |
| Insulation Resistance | 20 MΩ |
| Recommended Controller | MCM301 |
ズーム| Compatible Stages |
|---|
| Translation Stages for Rigid Stands |
| Motorized Vertical Rigid Stand |
| Motorized Translating Breadboard |
| Microscope Body Translator |
| Motorized Focusing Module |
| Controller Specifications |
|---|
| Compatible Motor Specifications |
|---|
ソフトウェア
バージョン1.2 (2024年8月5日)
ソフトウェアパッケージにはグラフィカルユーザーインターフェイス(GUI)、ドライバ、およびSDKのインストール用ファイルが含まれています。このソフトウェアはWindows®10(64ビット)およびWindows®11(64ビット)に対応しています。
- ステッピングモータ付きCernaコンポーネント用に設計
- 最大3軸までの制御が可能
- 別売りのジョイスティックによる手動操作も可能
- 各軸を個別に無効にすることができ、それにより意図しない動きの防止や位置の保持が可能
- 独立したソフトウェアを用いてリモートでの移動制御が可能

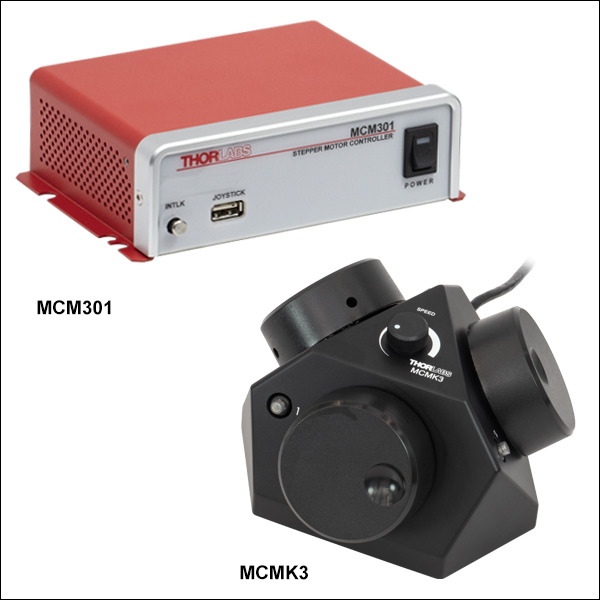

3軸コントローラMCM301は、右表に記載する当社のコンポーネント用に設計されています。3ノブ型ジョイスティックMCMK3(別売り)を接続して、手動操作することができます。独立したソフトウェアを用いてリモート操作することも可能です。
ジョイスティックMCMK3(別売り)の3つの面には、それぞれ回転式ノブと押しボタン式のスイッチが付いており、それらの1組で1つの軸を制御します。ジョイスティックの押しボタン式スイッチで、各軸に対する制御の有効・無効を切り替えられます。有効のときは緑色に点灯します。無効にするとその軸の位置を保持するとともに、意図しない動きを防止します。上面のダイヤルで、ノブの回転に対する接続機器(ステージ等)の動作速度を調整できます。ジョイスティックMCMK3の詳細や、USB HIDプロトコルの使用方法については、製品ページをご覧ください。
コントローラMCM301には3つのチャンネルがありますので、使用するモジュールのチャンネル数に応じて必要な台数をご購入ください。例えば、電動垂直移動型高剛性スタンドMPM250/Mと2軸電動ステージPLSXYの両方を制御できます。
対応するソフトウェアとSDK(LabVIEW™/C++/Python)の詳細については、コントローラMCM301の製品ページをご覧ください。
ズーム
Click to Enlarge

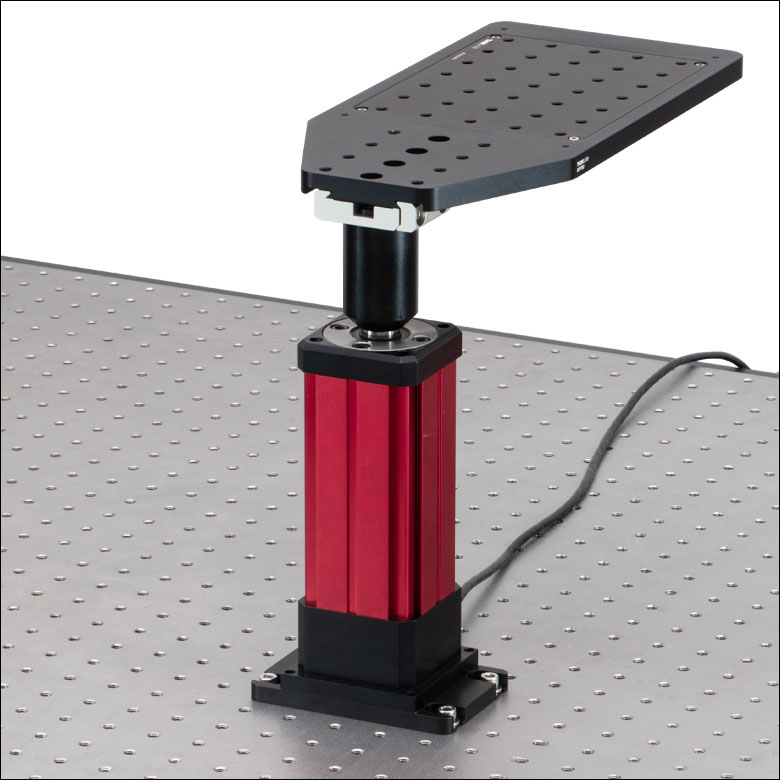

高剛性スタンドMPM250(/M)の上部プラットフォームにレールクランプ XT66C4を取り付けると、顕微鏡用アクセサリの取付けが可能になります。
Click to Enlarge
インサートMLS203P5(MLS203P4)を取り付けたインサートホルダMPRM(/M)が、クランプXT66C4のアリ溝を利用して高剛性スタンドMPM250(/M)に取り付けられています。
- クランプXT66C4は、MPM250/Mの上部プラットフォームにM6ファスナで取付け可能
- レールに沿ってアタッチメントのスライドが可能
- タップ穴付きアリ溝式レール：MPR4/MおよびMPR8/M
- 長方形インサートアーム：MPRM/M
- レコーディングチャンバ用アーム：MPRC/M
- 固定ネジは2.5 mmのボールドライバまたは六角レンチで締め付け
Click to Enlarge
高剛性スタンド用のレールおよびアーム
66 mmレールクランプ
レールクランプXT66C4は、M6キャップスクリュ(付属しません)を用いて高剛性スタンドMPM250/Mの取付けプラットフォームに直接取り付けることができます。このクランプで、片面アリ溝付きレールとインサートホルダーアーム(下記参照)を保持できます。取付け例は右の写真をご覧ください。取付け例は右の写真をご覧ください。
アリ溝式レール
MPR4/MおよびMPR8/Mには、それぞれ長さ100 mmおよび200 mmのアリ溝式レールが付いており、また両方にマイクロマニピュレータなどの実験器具を取り付けるためのタップ穴があります。どちらのレールプラットフォームも幅は59.9 mmで、M6 x 1.0タップ穴が25.0 mm間隔で配列されています。プラットフォームを最も伸ばしたとき(アリ溝の両方の固定ネジを固定できる範囲)、プラットフォームの最先端で支えられる荷重は9 kgです。
長方形インサートアーム
長方形インサートアームMPRM/Mには長方形のスロットがあり、170.3 mm x 130.3 mmのインサート(別売り)を取り付けられます。これらのインサートを用いて、試料や実験用機器をCernaシステムのような顕微鏡の光路内またはその近傍に取り付けることができるため、一般的なサンプルホルダでは得られない様々な実験構成が可能になります。アーム上面には8個のM6 x 1.0タップ穴が25.0 mm間隔で配列されており、それらを用いてさらに実験用機器を取り付けることも可能です。
レコーティングチャンバーホルダーアーム
レコーティングチャンバーホルダーMPRC/Mを使用すると、顕微鏡の光路内の任意の位置にレコーディングチャンバを簡単に取り付けることができます。プラットフォームにはØ110 mmの開口があります。そこには幅5 mmのリップ(lip)と4つのクランプが付いており、レコーディングチャンバを光路内にしっかりと取り付けることができます。顕微鏡スライド(最大26.0 mm x 76.2 mmまで)を取り付けるための、スライドホルダーインサートMPSH2およびMPSH2SS(共に別売り、下記参照)もご用意しています。スライドホルダMPSH2のベースプレートは非磁性のアルミニウム製です。もう一方のスライドホルダMPSH2SSはステンレススチール製で、磁性を有する面を必要とする実験セットアップ用に適しています。どちらのスライドホルダも薄型であるため、顕微鏡用対物レンズと干渉しにくく、またスライドの交換も容易に行えます。カスタム仕様のプレートインサートについては、当社までお問い合わせください。また、プラットフォーム上には15個のM6 x 1.0タップ穴が25.0 mm間隔で開けられており、これらは実験用機器の追加取付け用として使用できます。
| Horizontal Adjustment | |||
|---|---|---|---|
| Imperial Item # | Travel | Metric Item # | Travel |
| MPR4 | 2.43" | MPR4/M | 60.0 mm |
| MPR8 | 6.43" | MPR8/M | 160.0 mm |
| MPRM | 1.98" | MPRM/M | 50.2 mm |
| MPRC | 4.50" | MPRC/M | 114.2 mm |
レールおよびアームの水平位置の調整
対物レンズの直下でレールやアームの位置を微調整できるように、これらのプラットフォームの底面にはアリ溝式レールが付いています。このアリ溝構造は当社の66 mm光学レールと同じで、クランプXT66C4でその位置を固定するときは2本のネジを2.5 mmボール(六角)ドライバで締め付けます(右上の写真参照)。これらのネジを緩めると、レールやアームを、左の表に記載されている範囲で水平方向に移動させることができます。この調整範囲内で、高剛性ポストホルダのテーブル上の位置も選択できます。
- インサートホルダMPRM/M(上記参照)に取付け可能な長方形インサート
- スライドホルダ、Z軸ステージ、ブレッドボード、ブランクプレートなどをご用意
- レコーディングチャンバーホルダMPRC/M(上記参照)に取付け可能な円形インサート
- アルミニウムとステンレススチール製をご用意
これらのインサートを用いて試料や実験用機器をCerna顕微鏡の光路内またはその近傍に取付けられるため、一般的なサンプルホルダでは得られない様々な実験構成が可能になります。マルチスライドホルダのMLS203P10とMLS203P13には、精密なバネ式スライド保持機構、スライドに対する対物レンズのアクセスが双方向から可能な構造、XY移動面内での高い平行度といった特長があります。
| MPRM/M用長方形インサート | ||
|---|---|---|
| 型番 | 特長 | 写真a |

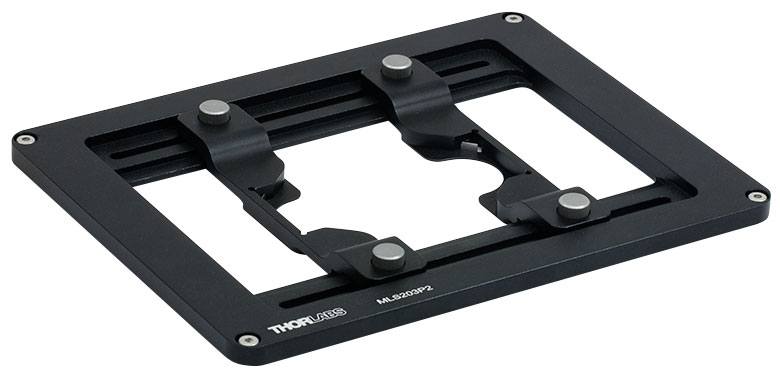

| MLS203P2 |
|  |
| MLS203P10 |
|  |

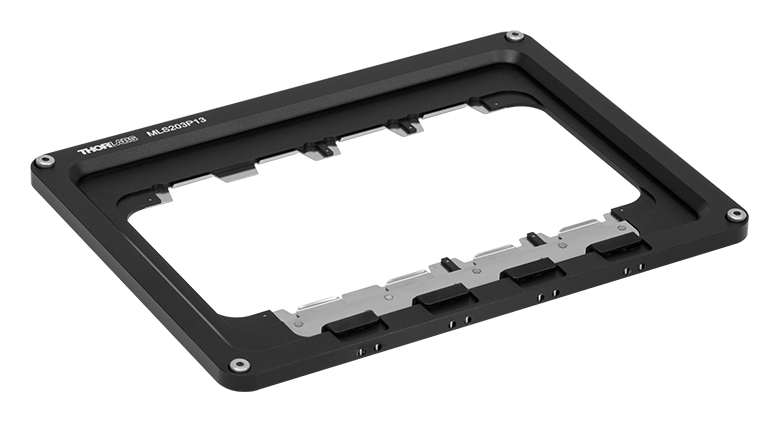

| MLS203P13 |
|  |

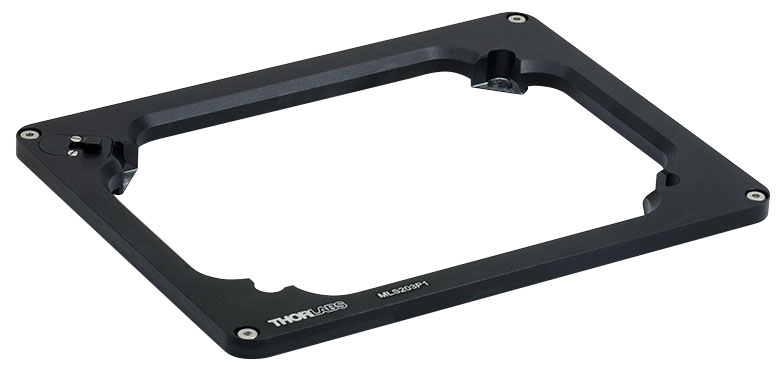

| MLS203P1 |
|  |

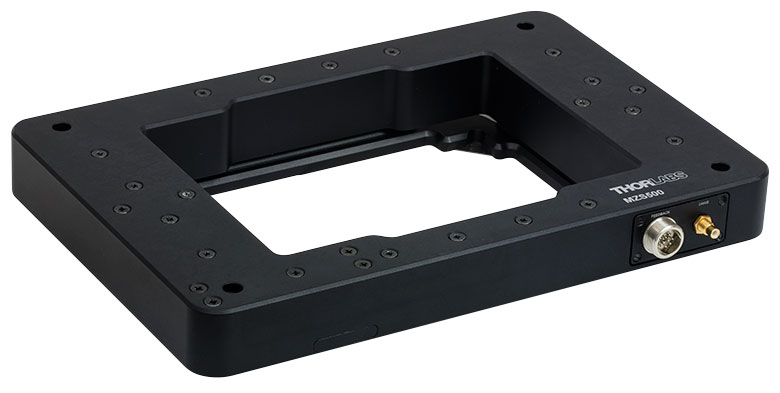

| MZS500-E |
|  |

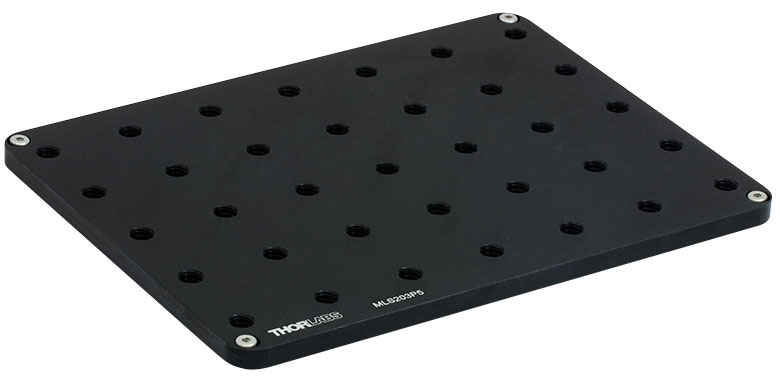

| MLS203P5 |
|  |
| MLS203P4 |
| |

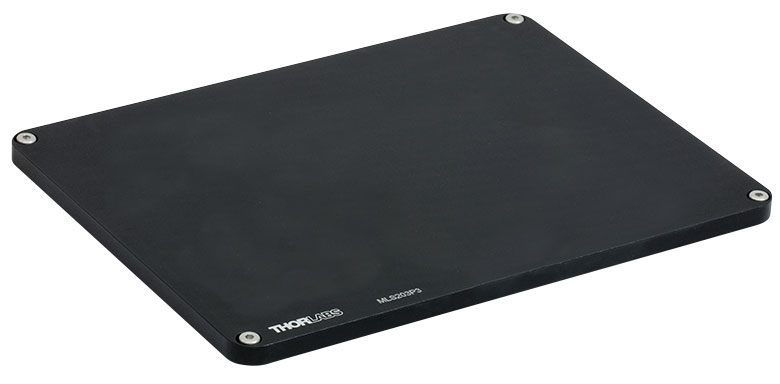

| MLS203P3 |
|  |
| MPRC/M用円形インサート | ||
|---|---|---|
| 型番 | 特長 | 写真a |

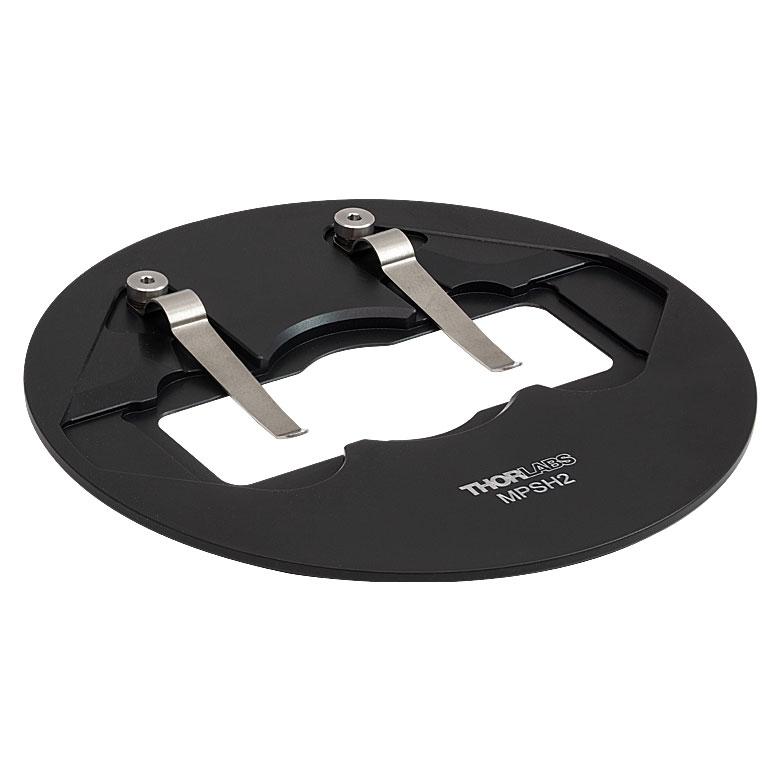

| MPSH2 |
|  |

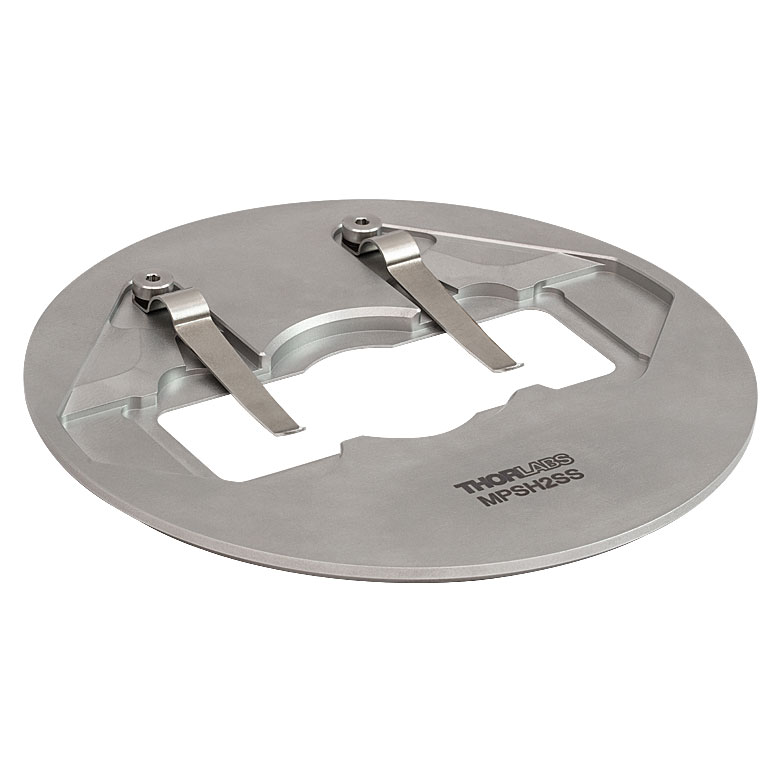

| MPSH2SS |
|  |
