60 mmケージプレート


  • Compatible with 60 mm Cage Systems
  • Designed for Use with Ø6 mm ER Cage Rods
  • Side-Located Setscrews to Secure Plates to Rods

LCP01/M

LCP08

LCP03

LCPA1

LCP11

Metric Indicator

CP02

ER Rods

LCP6S

LCP03

Application Idea

LCPN1

LCP02

Related Items


Please Wait
Alternative Size Options
16 mm Cage Plates
30 mm Cage Plates
60 mm Cage Plates

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大型のメオプトメカニクスシステムを構築するのに便利です。また、その構成部品は、信頼性の高い精密機械加工が施されています。「ケージシステム概要」タブを参照していただくと、ケージシステム規格についての説明があります。

60 mmケージプレートは、Ø50 mm~Ø50.8 mm(Ø2インチ)とØ30 mm光学部品をベースにした光学系を組み立てるのに適した構成要素部品です。各ケージプレートの4隅には中心間隔60 mmのØ6 mm貫通穴が開いています。これらの穴はØ6 mm ERケージロットにぴったり合うように機械加工が施されており、側面から固定ネジを使ってプレートをアセンブリロッドにしっかり位置固定します。60 mmケージシステム用の追加の簡単脱着式ケージプレートも、ケージ構造に部品を脱着する必要がある用途に向けてご用意しています。

ケージシステムの互換性: 当社ではそれぞれØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø30 mm、Ø50 mm~Ø50.8 mm(Ø2インチ)光学部品用に設計された16 mm30 mm60 mmケージシステムをご用意しています。このページに掲載されている部品は、Ø6 mmのERケージロッドを使って当社の60 mmケージシステムに取付け可能です。

セレクションガイド

Item #Product DescriptionInner BorePost Mounting Hole
LCP01 (LCP01/M)0.5" Thick Cage PlateSM2 Threaded8-32 (M4)
LCP01T (LCP01T/M)0.9" Thick Cage PlateSM2 Threaded8-32 (M4)
LCP08 (LCP08/M)0.5" Thick Cage Plate with Enhanced ClampingSM2 Threaded8-32 (M4)
LCP11 (LCP11/M)1.15" Thick Cage Plate with External and Internal ThreadsSM2 Threaded8-32 (M4)
LCP6S6 mm Thick Cage PlateSM2 ThreadedNone
LCP8S8 mm Thick Cage PlateSM2 ThreadedNone
LCP06 (LCP06/M)Cage Plate with Ø2" Bore for OpticsØ2" Double Bore with Setscrew8-32 (M4)
LCP09Cage Plate with Ø2.2" Bore for Lens TubesØ2.2" Double Bore with SetscrewNone
LCPN1 / LCPN2 / LCPN3 / LCPY2Cage Plates with Dovetails for Ø30 mm Optics SM30 ThreadedNone
LCP03 (LCP03/M)Blank Cage PlateNone8-32 (M4)
LCPA1Alignment Guide for the 60 mm Cage System

ケージシステムの概要

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。

16 mm、30 mm、60 mmのケージシステム規格

当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(下図参照)。 16 mmのケージシステム30 mmのケージシステム60 mmのケージシステムはそれぞれØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。

標準ネジ規格

ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるよう、フレキシビリティを有したアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。


ケージシステムの接続性を規定する標準のケージプレート寸法の1例
標準ケージシステムの寸法
Cage System16 mm30 mm60 mm
Thread SeriesSM05SM1SM2
Rod to Rod Spacing16 mm (0.63")30 mm (1.18")60 mm (2.36")
Total Length25 mm (0.98")41 mm (1.60")71.1 mm (2.8")
ケージシステム部品
ケージロッド16 mmロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 ケージシステムにはSRシリーズケージロッド、30 や60 ケージシステムにはERシリーズケージロッドを使用します。
30 mm
60 mm
ケージプレート16 mmケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。
30 mm
60 mm
光学素子用マウント16 mm当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。
30 mm
60 mm
ケージキューブ16 mmケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。
30 mm
60 mm
ポストおよびブレッドボード取付け用部品ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。
ケージシステム変換アダプタケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。
特殊部品当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイールHeNeレーザーマウントFiberPort用ケージプレートアダプタケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページ をご参照ください。
Thorlabs Dovetail Referencea
TypeShapeOuter DimensionAngle
95 mmLinear95 mm45°
D1NCircularØ2.018"60°
D2NbCircularØ1.50"90°
D2NBbCircularØ1.50"90°
D3NCircularØ45 mm70°
D5NCircularØ1.58"90°
D6NCircularØ1.90"90°
D7NCircularØ2.05"90°
D1TCircularØ1.50"60°
D3TCircularØ1.65"90°
D1YCircularØ107 mm60°
D2YCircularØ2.32"50°
D3YCircularØ1.75"90°
D4YCircularØ56 mm60°
D5YCircularØ46 mm60°
D6YCircularØ41.9 mm45°
D1ZCircularØ54 mm60°
D2ZCircularØ57 mm60°
D3ZCircularØ54 mm45°
  • これらのアリ溝の種類に対する呼称(Dxxなど)は当社の製品にのみ使用されているものです。当社以外の顕微鏡メーカでは使用されておりませんのでご注意ください。
  • D2NとD2NBの外径と角度は、下の図に定めるとおり同じです。D2Nには高さの定義はありません。D2NBにはアリ溝の高さの定義があり、10.2 mmとなっています。
Mating Circular Dovetails
Click to Enlarge

上側は三眼鏡筒のD1Nオス型アリ溝、下側は落射照明用アームのD1Nメス型アリ溝です。
Mating Linear Dovetails
Click to Enlarge

この写真では顕微鏡ボディの95 mmのオス型アリ溝と固定式アームCSA1002の95 mmメス型アリ溝を示しています。

顕微鏡のアリ溝

アリ溝は、顕微鏡コンポーネントの結合や、光学ポートのアライメント用に使用されています。結合するには、コンポーネントのアリ溝をもう一方のアリ溝に差し込み、メス型アリ溝のロック用止めネジを1つ以上締め付けます。アリ溝には、直線形状と円形状の2種類があります。直線形状のアリ溝は、取り付ける部品を固定する前にスライドさせることが可能です。不要な自由度を制限しながら柔軟に位置決めができます。円形状のアリ溝は、異なるコンポーネントの光学ポートの位置を合わせ、光軸確保に必要なお客様の作業を最小化します。

当社では、自社の部品や他社の部品と、アリ溝を用いて結合できるコンポーネントを多く製造しています。対応するアリ溝を簡単に確認いただけるように、当社の部品に付いているアリ溝の種類に呼称(Dxxなど)を付けさせていただいています。この呼称は当社独自のもので、他の顕微鏡メーカに共通する呼称ではありませんのご注意ください。当社のアリ溝の種類一覧と、その主な寸法は右表をご参照ください。

当社のCerna® 顕微鏡では、対応するコンポーネントのみが結合できるよう、顕微鏡のそれぞれの部分で異なる種類のアリ溝が使用されています。例えば落射照明モジュール WFA2002 のアリ溝はD1Nオス型で、顕微鏡ボディの落射照明用アームのD1Nメス型アリ溝と結合します。XY顕微鏡ステージCSS2001のアリ溝はD1Yメス型で、取付けアームCSA1051のD1Yオス型アリ溝と結合します。

それぞれのコンポーネントのアリ溝の種類については下記の赤いアイコン(Docs Icon)をクリックし、図をご覧ください。メス型アリ溝付きのアダプタの図では、ロック用止めネジに必要な六角レンチのサイズも記載されています。なお、機械的に結合しても必ずしも光学的に適合しているとは限りません。光学的適合性については当社のウェブサイトでご確認ください。

ご自身でアリ溝を機械加工したい場合には、右表にある各アリ溝の外径や角度(下の図で定義)をご参照ください。ただし、アリ溝の高さはご自身でお決めください。また、円形状のアリ溝では、内径および内孔径もご自身でお決めいただく必要があります。これらの値は同じ種類のアリ溝でも異なります。互いに適合するように設計された部品を使用すれば、確実に結合させることができます。

摩耗を低減し、かつ接続を容易にするために、多くのアリ溝では面取りや、窪み(リセス)などの機械加工が施されています。下の図はそのいくつかの例です。

Male Microscope Dovetails
Click to Enlarge

円形状のオス型アリ溝の加工方法の2例です。
Female Microscope Dovetails
Click to Enlarge

円形状のメス型アリ溝の加工方法の2例です。

Posted Comments:
t.dzelzainis  (posted 2016-03-09 17:42:25.547)
Hi, Just an idea. I think it would be useful to do cage mount plates which had two holes for post mounting spaced at 25mm to match a breadboard. Often cage mounts have long extensions which make them very susceptible to accidental rotations. Being able to mount on two posts would eliminate this problem. Also it would allow people to build their own version of your U-bench. Cheers, Tom.
besembeson  (posted 2016-03-10 03:59:22.0)
Response from Bweh at Thorlabs USA: Thanks very much for your suggestion. We will review this.
lcoutu  (posted 2015-06-05 03:12:35.893)
Is it possible to have this product in the metric system?
besembeson  (posted 2015-08-28 05:16:36.0)
Response from Bweh at Thorlabs USA: The cage systems are universal and they work for both metric and imperial systems. The interconnecting components have no metric or imperial versions generally.
tcohen  (posted 2012-06-14 10:39:00.0)
Response from Tim at Thorlabs: Thank you for your feedback! We like this idea and will add this functionality to the product. We are currently working on releasing many new products and as soon as the workload lightens we will implement your design. Thank you again for sharing your time and idea!
schneider  (posted 2012-06-08 12:51:22.0)
A remark: It would be nice to have the LCP02 also post mountable.
Javier  (posted 2010-06-10 15:18:41.0)
Response from Javier at Thorlabs to jc7: we may be able to offer this as a special item. I will contact you with more information.
jc7  (posted 2010-06-09 17:09:13.0)
Hello, Is it possible to make the 30 mm to 60 mm Cage Plate Adapter (LCP02) with a Nylon-Tipped Thumbscrew as an Fixed Ø1" Optic Mount instead of the SM1 threading? I would like to mount a Beam Expander (BE05M) in my mostly 30mm cage system.

60 mmケージプレート、SM2ネジ付き、厚さ12.7 mm

  • 厚さ8.9 mm以内のØ50 mm~Ø50.8 mm(Ø2インチ)光学素子を直接保持
  • 60 mmケージシステムのアセンブリ内で光学素子を取り付け
  • 標準のSM2ネジ切り穴付き
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け用M4タップ穴

LCP01/Mは、当社で最も人気の高い60 mmケージプレートの1つです。中央には厚さ8.9 mm以内のØ50 mm~Ø50.8 mm(Ø2インチ)光学素子に対応するSM2ネジ切り穴が付いています。また、固定リングSM2RR(開口Ø48.3 mm)が2個付属しており、ケージプレート内で光学素子を固定できます。各ケージロッドの貫通穴には、側面に0.05インチ六角レンチ(1.3 mm)でLCP01/Mをケージ内に固定できるロック用#4-40止めネジが付いています。その他には、M4タップ穴が1つ付いており、ポスト取り付け用やOEM用途に使用できます。ページ上部の写真のように、LCP01/Mには、小さな窪みがあり、それがミリ規格であることを表しています。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP01 Support Documentation
LCP0160 mmケージプレート、SM2ネジ付き、厚さ0.5インチ、固定リングSM2RR 2個付属(インチ規格)
¥5,346
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP01/M Support Documentation
LCP01/M60 mmケージプレート、SM2ネジ付き、厚さ12.7 mm、固定リングSM2RR 2個付属 (ミリ規格)
¥5,346
Today

60 mmケージプレート、SM2ネジ付き、厚さ 22.9 mm

  • 厚さ17.8 mmまでのØ50 mm~Ø50.8 mm(Ø2インチ)光学素子を直接保持
  • 60 mmケージシステムのアセンブリ内に光学素子を取り付け
  • 標準のSM2ネジ切り穴付き
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け用M4タップ穴

LCP01T/Mは、当社で最も厚みのあるØ50 mm~Ø50.8 mm(Ø2インチ)光学素子をケージに取り付ける用途のケージプレートです。中央には厚さ17.8 mm以内の光学素子に対応するSM2ネジ切り穴があります。固定リングSM2RR(開口Ø48.3 mm)が2個付属しており、ケージプレートの開口内に光学素子を固定することができます。ケージロッドの貫通穴には、側面に0.05インチ六角レンチ(1.3 mm)で固定できるロック用#4-40止めネジがついており、ケージ内のLCP01T/Mをしっかりと締めて保持します。さらに、ポスト取り付け用としてM4タップ穴があります。LCP01/Mと同様にLCP01T/Mには小さな窪みが付いており、それがミリ規格であることを示しています(ページ上部にある写真をご確認ください)。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP01T Support Documentation
LCP01TCustomer Inspired! 60 mmケージプレート、SM2ネジ付き、厚さ0.9インチ、固定リングSM2RR 2個付属(インチ規格)
¥5,275
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP01T/M Support Documentation
LCP01T/MCustomer Inspired! 60 mmケージプレート、SM2ネジ付き、厚さ22.9 mm、固定リングSM2RR 2個付属(ミリ規格)
¥5,275
Today

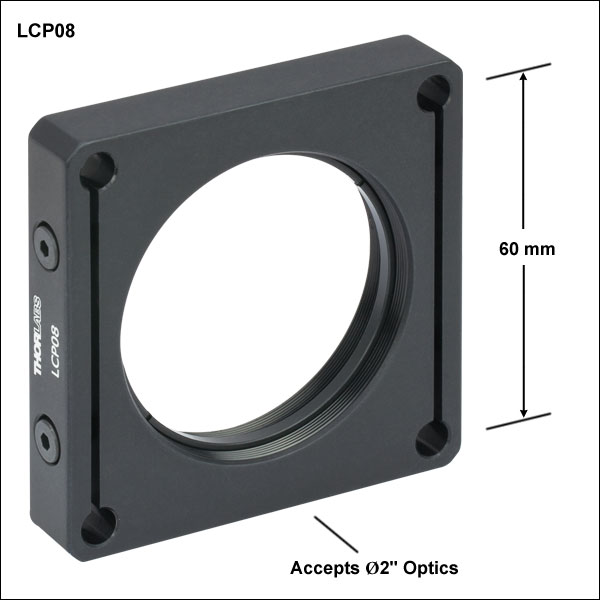

60 mmケージシステム用ネジ切り加工付きプレート、高性能クランプ付き、厚さ12.7 mm

LCP08
Click to Enlarge
フレクシャークランプ機構の画像
  • 厚さ8.9 mmまでのØ50 mm~Ø50.8 mm(Ø2インチ)の光学素子を直接保持
  • 60 mmケージシステムアセンブリ内で光学素子を取り付け
  • 標準のSM2ネジ切り穴付き
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け用M4タップ穴

LCP08/Mは、LCP01/Mの設計をさらに改善した製品です。中心にSM2シリーズのネジ切り加工が施されている点と、M4の取付け用ネジ穴が開いている点は共通ですが、当社のERロッドに対してより安定なフレクシャークランプ機構が付与されている点が異なります。4個のキャップスクリュにはそれぞれ2.5 mmの六角ソケットが有りますが、これによってフレクシャークランプが動作します。フレクシャークランプによってERロッドとの接触面が広くなります。LCP08/Mの中心にあるネジ切り加工が施された穴は、厚さが8.9 mmまでのØ50 mm~Ø50.8 mm(Ø2インチ)の光学素子を直接保持することが可能です。固定リングSM2RR(開口Ø48.3 mm)が1つ付属しますが、光学素子を直接固定するためには2つ目のSM2RRをご購入いただく必要があります。さらに厚みのある光学素子については、SM2のレンズチューブに取り付けた後にケージプレートにネジ締めすることでマウントできます。このページの上に掲載されているLCP01/Mと同様に、LCP08/Mにもミリ規格の製品であることを示す小さな窪みがM4タップ穴の横にあります。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP08 Support Documentation
LCP0860 mmケージプレート、SM2ネジ付き、高性能クランプ付き、厚さ0.5インチ、固定リングSM2RR 1個付属(インチ規格)
¥6,893
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP08/M Support Documentation
LCP08/M60 mmケージプレート、SM2ネジ付き、高性能クランプ付き、厚さ12.7 mm、固定リングSM2RR 1個付属(ミリ規格)
¥6,893
Today

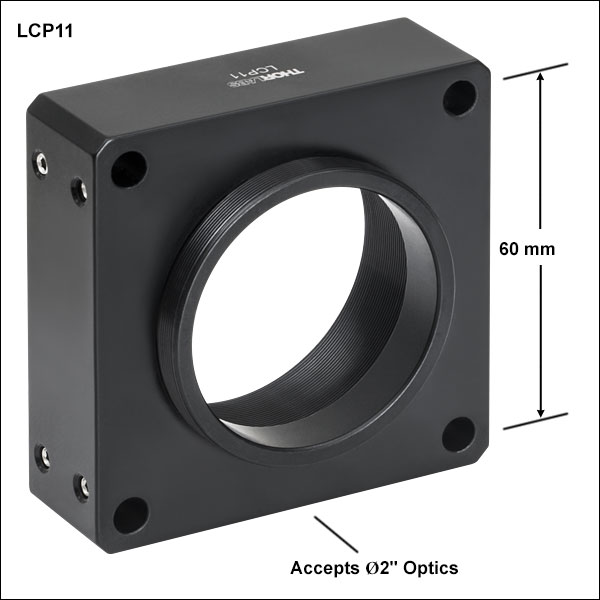

60 mm ケージプレート、SM2内ネジ&SM2外ネジ付き、厚さ 29.2 mm

  • 厚さ16.5 mmまでのØ50 mm~Ø50.8 mm(Ø2インチ)の光学素子を直接保持
  • 60 mmケージシステムアセンブリ内で大型の光学素子をマウント
  • SM2内ネジとSM2外ネジ付き
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け用M4タップ穴付き
  • マウントした光学素子に影響を与えずSM2ネジ付き部品の追加や取外しが可能

LCP11/Mをご使用いただくと、SM2ネジ付き部品と一緒にØ50 mm~Ø50.8 mm(Ø2インチ)の光学素子をケージに取り付けることが可能です。このケージプレートには、片側にSM2内ネジ付き内孔、もう一方の側にSM2外ネジが付いており、開口はØ44.5 mmとなっています。固定リングSM2RRが1個付属しているので、こちらを使用してケージプレートの内側の縁に対して光学素子を固定することができます。曲率の大きいレンズには、より厚みのある固定リング(別売り)もございます。ケージロッド用貫通穴の側面にロッドを固定するため止めネジ(セットスクリュ)が付いています。固定用に2 mm六角レンチが付属します。さらに、M4タップ穴が1つあり、ポストに取り付けることができます。このページの上に掲載されているLCP01/Mと同様に、LCP11/Mにもミリ規格の製品であることを示す小さな窪みがM4タップ穴の横にあります。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP11 Support Documentation
LCP11Customer Inspired! 60 mmケージプレート、SM2内ネジ&SM2外ネジ付き、 固定リングSM2RR 1個付属(インチ規格)
¥13,683
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP11/M Support Documentation
LCP11/MCustomer Inspired! 60 mmケージプレート、SM2内ネジ&SM2外ネジ付き、 固定リングSM2RR 1個付属(ミリ規格)
¥13,683
Today

薄型60 mmケージプレート、SM2ネジ付き、ポスト取り付け不可

  • 厚さ 3 mm までのØ50 mm~Ø50.8 mm(Ø2インチ)光学素子を直接取り付け可能
  • 2種類の厚みでご用意:6 mm、8 mm
  • 標準的なSM2ネジ付き
  • ポストに取り付け不可

ケージプレートLCP6SならびにLCP8Sは、ほかのSM2ネジ付き部品と同様にØ50 mm~Ø50.8 mm(Ø2インチ)光学素子をケージ内に取り付けます。6 mmと8 mmの厚みは当社が提供する60 mmケージプレートの中で最も薄い製品です。どちらのプレートにも当社のSM2ネジ付きオプトメカニクス部品が取り付け可能なSM2ネジ付き穴が付いています。LCP6Sには固定リングSM2RRが1個付属しており、ケージプレートの内側の突き当てを利用して光学素子を固定することができます。 固定リングSM2RRの開口はØ48.5 mmで、厚みは2.5 mmです。LCP8Sは厚み8 mmと同じ深さのネジ加工がされています。こちらの製品には突き当てはございませんのでご注意ください。固定リングはLCP8Sには付属していませんが、別途ご購入が可能です。これらのプレートは薄型のため、ケージシステム内で光学部品を狭い間隔で配置することが可能です。ケージロッド用の貫通穴は側面にロック用M4止めネジ(セットスクリュ)があるので、2.0 mm六角レンチを用いてしっかりと固定できます。なお、こちらのケージプレートは上記のLCP01/MおよびLCP01T/Mのようなポスト取り付け用のタップ穴は付いておりません。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LCP6S Support Documentation
LCP6SCustomer Inspired! 60 mmケージプレート、SM2ネジ付き、厚さ6 mm、固定リングSM2RR 1個付属
¥5,837
Today
LCP8S Support Documentation
LCP8SCustomer Inspired! 60 mmケージプレート、SM2ネジ付き、厚さ8 mm
¥6,113
Today

60 mmケージプレート、2重穴構造、Ø50 mm~Ø50.8 mm(Ø2インチ)光学素子用

  • 厚さ6.9 mm以上のØ50 mm~Ø50.8 mm(Ø2インチ)光学素子を直接保持
  • 60 mmケージシステムアセンブリ内で大型の光学素子をマウント
  • ナイロン製の止めネジ(セットスクリュ)で締めてしっかり固定
  • M4のタップ穴でØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取付け可能

LCP06/Mは、Ø50 mm~Ø50.8 mm(2インチ)の2重穴がある60 mmケージプレートで、この2重穴で光学素子を中央に固定します。先端がナイロン製のロック用止めネジは、第3接点となり、厚さ6.9 mm以上の光学素子をしっかりと固定します。各ケージロッドの貫通穴には側面にロック用#4-40止めネジがあり、0.05インチ(1.3 mm)六角レンチを用いて60 mmケージシステム内にLCP06/Mをしっかりと保持します。また、M4タップ穴が1つ付いており、ポストの取付けやOEM用途に使用できます。尚、LCP06/MにはM4タップ穴の横に小さな窪みがあり、それがミリ規格であることを表しています。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP06 Support Documentation
LCP06Customer Inspired! 60 mmケージプレート、Ø2インチ光学素子用2重穴、#8-32タップ穴付き(インチ規格)
¥4,819
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP06/M Support Documentation
LCP06/MCustomer Inspired! 60 mmケージプレート、Ø50 mm~Ø50.8 mm光学素子用2重穴、M4タップ穴付き(ミリ規格)
¥4,819
Today

60 mmケージプレート、Ø56.0 mm(Ø2.2インチ)内孔付き

  • SM2レンズチューブに対応するØ56.0 mm(Ø2.2インチ)内孔
  • 60 mmケージシステムに対応
  • 先端がナイロン製の止めネジ(セットスクリュ)と2重穴によってレンズチューブをしっかりと保持
  • ポスト取付け不可

ケージプレートLCP09は、当社のSM2レンズチューブを滑り込ませ、先端がナイロン製の止めネジで位置固定することができます。このケージプレートは、ネジ付きケージプレートにレンズチューブをねじ込むことがふさわしくない用途でお使いいただけます。2重穴設計によって3ヶ所で接するので、しっかりと安定した取付けが可能です。各ケージロッドの貫通穴には、側面に0.05インチ(1.3 mm)六角レンチで固定できるロック用#4-40止めネジが2つ付いています。

このプレートは、他の多くのケージプレートとは異なり、取付け用のタップ穴は付いておりませんのでご注意ください。当社のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストのネジと内孔の開口は、内孔のサイズの問題で干渉し合います。そのため、このケージプレートはØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストには直接取り付けることができません。このプレートを使用しているケージシステムは、他の方法を用いて支える必要があります。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LCP09 Support Documentation
LCP09Customer Inspired! 60 mmケージプレート、SM2レンズチューブ用Ø56.0 mm(Ø2.2インチ)内孔付き
¥5,944
Today

SM30内ネジおよびアリ溝付きケージシステム、Ø30 mm光学素子用

LCPN1 back side
Click to Enlarge

D5Yメス型アリ溝付きアダプタLCPN3
  • SM30レンズチューブならびにØ30 mm光学素子に対応するSM30内ネジ
  • 60 mmケージシステムアセンブリ内で光学素子をマウント
  • Cerna®顕微鏡ほかNikonならびにOlympus製顕微鏡に取り付け可能な円形のアリ溝付き

SM30ネジ付きケージプレートは、Ø30 mm光学素子のほかSM30シリーズレンズチューブなどのSM30ネジ付き部品をケージシステムに取り付け可能にします。こちらの4種類のケージプレートにはSM30内ネジが付いており、それぞれの内孔の厚さはLCPN1が24.4 mm、LCPN2が19.3 mm、LCPN3が12.2 mm、LCPY2が20.2 mmとなっています。また、光学素子をケージプレートに固定するための固定リングSM30RR(開口部Ø27.9 mm)が2個付属します。

ケージプレートには60 mmケージシステムに対応したØ6 mmケージロッド用の貫通穴が4つあり、側面にロック用止めネジ(2 mm六角)でロッドを固定することができます。LCPN1、LCPN2ならびにLCPY2の片面には30 mmケージシステム取付け用に30 mm間隔のタップ穴が4つ付いています。

また、Cerna顕微鏡用部品やNikon製の正立および倒立顕微鏡、Olympus製IXおよびBX顕微鏡に接続可能な円形のアリ溝も付いています。LCPN1のD3Nオス型アリ溝は、Cerna顕微鏡やNikon製Eclipse Ti倒立型およびEclipse正立型顕微鏡のコンデンサーホルダに対応します。LCPN2とLCPN3のどちらにもD1Nオス型アリ溝が付いており、Cerna部品やNikon製Eclipse Ti倒立型およびEclipse正立型顕微鏡の三眼鏡筒ポートに対応します。さらにLCPN3にはD5Yメス型アリ溝が付いており、D5Yオス型アリ溝のOlympus製三眼鏡筒にご使用いただけます。 LCPY2にはOlympus製BXまたはIX顕微鏡の三眼鏡筒ポートに接続できるD5Yオス型アリ溝が付いています。互換性についての詳細は顕微鏡の製品ページをご覧ください。

アリ溝の型番は当社独自の称呼です。詳細については「顕微鏡のアリ溝」タブをご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LCPN1 Support Documentation
LCPN1Nikon製EclipseまたはCerna顕微鏡コンデンサ用アダプタ、D3Nオス型アリ溝、SM30内ネジ、30 mmならびに60 mmケージ対応
¥13,792
Today
LCPN2 Support Documentation
LCPN2Nikon製EclipseまたはCerna顕微鏡三眼鏡筒用アダプタ、D1Nオス型アリ溝、SM30内ネジ、30 mm&60 mmケージシステム対応
¥14,481
Today
LCPN3 Support Documentation
LCPN3Customer Inspired! Nikon製EclipseまたはCerna顕微鏡三眼鏡筒用アダプタ、D1Nオス型アリ溝、D5Yメス型アリ溝、SM30内ネジ、60 mmケージシステム対応
¥9,534
3-5 Days
LCPY2 Support Documentation
LCPY2Olympus製BXまたはIX顕微鏡三眼鏡筒用アダプタ、SM30内ネジ、30 mmケージシステム対応
¥13,309
Today

ケージプレートアダプタ、30 mm-60 mm

  • 30 mmケージシステムと60 mmケージシステムを結合
  • 中央には厚さ9 mm以内のØ25 mm~Ø25.4 mm(Ø1インチ)光学素子取付け用SM1タップ穴付き
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け用のM4ネジ穴

LCP02/Mは、当社の Ø6 mmケージロッドで 30 mmと 60 mmのケージアセンブリを結合するのに便利です。 中央には厚さ9 mm以内の光学素子をマウントできる SM1ネジ切り穴があります(固定リングSM1RRは別売り)。 各ケージロッドの貫通穴には、側面に1.3 mm(0.050インチ)六角レンチで固定できるロック用#4-40止めネジが付いています。 LCP02/MにはØ12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け用にM4タップ穴も付いています。M4タップ穴が付いている表面は、Ø25 mm~Ø25.4 mm(Ø1インチ)ポストに対応できるほど広くはありません。

また、これらのケージプレート2個を使用して、30 mmケージシステムのサブアセンブリを固定することができ、アセンブリ全体(LCP02/M、30 mmサブシステム、LCP02/M)を単一のオプトメカニクスユニットのように60 mmケージロッドに沿ってスライドさせることができます。 ケージプレートアダプタSP05/M(上記掲載)を使用することによって、16 mmケージアセンブリも簡単に取り付けられます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP02 Support Documentation
LCP02ケージプレートアダプタ、30 mm-60 mm (インチ規格)
¥5,486
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP02/M Support Documentation
LCP02/MCustomer Inspired! ケージプレートアダプタ、30 mm-60 mm (ミリ規格)
¥5,486
Today

60 mmブランクケージプレート

  • 主にERケージロッドと使用する部品の取付け用
  • 4隅に貫通穴
  • M4タップ穴により、ポストに取付け可能
  • 黒色アルマイト加工アルミニウム

ブランクケージプレートは、標準的なネジや穴のサイズでは対応できないカスタム仕様での取付け要求や、OEMレベルでの要求に対応するのに適しています。カスタムサイズの穴やネジは、ドリル&タップキットを使用して加工することができます。LCシリーズの60 mmシステム用ケージプレートは、Ø50 mm~Ø50.8 mm(Ø2インチ)光学部品をベースとした光学システムの構築に適しています。ケージプレートの隅には、4つの貫通穴が付いています。この穴はERロッドにフィットするように加工されていて、プレート側面にあるロック用#4-40止めネジを使って固定、その際に1.3 mm(0.050インチ)六角レンチを用いるとしっかりと固定することができます。LCP03/Mには、ミリ規格の製品であることを示す小さな窪みがあります。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP03 Support Documentation
LCP0360 mmブランクケージプレート (インチ規格)
¥5,030
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP03/M Support Documentation
LCP03/M60 mmブランクケージプレート (ミリ規格)
¥5,030
Today

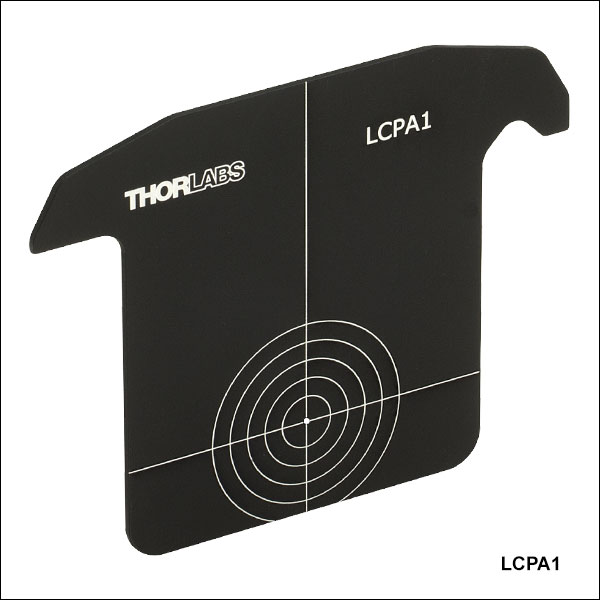

60 mmケージシステム用アライメントプレート

  • 素早いドロップイン式可視ビームアライメントツール
  • 60 mmケージアセンブリの中心に小さな貫通穴

アライメント用プレートLCPA1は、60 mmケージを使った光学系のアライメントに便利なツールです。このドロップイン式プレートは、Ø1 mm貫通穴がケージアセンブリの中心に位置するので、可視ビームのアライメントや調整に便利です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LCPA1 Support Documentation
LCPA160 mmケージシステム用アライメントプレート
¥2,518
Today
