Ø38.1 mm(Ø1.5インチ)光学素子用レンズチューブ


  • Lens Tubes Accept Ø1.5" (Ø38.1 mm) Optics
  • Compatible with All SM1.5-Threaded Components
  • Stackable Design Enables Construction of Multi-Element Optical Systems

SM1.5L03

0.3" Thread Depth

SM1.5L05

0.5" Thread Depth

SM1.5L10

1.00" Thread Depth

SM1.5L20

2.00" Thread Depth

SM1.5RR

SM1.5 (1.535"-40) Retaining Ring

Related Items


Please Wait
Lens Tube Engraving
Click to Enlarge

刻印付きのレンズチューブをほかのレンズチューブに取り付けた場合、接続端の刻印は見えなくなります。
Additional Lens Tube Sizes
Ø1/2"
Ø1"
Ø30 mm
Ø2"
Ø3"
Adapters Button

特長

  • レンズチューブ長さ:7.6 mm~50.8 mm
  • Ø38.1 mm(Ø1.5インチ)光学素子が直接取り付け可能

レンズチューブは、光が外に漏れない小型光学サブアセンブリの構築に適しています。こちらのØ38.1 mm(Ø1.5インチ)光学素子用レンズチューブは、1個または数個の光学素子の筐体としてご使用いただけます。光学素子は、レンズチューブ内の任意の位置に固定リングによって固定します。その際はSMスパナレンチを使用します。重ね付けが可能なレンズチューブにはそれぞれ固定リングが1個付属します。固定リングは別途追加でもお買い求めいただけます。このページで紹介しているØ38.1 mm(Ø1.5インチ)光学素子用レンズチューブのほかにも、Ø12.7 mm(Ø1/2インチ)~Ø76.2 mm(Ø3インチ)光学素子用のレンズチューブもご用意しております。いずれもレンズチューブの径によりSM規格のネジ付きとなっています。異なるサイズのレンズチューブは右の表からご覧いただけます。

Lens Tube Compatible Products
Thread
Adapters
Terminated Fiber
Adapters
Fixed Fiber Collimator
Adapters
Kinematic Fiber Collimator
Adapters
LED MountsLD MountsAspheric Lens MountsIrises, Apertures, and ShuttersAlignment Tools

ネジ仕様

下記はネジの概要についての説明です。仕様や寸法の詳細については、市販のMachinery's Handbook等をご参照ください。

ネジ山の名称
ネジ山は頂点(crest)、斜面(flank)、谷(root)の3つが繰り返されることで構成されています(右図参照)。特殊な場合を除き、ネジ山は、頂点または谷の中心に垂直な線を描いたとき、両側が対称的で、同じ角度で傾斜しています。隣り合うネジ山の間の距離はネジピッチと呼ばれます。フランク角とは、ネジ軸に対して垂直な線と斜面がなす角度と定義します。別途特記のない限り、ネジ山の斜面角度は30°なので、斜面と斜面の間の角度は合計で60°となります。それぞれの名称は右の図で示されています。

ネジの外径はネジ山の頂点の径、内径はネジの谷の径となります。ほとんどのネジでは頂点や谷の先端が鋭点ではないため、外径や内径の定義には頂点や谷を丸めた値が含まれています。ピッチ径は、外径と内径のおおよその中間値となります。

Thread Form
Thread Formはネジの特長を定義しています。世界の多くで使用されているのはISOミリネジで、国際単位系で測定されています。またアメリカではインチ単位で測定されたユニファイネジが一般的です。ユニファイネジには様々な形状がありますが、UN規格は谷の輪郭が平ら、UNR規格では丸くなります。UNやUNRに文字を追加することによりネジ山の形状が詳細に説明されます。例えば谷の輪郭が平ら(UN規格)で極細目(extremely fine)のネジはUNEFネジとなります。またユニファイネジ規格で特殊なネジはUNSネジとなります。

Thread Series
ほとんどのネジはThread Seriesで識別されます。Thread Seriesは外径とネジ山の密度で示されます。ネジ山の密度はミリネジではネジピッチ、ユニファイネジではThreads per Inch(TPI)で規定されています。ユニファイネジの場合、1/4"-20キャップスクリュのバレルは直径が1/4インチ、ピッチは20 TPIと表されます。ミリ規格のM4 x 0.7キャップスクリュのバレルは直径が4 mm、ピッチが0.7 mmです。M4 x 0.7はよくM4に省略されています。

Unified Thread Class Tolerancing
LocationLooseOptimalStrict
Internal1B2B3B
External1A2A3A
Metric Thread Tolerance Positions
LocationLooseOptimalStrict
Internal-GH
Externale or fgh
Metric Thread Tolerance Grades
DimensionLocationTolerance Gradesa
Minor DiameterInternal4, 5, 6, 7, 8
Major DiameterExternal4, 6, 8
Pitch DiameterInternal4, 5, 6, 7, 8
External3, 4, 5, 6, 7, 8, 9
  • 公差等級が上がると公差が大きくなります。通常の長さのはめあいでは下線が引いてある等級が使用されます。

Thread Class
ネジ山の公差と許容差は、ネジのクラス(thread class)によって示されます。ユニファイネジは英数字で識別されます。数字は1から3まであり、大きいほど公差が厳しくなります。また、Aは外ネジ、Bは内ネジを示しています。

ミリネジは、数字の3から9までの公差等級と、eからhまでの公差位置で公差が決まります。等級がそのまま公差の度合を示しており、数字が小さいほど公差が厳しくなります。位置はピッチ径からの公差の距離を示しています。またアルファベットの大文字は内ネジ、小文字は外ネジです。

Machinery's Handbook, 29th Edition, p. 1885より(和訳):「公差域クラスは、最初にピッチ径の等級と位置が記述され、次に外ネジの場合は外径のの等級と位置、内ネジの場合は内径の等級と位置が記述されます。よって外ネジの場合は4g6g、内ネジの場合5H6Hというような表記となります。2つの等級と位置が同じの場合は、繰り返す必要がないため、4g4gの場合は4g、5H5Hの場合は5Hとなります。」

当社のSMシリーズ規格
SMシリーズ規格は、当社のレンズチューブやケージシステム部品に使用されています。下表はご用途に合ったコンポーネントを機械加工する際にご参照ください。多くのSMシリーズネジ規格は特殊ネジ(UNSネジ)で、側面角度は30°、ネジクラスは2A および2Bになっております。ただしSM30シリーズネジはミリネジで、側面角度は30°、公差は6H/6gです。当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。こちらに掲載されていないネジの規格については当社までお問い合わせください。

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0 UNS-2AInternal Thread, 0.535"-40.0 UNS-2B
Max Major Diameter0.5340"Min Major Diameter0.5350"
Min Major Diameter0.5289"Min Pitch Diameter0.5188"
Max Pitch Diameter0.5178"Max Pitch Diameter0.5230"
Min Pitch Diameter0.5146"Min Minor Diameter (and 83.3% of Thread)0.508"
Max Minor Diameter0.5069"Max Minor Diameter (and 64.9% of Thread)0.514"
RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0 UNS-2AInternal Thread, 0.800"-36.0 UNS-2B
Max Major Diameter0.7989"Min Major Diameter0.8000"
Min Major Diameter0.7934"Min Pitch Diameter0.7820"
Max Pitch Diameter0.7809"Max Pitch Diameter0.7866"
Min Pitch Diameter0.7774"Min Minor Diameter (and 83.3% of Thread)0.770"
Max Minor Diameter0.7688"Max Minor Diameter (and 64.9% of Thread)0.777"
C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras
External Thread, 1.000"-32.0 UN-2AInternal Thread, 1.000"-32.0 UN-2B
Max Major Diameter0.9989"Min Major Diameter1.0000"
Min Major Diameter0.9929"Min Pitch Diameter0.9797"
Max Pitch Diameter0.9786"Max Pitch Diameter0.9846"
Min Pitch Diameter0.9748"Min Minor Diameter (and 83.3% of Thread)0.966"
Max Minor Diameter0.9651"Max Minor Diameter (and 64.9% of Thread)0.974"
SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0 UNS-2AInternal Thread, 1.035"-40.0 UNS-2B
Max Major Diameter1.0339"Min Major Diameter1.0350"
Min Major Diameter1.0288"Min Pitch Diameter1.0188"
Max Pitch Diameter1.0177"Max Pitch Diameter1.0234"
Min Pitch Diameter1.0142"Min Minor Diameter (and 83.3% of Thread)1.008"
Max Minor Diameter1.0068"Max Minor Diameter (and 64.9% of Thread)1.014"
SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5 x 0.5 – 6H/6gInternal Thread, M30.5 x 0.5 – 6H/6g
Max Major Diameter30.480 mmMin Major Diameter30.500 mm
Min Major Diameter30.371 mmMin Pitch Diameter30.175 mm
Max Pitch Diameter30.155 mmMax Pitch Diameter30.302 mm
Min Pitch Diameter30.059 mmMin Minor Diameter (and 83.3% of Thread)29.959 mm
Max Minor Diameter29.938 mmMax Minor Diameter (and 64.9% of Thread)30.094 mm
SM1.5 Threading: Ø1.5" Lens Tubes
External Thread, 1.535"-40 UNS-2AInternal Thread, 1.535"-40 UNS-2B
Max Major Diameter1.5339"Min Major Diameter1.535"
Min Major Diameter1.5288"Min Pitch Diameter1.5188"
Max Pitch Diameter1.5177"Max Pitch Diameter1.5236"
Min Pitch Diameter1.5140"Min Minor Diameter (and 83.3% of Thread)1.508"
Max Minor Diameter1.5068"Max Minor Diameter (and 64.9% of Thread)1.514"
SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0 UNS-2AInternal Thread, 2.035"-40.0 UNS-2B
Max Major Diameter2.0338"Min Major Diameter2.0350"
Min Major Diameter2.0287"Min Pitch Diameter2.0188"
Max Pitch Diameter2.0176"Max Pitch Diameter2.0239"
Min Pitch Diameter2.0137"Min Minor Diameter (and 83.3% of Thread)2.008"
Max Minor Diameter2.0067"Max Minor Diameter (and 64.9% of Thread)2.014"
SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0 UNS-2AInternal Thread, 3.035"-40.0 UNS-2B
Max Major Diameter3.0337"Min Major Diameter3.0350"
Min Major Diameter3.0286"Min Pitch Diameter3.0188"
Max Pitch Diameter3.0175"Max Pitch Diameter3.0242"
Min Pitch Diameter3.0133"Min Minor Diameter (and 83.3% of Thread)3.008"
Max Minor Diameter3.0066"Max Minor Diameter (and 64.9% of Thread)3.014"
SM4 Threading: Ø4" Lens Tubes
External Thread, 4.035"-40 UNS-2AInternal Thread, 4.035"-40.0 UNS-2B
Max Major Diameter4.0337"Min Major Diameter4.0350"
Min Major Diameter4.0286"Min Pitch Diameter4.0188"
Max Pitch Diameter4.0175"Max Pitch Diameter4.0245"
Min Pitch Diameter4.0131"Min Minor Diameter (and 83.3% of Thread)4.008"
Max Minor Diameter4.0066"Max Minor Diameter (and 64.9% of Thread)4.014"

Posted Comments:
user  (posted 2024-03-13 13:29:46.193)
Could slotted lens tubes like the ones available in 1" lens tube systems be made for 1.5" tube systems?
jdelia  (posted 2024-03-14 08:17:24.0)
Thank you for contacting Thorlabs. I have forwarded your request to our design engineers via our internal suggestion forum so that we may consider this as a catalog product line in the future.
user  (posted 2019-06-17 01:31:08.07)
Will you offer corresponding lens tube mounts (SM1.5 version of the SM1TC) and adapters to SM1 and 2?
llamb  (posted 2019-06-17 05:01:01.0)
Hello, thank you for contacting Thorlabs. We are indeed currently looking into offering thread adapters from SM1.5 to SM1 and SM2 threads. I have added your idea for SM1.5 lens tube mounts to our internal product forum as well. Thanks for the feedback!
Back to Top

Ø38.1 mm(Ø1.5インチ)光学素子用レンズチューブ

SM1.5Lxx Lens Tube Diagram
  • 重ね合わせて、複数の光学素子を使ったシステムの構築が可能
  • SM1.5ネジ内孔で、Ø38.1 mm(Ø1.5インチ)光学素子を取り付け可能

こちらのØ38.1 mm(Ø1.5インチ)光学素子用レンズチューブは、重ね付けが可能でコンパクトな光学アセンブリを迅速かつ簡単に組み立てることができます。直接SM1.5ネジ部品を取り付け可能なため、複雑なオプトメカニクスシステムにも柔軟に対応可能です。レンズチューブには、固定リングSM1.5RRが1個付属します。

Item #LInternal Thread Depth
SM1.5L030.33" (8.4 mm)0.30" (7.6 mm)
SM1.5L050.53" (13.5 mm)0.50" (12.7 mm)
SM1.5L101.03" (26.2 mm)1.00" (25.4 mm)
SM1.5L202.03" (51.6 mm)2.00" (50.8 mm)

AlternativesØ1/2", Ø1", Ø30 mm, Ø2", and Ø3" Stackable Lens Tubes
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM1.5L03 Support Documentation
SM1.5L03Customer Inspired! SM1.5レンズチューブ、ネジ深さ7.6 mm、固定リング1個付属
¥4,590
7-10 Days
SM1.5L05 Support Documentation
SM1.5L05Customer Inspired! SM1.5レンズチューブ、ネジ深さ12.7 mm、固定リング1個付属
¥4,713
Today
SM1.5L10 Support Documentation
SM1.5L10Customer Inspired! SM1.5レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
¥5,131
Today
SM1.5L20 Support Documentation
SM1.5L20Customer Inspired! SM1.5レンズチューブ、ネジ深さ50.8 mm、固定リング1個付属
¥5,759
Today
Back to Top

Ø38.1 mm(Ø1.5インチ)光学素子用固定リングとスパナレンチ

  • 固定リングSM1.5RRがØ38.1 mm(Ø1.5インチ)光学素子を固定
  • 調整中にビーム路を妨げない中空のスパナレンチSPW608
  • 調整機能付きスパナレンチSPW801:3.0 mm~73.4 mmの直径に対応

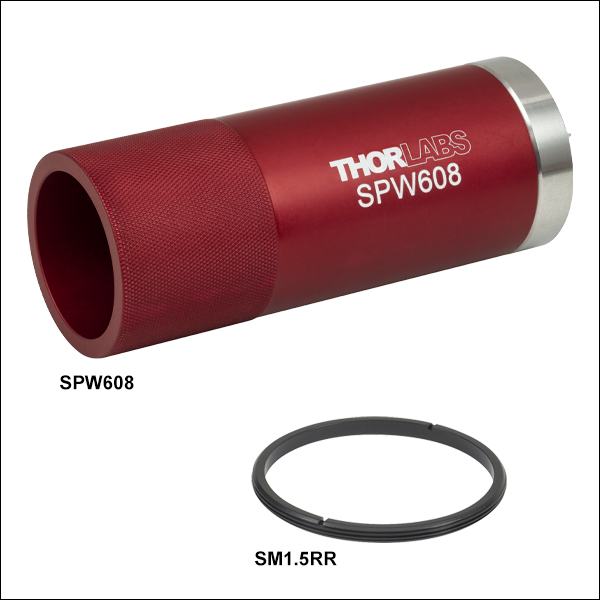

こちらの固定リングは光学部品を当社のSM1.5ネジ付きレンズチューブに固定するのにご使用いただけます。レンズチューブにはこの固定リングが1個付属します。固定リングは別途追加でもご購入いただけますので、固定リングを使用して同一のレンズチューブ内に複数の光学素子を固定することも可能です。スパナレンチSPW608または調整機能付きスパナレンチSPW801は、固定リングSM1.5RRの位置決めに使用できます。なお、SPW801が許容する最大トルクは9 N・mです。 当社では、スパナレンチの代わりに、1/4インチ六角レンチ(別売り)と組み合わせてお使いいただけるSM1.5スパナビットSPB1.5もご用意しています。
