95 mm光学コンストラクションレール

  • Stock Lengths from 66 mm to 2000 mm
  • 1- or 4-Sided Rails
  • Precision Rails with Higher Parallelism Tolerance Available
  • Custom Lengths Available


One-Sided Rail


95 mm Rail

Eight M6
Taps on
Each End

Side-Located T-Slots Accept
Rail Plates, Adapters, or T-Nuts


95 mm Rail End Plate

Related Items

Please Wait
XT95P12 Clamping Mechanism
Click to Enlarge
View Imperial Product List
Imperial Product List
XT95-2501XT95シリーズ、コンストラクションレール、250 mm
XT95P121レールプレート、95 mmレール用、長さ3.15インチ、1/4"-20タップ穴付き(インチ規格)
BA11取付けベース、1インチ x 3インチ x 3/8インチ(インチ規格)
PH31Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ3インチ (インチ規格)
View Metric Product List
Metric Product List
XT95-2501XT95シリーズ、コンストラクションレール、250 mm
XT95P12/M1レールプレート、95 mmレール用、長さ81.3 mm、M6タップ穴付き(ミリ規格)
BA1/M1取付けベース、25 mm x 75 mm x 10 mm(ミリ規格)
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
PH75/M1Ø12 mm~Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ75 mm (ミリ規格)

Click to Enlarge

エンドプレートXT95EC1(別売り)を付けた95 mm光学レール


  • 95 mm光学コンストラクションレール
  • 標準品の長さ:66 mm~1500 mm
  • T溝、外側のウィング形状部、M6タップ穴を用いてオプトメカニクス部品を取付け
  • 白色アルマイト加工または黒色アルマイト加工済み製品をご用意
  • 片側レールタイプには光学テーブル取付け用の貫通穴スロット
  • 長さの特注が可能


標準品の4面タイプの光学レールは、その1辺は95 mmで、長さが250 mm~1500 mmの範囲で5種類の製品があります。精密レールは、レール端の平行度の公差が±10 arcminで、66~600 mmの長さをご用意しております。片側レールタイプには長さ500 mmと1000 mmの製品があり、レールを光学テーブルに水平に固定するための貫通穴スロットが付いています。ご要望により、アルマイト処理された4面光学レールは、50~1500 mmの範囲で任意の長さのレールを特注でご提供することも可能です。精密レールは、66 mm~1500 mmの範囲での特注をお受けしています。加工済みの標準レールには耐久性のある白色アルマイト加工コーティング、精密レールには黒色アルマイト加工コーティングが施されています。

標準品の片面レールには、レールを光学テーブルに水平に固定するためのスロットが付いています。耐久性の高い白色アルマイトコーティングが施されたレールは長さ500 mmまたは1000 mmでご用意しており、黒色アルマイトコーティングが施されたレールは長さ250 mm、500 mmまたは750 mmでご用意しております。黒色アルマイト加工が施された片面レールには、レールの長さ方向での位置決めが精密かつ再現性良くできるよう1 mm単位の目盛りが刻印されています。カスタム仕様の片面レールも特注品としてお受けしています。白色アルマイト加工の場合は50 mm~1500 mm、黒色アルマイト加工の場合は50 mm~750 mmの範囲で対応可能です。当社までご連絡ください。

当社の95 mmシリーズのレール製品には、角度アダプタレベル調整脚ベースプレートがあります。さらに標準のオプトメカニクス部品に対応する取付け用プラットフォームTナットもご用意しています。XT95シリーズセットアップに66 mmのレールを組み込むためのサイズアダプタを用いると、ほとんどのオプトメカニクスのセットアップに適した汎用性の高い高剛性の構築用部品が得られます。

95 mmコンストラクションレールおよび95 mm精密コンストラクションレール用にエンドプレートをご用意しています。こちらのエンドプレートはレール端全体を覆うので、エッジによって損傷を受ける危険を低減することができます。

Posted Comments:
Carlos Reyes  (posted 2022-02-16 03:57:11.387)
Hello, I am currently designing an optomechanical setup using two xt95-20 90deg to each other. Could you contact me so I can double check that the rail will be able to hold all the weight of the rest of the optical components? Thanks
jdelia  (posted 2022-02-23 01:50:06.0)
Thank you for contacting Thorlabs. I have contacted you directly to discuss your application.
Fatih Toy  (posted 2021-01-27 19:23:37.06)
Hello, What is the tolerance of the length for XT95B-500 and XT95-500? We would like to use couple of them (either XT95-500 or XT95B-500) as the legs of a setup where the top is required to be level. Thanks
YLohia  (posted 2021-01-27 10:21:38.0)
Hello, thank you for contacting Thorlabs. The length tolerances for both the XT95B-500 and the XT95-500 is 19.685" +/- 0.005".
user  (posted 2019-09-23 06:29:40.027)
Hi - I agree with ludoangot's 2016 post regarding the need for a 95mm rail adapter plate to SM3 internal threads. Any chance of this please? (a 6-way corner cube, or a lid for the XT95C1 would also be very useful) Thanks
nbayconich  (posted 2019-09-24 10:04:18.0)
Thank you for contacting Thorlabs. I will reach out to you directly to discuss our custom capabilities.
mikael.malmstrom  (posted 2019-02-05 10:00:01.143)
Does the Eight holes on the ends go through the hole length of the rail. In other words, can I send cooling water through the holes?
llamb  (posted 2019-02-05 03:13:17.0)
Thank you for contacting Thorlabs. The M6 tapped holes on the ends of our 95 mm rails are not thru holes, but in fact have a thread depth of 1".
ludoangot  (posted 2016-11-16 14:49:26.467)
Hello, I welcome the introduction of your precision construction rail, anodized in black. Besides their intended use as optical rails (I've ordered one), I see the possibility to use them as long lens tube. For this it would be very useful that you offer a lens tube adapter plate, the equivalent of your XT66SM2, either or both for SM2 and SM3. If you make such adapter, how long would it take to see it in your catalog?
tfrisch  (posted 2016-11-28 02:38:26.0)
Hello, thank you for contacting Thorlabs. I see that you are already in contact with Technical Support about this custom request. We will also post this in our engineering forum.
martin.gersing  (posted 2016-10-21 12:22:29.21)
Dear Thorlabs, could you provide me with information about the manufacturing tolerances (especially the straightness-tolerances) of your XT95SP-1000 one-sided rail? Thanks in advance.
jlow  (posted 2016-10-24 04:27:32.0)
Response from Jeremy at Thorlabs: The straightness specification for the 1m long rail is 0.041".
jbrooker  (posted 2013-09-11 09:11:35.27)
please post the center to center dimension on the rail drawing for the t slot nut so I can fabricate my own adaptor
jlow  (posted 2013-09-11 09:45:00.0)
Response from Jeremy at Thorlabs: The center to center distance of the T-nut slots is 46mm. We will get the drawings updated.
yosuf.ahmed  (posted 2011-04-14 17:50:55.0)
So far so good
jjurado  (posted 2011-02-18 17:32:00.0)
Response from Javier at Thorlabs to kendra.albers@gtri.gatech.edu: Thank you for submitting your request. The XT95P1 rail plate and XT95P2 right angle carriage are tapped with M6 holes. However, we can provide versions of these plates with 1/4"-20 holes. I will contact you directly to set up a formal quotation. http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=2302
kendra.albers  (posted 2011-02-18 16:18:29.0)
Are there any rail carriages/ rail plates that work with the XT95SP rails that have 1/4-20 holes?
Thorlabs  (posted 2010-08-05 17:17:44.0)
Response from Javier at Thorlabs to o.suttmann: Thank you for your feedback. The manufacturing of an XT95-CUSTRAIL requires a customized tool setup. Due to that, the overall price per rail significantly goes down when ordering quantities of 3 or more, since the same setup can be used for all rails. Regarding the lead time, we can try to expedite your order without any additional charges.
o.suttmann  (posted 2010-08-03 13:33:18.0)
To whom it may concern, In my opinion, your XT95-CUSTRAIL is way too expensive. Especially, when taking into account up to four weeks of delivery time. Kind Regards, Oliver
Back to Top

コンストラクションレール、95 mm

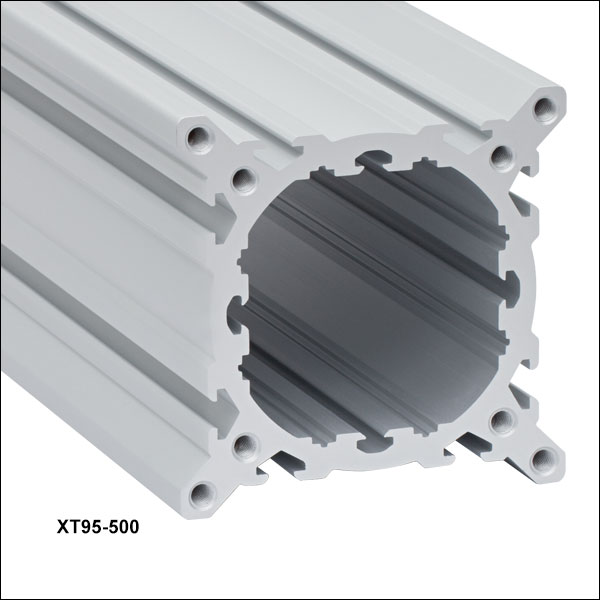

XT95RC1 on Rail Side
Click to Enlarge

  • 外側のウィング形状は取付け用アリ溝として機能
  • 両端に8個のM6ネジ穴あり
  • 耐久性のある透明アルマイト処理
  • 重量:1 mあたり7.0 kg

95 mmコンストラクションレールの角にはウィング形状がありますが、4個のアリ溝として機能して、4面にしっかりと部品が取り付けられます(右の写真参照)。 さらに各レールの側面には2本の平行なT溝があり、2本の溝の間隔は46.0 mmとなっています。 形状にこのような2つの特長があるので、レール用キャリッジレール用プレートTナットを用いて標準的なオプトメカニクス部品が取り付けられます。


4面タイプの光学レールは、250~1500 mmの5種類の長さでご提供可能です。長さの決まった標準品がお客様の用途に合わない場合は、50 mm~1500 mmの特注長さでご提供することも可能です。また、ご希望に応じてアルマイト処理無しのレールも50 mm~1500 mmの範囲でご提供可能です。詳細は下記青枠の案内をご参照ください。

また、±10 arcminの角度公差を持つ精密コンストラクションレールもご用意しています(下記参照)。

特注のご依頼について - 日本国内においては、本製品のカスタムのご依頼は長さ 50 mm~ 1500mmの範囲でお受けしております。尚、カスタム製品の納期は通常2か月以上を見込んでおります。お急ぎの場合、価格は高くなりますが国内加工にて承ることも可能です。短納期(国内加工)をご要望の場合、お見積りいたしますので当社までお問合せ下さい。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT95-250 Support Documentation
XT95-250XT95シリーズ、コンストラクションレール、250 mm
7-10 Days
XT95-500 Support Documentation
XT95-500XT95シリーズ、コンストラクションレール、500 mm
XT95-750 Support Documentation
XT95-750XT95シリーズ、コンストラクションレール、750 mm
XT95-1000 Support Documentation
XT95-1000XT95シリーズ、コンストラクションレール、1000 mm
XT95-1500 Support Documentation
XT95-1500XT95シリーズ、コンストラクションレール、1500 mm
7-10 Days
XT95-2000 Support Documentation
7-10 Days
XT95-CUSTRAILCustomized Rail from 50 to 2000 mm , Enter custom Length
Back to Top

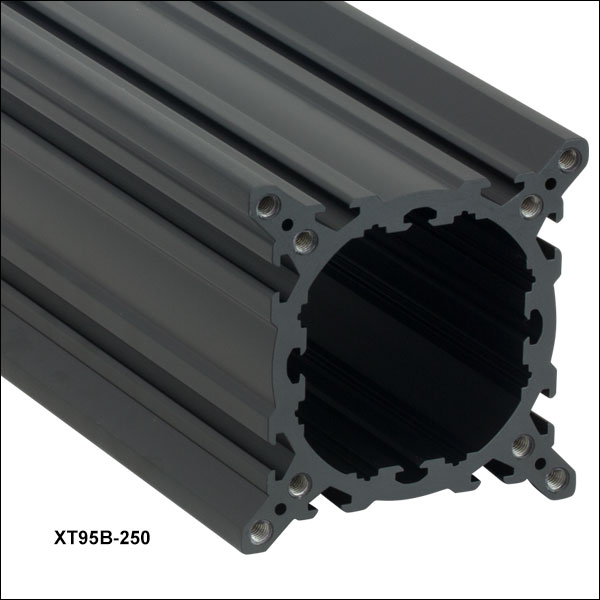

95 mm精密コンストラクションレール

  • レール端面の平行度±10 arcmin
  • 外側のウィング形状部によりアリ溝式の取付け面を形成
  • 両端にそれぞれ8つのM6タップ穴

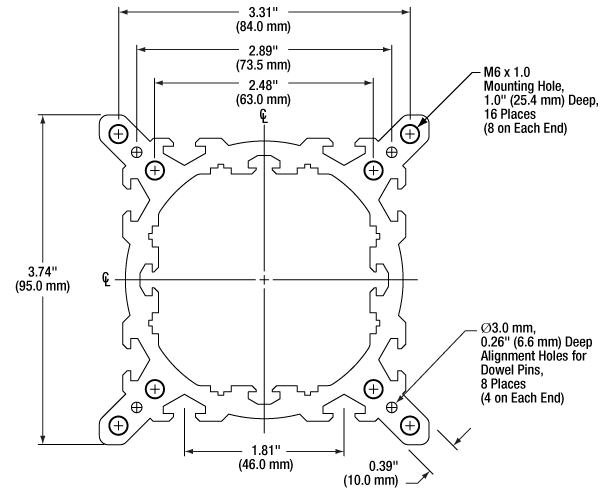

  • 両端にそれぞれ4つのØ3.0 mmアライメント用ピンホール
  • 黒色アルマイト加工コーティング
  • 質量:1 mあたり7.0 kg

こちらの95 mm精密コンストラクションレールは上記レールと似ていますが、精度が要求される実験セットアップ用として厳しい角度公差で設計されています。精密に作られた95 mmレールは、当社のCerna® 顕微鏡ボディの構築にも使用されています。レールの各側面には2本の平行なT溝があり、溝の間隔は46.0 mmです。これらの構造により、レール用キャリッジレール用プレートTナット などを用いて、標準的なオプトメカニクス部品を取り付けることができます。

外側のウィング形状部には8か所にM6タップ穴が付いています。それらのタップ穴を用いて当社のレベル調整脚ベースプレートと機械的に直接つなげられるようになり、レールアセンブリを平坦な表面に取り付けられるようになります。さらに精密レールのウィング形状部には、Cernaコンポーネントやカスタム仕様のセットアップに使用するための、Ø3.0 mmのアライメント用ピンホールが4つ付いています。

精密レールは、66~600 mmの範囲で7種類の長さをご用意しております。1500 mmまでのほかの長さをご希望の場合には、下記青枠の案内をご参照ください。

特注のご依頼について - 本製品のカスタムのご依頼は長さ 66 mm~ 1500mmの範囲でお受けしております。尚、カスタム製品の納期は通常2か月以上を見込んでおります。お急ぎの場合、価格は高くなりますが国内加工にて承ることも可能です。短納期(国内加工)をご要望の場合、お見積りいたしますので当社までお問合せ下さい。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT95B-66 Support Documentation
XT95B-66XT95シリーズ、精密コンストラクションレール、黒色アルマイト加工、66 mm
7-10 Days
XT95B-250 Support Documentation
XT95B-250XT95シリーズ、精密コンストラクションレール、黒色アルマイト加工、250 mm
XT95B-300 Support Documentation
XT95B-300XT95シリーズ、精密コンストラクションレール、黒色アルマイト加工、300 mm
7-10 Days
XT95B-350 Support Documentation
XT95B-350XT95シリーズ、精密コンストラクションレール、黒色アルマイト加工、350 mm
Lead Time
XT95B-400 Support Documentation
XT95B-400XT95シリーズ、精密コンストラクションレール、黒色アルマイト加工、400 mm
XT95B-500 Support Documentation
XT95B-500XT95シリーズ、精密コンストラクションレール、黒色アルマイト加工、500 mm
XT95B-600 Support Documentation
XT95B-600XT95シリーズ、精密コンストラクションレール、黒色アルマイト加工、600 mm
Back to Top

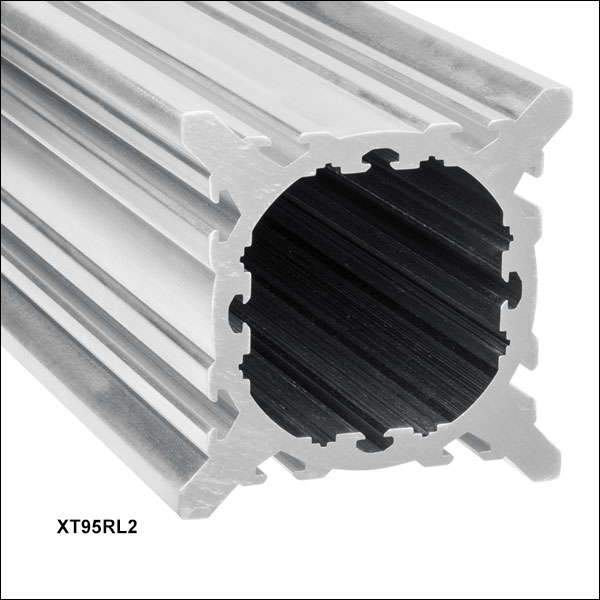

95 mm Construction Rail, Raw Extrusion (日本では販売しておりません)

  • Unanodized Extrusion for Custom Applications
  • 2 m (6.6') Length
  • Rail Ends are Not Tapped

The XT95RL2 is an unanodized, rough-cut extrusion for customers who prefer to machine and finish their own rails. Their aluminum construction makes it easy to machine them in your own machine shop.

Upon request, we can provide this extrusion in lengths up to 3.5 m (11.5'). Please contact Technical Support for a quote.

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT95RL2 Support Documentation
7-10 Days
Back to Top

片側タイプのレール、95 mm

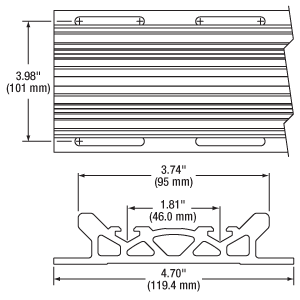

Drawing of One-Sided 95 mm Rail
Click for Details

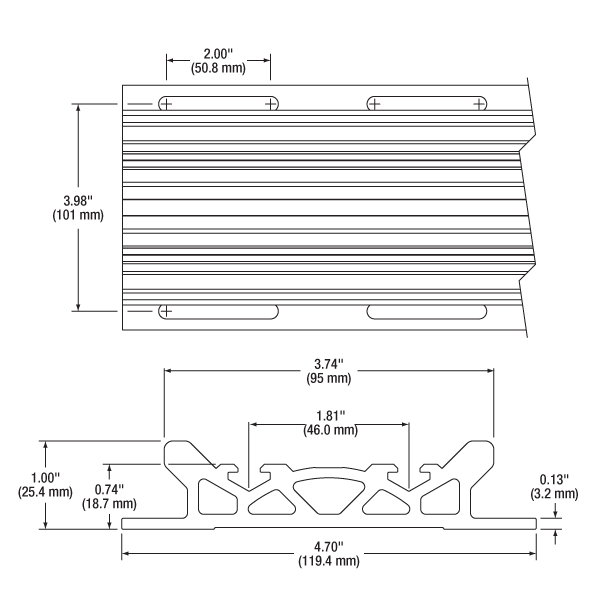

95 mm片面光学レールの寸法(共通)
HeNe Mounted on One-Sided Rail
Click to Enlarge

View Imperial Product List
HNL050R1HeNeレーザ、632.8 nm、5 mW、ランダム偏光ビーム出力、120 VAC
P41Ø1.5インチポスト、長さ4インチ、1/4"-20タップ穴 (インチ規格)
XT95P121レールプレート、95 mmレール用、長さ3.15インチ、1/4"-20タップ穴付き(インチ規格)
XT95SP-5001XT95シリーズ、95 mm片面光学レール、白色アルマイト加工、長さ500 mm
View Metric Product List
HNL050R1HeNeレーザ、632.8 nm、5 mW、ランダム偏光ビーム出力、120 VAC
P100/M1Ø38 mmポスト、長さ100 mm、M6タップ穴 (ミリ規格)
XT95P12/M1レールプレート、95 mmレール用、長さ81.3 mm、M6タップ穴付き(ミリ規格)
XT95SP-5001XT95シリーズ、95 mm片面光学レール、白色アルマイト加工、長さ500 mm
PM4/M1大型クランプアーム、調整機能付き、M4 x 0.7ネジ付きポスト(ミリ規格)
Engraved Scale Zoom In
Click to Enlarge

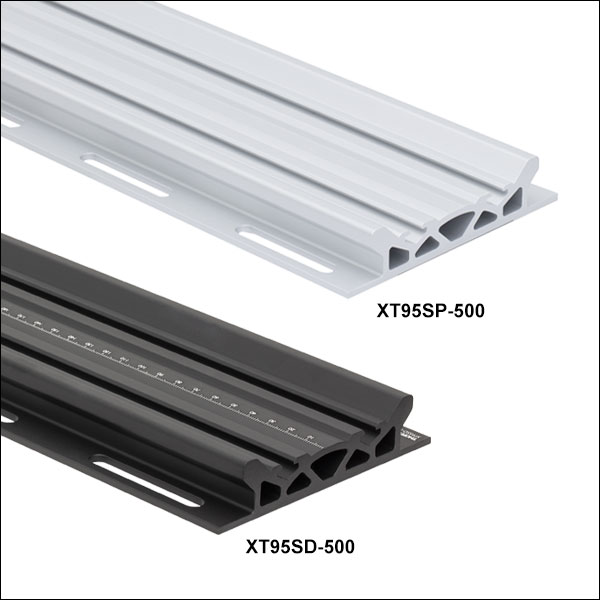

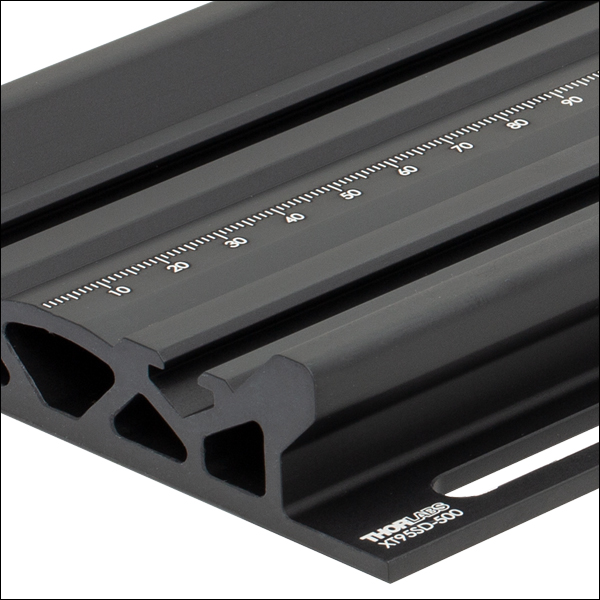

黒色アルマイト加工されたレールには1 mm単位の目盛が刻印されています。
  • 1次元の95 mmレールでは最小の設置面積
  • 光学テーブルに固定するための長さ50.8 mmのスロット
  • 底面のリリーフカットにより2本の接触線を形成
  • XT95SP:白色アルマイト加工
  • XT95SD:黒色アルマイト加工、目盛付き

こちらの95 mmコンストラクションレールには、標準の4面光学レールと同じ取付け面が1面にのみ付いています。 レールの両サイドにはM6キャップスクリュ用の長さ50.8 mmのスロットが付いています。また底面のリリーフカットにより取付け面に対するレールの安定性が向上しています。コンパクトで汎用性があり、XT95をベースにしたアセンブリを光学テーブルやブレッドボード上に簡単に取付けられます。

XT95SP-500(長さ500 mm)およびXT95SP-1000(長さ1000 mm)には耐久性のある白色アルマイト加工が施されています。XT95SDシリーズでは、長さ250 mm~750 mmのレールをご用意しており、これらには黒色アルマイト加工が施されています。XT95SDシリーズのレールには、レールの長さ方向での位置決めが精密かつ再現性良くできるよう1 mm単位で目盛が刻印されています(右の写真参照)。 特注品もお受けしております。XT95SPシリーズのレールは長さ50 mm~1500 mm、XT95SDシリーズのレールは長さ50 mm~750 mmの範囲で対応可能です。詳細は下記青枠の案内をご参照ください。

特注のご依頼について - 日本国内においては、本製品のカスタムのご依頼はXT95SPシリーズレールの場合、長さ50 mm~1500 mm、XT95SDシリーズレールは長さ50 mm~750 mmの範囲でお受けしております。カスタム製品の納期は通常2か月以上を見込んでおります。お急ぎの場合、価格は高くなりますが国内加工にて承ることも可能です。短納期(国内加工)をご要望の場合、お見積りいたしますので当社までお問合せ下さい。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT95SP-500 Support Documentation
XT95SP-500XT95シリーズ、95 mm片面光学レール、白色アルマイト加工、長さ500 mm
7-10 Days
XT95SP-1000 Support Documentation
XT95SP-1000XT95シリーズ、95 mm片面光学レール、白色アルマイト加工、長さ1000 mm
7-10 Days
XT95SD-250 Support Documentation
XT95SD-250XT95シリーズ、95 mm片面光学レール、黒色アルマイト加工、長さ250 mm
7-10 Days
XT95SD-500 Support Documentation
XT95SD-500XT95シリーズ、95 mm片面光学レール、黒色アルマイト加工、長さ500 mm
7-10 Days
XT95SD-750 Support Documentation
XT95SD-750XT95シリーズ、95 mm片面光学レール、黒色アルマイト加工、長さ750 mm
Back to Top

95 mmコンストラクションレール用エンドプレート

End Plate on 95 mm Construction Rail
Click to Enlarge

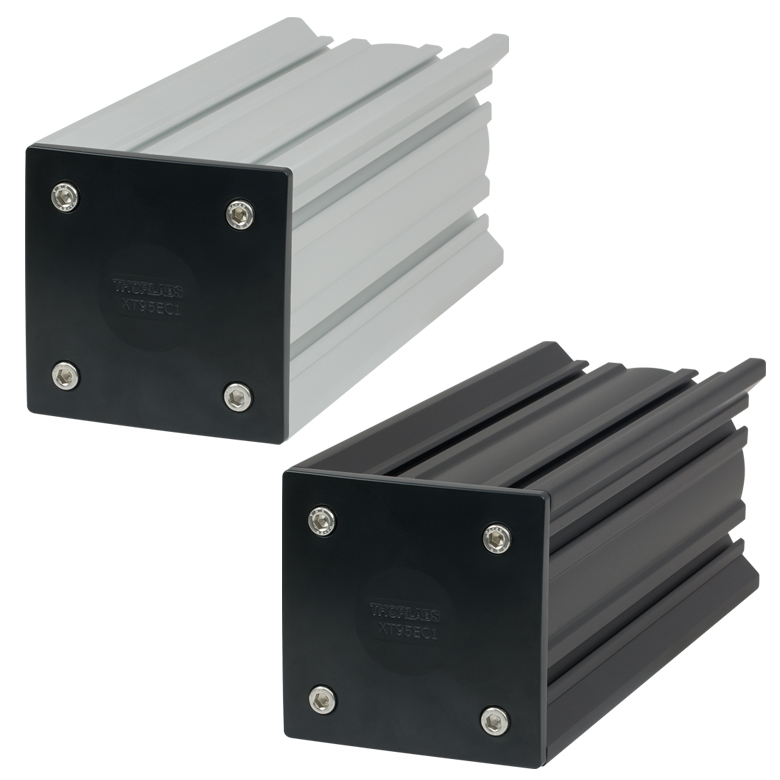

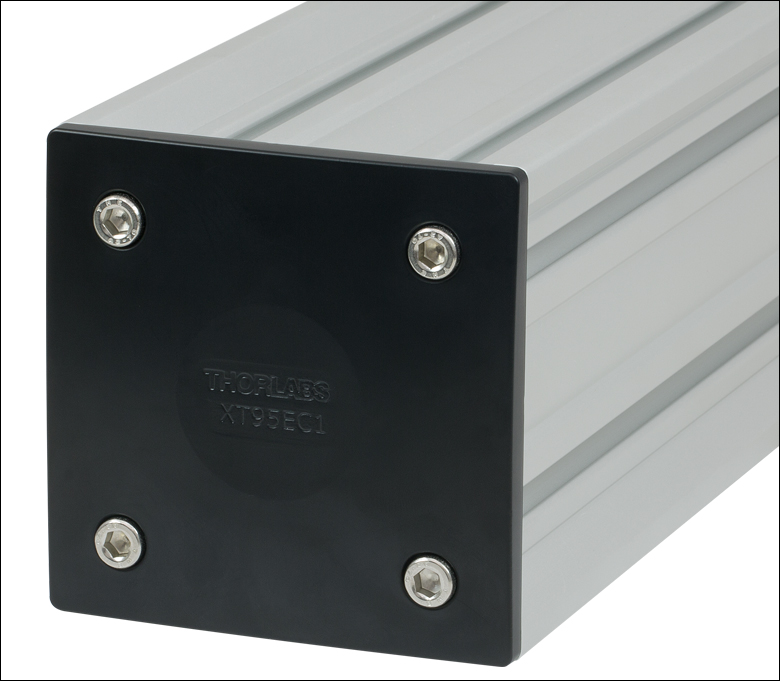

95 mmコンストラクションレールに取り付けられたエンドプレート
  • 多くのXT95シリーズの95 mmレールの端末をカバー
  • 滑らかなポリスチレン製
  • M6キャップスクリュ用の4つのザグリ穴

エンドプレートXT95EC1は、上記のXT95ならびにXT95Bシリーズコンストラクションレールに対して使用するように設計されています。レール端を覆うことにより、仕上がりがきれいになり、また鋭い端末によるけがを防ぐことができます。エンドプレートのザグリ穴をコンストラクションレールの四隅に合わせ、4個のM6キャップスクリュで取り付けます。なお、エンドプレートXT95EC1をXT95Bシリーズ精密コンストラクションレールに使用すると、Ø3.0 mmの4つのアライメント用ピンホールも覆ってしまうのでご注意ください。


+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT95EC1 Support Documentation
XT95EC195 mmコンストラクションレール用エンドプレート
