95 mmレール用取付けプラットフォーム


  • Add Arrays of Mounting Holes to 95 mm Optical Rail
  • Positioned by Sliding Along the Rail

XT95RC3

Drop-On Rail Carriage, 3.00" Long

XT95P12

Rail Plate for 95 mm Rails

Support Large Optomechanical Assemblies

XT95RC1

Drop-On Rail Carriage, 1" Long

Related Items


Please Wait
95 mm Rail Mounting Platforms
ドロップオン式レールキャリッジとレールプレートの取付け高さの高低差は、ミリ規格が7.5 mm、インチ規格は0.3インチです。

特長

  • 多数のM6タップ穴
  • レールに取り付け後にスライドして位置決め

95 mmレール用取付けプラットフォームには、多数のM6タップ穴が配列されているので、95 mmレールに標準的なオプトメカニクスを取り付けることができます。

ドロップオン式レールキャリッジ
ドロップオン式レールキャリッジは、レール側面が露出しているところであれば、どこへでも取り付けることができます。また、2個のM6固定ネジを締め付けることで、位置固定することができます。レールキャリッジは、長さ25.0 mm、50.0 mm、75.0 mm、100.0 mmでご用意しております。

レールプレート
XT95P12/Mは、レール側面のTスロットに沿ってスライドして、4個のM6固定ネジで締め付けることで、固定することができます。プレートの挿抜はレール端から行う必要があります。

高低差
ドロップオン式レールキャリッジとレールプレートの取付け高さには、右図の XT95RC4(/M)とXT95P12(/M)のように高低差があります(右図をご参照ください)。高低差はミリ製品(型番に/Mのついた製品)では7.5 mm、インチ製品では0.30インチです。

95 mmレールの構築
当社の95 mmレール製品には、角度アダプタレベル調整脚ブレッドボード取付け用アダプタがあります。さらに標準のオプトメカニクス部品を組み込むための取付け用プラットフォームとTナットもご提供しています。サイズアダプタを用いて66 mmのレールをXT95シリーズのセットアップに組み込むことで、事実上どのようなオプトメカニクスを用いたセットアップにも対応できる多用途で堅牢なツールになります。


Posted Comments:
user  (posted 2018-11-16 03:50:41.853)
As for your XT95P12, you should consider offering your drop-on rail carriages with also counterbored holes, not only tapped holes (that is, both tapped and counterbored on the same carriage).
YLohia  (posted 2018-12-03 04:18:31.0)
Hello, thank you for your feedback. We have started a thread for this in our internal new product forum and hope to release it sometime in the future.
gdeol  (posted 2018-05-30 18:51:47.073)
What kind of cantilevered loads can this carriage take if mounted vertically on 95MM rail?
llamb  (posted 2018-06-06 11:03:46.0)
Thank you for contacting Thorlabs. We do not have a specification for a load capacity, nor a cantilevered load capacity, as this will depend on the user's torque when tightening screws and their specific cantilevered load. However, we have tested these mounting platforms on a vertically mounted 95 mm rail to statically hold >100 lbs. Keep in mind that large loads may over time wear the threads or dovetails of the platforms or rails. High loads will also greatly limit the mobility of translating the platforms. The user should assume their own risk in mounting high loads.
user  (posted 2013-05-02 12:24:21.35)
are the channel nuts included with the XT95P12 rail plates
jlow  (posted 2013-05-02 12:43:00.0)
Response from Jeremy at Thorlabs: The XT95P12 comes with the rail plate, two channel rail nuts, and four 1/4"-20 cap screw.

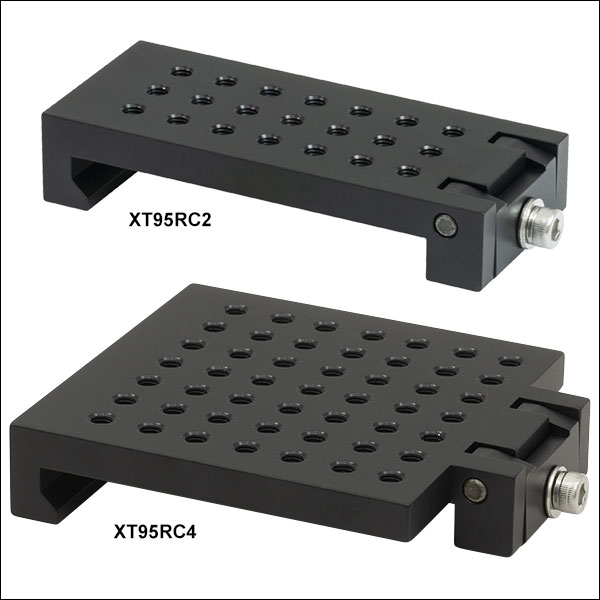

ドロップオン式レールキャリッジ、95 mmレール用

ドロップオン式レールキャリッジは露出しているレール面のどこにでも取り付け可能です。
  • 95 mmレールに部品取付け穴の配列を付加
  • 95 mmレールのどこでも取付け・取外しが可能
  • 固定するまでは95 mmレールに沿ってスライド可能
  • 長さ:25.0 mm~100.0 mm

ドロップオン式レールキャリッジは、側面のM6固定ネジを締め付けることで95 mmレールに固定できます。固定ネジを緩めると、開放アシスト機構によりヒンジで付いているクランプアームが外側に押し出され、95 mmレールのアリ溝に十分な隙間ができます。これにより、キャリッジは露出しているレール面のどこでも取付け・取外しができます。さらにキャリッジがレールに取り付けられているときも、固定ネジをわずかに緩めるだけで、キャリッジをレールに沿ってスライドさせ、ほかの位置に移動することができます。

各レールキャリッジにはオプトメカニクス部品取り付け用のM6タップ穴が配列されています。詳細は下の表をご覧ください。レール上でより取付け面の低いキャリッジを必要とする場合は、下記のレールプレートXT95P12/Mをご検討ください。

XT95P11 on Rail Side
Click to Enlarge

レールに取り付けられたドロップオン式レールキャリッジXT95RC1(/M)
Item #LengthNumber of Mounting HolesMounting Hole TypeLocking Screw
XT95RC11.00"71/4"-20 Tapped1/4"-20 (3/16" Hex)
XT95RC22.00"21
XT95RC33.00"35
XT95RC44.00"49
XT95RC1/M25.0 mm7M6 x 1.0 TappedM6 (5.0 mm Hex)
XT95RC2/M50.0 mm21
XT95RC3/M75.0 mm35
XT95RC4/M100.0 mm49
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XT95RC1 Support Documentation
XT95RC1ドロップオン式レールキャリッジ、95 mmレール用、長さ1インチ、1/4"-20タップ穴付き(インチ規格)
¥10,206
3-5 Days
XT95RC2 Support Documentation
XT95RC2ドロップオン式レールキャリッジ、95 mmレール用、長さ2インチ、1/4"-20タップ穴付き(インチ規格)
¥11,999
3-5 Days
XT95RC3 Support Documentation
XT95RC3 ドロップオン式レールキャリッジ、95 mmレール用、長さ3インチ、1/4"-20タップ穴付き(インチ規格)
¥14,481
3-5 Days
XT95RC4 Support Documentation
XT95RC4 ドロップオン式レールキャリッジ、95 mmレール用、長さ4インチ、1/4"-20タップ穴付き(インチ規格)
¥16,964
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XT95RC1/M Support Documentation
XT95RC1/Mドロップオン式レールキャリッジ、95 mmレール用、長さ25.0 mm、M6タップ穴付き(ミリ規格)
¥10,206
Today
XT95RC2/M Support Documentation
XT95RC2/Mドロップオン式レールキャリッジ、95 mmレール用、長さ50.0 mm、M6タップ穴付き(ミリ規格)
¥11,999
Today
XT95RC3/M Support Documentation
XT95RC3/Mドロップオン式レールキャリッジ、95 mmレール用、長さ75.0 mm、M6タップ穴付き(ミリ規格)
¥14,481
Today
XT95RC4/M Support Documentation
XT95RC4/Mドロップオン式レールキャリッジ、95 mmレール用、長さ100.0 mm、M6タップ穴付き(ミリ規格)
¥16,964
Today

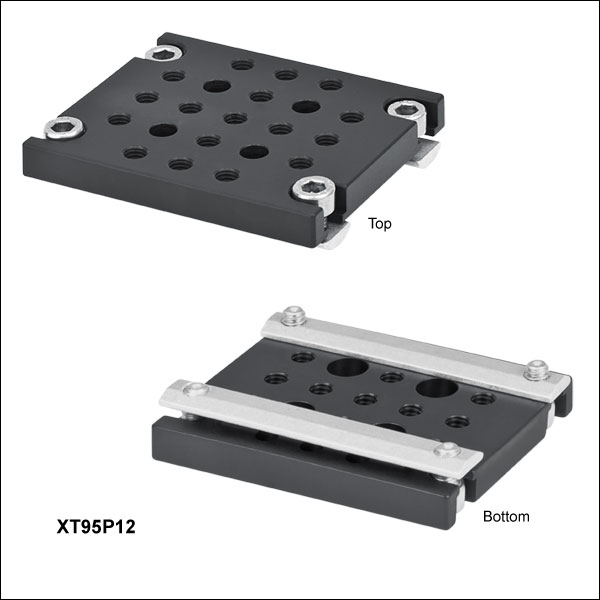

レールプレート、95 mmレール用

XT95P12(/M)はレールチャネルを通じて挿入
XT95P12 Clamping Mechanism
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT95-2501XT95シリーズ、コンストラクションレール、250mm
XT95P121レールプレート、95 mmレール用、1/4"-20タップ穴付き(インチ規格)
BA11取付けベース、1インチ x 3インチ x 3/8インチ(インチ規格)
SH25S03811/4"-20ステンレススチール製キャップスクリュ、長さ3/8インチ、25個入り(インチ規格)
W25S05011/4インチステンレススチール製ワッシャ、M6用、100個入り
PH31Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ3インチ (インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT95-2501XT95シリーズ、コンストラクションレール、250mm
XT95P12/M1レールプレート、95 mmレール用、M6タップ穴付き(ミリ規格)
BA1/M1取付けベース、25 mm x 75 mm x 10 mm(ミリ規格)
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
W25S05011/4インチステンレススチール製ワッシャ、M6用、100個入り
PH75/M1Ø12 mm~Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ75 mm (ミリ規格)
クランプ機構
XT95P12 with Optomechanics
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT95-2501XT95シリーズ、コンストラクションレール、250mm
XT95P121レールプレート、95 mmレール用、1/4"-20タップ穴付き(インチ規格)
BA11取付けベース、1インチ x 3インチ x 3/8インチ(インチ規格)
SH25S03811/4"-20ステンレススチール製キャップスクリュ、長さ3/8インチ、25個入り(インチ規格)
W25S05011/4インチステンレススチール製ワッシャ、M6用、100個入り
PH31Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ3インチ (インチ規格)
TR31Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
GMB11Ø1インチ光学素子用ジンバル式ミラーマウント、360°調整可能、固定リング1個付属 (インチ規格)
PF10-03-G011保護膜付き円形アルミミラー、Ø25.4 mm(Ø1インチ)
View Metric Product List
型番数量Description
Metric Product List
XT95-2501XT95シリーズ、コンストラクションレール、250mm
XT95P12/M1レールプレート、95 mmレール用、M6タップ穴付き(ミリ規格)
BA1/M1取付けベース、25 mm x 75 mm x 10 mm(ミリ規格)
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
W25S05011/4インチステンレススチール製ワッシャ、M6用、100個入り
PH75/M1Ø12 mm~Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ75 mm (ミリ規格)
TR75/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
GMB1/M1Ø25 mm~Ø25.4 mm光学素子用ジンバル式ミラーマウント、360°調整可能、固定リング1個付属 (ミリ規格)
PF10-03-G011保護膜付き円形アルミミラー、Ø25.4 mm(Ø1インチ)
オプトメカニクスを取り付けたアセンブリ
  • 95 mmレール上をスライドしてロック固定可能
  • タップ穴とザグリ穴が12.5 mm間隔で配列
  • 脱着はレール端部でのみ可能(右の動画参照)

レール用プレートXT95P12/Mには、17個のM6タップ穴と4個のM6ザグリ穴が配列されています。 この製品は、4隅に付いているM6キャップスクリュを締め付けることで、95 mmのレールに取り付けられます。 これらの固定ネジに2個の付属のTナットを取り付けると、レールのT溝上でスライドできるようになります。 クランプ機構の詳細については、下の左側の図をクリックしてご参照ください。

尚、このXT95P12/Mは、レールの端に部品などがついていると脱着できなくなるのでご注意ください。 レールの任意の位置にドロップオン式で取り付けられるアダプタが必要な場合は、上記掲載のドロップオン式レールキャリッジをご参照ください。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XT95P12 Support Documentation
XT95P12レールプレート、95 mmレール用、1/4"-20タップ穴付き(インチ規格)
¥6,366
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XT95P12/M Support Documentation
XT95P12/Mレールプレート、95 mmレール用、M6タップ穴付き(ミリ規格)
¥6,366
Today
