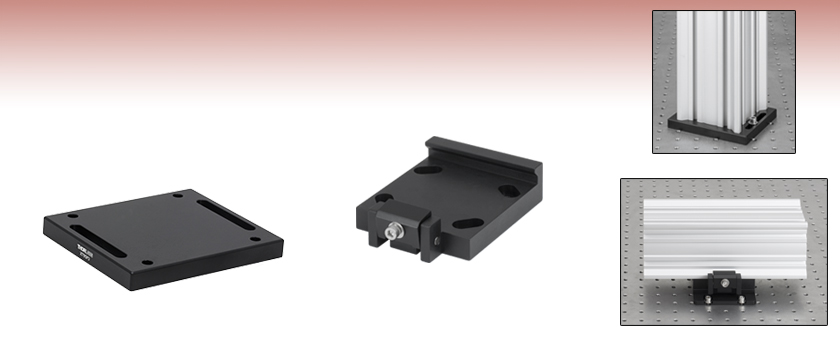

95 mmレール用ブレッドボート取付けアダプター


  • Mount 95 mm Rails Directly to an Optical Table or Breadboard
  • Clamps and Plates for Horizontal or Vertical Mounting

XT95P3 Being Used to Mount a Rail Vertically on an Optical Table

XT95P3

For Mounting Rails Vertically

XT95P13 Being Used to Mount a Rail Horizontally on an Optical Table with an LT101

XT95P13

For Mounting Rails Horizontally

Related Items


Please Wait
XT95 95 mm Optical Rail Accessories
RailsAngle AdaptersLeveling Feet
RailsAngle Adapters Leveling Feet
Base PlateMounting PlatformsT-Nuts and ScrewsSize Adapters
Breadboard MountingMounting
Platforms
T-Nuts and
Screws
Size Adapters

特長

  • 95 mmレールを光学テーブルやベースレール上に垂直または平行に取り付け
  • 貫通スロットがあるので、インチ規格とミリ規格の両方に対応
  • 2本の95 mmレールを容易に取付け可能

当社の95 mmレール用ブレッドボード取付けアダプタは、標準の95 mmレールを光学テーブルやブレッドボード表面に直接取り付けられるよう設計されています。ベースプレートXT95P3が取付面に対してレールを垂直に取り付けるのに対し、コンストラクションクランプXT95P13/Mは取付面に対して平行に取り付けます。貫通スロット穴があるので、インチ規格とミリ規格の両方の光学テーブルに機械的に対応可能で、位置決めも容易です。

95 mmレールを取り付け面に平行に取り付けたい場合は、95 mmの片面光学レールをお勧めしています。これらのレールの設計では、スロットがM6キャップスクリュに対応しているので、レールを光学テーブルやブレッドボードに直接取り付けられます。

当社の95 mmレールの製品シリーズには、角度アダプタレベル調整脚、ブレッドボード取付けアダプタが含まれます。 さらに標準のオプトメカニクス部品と接続できる取り付け用プラットフォームTナットもご提供しています。 サイズアダプタを用いて66 mmのレールをXT95シリーズのセットアップに組み込むことで、事実上どのようなオプトメカニクスを用いたセットアップにも対応できる多用途で堅牢なツールになります。


Posted Comments:
No Comments Posted

95 mmレール垂直取付け用ベースプレート


Click to Enlarge

View Imperial Product List
型番数量Description
XT95P31XT95シリーズ、取付用ベースプレート
XT95-2502XT95シリーズ、コンストラクションレール、250 mm
XT95P121レールプレート、95 mmレール用、長さ3.15インチ、1/4"-20タップ穴付き(インチ規格)
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
XT95N61薄型Tナット、95 mmレール用、M6タップ穴、10個入り(ミリ規格)
View Metric Product List
型番数量Description
XT95P31XT95シリーズ、取付用ベースプレート
XT95-2502XT95シリーズ、コンストラクションレール、250 mm
XT95P12/M1レールプレート、95 mmレール用、長さ81.3 mm、M6タップ穴付き(ミリ規格)
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
XT95N61薄型Tナット、95 mmレール用、M6タップ穴、10個入り(ミリ規格)

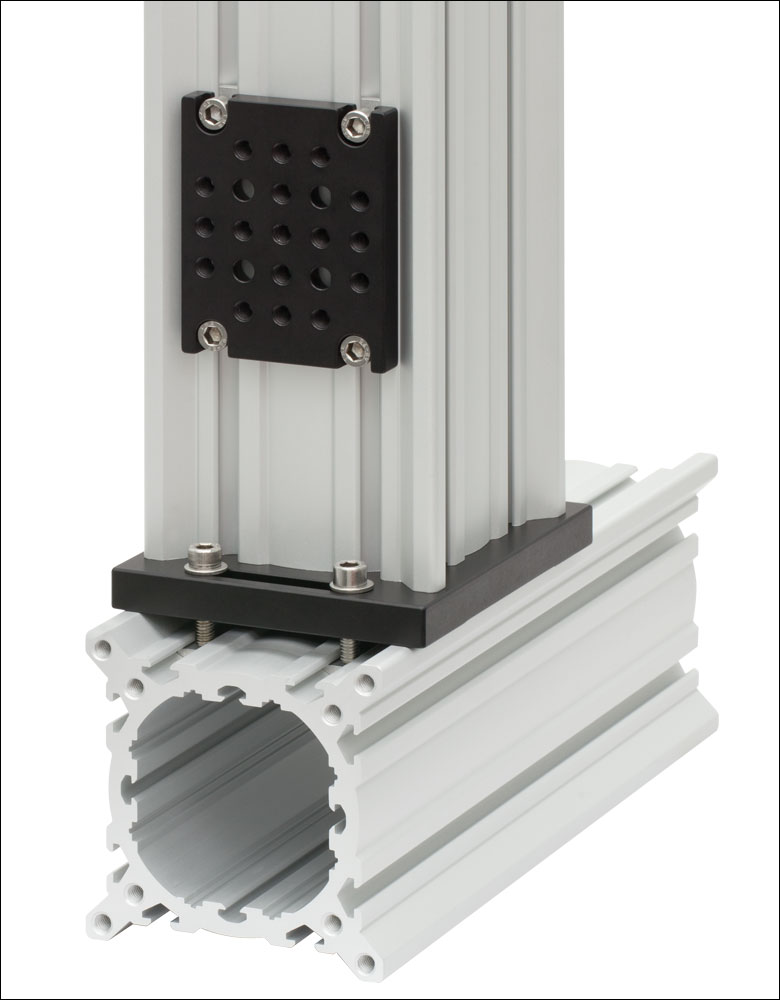

低頭Tナットでレールの溝に固定されたXT95P3

Click for Details

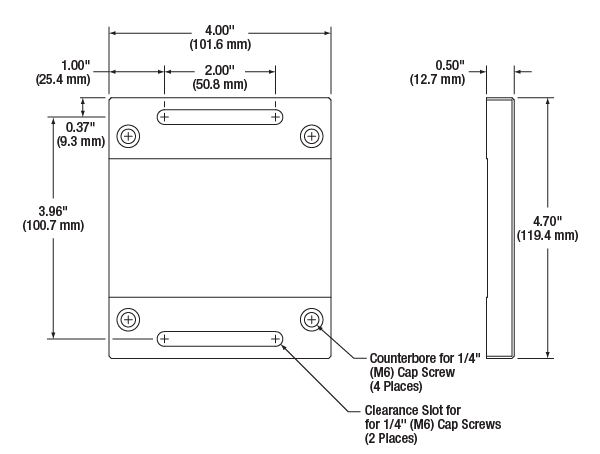

XT95P3の図面

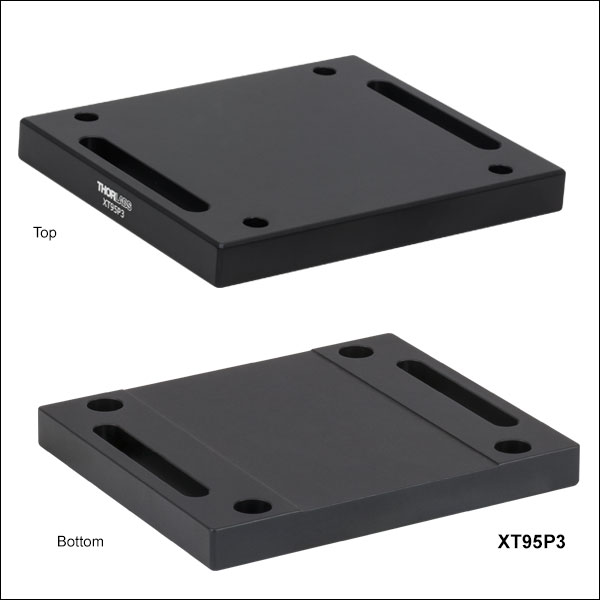

  • 95 mmレールを光学テーブルやベースレール面に垂直に取り付け
  • 2つの51 mmの貫通スロットによりミリ規格とインチ規格の両方に対応
  • 付属の4個のM6キャップスクリュでレール端面に取り付け
  • 底面のリリーフカットにより取付けの安定性が向上

このベースプレートXT95P3は、標準的な95 mmレールを取付け面に対して垂直に取り付けられるため、レールを3次元的に構築することが可能になります。付属の4個のM6キャップスクリュを用いてレール端部外側のM6タップ穴に固定します。51 mm長の貫通スロットにより位置決めが容易で、ミリ規格とインチ規格のどちらの光学テーブルにも対応できます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT95P3 Support Documentation
XT95P3XT95シリーズ、取付用ベースプレート
¥7,105
Today

95 mmレール水平取付け用クランプ


Click to Enlarge

View Imperial Product List
型番数量Description
XT95P131コンストラクションクランプ、95 mmレール用、1/4”-20固定用キャップスクリュ(インチ規格)
XT95-2501XT95シリーズ、コンストラクションレール、250 mm
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
View Metric Product List
型番数量Description
XT95P13/M1コンストラクションクランプ、95 mmレール用、M6固定用キャップスクリュ(ミリ規格)
XT95-2501XT95シリーズ、コンストラクションレール、250 mm
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
95 mmレール端に取り付けたXT95P13(/M)

Click to Enlarge

View Imperial Product List
型番数量Description
XT95P131コンストラクションクランプ、95 mmレール用、1/4”-20固定用キャップスクリュ(インチ規格)
XT95-2501XT95シリーズ、コンストラクションレール、250 mm
SH25S03811/4"-20ステンレススチール製キャップスクリュ、長さ3/8インチ、25個入り(インチ規格)
LT1011LTシリーズベースプレート(インチ規格)
View Metric Product List
型番数量Description
XT95P13/M1コンストラクションクランプ、95 mmレール用、M6固定用キャップスクリュ(ミリ規格)
XT95-2501XT95シリーズ、コンストラクションレール、250 mm
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
LT101/M1LTシリーズベースプレート(ミリ規格)
ベースプレートLT101(/M)でブレッドボードに取り付けた95 mmレールとクランプ

Click for Details

XT95P13(/M)の図面
  • 95 mmレールを光学テーブルまたはベースレールに水平に取り付け
  • 角度付きの4つのザグリ穴はミリ・インチ規格の両方に対応
  • レール端に取り付けるときは4つのM6キャップスクリュ(付属していません)を使用
  • M6固定用キャップスクリュ、5 mm六角穴付き
  • ベースプレートLT101/Mにはレール取り付け後もアクセス可能なスロット付き

こちらの95 mmレールコンストラクションクランプを用いると、95 mmレールを光学テーブルに対して水平に取り付けることができます。クランプは4つのザグリ穴スロットとM6キャップスクリュを用いて、ブレッドボードに直接取り付けられます。クランプの位置が決まったら95 mmレールをクランプ内に挿入し、クランプ側面の固定用キャップスクリュを締め付けて固定します。なおレールがクランプ内に入っているときは、取付け用のスロットにはアクセスできません。

このクランプは、95 mmレールのM6タップ穴を使用してレールの端に取り付けることも可能です(右の写真参照)。この向きに取り付けたときには、別の95 mmのレールを直角に取り付けることができます。95 mm精密コンストラクションレールの端に取り付ける場合、Ø3.0 mmの位置決め用ピンホールを使用してクランプとレールの位置合わせが可能です(位置決めピンは付属していません)。

ブレッドボードにより柔軟に取り付けられるように、クランプはベースプレートLT101/Mに対応した設計になっています。LT101/MとXT95P13/Mを組み合わせて使用することで、クランプからレールを取り外すことなくアセンブリを再配置できます。これは、上の図のようにLT101/Mでは取付けネジに自由にアクセスできるためです。ベースプレートLT101/MとレールクランプXT95P13/MのどちらにもØ3.2 mmの位置決め用ピンホール(位置決めピンは付属していません)が付いており、互いに直交して取り付けられるようになっています。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XT95P13 Support Documentation
XT95P13Customer Inspired! コンストラクションクランプ、95 mmレール用、1/4”-20固定用キャップスクリュ(インチ規格)
¥14,771
Lead Time
LT101 Support Documentation
LT101LTシリーズベースプレート(インチ規格)
¥6,893
5-8 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XT95P13/M Support Documentation
XT95P13/MCustomer Inspired! コンストラクションクランプ、95 mmレール用、M6固定用キャップスクリュ(ミリ規格)
¥14,771
Today
LT101/M Support Documentation
LT101/MLTシリーズベースプレート(ミリ規格)
¥6,893
Today
