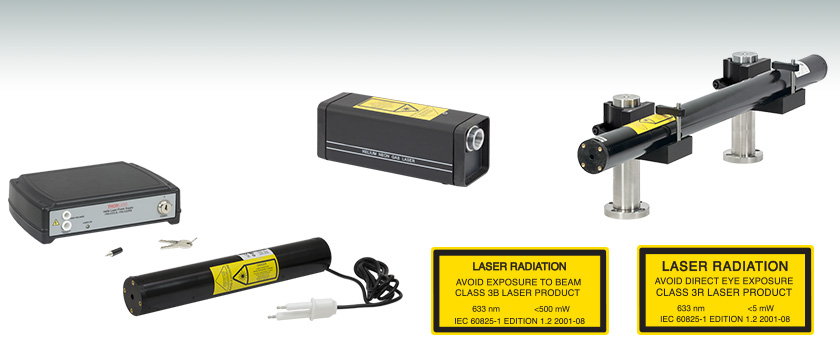

HeNeレーザ: 赤


  • Operating Lifetimes up to 40,000 Hours
  • Output Powers from 0.8 mW to 22.5 mW
  • Low-Intensity Noise

HNL020LB

2 mW, Linearly Polarized

HNLS008R

0.8 mW, Randomly Polarized

Application Idea

HNL150RB Mounted in C1512 Clamps on Ø1.5" Posts

Related Items


Please Wait
Common Specifications
Mode StructureTEM00> 95%
Static AlignmentHNLS008: Approximately 1.75" from Base
Cylindrical Housings:
±0.01" (Center to Outer Cylinder)
±1 mrad (Parallel to Outer Cylinder)
Starting Voltage≤10,000 VDC
Storage LifetimeIndefinite (Hard-Sealed)
Operating
Temperature
HNLS008: -40 to 60 °C
Cylindrical Housings: -40 to 70 °C
Storage
Temperature
HNLS008: -40 to 100 °C
Cylindrical Housings: -40 to 150 °C
Relative Humidity
(Non-Condensing)
0 to 100%
Operating Altitude0 to 10,000 ft
Storage Altitude0 to 70,000 ft

用途

  • 計測
  • DNAシーケンシング
  • 食品のソート
  • フローサイトメトリ
  • 共焦点顕微鏡
  • イメージングおよび医療機器
  • オパシティモニタ
  • アライメント
  • 海上視線誘導装置
  • 血液学
  • 半導体検査
  • 偏光実験

特長

  • 中心波長632.8 nm
  • 直線偏光型とランダム偏光型出力ビーム
  • 電源付属
  • 組込み済みシャッタおよびリモートインターロック接続付きパッケージもご用意

当社では、CE準拠の632.8 nm(赤色)、出力0.8 mW~22.5 mWのヘリウムネオン(HeNe)レーザでは様々な標準品をご用意しています。HeNeレーザには非常に優れたビーム特性とガス放電特性があるので、右記の用途以外にも、教育用途やアライメントツールとして幅広く採用されています。HeNeレーザからの出力光が直線偏光されているモデルと、ランダム偏光(無偏光)のモデルがあります。ランダム偏光の光線においては、偏光状態がナノ秒単位で変動します。継時的に平均すると、このレーザからの光はランダムに偏光されることがわかります。しかし、光路上にある偏光光学素子は(意図的かどうかにかかわらず)出力パワーに大きなバラつきを生じさせます。偏光光学素子がかかわる用途では、必ず偏光型レーザをお使いください。ASE光による雑音が大きいため、高精度の測定にはバンドパスフィルタをご使用ください。

このページに記載されている製品の共通仕様は右の表に、またモデル固有の仕様は、下記の表に記載されています。内蔵型以外のパッケージにはすべて、リモートインターロック接続と組込み済みシャッタの機能がついています。 リモートインターロックコネクタをインターロックまたは安全システムに組み込む方法については「インターロックの取り外し」タブをご参照ください。

特別な用途に、当社では、周波数(波長)もしくは強度を安定化した赤色HeNeレーザもご提供しており、周波数安定化モードでは±2 MHzの安定性、強度安定化モードでは±0.2 %の安定性を示します。

レーザの安全性と分類

レーザを取り扱う際には、安全な操作の実施と、安全に関わる器具や装置を適切に取扱い、使用することが重要です。 ヒトの目は損傷しやすく、レーザ光のパワーレベルが非常に低い場合でも起こります。 当社では豊富な種類の安全に関わるアクセサリをご提供しており、そのような事故や負傷のリスクの低減にお使いいただけます。 可視域から近赤外域のスペクトルでのレーザ発光ではヒトの網膜に損傷与えうるリスクは極めて高くなります。これはその帯域の光が目の角膜やレンズを透過し、レンズがレーザーエネルギを、網膜上に集束してしまうことがあるためです。

Laser GlassesLaser CurtainsBlackout Materials
Enclosure SystemsLaser Viewing CardsAlignment Tools
Shutter and ControllersLaser Safety Signs

安全な作業および安全に関わるアクセサリ

  • 当社では、わずかでも影響のあるレベルのレーザ光線(例:クラス 1よりも高いクラスのレーザ機器)を取り扱う場合は、ネジ回しなどの金属製の器具が偶然に光の方向を変えて再び目に入ってしまうこともあるので、レーザ保護眼鏡を必ずご使用いただくようにお勧めしております。
  • 特定の波長に対応するように設計されたレーザ保護眼鏡は、装着者を想定外のレーザ反射から保護するために、レーザ使用装置の近くのわかりやすい場所に置いてください。
  • レーザ保護眼鏡には、保護機能が有効な波長範囲およびその帯域での最小光学濃度が刻印されています。
  • レーザ保護カーテンレーザ安全保護用布は実験室内での高エネルギーレーザの遮光にご使用いただけます。
  • 遮光用材料は、直接光と反射光の両方を実験装置の領域に封じ込めて外に逃しません。
  • また当社の筺体システムは、その内部に光学セットアップを収納し、レーザ光を封じ込めて危険性を最小限に抑えます。
  • ピグテール付き半導体レーザは、他のファイバに接続、もしくは他のファイバから取り外す際には、レーザ出力をOFFにしてください。パワーレベルが10 mW以上の場合には特にご注意ください。
  • いかなるビーム光も、テーブルの範囲で終端させる必要があります。また、レーザ使用中には、研究室の扉は必ず閉じていなければなりません。
  • レーザ光の高さは、目線の高さに設定しないでください。
  • 全てのレーザビームが水平を保って直進するように、実験は光学テーブル上で行ってください。
  • ビーム光路の近くで作業する人は、光を反射する不要な装飾品やアクセサリ(指輪、時計など)をはずしてください。
  • レンズや他の光学装置が、入射光の一部を、前面や背面で反射する場合がありますのでご注意ください。
  • あらゆる作業において、レーザは必要最小限のパワーで動作するようにご留意ください。
  • アライメント作業は、可能な限りレーザの出力パワーを低減して行ってください。
  • ビームパワーを抑えるためにビームシャッタフィルタをお使いください。
  • レーザのセットアップの近くや実験室には、適切なレーザ標識やラベルを掲示してください。
  • クラス3Rやクラス4のレーザ(安全確保用のインターロックが必要となるレーザーレベルの場合)で作業する場合は、適切な警告灯などをご用意ください。
  • 適切なビームトラップを用い、代用品としてレーザービュワーカードを使用したりしないでください。



レーザ製品のクラス分け

レーザ製品は、目などの損傷を引き起こす可能性に基づいてクラス分けされています。 国際電気標準会議(The International Electrotechnical Commission 「IEC」)は、電気、電子工学技術関連分野の国際規格の策定及び普及を行う国際機関で、 IEC60825-1はレーザ製品の安全性を規定するIEC規格です(対応するJIS規格はJIS C 6802)。レーザ製品のクラス分けは下記の通りです:

ClassDescriptionWarning Label
1ビーム内観察用の光学機器の使用を含む、通常の条件下での使用において、安全とみなされているクラスです。 このクラスのレーザ製品は、通常の使用範囲内では、人体被害を及ぼすエネルギーレベルのレーザ光を放射することがないので、最大許容露光量(MPE)を超えることはありません。 このクラス1のレーザ機器には、レーザをシャットダウンするか、筐体等を開かない限り、作業者がレーザに露光することがないような、完全に囲われた高出力レーザも含まれます。 Class 1
1Mクラス1Mのレーザは、安全であるが、望遠鏡や顕微鏡と併用した場合は危険な製品です。この分類に入る製品からのレーザ光は、直径の大きな光や拡散光を放射し、ビーム径を小さくするために光を集光する光学素子やイメージング用の光学素子を使わない限り、通常はMPEを超えることはありません。 しかし、光を再び集光した場合は危険性が増大する可能性があるので、このクラスの製品であっても、別の分類に移動する場合があります。 Class 1M
2クラス2のレーザ製品は、その出力が最大1 mWの可視域での連続放射光に限定されます。瞬目反射によって露光が0.25秒までに制限されるので、安全と判断されるクラスです。 このクラスの光は、可視域(400~700 nm)に限定されます。 Class 2
2Mこのクラスのレーザ製品のビーム光は、瞬目反射があるので、光学機器を通して見ない限り安全であると分類されています。 このクラスは、レーザ光の半径が大きい場合や拡散光にも適用されます。 Class 2M
3Rビーム内観察を行わなければ、このクラスのレーザ製品は安全とみなされます。 このクラスでは、MPE値を超える場合がありますが、被害のリスクレベルは低いクラスです。 可視域の連続波のレーザの出力パワーは、このレベルでは5 mWまでとされています。 Class 3R
3Bクラス3Bのレーザは、直接ビームを見た場合に危険なクラスです。 ただし、拡散反射は有害ではありません。 このクラスで装置を安全に操作するには、ビームを直接見る可能性のあるときはレーザ保護眼鏡を装着する必要があります。さらに、インターロック機能付きの自動表示灯等の警報装置を設け、それらがONにならない限り、レーザがONにならないようにすることが求められます。 クラス3Bのレーザ機器には、キースイッチと安全保護装置が必要です。 Class 3B
4このクラスのレーザは、皮膚と目の両方に損傷を与える場合があり、これは拡散反射光でも起こりうるとみなされています。 このような被害は、ビームが間接的に当たった場合や非鏡面反射でも起こることがあり、艶消し面での反射でも発生することがあります。 このレベルのレーザ機器は細心の注意を持って扱われる必要があります。 さらに、可燃性の材質を発火させることもあるので、火災のリスクもあるレーザであるとみなされています。 クラス4のレーザには、キースイッチと安全保護装置が必要です。 Class 4
全てのクラス2以上のレーザ機器には、上記が規定する標識以外に、この三角の警告標識が表示されていなければいけません。 Warning Symbol

FiberPortならびにネジアダプタ

電源内蔵型HeNeレーザ用のFiberPortおよびネジアダプタ

ネジアダプタSM1A32を使用して、SM05シリーズの外ネジ付き部品、またはSM1シリーズの内ネジ付き部品を、レーザHNLS008R-JPまたはHNLS008L-JPの出力側開口部に接続することができます。

アダプタHCL2の5/8"-32外ネジにより、FiberPortカプラを当社の電源内蔵型HeNeレーザの開口部(5/8"-32内ネジ付き)に直接取り付けるか、他の5/8"-32タップ穴が切られた部分に取り付けることができます。スリッププレート式設計なので、結合効率が最大となる位置にFiberPortを粗調整できます。FiberPort取付け用のネジは製品に付属します。

標準タイプの円筒形HeNeレーザ用のFiberPortおよびネジアダプタa

ネジアダプタSM05AHNによって、SM05シリーズのネジ付き部品をHeNeレーザの前部に直接装着することができます。例えば、SM05シリーズのレンズチューブを使ってHeNeレーザービームを囲い込む用途に適します。

FiberPortアダプタHCLを使用して、FiberPortカプラをHeNeレーザの前部に取り付けることができます。いずれのアダプタも工業規格のM3(または#4-40)ネジに対応する4ボルトパターンに合うザグリ溝でレーザに装着できます。HCLは、Cマウントネジ切り加工が施された中心穴を利用して取り付けることもできます。

  • なお、こちらに掲載されているアダプタはHNL008シリーズの円筒形HeNeレーザとは組み合わせて使用できませんのでご注意ください。

取付けアダプタ

ドロップイン式ポストクランプ

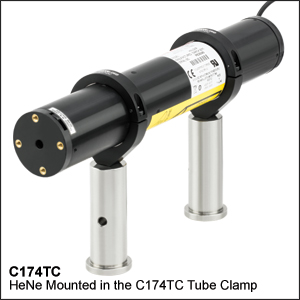

C174TC Clamp Mount Application
Click to Enlarge
View Imperial Product List
型番数量Description
C174TC2Ø44.2 mm(Ø1.74インチ)円筒形HeNeレーザ用クランプ
RS4P8E2Ø1.0インチ台座付きピラーポスト、#8-32タップ、高さ4インチ(インチ規格)
View Metric Product List
型番数量Description
C174TC2Ø44.2 mm(Ø1.74インチ)円筒形HeNeレーザ用クランプ
RS4P4M2Ø25 mm台座付きピラーポスト、M4タップ、高さ100 mm(ミリ規格)
C174TCはØ44.2 mmの円筒形レーザをM4タップ穴付きの光学ポストに取り付けられるように設計されています。キャップスクリュに2.5 mm六角レンチを使用してレーザを位置固定できます。

ポスト用V字型クランプ

C1503 V-Clamp Mount Application
Click to Enlarge
View Imperial Product List
型番数量Description
C15131ポスト用キネマティックV字型クランプ、クランプアームPM4が1個付属(インチ規格)
PM41大型クランプアーム、調整機能付き、#6-32穴付きポスト(インチ規格)
P81Ø1.5インチポスト、長さ8インチ、1/4"-20タップ穴 (インチ規格)
PB11ポストベース、Ø63mm x 高さ10mm (ミリ&インチ規格共用)
View Metric Product List
型番数量Description
C1513/M1ポスト用キネマティックV字型クランプ、クランプアームPM4/Mが1個付属(ミリ規格)
PM4/M1大型クランプアーム、調整機能付き、M4穴付きポスト(ミリ規格)
P200/M1Ø38 mmポスト、長さ200 mm、M6タップ穴 (ミリ規格)
PB11ポストベース、Ø63mm x 高さ10mm (ミリ&インチ規格共用)

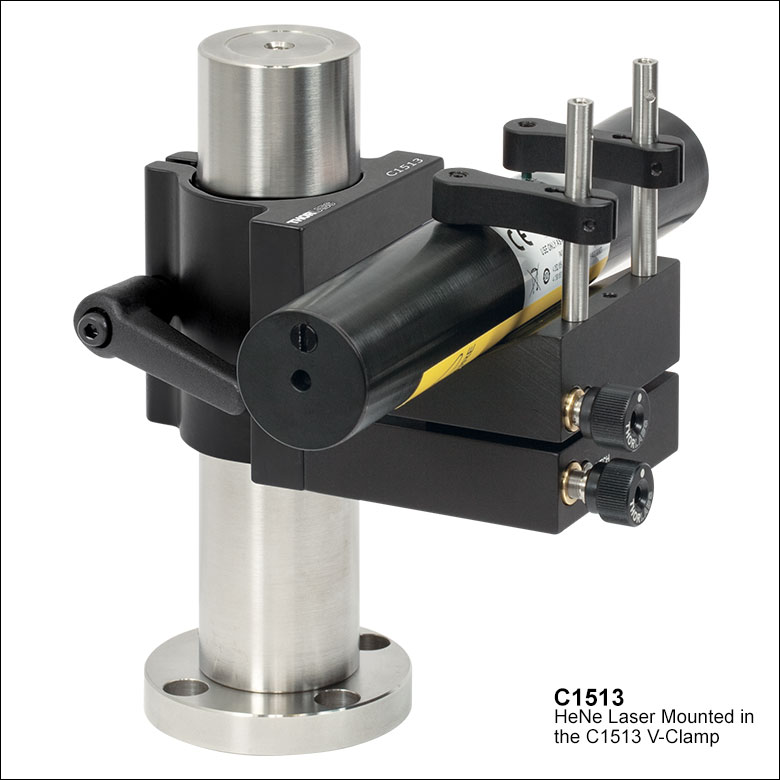

C1512(/M)C1513(/M)はØ14 mm~Ø50 mmの円筒形レーザを当社のØ38 mm(Ø1.5インチ)高剛性ポストに取付ける目的で利用できます。各ユニットにはクランプアームPM4(/M)が1個付属しておりますが、追加購入が必要な場合はこちらをクリックしてください。

ポストおよびケージマウント

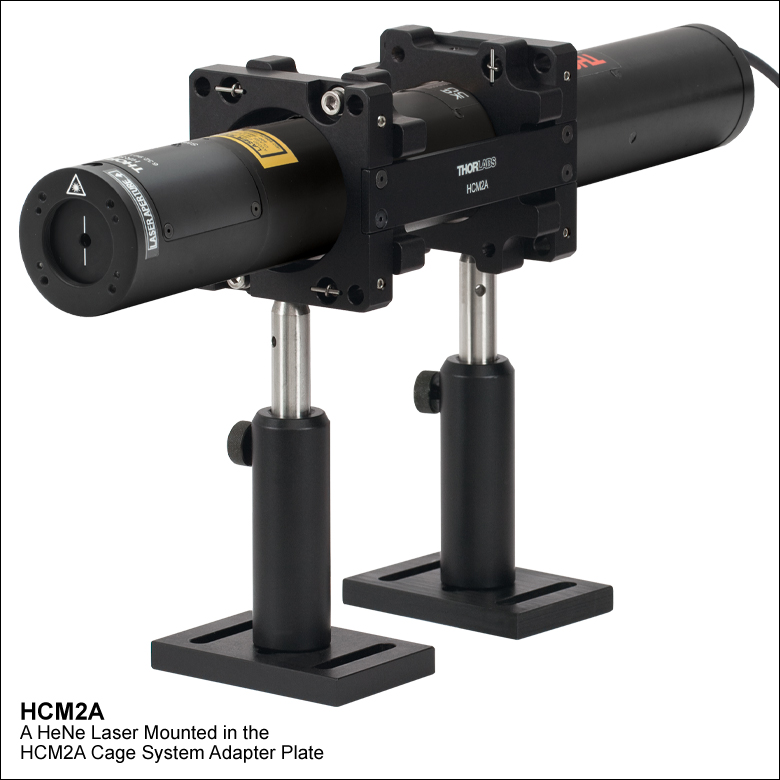

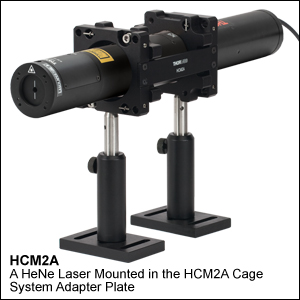

HCM2 Application
Click to Enlarge
View Imperial Product List
型番数量Description
HCM21XY調整機能付きHeNeレーザーマウント、60mmケージシステム組込み用(インチ規格)
TR32Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
PH32Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ3インチ (インチ規格)
BA22取付けベース、2インチ x 3インチ x 3/8インチ(インチ規格)
View Metric Product List
型番数量Description
HCM2/M1XY調整機能付きHeNeレーザーマウント、60mmケージシステム組込み用(ミリ規格)
TR75/M2Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
PH75/M2Ø12 mm~Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ75 mm (ミリ規格)
BA2/M2取付けベース、50 mm x 75 mm x 10 mm(ミリ規格)
ケージマウントHCM2(/M)を利用して、Ø44.2 mm~Ø45.0 mmの円筒形のHeNeレーザを60 mmケージシステムやSM2シリーズのレンズチューブシステムへ組み込むことができます。HCM2(/M)では、XY方向に±1.0の粗調整が可能で、Ø12 mm~Ø12.7 mm(Ø1/2インチ)のポスト、そしてØ25 mm~Ø25.4 mm(Ø1インチ)のポストに取り付けられます。

Click to Enlarge

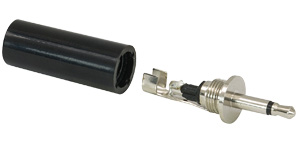

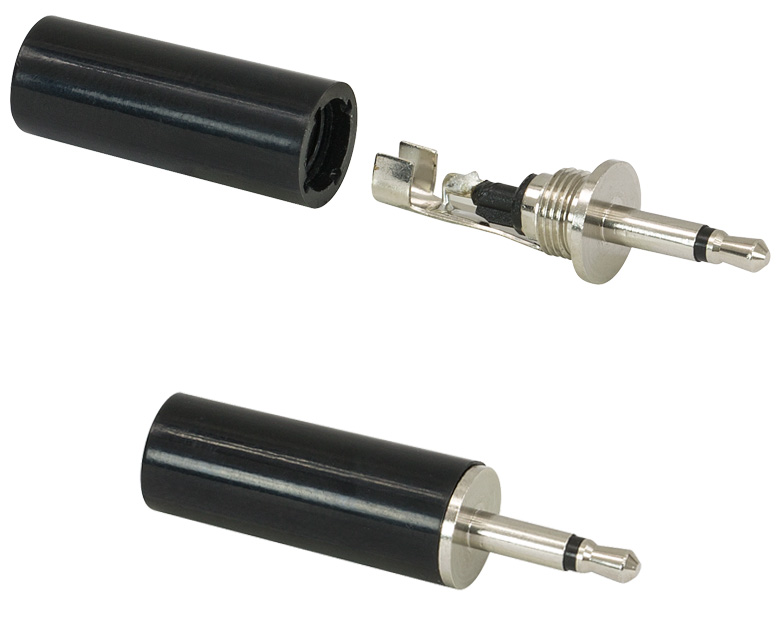

外部電源用リモートインターロックコネクタ

インターロックの取り外し

HeNeレーザ光源にはリモートインターロックコネクタ付きの外部電源が付属しています。このインターロックコネクタは、取り外して外部のインターロックシステムに組み込むことができます。このインターロックはACライン電位にあるため、適切なコネクタとハードウェアを使用する必要があります。ACラインとインターロックシステムの互換性を必ずご確認ください。

円筒形のHeNeレーザに付属する外部電源は、取り外し可能な黒色プラスチックカバー付きの簡単なインターロックコネクタを使用しています。ネジを外したら、インターロックシステムに組み込む前に短絡コンダクタを外します(右の画像をご覧ください)。


Posted Comments:
Vignesh Kannan  (posted 2019-10-17 03:29:02.53)
Hello, I would like to enquire about the range of intensity fluctuation of the HNL050LB laser. We would like to use it in conjunction with the PDP90A position sensor detector. Thank you.
asundararaj  (posted 2019-10-17 05:14:10.0)
Thank you for contacting Thorlabs. The intensity stability of the HNL050LB is about 0.2%. I have reached out to you directly to discuss this further.
Fernando Silva-Vazquez  (posted 2019-05-20 09:52:36.22)
About your HNL050RB, I need a new power supply, so can you sell it separately? Can you send me a quote? Thanks! Fernando Silva-Vázquez fernando.silva@uv.es
YLohia  (posted 2019-05-20 10:24:59.0)
Hello, quotes for specials and/or custom items can be requested by clicking the "Request Quote" button above. We will reach out to you directly.
Joshua Polark  (posted 2019-05-16 15:15:16.427)
Hello, It says that these HeNe lasers have a 40,000 hour lifetime. Does the quality of the laser or power degrade over the lifetime? Is 40,000 hours when it will die and shut off, or what determines when the laser is at the end of its lifetime? Thanks
asundararaj  (posted 2019-06-10 04:13:26.0)
Thank you for contacting Thorlabs. The lifetime of HeNe Lasers depend on the application and the point at which the power degrades to a point where it is no longer usable in a system. This is entirely dependent on the user’s definition of what is acceptable for their application. We expect the power to degrade by 1-2% per year, and have a 1-year warranty. We have seen ~20% power drop at ~40,000 hour operating point, which is the basis of our definition of “lifetime” in this case.
abouhadba.hani  (posted 2018-11-23 09:16:59.953)
Hallo, We would like to use this He:Ne laser to measure the wavefront aberrations of the optics, therefore it would be very helpful t us to know the wavefront parameters of its laser beam in advance like(P-V, Astigmatism, Coma, defocus,... etc). Many thanks in advance Hani
YLohia  (posted 2018-12-03 12:02:06.0)
Hello Hani, thank you for contacting Thorlabs. Unfortunately, we cannot specify these parameters. That being said, we do specify the mode structure to be TEM_00 > 95%.
user  (posted 2018-03-17 23:59:56.023)
What happened to the higher (21 mW) polarised 230V HeNe lasers?
YLohia  (posted 2018-03-19 02:54:41.0)
Hello, thank you for contacting Thorlabs. We are currently working to release this laser in the near future. I will reach out to you directly to discuss this further.
doncurleybsap  (posted 2018-02-05 12:51:38.74)
I currently use for my customers that I service their FTIR's Melles Griot/Idex. They are no longer manufacturing Lasers. I use their Laser 05-LHP-607-223, HENE 0.4 to 1 mw 632.8 nm. Do not know other specs. Can you tell me if the Specs are similar, I see some are but am not knowledgeable about the other specs. Looking for a replacement for my customers. Thanks Don Curley, Bay State Analytical Products, Inc.
YLohia  (posted 2018-03-29 10:41:19.0)
Response from Yashasvi at Thorlabs USA: Hello Don, thank you for taking your time out to leave a feedback. Based on the specs provided by you, it looks like the laser you currently have has a variable power level between 0.4 and 1mW. HNL020LB is a linearly polarized HeNe (PER of 500:1) with a fixed higher output power (2mW). This can, however, be attenuated to a variety of power levels by using one of neutral density filters that can be found on this (https://www.thorlabs.com/navigation.cfm?guide_id=2088) page. If you prefer unpolarized light, you can go with HNL020RB instead. Unfortunately, we are unable to provide a more in-depth comparison at this time since we don't have all the specs for the Melles Griot laser. I have reached out to you directly in case you have further questions regarding your selection.
syim  (posted 2017-11-07 20:24:21.027)
Hi, before ordering I would like to get information about the output beam height of HNLS008R-EC. Thank you.
nbayconich  (posted 2017-12-12 10:42:23.0)
Thank you for contacting Thorlabs. The beam height tolerance for these parts is ±0.1". These HeNe lasers are intended to be used with steering mirrors for proper alignment. The HNLS008R-EC can also be adapted with t-nuts to attach directly to optical table bases or optical posts to adjust the height and angle of the beam. I will contact you directly with more information.
scholten  (posted 2017-10-17 15:28:45.903)
We'd like to separate the output mirror of a HeNe laser, for use in an undergrad lab experiment to measure the speed of light (if you're interested, it's described in "Measuring the speed of light using beating longitudinal modes in an open-cavity HeNe laser", Am. J. Phys. vol 78 No. 5, page 524, May 2010). For the polarized versions of your laser, is the output of the HeNe tube Brewster-angled and is the mirror separate or could it be separated? Many thanks Robert
tfrisch  (posted 2017-12-15 02:15:01.0)
Hello, thank you for contacting Thorlabs and sharing this application. Unfortunately, the mirrors in our HeNe lasers cannot be separated. I will reach out to you directly to discuss your application.
adithyaganesh13  (posted 2017-10-03 03:49:40.0)
I'm getting electric shock from the power supply. The type E plug is not compatible with the type D power sockets used in India, It will not be properly grounded. Can you please suggest a proper converter and where to buy it?
tfrisch  (posted 2017-10-04 11:11:57.0)
Hello, thank you for contacting Thorlabs. If there is an electrical problem between the power supply and the standard power of the outlet, we ask that you immediately stop using it to avoid safety risks. I will put you in contact with our Indian distributor who will be able to assist with power conversion.
ksalee  (posted 2017-08-25 20:22:52.663)
I got one HNL150L-EC laser. The laser is getting heated up so much when I switch it on. I came to know the heating issue when I touch one end of the laser. Please clarify me what is the reason for this one. I found the model number written on the laser head is HNL150L-EC and on the power supply is HNL150L-EC. Did I get the compatible laser head and power supply?
tfrisch  (posted 2017-09-20 11:11:21.0)
Hello, thank you for contacting Thorlabs. A HeNe will often be warm under normal operation. We will reach out to you directly to discuss your unit and the exact temperatures.
lawrence.lam  (posted 2017-07-25 17:17:12.813)
Could you share the frequency stability spec for the un-stabilized HeNe laser (HNL050R)
tfrisch  (posted 2017-08-17 11:35:27.0)
Hello, thank you for contacting Thorlabs. While we don't keep a stability spec for these lasers, would expect them to be more stable than any diode laser, but certainly less stable than a frequency stabilized HeNe laser. I will reach out to you to discuss your application.
aline.vernier  (posted 2017-03-03 05:55:47.84)
Hello, Could you provide the following information about the HNL225R-EC: -is the specified divergence the half or the full angle of the beam? -where is the waist located? Many thanks in advance, Best wishes Aline
tfrisch  (posted 2017-03-13 01:56:40.0)
Hello, thank you for contacting Thorlabs. I have reached out to you directly about these laser specs.
user  (posted 2017-01-31 06:49:09.997)
Hi there, the laser is hard wired into the laboratory interlock system. Now we want to move the laser. What is the make and type of this interlock connector? No information can be found in the manual. Cheers albert
pbui  (posted 2017-01-31 09:13:54.0)
Hello Albert, It seems you didn't leave your contact information. We need your laser's model number to further assist you. Please feel free to reach out to us at techsupport@thorlabs.com or by calling 973-300-3000 for support.
carlos.montero  (posted 2016-11-17 13:15:54.587)
I have a HNL100L Laser and I would like to know exactly where the beam waist is located. Best regards. Carlos
tfrisch  (posted 2016-11-29 01:32:52.0)
Hello, thank you for contacting Thorlabs. I will reach out to you directly about the beam specifications.
michael.koller  (posted 2015-11-17 12:58:07.44)
Hello, we've got a 0.8mW HeNe Laser in a Lab here and I wonder about the Laser Class 3R and the precautions with safety glasses for red and so on.. may you explain me the calculation - in my Guess it might be Laser Class 2 in maximum... Best regards Michael Koller
jlow  (posted 2015-11-17 01:56:22.0)
Response from Jeremy at Thorlabs: The 0.8mW specified for the HeNe is the minimum output power. Due to manufacturing variation, some of these will have a little over 1mW which would put it in the Class IIa (3R) category.
ebenson  (posted 2015-10-02 14:25:27.953)
In which plane is the HNLS008L polarized if the housing is mounted on a breadboard via BA1L brackets and the T-nuts? Presumably it would be either vertical or horizontal.
besembeson  (posted 2015-10-09 05:30:39.0)
Response from Bweh at Thorlabs USA: It is vertical.
ahmmadvand  (posted 2014-03-17 10:44:40.32)
Hi, I have an HNL050L-EC laser. There is a sizzling sound in the power supply. It happens after few minutes of turning on the LASER. Then the laser output light will be unstable and flickering.
jlow  (posted 2014-03-18 11:41:12.0)
Response from Jeremy at Thorlabs: I will contact you directly to provide an RMA number for sending this back to us for inspection/repair.
Laura.waller  (posted 2014-02-13 12:13:33.43)
Could you please lost the safety class of your lasers. The chart in the safety tab is too vague tone able to figure out which class each of these lasers for into
sharrell  (posted 2014-02-14 10:46:33.0)
Response from Sean at Thorlabs: Thank you for your feedback. The safety class of each laser can be found in the products specifications sheet, which can be found by clicking on the red Docs icon next to where the item is sold. For easier access to this information we have also moved it to the web page as well.
user  (posted 2013-03-26 17:31:37.8)
Hi, I have an older model 632.8 (HRP050) HeNe laser and I was curious if it has been measured whether or not there is any significant power out put at the higher transition line near 640 nm. We're currently using the laser to align a monochromator and wanted to know if a small secondary peak near 640 nm was from the laser itself or an alignment error in monochromator.
jlow  (posted 2013-03-27 13:26:00.0)
Response from Jeremy at Thorlabs: In a regular HeNe laser, there are a lot of non-lasing lines in the background but they are generally many orders of magnitude smaller than the main lasing line. It is therefore conceivable that a very small peak you see at 640nm could be due to that. Since an e-mail address wasn't provided, we couldn't contact you directly. If you could send us an e-mail at techsupport@thorlabs.com, we can take a look at the spectra you observe and discuss about this further.
li.ju  (posted 2013-02-05 23:50:18.24)
I have bought 2 HNL S008 R-EC. I had requested to have Australian power plugs but seemed fell to deaf ears. I could see that the plug tip is exchangable. Our safety regualation would not allow me to use an extra adaptor. I wonder if you could help or at least direct me to where I could get a replacement of the plug tips. Regards, Ju Li
tcohen  (posted 2013-02-07 16:30:00.0)
Response from Tim at Thorlabs to Ju Li: Thank you for contacting us! We have gotten in contact with you to supply a power cord suitable for an Australian standard outlet.

電源内蔵型HeNeレーザ、632.8 nm、0.8 mW

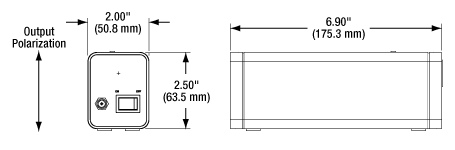

HNLS008 Mechanical Drawing
出射光の偏光に関する記載は直線偏光型のレーザのみに適用されます。
HCL2
Click to Enlarge

電源内蔵型HeNeレーザはFiberPortカプラFiberPortアダプタHCL2を使用して直接ファイバ結合が可能です。
取付けオプション
Groove on Bottom of Self-Contained Lasers
Click to Enlarge

2つの薄型TナットXE25T3(/M)が挿入されたレーザ筐体底部の溝
Laser Mounted on Two Bases
Click to Enlarge

2本のベースBA1L(/M)をTナットで筐体に取付け
  • 電源内蔵型レーザ:100 VAC(日本国内用)
  • 直線偏光型またはランダム偏光型の出力ビーム
  • CE規格準拠
  • CDRH(IEC 60825-1)レーザ安全クラス: IIIa(3R)

電源内蔵型HeNeレーザは、赤色(632.8 nm)のHeNeレーザーチューブが電源と共に小型の直方体筺体に納められています。この筺体では、封止された内部ミラーおよびレーザの寿命を最大にする ためのプラズマチューブ設計を採用しています。電源コードとon/offスイッチは、筐体の背面に付いています。なおこちらの内蔵型レーザにはリモートインターロックコネクタや内蔵シャッタの機能は付いておりません。

HNLS008R-JPがランダム偏光ビームを出力するのに対し、HNLS008L-JPは筐体に対して垂直に偏光する直線型の偏光ビームを出力します。アライメントのように小さな低出力レーザが必要な用途や、使いやすさや信頼性が求められる教育現場での使用などに適しています。日本国内向けのHNLS008L-JPおよびHNLS008R-JPにはモジュール背面にプラグインできる外付けの100 V用アダプタが付属します。その他のアダプタープラグをご希望の場合は、当社までお問い合わせください。

取付けオプション
出力側開口部は、5/8"-32の内ネジ付きです。アダプタSM1A32(別売り)は、SM05シリーズの外ネジ付きまたはSM1シリーズの内ネジ付きのオプトメカニクスが接続できるようになります。FiberPortアダプタHCL2(別売り)をお使いいただくと、FiberPortカプラを直接レーザの前面に接続することができます(右画像参照)。

また、レーザの底部の溝に当社の薄型TナットXE25T3(/M)を取り付け可能で、標準ベースを使って簡単にレーザをブレッドボードや光学テーブルに取り付けることができます(左画像参照)。

Item #Power SupplyPolarization RatioPowera1/e2 Beam DiameterDivergenceLMSbNoise (RMS)cLaser Classd
HNLS008L120 VAC500:10.8 mW0.48 mm1.7 mrad1090 MHz<1.0%3R
HNLS008L-EC230 VAC
HNLS008L-JP100 VAC
HNLS008R120 VACUnpolarized
HNLS008R-EC230 VAC
HNLS008R-JP100 VAC
  • 633 nmで測定した最小出力
  • 縦モード間隔
  • 30 Hz~10 MHz
  • 通常の動作時、共振器長(つまり出力)は変化する場合があります。そのため、これらのクラス3Rレーザでは仕様の最小出力値を上回る可能性があります。
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
HNLS008L Support Documentation
HNLS008L電源内蔵型HeNeレーザ、632.8 nm、0.8 mW、偏光ビーム出力、120 VAC
¥122,668
3-5 Days
HNLS008R Support Documentation
HNLS008R電源内蔵型HeNeレーザ、632.8 nm、0.8 mW、ランダム偏光ビーム出力、120 VAC
¥114,228
Lead Time
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
HNLS008L-EC Support Documentation
HNLS008L-EC電源内蔵型HeNeレーザ、632.8 nm、0.8 mW、偏光ビーム出力、230 VAC
¥122,668
3-5 Days
HNLS008R-EC Support Documentation
HNLS008R-EC電源内蔵型HeNeレーザ、632.8 nm、0.8 mW、ランダム偏光ビーム出力、230 VAC
¥114,228
Lead Time
+1 数量 資料 型番 - Japanese 定価(税抜) 出荷予定日
HNLS008L-JP Support Documentation
HNLS008L-JP電源内蔵型HeNeレーザ、632.8 nm、0.8 mW、偏光ビーム出力、100 VAC(日本国内向け)
¥122,668
Today
HNLS008R-JP Support Documentation
HNLS008R-JP電源内蔵型HeNeレーザ、632.8 nm、0.8 mW、ランダム偏光ビーム出力、100 VAC(日本国内向け)
¥114,228
Today

2 mW赤色(632.8 nm)HeNeレーザ

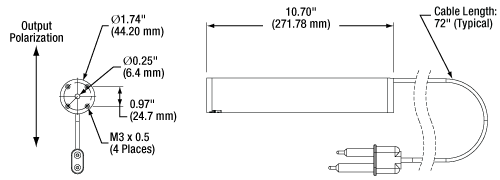

HNL020 Mechanical Drawing
出射光の偏光に関する記載は直線偏光型のレーザのみに適用されます。
  • 2.0 mW赤色(632.8 nm)出力
  • 直線偏光出力型(500:1)またはランダム偏光出力型
  • 外部電源付属

当社の円筒形の2.0 mW赤色(632.8 nm)ヘリウムネオン(HeNe)レーザは、チューブ形状のためほとんどの光学系に組み込むことができます。このレーザは、直線偏光出力型(500:1)またはランダム偏光出力型の製品から選択可能です。直線偏光の方向は、右に示す図のとおりです。レーザには安全のためインターロック機能が組み込まれています(詳細は「インターロックの取り外し」タブをご参照ください)。外部電源と電源ケーブルが付属しています。

Item #Power SupplyPolarization RatioPower1/e2 Beam DiameteraDivergencebLMScNoise (RMS)dOperating VoltageOperating CurrentLaser Class
HNL020LB100 - 240 VAC500:12.0 mW0.63 mm1.3 mrad730 MHz0.1%1800 VDC6.5 mA3R
HNL020RB100 - 240 VACUnpolarized
  • TEM00, 1/e2 Points ±3%   b. TEM00, ±3% c. 縦モード間隔  d.  30 Hz~10 MHz
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HNL020LB Support Documentation
HNL020LBCustomer Inspired! HeNe Laser, 632.8 nm, 2 mW, Polarized, 100 - 240 VAC Power Supply Included
¥226,184
Lead Time
HNL020RB Support Documentation
HNL020RBCustomer Inspired! HeNe Laser, 632.8 nm, 2 mW, Random, 100 - 240 VAC Power Supply Included
¥219,288
Lead Time

5 mW赤色(632.8 nm)HeNeレーザ

HNL050 Mechanical Drawing
出射光の偏光に関する記載は直線偏光型のレーザのみに適用されます。
  • 5.0 mW赤色(632.8 nm)出力
  • 直線偏光出力型(500:1)またはランダム偏光出力型
  • 外部電源付属

この円筒形の5.0 mW赤色(632.8 nm)ヘリウムネオン(HeNe)レーザは、チューブ形状であるためにほとんどの光学系に組み込むことができます。このレーザは、直線偏光出力型(500:1)またはランダム偏光出力型から選択可能です。直線偏光の方向は、右に示す図のとおりです。レーザには安全のため、インターロック機能が組み込まれています(詳細は「インターロックの取り外し」タブをご参照ください)。外部電源と電源ケーブルが付属しています。

Item #Power SupplyPolarization RatioPower1/e2 Beam DiameteraDivergencebLMScNoise (RMS)dOperating VoltageOperating CurrentLaser Class
HNL050LB100 - 240 VAC500:15.0 mW0.81 mm1.0 mrad435 MHz0.2%2300 VDC6.0 mA3B
HNL050RB100 - 240 VACUnpolarized
  • TEM00, 1/e2 Points ± 3% b.  TEM00, ±3%   c. 縦モード間隔 d. 30 Hz~10 MHz
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HNL050LB Support Documentation
HNL050LBCustomer Inspired! HeNe Laser, 632.8 nm, 5 mW, Polarized, 100 - 240 VAC Power Supply Included
¥219,288
3-5 Days
HNL050RB Support Documentation
HNL050RBCustomer Inspired! HeNe Laser, 632.8 nm, 5 mW, Random, 100 - 240 VAC Power Supply Included
¥212,393
Lead Time

10 mW赤色(632.8 nm)HeNeレーザ

HNL100 Mechanical Drawing
出射光の偏光に関する記載は直線偏光型のレーザのみに適用されます。
  • 10.0 mW赤色(632.8 nm)出力
  • 直線偏光出力型(500:1)またはランダム偏光出力型
  • 外部電源付属

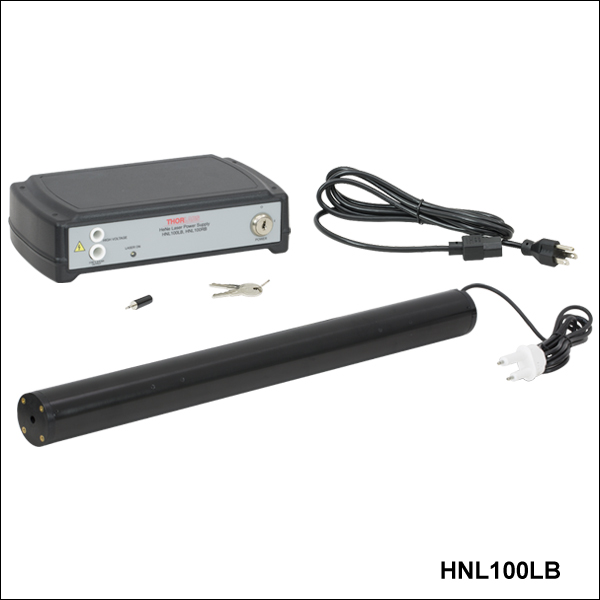

この円筒形の10.0 mW赤色(632.8 nm)ヘリウムネオン(HeNe)レーザは、チューブ形状であるためほとんどの光学系に組み込むことができます。このレーザは、直線偏光出力型(500:1)またはランダム偏光出力型です。直線偏光の方向は、右に示す図のとおりです。レーザには安全のためインターロック機能が組み込まれています(詳細は「インターロックの取り外し」タブをご参照ください)。外部電源とパワ―コードが付属しています。

Item #Power SupplyPolarization RatioPower1/e2 Beam DiameteraDivergencebLMScNoise (RMS)dOperating VoltageOperating CurrentLaser Class
HNL100LB100 - 240 VAC500:110.0 mW0.68 mm1.2 mrad320 MHz1.0%3100 VDC6.5 mA3B
HNL100RB100 - 240 VACUnpolarized
  • TEM00, 1/e2 Points ± 3%  b.  TEM00, ±3%  c. 縦モード間隔 d.  30 Hz~10 MHz
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HNL100LB Support Documentation
HNL100LBCustomer Inspired! HeNe Laser, 632.8 nm, 10 mW, Polarized, 100 - 240 VAC Power Supply Included
¥274,455
3-5 Days
HNL100RB Support Documentation
HNL100RBCustomer Inspired! HeNe Laser, 632.8 nm, 10 mW, Random, 100 - 240 VAC Power Supply Included
¥267,560
3-5 Days

15 mW赤色(632.8 nm)HeNeレーザ

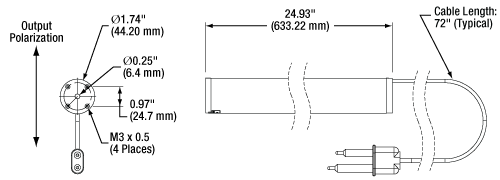

HNL150 Mechanical Drawing
出射光の偏光に関する記載は直線偏光型のレーザのみに適用されます。
  • 15.0 mW赤色(632.8 nm)出力
  • 直線偏光出力型(500:1)またはランダム偏光出力型
  • 外部電源付属

この円筒形の15.0 mW赤色(632.8 nm)ヘリウムネオン(HeNe)レーザは、チューブ形状であるためほとんどの光学系に組み込むことができます。このレーザは、直線偏光出力型(500:1)またはランダム偏光出力型の製品から選択可能です。直線偏光の方向は、右に示す図のとおりです。レーザには安全のため、インターロック機能が組み込まれています(詳細は「インターロックの取り外し」タブをご参照ください)。外部電源とパワ―コードが付属しています。

Item #Power SupplyPolarization RatioPower1/e2 Beam DiameteraDivergencebLMScNoise (RMS)dOperating VoltageOperating CurrentLaser Class
HNL150LB100 - 240 VAC500:115.0 mW0.70 mm1.15 mrad257 MHz0.5%3800 VDC6.5 mA3B
HNL150RB100 - 240 VACUnpolarized
  • TEM00, 1/e2 Points ± 3%    b. TEM00, ±3%  c. 縦モード間隔 d.  30 Hz~10 MHz
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HNL150LB Support Documentation
HNL150LBCustomer Inspired! HeNe Laser, 632.8 nm, 15 mW, Polarized, 100 - 240 VAC Power Supply Included
¥336,518
Lead Time
HNL150RB Support Documentation
HNL150RBCustomer Inspired! HeNe Laser, 632.8 nm, 15 mW, Random, 100 - 240 VAC Power Supply Included
¥329,622
3-5 Days

21.0 mW~22.5 mW赤色(632.8 nm)HeNeレーザ

HNL210Mechanical Drawing
出射光の偏光に関する記載は直線偏光型のレーザのみに適用されます。
  • 21.0 mW赤色(632.8 nm)出力、直線偏光出力型(500:1)
  • 22.5 mW赤色(632.8 nm)出力、ランダム偏光出力型
  • 外部電源付属

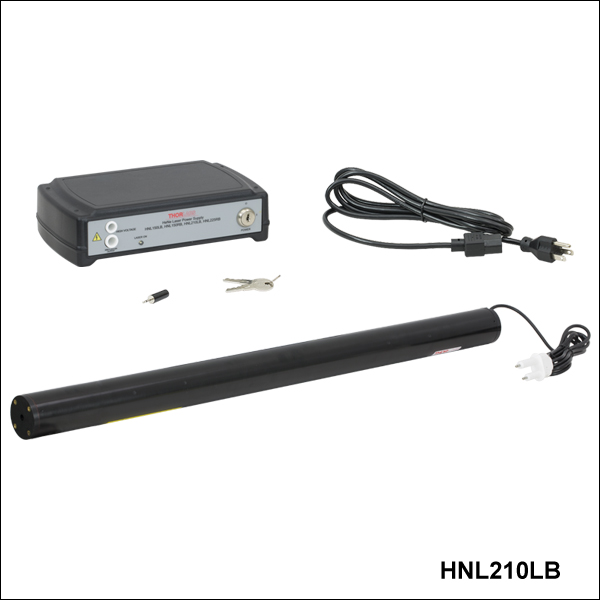

この円筒形の赤色(632.8 nm)ヘリウムネオン(HeNe)レーザは、チューブ形状のためほとんどの光学系に組み込むことができます。HNL210LBは21.0 mWで直線偏光出力型(500:1)で、直線偏光の方向は、右に示す図のとおりです。HNL225Rは22.5 mWでランダム偏光出力型です。レーザは安全のためインターロック機能が組み込まれています(詳細は「インターロックの取り外し」タブをご参照ください)。外部電源とパワ―コードが付属しています。

Item #Power SupplyPolarization RatioPower1/e2 Beam DiameteraDivergencebLMScNoise (RMS)dOperating VoltageOperating CurrentLaser Class
HNL210LB100 - 240 VAC500:121.0 mW0.70 mm1.15 mrad257 MHz0.5%3800 VDC6.5 mA3B
HNL225RB100 - 240 VACUnpolarized22.5 mW
  • TEM00, 1/e2 Points ± 3%   b. TEM00, ±3%  c. 縦モード間隔 d.  30 Hz~10 MHz
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HNL210LB Support Documentation
HNL210LBCustomer Inspired! HeNe Laser, 632.8 nm, 21 mW, Polarized, 100 - 240 VAC Power Supply Included
¥350,310
Lead Time
HNL225RB Support Documentation
HNL225RBCustomer Inspired! HeNe Laser, 632.8 nm, 22.5 mW, Random, 100 - 240 VAC Power Supply Included
¥343,413
Today
ログイン  |   マイアカウント  |   Contact Us  |   Careers  |   個人情報保護方針  |   ホーム  |   FAQ  |   Site Index
Regional Websites:East Coast US | West Coast US | Europe | Asia | China
Copyright 1999-2019 Thorlabs, Inc.
Sales: +81-3-6915-7701
Tech Supports: +81-3-6915-7701


High Quality Thorlabs Logo 1000px:Save this Image
