多光子顕微鏡Bergamo® IIIシリーズのプラットフォーム

顕微鏡に試料を対応させるのではなく、試料に顕微鏡を対応させるという方針に従い、当社では様々な実験要件に対応する完全モジュール式の多光子イメージングプラットフォームを開発しました。多光子イメージングシステムBergamo IIIシリーズでは、微小電極などを用いた従来の研究手法に比べて、ニューロン集団に対する同時読み出しと操作を、高速、高深度、高信号強度で行うことが可能です。

実験に適した顕微鏡の選択

多光子顕微鏡プラットフォームBergamo IIIはモジュール設計であるため、それぞれの実験ニーズに適した構成に変更したり、設置後に顕微鏡の機能を調整したりすることが可能です。以下では、Bergamo IIIのモジュール性についての概要をご紹介しています。詳細は「モジュール」タブをご覧ください。 顕微鏡Bergamo IIIが研究室でどのように使用されているかについては、「Applications」タブと「Publications」タブをご覧ください。



顕微鏡の試料への接近

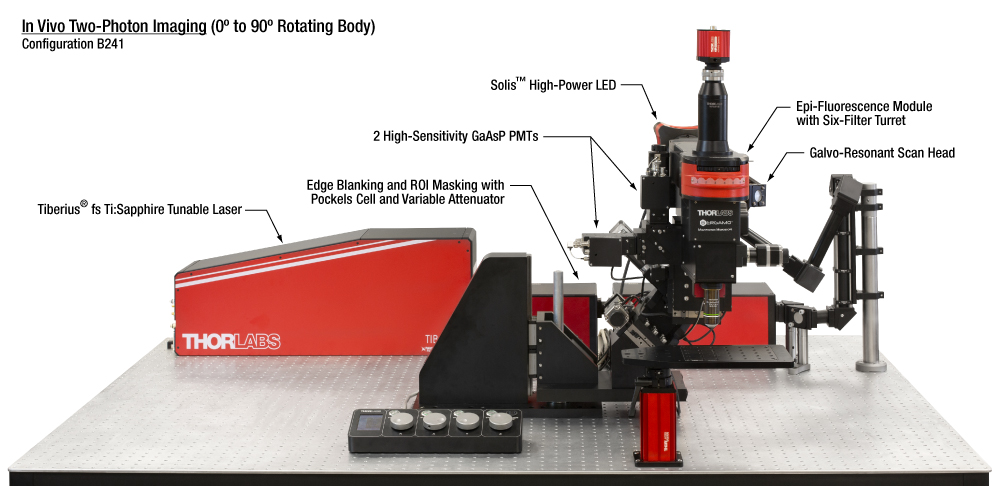

顕微鏡Bergamo IIIを試料に近づけられるように、支持用ボディを3種類ご用意しています。回転ボディでは、顕微鏡Bergamo IIIに5軸の可動軸を持たせ、in vivoシステムをほぼ全方向から自由に調べることができます。直立ボディでは、対物レンズの下に広い作業空間を持たせ、1軸または3軸の可動軸を装備しています。

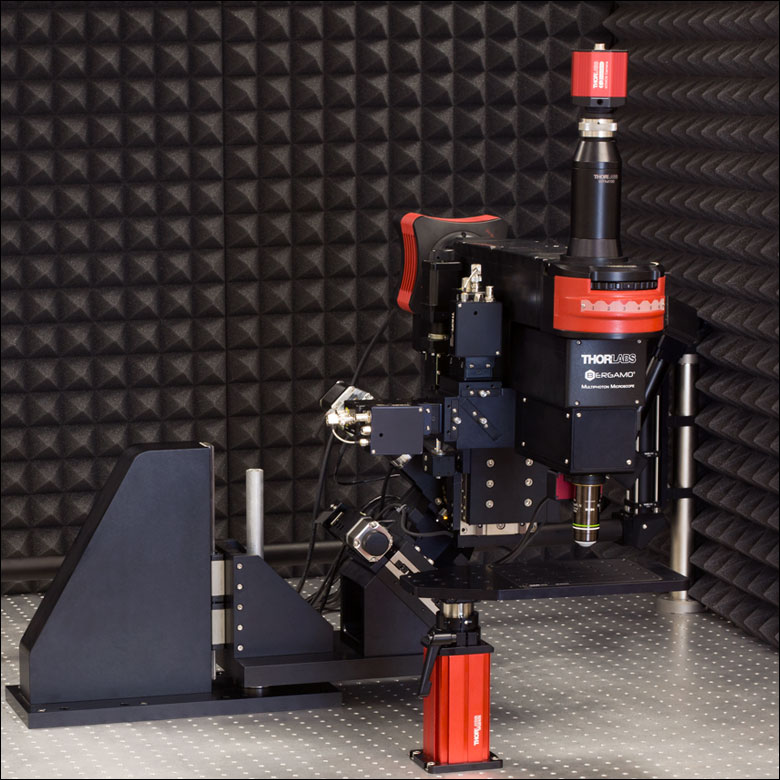

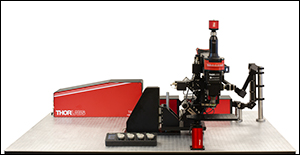

  • 回転ボディ
    • 試料または観察対象物の周囲を最大90°回転可能
    • 垂直方向の粗動範囲:127 mm
    • XYの精密移動範囲:50.8 mm
    • Zの精密移動範囲:25.4 mm
    • 対物レンズとともにX、Y、Zの各軸回りに回転

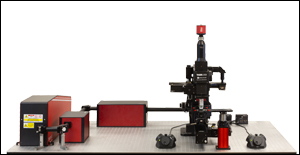

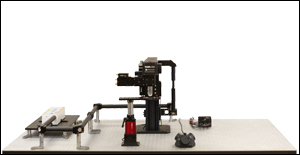

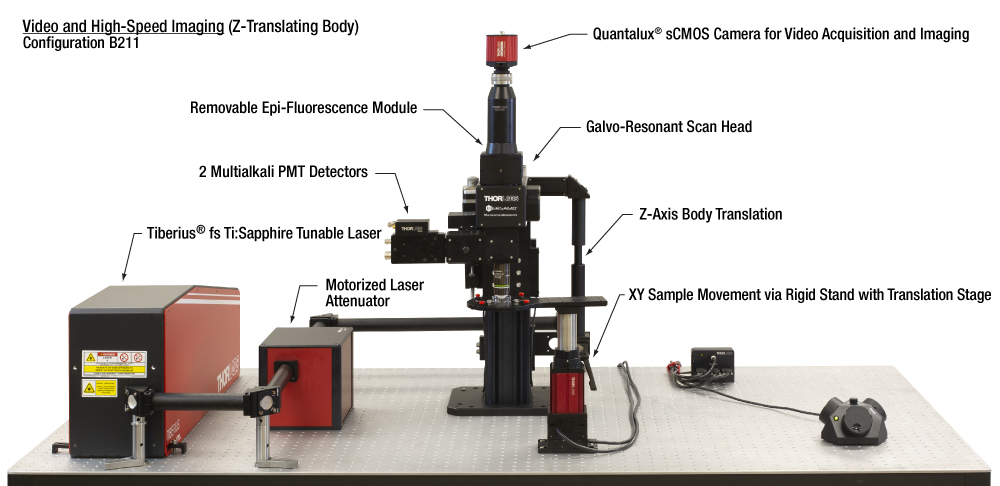

  • 直立ボディ
    • XYの精密移動範囲:50.8 mm (XYZ構成のみ)
    • Zの精密移動範囲:25.4 mm
    • 対物レンズからボディまでの距離(Throat Depth/懐深さ):196.5 mm
  • 追加可能なZ軸焦点調整機構(2種類)
    • 対物レンズ用高速ピエゾスキャナ
    • 無振動で高速イメージングの可能な液晶リモートフォーカス



1つのシステムでの複数手法によるイメージング

顕微鏡Bergamo IIIには、最大2つのレーザ走査路のほかに多数のイメージング用補助モジュールを組み込めるため、1つのシステムで複数のイメージング手法を柔軟に切り替えることができます。またモジュール設計のため、実験要件の変化に合わせて顕微鏡の再構成やアップグレードが可能です。

  • シングルまたはデュアル走査路
    • 共焦点イメージング
    • 同時多光子イメージングと空間光変調
  • 透過光イメージング
    • Dodt勾配コントラスト(ワイドフィールド、レーザ走査)
    • DIC(ワイドフィールド、レーザ走査)
    • 可視(VIS)および近赤外(NIR)のLED
  • ベッセルビームイメージング

Click to Enlarge

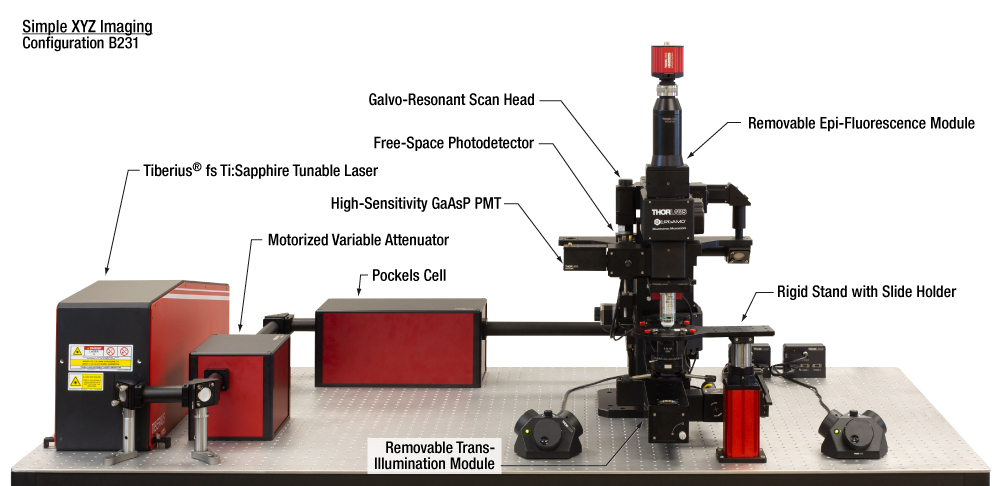

こちらの顕微鏡 Bergamo IIIは、多光子イメージングと透過光イメージングの両方用に構成されています。透過照明モジュールWFA1000は簡単に取り外すことができ、生きた試料の多光子イメージングを行うためのスペースを確保できます。

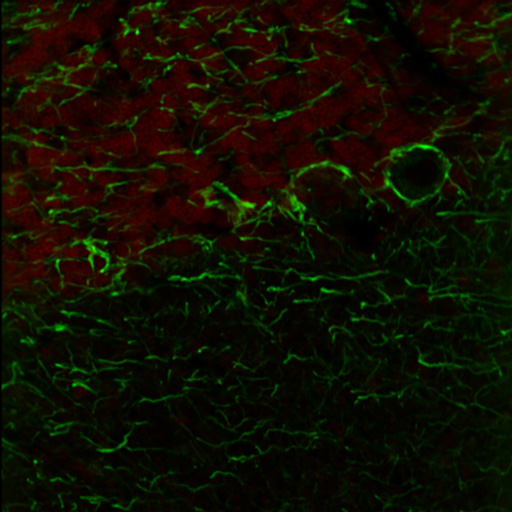

より高速でのデータ取得

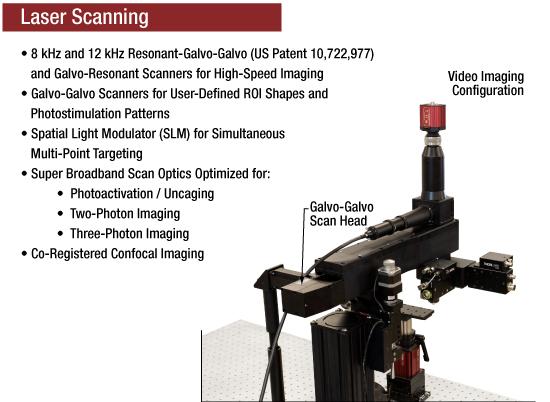

顕微鏡Bergamo IIIには、8 kHzおよび12 kHzで走査できるガルバノ-レゾナント(GR)スキャナとレゾナント-ガルバノ-ガルバノ (RGG)スキャナをご用意しており、高速での画像取得が可能です。 高速イメージングと試料の光操作・光活性化を同時に行うために、ガルバノ-ガルバノ(GG)スキャナまたは空間光変調器(SLM)を第2の走査路としてセットアップすることができます。

  • 高速イメージング用のGRスキャナとRGGスキャナ (8 kHz、12 kHz)
  • ユーザが定義した関心領域(ROI)や光刺激パターンを走査するためのGGスキャナ
  • 多点同時刺激用の空間光変調器(SLM)


Click to Enlarge

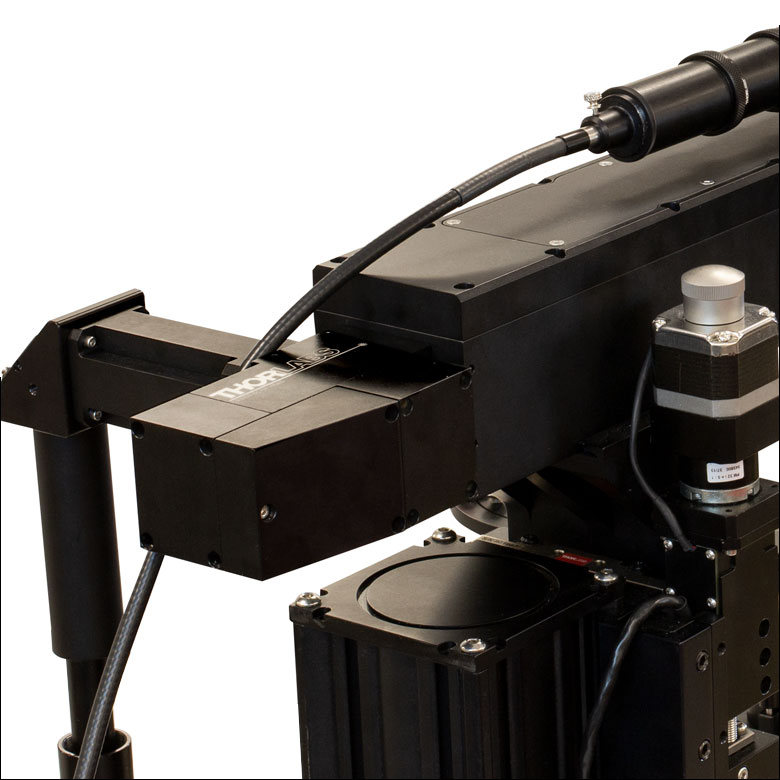

こちらの顕微鏡 Bergamo IIIの主走査路には、高速で画像取得を行うためにガルバノ- レゾナントスキャナが取り付けられています。特定の領域を同時光活性化するために、第2走査路にはガルバノ- ガルバノスキャナが取り付けられています。

試料のより広い範囲の観察

顕微鏡Bergamo IIIは視野数(FN)40で構成することができるため、1つの視野(FOV)内で複数の関心領域(ROI)のイメージングができます。視野を広く構成したときには、視野の一部の小さな部分を操作するための第2の走査路を追加できます。

  • FN40、8 kHzスキャナ、1倍ズームで取得したときのイメージのサイズ
    • FOV:2.82 mm x 2.82 mm(倍率10倍の対物レンズ使用時)
    • FOV:1.88 mm x 1.88 mm(倍率15倍の対物レンズ使用時)

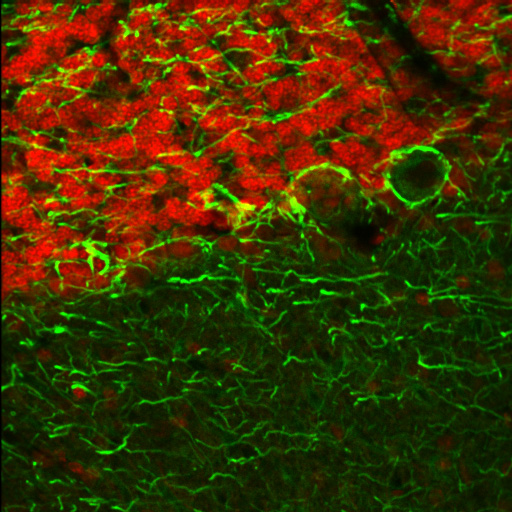

Click to Enlarge

上の画像は、視野数(FN) 40で構成された顕微鏡Bergamo IIIに、
当社の対物レンズTL10X-2Pを取り付けて取得しました。
外側の枠がFN40による視野2.82 mm x 2.82 mmの範囲です。



高感度検出による試料の保護

検出効率を最大化するため、顕微鏡Bergamo IIIでは高感度GaAsP PMTをノンデスキャン検出器として使用しています。こうすることで、試料深部からの微弱な信号を検出したり、試料を光損傷させないためにレーザ光パワーを低くして測定したりすることができます。

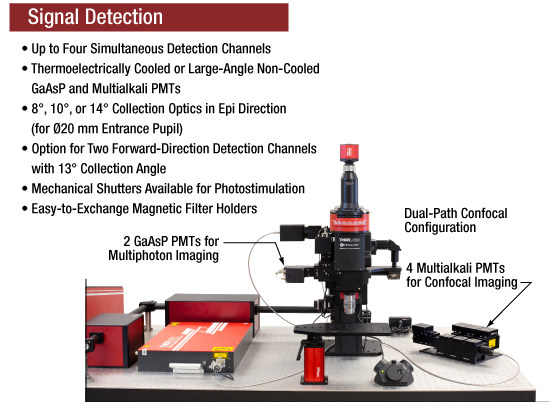

  • 最大で4つの同時検出チャンネルを使用可能
  • ノンデスキャン検出器
  • 高感度GaAsP PMT
    • 微弱信号用の冷却PMT
    • より広い集光角度を有する非冷却PMT
  • マルチアルカリPMTもご用意

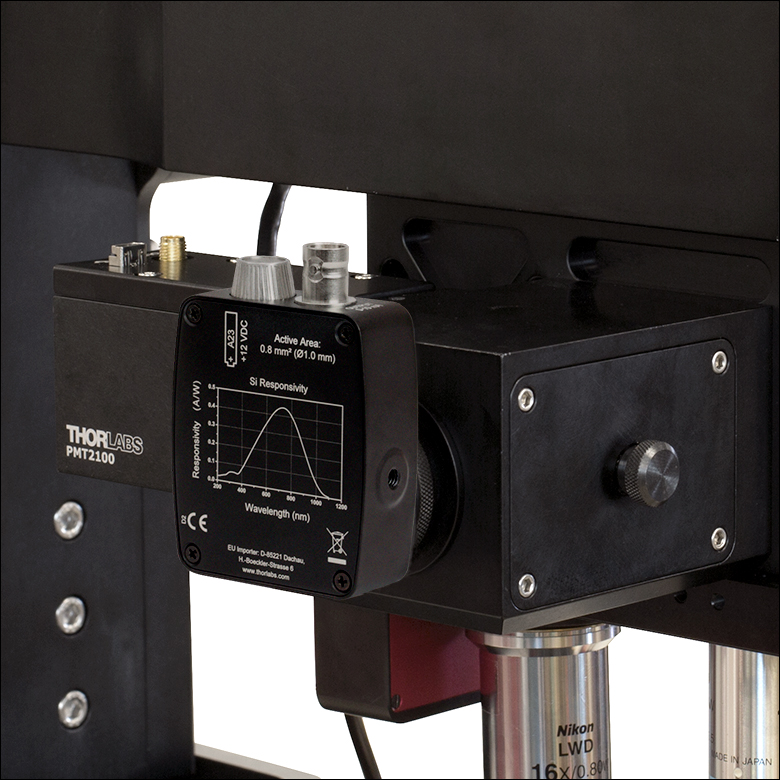

  • ほかのイメージング手法のための自由空間光用フォトディテクタ

Click to Enlarge

信号光が試料から放出されるときに厚い組織によって散乱されるため、当社では広い集光角度を有する検出モジュールを設計しました。8°、10°または14°の集光角度(Ø20 mmの入射瞳の場合)を有する当社独自の検出モジュールを使用すると、深い組織からの生理学的なイメージングが可能になります。

スーパー広帯域走査光学系による深部の観察

顕微鏡Bergamo IIIは、最新のレーザや蛍光色素、さらに最新の技術にも対応できる励起波長範囲をカバーしています。走査光学系は1800 nmまでの波長に最適化することができ、3光子イメージング技術を用いて試料の奥深くまで観察することができます。

  • 下記の用途に最適化されたスーパー広帯域走査光学系
    • 光刺激/光照射アンケージング
    • 2光子イメージング
    • 3光子イメージング

Click to Enlarge

当社のスーパー広帯域走査光学系は、光刺激、2光子、3光子でイメージングするための波長範囲に対応しています。

超安定の多光子顕微鏡プラットフォーム

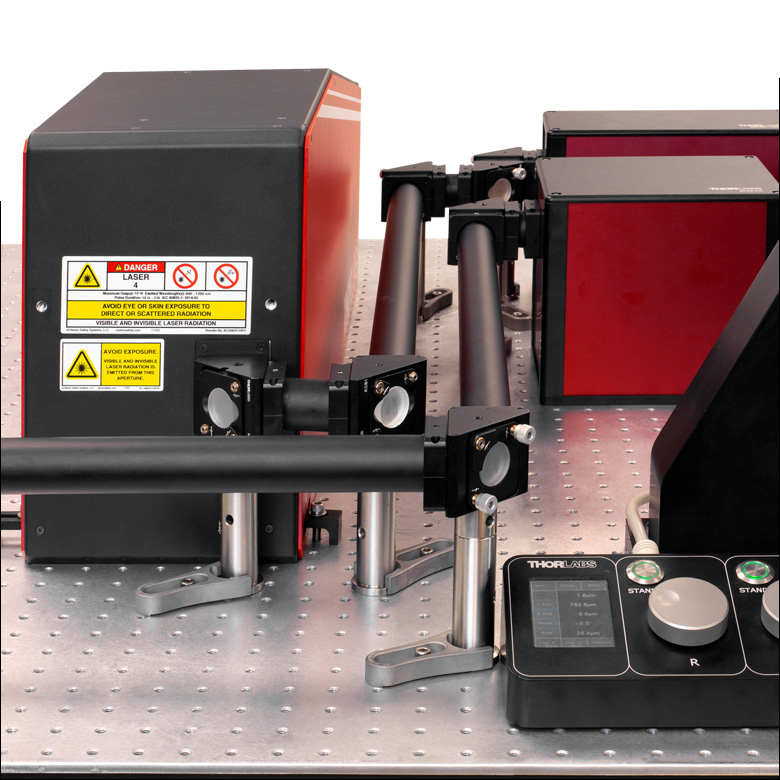

すべてのBergamo III顕微鏡のボディには、走査路のうちの一方または両方に、ファイバ結合型の2光子レーザを組み込むことができます。ファイバ結合により複雑なアライメント手順が不要になり、自由空間レーザ光を使用するよりも安定したイメージングシステムを実現できます。

  • イメージングのためのアライメントが不要
  • 安定性の高いイメージングシステム構成
  • 顕微鏡の設置面積の小型化により、試料や観察対象物のためのスペースを確保
  • 顕微鏡の再構成を迅速かつ容易に実施可能

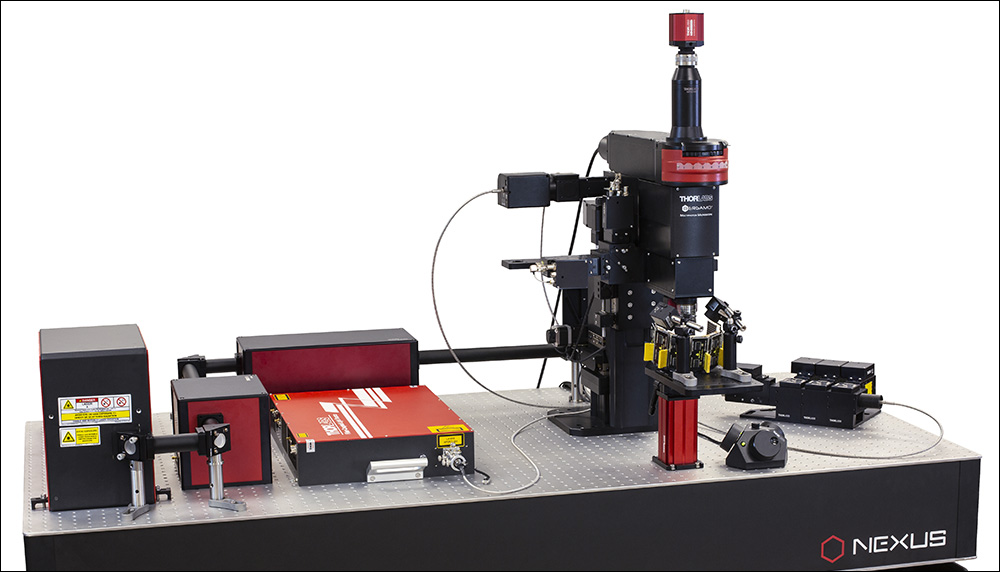

Click to Enlarge

このBergamo顕微鏡ではファイバ結合のデュアル走査路を使用しています。

顕微鏡Bergamo® IIIのモジュール

顕微鏡Bergamo IIIは、実験の要件に合わせ構成をカスタマイズできるモジュール式のシステムです。




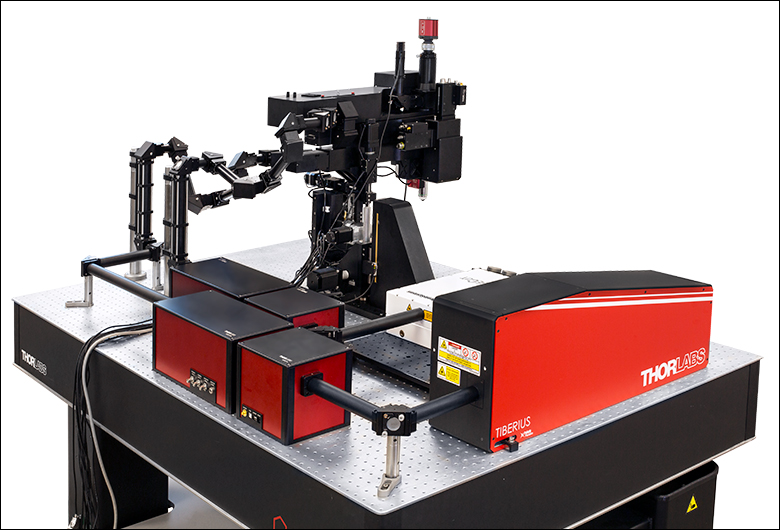

Click to Enlarge

こちらの顕微鏡 Bergamo IIIの主走査路には、高速で画像取得を行うためにガルバノ- レゾナントスキャナが取り付けられています。特定の領域を同時光活性化するために、第2走査路にはガルバノ- ガルバノスキャナが取り付けられています。

ガルバノ-レゾナントスキャナ、ガルバノ-ガルバノスキャナ、空間光変調器(SLM)

顕微鏡Bergamo IIIは、入射ビームの伝搬、調整、およびその方向付けをするための、事前に定めた1つまたは2つの走査路で構成することができます。各走査路には、レゾナント-ガルバノ-ガルバノスキャナ、ガルバノ-レゾナントスキャナ、ガルバノ-ガルバノスキャナ、または空間変調器(SLM)をご使用いただけます。これらから選択することで、高フレームレート、高感度、さらには関心領域(ROI)へのターゲット照射など、各実験に必要な条件に合わせて走査系を最適化できます。

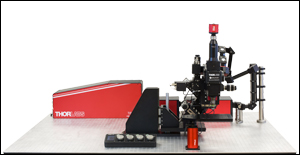

マルチモーダル走査に適したレゾナント-ガルバノ-ガルバノスキャナ
当社では8 kHzおよび12 kHzのレゾナント-ガルバノ-ガルバノスキャナ(RGG)をご用意しています。当社のRGGスキャナの設計は特許取得済みです(US Patent 10,722,977)。このマルチモーダルスキャナのスキャンヘッドは1つですが、ガルバノ-レゾナントスキャナとガルバノ-ガルバノスキャナの両方の機能が付いています。8 kHzスキャナは視野全体を使用し、最大フレームレートは400 fpsです。一方、12 kHzスキャナの最大フレームレートは600 fpsです。

高速イメージングに適したガルバノ-レゾナントスキャナ
当社では、8 kHzと12 kHzのガルバノ-レゾナントスキャナをご用意しています。8 kHzスキャナは視野全体を使用し、最大フレームレートは400 fpsです。一方、12 kHzスキャナの最大フレームレートは600 fpsです。

ユーザ指定の関心領域(ROI)の形状を走査するのに適したガルバノ-ガルバノスキャナ
ガルバノ-ガルバノスキャナは、お客様が描いた形状(線、ポリライン、正方形、長方形)での走査のほか、光刺激のためのカスタムパターン(円、楕円、多角形、点)での走査もサポートしています。信号の積分時間と画像を均一化するために、ピクセル滞留時間は一定に保たれています。

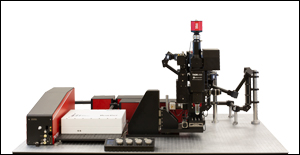

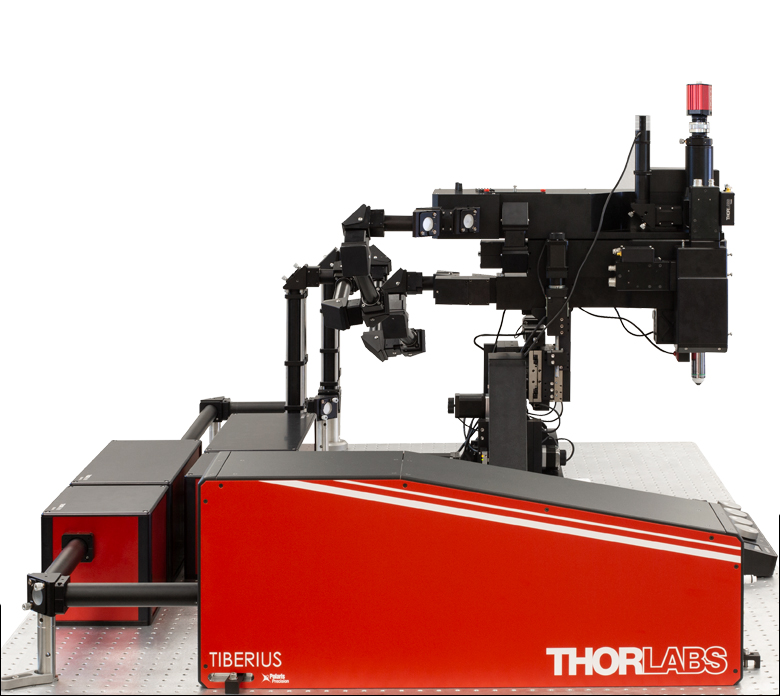

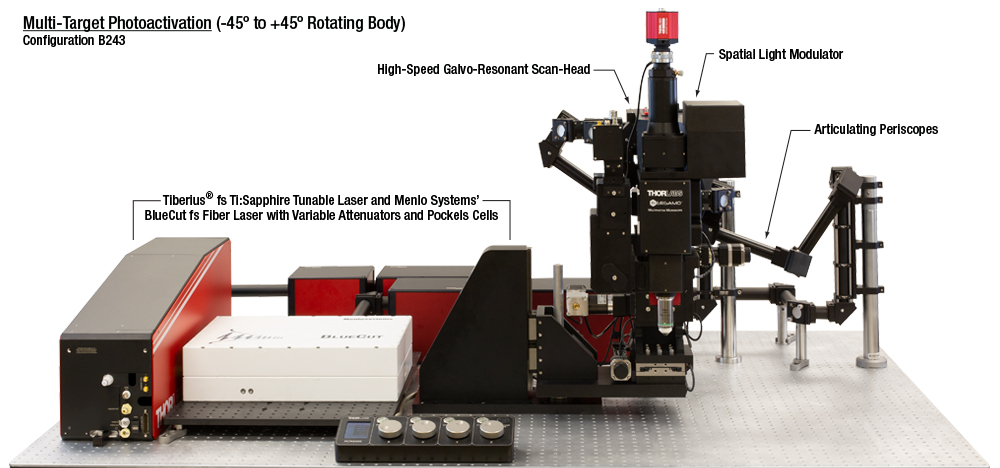

多点同時光刺激に適した空間光変調器(SLM)
物理的に点から点に移動するスキャナとは異なり、空間変光変調器(SLM)はホログラフィ原理に基づいてビームを回折させ、ユーザが定義するパターンを成形します。このパターン成形には一般的なビーム成形のほか、視野内に多数の集光点を生成することも含まれます。この後者のパターンでは、試料内の複数の部位を同時に光励起することができます。空間光変調器についての詳細は「ハイライト」タブをご覧ください



Bergamo Piezo Objective Scanner
Click to Enlarge

対物レンズTL15X-2PのZ方向焦点位置を微調整するために、対物レンズ用ピエゾスキャナPFM450Eが取り付けられた正立顕微鏡Bergamo III

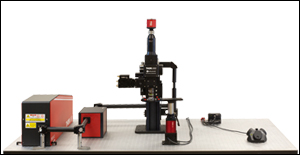

ボリュームイメージングのための高速Z軸焦点調整(オプション)

当社では顕微鏡Bergamo IIIの高速Z軸焦点調整用に、液晶技術をベースにしたリモート焦点調整システムと、ピエゾ素子を用いた対物レンズ用高速スキャナPFM450Eの2種類をご用意しています。

液晶リモート焦点調整
当社のリモート焦点調整システムは、液晶レンズを用いて焦点面の位置を離散した16の位置の間で高速に切り替えます。従って振動が発生せず、焦点位置や試料に影響を与えることがありません。Z方向の移動範囲は対物レンズに依存します。

対物レンズ用ピエゾスキャナ
対物レンズ用ピエゾスキャナは、閉ループ動作で450 µmのZ方向移動範囲を分解能3 nmで走査することができ、最大ステップ幅100 µmまでの整定時間は25 ms(典型値)です。顕微鏡の焦点位置の正確な設定や、高速・高分解能でのZ走査に適しています。




Click to Enlarge
ガウシアンビームの拡大画像

Click to Enlarge
ベッセルビームの拡大画像

ベッセルビームを用いたボリュームイメージング

顕微鏡Bergamo IIIではベッセルビームを用いて超高速イメージングを行うことができ、神経回路や神経相互作用のビデオレートでのin vivoボリューム機能イメージングを行うことが可能です。この特殊なビームは非回折で自己修復性を有するため、組織を透過する際に集光状態が長く維持され(深い被写界深度の実現)、さらに再形成することも可能です。この技術は当社の多光子顕微鏡Bergamo IIIと2光子メゾスコープでご利用いただけます。

右はベッセルビームとガウシアンビームの画像です。画像でご覧いただけるように、ガウシアンビームは1つの焦点に集光し、次第に中心から発散して光は弱くなります。一方ベッセルビームでは円環状のビームが形成され、集光状態が維持されます。

この手法についての詳細は、「ハイライト」タブをご覧ください。



Bergamo III Non-Rotating Body

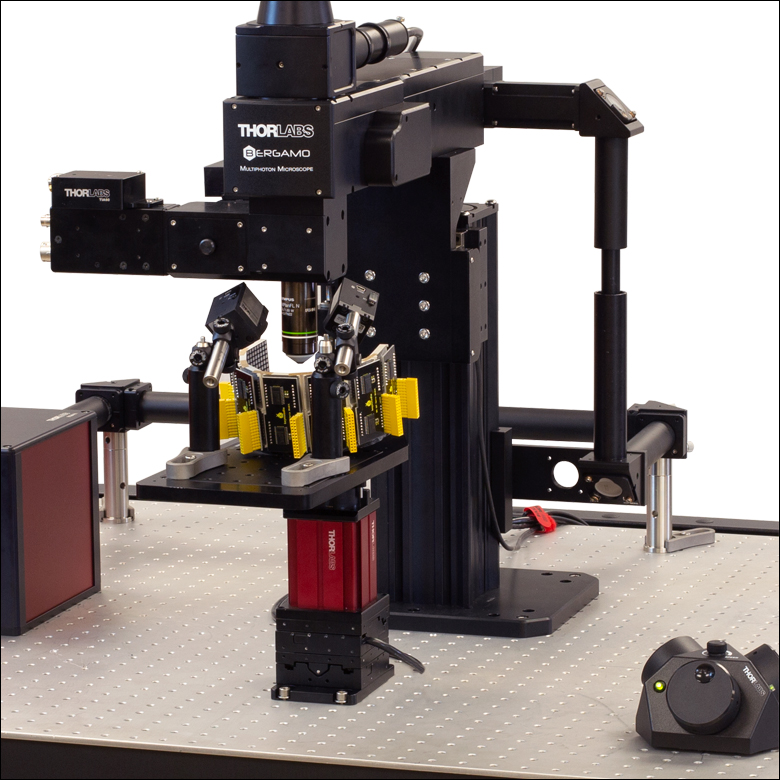

Click to Enlarge

直立ボディを用いたBergamo IIIシリーズのシステムにはペリスコープが付いているため、顕微鏡のXYZ各軸の全移動範囲で光学性能を損なわずに使用できます。

Click to Enlarge

こちらのBergamo IIIの2つの走査路はファイバ結合されており、設置面積がコンパクトでin vivo用に適しています。

ペリスコープとファイバ結合

多光子顕微鏡に用いられるレーザ光のほとんどは自由空間ビームとして供給されます。Bergamo IIIの焦点を中心にして、対物レンズを最大4軸方向(X、Y、 Z、θ)に移動できる機能を有しているため、ビーム光路もアライメントを維持しながら同じ軸に沿って移動することが求められます。Bergamo IIIシリーズのシステムでは、多関節式のペリスコープを用いることでこの課題を克服しています。ペリスコープは、Bergamoの直立ボディと回転ボディの両方で構成することができ、これらはすべての励起波長に対応します。

当社では、Bergamo IIIの走査路のうちの一方または両方を、ファイバ結合にすることも可能です。ファイバ結合型レーザを使用すると、自由空間レーザのような複雑なアライメント手順が不要になり、超安定のイメージングシステムを構成できます。またペリスコープと比較して場所を取りません。 顕微鏡Bergamo IIIのファイバ結合は2光子レーザ用に設計されており、何れの顕微鏡ボディで構成されたシステムにも対応します。



Bergamo III Filter Exchange
Click to Enlarge

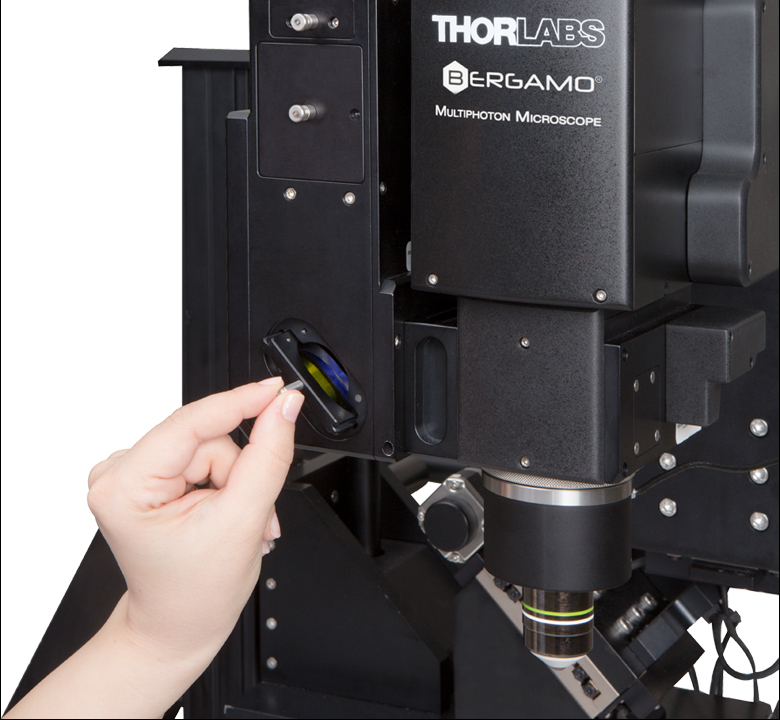

吸収フィルタとダイクロイックキューブは、PMT検出モジュールの前面にある磁石で密閉されたドアの背面側に保持されます。

スーパー広帯域走査光学系

Bergamo IIIシリーズの顕微鏡では、450~1100 nm、680~1300 nm、または800~1800 nmの励起波長用に最適化と補正が施された、当社独自の走査用光学系を使用しています。これらの光学系は、それぞれ光刺激、2光子イメージング、3光子イメージングに適しています。可視(VIS)域から近赤外(NIR)域までのこの広い波長範囲は、最新のOPOシステムや2波長出力レーザに対応するように選ばれています。

信号受光角度の広い光学系

検出システムの最も重要な目標は、限られた光子数の信号からからより多くの信号光子を検出することです。PMTを対物レンズの直後に配置すると(「ノンデスキャン」配置)、試料によって散乱された光は、それが対物レンズの視野外で散乱された光でもPMTに入射し、信号として加算されます。これは多光子顕微鏡に特有の利点です。対物レンズの設計視野以外からも集光することで、組織深部をイメージングする際に全体の検出効率が大幅に向上します。

後方(Epi Direction)に配置する場合は集光角度が8°、10°または14° の光学系を、前方(Transmitted Direction)に配置する場合は集光角度が13°の光学系をご用意しています(角度は入射瞳径Ø20 mmの対物レンズを使用した場合)。 集光モジュールは、機械式シャッタを取り付けて光刺激実験に用いることもできます。

アクセスが容易な吸収フィルタとダイクロイックホルダ

顕微鏡システムBergamo IIIシリーズは、Ø25 mmの蛍光フィルタおよび25 mm x 36 mmのダイクロイックミラーが含まれる業界標準の蛍光フィルターセット に対応しています。当社の検出モジュールは、他社設計とは異なり磁石固定式のホルダになっているため、素早く簡単にフィルタを交換して別の測定に移行できます。当社では広域用のØ32 mm蛍光フィルタと32 mm x 42 mmダイクロイックミラーを用いる検出モジュールもご用意しています。それらを用いれば、より大きい集光角度でより多くの信号を検出できます。

後方(Epi Direction)および前方(Transmitted Direction)での検出

当社の多光子顕微鏡システムでは、高感度のGaAsP PMTを採用しています。量子効率が高いため、微弱な蛍光や感光性の高い試料のイメージングに有効です。PMTとしては、微弱な信号の検出感度を向上させる熱電冷却方式と、パッケージサイズを小さくして開口数を大きくできる非冷却方式のどちらでもご使用いただけます。また、マルチアルカリPMTもご用意しています。

Bergamo IIIシリーズのすべての顕微鏡は、後方に2つまたは4つの検出器、および/または前方に2つの検出器を取り付けることが可能です。後方に設定したPMTで検出する蛍光タグを、前方に配置した検出チャンネルでも検出できるため、蛍光強度が微弱な薄い試料に対して顕微鏡の感度を向上させることが可能です。



Bergamo III Controller
Click to Enlarge

Bergamo III XYZ回転ボディ用コントローラ

タッチパネル付き多軸コントローラ

こちらのコントローラは回転ボディを用いたBergamo IIIシリーズ用に設計されています。ノブを使って、最大5軸までの電動制御ができます。回転式システムでは、対物レンズ焦点の微調整と筐体の昇降によるZ軸移動をロッカースイッチで切り替えます。各軸の移動操作は個別にロックすることができ、筐体の特定方向(軸)の位置を保持することができます。

タッチパネルを用いて2つの位置の保存と読み出しができます。PCのThorImage®LS上では、最大8つの位置を保存可能です。タッチパネルから、すべてのモータの位置の読み出しもできます。



Bergamo III Objectives
Click to Enlarge

多光子顕微鏡に適した当社の対物レンズ(例):TL10X-2P(左)とTL15X-2P (右)

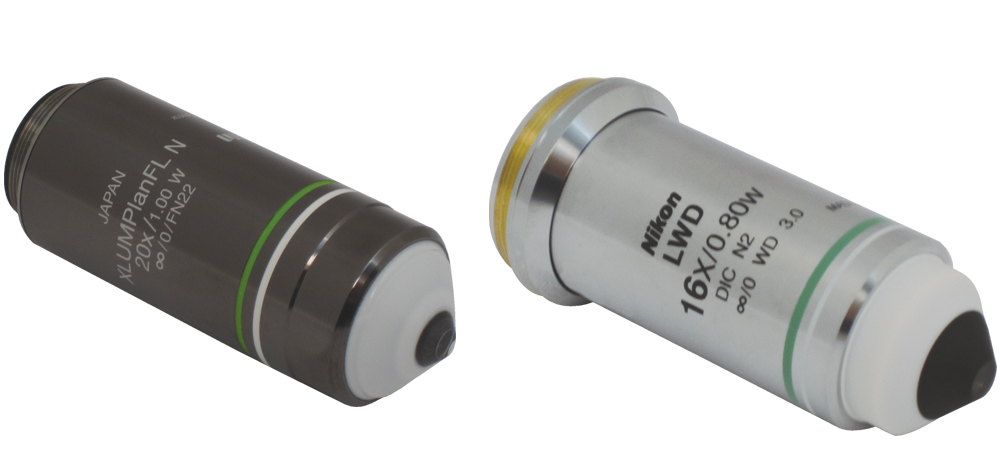

対物レンズ

Bergamo IIIシリーズの顕微鏡には、M34 x 1.0、M32 x 0.75、M25 x 0.75またはRMSネジ付きの無限遠補正対物レンズを取付けられます。これらから選択すれば、多光子顕微鏡に使用される低倍率で高NAの主な対物レンズが得られます。当社でご用意している最大視野数40までの走査用光学系を使用すると、これらの多光子イメージング用の特殊な対物レンズの光学設計を十分に活用することができ、同じ対物レンズを使用した他社製顕微鏡と比べても集光性能が高くなっています。



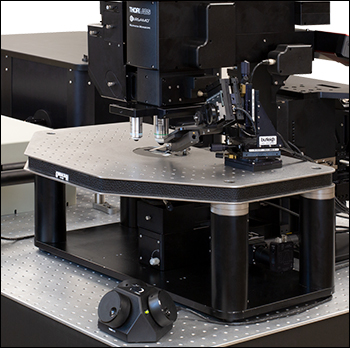

Bergamo III Rigid Stands
Click to Enlarge

手動の高剛性スタンド

高剛性スタンドサンプルホルダ

当社の高剛性スタンドサンプルホルダには回転や固定が可能な薄型のプラットフォームが付いており、これにはスライド、記録チャンバ、Z軸ピエゾステージなどのほか、カスタム仕様の実験器具なども取り付けられます。取付け部品は受動的に振動を減衰させるためにØ38 mm(Ø1.5インチ)ステンレススチール製ポストで支えられ、そのポストは赤いポストホルダでワークステーションに固定されます。

試料設置用プラットフォームの高さはロック用カラーで保持されており、回転させることで光路上への試料の設置/撤去を簡単に行えます。また位置が決まった後は、クイックリリース機構でポストを固定できます。

電動式の垂直移動型高剛性スタンドMPM250もご用意しており、25.4 mmの移動範囲で精密な高さ調整が可能です。



Quantulux and 1.4 Megapixel Scientific Cameras
Click to Enlarge

CMOSカメラZeluxとsCMOSカメラQuantulux

サイエンティフィックカメラ

当社の低ノイズのsCMOSおよびCMOSカメラは、当社の多光子顕微鏡システムに完全対応するよう設計されています。ワイドフィールド顕微鏡および蛍光顕微鏡用として有用であり、in vitroin vivoの試料からの反射光や蛍光を可視化できます。落射蛍光照明モジュールと組み合わせて使用すると、基準マーカの位置を特定するのに役に立ちます。また、この方法はレーザ光照射が不要なイメージング手法にもお使いいただけます。

当社のカメラは、当社が開発したソフトウェアパッケージThorCamで操作できます。sCMOSカメラには2.1 MPセンサが取り付けられています。CMOSカメラでは、1.3 MP、2.3 MP、5 MP、8.9 MPまたは12.3 MPセンサの取り付けられた製品をご用意しています。一般にカメラの解像度が低いと最大フレームレートは高くなります。これらのカメラには、外部トリガ信号によって画像取得を行うための、独立した補助ポートも付いています。

Bergamo IIIシリーズの顕微鏡には、業界標準のCマウント用またはCSマウント用のネジが付いたカメラも直接取り付けられます。




Click to Enlarge

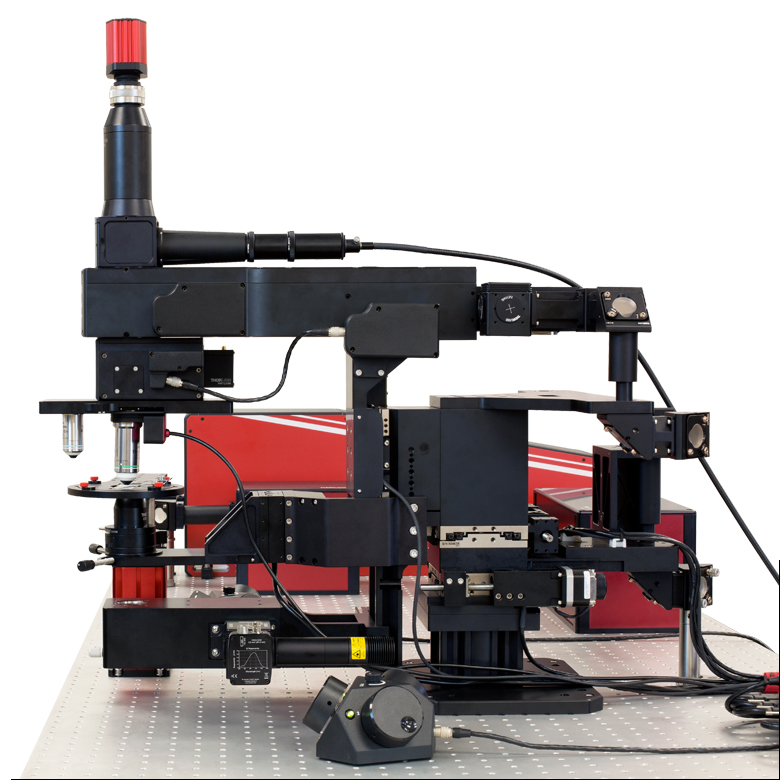

対物レンズの下に設置された透過照明モジュール、電動式コンデンサ、および高剛性スタンドサンプルホルダ

お客様ご自身で取付け可能なDodtコントラスト法およびDIC法によるイメージングモジュール

Bergamo IIIシリーズの顕微鏡はモジュール式であるため、in vitroin vivoでの実験の切り替えが非常に簡単です。Dodtコントラスト法、レーザ走査型Dodtコントラスト法、およびDIC法にご使用いただける透過照明モジュールは、お客様ご自身で本体への取付け・取外しを5分未満で行うことができます。これらのモジュールは、回転ボディと直立ボディの両方にご用意しております。

各製品には3軸コントローラが付属しています。それを用いてコンデンサ用の電動ステージを25.4 mmの範囲で移動させ、照明条件を最適化することができます。この汎用性の高い設計により、Nikon製のコンデンサや高NA油浸コンデンサにも対応できます。

これらのモジュールを補完するために、当社では透過照明モジュールと対物レンズの間にスライドを適切に配置できる薄型の高剛性スタンドサンプルホルダをご用意しています。

当社では、用途ごとのさまざまなご要望にお応えできるように、
お客様のニーズに合わせたご提案を心掛けています。
ご意見・ご要望、またご質問などございましたら当社までお気軽にご連絡ください。

ハイライト



ベッセルビームを用いた高速ボリューム画像取得
当社ではHoward Hughes Medical Institute(HHMI)とNa Ji教授(カリフォルニア大学バークレー校)の協力を得て、Bergamo®多光子レーザ走査型顕微鏡用のベッセルビームモジュールをご提供しています。 神経細胞活動のin vivoボリュームイメージングを行うには、サブミクロンの空間分解能とミリ秒の時間分解能の両方が必要です。従来の方法では、回折限界のガウシアンビームを走査して3次元画像を作成しますが、ベッセルビームを用いた多光子イメージングでは、軸方向に細長い集光スポットを利用してボリューム画像を取得します。励起光の被写界深度が拡大されたことにより3次元の体積が2次元に投影され、2次元フレームレートは効率的に3次元ボリュームレートに変換されます。

Ji氏の先駆的な研究で実証されたように、このベッセルビームを用いた高速のイメージング技術はシナプス解像度を有し、Ca2+ダイナミクスや、マウスとフェレットの視覚皮質における樹状突起スパインの調整特性などの計測ができます。 下の画像ではこのベッセルビームを用いた多光子イメージング技術の能力を示しています。Thy1-GFP-Mマウスの脳切片の300 x 300 μmの範囲を、それぞれベッセルビーム(左)およびガウシアンビーム(右)で走査した画像を比較しています。ガウシアンビームを集光して取得された45枚の光学的なスライス画像を垂直に積み重ねるとボリュームイメージが得られますが、長さ45 μmの集光スポットを有するベッセルビームを使用すると、1回走査するだけで同じ構造的な特徴を見ることができます。これはボリュームイメージングの速度が大幅に向上することを示しており、この手法はin-vivoでまばらにラベル付けされた試料を調べるのに適しています。

お持ちのBergamo顕微鏡にベッセルビームによるイメージング機能の追加を希望される場合は、当社までご連絡ください。ご提供可能なアップグレードとアドオンについては、「レトロフィット」のタブをご覧ください。

出典: Lu R, Sun W, Liang Y, Kerlin A, Bierfeld J, Seelig JD, Wilson DE, Scholl B, Mohar B, Tanimoto M, Koyama M, Fitzpatrick D, Orger MB, and Ji N. "Video-rate volumetric functional imaging of the brain at synaptic resolution." Nature Neuroscience. 2017 Feb 27; 20: 620-628.

1回のベッセルビームによる走査画像(左)は、ガウシアンビームによる45枚の光学画像の断片を積み重ねて得られた体積走査画像(右)と同じ構造情報を捉えており、これは全走査時間を45分の1に短縮できることを示しています。これらの画像は脳切片の300 μm x 300 μmの範囲を走査したものです。ガウシアンビームによる画像を積み重ねた画像の深さはスケールバーで示されています。試料ご提供:Qinrong Zhang, PhD and Matthew Jacobs; the Ji Lab, Department of Physics, University of California, Berkeley.



3P Image
Click to Enlarge

Thy1-YFPマウス(オス、21週)の画像。1300 nm、繰り返し周波数326 kHz、パルス幅約60 fsで取得。観察窓の中心は、体性感覚皮質上部、ブレグマから横方向に2.5 mm、後方に2 mmの位置にあります(皮質表面でのレーザーパワーは1.1 mW)。画像ご提供:Chris Xu Group, Cornell University.

3光子イメージング
当社では、Bergamo多光子顕微鏡に3光子イメージング技術を導入できるように、800~1800 nmの波長範囲に対応する走査光路用の光学素子を開発しました。3光子励起は深部組織イメージングに適していますが、一般には波長1300 nmまたは1700 nm付近の高パルスエネルギーの励起光源が必要です。2光子イメージングと比較して、3光子イメージングでは組織による散乱が少なく、また焦点の合わないバックグラウンド光が抑制されるので、信号対バックグラウンドの比が改善されます。

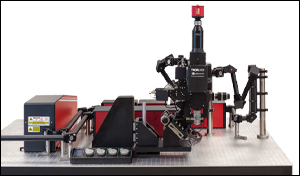

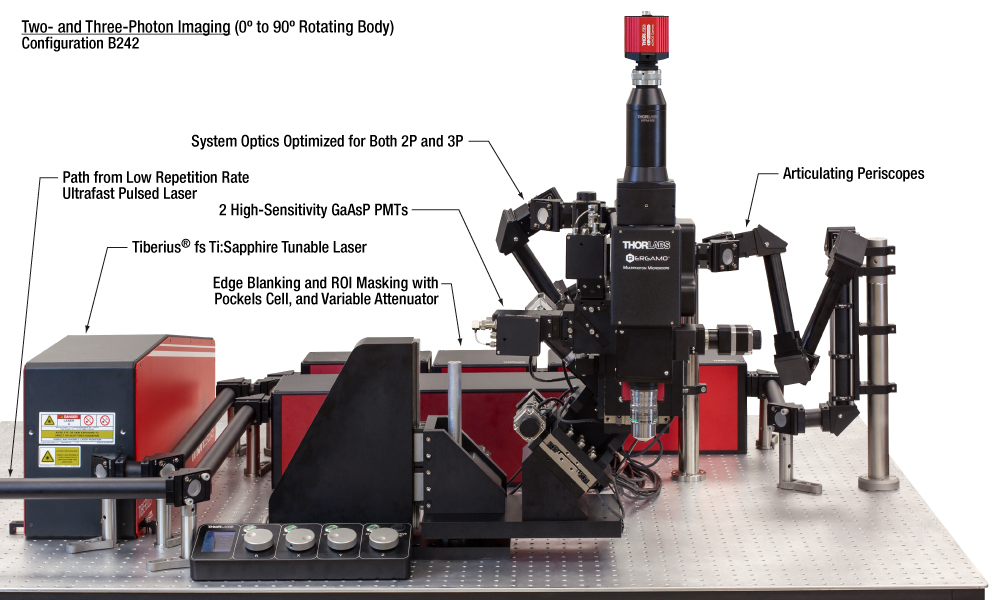

下の写真のように、3光子イメージングが可能なシステムの構成要素として、2光子と3光子の同時イメージングをサポートするダイクロイックミラーや、広帯域でのサンプリングができる繰り返し周波数の低いレーザをサポートするエレクトロニクスを含めることができます。ThorImage®LSソフトウェアでは、3光子検出のための重要な機能を強化しています。例えば、3光子信号の検出を励起パルスと同期させ、最良の信号対雑音比が得られるように位相遅延を制御することができます。詳細については「ThorImageLS」タブをご参照ください。

お持ちのBergamo顕微鏡に3光子イメージング機能の追加を希望される場合は、当社までご連絡ください。ご提供可能なアップグレードとアドオンについては、「レトロフィット」タブをご覧ください。

出典:  Wang T and Xu C. "Three-photon neuronal imaging in deep mouse brain." Optica. 2020; 7 (8): 947-960.

Configuration for 2P and 3P
Click to Enlarge

2光子および3光子イメージングの構成。



空間光変調器(SLM)を用いた同時多点光刺激
当社の空間光変調器(SLM)を用いると、ホログラフィックパターンにより試料内の複数の位置の光刺激を同時に行うことができます。この空間光変調器はフェムト秒パルスレーザによる2光子励起用に設計されており、光刺激用レーザのビームプロファイル全体に渡って位相を操作し、ユーザが決定した数百の焦点を生成することができます。

下の図では、空間光変調器を使用した2光子刺激の利点を、通常の2光子刺激や単一光子による光刺激と比較して示しています。単一光子による光刺激では、1つの細胞だけをターゲットにすることができず、ターゲットとする細胞に近接する細胞も刺激してしまいます。この問題は、1つの細胞をターゲットにできる分解能を有する2光子刺激を利用することで解決します。しかし、その場合でも同時にターゲットにできる細胞は1つに制限されます。2光子刺激と空間光変調器を組み合わせると、多数の焦点を生成して複数の細胞を同時に刺激することができるため、その制限を克服することができます。刺激用ビームの形状は光刺激の効果が向上するように成形することができます。これは、単一視野内の異なる深度にある神経集団を活性化させるために重要な機能です。 空間光変調器の位相マスクのパターンは素早く切り替えることができ、複数の独立した焦点を任意のシーケンスで個々のターゲットに向けることができます。校正プロセス、ホログラムの生成、外部ハードウェアとの同期などは、すべてThorImage®ソフトウェアで管理され、シームレスな制御が可能です。 詳細については「ThorImageLS」タブをご覧ください。

お持ちのBergamo顕微鏡に空間光変調器(SLM)によるイメージング機能の追加を希望される場合は、当社までご連絡ください。ご提供可能なアップグレードとアドオンについては、「レトロフィット」タブをご覧ください。

2光子刺激+空間光変調器

  • 複数の焦点を生成
  • 複数のターゲット細胞を同時に刺激
Gaussian Scan
Click to Enlarge

2光子刺激

  • 1つの細胞をターゲットにできる分解能
  • ターゲットとする細胞のみを刺激
Gaussian Scan
Click to Enlarge

単一光子による刺激

  • 3次元的に神経を刺激するには深さの調整能力が不足
  • ターゲット細胞とそれに近接する細胞を刺激
Gaussian Scan
Click to Enlarge

2光子刺激+空間光変調器(右)による方法では、複数のターゲット細胞を同時に刺激することが可能です。これは、単一光子(左)や2光子(中央)で刺激する一般的な方法では不可能です。
