超小型2光子顕微鏡(Mini2P)


  • Designed for Calcium Imaging in Freely Moving Specimens
  • Interchangeable Objectives for Application-Specific Customization
  • Two MEMS Laser Scanning Options

Mini2P Components Include Integrated Optics for Two-Photon Imaging of GFP and a Flexible Circuit Board with Built-In Signal Detection and Laser Scanning



(Exhibited at Neuroscience 2023)

A Fully Assembled Mini2P Mounted on a Ø6 mm Optical Post
(Post Not Included)

Related Items


Please Wait
Mini2P Post-Mounted
Click to Enlarge
ミニシリーズ光学ポストに取り付けられた組立て済みのMini2P。光学ポストは、スイベル式ベースMSH3とスイベル式ポストクランプMSWCに接続されています(ポストアセンブリは付属しません)。
GRIN Lens for Multiphoton Imaging App Note

Feedback?
Questions?
Need a Quote?

ご質問やお見積りのご要望は
お気軽に当社までご連絡ください。

Contact Us

特長

  • 試料の動きを妨げない安定した2光子イメージング *
  • マイクロチューナブルレンズを用いた高速マルチプレーンイメージング(応答時間:< 0.4 ms)
  • 数百のニューロンの同時計測が可能
  • 高感度シリコンフォトマルチプライヤ(SiPM)によるオンボードでの光検出
  • 2つのMEMSスキャナ構成
    • 高速走査:視野0.17 mm2、40 Hz (256 x 256ピクセル)
    • 広い視野(FOV):視野0.25 mm2、15 Hz (256 x 256ピクセル)
  • 複数の交換可能な対物レンズ

当社の超小型2光子イメージングシステム(Mini2P)は、非静止試料のin vivo 2光子イメージング用に設計された高速・高解像度のミニスコープです。このMini2Pは、Zong.W.氏らによる論文**で言及されたオリジナルの設計をベースにしています。軽量なヘッドマウント型の設計により、試料に影響を与えずに安定したカルシウムイメージングが可能です。交換可能な対物レンズは、頭蓋窓、プリズム、およびGRINレンズと組み合わせて使用することが容易であり、様々な深さと方向から組織をイメージングできます。Mini2Pを使用すると数百のニューロンを単一の視野でモニタすることができ、内蔵のマイクロチューナブルレンズで制御されるマルチプレーンイメージングによって、最大1000個の細胞を可視化できます。

920 nmの近赤外(NIR)域フェムト秒パルスレーザにより、GFPの2光子イメージングに適した励起が可能です。中空コアフォトニック結晶ファイバとのファイバ結合により、複雑なアライメント手順を必要とせずに安定したシステムを構築できます。レーザ光の走査は2次元のMEMSデバイスによって行いますが、このデバイスは高速走査にも広視野走査にも対応します。信号はオンボードのシリコンフォトマルチプライヤ(SiPM、2色)によって検出されるため、動きを妨げる可能性のあるファイバーバンドルは不要です。レーザ走査、信号検出、およびz走査の機能は、すべてフレキシブル回路に統合されており、その回路は細い同軸ケーブルの一束と専用の制御ボックスによって制御されます。

*Mini2P顕微鏡は現在開発段階にあり、すべての仕様は変更される可能性があります。

Mini2P Flexible Electronics Board
Click to Enlarge
オンボードのフレキシブル回路によって、レーザ走査、Z焦点調整、および光子の収集が行われます。

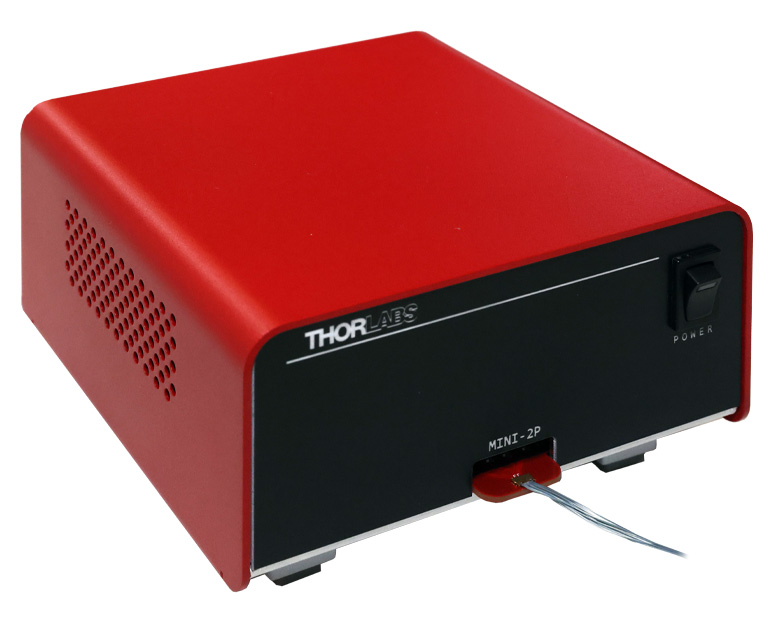

Mini2P Controller Box
Click to Enlarge
Mini2P顕微鏡は、全機能を統合した回路を収めた制御ボックスを介して制御します。

**Large-Scale Two-Photon Calcium Imaging in Freely Moving Mice.

Zong, W., Obenhaus, H. A., Skytøen, E. R., Eneqvist, H., de Jong, N. L., ... & Moser, E. I.


Application Article Button
Specificationsa
ScannerLarge FOVFast Scanning
Imaging Speed15 Hz (256 x 256 Pixels)40 Hz (256 x 256 Pixels)
DetectorSilicon Photomultiplier (SiPM)
Objective ThreadingM5 x 0.5
Laser
Center Wavelength920 nm
Pulse Width125 fs
  • こちらの製品は開発段階にあり、仕様は変更される場合があります。
Objective Optionsa
Magnification3X3X7X
Collection NA0.500.450.70
Working Distance0.582 mm (Air)0 - 0.7 mm (Air/Water)
1.5 - 2 mm (Glass)
0.24 mm (Water)
0.17 mm (Glass)
Use CaseGRIN LensPrismWindow
Focus Rangeb240 µm240 µm~40 µm
  • こちらの製品は開発段階にあり、仕様は変更される場合があります。
  • 上記の対物レンズを使用したときの仕様

当社では、用途に応じて様々なご要望にお応えできるように、お客様のニーズに合わせたご提案を心掛けています。
ご意見・ご要望、またご質問などございましたら当社までお気軽にご連絡ください。
