ソフトウェア

PDXCバージョン2.0.0

ソフトウェアパッケージPDXCには、GUI、ドライバ、およびサードパーティ開発用のLabVIEW™/C++/Python SDKが含まれています。

当社では、ピエゾステージ用コントローラPDXCを制御するためのPDXCソフトウェアパッケージをご用意しています。このコントローラは下記のピエゾ慣性アクチュエータ付きステージの駆動用に設計されています。

• 光学式エンコーダ付き4.5 mm垂直移動ステージPDXZ1/M

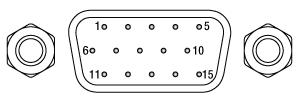

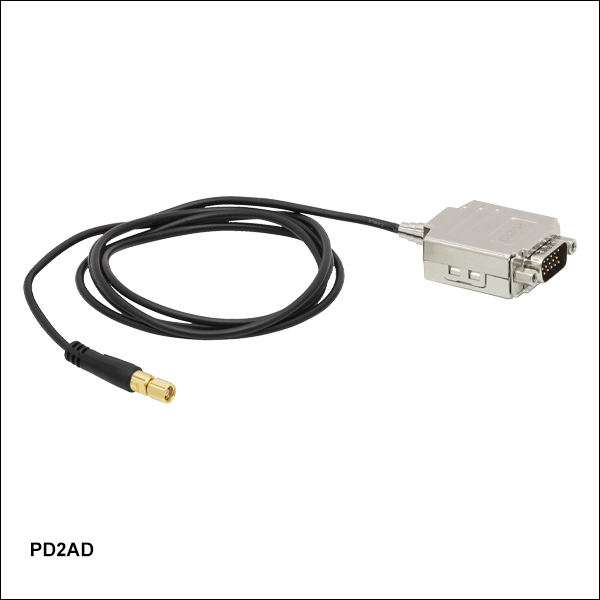

• 5 mm直線移動ステージPD2/M
• 光学式エンコーダ付き5 mm直線移動ステージPDX2/M
• 20 mm直線移動ステージPD1/M
• 真空対応20 mm直線移動ステージPD1V/M
• 20 mm XY移動モノリシックステージPD1D/M
• 光学式エンコーダ付き20 mm直線移動ステージPDX1/M

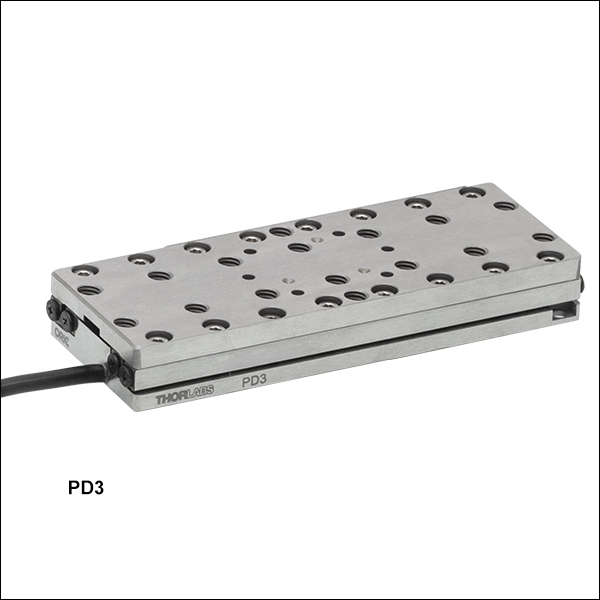

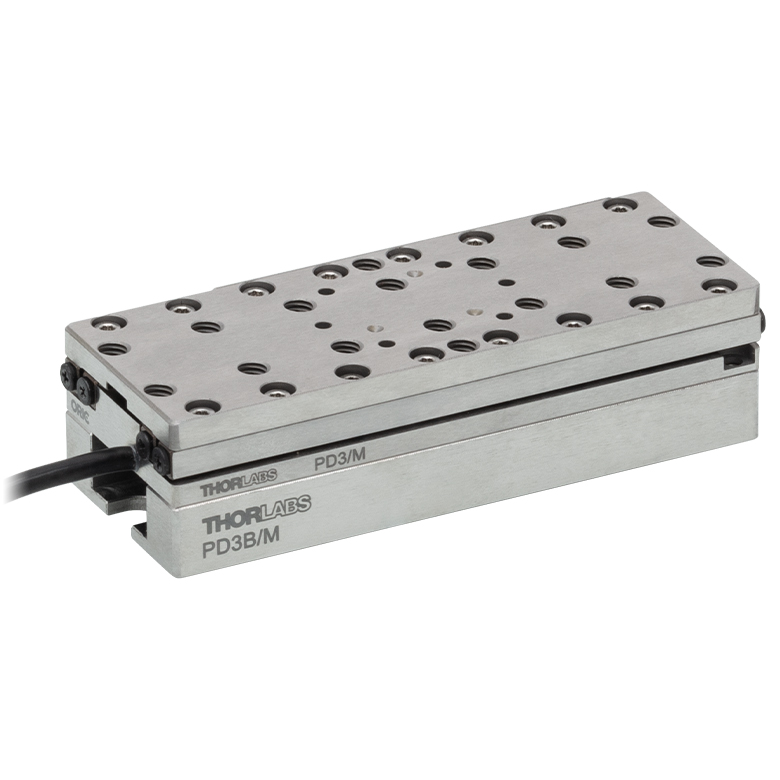

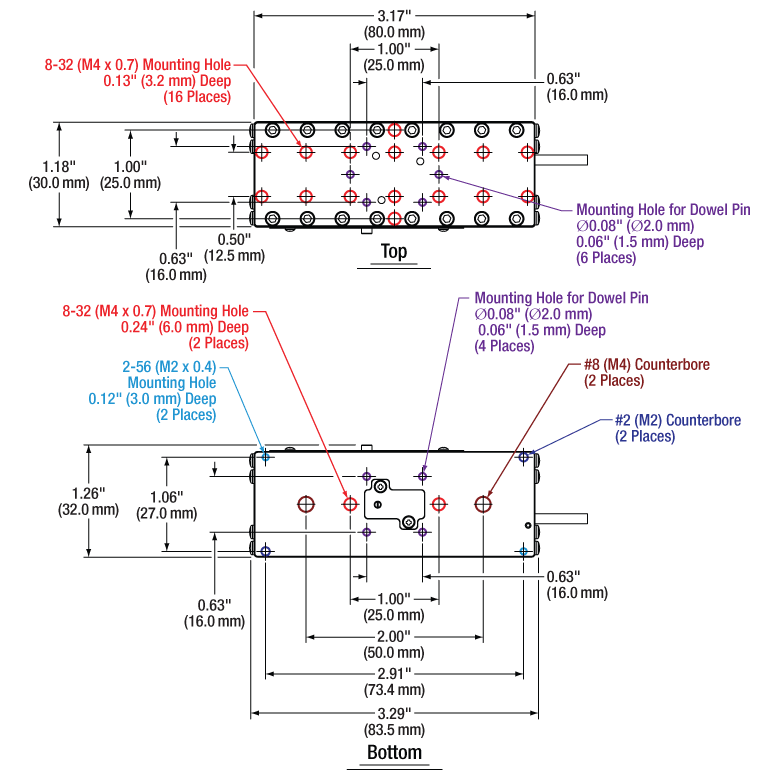

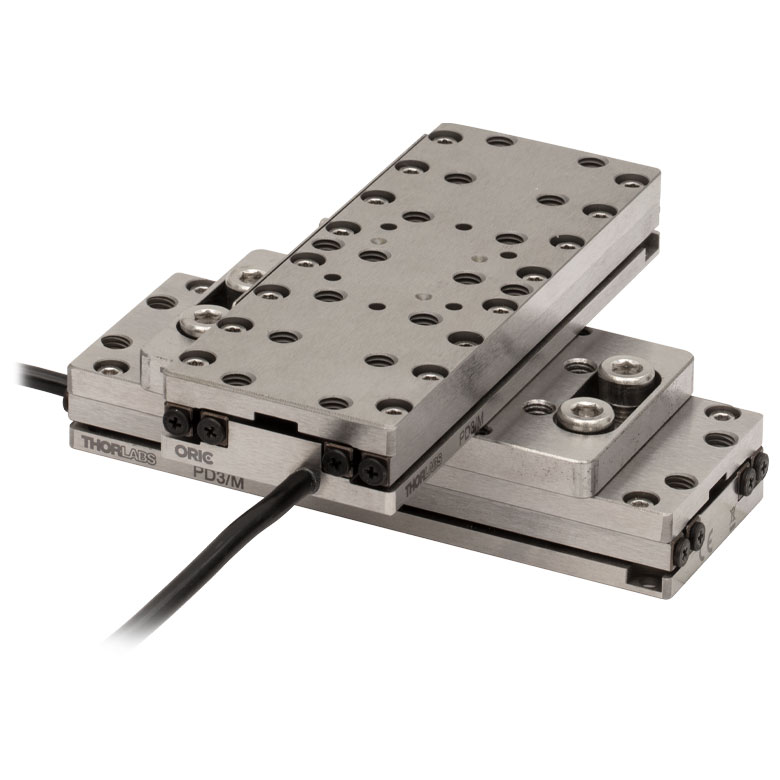

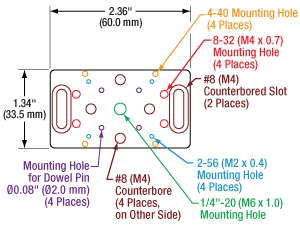

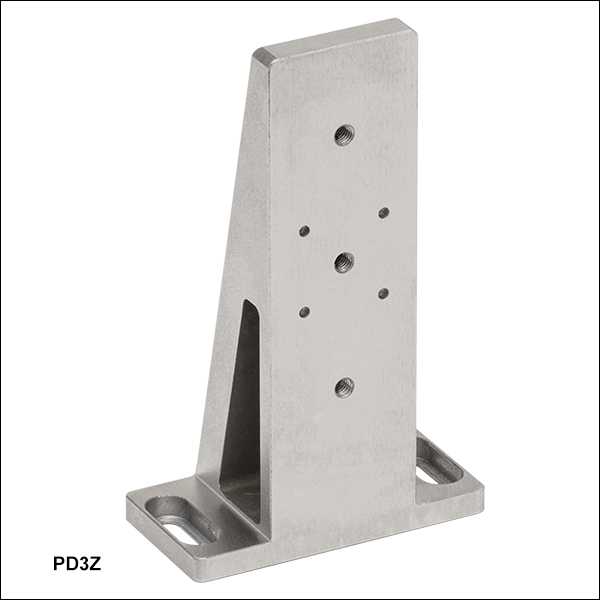

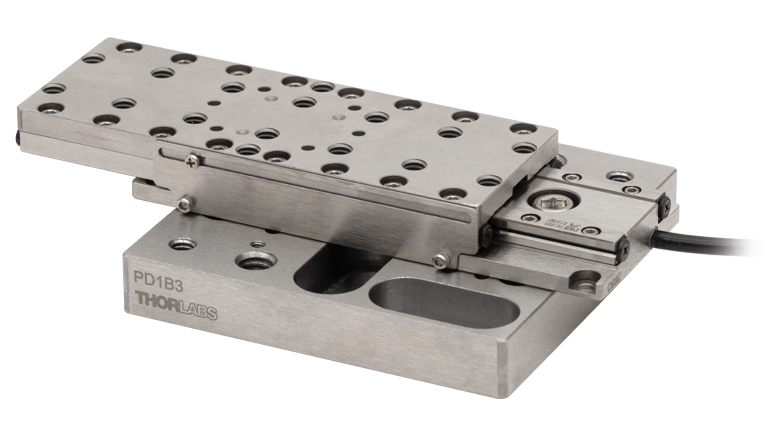

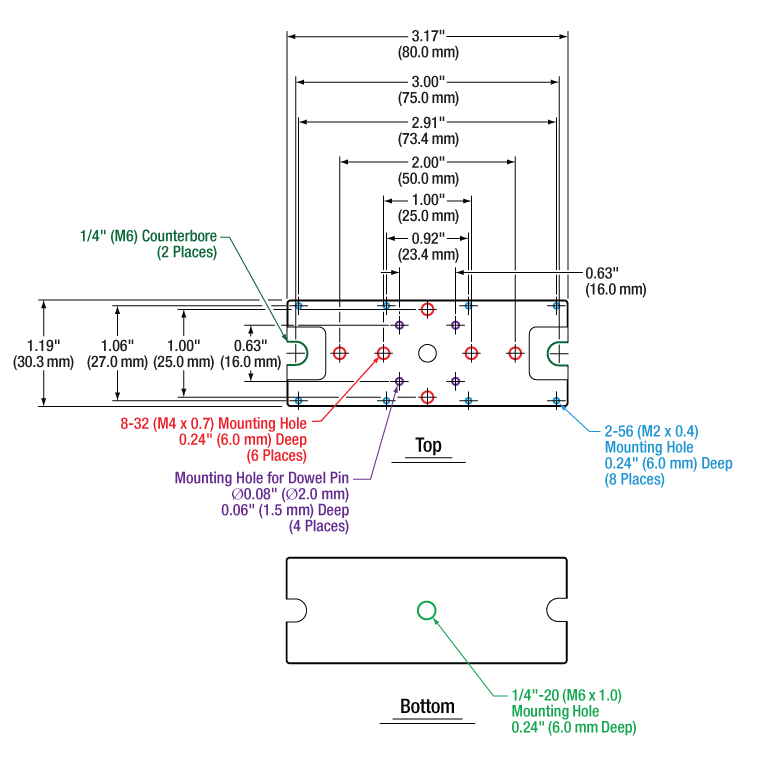

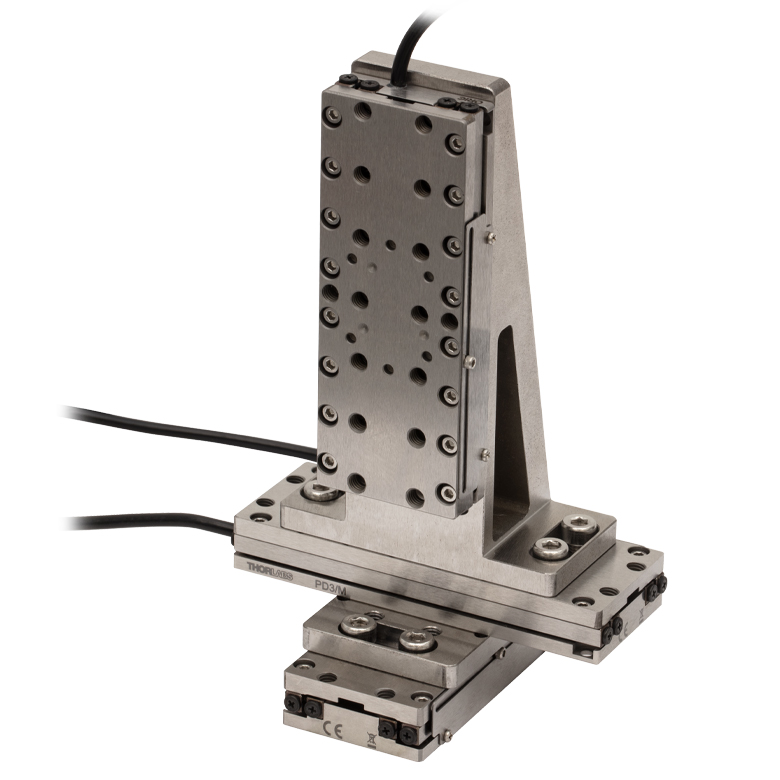

• 50 mm直線移動ステージPD3/M
• 回転ステージPDR1C/M
• 光学式エンコーダ付き回転ステージPDXR1/M

このソフトウェアパッケージには2つの使い方があります。1つはGUI(グラフィカルユーザーインターフェイス)ユーティリティを用いる方法で、コントローラの直接的な操作や制御をすぐに行なうことができます。もう1つはサードパーティ開発用の一連のプログラミングインターフェイス(LabVIEW™/C++/Python SDK)を用いる方法で、カスタム仕様の位置決めやアライメント用のプログラムをご希望の開発言語で簡単に作成することができます。

当社では幅広い種類のモーションコントローラを駆動できるよう、Kinesis^® ソフトウェアパッケージと従来のAPT™(Advanced Positioning Technology)ソフトウェアパッケージの2種類のプラットフォームをご用意しております。どちらのパッケージも小型で低出力のシングルチャンネルドライバ(K-Cube™やT-Cube™など)から高出力でマルチチャンネルのモジュール式19インチラックナノポジショニングシステム(APTラックシステム)まで幅広い種類のモーションコントローラをカバーするKinesisシリーズのデバイスを制御できます。

Kinesisソフトウェアには、最新のC#、Visual Basic、LabVIEW™またはその他の.NETに対応する言語を使用してカスタムプログラムを作成するサードパーティの開発者向けに、.NETコントロールが付属しています。また、.NETフレームワークを使用しない用途向けに低級言語用のDLLライブラリも付いています。センターシーケンスマネージャが、当社の全てのモーションコントロールハードウェアの統合と同期をサポートします。

KinesisのGUIスクリーン

APTのGUIスクリーン

当社従来のAPTシステムソフトウェアプラットフォームは、C#、Visual Basic、LabVIEWまたはその他のActive-Xに対応する言語を使用してカスタムプログラムを作成するサードパーティの開発者向けに、ActiveXをベースとしたコントロールが付属しています。また、ハードウェア無しでカスタムプログラムの開発を行うためのシミュレーターモードも付いています。

これらの共通のソフトウェアプラットフォームにより、あらゆるKinesisとAPTコントローラをシングルアプリケーションに簡単に組み込むことができます。ソフトウェアツールは1セット習得するだけで共通した操作が可能です。シングルチャンネルシステムからマルチチャンネルシステムまで、あらゆるコントローラを組み合わせ、全てを1台のPCのソフトウェアインターフェイスから制御することが実現可能です。

このソフトウェアパッケージを使用するには2つの手段があります。GUI(グラフィカルユーザーインターフェイス)ユーティリティを使用したコントローラとの直接対話ならびに「out of the box」コントロール、またはご選択の開発言語でカスタム統合の位置決めやアライメントソリューションを簡単にプログラムできる一連のプログラミングインターフェイスです。

APTシステムソフトウェアをよりご理解いただけるために様々なチュートリアルビデオもご用意しております。ビデオではソフトウェアの概要とAPT Configユーティリティをご説明しています。また、ソフトウェアのシミュレーターモードを利用すると、コントローラを接続しないでソフトウェアを試すことができます。その方法を説明したビデオもあります。これらのビデオは「APTチュートリアル」タブ内のリンクからご覧いただけます。

ソフトウェア

Kinesis バージョン 1.14.47

このKinesisソフトウェアパッケージには、当社のKinesisならびにAPT™システムコントローラを制御するためのGUIが含まれています。

下記もご用意しております:

• 通信プロトコル

ソフトウェア

APT バージョン 3.21.6

このAPTソフトウェアパッケージには、当社のAPT™およびKinesisシステムコントローラを制御するためのGUIが含まれています。

下記もご用意しております:

• 通信プロトコル

Kinesis^®ソフトウェアでは新しい.NETコントロールが使用でき、最新の最新のC#, Visual Basic, LabVIEW™、ほかの.NET対応言語を使用する開発者がカスタムにプログラムを作成することもできます。

C#
このプログラミング言語はマルチプログラミングパラダイムやマルチプログラミング言語が使用可能となるよう設計されているため、複雑な問題が簡単かつ効率的に解決できます。型付け、命令型、宣言型、関数型、ジェネリック、オブジェクト指向、そしてコンポーネント指向が含まれます。 この共通のソフトウェアプラットフォームにより、1セットのソフトウェアツールを習得するだけで、あらゆるKinesisコントローラを簡単に組み合わせることができます。このようにして1軸システムのコントローラから多軸システムのコントローラまで、様々なコントローラを組み合わせ、全てを1台のPCのソフトウェアインターフェイスから制御することが可能となりました。

Kinesisシステムソフトウェアを使用するには2つの手段があります。コントローラを直接つないで制御を行なう付属のGUI(グラフィカルユーザーインターフェイス)ユーティリティ、またはご希望の開発言語でカスタム仕様の位置決めやアライメントを簡単にプログラムできる一連のプログラミングインターフェイスです。

Kinesisモーションコントロールライブラリの構築の参考となる実行可能なプロジェクト機能拡張例については下のリンクをクリックしてください。なお、Quick Startのプロジェクト例の実行には別の統合開発環境(IDE)(Microsoft Visual Studioなど)が必要です。C#のプロジェクト例はKinesisソフトウェアパッケージに付属する.NETコントロールで実行可能です(詳細は「Kinesisソフトウェア」タブをご覧ください)。

Click Here for the Kinesis with C# Quick Start Guide Click Here for C# Example Projects Click Here for Quick Start Device Control Examples

LabVIEW
LabVIEWは、.Netコントロールを介してKinesisまたはAPTベースのコントローラとの通信に使用できます。LabVIEWでは、ツールとオブジェクトでフロントパネルとして知られるユーザーインターフェイスを構築した後、グラフィカル表記の関数を使ってコードを追加し、フロントパネルのオブジェクトを制御します。下記のLabVIEWチュートリアルでは.Netコントロールを使用してLabVIEW内KinesisまたはAPT駆動デバイス用の制御GUIを作成するための情報をご提供しています。 LabVIEWでコントローラを制御する基本的な方法や、LabVIEW GUIを用いてデバイスを操作する前に行うべき設定の手順についても解説しています。

Click Here to View the LabVIEW Guide Click Here to View the Kinesis with LabVIEW Overview Page

仕様の性能を得るために

このアプリケーションノートでは、K-Cube™コントローラKIM001またはKIM101を用いて開ループ方式のORIC^®直線移動ステージPD1/MとPD1D/M、および回転ステージPDR1/Mを使用するときに、仕様に示された速度とステップサイズを実現する方法をご説明いたします。下記ではKinesis^®ソフトウェアのコントロールおよびK-Cubeの前面パネルの制御装置を用いた例をご紹介しています。開ループシステムを使用するには様々な制限があり、このアプリケーションノートは速度とステップサイズの変動を最小限に抑えるうえでお役に立てるように作成しました。初期設定時のほか、速度やステップサイズに変動が生じる場合には、こちらのアプリケーションノートをご利用いただくことをお勧めいたします。設定の変更方法の詳細については、各ステージやコントローラのマニュアルをご覧ください。

Click to Enlarge
図2:ステージPD(R)シリーズには推奨されるチャンネル設定があります。設定はDevice Settings -> Current Device Settings-> Channel 1で変更できます。

Click to Enlarge
図1:ORICステージを制御する時には、ステージタイプをPD(R)に変更する必要があります。これはKinesis Softwareの Device Settings -> Startupで変更できます。

Click to Enlarge
図4:黒線で丸く囲まれているJogモードはContinuousに設定する必要があります。これはDevice Settings -> Current -> Channel 1で変更が可能です。

図3:黒線で囲まれた部分はデバイスGUIにあるジョグボタンです。

K-CubeコントローラとKinesisソフトウェアのコントロール

Kinesisソフトウェアのステージタイプの初期設定はPIAになっており、ORICステージには適用できません。そのため、初期設定を変更する必要があります。初期設定は、まずデバイスのGUIパネルのDevice Settingsにアクセスし、Startupタブをクリックします。ConfigurationタブでステージタイプをPD(R)に変更し、右下のPersist Settings to the Deviceのボックスにチェックを入れ、左下のSaveボタンをクリックします。それらの選択は図1に丸で示しています。これらの設定により、KinesisソフトウェアはPD(R)のステージタイプ用として使用できます。他のデバイスやチャンネルの設定も、このStartupで変更可能です。　

ステージタイプPD(R)を用いて仕様の速度、速度変化、力を得るためには、特定のチャンネル設定を行うことを推奨します。これらの設定は図2に示すようにDevice SettingsのChannel 1のタブで変更できます。設定は黒線で囲まれたDriveボックス、および青線で囲まれたJogボックスで行います。

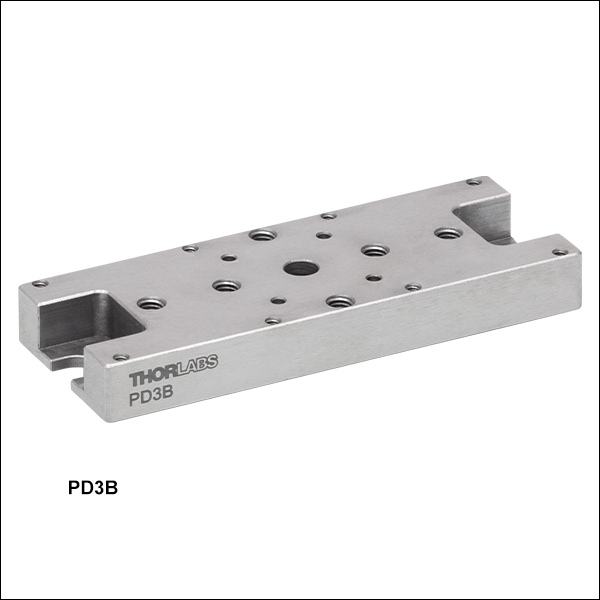

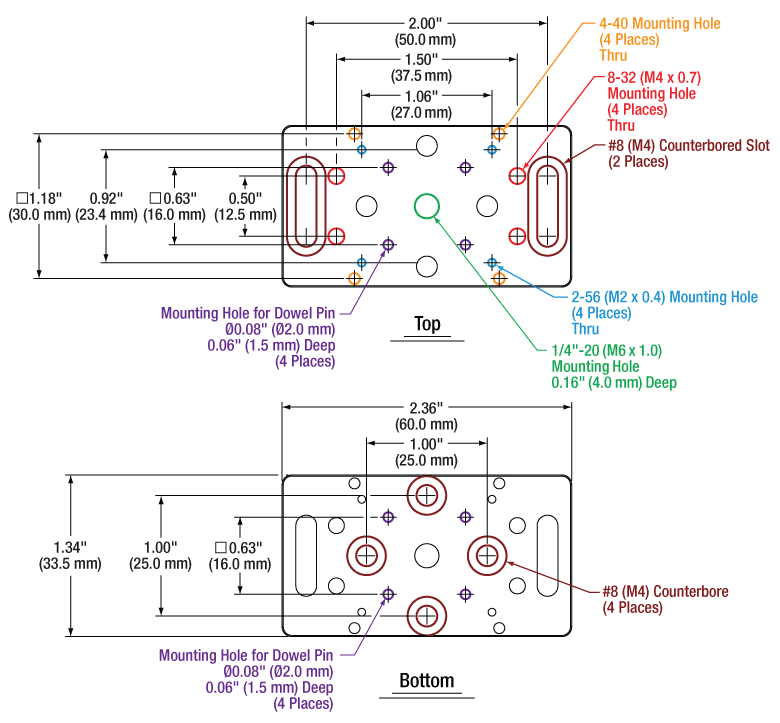

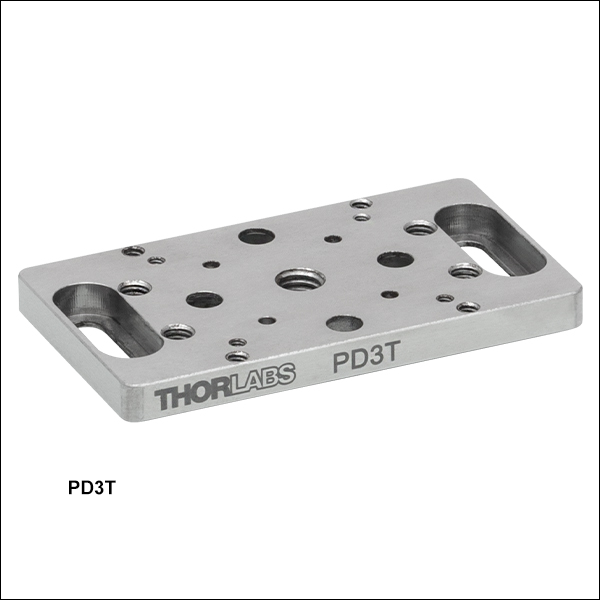

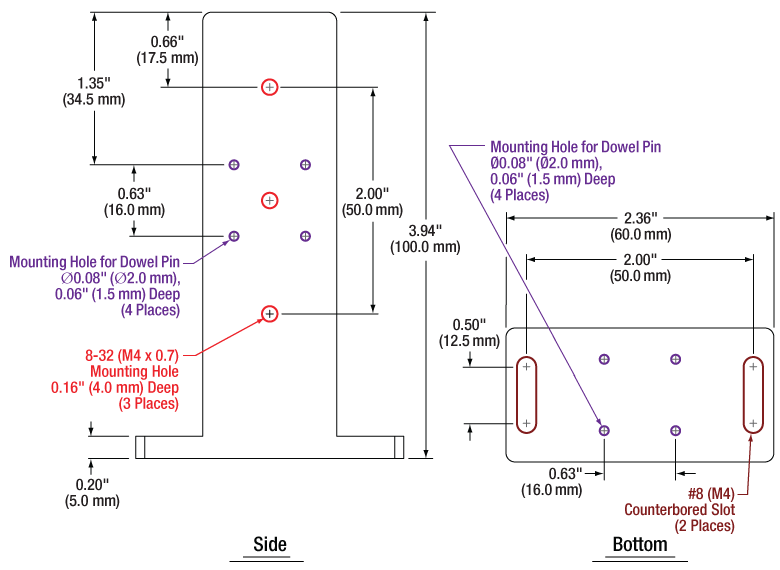

Driveボックスでは、Maximum Voltageを85 V、Rateを2000 steps/s、Accelerationを10000 Steps/s²に設定することを推奨します。Jogボックスでは、Forward Sizeを250 Steps、Reverse Sizeを250 Steps、ModeをContinuous、Step Rateを2000 Steps/s、Step Accelerationを10000 Steps/s²に設定することを推奨します。仕様性能を実現するには、ステージを平坦な面、当社が推奨する取付けプレート、または対応するアダプタープレートなどに適切に取り付けることが重要です。

1000 steps/sのStep Rateよりも速い連続ジョグは、図3の黒線で囲まれたデバイスGUIのJogボタンを使用したときにのみ可能です。K-CubeコントローラKIM101のジョイスティックまたはKIM001のホイールを使用したときの連続ジョグ動作は、1000 step/s以下に制限されます。ジョイスティックまたはホイールを使用するとき、シングルステップ動作あるいはカウントによる動作を行う場合は1000 step/sの制限はありません。　

KinesisソフトウェアのJogモードをContinuousまたはSingleに変更したとき、図3の黒線で囲まれたKinesis GUIのJogボタンにのみ影響を与えます。コントローラKIM001またはKIM101の前面パネルのJoystickのモードは変更しません。KinesisソフトウェアのJogモード設定は、Device Settings -> Channel 1 -> Jogボックス -> Mode(図4参照)で行います。詳細については下記の前面パネルの制御装置のセクションでもご覧いただけます。

Click to Enlarge
図6:KinesisソフトウェアデバイスGUIのDevice SettingsにおけるDeviceタブ。Maximum Step Rate設定は青線で囲まれています。連続Jogモードでジョイスティックを使用する場合、設定は1000 steps/s未満でなければなりません。KinesisのJoystickモードは黒線で囲まれたドロップダウンメニューから選択できます。

図5:K-CubeコントローラKIM101の前面パネルに表示されるオプション5のJoystickモード

Click to Enlarge
図8:KinesisソフトウェアのStep Size変更画面。Forward SizeおよびReverse Sizeの設定を変更します。またMode設定はGUIのJogボタンのコントロールにのみ影響し、Joystickモードには影響しません。

Click to Enlarge
図7:駆動速度はKinesisソフトウェアのDevice Settings -> Current -> Channel 1で変更できます。これは前面パネルにおけるメニューオプション3のSet Velocityに相当します。

KIMx01の前面パネルの制御装置とそれに関連する設定

前面パネルの制御メニューには10個のオプションがあります。K-CubeコントローラKIM101の2つのボタンとジョイスティック、またはK-CubeコントローラKIM001のボタンとホイールでアクセスできます。

オプション5のJoystickモード(図5参照)にはJog to Count、 Jogging in Steps、Velocity Controlの3つのモードがあります。KinesisソフトウェアのJoystickモードは前面パネルのオプション5、Joystickモードに関連しています。KinesisソフトウェアにおけるJoystickモードには、Step Rate、Jog、Goto Positionの3つのオプションがあります。この設定は図6に黒線で囲んで示されています。

Jog to Countモードでは、ステージをターゲットとするカウント(初期設定は0)の位置まで、前面パネルのオプション3のSet Velocityで設定された速度で移動させます。オプション3のSet Velocityでは、ステージがオプション5のJog to Countモードおよびオプション1のGoto Pos Countにおいて移動する速度を設定します。Kinesisソフトウェアでは、Device Settings -> Channel 1 -> Driveボックス -> Rateに相当する設定があります。これは図7でご覧いただけます。

Jogging in Stepsモードでは、オプション3のSet Velocityによってステージの速度は変わりません。このモードでの速度はKinesisソフトウェアで変更する必要があります。その設定はDevice Settings -> Channel 1-> Jogボックス ->Step Rateで変更できます。ステージの速度を上げようとするときに、Step Rateを変更する代わりにStep Sizeを変更することもできます。Step Sizeは、KIMコントローラの前面パネルでは、オプション4のJog Step Sizeで変更できます。Kinesisソフトウェアでは、Device Settings -> Channel 1 -> Jogボックス　-> Forward SizeおよびReverse Sizeで変更できます(図8参照)。

オプション5のVelocity Controlモードではジョイスティックを使用して連続ジョグができますが、速度は1000 step/s未満でなければなりません。この速度は前面パネルのオプション3では変更できません。この速度はKinesisソフトウェアのDevice Settings -> Device -> Maximum Step Rateでのみ変更可能です(図6参照)。初期設定で10000という数値が表示される場合がありますが、この値はソフトウェアでは許容されません。数値を1～1000の間に変更する必要があります。

KinesisソフトウェアにおけるJoystickモードのStep Rateは、前面パネルのVelocity Controlモードに関連しており、Maximum Step Rateの設定にご使用いただけます。Direction Senseはジョイスティックまたはホイールを使用するときの移動方向の変更に使用できます。　

こちらのページでご覧いただくAPTビデオチュートリアルは、付属のATPユーティリティに関する説明と、いくつかのプログラミング環境におけるAPTシステムのプログラミングに関する説明の2つの部分から構成されています。

免責事項:これらの動画は、当初はAdobe Flashによって作成されました。2020年のAdobe Flashのサポート終了後、これらのチュートリアルは再録画されています。各動画の下にはFlash Playerの操作ボタンが見えますが、機能はしません。

APTコントローラには、APTUserユーティリティとAPTConfigユーティリティが付いています。APTUserを用いると、直感的操作が可能なグラフィック制御パネルを介して、APTで制御するハードウェアに素早く簡単に接続することができます。APTConfigは「オフライン」ユーティリティで、メカニカルステージのタイプを事前に選択し、それらを特定のモーションコントローラに対応付けるなど、システム全体のさまざまな設定を行うことができます。

APT Userユーティリティ

下の左側の動画では、APTUserユーティリティの操作概要について説明しています。シングルチャンネルコントローラのOptoDriverは、制御用のPCが無くても前面パネルのコントローラを介して操作できます。前面パネルのコントローラに保存されている操作に関する設定は、APTUserユーティリティを使用して変更することができます。そのプロセスは下の右側の動画でご覧いただけます。

APT Configユーティリティ

シミュレートされたハードウェア構成のセットアップや、メカニカルステージの特定のモータードライブチャンネルへの対応付けなど、APT Configユーティリティを使用してAPTシステム全体の様々な設定ができます。下の最初の動画ではAPT Configの概要をご覧いただけます。シミュレートされたハードウェア構成の作成方法やステージと対応付ける方法についての詳細は、その右側の2つの動画でご覧いただけます。

APTのプログラミング

APTソフトウェアシステムは、ActiveXコントロールのコレクションとして実装されています。ActiveXコントロールは言語に依存しないソフトウェアモジュールで、グラフィカルユーザーインターフェイスとプログラミングインターフェイスの両方を提供します。ハードウェアユニットのタイプごとにActiveXコントロールのタイプがあります。例えば、Motor ActiveXコントロールはすべてのタイプのAPTモーターコントローラ(DCまたはステッパ)の操作に対応します。ActiveXコントロールは多くのWindowsソフトウェア開発環境やソフトウェア言語で直接サポートされており、そのようなコントロールがカスタムアプリケーションに組み込まれると、そこに含まれるすべての機能が即座にアプリケーションで利用できるようになります。下の動画では、LabVIEW、Visual Basic、Visual C++によるAPT ActiveXコントロールの基本的な使用方法について説明しています。これ以外に、LabWindows CVI、C++ Builder、VB.NET、C#.NET、Office VBA、Matlab、HPVEEなどの多数の言語でもActiveXはサポートされています。これらの言語環境についてはチュートリアルのビデオでは特に取り上げていませんが、動画内の考え方の多くは他の言語環境でも適切に使用できます。

Visual Basic

Part 1ではVisual Basicで動作するAPT ActiveXコントロールを設定する方法について説明しており、Part 2では独自の位置決めシーケンスをプログラミングする方法について説明しています。

LabVIEW

LabVIEWはActiveXをフルサポートしています。下の一連のチュートリアルビデオでは、APTによる独自のモーションコントロールシーケンスを作製する際の基本的な構成要素を示しています。まずソフトウェア開発中にオンラインヘルプを呼び出す方法をご紹介します。Part 2ではAPT ActiveXコントロールの作成方法をご紹介します。ActiveXコントロールではメソッド(機能)とプロパティ(数値設定)の両方を設定できます。Part 3と4では、ActiveXコントロールで示されたメソッドとプロパティを作成してワイヤで接続する方法をご紹介します。最後に、Part 5では全体をまとめて、独自の移動シーケンスを実行するLabVIEWのプログラム例をご紹介します。

下のチュートリアルビデオでは、メソッドおよびプロパティのノードを作成する別の方法について説明しています。

Visual C++

Part 1ではVisualC++で動作するAPT ActiveXコントロールを設定する方法について説明しており、Part 2では独自の位置決めシーケンスをプログラミングする方法について説明しています。

MATLAB

当社のAPTポジショナにMATLABおよびActiveXコントロールを使用する場合は、こちらの資料をご覧ください。

プログラマー向けとして、LabVIEWでAPTソフトウェアをプログラミングする方法もこちらからご覧いただけます。

電動リニアステージ

電動の直線移動ステージとしては、ピエゾ駆動の20 µm移動ステージからダイレクトドライブ方式の600 mm移動ステージまで、様々な最大移動量の製品をご用意しております。ステージの多くは、それらを用いてXY軸やXYZ軸などの多軸ステージを構築することができます。ファイバ結合用としては、多軸ステージのページをご覧ください。標準の電動ステージを用いるよりも精密な調整が可能です。直線移動ステージのほかに、電動の回転ステージおよびゴニオステージもご用意しております。また手動移動ステージもございます。

ピエゾステージ

これらのステージでは、様々な駆動機構にピエゾ素子が組み込まれています。ステージORIC^®シリーズでは、「スティック-スリップ」と呼ばれる摩擦特性を利用したピエゾ慣性アクチュエータが用いられており、それにより長い移動距離が得られています。移動ステージNanoflex™シリーズは、手動アクチュエータに加えて標準的なピエゾアクチュエータが用いられています。ステージElliptec^®シリーズでは共振ピエゾモータが用いられており、共振に伴うモータ先端の楕円形の動きで可動プラットフォームを押したり引いたりします。Z軸ステージLPS710E/Mにはピエゾ移動に対する機械的な増幅機構が組み込まれており、またそれに適したコントローラが付属しています。

Piezoelectric Stages
Product Family	ORIC® PDXZ1 Closed-Loop 4.5 mm Vertical Stage	ORIC® PD2 Open-Loop 5 mm Stage	ORIC® PDX2 Closed-Loop 5 mm Stage
Click Photo to Enlarge
Travel	4.5 mm	5 mm
Speed	1 mm/s (Typ.)a	10 mm/s (Typ. Max)b	8 mm/s (Typ.)c
Drive Type	Piezoelectric Inertia Drive
Possible Axis Configurations	Z	X, XY, XYZ
Mounting Surface Size	45.0 mm x 42.0 mm	13 mm x 13 mm
Additional Details

• この仕様値は周波数20 kHzの閉ループモードで駆動したときの値です。
• ベンチトップ型コントローラPDXCおよびPDXC2使用時。コントローラK-Cube KIM001またはKIM101で制御したときの性能については、移動ステージPD2/MまたはPD3/Mの「仕様」タブをご覧ください。
• ベンチトップ型コントローラPDXCおよびPDXC2使用時

Piezoelectric Stages
Product Family	ORIC® PD1 Open-Loop 20 mm Stage	ORIC® PD1D Open-Loop 20 mm Monolithic XY Stage	ORIC® PDX1 Closed-Loop 20 mm Stage	ORIC® PD3 Open-Loop 50 mm Stage
Click Photo to Enlarge
Travel	20 mm			50 mm
Speed	3 mm/s (Typ. Max)a		20 mm/s (Typ. Max)b	10 mm/sc
Drive Type	Piezoelectric Inertia Drive
Possible Axis Configurations	X, XY, XYZ	XY, XYZ	X, XY, XYZ	X, XY, XYZ
Mounting Surface Size	30 mm x 30 mm			80 mm x 30 mm
Additional Details

• コントローラK-Cube KIM101使用時
• ベンチトップ型コントローラPDXCおよびPDXC2使用時
• ベンチトップ型コントローラPDXCおよびPDXC2使用時。コントローラK-Cube KIM001またはKIM101で制御したときの性能については、移動ステージPD2/MまたはPD3/Mの「仕様」タブをご覧ください。

Piezoelectric Stages
Product Family	Nanoflex™ 20 µm Stage with 5 mm Actuator	Nanoflex™ 25 µm Stage with 1.5 mm Actuator	Elliptec® 28 mm Stage	Elliptec® 60 mm Stage	LPS710E 1.1 mm Vertical Stage
Click Photo to Enlarge
Travel	20 µm + 5 mm Manual	25 µm + 1.5 mm Manual	28 mm	60.0 mm	1.1 mm
Maximum Velocity	-		180 mm/s	90 mm/s	-
Drive Type	Piezo with Manual Actuator		Resonant Piezoelectric Motor		Amplified Piezo
Possible Axis Configurations	X, XY, XYZ		X		Z
Mounting Surface Size	75 mm x 75 mm	30 mm x 30 mm	15 mm x 15 mm		21 mm x 21 mm
Additional Details

ステッピングモーターステージ

こちらの移動ステージは脱着型あるいは内蔵型のステッピングモータを用いており、また300 mmまでの長い移動量が可能です。ステージの多くは多軸構成(PLSXY)や、多軸ステージ(PLSX、LNRシリーズ、NRTシリーズ、LTSシリーズ)への組み込みが可能です。ステージMLJ150/Mは高荷重にも対応する垂直移動ステージです。

Stepper Motor Stages
Product Family	PLSX with and without PLST(/M) Top Plate 1" Stage	PLSXY with and without PLST(/M) Top Plate 1" Stage	LNR Series 25 mm Stage	LNR Series 50 mm Stage
Click Photo to Enlarge
Travel	1"		25 mm	50 mm
Maximum Velocity	7.0 mm/s		2.0 mm/s	50 mm/s
Possible Axis Configurations	X, XY		X, XY, XYZ	X, XY, XYZ
Mounting Surface Size	3" x 3"		60 mm x 60 mm	100 mm x 100 mm
Additional Details

Stepper Motor Stages
Product Family	NRT Series 100 mm Stage	NRT Series 150 mm Stage	LTS Series 150 mm Stage	LTS Series 300 mm Stage	MLJ250 50 mm Vertical Stage
Click Photo to Enlarge
Travel	100 mm	150 mm	150 mm	300 mm	50 mm
Maximum Velocity	30 mm/s		50 mm/s		3.0 mm/s
Possible Axis Configurations	X, XY, XYZ		X, XY, XYZ		Z
Mounting Surface Size	84 mm x 84 mm		100 mm x 90 mm		148 mm x 131 mm
Additional Details

DCサーボモーターステージ

脱着型あるいは内蔵型のDCサーボモータを用いた直線移動ステージをご用意しております。これらのステージは薄型で、多軸ステージの構築が可能です。

DC Servo Motor Stages
Product Family	MT Series 12 mm Stages	PT Series 25 mm Stages	MTS Series 25 mm Stage	MTS Series 50 mm Stage
Click Photo to Enlarge
Travel	12 mm	25 mm	25 mm	50 mm
Maximum Velocity	2.6 mm/s		2.4 mm/s
Possible Axis Configurations	X, XY, XYZ		X, XY, XYZ
Mounting Surface Size	61 mm x 61 mm	101.6 mm x 76.2 mm	43 mm x 43 mm
Additional Details

DC Servo Motor Stages
Product Family	M30 Series 30 mm Stage	M30 Series 30 mm Monolithic XY Stage	M150 Series 150 mm XY Stage	KVS30 30 mm Vertical Stage
Click Photo to Enlarge
Travel	30 mm		150 mm	30 mm
Maximum Velocity	2.4 mm/s		X-Axis: 170 mm/s Y-Axis: 230 mm/s	8.0 mm/s
Possible Axis Configurations	X, Z	XY, XZ	XY	Z
Mounting Surface Size	115 mm x 115 mm		272.4 mm x 272.4 mm	116.2 mm x 116.2 mm
Additional Details

ダイレクトドライブステージ

こちらの薄型ステージにはブラシレスDCサーボモータが内蔵されており、バックラッシュの無い高速移動が可能です。電源が入ってないときは、ステージのプラットフォームにはほとんど慣性が無く、実質的にフリーラン状態になります。そのため電源が入ってないときにステージのプラットフォームが定位置に留まる必要のある用途には適していません。これらのステージを垂直方向に取付けることは推奨しません。

Direct Drive Stages
Product Family	DDS Series 50 mm Stage	DDS Series 100 mm Stage	DDS Series 220 mm Stage	DDS Series 300 mm Stage	DDS Series 600 mm Stage
Click Photo to Enlarge
Travel	50 mm	100 mm	220 mm	300 mm	600 mm
Maximum Velocity	500 mm/s		300 mm/s	400 mm/s	400 mm/s
Possible Axis Configurations	X, XY		X, XY	X	X
Mounting Surface Size	60 mm x 52 mm		88 mm x 88 mm	120 mm x 120 mm
Additional Details
