共振ピエゾモーター直線移動ステージ(リニアステージ)、移動量60 mm


  • Linear Stage with Closed-Loop Positioning
  • Open Frame Design for OEM Applications
  • Control via GUI or ASCII Message Calls
  • Fully Integrated Drive Electronics

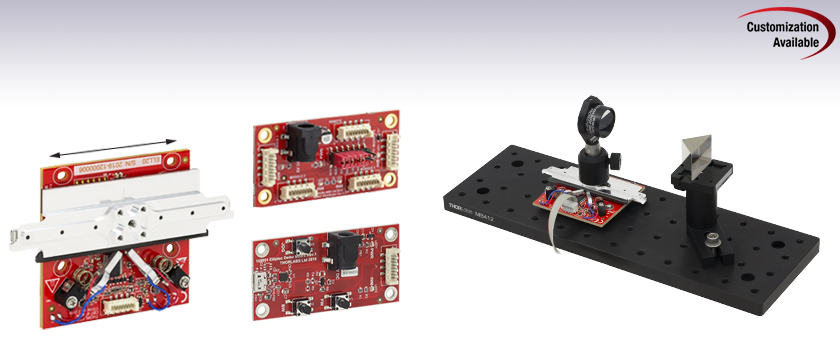

Direction of Travel



ELL20

Stage Bundle and
Interface Board

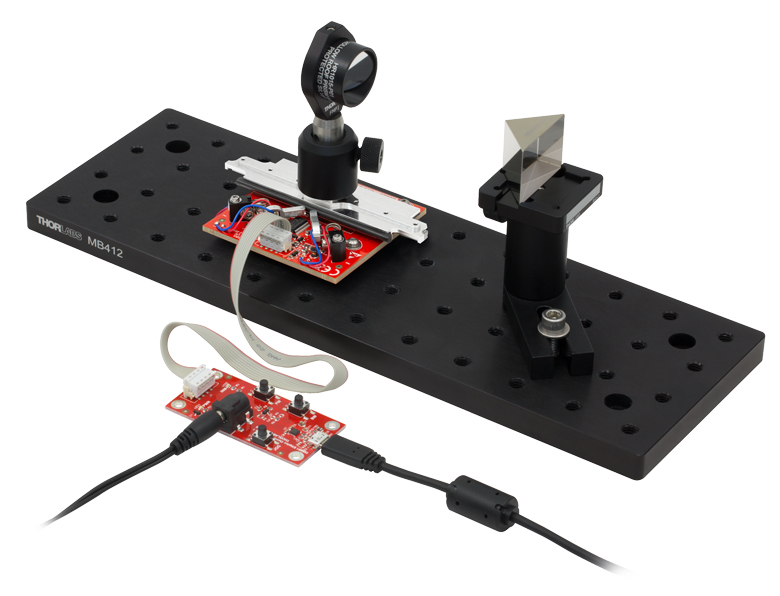

Application Idea

The ELL20K Linear Stage Kit positions a hollow roof prism in this optical delay line.

ELLB

Bus Distributor

Related Items


Please Wait
Key Specificationsa
Travel60.0 mm (2.4")
Positioning Accuracy50 µm
Homing Accuracy20 µm
Repeatability (100 g Load)20 µm
Velocity (Maximum, No Load)90 mm/s
Maximum Total Load200 g (0.441 lbs)
DC Voltage Input4.5 to 5.5 V
Weight of Stage and Bracket0.104 kg (0.229 lbs)
Minimum Lifetimeb100 km of Travel
  • 詳細については、「仕様」タブをご覧ください。
  • 連続動作用としては設計されておりません。
Elliptec OEM Page製品組み込み用(OEM用)のElliptec技術

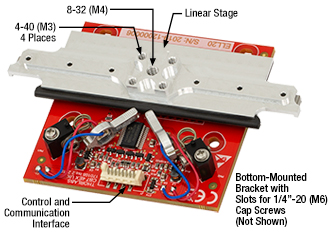

The Connected Components of the ELL7K Linear Stage Bundle
Click to Enlarge

直線移動ステージELL20(/M)の各部品。主要部の名称も
記載しています。

特長

  • 製品組み込み(OEM)用途のほか、迅速で精密な回転を必要とする用途に適した製品
  • 制御信号用にMicro-B USBならびにPicoflex®1 コネクタ
  • マルチドロップ接続用シリアル通信プロトコルをサポート
  • M4タップ穴が1つとM3タップ穴が4つ付いた直線移動ステージ
  • 磁気式インクリメンタル型リニアエンコーダを用いた位置決めステージ
  • バス分配器で最大4台までのElliptecデバイスの制御が可能
  • アップグレード用アクセサリーキットELLC2をご用意(下記参照)

当社のElliptec®共振ピエゾモータ技術を用いたこちらの直線移動ステージ(リニアステージ)は、直線移動を必要とする製品への組み込み(OEM用途)に適したコンパクトなステージです。直線移動ステージは単品(ELL20/M)またはセット(ELL20K/M)の一部としてご提供しております。セットには、ステージを手動制御するためのインターフェイスボード、取付け用ブラケット、電源、ステージとインターフェイスボードを接続するためのケーブル、およびインターフェイスボードとPCを接続するためのケーブルも含まれます。当社では、単品のステージをセットにアップグレードするためのアクセサリーキットELLC2もご用意しております。 なお、ELLC2には、ELL20K/Mに入っている取付け用ブラケットは付属しませんのでご注意ください。

ステージの中心には1つの部品を取り付けるM4タップ穴と、MMP1/MRB13P1/Mなどのアダプタープレートを取り付けるM3タップ穴が4つあります。ステージの質量は0.069 kg、設置面積は102.3 mm x 67.0 mm(ステージが中央にある状態)で、軽量かつコンパクトです。ステージを全移動範囲で動かすには、両端に30 mmのクリアランスが必要です。  また閉ループで動作するため、移動プラットフォームの位置決めを精度100 µm、再現性60 µmで行うことができます。ステージELL20/Mの主要部は右の写真でご覧いただけます。

モータは極めて動的特性に優れ、ギアもありません。2つのモータの先端は、右の写真のように、ステージ底部のプラスチック製トラックにしっかりと接触しています。モータは向かい合わせに取り付けられており、どちらの向きに対しても、一方のモータがトラックを押し、もう一方のモータが反対方向に引っ張るときに移動します。モータに電力が供給されていないときは、停止した2つのモータのアームにより、合わせて約1 Nの力でステージの位置が保持されます。詳細については「Elliptec®モータ」のタブをご覧ください。

この直線移動ステージはオープンフレームであることに加え、シンプルさと適応性を兼ね備えています。お客様の要件に合ったカスタマイズと大量生産が可能なため、製品組み込み(OEM)用途に適しています。お客様の要件を当社までお知らせください。お客さまの用途やニーズに合ったソリューションをご提案いたします。

制御
このステージの電力供給、駆動、および制御には様々な方法があります。詳細については「取扱い」タブの直線移動ステージの位置決めの段落をご覧ください。ステージには3.3 Vシリアルバスが備わっており、インターフェイスボードの有無にかかわらず操作可能な設計となっています。ピンの配置については「ピン配列」タブをご覧ください。当社では、ステージを完全に独立して制御できるElliptec製品用ソフトウェアをご提供しております。インターフェイスボードをアクセサリとして使用してステージの位置を変更した場合、ソフトウェア内でのステージのステータス情報は自動的に更新されます。

複数のElliptecデバイスは、バス分配器ELLBを使用するか、1本のリボンケーブルに複数のコネクタを接続することで制御が可能です。1個のバス分配器で最大4台までのElliptecデバイスを接続できます。さらに分配器をデイジーチェーン接続することで、最大16台までのデバイスを接続することができます。このバスは、Elliptecソフトウェアが動作しているPCとのインターフェイスボード(下記のセットに付属)を介した接続、Arduino®2またはRaspberry Pi®3ボードとの接続、お手持ちの制御ボードとのコネクターピンを介した接続の3つの方法のうちのいずれかを用いることで制御できます。または、1本のリボンケーブルに最大16台のデバイスを接続することもできます。各デバイスはインターフェイスボードで同時に制御することも、Elliptecソフトウェアでデバイスを選択して制御することもできます。複数のデバイスをリボンケーブルに接続する方法についてはマニュアルを、カスタム接続するときのピン配列については「ピン配列 」タブをご覧ください。

  1. PicoflexはMolex社の登録商標です。
  2. ArduinoはArduino社の登録商標です。
  3. Raspberry PiはRaspberry Pi財団の登録商標です。
Specificationsa
Performance
Travel60.0 mm (2.4")
Positioning Accuracy50 µm
Homing Accuracy20 µm
Repeatability (With 100 g Load)20 µm
Velocity (Maximum, No Load)90 mm/s
Acceleration (Maximum, No Load)6.0 m/s2
Minimum Holding Force (Both Motors Engaged)1 N
Vertical Straightness (Runout)b13.0 µm
Horizontal Straightness (Runout)b13.0 µm
Pitch (Over Full Travel Range)1.5 mrad
Yaw (Over Full Travel Range)1.5 mrad
Full-Scale Nonlinearity Error< 120 µm
Encoder Resolution (Relative Magnetic Encoder)0.98 µm
Velocity Compensation (No Load)c60% to 100%
Maximum Total Loadd200 g (0.441 lbs)
Minimum Lifetimee100 km of Travel
Electrical
Motor TypeElliptec® Resonant Piezo
DC Voltage Input4.5 to 5.5 V
Typical Current Consumption, During Movement
(No Load)
0.9 A
Typical Current Consumption, During Standby0.07 A
Communications
BusfMulti-Drop 3.3 V/5 V TTL RS232
Connector on Linear Stage BoardPicoflex®
Speed9600 baud
Data Length (1 Stop Bit, No Parity)8 bit
Protocol Data FormatASCII HEX
Module Address and Command FormatMnemonic Character
Mechanical
Mounting Threads (On Stage)One 8-32 (M4), Four 4-40 (M3)
Depth: 0.16" (4 mm)
Dimensions of the Linear Stage Board
(Without Bracket)
4.03" x 2.64" x 0.60"
(102.3 mm x 67.0 mm x 15.3 mm)
Dimensions of the Linear Stage Board
(With Bracket)
4.03" x 2.64" x 0.73"
(102.3 mm x 67.0 mm x 18.4 mm)
Weight of the Linear Stage Board (Without Bracket) 0.069 kg (0.152 lbs)
Weight of the Linear Stage Board (With Bracket)0.104 kg (0.229 lbs)
Environmental Operating Conditions
Temperature Range15 to 40 °C
Maximum Relative Humidity (Non-Condensing)< 80% at 31 °C
Maximum Altitude2000 m
  • 性能仕様は、直線移動ステージを「取扱い」タブにおいて推奨している方法でマウントした場合の値です。
  • 理論的な直線を基準にした理想的な軌道からの偏差
  • ステージの速度は、ASCIIメッセージを送信することで、最大速度の60%以上の範囲で調整可能です。方法については通信プロトコルマニュアルをご覧ください。
  • ステージの上面が水平になるように取り付けた場合、またはステージを垂直に取り付けて荷重が左右に移動できるようにした場合の値。このステージは荷重を上下に移動させるようには設計されていません。
  • 直線移動ステージは連続動作用としては設計されておりません。
  • RX/TX用をマルチドロップモードで使用するときは、10 kΩのプルアップレジスタを2つご使用ください。

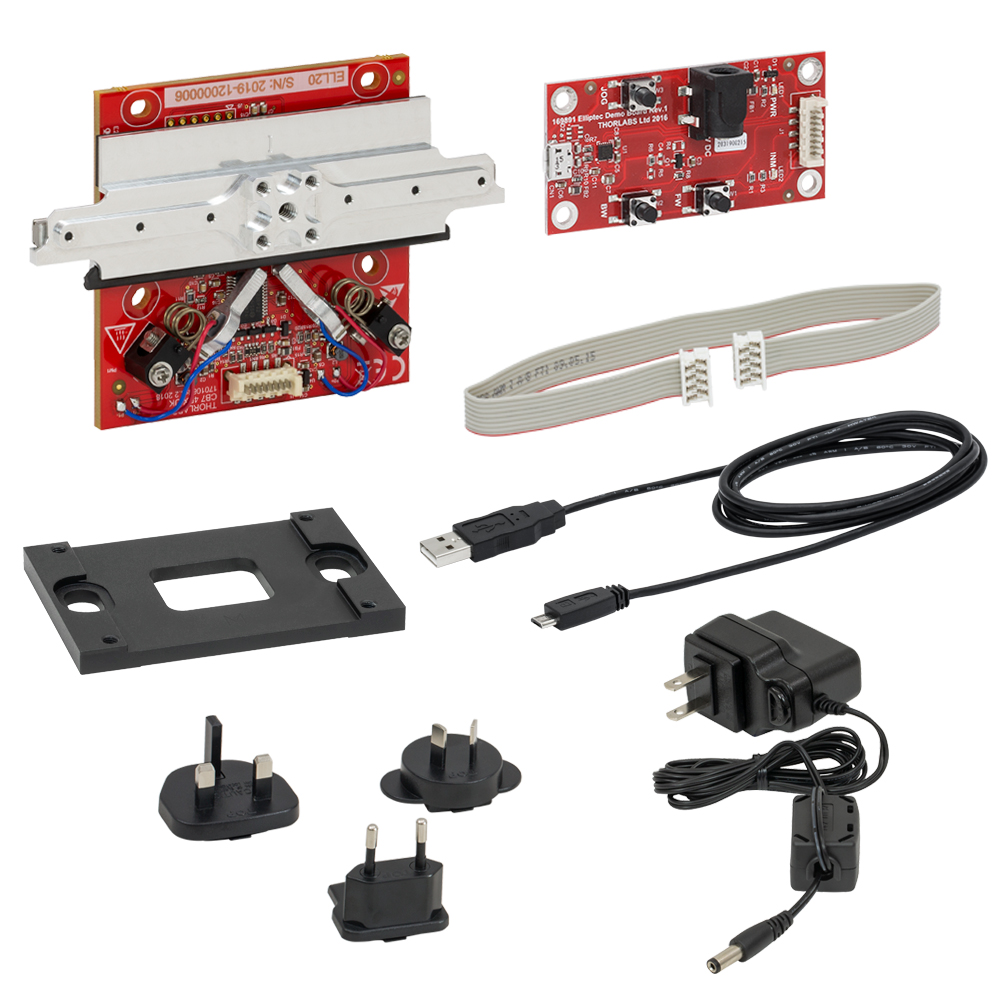

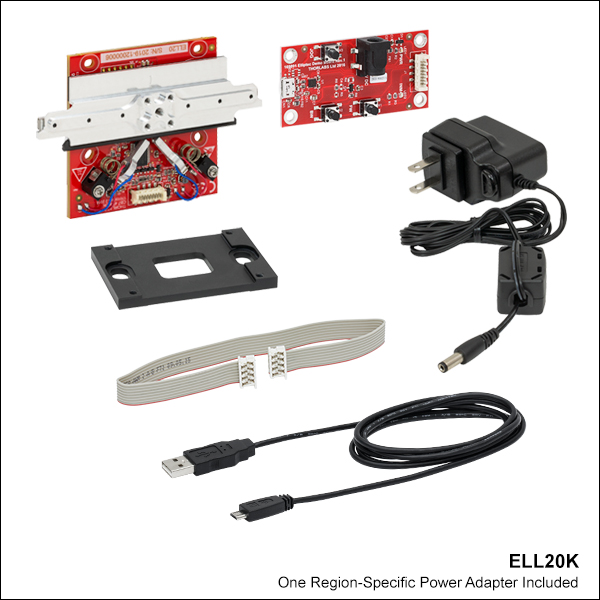

Components of the ELL7K Bundle
Click to Enlarge

ステージセットELL20K(/M)の部品
国内対応のACアダプタと電源プラグが1個ずつ付属します(写真のプラグは海外向けです)。

上図のように、セットには取付けブラケットが付属します。ブラケットは付属の4本のネジを用いて直線移動ステージのPCBの裏面に取り付けます。ブラケットの2つのスロットはPCBの両側にあるØ11.0 mmの穴に整合しているため、M6キャップスクリュをPCBの穴に挿入して、直線移動ステージボードを光学テーブルやブレッドボードに固定することができます。ブラケットを取り付けると、ステージの厚みは5.0 mm増します。ステージの寸法と取付け機能については下図をご覧ください。

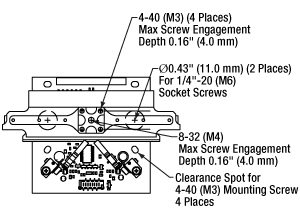

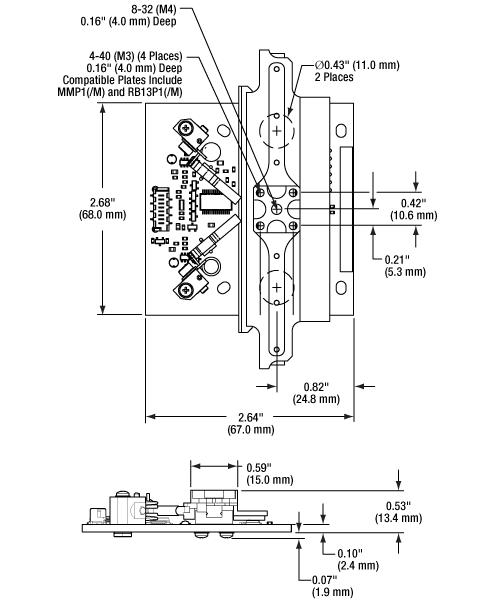

Mechanical Drawings of the Linear Stage
Click to Enlarge

直線移動ステージの図面

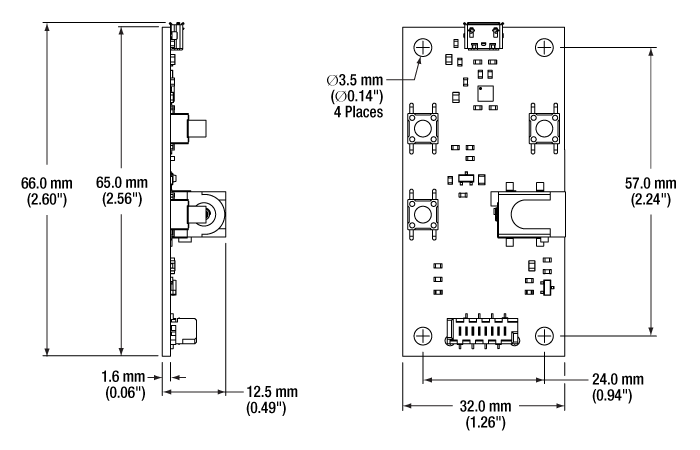

Mechanical Drawings of the Remote Handset
Click to Enlarge

インターフェイスボードの図面
Connector J1 Pinouta
PinTypeFunction
1PWRGround
2OUTODTX - Open Drain Transmit 3.3 V TTL RS232
3INRX Receive - 3.3 V TTL RS232
4OUTIn Motion, Open Drain Active Low Max 5 mA
5INJOG/Mode, Active Low Max 5 V
6INBW Backward, Active Low Max 5 V
7INFW Forward, Active Low Max 5 V
8PWRVCC +5 V ± 10%; 900 mA
  • コネクタ型番MOLEX 90814-0808;
    結合するコネクタの型番MOLEX 90327-0308

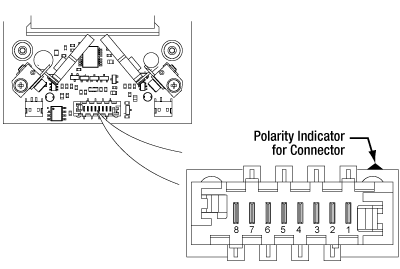

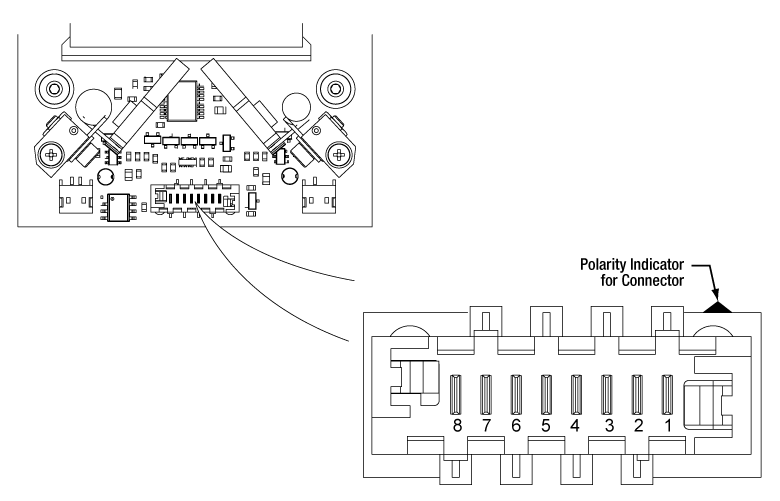

Pinout Diagram of the Picoflex Connector on the Linear Stage PCB
Click to Enlarge

Picoflex®コネクタのピン配列図。
左上の図は直線移動ステージELL20(/M)のボードの一部で、
コネクタの位置を示しています。
ELLB Connector J1, J2, J3, and J4 Pinouta,b
PinTypeFunction
1PWRGround
2OUTOTDX - Open Drain Transmit 3.3 V TTL RS232
3INRX Receive 3.3 V TTL RS232
4OUTIn Motion, Open Drain Active Low Max 5 mA
5INNot Connected
6INNot Connected
7INNot Connected
8PWRVCC +5 V ± 10%; 800 mA per Connected Device
  • コネクタ型番MOLEX 90814-0808;
    接続するコネクタ型番MOLEX 90327-0308
  • メインユニットとインターフェイスボードを正しく接続できるように、PCB上のPicoflex®コネクタに隣接した位置に極性を示すマークが刻印されています(左の図参照)。リボンケーブルの赤いワイヤがこのマークに近くなるように接続してください。反対に接続するとメインユニットに損傷を与える恐れがあります。

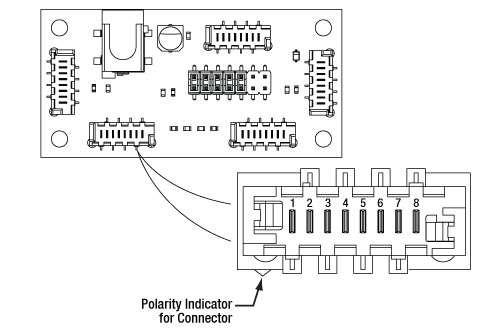

Pinout Diagram of the Picoflex Connector on the ELLB Bus Distributor
Click to Enlarge

バス分配器ELLB上のPicoflex®コネクタのピン配列図。
左上はELLBの簡略図です。コネクタ上の極性を示すマークが、
8ピンコネクタ付きケーブルの赤いワイヤに近くなるように
接続してください。

使用上の注意点

こちらのタブでは、直線移動ステージELL20/Mの取扱いや、取付け、操作方法に関する情報がご覧いただけます。

目次

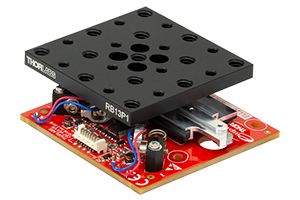

The Linear Stage with Adapter Plate RB13P1/M Mounted
Click to Enlarge

直線移動ステージボードELL20(/M) とそのステージ上に取り付けられたアダプタープレートRB13P1(/M)。取付けブラケットがPCBボードの底面に取り付けられています。

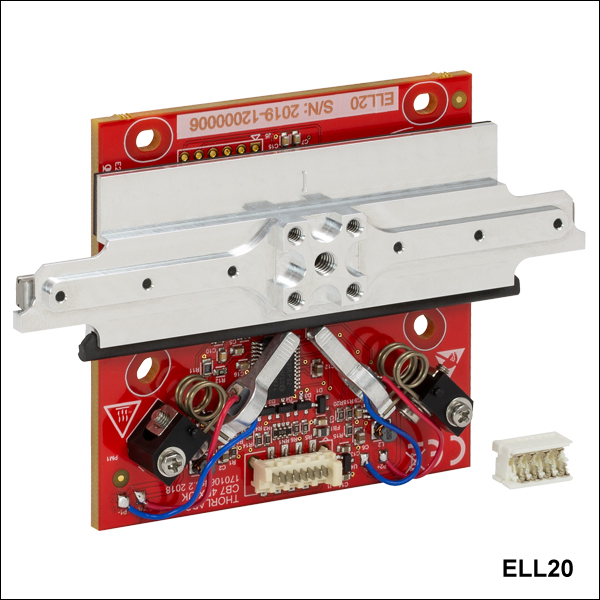

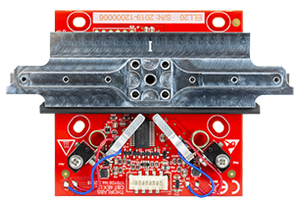

The Linear Stage
Click to Enlarge

直線移動ステージ(ブラケット無し)

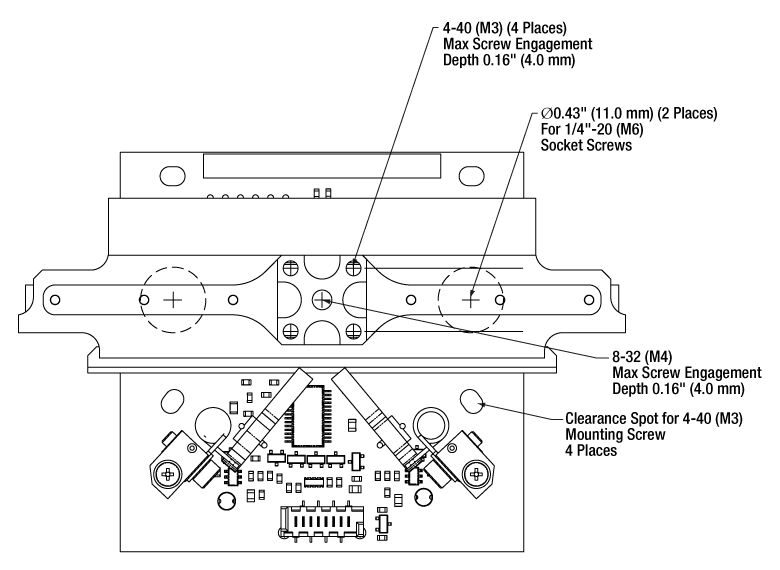

Features of the Linear Stage
Click to Enlarge

直線移動ステージの概要図
The Interface Board
Click to Enlarge

インターフェイスボード
The Interface Board
Click to Enlarge

インターフェイスボードの概要図

取扱い

直線移動ステージELL20/Mは一般的な取扱いに対しては堅牢に作られています。動作の信頼性を確保するために、モータが接触するプラスチック製のトラックには油、汚れ、埃が付かないようにしてください。直線移動ステージを取り扱う際に手袋の着用までは必要ありませんが、トラックに油脂を付着させないために、手指で触れないようにご注意ください。トラックが汚れた場合には、イソプロピルアルコールまたはミネラルスピリット(ホワイトスピリット)で汚れを拭き取ってください。アセトンはプラスチック製のトラックを損傷しますので使用しないでください。

ELL20/Mのオープンフレームは8 kVまでの静電気放電に耐えられます。静電気放電(ESD)によって、スライダの意図しない動きを誘発する電気信号が生じる可能性がありますので、ESDに対する予防策を講じてください。500 gを超える曲げ荷重をボードに加えるとPCBが変形し、直線移動ステージの性能が劣化します。ステージのホーミングおよび位置決めには磁気センサから読み取った情報が使用されるため、PCBの構造に過大な荷重を加えたり、磁界を印加したりしないでください。ホーミングおよび位置決めに悪影響を及ぼさないために、磁気センサ付近の磁界の強さは±5 mT以下に制限してください。

直線移動ステージの取付けと負荷

直線移動ステージELL20(/M)はステージの上面を水平面内または垂直面内で動かすことができます。 垂直面内で動かす場合には、ステージが上下ではなく横方向に移動するよう取り付けてください。ELL20K/Mに付属する取付けブラケットは、付属の4本のネジを使用してPCBの裏面に取り付けます。ブラケットの2つのスロットはPCBの両側にあるØ11.0 mmの穴と整合するため、M6キャップスクリュをPCBの穴に挿入し、直線移動ステージを光学テーブルやブレッドボードに固定することができます。ブラケットを使わずに、PCBの4つのスロット穴を使用して、ステージをカスタム仕様の冶具に取り付けることもできます。 その際は冶具の導電性の部分がボード裏の回路に接触しないように取り付けてください。回路に接触すると電気的に短絡し、ステージの動作に有害な影響を及ぼします。 ステージを取り付ける際は、PCBが曲がらないようにしてください。

負荷はステージ中心にあるM4タップ穴または4つのM3タップ穴を使用して取り付けます。M3タップ穴の間隔はMMP1/MRB13P1/Mなどのアダプタープレートが取り付けられるように設計されています(右上の写真参照)。 取り付けられる部品の最大重量は200 gです。取り付ける部品や負荷が、直線移動ステージの可動部分と干渉しないようにご注意ください。ステージや負荷が揺れるとエンコーダーエラーが発生する場合があります。

電力の供給

インターフェイスボードを使用している時は、電力はそのボード上のMicro-B USBコネクタまたは5 VDC電源ソケットから供給可能です。インターフェイスボード上の電子回路により、入力されたDC信号は必要な共振周波数の正弦波信号に変換されます。

ELL20K/Mセットには 5 VDC電源が付属し、そのコネクタはインターフェイスボードの電源ソケットに接続できます。このソケットを介して電源を供給すると、Micro-B USBコネクタにUSBケーブルを取り付けてPCに接続できるため、ステージをリモート制御することができます。PCのUSB 2.0のコネクタから供給される電源は、ステージの駆動に十分ではありません(当該事項の詳細はマニュアルを参照)。PC制御を必要としない場合は、携帯型のUSB5 Vバッテリーパックをインターフェイスボード上のMicro-B USBコネクタに接続して、ステージに電源を供給することもできます。

インターフェイスボードを実装しない場合には、直線移動ステージボードに付属するPicoflexコネクタ上のピンを介して電源を供給することができます。 このコネクタのピン配列は「ピン配列」タブに記載されています。直線移動ステージへの電力供給やアドレス指定に関する詳細は、それぞれマニュアル通信プロトコルマニュアルをご参照ください。

モータの動作

直線移動ステージの動作は、ピエゾ素子を特定の超音波周波数で振動させることにより制御します。それぞれのモータには2つの超音波共振周波数があり、一方はステージを前方に押し出すように作用し、他方はステージを後方に引っ張るように作用します。モータを一方の共振周波数で駆動すると、モータの先端は小さな楕円形の軌跡を時計回りに連続的に描きます。モータをもう一方の共振周波数で駆動すると、先端は同じ軌跡を反時計回りに描きます。どちらの共振周波数も100 kHz近辺です。モータ先端の総変位量は、駆動する機械的負荷とピエゾ素子に供給される電圧の両方に依存します。負荷を付けずに、5 Vの最大電圧を用いて共振周波数で駆動すると、モータの先端は数μm以下の伸縮をして楕円を描きます。詳細については「Elliptec®モータ」のタブと、モータの動作原理について説明している動画をご覧ください。

直線移動ステージのホーミング

ステージのホーミングは、インターフェイスボード上のBWボタンの押下、Elliptec®ソフトウェアのグラフィカルユーザーインターフェイス(GUI)内のHomeボタンのクリック、または通信プロトコルマニュアルに記載されている適切なASCIIメッセージの送信によって実行されます。ステージのホーミングならびに位置決めにはインクリメンタル型の磁気センサを用いていますが、そのエンコーダの分解能は0.98 µmです。ステージはデフォルトのホーム位置を定めるとき、移動範囲の限界を探すために前後に移動します。デフォルトのホーム位置は、ステージの移動範囲の一方のノーマルな限界位置(後方側の位置)です。 ホーム位置は、必要に応じて、デフォルトの位置からオフセットして再設定することができます。このようなホーム位置のカスタマイズは、複数のステージの向きを同期して動かす際に便利です。

直線移動ステージの位置決め

この直線移動ステージは連続動作用としては設計されておりませんのでご注意ください。一般的な用途においてはデューティ比40%以下での動作をお勧めいたします。また、デューティ比60%以上での動作は数秒以下に制限する必要があります。

ステージの位置決めを行う前に、ステージのホーム位置を検出しなければなりません。詳細については前のセクションをご参照ください。 ステージの動作はインターフェイスボードのボタン操作、Elliptecソフトウェアパッケージ(ダウンロード可能)を介したPC制御、またはステージボードのデジタル信号線への単純な信号の供給により制御できます。 インターフェイスボード上のボタンは、上のインターフェイスボードの写真でご覧いただけます。ソフトウェアとその付属文書のダウンロードリンクは「ソフトウェア」のタブにございます。 インターフェイスボードはElliptecソフトウェアとステージを接続するアクセサリとして使用することもできます。その場合、インターフェイスボードのボタンを押したとき、直線移動ステージの位置変化はすべてソフトウェアによって記録されます。またインターフェイスボードが接続されていれば、ソフトウェアだけでステージの制御が可能です。

複数のElliptecデバイスは、バス分配器ELLBを使用するか、複数のコネクタを1本のリボンケーブルに接続することで制御できます。1個のバス分配器で最大4台までのElliptecデバイスを接続できます。さらに分配器をデイジーチェーン接続することで、最大16台までのデバイスを接続することができます。このバスは、Elliptecソフトウェアが動作しているPCとのインターフェイスボード(下記のセットに付属)を介した接続、Arduino®またはRaspberry Pi®ボードとの接続、お手持ちの制御ボードとのコネクターピンを介した接続の3つの方法のうちのいずれかを用いることで制御できます。なお、インターフェイスボードをご使用の場合、ボード上のボタンは無効になります。または、1本のリボンケーブルに最大16台のデバイスを接続することもできます。各デバイスはインターフェイスボードで同時に制御することも、Elliptecソフトウェアでデバイスを選択して制御することもできます。複数のデバイスをリボンケーブルに接続する方法についてはマニュアルを、カスタム接続するときのピン配列については「ピン配列 」タブをご覧ください。ソフトウェアで各デバイスを個別にアドレス指定する方法については、通信プロトコルマニュアルをご参照ください。ソフトウェアと付属文書は「ソフトウェア」タブからダウンロードいただけます。

インターフェイスボードのJOGボタンを押したままFWまたはBWボタンを操作することで、ステージをあるステップサイズで前後に移動させることができます。このステップサイズのデフォルト値は2 mmですが、Elliptecソフトウェアを使用するか通信プロトコル文書で規定されている適切なASCIIメッセージを送信することによりカスタマイズが可能です。ステージは前後にジョグ動作するだけでなく、Elliptecソフトウェアを使用して絶対位置および相対位置への移動も可能です。また前述のとおり、ソフトウェアを使用してジョグ動作のステップサイズの設定や、ステージ位置の読み取り、そしてホーム位置の調整を行うことも可能です。ステージの速度は、ASCIIメッセージを送信することで、最大速度の60%以上の範囲で調整可能です。方法については通信プロトコルマニュアルをご覧ください。

ステージは、位置誤差補正アルゴリズムを用いて、正確な位置決めを効率的に習得します。ステージが新規位置へ移動すると、要求された位置と実際の位置との誤差が検出されます。これによりステージの位置が修正され、誤差の補正値が算出されます。このアルゴリズムでは誤差の補正値が順次更新され、ステージが次の位置に移動する際に適用されます。一般的に、誤差補正値は2~6回移動すると最適値になります。

共振周波数

工場出荷時の初期設定では、直線移動ステージの駆動用モータの電源投入時に、最良の性能が得られる共振周波数の検出作業を行うように設定されています。そのプロセスで直線移動ステージは前後に移動します。起動時のこの動作が望ましくない場合には、シリアルポートを使用して電源投入時の周波数を初期化することで、校正プロセスを無効にすることができます。最適共振周波数の検出はいつでも実施可能ですが、適切な性能を維持するために、荷重や周囲温度が変化したときには、新たにこの検出作業を実施することをお勧めします。詳細についてはマニュアルをご参照ください。

The Components of the Elliptec Motor
Click to Enlarge

Elliptecモータの部品
The Elliptec Piezoelectric Resonant Motor
Click to Enlarge

Elliptec共振ピエゾモータ

Elliptec®共振ピエゾモータ

右に示した当社のElliptec®共振ピエゾモータの質量は1.2 gと軽量で、共振器筐体の寸法はバネを除いて8 mm×4 mm×20 mmとコンパクトです。

モータの部品

モータを構成する部品は右端の写真でご覧いただけます。ピエゾ素子はアルミニウム製の共振器内に圧入されています。共振器はその先端が必要とされる楕円形の動作をし、駆動されるモジュールと適切に接触するよう精密設計・精密加工がなされています。バネの自由端側は共振器筐体に組み込まれています。ピエゾ素子の上部ならびに底部にはんだ付けされているワイヤには、ピエゾ素子を超音波周波数で振動させるための電圧信号を供給します。

モータをシステム内に組み込むときは、バネの開ループ側を駆動される対象物に対して動かない頑丈な面に固定し、共振器の先端は対象物に接触させます。バネの目的は共振器の先端と駆動対象物との接触を一定に維持することです。また移動方向はピエゾ素子を駆動する2つの共振周波数によって決まります。

楕円形の動作と一般的なモータとの比較

Elliptecモータは動いているようには見えませんが、高速かつ精密にステージやマウントの位置決めを行います。顕微鏡で見るような動作が超音波領域の周波数で行われるため、その動きを眼で直接見ることはできません。

このモータは、2つの共振周波数のうちのいずれかで駆動することにより動作します。超音波周波数で振動する電圧信号がピエゾ素子に印加されると、ピエゾ素子はその電圧信号の周波数に合わせて1 µm以下のレベルで伸長し、また元の寸法にまで収縮します。ピエゾ素子の寸法がこのように高速のサイクルで変化すると、アルミニウム製の共振器に振動が発生します。この振動が筐体の共振周波数のうちの一方の周波数で生じているときに、モータの先端に押す動作が発生します。もう一方の共振周波数で振動するときは、引っ張る動作が発生します。

動画に示されているように、モータが共振状態で動作している時にはその先端が楕円形の軌跡を描き、それによってこの引っ張る動作と押す動作が発生します。また、楕円の回る方向は選択された共振周波数によって決まります。モータの先端は楕円の半分を描くときは伸び、残りの半分を描くときは縮みます。モータが対象物を押すときは、先端が伸びるときに先端と対象物が接触し、縮むときには接触しません。モータが対象物を引っ張るときは、逆の動作をします。モータ先端の総変位量は、駆動する機械的負荷とピエゾ素子に供給される電圧の両方に依存します。駆動電圧のピーク値が5 Vのとき、最大変位量は数µmまで大きくなる可能性があります。

このモータはDCモータあるいは電磁ステッピングモータと同じように動作しますが、従来のモータの様々な欠点がありません。従来の電磁モータを停止させるには慣性に伴う遅延を克服する必要がありますが、非常に動的特性に優れたElliptecモータでは数マイクロ秒で停止できます。ギアがないため、バックラッシュも発生しません。磁石も無いため、電磁障害に敏感な用途にも使用できます。駆動される対象物の動きは連続的でスムーズです。駆動対象物を動かすにはモータの先端をそれと接触させる必要があるため、モータには摩擦ブレーキという安全機能が備わっています。プラスチック面に接している場合は、モータは静かに動作します。

製品組み込み(OEM)用途のためには、低コストに抑えるためモータを大量生産し、低価格のアナログ電子回路で駆動することもできます。マイクロプロセッサやソフトウェアは必要ありませんが、対応は可能です。

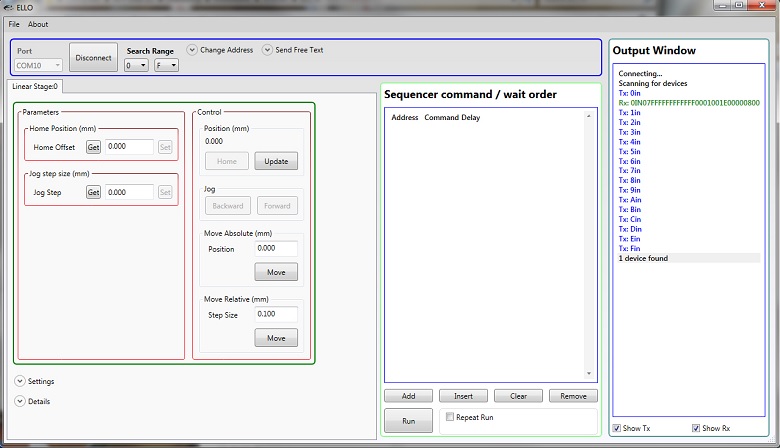

Screen Capture of the Elliptec Piezoelectric Resonant Motor Control Software GUI
Click to Enlarge

Elliptec共振ピエゾモータ用コントロールソフトウェアのGUI

Elliptec®共振ピエゾモータ用ソフトウェア

Elliptec®共振ピエゾモータをベースとするすべてのデバイスは、直感的なGUIを特長とするElliptecシステムソフトウェアで制御可能です。C#フォーマットのソースコードがダウンロード可能なソフトウェア一式に含まれており、あらゆる言語でカスタム仕様のアプリケーションを作成することができます。右の図はGUIのスクリーンショットです。また下のボタンをクリックするとダウンロードのページがご覧いただけます。

コマンドはGUI画面のSequencer command / wait orderに入力します。デバイスに送るコマンドの例として、「Agj」はアドレス「A」のステージのジョグステップサイズを取得するコマンドで、「Asj0000200」はそのステップサイズを0.25 mmに設定します。また「Abw」はアドレス「A」のステージを0.25 mm後方に戻します。コマンド「As1」は、アドレス「A」のモータ1に対して、 現在の動作条件に適した共振周波数の検出作業を実施します。

ソフトウェア

バージョン1.6.2

操作が簡単なGUI付きのElliptecシステムソフトウェアが含まれます。Elliptecソフトウェアパッケージ用通信コマンドを説明した文書もダウンロード可能です。

Software Download
