電動直線移動ステージ(リニアステージ)、移動量25 mm


  • 25 mm (0.98") of Travel per Axis
  • 1/4"-20 or M6 Tapped Holes for Mounting Standard Optomechanics

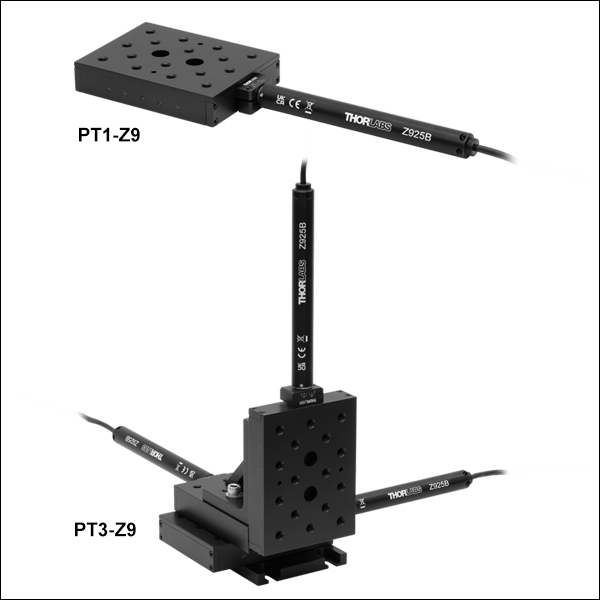

  • Sold in Single-Axis and XYZ Configurations

PT1-Z9

1-Axis Stage

PT101

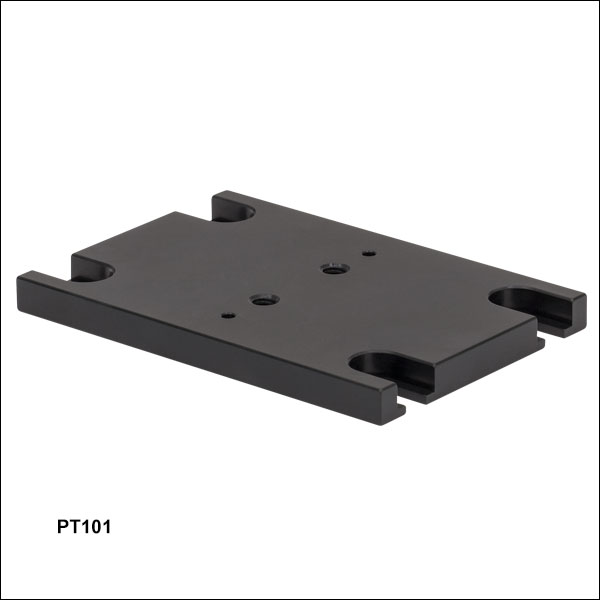

Breadboard
Mounting Adapter

PT102

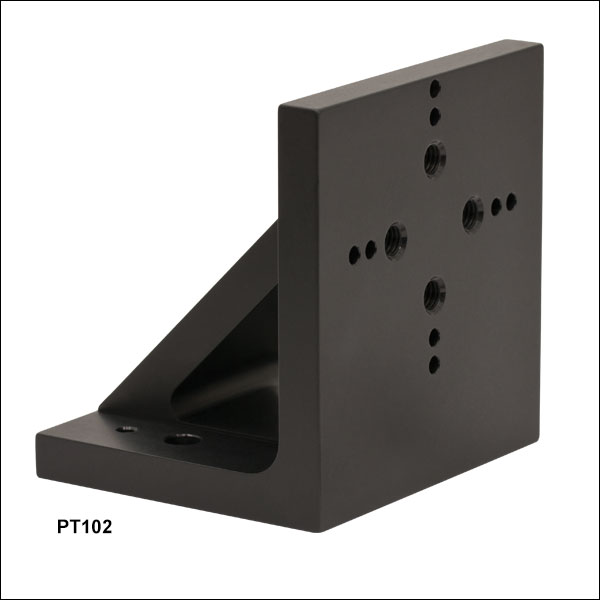

Right-Angle Bracket

PT3-Z9

3-Axis Stage

Related Items


Please Wait
Key Specificationsa
Travel Range25 mm (0.98")
Maximum Speedb2.6 mm/s
Min Repeatable Incremental Movement0.2 µm
Uncompensated/Compensated
Bidirectional Repeatability
±7 µm / ±0.8 µm
Uncompensated Backlash13 µm
Horizontal Load Capacity (Max)20 lbs (9 kg)
Vertical Load Capacity (Max)cMotor Pushing Down:
7 lbs (3.2 kg)
Motor Pushing Up:
10 lbs (4.5 kg)
Included ActuatorZ925B DC Motor
Cable Length485 mm
(1.59 ft)
Required ControllerKDC101
  • 詳細は「仕様」タブをご覧ください。
  • 速度を2.6 mm/sまで上げる場合、速度リップルや加減速プロファイルの歪みが発生する可能性があります。制御性能を向上させたいときは、最大速度を2.3 mm/s以下に制限してください。
  • 3軸ステージPT3/M-Z9は、垂直モータにより押し下げられるように構成されています。
Motorized Linear Translation Stages
12 mmStandard
25 mmCompact
Standard
TravelMax
50 mmCompact
Direct-Drive Servo
TravelMax
Long Travel: 100 mm to 300 mm

特長

  • 移動量:25 mm
  • キャリッジにはM6のタップ穴が16個
  • ブレッドボード取付け用アダプタや、XY/XZ/XYZ軸構成用のブラケットもご用意
  • DCサーボモーターアクチュエータ

自動直線移動ステージ(リニアステージ)は、特定の軸に沿った直線移動を電子制御します。1軸移動ステージPT1/M-Z9は移動量25 mmを1軸に沿って移動し、3軸移動ステージPT3/M-Z9は、3次元移動を可能にします。各ステージには75.0 mm x 50.0 mm内にM6タップ穴が16個配列されているので標準的なオプトメカニクスを取付けることができます。

可動プラットフォームにはアライメントピン用の穴が付いているのでステージを他のステージと積み重ねたり、アクセサリに接続したりするときの直交性が確保できます。水平方向に9 kg、垂直方向に3.2 kg(モータにより押し下げられる構成のとき)、または4.5 kg(モータにより押し上げられる構成のとき)までの荷重は、アクチュエータのインラインの67:1遊星ギアヘッドにより支持されています。3軸ステージPT3/M-Z9の場合は、垂直のアクチュエータにより押し下げられる構成なので、垂直方向の荷重は3.2 kgとなります。 ステージは精密な移動と長寿命のために硬化スチール製のリニアベアリングを使用しています。

取付アダプタとステージの組合せについて

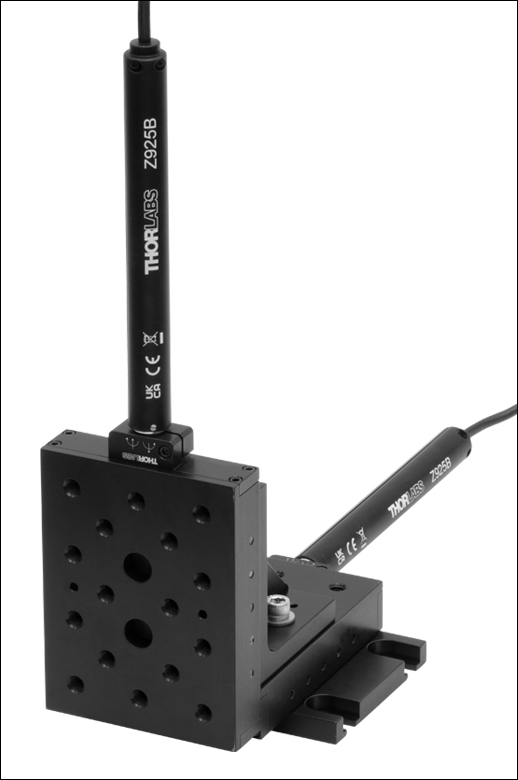

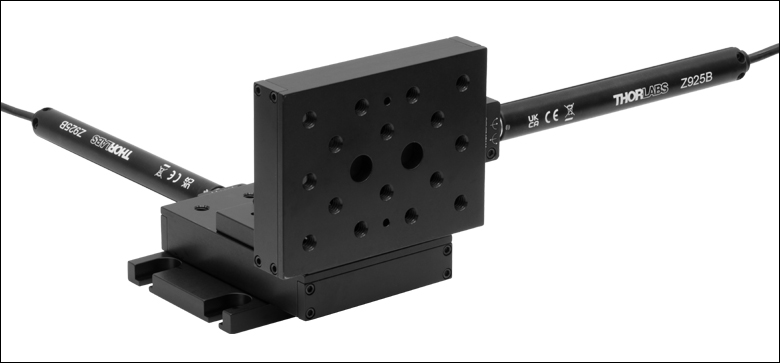

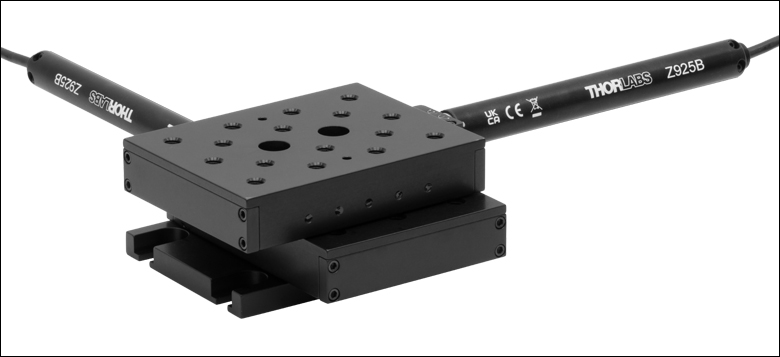

当社では移動ステージPT1/M-Z9を光学テーブルやブレッドボードに取り付けたり、いくつかのステージを組み合わせてXY、XZ、またはXYZステージを構築するためのアダプタープレートやブラケットをご用意しております。アダプタの使用例については下の写真をご覧ください。個々のコンポーネントを組み合わせてXYZ構成を構築する方法は、「XYZアセンブリ」タブをご覧ください。

付属品ならびに対応するアクチュエータについて
付属するDCサーボアクチュエータZ912Bのケーブルの長さは485.0 mmです。移動範囲を制限するスイッチがあり、分解能29 nmのエンコーダが付いています(詳細については「仕様」タブをご覧ください)。このアクチュエータはフレクシャークランプをØ9.5 mm(Ø3/8インチ)バレルに締め付けることによって移動ステージに取付けられています。必要であればZ925Bの代わりに、移動量が25 mmでØ9.5 mm(Ø3/8インチ)バレル付きの手動マイクロメータヘッド、または電動アクチュエータ(ステッピングモータ用アクチュエータなど)が使用可能です。

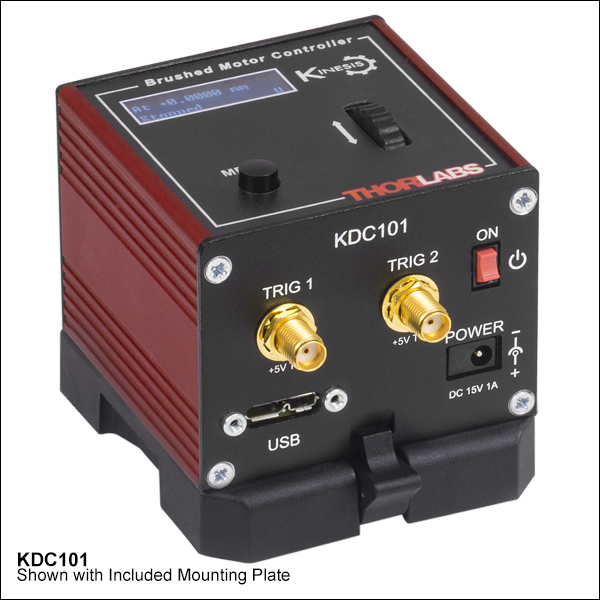

コントローラ

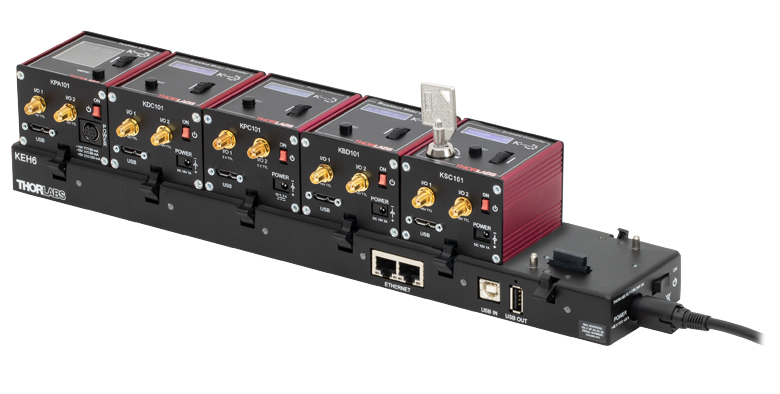

こちらのステージの操作には当社のモーターコントローラK-Cube™ KDC101が必要です。KDC101は、PCが無くても1軸を制御できます。付属しているソフトウェアKinesis®は、製品到着後PCを用いてすぐにステージの制御が可能で、またLabVIEW、LabWindows、ActiveXなど一般的なプログラミングインターフェイスもサポートしています。KDC101にはUSBケーブルが付属します。対応する電源については下記をご参照ください。

当社では、アクチュエータ内蔵型の電動移動ステージMTS25/M-Z8もご用意しており、全体のパッケージサイズを小さくできます。

Motor Specifications
Motor TypeDC Servo
Cable Length0.485 m (1.59 ft)
FeedbackMotor Mounted Rotary Encoder
Encoder Counts per Lead Screw Revolution34,555
Planetary Gear Head Ratio67.49:1
Max Recommended Current80 mA

分解能の計算

電動式アクチュエータZ925Bは、モータ 1 回転あたり 512 回のエンコーダーカウント(回転検出)を行います。モータの出力軸はギア比67.49:1の遊星ギアヘッドに取り付けられています。これは1.0 mmピッチの送りネジを1回転させるためにモータを67.49回転させる必要があることを意味しています。送りネジを1.0 mm移動させる場合を考えると、エンコーダの1カウント毎のアクチュエータの直線変位量は以下のように計算できます。

エンコーダーカウント毎のアクチュエータの直線移動距離は以下のようになります。

送りねじ1回転ごとのエンコーダーカウントは、512 x 67.49 = 34,555

そしてエンコーダーカウント毎の送りネジの直線移動距離は

1.0 mm / 34,555 counts = 2.9 x 10-5 mm (29 nm).



Stage Specifications
Translation
Travel Range25 mm (0.98")
Uncompensated Backlash13 µm
Residual Backlash After Compensationa0.7 µm
Min Repeatable Incremental Movement0.2 µm
Homing Repeatability±9 µm
Uncompensated/Compensated Bidirectional Repeatability±7 µm / ±0.8 µm
Resolution29 nm (See Calculation at Right)
Motion Parameters
Maximum Speedb2.6 mm/s
Acceleration (Max)4 mm/s2
Load Capacity
Vertical LoadcMotor Pushing Down:
7 lbs (3.2 kg)
Motor Pushing Up:
10 lbs (4.5 kg)
Horizontal LoadMax: 20 lbs (9.0 kg)
Straightness
Orthogonality< 5 mrad
Angular Deviation< 250 µrad
Absolute On-Axis Accuracy< 130 µm
Percentage Accuracy (Max)0.52%
Physical

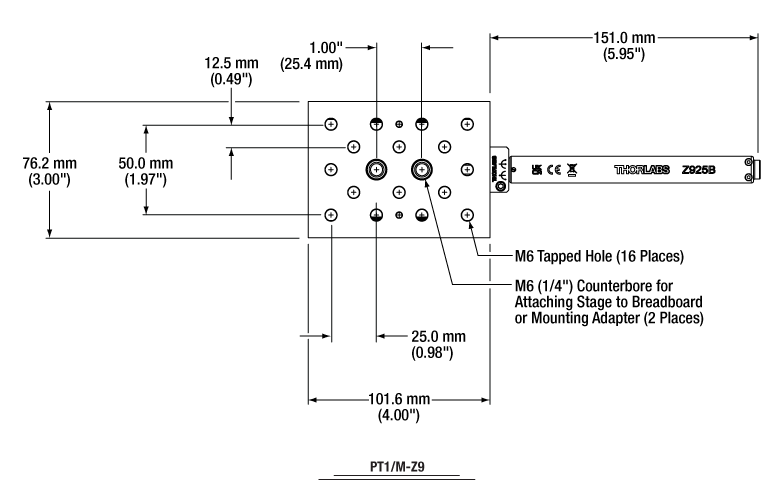

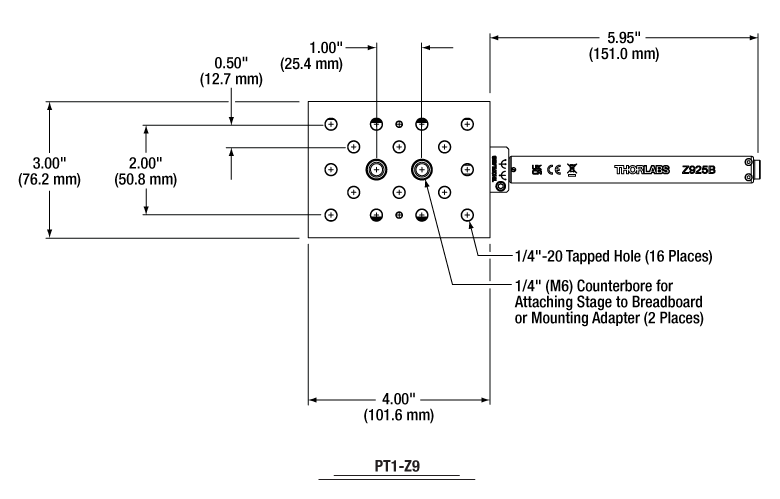

Dimensions (for Single-Axis Stage)9.95" x 3.00" x 0.80"
(252.6 mm x 76.2 mm x 20.3 mm)
  • このシステムはターゲットを300 µm超えてから元の方向に移動して目的の位置に到達します。
  • 速度を2.6 mm/sまで上げる場合、速度リップルや加減速プロファイルの歪みが発生する可能性があります。制御性能を向上させたいときは、最大速度を2.3 mm/s以下に制限してください。
  • 3軸ステージPT3/M-Z9は、垂直モータにより押し下げられるように構成されています。

電動式アクチュエータZ925Bのピン接続

D型、オス

DB15 Male

PinDescriptionPinDescription
1Ground (Limit and Vcc)9Resistive Identification
2Forward Limit105 VDC
3Reverse Limit11Encoder Channel A
4Reserved for Future Use12Reserved for Future Use
5Motor (-)13Encoder Channel B
6Reserved for Future Use14Pin 2 Identification EEPROM
7Motor (+)15Pin 1 Identification EEPROM
8Reserved for Future Use

PTシリーズの電動式移動ステージはモジュール式設計が採用されているので、2軸や3軸の移動ステージが短時間で組み立てられます。 各ステージには2個の精密位置決めピン(付属)による精確な直交設置により、XY構成(右利き用または左利き用)が可能となります。 下記は3軸XYZ移動マウント(PT3(/M)-Z9)を部品から組み立てる手順の説明です。

Step One
Step 1

1/8インチのアライメントピン2本をPT101(/M)に差し込み、付属の1/4"-20キャップスクリュを2個使用して移動ステージPT1(/M)-Z9に固定します。 その後、2つ目のステージの直交性を保つため、1/8インチのアライメントピンを2本、所定の穴に差し込みます。

Step Two
Step 2

上図のように、2つ目の移動ステージPT1(/M)-Z9を直交の位置関係として、2個の1/4"-20 (M6)キャップスクリュを用いて取り付けます。 その後、直角ブラケットの位置決め用に1/8インチのアライメントピンを2ヶ所の穴に差し込みします。

Step Three
Step 3

上図のように、直角ブラケットPT102(/M)を移動ステージPT1(/M)-Z9に2個の1/4"-20 (M6)キャップスクリュを用いて取り付けます。 その後、2本の1/8インチのアライメントピンを直角ブラケットの前面の穴に差し込み、最後の3つ目のステージの位置決めを行います。

Step Four
Step 4

次に3つ目の移動ステージPT1(/M)-Z9を直角ブラケットPT102(/M)の前面に2個の1/4"-20 (M6)キャップスクリュを用いて取り付けます。

当社では幅広い種類のモーションコントローラを駆動できるよう、Kinesis® ソフトウェアパッケージと従来のAPT™(Advanced Positioning Technology)ソフトウェアパッケージの2種類のプラットフォームをご用意しております。どちらのパッケージも小型で低出力のシングルチャンネルドライバ(K-Cube™やT-Cube™など)から高出力でマルチチャンネルのモジュール式19インチラックナノポジショニングシステム(APTラックシステム)まで幅広い種類のモーションコントローラをカバーするKinesisシリーズのデバイスを制御できます。

Kinesisソフトウェアには、最新のC#、Visual Basic、LabVIEW™またはその他の.NETに対応する言語を使用してカスタムプログラムを作成するサードパーティの開発者向けに、.NETコントロールが付属しています。また、.NETフレームワークを使用しない用途向けに低級言語用のDLLライブラリも付いています。センターシーケンスマネージャが、当社の全てのモーションコントロールハードウェアの統合と同期をサポートします。

Kinesis Software
KinesisのGUIスクリーン
APT Software
APTのGUIスクリーン

当社従来のAPTシステムソフトウェアプラットフォームは、C#、Visual Basic、LabVIEWまたはその他のActive-Xに対応する言語を使用してカスタムプログラムを作成するサードパーティの開発者向けに、ActiveXをベースとしたコントロールが付属しています。また、ハードウェア無しでカスタムプログラムの開発を行うためのシミュレーターモードも付いています。

これらの共通のソフトウェアプラットフォームにより、あらゆるKinesisとAPTコントローラをシングルアプリケーションに簡単に組み込むことができます。ソフトウェアツールは1セット習得するだけで共通した操作が可能です。シングルチャンネルシステムからマルチチャンネルシステムまで、あらゆるコントローラを組み合わせ、全てを1台のPCのソフトウェアインターフェイスから制御することが実現可能です。

このソフトウェアパッケージを使用するには2つの手段があります。GUI(グラフィカルユーザーインターフェイス)ユーティリティを使用したコントローラとの直接対話ならびに「out of the box」コントロール、またはご選択の開発言語でカスタム統合の位置決めやアライメントソリューションを簡単にプログラムできる一連のプログラミングインターフェイスです。

APTシステムソフトウェアをよりご理解いただけるために様々なチュートリアルビデオもご用意しております。ビデオではソフトウェアの概要とAPT Configユーティリティをご説明しています。また、ソフトウェアのシミュレーターモードを利用すると、コントローラを接続しないでソフトウェアを試すことができます。その方法を説明したビデオもあります。これらのビデオは「APTチュートリアル」タブ内のリンクからご覧いただけます。

ソフトウェア

Kinesis バージョン 1.14.47

このKinesisソフトウェアパッケージには、当社のKinesisならびにAPT™システムコントローラを制御するためのGUIが含まれています。

下記もご用意しております:

  • 通信プロトコル
Software Download

ソフトウェア

APT バージョン 3.21.6

このAPTソフトウェアパッケージには、当社のAPT™およびKinesisシステムコントローラを制御するためのGUIが含まれています。

下記もご用意しております:

  • 通信プロトコル
Software Download

こちらのページでご覧いただくAPTビデオチュートリアルは、付属のATPユーティリティに関する説明と、いくつかのプログラミング環境におけるAPTシステムのプログラミングに関する説明の2つの部分から構成されています。

免責事項:これらの動画は、当初はAdobe Flashによって作成されました。2020年のAdobe Flashのサポート終了後、これらのチュートリアルは再録画されています。各動画の下にはFlash Playerの操作ボタンが見えますが、機能はしません。

APTコントローラには、APTUserユーティリティとAPTConfigユーティリティが付いています。APTUserを用いると、直感的操作が可能なグラフィック制御パネルを介して、APTで制御するハードウェアに素早く簡単に接続することができます。APTConfigは「オフライン」ユーティリティで、メカニカルステージのタイプを事前に選択し、それらを特定のモーションコントローラに対応付けるなど、システム全体のさまざまな設定を行うことができます。

APT Userユーティリティ

下の左側の動画では、APTUserユーティリティの操作概要について説明しています。シングルチャンネルコントローラのOptoDriverは、制御用のPCが無くても前面パネルのコントローラを介して操作できます。前面パネルのコントローラに保存されている操作に関する設定は、APTUserユーティリティを使用して変更することができます。そのプロセスは下の右側の動画でご覧いただけます。

APT User - 概要
APT User - OptoDriverの設定


APT Configユーティリティ

シミュレートされたハードウェア構成のセットアップや、メカニカルステージの特定のモータードライブチャンネルへの対応付けなど、APT Configユーティリティを使用してAPTシステム全体の様々な設定ができます。下の最初の動画ではAPT Configの概要をご覧いただけます。シミュレートされたハードウェア構成の作成方法やステージと対応付ける方法についての詳細は、その右側の2つの動画でご覧いただけます。

APT Config - 概要
APT Config - シミュレータのセットアップ
APT Config - ステージとの対応付け


APTのプログラミング

APTソフトウェアシステムは、ActiveXコントロールのコレクションとして実装されています。ActiveXコントロールは言語に依存しないソフトウェアモジュールで、グラフィカルユーザーインターフェイスとプログラミングインターフェイスの両方を提供します。ハードウェアユニットのタイプごとにActiveXコントロールのタイプがあります。例えば、Motor ActiveXコントロールはすべてのタイプのAPTモーターコントローラ(DCまたはステッパ)の操作に対応します。ActiveXコントロールは多くのWindowsソフトウェア開発環境やソフトウェア言語で直接サポートされており、そのようなコントロールがカスタムアプリケーションに組み込まれると、そこに含まれるすべての機能が即座にアプリケーションで利用できるようになります。下の動画では、LabVIEW、Visual Basic、Visual C++によるAPT ActiveXコントロールの基本的な使用方法について説明しています。これ以外に、LabWindows CVI、C++ Builder、VB.NET、C#.NET、Office VBA、Matlab、HPVEEなどの多数の言語でもActiveXはサポートされています。これらの言語環境についてはチュートリアルのビデオでは特に取り上げていませんが、動画内の考え方の多くは他の言語環境でも適切に使用できます。

Visual Basic

Part 1ではVisual Basicで動作するAPT ActiveXコントロールを設定する方法について説明しており、Part 2では独自の位置決めシーケンスをプログラミングする方法について説明しています。

Visual BasicによるAPTプログラミング:Part 1
Visual BasicによるAPTプログラミング:Part 2


LabVIEW

LabVIEWはActiveXをフルサポートしています。下の一連のチュートリアルビデオでは、APTによる独自のモーションコントロールシーケンスを作製する際の基本的な構成要素を示しています。まずソフトウェア開発中にオンラインヘルプを呼び出す方法をご紹介します。Part 2ではAPT ActiveXコントロールの作成方法をご紹介します。ActiveXコントロールではメソッド(機能)とプロパティ(数値設定)の両方を設定できます。Part 3と4では、ActiveXコントロールで示されたメソッドとプロパティを作成してワイヤで接続する方法をご紹介します。最後に、Part 5では全体をまとめて、独自の移動シーケンスを実行するLabVIEWのプログラム例をご紹介します。

LabVIEWによるAPTプログラミング -
Part 1:オンラインヘルプへのアクセス方法
LabVIEWによるAPTプログラミング -
Part 2:ActiveXコントロールの作成方法
LabVIEWによるAPTプログラミング -
Part 3:ActiveXのメソッドの作成方法
LabVIEWによるAPTプログラミング -
Part 4:ActiveXのプロパティの作成方法
LabVIEWによるAPTプログラミング -
Part 5:ActiveXコントロールの開始方法


下のチュートリアルビデオでは、メソッドおよびプロパティのノードを作成する別の方法について説明しています。

LabVIEWによるAPTプログラミング -
ActiveXメソッドの作成方法(別の方法)
LabVIEWによるAPTプログラミング -
ActiveXプロパティの作成方法(別の方法)


Visual C++

Part 1ではVisualC++で動作するAPT ActiveXコントロールを設定する方法について説明しており、Part 2では独自の位置決めシーケンスをプログラミングする方法について説明しています。

Visual C++によるAPTプログラミング:Part 1
Visual C++によるAPTプログラミング:Part 2


MATLAB

当社のAPTポジショナにMATLABおよびActiveXコントロールを使用する場合は、こちらの資料をご覧ください。

プログラマー向けとして、LabVIEWでAPTソフトウェアをプログラミングする方法もこちらからご覧いただけます。


Posted Comments:
Christopher Schnaitmann  (posted 2019-10-21 18:08:02.54)
Dear Sir or Madam, is this stage compatible with the Sutter MP-285 Controller and what is the expected min achievable incremental movement in this configuration? Kind regards, Christopher Schnaitmann
rmiron  (posted 2019-10-23 04:15:05.0)
Response from Radu at Thorlabs: Hello Christopher. The short answer is no. From what I can see on Sutter's website, MP-285 is a stepper motor controller. PT1-Z8/M uses a brushed DC servo motor. Consequently, it requires very different drive electronics.
Mike Lin  (posted 2019-10-05 11:37:36.747)
1.Does this product have CE certification? 2.Does Thorlab have agent in Taiwan?
AManickavasagam  (posted 2019-10-08 04:47:01.0)
Response from Arunthathi at Thorlabs: Thanks for your query. Yes, we do have CE certificaton. We do not have an agent but we do support and ship to Taiwan. If required please contact techsupport@thorlabs.com for further assistance.
user  (posted 2019-08-12 06:25:58.077)
I want to buy this motorized 2D linear stage, MTS25-Z8 but I have few concerns, Can it generate triggers for synchronizing with other hardware devices?
rmiron  (posted 2019-08-12 12:23:04.0)
Response from Radu at Thorlabs: You can set the stage, from Kinesis, to be in one of 8 different Trigger Out modes. KDC101 can send triggers out when the stage reaches max velocity, when it is in motion, when it passes a point while going forward (or in reverse, or both) or when it reaches the forward limit switch (or the reverse, or both). The trigger polarity can also be set from Kinesis. For more freedom you could also use Kinesis' APIs to set the state of the trigger out port as desired.
pallav.kant  (posted 2014-01-31 07:40:48.45)
I am looking to make a XY motion using 2 PT1 Z8 translators, but facing issues in creating assembly, can you please explain how to create XY translator assembly using suitable diagrams. Thanks
sharrell  (posted 2014-02-05 08:41:46.0)
Response from Sean at Thorlabs: Thank you for your feedback. We have instructions for attaching the manual versions of these stages into XYZ configurations here: http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=706, and click on the "XYZ Assembly" tab. We are working to duplicate this content for the motorized stages.
jlow  (posted 2012-10-05 08:58:00.0)
Response from Jeremy at Thorlabs: We will update the webpage to include more information about the motor. The PT1/M-Z8 uses the Z825B motor, which has a bidirectional repeatability of <1.5µm. You can also find out about other specifications for this motor at http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=1883&pn=Z825B.
maarten.van.kampen  (posted 2012-10-05 02:30:44.0)
Dear madam/sir, For most motorized translators a 'bidirectional repeatability' is specified. this is a very useful number, since it will tell me how close I can approximate an absolute position. This product range only specifies a minimum step of 29 nm (calculated), which will be a highly optimistic number. What is the repeatability of this device series?
tcohen  (posted 2012-09-06 15:12:00.0)
Response from Tim at Thorlabs to Mixalis: Thank you for contacting us. I would like to go over your measurement setup with you and have contacted you directly to do so. If the stage is not performing to spec we will of course take it in for evaluation and repair.
mikeloul  (posted 2012-09-05 14:42:28.0)
Dear Sir/Madam, I had bought some PT1/M-Z8 2-e months ago but I'm encountering some problems concerning the angular deviation. In the space of 0 - 25,4mm the laser beam goes up 1,5mm measured in a distance of 1850mm, which means that the angular deviation is approx 800µrad, instead of <250 µrad that you refer at the specs. The laser beam seems to rise when I move the motors back. Have you noticed something like that? Best regards Mixalis
