体積型ホログラフィック回折格子型(VHG)安定化単一周波数レーザー、TO-Canピグテール

785 nm VHG-Stabilized Laser Diode
Wavelength-Stabilized Output Over Operating Temperature Range
SM Fiber Pigtail Package with FC/APC Connector

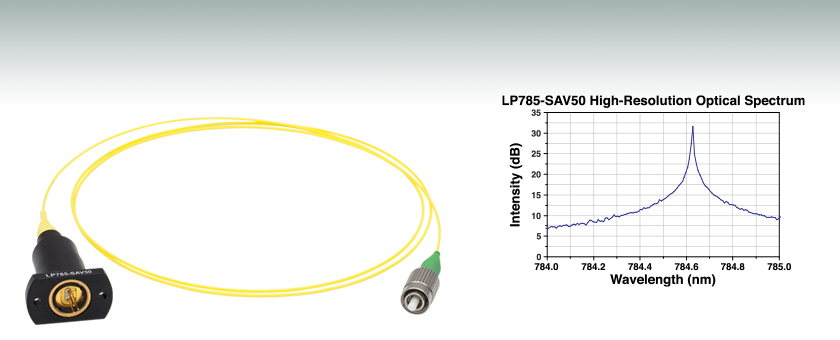

LP785-SAV50

785 nm, 50 mW, SM Pigtail

This high-resolution optical spectrum was obtained using one of Thorlabs’ Optical Spectrum Analyzers (OSA201C), which provides 8 pm resolution at 785 nm.

Please Wait

概要
SFLガイド
注意事項
レーザの安全性
Feedback
LDセレクションガイド

Laser Diode Selection Guide^a
Shop by Package / Type
TO Can (Ø3.8, TO-46, Ø5.6, Ø9, and Ø9.5 mm) TO Can Pigtail, Collimator Output (SM) TO Can Pigtail (SM) TO Can Pigtail (PM) TO Can Pigtail (MM) Fabry-Perot Butterfly Package FBG-Stabilized Butterfly Package VHG-Stabilized Butterfly Package (MM) MIR Fabry-Perot QCL and ICL, TO Can MIR Fabry-Perot QCL, Two-Tab C-Mount MIR Fabry-Perot QCL, D-Mount MIR Fabry-Perot QCL, High Heat Load Chip on Submount
Single-Frequency Lasers
DFB TO Can Pigtail DFB Butterfly Package VHG-Stabilized TO Can VHG-Stabilized TO Can Pigtail (SM) VHG-Stabilized Butterfly Package ECL Butterfly Package DBR Butterfly Package ULN Hybrid Extended Butterfly Package MIR DFB QCL, Two-Tab C-Mount MIR DFB QCL, D-Mount MIR DFB QCL and ICL, High Heat Load
Shop By Wavelength

当社の半導体レーザのラインナップについては「LDセレクションガイド」タブをご覧ください。

各種資料とシリアル番号付き製品のご案内
	仕様や図面等の情報は、仕様表内のInfo欄の青いアイコンから取得可能です。
	型番横の赤い資料アイコンでは、各種技術資料を提供しています。
Choose Item	型番の左横にChoose Itemと記載されている製品はシリアル番号をお選びください。ドロップダウンリストで表示される在庫製品から、中心波長などご希望の仕様に近い製品にチェックを入れてご依頼ください。シリアル番号横の赤いアイコンから、各製品ごとのL-I-Vやスペクトル測定値がダウンロード可能です。

特長

中心波長:785 nm
波長安定性の高いレーザ出力
典型値10 MHzの狭線幅(連続光)
FC/APCコネクタ付きピグテール型シングルモードファイバ(2.0 mmナローキー)
内蔵の光アイソレータが後方反射を抑制

用途例

ラマン分光法
顕微鏡

当社の体積型ホログラフィック回折格子型(VHG)安定化レーザは、体積型ホログラフィック回折格子のフィードバックを利用して狭線幅、単一周波数動作を可能にした半導体レーザです。このミラーによって10 MHzの典型的な狭線幅と優れたサイドモード抑圧比(典型値は40 dB)を得ています。レーザの典型的な性能グラフをご覧になるには、下記表内の青いInfoアイコン( info icon )をクリックしてください。レーザが安定化する温度範囲については、各半導体レーザ個別のデータシートに記載されています。

VHG安定化レーザLP785-SAV50はピンコードEのピン配置で、光出力はFC/APCコネクタ付きファイバに接続されています。光アイソレータとFC/APCコネクタ付きで、レーザの性能を不安定にしかねない後方反射光からレーザを保護します。当社ではバタフライパッケージならびにマウント無しØ9 mm TO-Canパッケージ入りのVHG安定化レーザもご用意しております。

下記に記載されている半導体レーザの中心波長はあくまでも典型値です。実際の半導体レーザの中心波長は製造ロット毎に変わるので、ご購入いただいた半導体レーザの中心波長が典型値ではない場合もあります。下記の「Choose Item」をクリックすると、在庫品の中心波長、出力パワー、動作電流を含むリストが表示されます。シリアル番号横の赤いアイコンをクリックすると、シリアル番号毎のL-I-V特性やスペクトル測定値が記載されたPDFファイルをご覧いただけます。

半導体レーザは静電気に敏感です。ESDリストストラップをご利用になるなどして、製品の取扱い時には静電気に十分ご注意ください。

当社ではピグテール付き分布帰還型(DFB)単一周波数レーザや、バタフライパッケージ付き外部共振型(ECL)と分布ブラッグ反射型(DBR)単一周波数レーザをご用意しております。DFBレーザは、VHG安定化レーザと同等の線幅をもたらしながら単一周波数動作で数ナノメートルにわたりモードホップフリーのチューニングが可能です。バタフライパッケージ付きの外部共振器レーザは、VHGレーザよりもさらに狭線幅です。DBR単一周波数レーザの線幅はVHG安定化レーザと同等ですが、中心波長が温度や電流によって可変できます。各レーザ種における相違点については「SFLガイド」タブで説明しています。

ファイバの取り扱いについて
埃などの汚染物質が表面に付着する可能性が少しでもある場合は、ご使用前にピグテールパッケージを毎回必ずクリーニングすることをお勧めします。ファイバ先端の中心ではレーザ光強度が非常に高くなる場合があるため、汚染物質が付着しているとファイバ先端が焼損する危険性があります。ピグテール付き半導体レーザに付いているコネクタはクリーニングを施してからキャップを付けて出荷していますが、製品をパッケージから取り出した後は、周囲環境から汚染物が付着する可能性がありますのでご注意ください。また、デバイスを他のファイバに接続したり取り外す際にはレーザ電源を切ることをお勧めします。

ECL、DFB、VHG安定化、DBR、ハイブリッドの単一周波数(SFL)レーザ

Click to Enlarge
図1:ECLは、利得チップの外側に回折格子があります。

レーザの多くの用途では、チューナブルな単一周波数動作が必要になります。単一周波数出力を得るための半導体レーザとしては現在、外部共振型(ECL)、分布帰還型(DFB)、体積型ホログラフィック回折格子型(VHG)、分布ブラッグ反射型(DBR)の主に4種類のレーザがあります。どれも回折格子を使用したフィードバックによって単一周波数を出力します。外部共振型(ECL)ではさらにファイバーブラッググレーティング(FBG)を組み合わせたハイブリッド製品がございます。しかしそれぞれ回折格子のフィードバック構造が異なるので、出力や帯域幅、ならびにサイドモード抑圧比(SMSR)などの性能が異なります。下記では、単一周波数半導体レーザの主な違いについて述べています。

外部共振型レーザ
外部共振型レーザ(ECL)は、その構造により多くの標準的な自由空間半導体レーザに対応します。つまりECLは、半導体レーザ素子が対応する様々な波長で使用することができるということです。半導体レーザの出力光はレンズによってコリメートされ、回折格子に入射されます(図1参照)。回折格子はフィードバック(反射)を生じさせ、安定した出力波長を選択するために用いられます。適切な光学設計により外部共振器が単一縦型のレーザ光のみを選択するため、単一周波数で高サイドモード抑圧比(SMSR> 45 dB)のレーザが出力されます。

ECLのメリットの1つに比較的長い共振器長が超狭線幅(＜1 MHz)をもたらすことがあります。また、様々な半導体レーザを組み込むことができるので、青色ならびに赤色波長において狭線幅の光を放出できる数少ない構造の1つとなっております。広いチューニングレンジ(＞100 nm)を得ることができますが、ECLの機械設計、ならびに半導体レーザの反射防止(AR)コーティングの質によってモードホップする傾向があります。

Click to Enlarge
図2:DFBレーザにはアクティブゲイン媒体の長さに沿って、ブラッグ反射鏡が付いています。

分布帰還型レーザ
分布帰還型(DFB)レーザ(近赤外および中赤外) でご提供可能)は半導体レーザ構造内に回折格子が組み込まれているレーザとなっております(図2参照)。アクティブ領域と密結合する波形の周期構造がブラッグ反射鏡として働き、単一縦型のレーザ光モードを選択します。アクティブ領域がブラッグ周波数近くで十分な利得を得られれば、端面反射鏡は必要なく、代わりにブラッグ反射鏡が全ての光フィードバックならびにモード選択に用いられることになります。この「内蔵型」の光選択によってDFBレーザは、幅広い温度ならびに電流範囲で単一周波数動作を得ることができるのです。 DFBレーザにはモード選択の補助や歩留り向上のためによく位相シフト部分がレーザ構造内に用いられています。

DFBのレーザ波長は、ブラッグ波長とほぼ等しくなっております。

DBR Equation

ここで、λは波長、n_effは有効屈折率、Λは回折格子の周期です。レーザ波長は、有効屈折率を変えることによってチューニングができます。有効屈折率の変化はDFBレーザの温度ならびに駆動電流のチューニングによって得られます。

DFBレーザは、850 nmでは2 nm、1550 nmでは4 nm、中赤外域(4.00～11.00 µm)では1 cm^-1の比較的狭いチューニングレンジとなります。しかし、このチューニングレンジにわたり単一周波数動作が得られている、つまりこれがモードホップ無しの連続したチューニングレンジであることを意味します。この特長により、DFBはテレコムやセンサをはじめ、様々な用途で広く使用されています。 DFBの共振器長は比較的短いため、線幅の典型値は1 MHz～10 MHzの範囲内となります。また、回折格子の構造とアクティブ領域が同じ領域にあるため、DFBの最大光出力は、ECLとDBRレーザに比べて低くなっております。

Click to Enlarge
図3: VHGレーザの体積型ホログラフィック回折格子は、アクティブゲイン媒体の外側にあります。

体積型ホログラフィック回折格子型安定化レーザ
体積型ホログラフィック回折格子型(VHG)レーザもブラッグ反射鏡を使用しますが、この場合は、透過型回折格子は半導体レーザ出力の前に置かれます(図3参照)。この回折格子は半導体レーザの一部ではないため、半導体レーザからは熱的に分離することが可能で、デバイスの波長安定性が向上します。この回折格子は、通常は複数種類の屈折率の光学材料(通常はガラス)を周期的に積層する構成です。ブラッグの条件を満たす波長の光だけが反射してレーザ共振器に戻り、それにより非常に高い波長安定性を有するレーザになります。 VHG安定化レーザは、高パワーにおいて、DFBレーザと同様の線幅で出力可能で、広い範囲の電流および温度にわたって波長がロックされます。

Click to Enlarge
図4: DBRレーザのブラッグ反射鏡はアクティブゲイン媒体の外側にあります。

分布反射型レーザ
分布反射型(DBR)レーザは、DFBレーザと同様、回折格子が内部に組み込まれています。しかしDFBレーザの回折格子はアクティブ(利得)領域に沿っているのに対し、DBRレーザの回折格子は、領域の外側に位置しています(図4参照)。一般的にDBRレーザは典型的なDFBレーザにはない様々な領域を組み込むことが可能なので制御範囲とチューニングレンジがより広くなります。例えばマルチ電極DBRレーザには位相制御領域があり、回折格子周期や半導体レーザ駆動電流制御とは独立して、位相のみを制御することが可能です。この制御を共に使用することによってDBRレーザは幅広いチューニングレンジで単一周波数動作が可能となります。例えば高性能なサンプルグレーティングDBRレーザのチューニングレンジは最大30～40 nmになりえます。 DFBレーザと異なりモードホップフリーではないため、入射ならびに温度を維持できるよう慎重な制御が必要です。

制御構造が複雑なマルチ電極DBRレーザに対し、構造をよりシンプルにしたDBRレーザは単電極のみで設計されています。単電極DBRレーザには、回折格子ならびに位相制御の複雑構造はありませんが、チューニングレンジはマルチ電極に比べて狭くなります。チューニングレンジはDFBレーザと同程度になり、駆動電流や温度によってモードホップも生じます。モードホップのデメリットはありますが、回折格子がデバイスの長さと同じでなければいけない制限はないため、DFBレーザと比べて光出力が大きいなどのメリットもあります。 DBRならびにDFBのレーザの線幅は同程度です。当社では現在単電極DBRレーザのみをご提供しております。

超低ノイズハイブリッドレーザ
超低ノイズ(ULN)ハイブリッドレーザは、SAF利得チップが通常より長さのあるファイバーブラッググレーティング(FBG)に結合されています。こちらのレーザは外部共振型(ECL)に似たレーザ共振器をファイバの長さ方向に沿って作るよう設計されています。ULNシリーズハイブリッドレーザの線幅は約100 Hzと非常に狭く、また相対強度ノイズも-165 dBc/Hz(典型値)と低くなります。ファイバは、屈折率が長手方向で変化するファイバブラッググレーティング(FBG)を組み込んでいます。この構造はブラッグ反射器として機能しますが、これには利得媒質から熱的に分離されるという利点も加わります。格子周期、または屈折率が変化する周波数は、FBGに熱(その結果かかる熱応力)を加えることで変動させることができます。利得媒質とFBGをそれぞれ温度調整できる構成から、利得媒質の温度を安定させながら、独立してレーザ出力波長を温度でチューニングすることが可能です。レーザの構成が優れた低ノイズ性能と高確度のチューニング性能を発揮しますが、その一方で、必要なファイバ長により典型的な14ピンパッケージではなく、拡張型の密閉パッケージに納められているため、カスタムマウントが必要となります。

Click to Enlarge
図5:当社のハイブリッドレーザは、ファイバーブラッググレーティング(FBG)が利得媒質に結合しています。

結論
ECL、DFB、VHG、DBRならびにハイブリッドレーザは、設計されたチューニングレンジで単一周波数を発振します。ECLは、DFBやDBRレーザよりも幅広い波長の選択が可能となります。モードホップする傾向がありますが、狭い線幅(＜1 MHz)をもたらします。適切に設計された機器では、ECLによって超広帯域幅 (> 100 nm)をもたらすことも可能です。

DFBレーザは最も安定した単一周波数レーザです。DFBのレーザーチューニングレンジ(＜5 nm)内ではモードホップフリーの性能を発揮するため、単一周波数レーザとして最もご要望の多いレーザです。DFBレーザ特有の連続グレーティングフィードバック構造のため、光出力は最も低くなっております。

VHGレーザは、広い範囲の温度および電流にわたって、波長性能が安定しているため、DFBレーザの典型値よりも高いパワーが可能です。この安定性により組み込み用途(OEM用途)での使用にも適しています。

単電極DBRレーザもDFBレーザ(< 5 nm)に似た線幅とチューニングレンジですが、単電極DBRレーザはチューニング曲線で周期的なモードホップを発生します。

Video Insight(How-to動画): TO-Can型半導体レーザのセットアップ

TO-Can型半導体レーザをマウント内に取り付けて、温度と電流の制御下で動作するように設定する際、誤ってレーザに損傷を与えたり破損したりする可能性が多くあります。このガイドでは、人体と半導体レーザを損傷の危険から守る方法を順を追ってご説明しています。

仕様の範囲内でご使用いただく限り、半導体レーザの製品寿命は非常に長いものです。ほとんどの故障は、不適切に取り扱われた場合や最大定格値を超えて動作した場合に生じています。半導体レーザは非常に静電気に敏感なデバイスであるため、取り扱う際は適切な静電気防止製品を使用する必要があります。静電気に非常に敏感なため、半導体レーザはパッケージ開封後の返品を受け付けておりません。未開封の場合のみ全額返金いたします。

取扱いならびに保管に関する注意点

半導体レーザは、静電気放電(ESD)による損傷の可能性が非常に高いため、取扱い時は以下の点にご注意ください。

リストストラップ
半導体レーザを取り扱う際には、必ず接地用ESDリストストラップをご使用ください。

静電気防止マット
常に接地用ESDマットの上で作業してください。

半導体レーザの保管
使用していない時はレーザのリード端子を短絡させると静電気放電による損傷を防ぐことが出来ます。

使用上の安全遵守事項

適切なドライバの使用
半導体レーザを使用するときは、オーバードライブを防止するためにも駆動電流と電圧を精密に制御する必要があります。またレーザードライバは、電源ラインのサージ等の過渡的で急激な変化を吸収し、半導体レーザを守ります。用途に応じたレーザードライバをお選びください。汎用的な電流制限抵抗器付きの定電圧電源(直流電源)は、半導体レーザを防御するのに十分な制御機能が備わっていないのでご使用にならないでください。

パワーメータ
半導体レーザと電流電源(ドライバ)を組み合わせた系のレーザ出力を較正する際には、NISTトレーサブルなパワーメータを使用してレーザの出力を正確に計測してください。通常、半導体レーザを光学系に組み込む前に、レーザの出力を直接計測するのがもっとも安全です。これができない場合には、レーザ直後の出力を推定する際、必ず光損失(伝送損失や開口絞りなど)を考慮してください。

反射について
半導体レーザの前方にある光学系の中にレーザに対面するような平面があると、レーザーエネルギの一部分が反射され、レーザ内のモニタ用フォトダイオードに戻ってしまい、誤った高いフォトダイオード電流値が計測される場合があります。その状態でシステム内の光学部品が移動され、モニタ用フォトダイオードへのエネルギの後方反射がなくなった場合、光出力を一定に維持するフィードバックループがフォトダイオード電流の低下を感知します。その結果、レーザードライバの電流を上げる制御が自動的に行なわれ、半導体レーザのオーバードライブにつながる可能性があります。後方反射はその他にも故障や半導体レーザの損傷を招くことがあります。これを防ぐため、光学部品のすべての面を光軸に対して5～10°の角度で傾けるように配置してください。また必要に応じて光アイソレータを使用し、レーザへの直接的なフィードバックを減衰するようにしてください。

ヒートシンク
半導体レーザの寿命は動作温度に対して反比例します。半導体レーザは必ず適切なヒートシンクを取り付けてレーザーパッケージから余分な熱を除去してください。

電圧ならびに電流のオーバードライブについて
各半導体レーザの仕様書に記載されている最大電圧ならびに電流を一時的にでも超えないようご注意ください。また、逆方向電圧については3 Vでも半導体レーザを損傷する可能性があります。

静電気放電(ESD)に敏感なデバイス
半導体レーザは駆動時であってもESDによる損傷を受けやすいデバイスです。静電気放電によるダメージは、半導体レーザとドライバ間に使用するインターフェイスのケーブルを長くしている場合、インダクタンスによりさらに起こりやすくなります。半導体レーザならびに半導体レーザを取り付けた機器を静電気にさらさないよう常にご注意ください。

ON/OFF時ならびに電源ラインを共通にする他の機器に起因する過渡現象
半導体レーザは応答が高速なため、 1 µs未満の過渡電流でもダメージを受ける場合があります。はんだごて、真空ポンプ、蛍光ランプなどの高電流機器の使用時には過渡的に過大な負荷がかかる場合があります。そのため半導体レーザを駆動する際は必ずサージ防止付きコンセントをご使用ください。

半導体レーザについてご質問がございましたら当社までお問い合わせください。

レーザの安全性とクラス分類

レーザを取り扱う際には、安全に関わる器具や装置を適切に取扱い、使用することが重要です。ヒトの目は損傷しやすく、レーザ光のパワーレベルが非常に低い場合でも障害を引き起こします。当社では豊富な種類の安全に関わるアクセサリをご提供しており、そのような事故や負傷のリスクの低減にお使いいただけます。可視域から近赤外域のスペクトルでのレーザ発光がヒトの網膜に損傷を与えうるリスクは極めて高くなります。これはその帯域の光が目の角膜やレンズを透過し、レンズがレーザーエネルギを、網膜上に集束してしまうことがあるためです。

安全な作業および安全に関わるアクセサリ

クラス3または4のレーザを取り扱う場合は、必ずレーザ用保護メガネを装着してください。
当社では、レーザのクラスにかかわらず、安全上無視できないパワーレベルのレーザ光線を取り扱う場合は、ネジ回しなどの金属製の器具が偶然に光の方向を変えて再び目に入ってしまうこともあるので、レーザ用保護メガネを必ずご使用いただくようにお勧めしております。
特定の波長に対応するように設計されたレーザ保護眼鏡は、装着者を想定外のレーザ反射から保護するために、レーザ装置付近では常に装着してください。
レーザ保護眼鏡には、保護機能が有効な波長範囲およびその帯域での最小光学濃度が刻印されています。
レーザ保護カーテンやレーザー安全保護用布は実験室内での高エネルギーレーザの遮光にご使用いただけます。
遮光用マテリアルは、直接光と反射光の両方を実験装置の領域に封じ込めて外に逃しません。
当社の筺体システムは、その内部に光学セットアップを収納し、レーザ光を封じ込めて危険性を最小限に抑えます。
ピグテール付き半導体レーザは、他のファイバに接続、もしくは他のファイバとの接続を外す際には、レーザ出力をOFFにしてください。パワーレベルが10 mW以上の場合には特にご注意ください。
いかなるビーム光も、テーブルの範囲で終端させる必要があります。また、レーザ使用中には、研究室の扉は必ず閉じていなければなりません。
レーザ光の高さは、目線の高さに設定しないでください。
実験は光学テーブル上で、全てのレーザービームが水平を保って直進するように設定してください。
ビーム光路の近くで作業する人は、光を反射する不要な装飾品やアクセサリ(指輪、時計など)をはずしてください。
レンズや他の光学装置が、入射光の一部を、前面や背面で反射する場合がありますのでご注意ください。
あらゆる作業において、レーザは必要最小限のパワーで動作するようにご留意ください。
アライメントは、可能な限りレーザの出力パワーを低減して作業を行ってください。
ビームパワーを抑えるためにビームシャッタやフィルタをお使いください。
レーザのセットアップの近くや実験室には、適切なレーザ標識やラベルを掲示してください。
クラス3Rやクラス4のレーザ(安全確保用のインターロックが必要となるレーザーレベルの場合)で作業する場合は、警告灯をご用意ください。
ビームトラップの代用品としてレーザービュワーカードを使用したりしないでください。

レーザ製品のクラス分け

レーザ製品は、目などの損傷を引き起こす可能性に基づいてクラス分けされています。国際電気標準会議(The International Electrotechnical Commission 「IEC」)は、電気、電子工学技術関連分野の国際規格の策定および普及を行う国際機関で、IEC60825-1は、レーザ製品の安全性を規定するIEC規格です。レーザ製品のクラス分けは下記の通りです

Class	Description	Warning Label
1	ビーム内観察用の光学機器の使用を含む、通常の条件下での使用において、安全とみなされているクラス。このクラスのレーザ製品は、通常の使用範囲内では、人体被害を及ぼすエネルギーレベルのレーザを発光することがないので、最大許容露光量(MPE)を超えることはありません。このクラス1のレーザ製品には、筐体等を開かない限り、作業者がレーザに露光することがないような、完全に囲われた高出力レーザも含まれます。
1M	クラス1Mのレーザは、安全であるが、望遠鏡や顕微鏡と併用した場合は危険な製品になり得ます。この分類に入る製品からのレーザ光は、直径の大きな光や拡散光を発光し、ビーム径を小さくするために光を集束する光学素子やイメージング用の光学素子を使わない限り、通常はMPEを超えることはありません。しかし、光を再び集光した場合は被害が増大する可能性があるので、このクラスの製品であっても、別の分類となる場合があります。
2	クラス2のレーザ製品は、その出力が最大1 mWの可視域での連続放射光に限定されます。瞬目反射によって露光が0.25秒までに制限されるので、安全と判断されるクラスです。このクラスの光は、可視域(400～700 nm)に限定されます。
2M	このクラスのレーザ製品のビーム光は、瞬目反射があるので、光学機器を通して見ない限り安全であると分類されています。このクラスは、レーザ光の半径が大きい場合や拡散光にも適用されます。
3R	クラス3Rのレーザ製品は、直接および鏡面反射の観察条件下で危険な可視光および不可視光を発生します。特にレンズ等の光学機器を使用しているときにビームを直接見ると、目が損傷を受ける可能性があります。ビーム内観察が行われなければ、このクラスのレーザ製品は安全とみなされます。このクラスでは、MPE値を超える場合がありますが、被害のリスクレベルが低いクラスです。可視域の連続光のレーザの出力パワーは、このレベルでは5 mWまでとされています。
3B	クラス3Bのレーザは、直接ビームを見た場合に危険なクラスです。拡散反射は通常は有害になることはありませんが、高出力のクラス3Bレーザを使用した場合、有害となる場合もあります。このクラスで装置を安全に操作するには、ビームを直接見る可能性のあるときにレーザ保護眼鏡を装着してください。このクラスのレーザ機器にはキースイッチと安全保護装置を設け、さらにレーザ安全表示を使用し、安全照明がONにならない限りレーザがONにならないようにすることが求められます。Class 3Bの上限に近いパワーを出力するレーザ製品は、やけどを引き起こすおそれもあります。
4	このクラスのレーザは、皮膚と目の両方に損傷を与える場合があり、これは拡散反射光でも起こりうるとみなされています。このような被害は、ビームが間接的に当たった場合や非鏡面反射でも起こることがあり、艶消し面での反射でも発生することがあります。このレベルのレーザ機器は細心の注意を持って扱われる必要があります。さらに、可燃性の材質を発火させることもあるので、火災のリスクもあるレーザであるとみなされています。クラス4のレーザには、キースイッチと安全保護装置が必要です。
全てのクラス2以上のレーザ機器には、上記が規定する標識以外に、この三角の警告標識が表示されていなければいけません。

Posted Comments:
Hyosub Kim (posted 2019-06-18 14:22:19.407) Could you tell me about the output polarization? Is it stable linear polarization or random? YLohia (posted 2019-06-19 02:29:39.0) Hello, thank you for contacting Thorlabs. The output from the LD808-SEV500 is linearly polarized (nominally >10 dB PER).

The rows shaded green below denote single-frequency lasers.

Item #	Wavelength	Output Power	Operating Current	Operating Voltage	Beam Divergence		Laser Mode	Package
Item #	Wavelength	Output Power	Operating Current	Operating Voltage	Parallel	Perpendicular	Laser Mode	Package
L375P70MLD	375 nm	70 mW	110 mA	5.4 V	9°	22.5°	Single Transverse Mode	Ø5.6 mm
L404P400M	404 nm	400 mW	370 mA	4.9 V	13° (1/e²)	42° (1/e²)	Multimode	Ø5.6 mm
LP405-SF10	405 nm	10 mW	50 mA	5.0 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L405P20	405 nm	20 mW	38 mA	4.8 V	8.5°	19°	Single Transverse Mode	Ø5.6 mm
LP405C1	405 nm	30 mW	75 mA	4.3 V	1.4 mrad	1.4 mrad	Single Transverse Mode	Ø3.8 mm, SM Pigtail with Collimator
L405G2	405 nm	35 mW	50 mA	4.9 V	10°	21°	Single Transverse Mode	Ø3.8 mm
DL5146-101S	405 nm	40 mW	70 mA	5.2 V	8°	19°	Single Transverse Mode	Ø5.6 mm
L405A1	405 nm	175 mW (Min)	150 mA	5.0 V	9°	20°	Single Transverse Mode	Ø5.6 mm
LP405-MF300	405 nm	300 mW	350 mA	4.5 V	-	-	Multimode	Ø5.6 mm, MM Pigtail
L405G1	405 nm	1000 mW	900 mA	5.0 V	13°	45°	Multimode	Ø9 mm
LP450-SF25	450 nm	25 mW	75 mA	5.0 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L450G3	450 nm	100 mW (Min)	80 mA	5.2 V	8.4°	21.5°	Single Transverse Mode	Ø3.8 mm
L450G2	450 nm	100 mW (Min)	80 mA	5.0 V	8.4°	21.5°	Single Transverse Mode	Ø5.6 mm
L450P1600MM	450 nm	1600 mW	1200 mA	4.8 V	7°	19 - 27°	Multimode	Ø5.6 mm
L473P100	473 nm	100 mW	120 mA	5.7 V	10	24	Single Transverse Mode	Ø5.6 mm
LP488-SF20	488 nm	20 mW	70 mA	6.0 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP488-SF20G	488 nm	20 mW	80 mA	5.5 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L488P60	488 nm	60 mW	75 mA	6.8 V	7°	23°	Single Transverse Mode	Ø5.6 mm
LP515-SF3	515 nm	3 mW	50 mA	5.3 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L515A1	515 nm	10 mW	50 mA	5.4 V	6.5°	21°	Single Transverse Mode	Ø5.6 mm
LP520-SF15A	520 nm	15 mW	100 mA	7.0 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP520-SF15	520 nm	15 mW	140 mA	6.5 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
L520A1	520 nm	30 mW (Min)	80 mA	5.5 V	8°	22°	Single Transverse Mode	Ø5.6 mm
PL520	520 nm	50 mW	250 mA	7.0 V	7°	22°	Single Transverse Mode	Ø3.8 mm
L520P50	520 nm	45 mW	150 mA	7.0 V	7°	22°	Single Transverse Mode	Ø5.6 mm
L520A2	520 nm	110 mW (Min)	225 mA	5.9 V	8°	22°	Single Transverse Mode	Ø5.6 mm
DJ532-10	532 nm	10 mW	220 mA	1.9 V	0.69°	0.69°	Single Transverse Mode	Ø9.5 mm (non-standard)
DJ532-40	532 nm	40 mW	330 mA	1.9 V	0.69°	0.69°	Single Transverse Mode	Ø9.5 mm (non-standard)
LP633-SF50	633 nm	50 mW	170 mA	2.6 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL63163DG	633 nm	100 mW	170 mA	2.6 V	8.5°	18°	Single Transverse Mode	Ø5.6 mm
LPS-635-FC	635 nm	2.5 mW	70 mA	2.2 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
LPS-PM635-FC	635 nm	2.5 mW	60 mA	2.2 V	-	-	Single Transverse Mode	Ø9 mm, PM Pigtail
L635P5	635 nm	5 mW	30 mA	<2.7 V	8°	32°	Single Transverse Mode	Ø5.6 mm
HL6312G	635 nm	5 mW	50 mA	<2.7 V	8°	31°	Single Transverse Mode	Ø9 mm
LPM-635-SMA	635 nm	8 mW	50 mA	2.2 V	-	-	Multimode	Ø9 mm, MM Pigtail
LP635-SF8	635 nm	8 mW	60 mA	2.3 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL6320G	635 nm	10 mW	60 mA	2.2 V	8°	31°	Single Transverse Mode	Ø9 mm
HL6322G	635 nm	15 mW	75 mA	2.4 V	8°	30°	Single Transverse Mode	Ø9 mm
L637P5	637 nm	5 mW	20 mA	<2.4 V	8°	34°	Single Transverse Mode	Ø5.6 mm
LP637-SF50	637 nm	50 mW	140 mA	2.6 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP637-SF70	637 nm	70 mW	220 mA	2.7 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL63142DG	637 nm	100 mW	140 mA	2.7 V	8°	18°	Single Transverse Mode	Ø5.6 mm
HL63133DG	637 nm	170 mW	250 mA	2.8 V	9°	17°	Single Transverse Mode	Ø5.6 mm
HL6388MG	637 nm	250 mW	340 mA	2.3 V	10°	40°	Multimode	Ø5.6 mm
L637G1	637 nm	1200 mW	1100 mA	2.5 V	10°	32°	Multimode	Ø9 mm (non-standard)
L638P040	638 nm	40 mW	92 mA	2.4 V	10°	21°	Single Transverse Mode	Ø5.6 mm
L638P150	638 nm	150 mW	230 mA	2.7 V	9	18	Single Transverse Mode	Ø3.8 mm
L638P200	638 nm	200 mW	280 mA	2.9 V	8	14	Single Transverse Mode	Ø5.6 mm
L638P700M	638 nm	700 mW	820 mA	2.2 V	9°	35°	Multimode	Ø5.6 mm
HL6358MG	639 nm	10 mW	40 mA	2.4 V	8°	21°	Single Transverse Mode	Ø5.6 mm
HL6323MG	639 nm	30 mW	100 mA	2.5 V	8.5°	30°	Single Transverse Mode	Ø5.6 mm
HL6362MG	640 nm	40 mW	90 mA	2.5 V	10°	21°	Single Transverse Mode	Ø5.6 mm
LP642-SF20	642 nm	20 mW	90 mA	2.5 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP642-PF20	642 nm	20 mW	110 mA	2.5 V	-	-	Single Transverse Mode	Ø5.6 mm, PM Pigtail
HL6364DG	642 nm	60 mW	120 mA	2.5 V	10°	21°	Single Transverse Mode	Ø5.6 mm
HL6366DG	642 nm	80 mW	150 mA	2.5 V	10°	21°	Single Transverse Mode	Ø5.6 mm
HL6385DG	642 nm	150 mW	250 mA	2.6 V	9°	17°	Single Transverse Mode	Ø5.6 mm
L650P007	650 nm	7 mW	28 mA	2.2 V	9°	28°	Single Transverse Mode	Ø5.6 mm
LPS-660-FC	658 nm	7.5 mW	65 mA	2.6 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP660-SF20	658 nm	20 mW	80 mA	2.6 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LPM-660-SMA	658 nm	22.5 mW	65 mA	2.6 V	-	-	Multimode	Ø5.6 mm, MM Pigtail
HL6501MG	658 nm	30 mW	75 mA	2.6 V	8.5°	22°	Single Transverse Mode	Ø5.6 mm
L658P040	658 nm	40 mW	75 mA	2.2 V	10°	20°	Single Transverse Mode	Ø5.6 mm
LP660-SF40	658 nm	40 mW	135 mA	2.5 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP660-SF60	658 nm	60 mW	210 mA	2.4 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL6544FM	660 nm	50 mW	115 mA	2.3 V	10°	17°	Single Transverse Mode	Ø5.6 mm
LP660-SF50	660 nm	50 mW	140 mA	2.3 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL6545MG	660 nm	120 mW	170 mA	2.45 V	10°	17°	Single Transverse Mode	Ø5.6 mm
L660P120	660 nm	120 mW	175 mA	2.5 V	10°	17°	Single Transverse Mode	Ø5.6 mm
L670VH1	670 nm	1 mW	2.5 mA	2.6 V	10°	10°	Single Transverse Mode	TO-46
LPS-675-FC	670 nm	2.5 mW	55 mA	2.2 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
HL6748MG	670 nm	10 mW	30 mA	2.2 V	8°	25°	Single Transverse Mode	Ø5.6 mm
HL6714G	670 nm	10 mW	55 mA	<2.7 V	8°	22°	Single Transverse Mode	Ø9 mm
HL6756MG	670 nm	15 mW	35 mA	2.3 V	8°	24°	Single Transverse Mode	Ø5.6 mm
LP685-SF15	685 nm	15 mW	55 mA	2.1 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL6750MG	685 nm	50 mW	70 mA	2.3 V	9°	21°	Single Transverse Mode	Ø5.6 mm
HL6738MG	690 nm	30 mW	85 mA	2.5 V	8.5°	19°	Single Transverse Mode	Ø5.6 mm
LP705-SF15	705 nm	15 mW	55 mA	2.3 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL7001MG	705 nm	40 mW	75 mA	2.5 V	9°	18°	Single Transverse Mode	Ø5.6 mm
LP730-SF15	730 nm	15 mW	70 mA	2.5 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
HL7302MG	730 nm	40 mW	75 mA	2.5 V	9°	18°	Single Transverse Mode	Ø5.6 mm
L760VH1	760 nm	0.5 mW	3 mA (Max)	2.2 V	12°	12°	Single Frequency	TO-46
DBR760PN	761 nm	9 mW	125 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
L763VH1	763 nm	0.5 mW	3 mA (Max)	2.0 V	10°	10°	Single Frequency	TO-46
DBR767PN	767 nm	23 mW	220 mA	1.87 V	-	-	Single Frequency	Butterfly, PM Pigtail
DBR770PN	770 nm	35 mW	220 mA	1.92 V	-	-	Single Frequency	Butterfly, PM Pigtail
L780P010	780 nm	10 mW	24 mA	1.8 V	8°	30°	Single Transverse Mode	Ø5.6 mm
DBR780PN	780 nm	45 mW	250 mA	1.9 V	-	-	Single Frequency	Butterfly, PM Pigtail
L785P5	785 nm	5 mW	28 mA	1.9 V	10°	29°	Single Transverse Mode	Ø5.6 mm
LPS-PM785-FC	785 nm	6.5 mW	60 mA	-	-	-	Single Transverse Mode	Ø5.6 mm, PM Pigtail
LPS-785-FC	785 nm	10 mW	65 mA	1.85 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP785-SF20	785 nm	20 mW	85 mA	1.9 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
DBR785S	785 nm	25 mW	230 mA	2.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DBR785P	785 nm	25 mW	230 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
L785P25	785 nm	25 mW	45 mA	1.9 V	8°	30°	Single Transverse Mode	Ø5.6 mm
FPV785S	785 nm	50 mW	410 mA	2.2 V	-	-	Single Frequency	Butterfly, SM Pigtail
FPV785P	785 nm	50 mW	410 mA	2.1 V	-	-	Single Frequency	Butterfly, PM Pigtail
LP785-SAV50	785 nm	50 mW	500 mA	2.2 V	-	-	Single Frequency	Ø9 mm, SM Pigtail
L785P090	785 nm	90 mW	125 mA	2.0 V	10°	17°	Single Transverse Mode	Ø5.6 mm
LP785-SF100	785 nm	100 mW	300 mA	2.0 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
FPL785P	785 nm	200 mW	500 mA	2.1 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
FPL785S-250	785 nm	250 mW (Min)	500 mA	2.0 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
LD785-SEV300	785 nm	300 mW	500 mA (Max)	2.0 V	8°	16°	Single Frequency	Ø9 mm
LD785-SH300	785 nm	300 mW	400 mA	2.0 V	7°	18°	Single Transverse Mode	Ø9 mm
FPL785C	785 nm	300 mW	400 mA	2.0 V	7°	18°	Single Transverse Mode	3 mm x 5 mm Submount
LD785-SE400	785 nm	400 mW	550 mA	2.0 V	7°	16°	Single Transverse Mode	Ø9 mm
FPV785M	785 nm	600 mW	1100 mA	1.9 V	-	-	Multimode	Butterfly, MM Pigtail
L795VH1	795 nm	0.25 mW	1.2 mA	1.8 V	20°	12°	Single Frequency	TO-46
DBR795PN	795 nm	40 mW	230 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
DBR808PN	808 nm	42 mW	250 mA	2 V	-	-	Single Frequency	Butterfly, PM Pigtail
LP808-SA60	808 nm	60 mW	150 mA	1.9 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
M9-808-0150	808 nm	150 mW	180 mA	1.9 V	8°	17°	Single Transverse Mode	Ø9 mm
L808P200	808 nm	200 mW	260 mA	2 V	10°	30°	Multimode	Ø5.6 mm
FPL808P	808 nm	200 mW	600 mA	2.1 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
FPL808S	808 nm	200 mW	750 mA	2.3 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
L808H1	808 nm	300 mW	400 mA	2.1 V	14°	6°	Single Transverse Mode	Ø9 mm
LD808-SE500	808 nm	500 mW	750 mA	2.2 V	7°	14°	Single Transverse Mode	Ø9 mm
LD808-SEV500	808 nm	500 mW	800 mA (Max)	2.2 V	8°	14°	Single Frequency	Ø9 mm
L808P500MM	808 nm	500 mW	650 mA	1.8 V	12°	30°	Multimode	Ø5.6 mm
L808P1000MM	808 nm	1000 mW	1100 mA	2 V	9°	30°	Multimode	Ø9 mm
DBR816PN	816 nm	45 mW	250 mA	1.95 V	-	-	Single Frequency	Butterfly, PM Pigtail
LP820-SF80	820 nm	80 mW	230 mA	2.3 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L820P100	820 nm	100 mW	145 mA	2.1 V	9°	17°	Single Transverse Mode	Ø5.6 mm
L820P200	820 nm	200 mW	250 mA	2.4 V	9°	17°	Single Transverse Mode	Ø5.6 mm
DBR828PN	828 nm	24 mW	250 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
LPS-830-FC	830 nm	10 mW	120 mA	-	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LPS-PM830-FC	830 nm	10 mW	50 mA	2.0 V	-	-	Single Transverse Mode	Ø5.6 mm, PM Pigtail
LP830-SF30	830 nm	30 mW	115 mA	1.9 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
HL8338MG	830 nm	50 mW	75 mA	1.9 V	9°	22°	Single Transverse Mode	Ø5.6 mm
L830H1	830 nm	250 mW	3 A (Max)	2 V	8°	10°	Single Transverse Mode	Ø9 mm
FPL830P	830 nm	300 mW	900 mA	2.22 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
FPL830S	830 nm	350 mW	900 mA	2.5 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
LD830-SE650	830 nm	650 mW	900 mA	2.3 V	7°	13°	Single Transverse Mode	Ø9 mm
LD830-MA1W	830 nm	1 W	2 A	2.1 V	7°	24°	Multimode	Ø9 mm
LD830-ME2W	830 nm	2 W	3 A (Max)	2.0 V	8°	21°	Multimode	Ø9 mm
L840P200	840 nm	200 mW	255 mA	2.4 V	9	17	Single Transverse Mode	Ø5.6 mm
L850VH1	850 nm	1 mW	6 mA (Max)	2 V	12°	12°	Single Frequency	TO-46
L850P010	850 nm	10 mW	50 mA	2 V	10°	30°	Single Transverse Mode	Ø5.6 mm
L850P030	850 nm	30 mW	65 mA	2 V	8.5°	30°	Single Transverse Mode	Ø5.6 mm
FPV852S	852 nm	20 mW	400 mA	2.2 V	-	-	Single Frequency	Butterfly, SM Pigtail
FPV852P	852 nm	20 mW	400 mA	2.2 V	-	-	Single Frequency	Butterfly, PM Pigtail
DBR852PN	852 nm	24 mW	300 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
LP852-SF30	852 nm	30 mW	115 mA	1.9 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
L852P50	852 nm	50 mW	75 mA	1.9 V	9°	22°	Single Transverse Mode	Ø5.6 mm
LP852-SF60	852 nm	60 mW	150 mA	2.0 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
L852P100	852 nm	100 mW	120 mA	1.9 V	8°	28°	Single Transverse Mode	Ø9 mm
L852P150	852 nm	150 mW	170 mA	1.9 V	8°	18°	Single Transverse Mode	Ø9 mm
L852SEV1	852 nm	270 mW	400 mA (Max)	2.0 V	9°	12°	Single Frequency	Ø9 mm
L852H1	852 nm	300 mW	415 mA (Max)	2 V	7°	15°	Single Transverse Mode	Ø9 mm
FPL852P	852 nm	300 mW	900 mA	2.35 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
FPL852S	852 nm	350 mW	900 mA	2.5 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
LD852-SE600	852 nm	600 mW	950 mA	2.3 V	7° (1/e²)	13° (1/e²)	Single Transverse Mode	Ø9 mm
LD852-SEV600	852 nm	600 mW	1050 mA (Max)	2.2 V	8°	13° (1/e²)	Single Frequency	Ø9 mm
LP880-SF3	880 nm	3 mW	25 mA	2.2 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L880P010	880 nm	10 mW	30 mA	2.0 V	12°	37°	Single Transverse Mode	Ø5.6 mm
L895VH1	895 nm	0.2 mW	1.4 mA	1.6 V	20°	13°	Single Frequency	TO-46
DBR895PN	895 nm	12 mW	300 mA	2 V	-	-	Single Frequency	Butterfly, PM Pigtail
LP904-SF3	904 nm	3 mW	30 mA	1.5 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L904P010	904 nm	10 mW	50 mA	2.0 V	10°	30°	Single Transverse Mode	Ø5.6 mm
LP915-SF40	915 nm	40 mW	130 mA	1.5 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
DBR935PN	935 nm	13 mW	300 mA	1.75 V	-	-	Single Frequency	Butterfly, PM Pigtail
LP940-SF30	940 nm	30 mW	90 mA	1.5 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
M9-940-0200	940 nm	200 mW	270 mA	1.9 V	8°	28°	Single Transverse Mode	Ø9 mm
L960H1	960 nm	250 mW	400 mA	2.1 V	11°	12°	Single Transverse Mode	Ø9 mm
FPV976S	976 nm	30 mW	400 mA (Max)	2.2 V	-	-	Single Frequency	Butterfly, SM Pigtail
FPV976P	976 nm	30 mW	400 mA (Max)	2.2 V	-	-	Single Frequency	Butterfly, PM Pigtail
DBR976PN	976 nm	33 mW	450 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
L976SEV1	976 nm	270 mW	400 mA (Max)	2.0 V	9°	12°	Single Frequency	Ø9 mm
BL976-SAG3	976 nm	300 mW	470 mA	2.0 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
BL976-PAG500	976 nm	500 mW	830 mA	2.0 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
BL976-PAG700	976 nm	700 mW	1090 mA	2.0 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
BL976-PAG900	976 nm	900 mW	1480 mA	2.5 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
L980P010	980 nm	10 mW	25 mA	2 V	10°	30°	Single Transverse Mode	Ø5.6 mm
LP980-SF15	980 nm	15 mW	70 mA	1.5 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
L980P030	980 nm	30 mW	50 mA	1.5 V	10°	35°	Single Transverse Mode	Ø5.6 mm
L980P100A	980 nm	100 mW	150 mA	1.6 V	6°	32°	Multimode	Ø5.6 mm
LP980-SA60	980 nm	60 mW	230 mA	2.0 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
L980H1	980 nm	200 mW	300 mA (Max)	2.0 V	8°	13°	Single Transverse Mode	Ø9 mm
L980P200	980 nm	200 mW	300 mA	1.5 V	6°	30°	Multimode	Ø5.6 mm
DBR1060SN	1060 nm	130 mW	650 mA	2.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DBR1060PN	1060 nm	130 mW	650 mA	1.8 V	-	-	Single Frequency	Butterfly, PM Pigtail
DBR1064S	1064 nm	40 mW	150 mA	2.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DBR1064P	1064 nm	40 mW	150 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
DBR1064PN	1064 nm	110 mW	550 mA	2.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
LPS-1060-FC	1064 nm	50 mW	220 mA	1.4 V	-	-	Single Transverse Mode	Ø9 mm, SM Pigtail
M9-A64-0200	1064 nm	200 mW	280 mA	1.7 V	8°	28°	Single Transverse Mode	Ø9 mm
L1064H1	1064 nm	300 mW	700 mA	1.92 V	7.6°	13.5°	Single Transverse Mode	Ø9 mm
L1064H2	1064 nm	450 mW	1100 mA	1.92 V	7.6°	13.5°	Single Transverse Mode	Ø9 mm
DBR1083PN	1083 nm	100 mW	500 mA	1.75 V	-	-	Single Frequency	Butterfly, PM Pigtail
L1270P5DFB	1270 nm	5 mW	15 mA	1.1 V	7°	9°	Single Frequency	Ø5.6 mm
L1290P5DFB	1290 nm	5 mW	16 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
LP1310-SAD2	1310 nm	2.0 mW	40 mA	1.1 V	-	-	Single Frequency	Ø5.6 mm, SM Pigtail
LP1310-PAD2	1310 nm	2.0 mW	40 mA	1.0 V	-	-	Single Frequency	Ø5.6 mm, PM Pigtail
LPS-PM1310-FC	1310 nm	2.5 mW	20 mA	1.1 V	-	-	Single Transverse Mode	Ø5.6 mm, PM Pigtail
L1310P5DFB	1310 nm	5 mW	16 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
LPSC-1310-FC	1310 nm	50 mW	350 mA	2 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
FPL1053S	1310 nm	130 mW	400 mA	1.7 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
FPL1053P	1310 nm	130 mW	400 mA	1.7 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
FPL1053T	1310 nm	300 mW (Pulsed)	750 mA	2 V	15°	28°	Single Transverse Mode	Ø5.6 mm
FPL1053C	1310 nm	300 mW (Pulsed)	750 mA	2 V	15°	27°	Single Transverse Mode	Chip on Submount
L1310G1	1310 nm	2000 mW	5 A	1.5 V	7°	24°	Multimode	Ø9 mm
DFB1320P	1320 nm	250 mW (Min)	1800 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
L1330P5DFB	1330 nm	5 mW	14 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
L1370G1	1370 nm	2000 mW	5 A	1.4 V	6°	22°	Multimode	Ø9 mm
BL1425-PAG500	1425 nm	500 mW	1600 mA	2.0 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
BL1436-PAG500	1436 nm	500 mW	1600 mA	2.0 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
L1450G1	1450 nm	2000 mW	5 A	1.4 V	7°	22°	Multimode	Ø9 mm
BL1456-PAG500	1456 nm	500 mW	1600 mA	2.0 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
L1470P5DFB	1470 nm	5 mW	19 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
L1480G1	1480 nm	2000 mW	5 A	1.6 V	6°	20°	Multimode	Ø9 mm
L1490P5DFB	1490 nm	5 mW	24 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
L1510P5DFB	1510 nm	5 mW	20 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
L1530P5DFB	1530 nm	5 mW	21 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
LPS-1550-FC	1550 nm	1.5 mW	30 mA	1.0 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LPS-PM1550-FC	1550 nm	1.5 mW	30 mA	1.1 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
LP1550-SAD2	1550 nm	2.0 mW	40 mA	1.0 V	-	-	Single Frequency	Ø5.6 mm, SM Pigtail
LP1550-PAD2	1550 nm	2.0 mW	40 mA	1.0 V	-	-	Single Frequency	Ø5.6 mm, PM Pigtail
L1550P5DFB	1550 nm	5 mW	20 mA	1.0 V	8°	10°	Single Frequency	Ø5.6 mm
ML925B45F	1550 nm	5 mW	30 mA	1.1 V	25°	30°	Single Transverse Mode	Ø5.6 mm
SFL1550S	1550 nm	40 mW	300 mA	1.5 V	-	-	Single Frequency	Butterfly, SM Pigtail
SFL1550P	1550 nm	40 mW	300 mA	1.5 V	-	-	Single Frequency	Butterfly, PM Pigtail
LPSC-1550-FC	1550 nm	50 mW	250 mA	2 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
FPL1009S	1550 nm	100 mW	400 mA	1.4 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
FPL1009P	1550 nm	100 mW	400 mA	1.4 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
ULN15PC	1550 nm	140 mW	650 mA	3.0 V	-	-	Single Frequency	Extended Butterfly, PM Pigtail
ULN15PT	1550 nm	140 mW	650 mA	3.0 V	-	-	Single Frequency	Extended Butterfly, PM Pigtail
FPL1001C	1550 nm	150 mW	400 mA	1.4 V	18°	31°	Single Transverse Mode	Chip on Submount
FPL1055T	1550 nm	300 mW (Pulsed)	750 mA	2 V	15°	28°	Single Transverse Mode	Ø5.6 mm
FPL1055C	1550 nm	300 mW (Pulsed)	750 mA	2 V	15°	28°	Single Transverse Mode	Chip on Submount
L1550G1	1550 nm	1700 mW	5 A	1.5 V	7°	28°	Multimode	Ø9 mm
DFB1550	1555 nm	100 mW (Min)	1000 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DFB1550N	1555 nm	130 mW (Min)	1800 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DFB1550P	1555 nm	100 mW (Min)	1000 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
DFB1550PN	1555 nm	130 mW (Min)	1800 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
L1570P5DFB	1570 nm	5 mW	25 mA	1.0 V	7°	9°	Single Frequency	Ø5.6 mm
L1575G1	1575 nm	1700 mW	5 A	1.5 V	6°	28°	Multimode	Ø9 mm
LPSC-1625-FC	1625 nm	50 mW	350 mA	1.5 V	-	-	Single Transverse Mode	Ø5.6 mm, SM Pigtail
FPL1054S	1625 nm	80 mW	400 mA	1.7 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
FPL1054P	1625 nm	80 mW	400 mA	1.7 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
FPL1054C	1625 nm	250 mW (Pulsed)	750 mA	2 V	15°	28°	Single Transverse Mode	Chip on Submount
FPL1054T	1625 nm	200 mW (Pulsed)	750 mA	2 V	15°	28°	Single Transverse Mode	Ø5.6 mm
DFB1642	1642 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DFB1642P	1642 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
DFB1646	1646 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DFB1646P	1646 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
FPL1059S	1650 nm	80 mW	400 mA	1.7 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
FPL1059P	1650 nm	80 mW	400 mA	1.7 V	-	-	Single Transverse Mode	Butterfly, PM Pigtail
DFB1650	1650 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DFB1650P	1650 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
FPL1059C	1650 nm	225 mW (Pulsed)	750 mA	2 V	15°	28°	Single Transverse Mode	Chip on Submount
FPL1059T	1650 nm	225 mW (Pulsed)	750 mA	2 V	15°	28°	Single Transverse Mode	Ø5.6 mm
DFB1654	1654 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, SM Pigtail
DFB1654P	1654 nm	80 mW	900 mA (Max)	3.0 V	-	-	Single Frequency	Butterfly, PM Pigtail
FPL1940S	1940 nm	15 mW	400 mA	2 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
FPL2000S	2 µm	15 mW	400 mA	2 V	-	-	Single Transverse Mode	Butterfly, SM Pigtail
FPL2000C	2 µm	30 mW	400 mA	5.2 V	8°	19°	Single Transverse Mode	Chip on Submount
ID3250HHLH	3.00 - 3.50 µm (DFB)	5 mW	400 mA (Max)	5 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
IF3400T1	3.40 µm (FP)	30 mW	300 mA	4 V	40°	70°	Single Transverse Mode	Ø9 mm
ID3750HHLH	3.50 - 4.00 µm (DFB)	5 mW	300 mA (Max)	5 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
ID3596HH	3.596 µm (DFB)	5 mW	300 mA (Max)	5 V	5 mrad (0.29°)	5 mrad (0.29°)	Single Frequency	Horizontal HHL
QF3850T1	3.85 µm (FP)	200 mW	600 mA (Max)	13.5 V	30°	40°	Single Transverse Mode	Ø9 mm
QF3850HHLH	3.85 µm (FP)	320 mW (Min)	1100 mA (Max)	13 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Transverse Mode	Horizontal HHL
QF4040HHLH	4.05 µm (FP)	320 mW (Min)	1100 mA (Max)	13 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Transverse Mode	Horizontal HHL
QD4500CM1	4.00 - 5.00 µm (DFB)	40 mW	500 mA (Max)	10.5 V	30°	40°	Single Frequency	Two-Tab C-Mount
QD4500HHLH	4.00 - 5.00 µm (DFB)	80 mW	500 mA (Max)	11 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QF4050T2	4.05 µm (FP)	70 mW	250 mA	12 V	30°	40°	Single Transverse Mode	Ø9 mm
QF4050C2	4.05 µm (FP)	300 mW	400 mA	12 V	30	42	Single Transverse Mode	Two-Tab C-Mount
QF4050T1	4.05 µm (FP)	300 mW	600 mA (Max)	12.0 V	30°	40°	Single Transverse Mode	Ø9 mm
QF4050D2	4.05 µm (FP)	800 mW	750 mA	13 V	30°	40°	Single Transverse Mode	D-Mount
QF4050D3	4.05 µm (FP)	1200 mW	1000 mA	13 V	30°	40°	Single Transverse Mode	D-Mount
QD4327HH	4.327 µm (DFB)	90 mW	500 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD4472HH	4.472 µm (DFB)	85 mW	500 mA (Max)	11 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QF4600T2	4.60 µm (FP)	200 mW	500 mA (Max)	13.0 V	30°	40°	Single Transverse Mode	Ø9 mm
QF4600T1	4.60 µm (FP)	400 mW	800 mA (Max)	12.0 V	30°	40°	Single Transverse Mode	Ø9 mm
QF4600C2	4.60 µm (FP)	600 mW	600 mA	12 V	30°	42°	Single Transverse Mode	Two-Tab C-Mount
QF4600T3	4.60 µm (FP)	1000 mW	800 mA (Max)	13 V	30°	40°	Single Transverse Mode	Ø9 mm
QF4600D4	4.60 µm (FP)	2500 mW	1800 mA	12.5 V	40°	30°	Single Transverse Mode	D-Mount
QF4600D3	4.60 µm (FP)	3000 mW	1700 mA	12.5 V	30°	40°	Single Transverse Mode	D-Mount
QD4602HH	4.602 µm (DFB)	150 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QF4650HHLH	4.65 µm (FP)	1500 mW (Min)	1100 mA	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Transverse Mode	Horizontal HHL
QD5500CM1	5.00 - 6.00 µm (DFB)	40 mW	700 mA (Max)	9.5 V	30°	45°	Single Frequency	Two-Tab C-Mount
QD5500HHLH	5.00 - 6.00 µm (DFB)	150 mW	500 mA (Max)	11 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD5250C2	5.20 - 5.30 µm (DFB)	60 mW	700 mA (Max)	9.5 V	30°	45°	Single Frequency	Two-Tab C-Mount
QD5263HH	5.263 µm (DFB)	130 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD6500CM1	6.00 - 7.00 µm (DFB)	40 mW	650 mA (Max)	10 V	35°	50°	Single Frequency	Two-Tab C-Mount
QD6500HHLH	6.00 - 7.00 µm (DFB)	80 mW	600 mA (Max)	11 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD6134HH	6.134 µm (DFB)	50 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD7500CM1	7.00 - 8.00 µm (DFB)	40 mW	600 mA (Max)	10 V	40°	50°	Single Frequency	Two-Tab C-Mount
QD7500HHLH	7.00 - 8.00 µm (DFB)	50 mW	700 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD7500DM1	7.00 - 8.00 µm (DFB)	100 mW	600 mA (Max)	11.5 V	40°	55°	Single Frequency	D-Mount
QD7416HH	7.416 µm (DFB)	100 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD7716HH	7.716 µm (DFB)	30 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QF7900HB	7.9 µm (FP)	700 mW	1600 mA (Max)	9 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Transverse Mode	Horizontal HHL
QD7901HH	7.901 µm (DFB)	50 mW	700 mA (Max)	10 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD8050CM1	8.00 - 8.10 µm (DFB)	100 mW	1000 mA (Max)	9.5 V	55°	70°	Single Frequency	Two-Tab C-Mount
QD8500CM1	8.00 - 9.00 µm (DFB)	100 mW	900 mA (Max)	9.5 V	40°	55°	Single Frequency	Two-Tab C-Mount
QD8500HHLH	8.00 - 9.00 µm (DFB)	100 mW	600 mA (Max)	10.2 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD8496HH	8.496 µm (DFB)	100 mW	800 mA (Max)	10 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QF8450C2	8.45 µm (FP)	300 mW	750 mA	9 V	40°	60°	Single Transverse Mode	Two-Tab C-Mount
QF8500HB	8.5 µm (FP)	500 mW	2000 mA (Max)	9 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Transverse Mode	Horizontal HHL
QD8650CM1	8.60 - 8.70 µm (DFB)	50 mW	900 mA (Max)	9.5 V	55°	70°	Single Frequency	Two-Tab C-Mount
QD8912HH	8.912 µm (DFB)	150 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD9500CM1	9.00 - 10.00 µm (DFB)	60 mW	800 mA (Max)	9.5 V	40°	55°	Single Frequency	Two-Tab C-Mount
QD9500HHLH	9.00 - 10.00 µm (DFB)	100 mW	600 mA (Max)	10.2 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD9062HH	9.062 µm (DFB)	130 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QF9150C2	9.15 µm (FP)	200 mW	850 mA	11 V	40°	60°	Single Transverse Mode	Two-Tab C-Mount
QF9200HB	9.2 µm (FP)	250 mW	2000 mA (Max)	9 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Transverse Mode	Horizontal HHL
QF9500T1	9.5 µm (FP)	300 mW	550 mA	12 V	40°	55°	Single Transverse Mode	Ø9 mm
QD9550C2	9.50 - 9.60 µm (DFB)	60 mW	800 mA (Max)	9.5 V	40°	55°	Single Frequency	Two-Tab C-Mount
QD9697HH	9.697 µm (DFB)	80 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD10500CM1	10.00 - 11.00 µm (DFB)	40 mW	600 mA (Max)	10 V	40°	55°	Single Frequency	Two-Tab C-Mount
QD10500HHLH	10.00 - 11.00 µm (DFB)	50 mW	700 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD10530HH	10.530 µm (DFB)	50 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD10549HH	10.549 µm (DFB)	60 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL
QD10622HH	10.622 µm (DFB)	60 mW	1000 mA (Max)	12 V	6 mrad (0.34°)	6 mrad (0.34°)	Single Frequency	Horizontal HHL

The rows shaded green above denote single-frequency lasers.

785 nm体積型ホログラフィック回折格子型(VHG)安定化レーザ、光アイソレータ内蔵、シングルモードファイバーピグテール

Item #	Info	Wavelength	Power (Typical)^a	Operating Current (Max)^a,b	Pin Code	Package	Built-In Isolator	Compatible Socket	Wavelength Tested	Laser Mode	Recommended
Item #	Info	Wavelength	Power (Typical)^a	Operating Current (Max)^a,b	Pin Code	Package	Built-In Isolator	Compatible Socket	Wavelength Tested	Laser Mode	Mount	Driver
LP785-SAV50		785 nm	50 mW	500 mA	E	Ø9 mm SM Pigtail, FC/APC	Yes	S8060 or S8060-4	Yes	Single^c	LDM9LP^d	LDC205C^e

最大光パワーまたは最大駆動電流のどちらか一方でも超えてはなりません。
波長安定化温度範囲内であれば、波長安定性と単一周波数特性を維持しながら、個別製品の資料に記載されている動作電流範囲にわたって出力をチューニングすることが可能です。
単一縦モードと単一横モード。
LP785-SAV50はLDM9LPの外側保護カバーに納まらない大きさですが、このことは、半導体レーザの性能には影響ありません。詳細については当社までお問い合わせください。
電流コントローラLDC205Cと当社の温度コントローラ、例えばTED200Cと併せてお使いになることをお勧めします。また、温度コントローラと電流コントローラが一体となったCLD1010LPもご使用いただけます。

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

Choose Item

LP785-SAV50 785 nm, 50 mW, E Pin Code, SM Fiber, FC/APC, VHG Wavelength-Stabilized SF Laser Diode, Internal Isolator

￥287,197

7-10 Days

241111-06 CWL = 784.7 nm, P = 50.0 mW (I = 570 mA), 25 °C ￥287,197 7-10 Days

241111-09 CWL = 784.5 nm, P = 50.0 mW (I = 445 mA), 25 °C ￥287,197 7-10 Days

250314-01 CWL = 784.7 nm, P = 50.0 mW (I = 388 mA), 25 °C ￥287,197 7-10 Days

250314-02 CWL = 784.7 nm, P = 50.0 mW (I = 361 mA), 25 °C ￥287,197 7-10 Days

250314-03 CWL = 784.9 nm, P = 50.0 mW (I = 409 mA), 25 °C ￥287,197 7-10 Days

250314-04 CWL = 784.7 nm, P = 50.0 mW (I = 398 mA), 25 °C ￥287,197 7-10 Days

250314-06 CWL = 784.7 nm, P = 50.0 mW (I = 398 mA), 25 °C ￥287,197 7-10 Days

250314-07 CWL = 784.6 nm, P = 50.0 mW (I = 372 mA), 25 °C ￥287,197 7-10 Days
