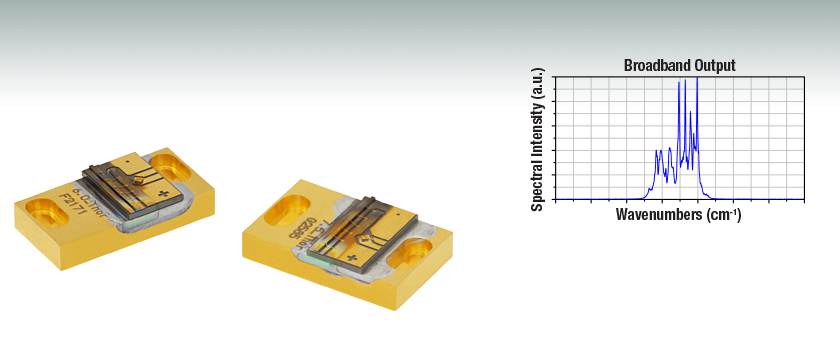

高出力ファブリペロー型量子カスケードレーザー、Dマウント型

FP Quantum Cascade Lasers Designed for OEM Integration
4.05 µm or 4.60 µm Typical Center Wavelength
High Output Powers from 800 mW to 3000 mW
Custom Wavelengths, Packages, and Output Powers
Available Upon Request

QF4050D2

D-Mount Package,
6 mm Cavity Length

QF4050D3

D-Mount Package,
7.5 mm Cavity Length

Please Wait

概要
ドライバ
取扱い
外観
カスタム対応/組み込み用途
Feedback
LDセレクションガイド

Laser Diode Selection Guide^a
Shop by Package / Type
TO Can (Ø3.8, TO-46, Ø5.6, Ø9, and Ø9.5 mm) TO Can Pigtail, Collimator Output (SM) TO Can Pigtail (SM) TO Can Pigtail (PM) TO Can Pigtail (MM) Fabry-Perot Butterfly Package FBG-Stabilized Butterfly Package VHG-Stabilized Butterfly Package (MM) MIR Fabry-Perot QCL, TO Can MIR Fabry-Perot QCL, Two-Tab C-Mount MIR Fabry-Perot QCL, D-Mount MIR Fabry-Perot QCL, High Heat Load Chip on Submount
Single-Frequency Lasers
DFB TO Can Pigtail DFB Butterfly Package VHG-Stabilized TO Can VHG-Stabilized TO Can Pigtail (SM) VHG-Stabilized Butterfly Package ECL Butterfly Package DBR Butterfly Package ULN Hybrid Extended Butterfly Package MIR DFB QCL, Two-Tab C-Mount MIR DFB QCL, D-Mount MIR DFB QCL, High Heat Load
Shop By Wavelength

当社の半導体レーザのラインナップについては「LDセレクションガイド」タブをご覧ください。

MIR Laser Types
Fabry-Perot	TO Can
	Two-Tab C-Mount
	D-Mount
	HHL
	Turnkey
Distributed Feedback	Two-Tab C-Mount
	D-Mount
	HHL
	Turnkey

各種資料とシリアル番号付き製品のご案内
	仕様や図面等の情報は、仕様表内のInfo欄の青いアイコンから取得可能です。
	型番横の赤い資料アイコンでは、各種技術資料を提供しています。
Choose Item	型番の左横にChoose Itemと記載されている製品はシリアル番号をお選びください。ドロップダウンリストで表示される在庫製品から、中心波長などご希望の仕様に近い製品にチェックを入れてご依頼ください。シリアル番号横の赤いアイコンから、各製品ごとのL-I-Vやスペクトル測定値がダウンロード可能です。

特長

広帯域ファブリペロー型量子カスケードレーザ(QCL)　
コンパクトなDマウント設計
- QF4050D2: 12.0 mm x 6.0 mm x 2.1 mm
- QF4050D3、QF4600D4: 12.0 mm x 7.5 mm x 2.1 mm
- QF4600D3: 12.0 mm x 7.5 mm x 2.1 mm
中心波長:4.05 µm (2469 cm^-1)または 4.6 µm (2174 cm^-1)(典型値)
出力光パワー(CW):800 mW、1200 mW、2500 mW、3000 mW(典型値)　
チップ温度測定用サーミスタを内蔵　
中赤外光の照射/試験ならびに信号シミュレーションなどに使用可能　
パッケージや波長 (3～12 µm)についてはカスタム仕様の製品もご提供可能です。当社までご連絡ください。

こちらのDマウント型ファブリペロー量子カスケードレーザ(QCL)は、製品への組み込み用に設計された当社のコンパクトな中赤外域レーザの1つです。中心波長は4.05 µmまたは4.60 µm(典型値)で、銅タングステン製のDマウントパッケージにマウントされており、スペースが限られている場合にも適しています。共振器長が4.5 mmの当社のDマウント型分布帰還型(DFB)レーザと同様に、こちらのDマウント型ファブリペローレーザの発光部の高さもDマウント底部から2.6 mmですが、共振器長は6.0 mmまたは7.5 mmとなっています。各パッケージには取付け用ザグリ穴スロットが2つ付いています。ザグリ穴スロットの長さは、QF4050D2が1.5 mm、QF4050D3、QF4600D3、QF4600D4は2.0 mmです。当社のCマウント型のファブリペローレーザと比較すると、こちらのDマウント型レーザの出力の方が大きくなっております。

駆動用の電源は2つの大きな面積の金電極から供給されますが、これらはワイヤーボンディングやプローブの接続に適しています。QCLはDマウントから電気的に絶縁されています。内蔵のサーミスタは、制御のための温度測定をリアルタイムで行います。レーザに許容される最大熱負荷は25 Wです。よって、熱が蓄積しないよう熱伝導性の良い筐体に取り付ける必要があります。これらのレーザーパッケージの取扱いについての情報は「取扱い」タブをご覧ください。

こちらのファブリペロー型量子カスケードレーザに表示される出力は、全スペクトル域の総出力を表しています。これらのレーザは中赤外光の照射や試験、あるいはサーマル信号のシミュレーションなどに適しています。製品はシリアル番号毎にそれぞれ出力スペクトル、光パワー、L-I-V特性が自動試験装置で測定されます。測定結果は下記、ならびにレーザと共に発送されるデータシートに記載されています。　

Dマウント型量子カスケードレーザの後端面には高反射(HR)コーティングが、前端面には部分反射(PR)コーティングが施されています (詳細は「外観」タブをご覧ください)。これらの量子カスケードレーザは連続光の出力用に作られていますが、パルス光の出力も可能です。レーザにはモニタ用フォトダイオードが内蔵されていないため、定光出力モードでの動作はできません。性能について詳細は当社までお問合せください。

産業用および学術研究用として、2タブ型Cマウントパッケージの分布帰還型、ファブリペロー型の量子カスケードレーザを製造しております。こちらのパッケージは、Cマウント型レーザ用マウントLDMC20を使用するとDマウントよりも扱いやすくなり、当社のSM1レンズチューブ、30 mmケージシステムならびに60 mmケージシステムに接続できます。　

Click to Enlarge
カスタム仕様のファブリペロー型QCLの最大出力

カスタムファブリペロー型QCLについて

当社ではカスタム仕様への対応、ならびに組み込み用の量子カスケードレーザ(QCL)の量産に対応しています。米国Maryland州Jessupにある当社のレーザ製造施設では3 µm～12 µmのチップを在庫し、お客様のご要望に応じて数Wクラスの製品にも対応しています。

詳細については「カスタム対応/組み込み用途」のタブをご覧ください。価格等の詳細については当社までお問い合わせください。

Table Key
Current Controllers
Dual Current / Temperature Controllers

電流ならびに温度コントローラ

下の表には当社の中赤外域レーザに対応するコントローラを掲載しています。 1つ目の表は、特定の中赤外域レーザに対応するコントローラのリストです。2つ目の表には、各コントローラに関する情報を抜粋して掲載しています。詳細については、表内の各コントローラ型番のリンクをクリックしてご覧ください。当社では特にコントローラITC4002QCLおよびITC4005QCLをお勧めしています。それぞれ17 Vと20 Vという高いコンプライアンス電圧で設計されています。どちらかを使用することにより、当社の中赤外域レーザすべての電流および電圧の仕様がサポートされています。特定の製品のL-I-Vとスペクトルの測定データはシリアル番号毎に、下記の型番の隣の「Choose Item」をクリックし、シリアル番号横の赤い資料アイコンをクリックするとご覧いただけます。

レーザとコントローラの対応表

Laser Item #	Wavelength	Current Controllers			Dual Current / Temperature Controllers
		Small Benchtop	Large Benchtop	Rack Mounted	Large Benchtop	Rack Mounted
QF4050D2	4.05 µm (2469 cm^-1)	-	-	-	ITC4002QCL, ITC4005QCL	-
QF4050D3	4.05 µm (2469 cm^-1)	-	-	-	ITC4002QCL, ITC4005QCL	-
QF4600D4	4.60 µm (2174 cm^-1)	-	-	-	ITC4005QCL	-
QF4600D3	4.60 µm (2174 cm^-1)	-	-	-	ITC4005QCL	-

コントローラのセレクションガイド

Controller Item #	Controller Type	Controller Package	Current Range	Current Resolution	Voltage
ITC4002QCL	Current / Temperature	Large Benchtop (263 x 122 x 307 mm)	0 to 2 A	100 µA (Front Panel) 32 µA (Remote Control)	17 V
ITC4005QCL	Current / Temperature	Large Benchtop (263 x 122 x 307 mm)	0 to 5 A	100 µA (Front Panel) 80 µA (Remote Control)	20 V

注意事項

外部温度調節器をご用意ください
(例:ヒートシンク、ファン、水冷式装置など)
レーザ用に設計された定電流源をご使用ください。
静電気防止策を講じてください。
電気接続の際はご注意ください。

Do Not

放熱グリースは使用しないでください。
レーザを煙、埃、油、粘着フィルム、またはフラックスによる煙に触れさせないでください。
レーザに息を吹きかけないでください。
レーザーパッケージを落とさないでください。
Dマウントレーザには、はんだ付けはできません。

Dマウント型レーザの取扱いについて

製品への恒久的なダメージを避けるため、Dマウント型レーザは、適切な取り扱い方法、ならびに使用方法を守る必要があります。動作上の問題点のご相談については当社までご相談ください。

静電気防止対策を講じてください。
このレーザは静電気に敏感なため、常に静電気防止策を講じる必要があります。

埃その他粒子の付着にご注意ください。
TO-CAN型やバタフライ型パッケージとは異なり、Dマウント型レーザのチップは、空気にさらされており、繊細なチップに対する保護がありません。特に、レーザ端面の汚染は防ぐ必要があります。レーザに息を吹きかけたり、煙、埃、油、または粘着フィルムに触れさせないようご注意ください。埃の蓄積には特に敏感です。通常の動作時に燃えた埃がレーザの端面に小さな染みを作り、レーザの早期劣化につながります。Dマウント型レーザを長時間にわたりクリーンルームの外で動作させる場合は、レーザを容器に密閉し、埃の蓄積を防ぐ必要があります。

レーザ用に設計された電流源をご使用ください。
こちらのレーザは、「ドライバ」タブに記載されているようなレーザ用に設計された高品質な定電流ドライバが必要となります。研究用途向けの電源には、安定した動作に必要な低電流ノイズ機能が備わっていないことがあります。また、電流スパイクが抑制されない場合、製品に即時に恒久的なダメージを招く可能性があります。

レーザ温度を調節してください。
レーザの動作には温度調節が必要です。温度調節器は、レーザの最大動作電流と最大順方向電圧の積と同等の熱負荷を放熱しなければなりません。当社のレーザQF4050D2、QF4050D3、QF4600D3ならびにQF4600D4では、この値は35 Wです。各レーザで必要な放熱は、シリアル番号製品のデータ製品にて提供されている動作ポイントでの入力電流と電圧の積として計算できます。

Dマウントパッケージの底面は、ヒートシンクがきちんと熱的接触するよう機械加工されています。ヒートシンクがアクティブに制御され、適切な熱伝導が確実に行われることが理想とされます。熱電冷却器(TEC)がこの役割に適しており、またあらゆる標準的なPIDコントローラに簡単に組み込むことが可能です。

ファンによりTECの熱が奪われ、熱暴走防止につながります。ただし、ファンの風がレーザ装置またはレーザ光に直接当たらないようにしてください。温度調節に水冷式装置を用いることも可能です。このパッケージに放熱グリースを使用すると、グリースがしみ出し、レーザ端面を汚染する要因となりますのでご使用にならないでください。放熱グリースの代わりに熱分解グラファイトは使用可能です。

ご用途にあった温度コントローラのご相談は当社までご連絡ください。

電気接続の際のご注意
Dマウントレーザでは、はんだ付けはできません。推奨できる方法は、ワイヤーボンディングまたはプローブ接続のみです。

物理的な取り扱いは最小限に留めてください。
パッケージの取り扱いについてはいかなる場合も汚れや損傷のリスクが伴うため、動かす際には事前準備と注意が必要です。機械的衝撃は防ぐことが重要です。レーザーパッケージをどの高さから落としても恒久的な故障につながる恐れがあります。

Click to Enlarge

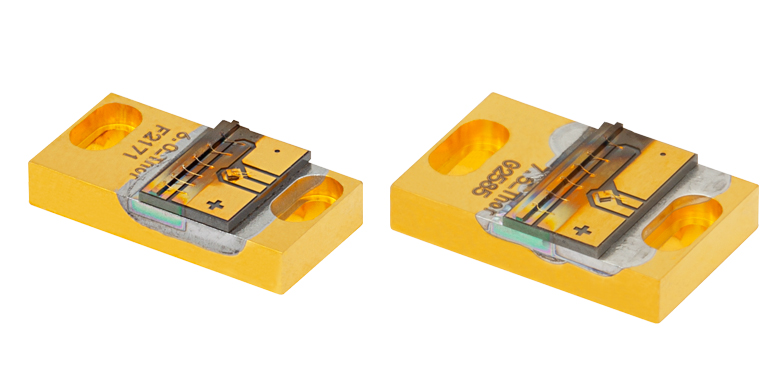

2つのDマウント型ファブリペローQCL。マウントを含む前面側には部分反射コーティングとはんだが見えます。部分反射コーティングはレーザが仕様要件を満たすように施されており、レーザはDマウントパッケージにはんだ付けで確実に取り付けられています。

外観

完成したレーザが仕様値を満たすことを確認するために、発送前に自動試験装置によって試験を行っています。この試験装置では、出力光のスペクトル、光パワー、L-I-V特性を測定します。それらの測定値はシリアル番号付きの各レーザともに発送されるデータシートに記載されています。また、それらの測定値は下記「Choose Item」をクリックした後に現れる赤い資料アイコン ( info icon ) をクリックしてもご覧いただけます。

Dマウント型量子カスケードレーザの後端面には高反射(HR)コーティングが、前端面には部分反射(PR)コーティングが施されております。完成品にははんだが見えますが、これによりサブマウントに取り付けられたレーザをDマウントに取り付けています。Dマウントに黒ずんだ部分があっても、仕様範囲のパラメータで動作させている場合には性能を損なうことはありません。発送される製品はすべてバーンインが行われ、光学性能、信頼性、ならびに耐環境に関する当社の厳しい試験に合格しています。

Click to Enlarge
ご提供可能なパッケージ例

Click for Details
Cマウント上の量子カスケードレーザのワイヤーボンディング

カスタム対応/組み込み用量子カスケードレーザおよびインターバンドカスケードレーザ

カスタム対応/組み込み用量子カスケードレーザおよびインターバンドカスケードレーザ半導体製造工場では、パッケージされた中赤外レーザや利得チップを製造しています。当社の技術チームが、工場内でエピタキシャル成長、ウェハ加工、およびレーザーパッケージを行っています。3 µm～12 µmのチップを在庫しており、また当社の垂直統合型の施設ではユニークな要求にも対応できるよう十分な設備を整えております。

高出力ファブリペロー型量子カスケードレーザ(QCL)
ご注文に応じてマルチワット出力のファブリペローレーザをご提供可能です。出力パワーは、波長やご希望のパッケージなどに依存します。

カスタム波長のDFB量子カスケードレーザ(QCL)
分布帰還型(DFB)量子カスケードレーザ(QCL)を、ご希望の中心波長と波長精度でご提供いたします。ご注文の際には、お話を伺うことにより使用条件に合った製品のご提案が可能です。

下のグラフと右の写真ではご提供可能な製品例をご紹介しています。詳細については「当社の半導体製造能力」のページをご覧ください。

Click to Enlarge
カスタムQCLまたはICLとしてご提供可能な波長

Click to Enlarge
カスタム仕様のファブリペロー型QCLの最大出力

Click to Enlarge
ご提供可能な利得チップ材料のELスペクトル
