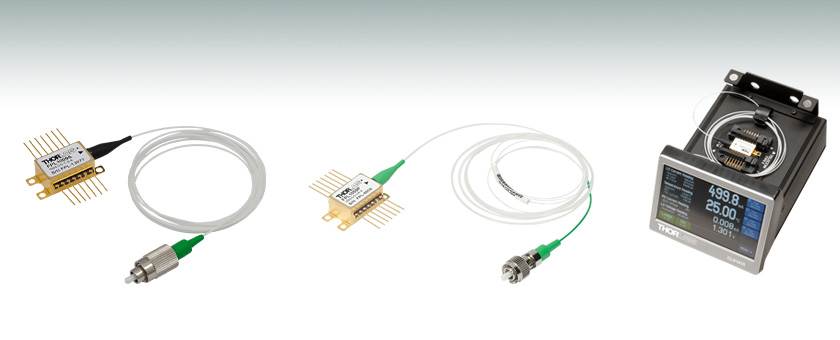

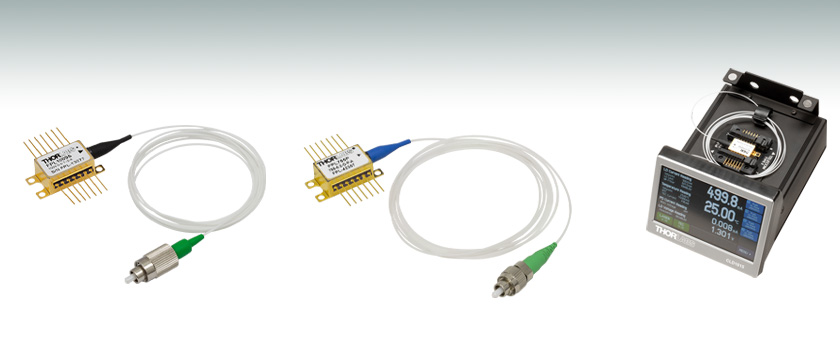

ピグテール付き半導体レーザ、バタフライパッケージ


  • Integrated TEC Element
  • FC/APC Connector
  • Central Wavelength Between 785 nm and 2000 nm

FPL1009S

1550 nm Laser Diode
SM Fiber

FPL1059P

1650 nm Laser Diode
PM Fiber

Application Idea

Laser Diode with
CLD1015 Mount

Related Items


Please Wait
Contact ThorlabsLaser Diode Tutorial
アイコン等について
info icon下記の表内にある青いInfoアイコンをクリックすると、各製品の仕様と図面がご覧いただけます。
info icon型番横の赤いアイコンをクリックすると、関連資料をダウンロードいただけます。

Choose Item

「Choose Item」をクリックすると在庫製品のシリアル番号と実際の中心波長をご確認いただけます。またシリアル番号横の赤いアイコンをクリックすると、ユニットごとのL-I-Vやスペクトル測定値をご覧いただけます。

特長

  • 785 nm~2000 nm の中心波長
  • FC/APCコネクタ(2.0 mmナローキー)、シングルモードまたは偏波保持ファイバ
  • TEC素子内蔵
  • 14ピン、タイプ1のバタフライパッケージ
  • OEMにも対応

この半導体レーザはタイプ1の14ピンバタフライパッケージに収められています。 半導体レーザには1 mから1.5 mのファイバーピグテールと、FC/APCコネクタ(2.0 mmナローキー)が付いています。 個別製品毎にデータシートが添付されます。 カスタム仕様のバタフライパッケージについては当社までお問い合わせください。

各半導体レーザについて中心波長が記載されていますが、これは典型値です。 実際の半導体レーザの中心波長は製造ロット毎に変わるので、ご購入いただいた半導体レーザが中心波長の典型値ではない場合もあります。 また半導体レーザは、温度調整によっても発振波長を微調整できます。 半導体レーザFPL785S-250、FPL808S、FPL830S、FPL852Sはシリアル番号付きでご提供いたします。 下記の「Choose Item」をクリックすると、在庫品の波長、出力、動作電流を含む製品リストが表示されます。 シリアル番号横の赤いアイコンをクリックすると、シリアル番号毎のL-I-Vやスペクトル特性が記載されたPDFファイルをご覧いただけます。

半導体レーザは静電気に対してデリケートな製品です。 ESDリストストラップをご利用になるなどして、製品の取扱いには十分にご注意ください。製品を生命維持や軍事的用途に適用する場合については「注意事項 」タブをご参照ください。

埃などの汚染物質がファイバ端面に堆積する可能性が少しでもある場合は、ご使用になる前に毎回必ずファイバーコネクタをクリーニングすることをお勧めします。 ファイバ先端の中心におけるレーザ光の密度は非常に高くなる可能性があるため、汚染物質が付着している場合は燃焼する危険があります。 これらのピグテール付き半導体レーザに付いているコネクタはクリーニングを施してからキャップを付けて出荷していますが、パッケージから取り出された後で は周囲環境から汚染物が付着している可能性がございますのでご注意ください。 ファイバークリーニング用備品はこちらでご紹介しております。 すべてのピグテール付き半導体レーザは、他のファイバに接続、もしくは他のファイバから取り外す際には、レーザ出力をOFFにしてください。パワーレベルが10 mW以上の場合には特にご注意ください。

マウントならびにドライバについて
このバタフライパッケージはコントローラおよびTEC内蔵の半導体レーザーマウントCLD1015と共にご使用いただけます。 また、レーザーマウントLM14S2ならびにLD/TECコントローラITC4001も使用可能です。

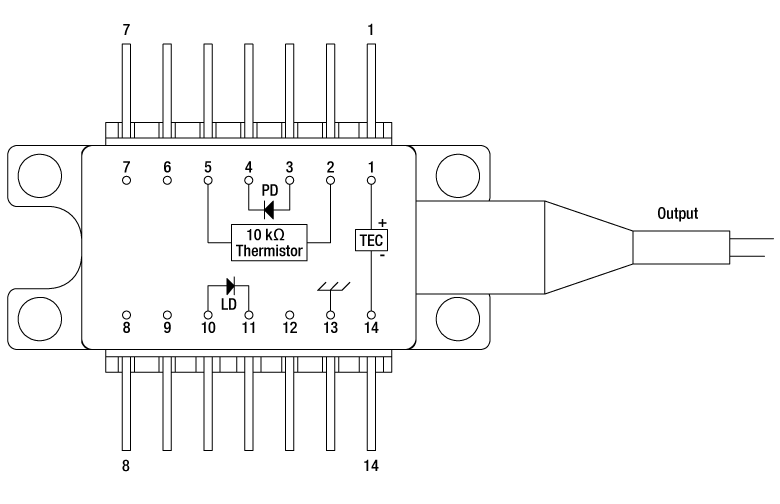

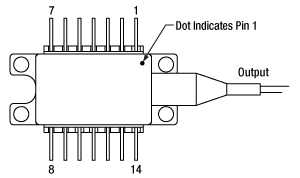

タイプ1のバタフライパッケージのピン配列

DBR1064S Drawing
Pin Identification
PinAssignmentPinAssignment
1TEC +14TEC -
2Thermistor13Case
3PD Anode (Select Models Only)12-
4PD Cathode (Select Models Only)11LD Cathode
5Thermistor10LD Anode
6-9-
7-8-

半導体レーザならびにピグテール付き半導体レーザの品質保証について

仕様の範囲内でご使用いただく限り、半導体レーザの製品寿命は非常に長いものです。 ほとんどの故障は、不適切な取扱いや最大定格値を超えての使用の場合に生じています。 半導体レーザは非常に静電気に敏感な装置の1つです。 取扱い時には必ず静電気放電(ESD)防止製品をご使用ください。 静電気に非常に敏感なため、半導体レーザはパッケージ開封後の返品を受け付けておりません。 未開封の場合のみ全額返金いたします。

取扱いならびに保管に関する注意点

半導体レーザは、静電気放電(ESD)による損傷の可能性が非常に高いため、取扱い時は以下の点にご注意ください。

  • 静電気防止リストストラップ:半導体レーザを取り扱う際には、必ず接地用ESDリストストラップをご使用ください。
  • 静電気防止マット:常に接地用ESDマットの上で作業してください。
  • 半導体レーザの保管:使用していない時はレーザのリード線を短絡させると静電気放電による損傷を防ぐことが出来ます。

使用上の安全遵守事項

適切なドライバの使用:
半導体レーザを使用するときは、オーバードライブを防止するためにも駆動電流と電圧を精密に制御する必要があります。 またレーザードライバは、電源ラインの過渡的で急激な変化を吸収し、半導体レーザを守る必要があります。 用途に応じたレーザードライバをお選びください。 電流制限抵抗器付きの定電圧電源は、半導体レーザを防御するのに十分な制御機能が備わっていないのでご使用にならないでください。

パワーメータ:
半導体レーザと電流電源(ドライバ)を組み合わせた系のレーザ出力を較正する際には、NISTトレーサブルなパワーメータを使用してレーザの出力を正確に計測してください。 通常、レーザを光学系に配置する前に、レーザの出力を直接計測するのがもっとも安全です。 これができない場合には、レーザ直後の出力を推定する際、必ず光損失(伝送損失や開口絞りなど)を考慮してください。

反射について:
半導体レーザの前方にある光学系の中にレーザに対面するような平面があると、レーザーエネルギの一部分が反射され、モニタ用フォトダイオードに戻ってしまい、誤った高いフォトダイオード電流値が計測される場合があります。 システム内の光学部品が移動され、モニタ用フォトダイオードへのエネルギの後方反射がなくなった場合、光出力を一定に維持するフィードバックループがフォトダイオード電流の低下を感知します。レーザードライバの電流を上げることによってこれを補償しようとする結果、半導体レーザのオーバードライブにつながる可能性があります。 後方反射はその他にも故障や半導体レーザの損傷を招くことがあります。 これを防ぐため、光学部品のすべての面を5~10°の角度で傾けるように配置してください。また必要に応じて光アイソレータを使用し、レーザへの直接的なフィードバックを減衰するようにしてください。

ヒートシンク:
半導体レーザの寿命は動作温度に対して反比例します。 レーザは必ず適切なヒートシンクを取り付けてレーザーパッケージから余分な熱を除去してください。

電圧ならびに電流のオーバードライブについて:
各半導体レーザの仕様書に記載されている最大電圧ならびに電流を一時的にでも超えないようご注意ください。 また、逆方向電圧については3 Vでも半導体レーザを損傷する可能性があります。

静電気放電に敏感なデバイス:
現在の半導体レーザは静電気放電によるダメージを受けやすくなっています。 静電気放電によるダメージは、半導体レーザとドライバ間に使用するインターフェイスのケーブルを長くしている場合、ケーブルのインダクタンスによりさらに起こりやすくなります。 レーザならびにレーザを取付けた機器を静電気にさらさないよう常にご注意ください。

ON/OFF時ならびに電源ラインを共通にする他の機器に帰因する過渡現象:
半導体レーザはその速い応答速度によって 1 µs未満の過渡電流でもダメージを受ける場合があります。 はんだごて、真空ポンプ、ならびに蛍光ランプなどの高電流機器の使用時には過渡的に過大な負荷がかかる場合があります。 必ずサージ防止付きコンセントをご使用ください。

半導体レーザについてご質問がございましたら当社までお問い合わせください。

製品を生命維持や軍事的用途に適用する場合のThorlabs Inc.の会社方針

Thorlabs Inc. (NJ, USA)の社長の書面による了解がない限り、当社の製品は生命維持用装置/システムおよびあらゆる軍事用途の重要部品として使用されることは一切認められておりません。

  1. 生命維持用装置/システムとは、人体に外科的に移植される予定の装置またはシステム、あるいは生命を維持するための装置またはシステムのことで、ラベル上の指示に従って適切に使用された場合に故障が発生すれば、使用者に重篤な障害を与えうることが十分に予測できるものを指します。
  2. 重要部品とは、生命維持装置またはシステムのあらゆる部品で、故障が発生すれば、その生命維持装置/システムの故障につながる、もしくはその安全性や効果に影響を与えうると十分に予想できるものを指します。
  3. 当社の半導体レーザは、軍事用途向けに開発されたものではなく、その用途では品質保証を適用いたしません。

レーザの安全性と分類

レーザを取り扱う際には、安全な操作の実施と、安全に関わる器具や装置を適切に取扱い、使用することが重要です。 ヒトの目は損傷しやすく、レーザ光のパワーレベルが非常に低い場合でも起こります。 当社では豊富な種類の安全に関わるアクセサリをご提供しており、そのような事故や負傷のリスクの低減にお使いいただけます。 可視域から近赤外域のスペクトルでのレーザ発光ではヒトの網膜に損傷与えうるリスクは極めて高くなります。これはその帯域の光が目の角膜やレンズを透過し、レンズがレーザーエネルギを、網膜上に集束してしまうことがあるためです。

Laser GlassesBlackout MaterialsEnclosure Systems
Laser Viewing CardsAlignment ToolsShutter and Controllers
Laser Safety Signs

安全な作業および安全に関わるアクセサリ

  • 当社では、わずかでも影響のあるレベルのレーザ光線(例:クラス 1よりも高いクラスのレーザ機器)を取り扱う場合は、ネジ回しなどの金属製の器具が偶然に光の方向を変えて再び目に入ってしまうこともあるので、レーザ保護眼鏡を必ずご使用いただくようにお勧めしております。
  • 特定の波長に対応するように設計されたレーザ保護眼鏡は、装着者を想定外のレーザ反射から保護するために、レーザ使用装置の近くのわかりやすい場所に置いてください。
  • レーザ保護眼鏡には、保護機能が有効な波長範囲およびその帯域での最小光学濃度が刻印されています。
  • 遮光用材料は、直接光と反射光の両方を実験装置の領域に封じ込めて外に逃しません。
  • また当社の筺体システムは、その内部に光学セットアップを収納し、レーザ光を封じ込めて危険性を最小限に抑えます。
  • ピグテール付き半導体レーザは、他のファイバに接続、もしくは他のファイバから取り外す際には、レーザ出力をOFFにしてください。パワーレベルが10 mW以上の場合には特にご注意ください。
  • いかなるビーム光も、テーブルの範囲で終端させる必要があります。また、レーザ使用中には、研究室の扉は必ず閉じていなければなりません。
  • レーザ光の高さは、目線の高さに設定しないでください。
  • 全てのレーザビームが水平を保って直進するように、実験は光学テーブル上で行ってください。
  • ビーム光路の近くで作業する人は、光を反射する不要な装飾品やアクセサリ(指輪、時計など)をはずしてください。
  • レンズや他の光学装置が、入射光の一部を、前面や背面で反射する場合がありますのでご注意ください。
  • あらゆる作業において、レーザは必要最小限のパワーで動作するようにご留意ください。
  • アライメント作業は、可能な限りレーザの出力パワーを低減して行ってください。
  • ビームパワーを抑えるためにビームシャッタフィルタをお使いください。
  • レーザのセットアップの近くや実験室には、適切なレーザ標識やラベルを掲示してください。
  • クラス3Rやクラス4のレーザ(安全確保用のインターロックが必要となるレーザーレベルの場合)で作業する場合は、適切な警告灯などをご用意ください。
  • 適切なビームトラップを用い、代用品としてレーザービュワーカードを使用したりしないでください。



レーザ製品のクラス分け

レーザ製品は、目などの損傷を引き起こす可能性に基づいてクラス分けされています。 国際電気標準会議(The International Electrotechnical Commission 「IEC」)は、電気、電子工学技術関連分野の国際規格の策定及び普及を行う国際機関で、 IEC60825-1はレーザ製品の安全性を規定するIEC規格です(対応するJIS規格はJIS C 6802)。レーザ製品のクラス分けは下記の通りです:

ClassDescriptionWarning Label
1ビーム内観察用の光学機器の使用を含む、通常の条件下での使用において、安全とみなされているクラスです。 このクラスのレーザ製品は、通常の使用範囲内では、人体被害を及ぼすエネルギーレベルのレーザ光を放射することがないので、最大許容露光量(MPE)を超えることはありません。 このクラス1のレーザ機器には、レーザをシャットダウンするか、筐体等を開かない限り、作業者がレーザに露光することがないような、完全に囲われた高出力レーザも含まれます。 Class 1
1Mクラス1Mのレーザは、安全であるが、望遠鏡や顕微鏡と併用した場合は危険な製品です。この分類に入る製品からのレーザ光は、直径の大きな光や拡散光を放射し、ビーム径を小さくするために光を集光する光学素子やイメージング用の光学素子を使わない限り、通常はMPEを超えることはありません。 しかし、光を再び集光した場合は危険性が増大する可能性があるので、このクラスの製品であっても、別の分類に移動する場合があります。 Class 1M
2クラス2のレーザ製品は、その出力が最大1 mWの可視域での連続放射光に限定されます。瞬目反射によって露光が0.25秒までに制限されるので、安全と判断されるクラスです。 このクラスの光は、可視域(400~700 nm)に限定されます。 Class 2
2Mこのクラスのレーザ製品のビーム光は、瞬目反射があるので、光学機器を通して見ない限り安全であると分類されています。 このクラスは、レーザ光の半径が大きい場合や拡散光にも適用されます。 Class 2M
3Rビーム内観察を行わなければ、このクラスのレーザ製品は安全とみなされます。 このクラスでは、MPE値を超える場合がありますが、被害のリスクレベルは低いクラスです。 可視域の連続波のレーザの出力パワーは、このレベルでは5 mWまでとされています。 Class 3R
3Bクラス3Bのレーザは、直接ビームを見た場合に危険なクラスです。 ただし、拡散反射は有害ではありません。 このクラスで装置を安全に操作するには、ビームを直接見る可能性のあるときはレーザ保護眼鏡を装着する必要があります。さらに、インターロック機能付きの自動表示灯等の警報装置を設け、それらがONにならない限り、レーザがONにならないようにすることが求められます。 クラス3Bのレーザ機器には、キースイッチと安全保護装置が必要です。 Class 3B
4このクラスのレーザは、皮膚と目の両方に損傷を与える場合があり、これは拡散反射光でも起こりうるとみなされています。 このような被害は、ビームが間接的に当たった場合や非鏡面反射でも起こることがあり、艶消し面での反射でも発生することがあります。 このレベルのレーザ機器は細心の注意を持って扱われる必要があります。 さらに、可燃性の材質を発火させることもあるので、火災のリスクもあるレーザであるとみなされています。 クラス4のレーザには、キースイッチと安全保護装置が必要です。 Class 4
全てのクラス2以上のレーザ機器には、上記が規定する標識以外に、この三角の警告標識が表示されていなければいけません。 Warning Symbol
