分布帰還型量子カスケードレーザー(QCL)、Dマウント型


  • DFB Quantum Cascade Lasers Designed for OEM Integration
  • Center Wavelength between 7.00 and 8.00 µm (1429 and 1250 cm-1)
  • 100 mW Typical Output Power
  • Custom Wavelengths, Packages, and Output Powers
    Available upon Request

QD7500DM1

D-Mount Package,
4.5 mm Cavity Length

(Linewidth Shown is Limited by Measurement Resolution)

Related Items


Please Wait
MIR Laser Types
Fabry-PerotTO Cans
Two-Tab C-Mount
D-Mount
Turnkey
Distributed
Feedback
Two-Tab C-Mount
D-Mount
HHL
Turnkey
アイコン等について
info icon

下記の表内にある青いInfoアイコンをクリックすると、各製品の仕様と図面がご覧いただけます。

info icon

型番横の赤いアイコンをクリックすると、補足資料をダウンロードすることができます。

Choose Item

下記の「Choose Item」をクリックすると、在庫品のシリアル番号と実際の中心波長をご確認いただけます。シリアル番号横の赤いアイコンをクリックすると、シリアル番号毎のL-I-V特性やスペクトル測定値がご覧いただけます。

特長

  • 単一波長の分布帰還型(DFB)量子カスケードレーザ(QCL)
  • コンパクトなDマウント型(12.0 mm × 4.5 mm × 2.8 mm)で小さなアセンブリに対応
  • 中心波長:7.00~8.00 µm(1429~1250 cm-1)
  • 出力波長(波数)は1~2 cm-1の範囲でチューニング可能
  • 出力パワー(CW):100 mW(典型値)
  • チップ温度測定用サーミスタが内蔵
  • 化学分析、センシング、赤外線妨害などで使用
  • カスタム仕様のパッケージや波長(3~12 µm)でのご提供も可能です。

組み込み用に設計されているDマウント型量子カスケードレーザ(QCL)は、当社製品の中で最もコンパクトな中赤外レーザです。共振器長が6.0 mmまたは7.5 mmの当社のDマウント型ファブリペローレーザと同様に、こちらのDマウント型分布帰還型(DFB)レーザの発光部の高さはDマウント底部から2.6 mmです。しかし、共振器長は4.5 mmとなっています。銅製のDマウントは、熱伝導率が高く放熱に優れています。また取り付け用に幅1.4 mmのザグリ穴スロットが2つ加工されています。

駆動用の電源は2つの大きな面積の金電極から供給され、これらはワイヤーボンディングやプローブの接続に適しています。レーザはDマウントから電気的に絶縁されています。内蔵のサーミスタは、制御用の温度測定をリアルタイムで行います。レーザに許容される最大熱負荷は7.2 Wです。よって、熱が蓄積しないよう熱伝導性の良い筐体に取り付ける必要があります。これらのレーザーパッケージの取扱いについての情報は「取り扱い」タブをご覧ください。

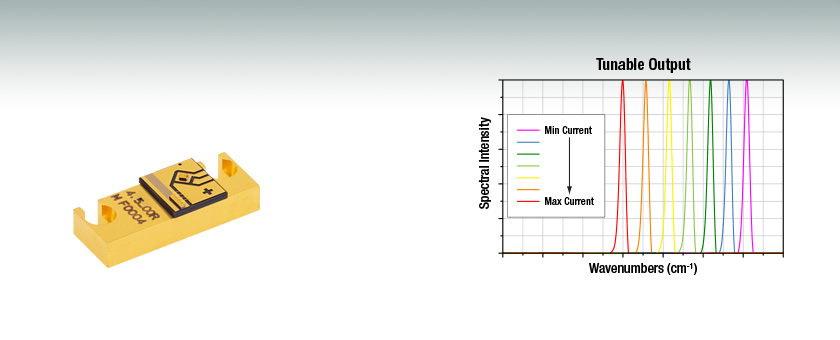

分布帰還型のQCLは、特定の中心波長で発光し、シングル空間モードで動作します。入力電流を調整することで、出力波長(波数)を1~2 cm-1の狭い範囲でチューニングできます。化学センシングや試料分析の用途に適しています。シリアル番号付きの1つ1つの製品について、出荷前に、その出力スペクトル、光パワー、L-I-V特性を自動試験装置により測定しています。測定結果は下記、ならびにレーザと共に発送されるデータシートに記載されています。

Dマウント型QCLの後端面はコーティング無し、前端面はコーティング無しまたはARコーティング付きです(詳細は「外観」のタブをご覧ください)。こちらのQCLレーザはCW出力用です。パルス出力も可能ですが、その場合は電流によるチューニングはできませんし、また性能も保証されません。レーザにはモニタ用フォトダイオードが内蔵されていないため、定光出力モードで動作させなければなりません。

産業用および学術研究用に、2タブ型Cマウントパッケージの分布帰還型ファブリペロー型の量子カスケードレーザを製造しています。こちらのパッケージはDマウントよりも扱いやすく、Cマウント型レーザ用マウントLDMC20を使用すると、当社のSM1レンズチューブ30 mmケージシステム60 mmケージシステムに接続できます。

High-Power QCLs
Click to Enlarge

カスタム仕様DFBレーザとしてご提供可能な波長


カスタム波長のDFB量子カスケードレーザ(QCL)について

当社ではカスタム仕様への対応、ならびに組み込み用の量子カスケードレーザ(QCL)の量産に対応しています。自社のレーザ製造工場(米国Maryland州Jessup)では3 µm~12 µmのチップを在庫しており、DFBレーザをご希望の中心波長と波長精度でご提供可能です。



詳細については「カスタム対応/組み込み用途」のタブをご覧ください。価格等の詳細については当社までお問い合わせください。

Table Key
Current Controllers
Dual Current / Temperature Controllers

電流ならびに温度コントローラ

下の表には当社の中赤外域レーザに対応するコントローラを掲載しています。 1つ目の表は、特定の中赤外域レーザに対応するコントローラのリストです。2つ目の表には、各コントローラに関する情報を抜粋して掲載しています。 詳細については、表内の各コントローラ型番のリンクをクリックしてご覧ください。 当社では特にコントローラITC4002QCLおよびITC4005QCLをお勧めしています。それぞれ17 Vと20 Vという高いコンプライアンス電圧で設計されています。 どちらかを使用することにより、当社の中赤外域レーザすべての電流および電圧の仕様がサポートされています。 特定の製品のL-I-Vとスペクトルの測定データはシリアル番号毎に、下記の型番の隣の「Choose Item」をクリックし、シリアル番号横の赤い資料アイコンをクリックするとご覧いただけます。

レーザとコントローラの対応表

Laser Item #WavelengthCurrent ControllersDual Current / Temperature Controllers
  Small BenchtopLarge BenchtopRack MountedLarge BenchtopRack Mounted
QD7500DM17.00 - 8.00 µm
(1429 - 1250 cm-1)
---ITC4002QCL, ITC4005QCL-



コントローラのセレクションガイド

Controller Item #Controller TypeController PackageCurrent RangeCurrent ResolutionVoltage
ITC4002QCLCurrent / TemperatureLarge Benchtop
(263 x 122 x 307 mm)
0 to 2 A100 µA (Front Panel)
32 µA (Remote Control)
17 V
ITC4005QCL0 to 5 A100 µA (Front Panel)
80 µA (Remote Control)
20 V

注意事項

  • 外部温度調節器をご用意ください
    (例:ヒートシンク、ファン、水冷式装置など)
  • レーザ用に設計された定電流源をご使用ください。
  • 静電気防止策を講じてください。
  • 電気接続の際はご注意ください。

禁止事項

  • 放熱グリースは使用しないでください。
  • レーザを煙、埃、油、粘着フィルム、またはフラックスによる煙に触れさせないでください。
  • レーザに息を吹きかけないでください。
  • レーザーパッケージを落とさないでください。
  • Dマウントレーザには、はんだ付けはできません。

Dマウント型レーザの取扱いについて

製品への恒久的なダメージを避けるため、Dマウント型レーザは、適切な取り扱い方法、ならびに使用方法を守る必要があります。 動作上の問題点のご相談については当社までご相談ください。

静電気防止対策を講じてください。
このレーザは静電気に敏感なため、常に静電気防止策を講じる必要があります。

埃その他粒子の付着にご注意ください。
TO-CAN型やバタフライ型パッケージとは異なり、Dマウント型レーザのチップは、空気にさらされており、繊細なチップに対する保護がありません。特に、レーザ端面の汚染は防ぐ必要があります。レーザに息を吹きかけたり、煙、埃、油、または粘着フィルムに触れさせないようご注意ください。埃の蓄積には特に敏感です。通常の動作時に燃えた埃がレーザの端面に小さな染みを作り、レーザの早期劣化につながります。Dマウント型レーザを長時間にわたりクリーンルームの外で動作させる場合は、レーザを容器に密閉し、埃の蓄積を防ぐ必要があります。

レーザ用に設計された電流源をご使用ください。
こちらのレーザは、「ドライバ」タブに記載されているようなレーザ用に設計された高品質な定電流ドライバが必要となります。研究用途向けの電源には、安定した動作に必要な低電流ノイズ機能が備わっていないことがあります。また、電流スパイクが抑制されない場合、製品に即時に恒久的なダメージを招く可能性があります。

レーザ温度を調節してください。
レーザの動作には温度調節が必要です。温度調節器は、レーザの最大動作電流と最大順方向電圧の積と同等の熱負荷を放熱しなければなりません。当社のレーザQD7500DM1では、この値は7.2 Wです。

Dマウントパッケージの底面は、ヒートシンクがきちんと熱的接触するよう機械加工されています。ヒートシンクがアクティブに制御され、適切な熱伝導が確実に行われることが理想とされます。熱電冷却器(TEC)がこの役割に適しており、またあらゆる標準的なPIDコントローラに簡単に組み込むことが可能です。

ファンによりTECの熱が奪われ、熱暴走防止につながります。ただし、ファンの風がレーザ装置またはレーザ光に直接当たらないようにしてください。温度調節に水冷式装置を用いることも可能です。このパッケージに放熱グリースを使用すると、グリースがしみ出し、レーザ端面を汚染する要因となりますのでご使用にならないでください。放熱グリースの代わりに熱分解グラファイトは使用可能です。

ご用途にあった温度コントローラの選択についての詳細は当社までお問い合わせください。

電気接続の際のご注意
Dマウントレーザでは、はんだ付けはできません。推奨できる方法は、ワイヤーボンディングまたはプローブ接続のみです。

物理的な取り扱いは最小限に留めてください。
パッケージの取り扱いについてはいかなる場合も汚れや損傷のリスクが伴うため、動かす際には事前準備と注意が必要です。機械的衝撃は防ぐことが重要です。レーザーパッケージをどの高さから落としても恒久的な故障につながる恐れがあります。

Laser Package Differences
Click to Enlarge

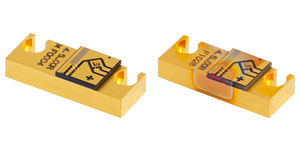

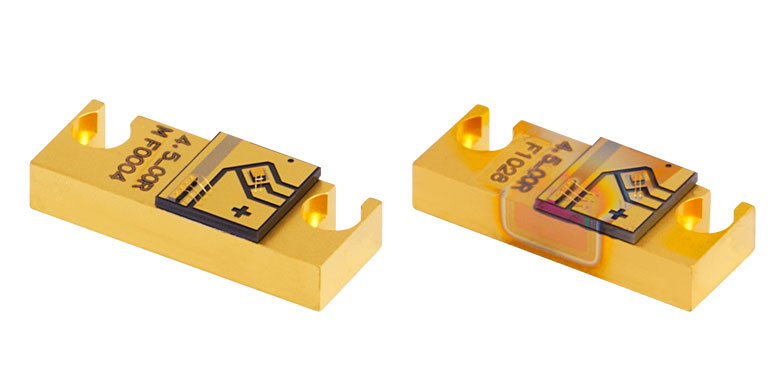

Dマウントレーザ。コーティング無しの前端面(左)とARコーティング付きの前端面(右)

外観

レーザ製品は発送前に自動試験装置によって仕様値を満たしているかテストされています。試験装置は、出力スペクトル、光パワー、L-I-V特性を測定します。測定値は、シリアル番号のついた各レーザとともに発送されるデータシートに記載されています。また、L-I-V特性は、下記「Choose Item」をクリックした後現れる赤い資料アイコン(info icon)をクリックしてもご覧いただけます。

レーザによっては仕様値の光パワーを満たすために、前端面に反射防止(AR)コーティングを施す必要があります。その結果、完成品は右の写真のように外観が異なります。外観の違いは規定のパラメータ内で動作されているレーザの性能に影響を及ぼすものではありません。発送される製品はすべてバーンインが行われ、当社の厳しい光学性能、信頼性、ならびに環境試験に合格しています。

Laser Packages of QCLs
Click to Enlarge

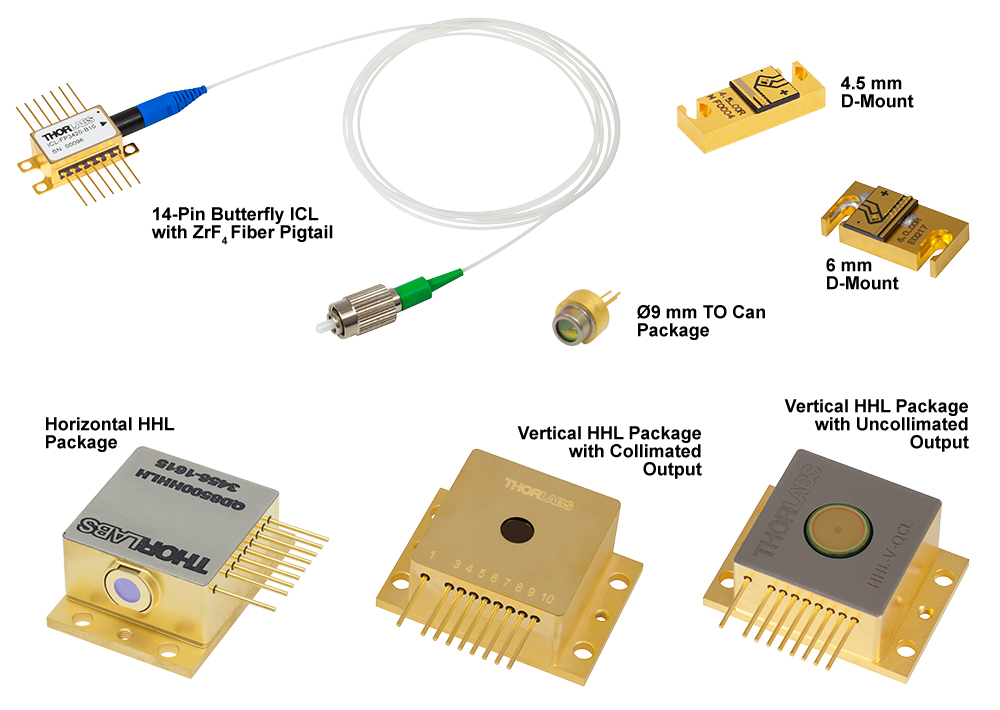

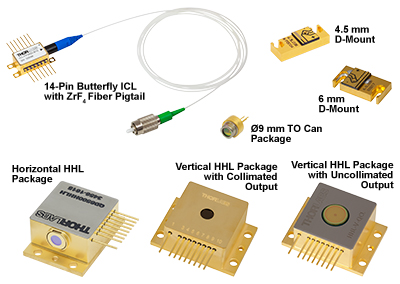

ご提供可能なパッケージ例
Wire Bonding
Click for Details

Cマウント上の量子カスケードレーザのワイヤーボンディング

カスタム対応/組み込み用量子カスケードレーザおよびインターバンドカスケードレーザ

米国Maryland州Jessupにある当社の半導体製造工場では、パッケージされた中赤外レーザや利得チップを製造しています。当社の技術チームが、工場内でエピタキシャル成長、ウェハ加工、およびレーザーパッケージを行っています。3 µm~12 µmのチップを在庫しており、また当社の垂直統合型の施設ではユニークな要求にも対応できるよう十分な設備を整えております。

高出力ファブリペロー型量子カスケードレーザ(QCL)
ご注文に応じてマルチワット出力のファブリペローレーザをご提供可能です。出力パワーは、波長やご希望のパッケージなどに依存します。

カスタム波長のDFB量子カスケードレーザ(QCL)
分布帰還型(DFB)量子カスケードレーザ(QCL)を、ご希望の中心波長と波長精度でご提供いたします。ご注文の際には、お話を伺うことにより使用条件に合った製品のご提案が可能です。

下のグラフと右の写真ではご提供可能な製品例をご紹介しています。詳細については「当社の半導体製造能力」のページをご覧ください。

Contact Thorlabs

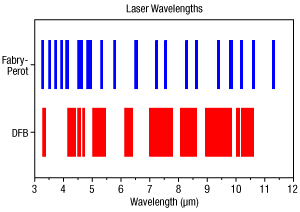

Custom QCL Wavelengths
Click to Enlarge

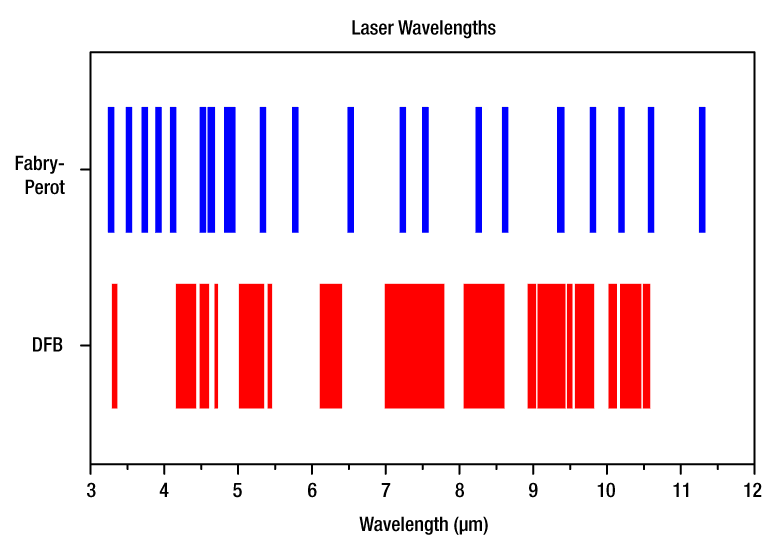

カスタムQCLならびにICLとしてご提供可能な波長
High-Power QCLs
Click to Enlarge

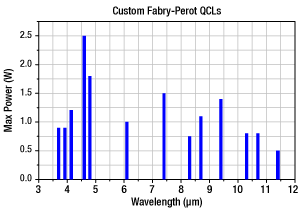

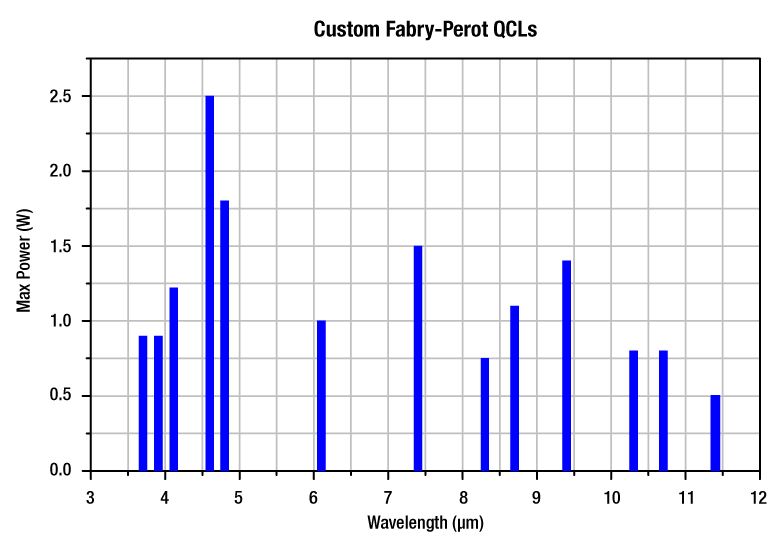

カスタム仕様のファブリペロー型QCLの最大出力
QCL Gain Chips
Click to Enlarge

ご提供可能な利得チップ材料のELスペクトル
