パージコネクター、SM1レンズチューブ用


  • Connects Purge Gas to Optical Beam Path Enclosed by SM1 Lens Tubes
  • Hose Barb Compatible with 3/16" Internal Diameter Tubing
  • Compatible with 30 mm Cage Systems

CPPC

Purge Connector
for SM1 Lens Tubes

Application Idea

Two CPPC Purge Connectors can be used
for Intake and Exhaust in a Closed-Loop Configuration

Related Items


Please Wait

Click to Enlarge
View Imperial Product List
型番数量Description
CPPC2Ø1インチレンズチューブ用パージコネクタ、#8-32タップ穴(インチ規格)
PACU21ドライエアサーキュレーターユニット
SM1L102SM1レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
SM1T101SM1カプラ、外ネジ付き、長さ25.4 mm、ロッキングリング2個付き
SM1NT11SM1ロッキングリング、外径Ø31.8 mm、スパナレンチ用スロット付き
SM1L201SM1レンズチューブ、ネジ深さ50.8 mm、固定リング1個付属
View Metric Product List
型番数量Description
CPPC/M2Ø25 mm~Ø25.4 mm(Ø1インチ)レンズチューブ用パージコネクタ、M4タップ穴(ミリ規格)
PACU21ドライエアサーキュレーターユニット
SM1L102SM1レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
SM1T101SM1カプラ、外ネジ付き、長さ25.4 mm、ロッキングリング2個付き
SM1NT11SM1ロッキングリング、外径Ø31.8 mm、スパナレンチ用スロット付き
SM1L201SM1レンズチューブ、ネジ深さ50.8 mm、固定リング1個付属
ドライエアサーキュレーターユニットPACU2は閉ループ構成で最適に動作します。

Click to Enlarge

2個のレンズチューブSM1L10に取り付けたパージコネクタCPPC(/M)の断面図

特長

SM1レンズチューブ用パージコネクタCPPC/Mを用いると、密閉したSM1レンズチューブシステムを、ホースバーブを介して当社のドライエアサーキュレーターユニットPACU2に接続できます。バーブはPACU2システムの付属品や下記のチューブなど、内径が4.8 mmのチューブに対応します。パージコネクタはSM1レンズチューブやアクセサリの取り付け用にSM1内ネジが付いています。またØ6 mmの内孔が4つ付いており、当社の30 mmケージシステムに対応します。厚さは19 mmです。ケージは2 mm六角穴付きの止めネジ(セットスクリュ)で固定します。またケージプレートの底面と側面にはポスト取り付け用のM4取付け穴も付いています。

当社のドライエアサーキュレーターユニットと組み合わせて使用するときは、パージコネクタCPPC/Mを2個以上使用することをお勧めいたします。PACU2には供給用と回収用の2か所の接続口があります。また、乾燥剤フィルタと粒子フィルタが直列に入っており、閉ループの実験セットアップに非常にクリーンで乾燥した空気を提供することができます。

:パージコネクタCPPC/Mは、レンズチューブで密閉されたビーム路内の空気のパージや浄化を使用目的としています。レンズチューブに気密性はなく、加圧状態や真空での使用には適していません。ネジをシーラントやテープで止めないでください。


Posted Comments:
Kohei Matsumoto  (posted 2024-08-29 20:06:36.47)
I am considering an optical path purge system. We intend to send dry air supplied from an air dryer to the optical path through the CPPC. I have a question about the air piping. When supplying dry air to the optical path, is it desirable to use piping that is branched from the main stream to fill the optical path?
jdelia  (posted 2024-09-27 09:25:07.0)
Thank you for contacting Thorlabs. As this is an application-specific question and not directly concerning the use of our part CPPC, we unfortunately would not be able to provide comment on this inquiry. I have reached out to you individually via email to check whether you need anything clarified regarding the CPPC or had any specific questions on its functionality.
Back to Top

パージコネクタ、SM1レンズチューブ用

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CPPC Support Documentation
CPPCCustomer Inspired! Ø1インチレンズチューブ用パージコネクタ、#8-32タップ穴(インチ規格)
¥7,180
3 Weeks
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CPPC/M Support Documentation
CPPC/MCustomer Inspired! Ø25 mm~Ø25.4 mm(Ø1インチ)レンズチューブ用パージコネクタ、M4タップ穴(ミリ規格)
¥7,180
Today
Back to Top

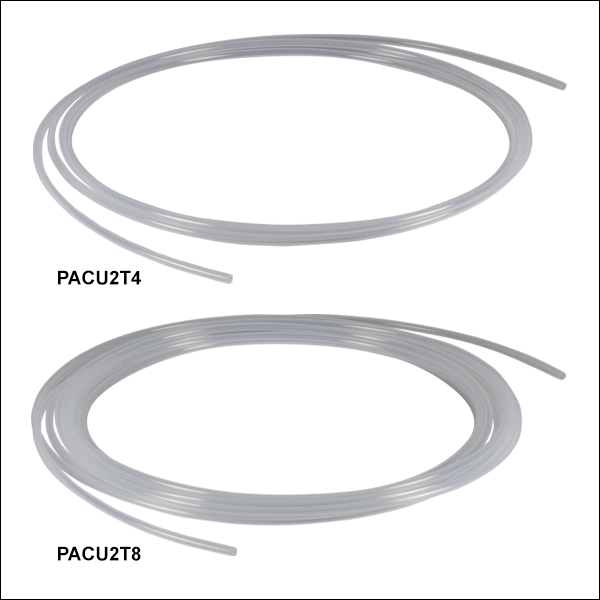

パージガス用チューブ

  • レンズチューブ用パージコネクタCPPC/M(上記参照)に対応する低ガス放出チューブ
  • 内径4.6 mm x 外径6.4 mm、1 MPa @ 20 °C
  • 連続動作温度: -20 °C~200 °C
  • 長さ: 4 mならびに8 mをご用意

こちらの低ガス放出チューブは、パージコネクタCPPC/Mと使用して空気または不活性ガス(N2)を密閉されたSM1レンズチューブシステムに供給します。チューブPACU2T4はドライエアサーキュレーターユニットPACU2に付属しています。このチューブは高純度の維持が重要な用途にお使いいただけ、摩耗や一般的な化学薬品への耐性があります。最大圧力定格は20 °Cにおいて1 MPaで、長さは4 m(型番PACU2T4)と8 m(型番PACU2T8)をご用意しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PACU2T4 Support Documentation
PACU2T4低ガス放出チューブ、内径4.6 mm x 外径6.4 mm、長さ4 m
¥6,028
3 Weeks
PACU2T8 Support Documentation
PACU2T8低ガス放出チューブ、内径4.6 mm x 外径6.4 mm、長さ8 m
¥10,481
3 Weeks
