Products Homeターンキー式中赤外域(MIR)レーザーシステム
- Plug-and-Play Benchtop Laser Systems
- Fabry-Perot (4.00 µm, 4.55 µm, or 10.5 µm) or Distributed Feedback (4 - 5 µm or 9 - 10 µm)
- Collimated CW Output

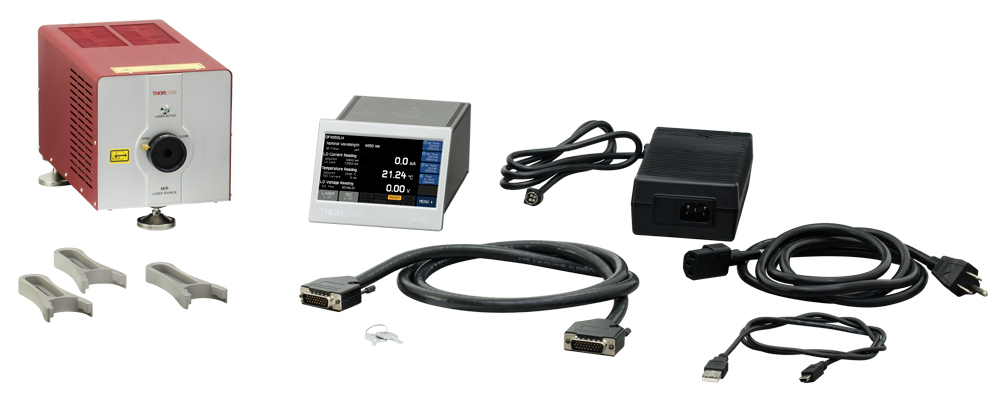

- Each System Includes a Laser Head & Touchscreen Controller
MLQF4550
4.55 µm CWL, 250 mW
Fabry-Perot Laser
Please Wait
Click to Enlarge
タッチパネル式コントローラーインターフェイス
ターンキー式中赤外域レーザーシステムには、すべてのレーザーパラメータが操作可能なタッチパネル式コントローラが付属しています。詳細については「コントローラのインターフェイス」タブをご覧ください。
| MIR Laser Types | |
|---|---|
| Fabry-Perot | TO Can |
| Two-Tab C-Mount | |
| D-Mount | |
| HHL | |
| Turnkey | |
| Distributed Feedback | Two-Tab C-Mount |
| D-Mount | |
| HHL | |
| Turnkey | |
ターンキー式量子カスケードレーザ(QCL)
- 標準品としてご用意しているファブリペローレーザ
- 中心波長：4.00 µm、4.55 µm、10.5 µm
- 光出力パワー
- MLQF4000、MLQF4550: 250 mW以上
- MLQF10500: 200 mW以上
- 広帯域光の出力
- 標準品としてご用意している分布帰還型(DFB)レーザ
- 単一周波数出力、中心波長： 4～5 µm、9～10 µm
- 光出力パワー
- MLQD4500: 40 mW(典型値)
- MLQD9500: 30 mW(典型値)
- 中心波長は1～5 cm-1の範囲でチューニングが可能(製品固有のデータシートをご参照ください)
- 3～12 µmのファブリペローレーザとDFBレーザは、受注生産品としてご提供(下のグラフをご覧ください)
- 操作が容易なタッチパネル式コントローラ
- 最高周波数100 kHzまでの内部および外部変調が可能
- インターロック回路および手動操作のシャッタを内蔵
- より高出力のレーザもご提供可能(当社までお問い合わせください)
当社のターンキー式中赤外域レーザは、中赤外域のコリメートされたCW光を出力するレーザーシステムで、すぐに使えてメンテナンスも容易な製品です。レーザーシステムは、単一空間モードの量子カスケードレーザーヘッドと、それを操作するための4.3インチ液晶ディスプレイの付いたタッチパネル式電流・温度コントローラで構成されています。当社のパッケージ型中赤外域レーザーチップの品質試験と同じ自動試験装置を使用して、工場で各レーザーヘッドの波長とL-I-V特性を測定し、その試験結果をレーザーヘッド筐体内のEEPROMに保存しています。コントローラはEEPROMに従って自動調整を行うため、接続するだけで校正済みの動作が可能になります。
一般にファブリペローレーザからは広帯域の高出力光が得られます。一方、DFBレーザからは単一波長の光が得られますが、その波長は1～5 cm-1の範囲(チップに依存します)でチューニング可能です(詳細は「仕様 」タブをご覧ください)。 標準品のファブリペローレーザの中心波長は4.00 µm、4.55 µm、10.5 µmのいずれかの帯域で、光出力は、MLQF4000とMLQF4550では250 mW以上、MLQF10500では200 mW以上です。標準品のDFBレーザの中心波長は4～5 µmまたは9～10 µmの範囲内にあります。この波長は温度と電流でわずかに調整できますが、調整範囲はデバイスによって異なります。各標準品についての工場で測定されスペクトル、出力パワー、ビームプロファイル等の情報は、下記の「Choose Item」をクリックしてご覧いただくことができます。また中心波長が3～12 µmのファブリペローレーザおよびDFBレーザもカスタム品としてご提供可能ですので、当社までお問い合わせください。
タッチパネル式コントローラ
このコントローラでは、レーザ出力のローカル制御およびリモート制御が可能です。抵抗膜方式のタッチパネルを使用しているため、手袋などの保護具を使用していても操作が可能です。インターフェイスのスクリーンショットは「コントローラのインターフェイス」タブでご覧いただけます。コントローラの背面にはSMAコネクタが3つ付いています。これらは、正弦波、三角波、または矩形波信号を入力する外部変調用入力端子、DFBレーザの出力光を吸収スペクトル線に精密に同調させたり、エラー信号をフィードバックして波長をロックしたりするためのチューニング用外部入力端子、およびTTL同期信号の出力端子です。インターロック接続用の2.5 mmモノラルジャックと、接地ピン用の4 mmバナナジャックが付いています。また、USB 2.0 Mini-Bコネクタに接続して、C、C++、C#、LabVIEW®、LabWindows™/CVI、またはVisual Studioで書かれたお客様のソフトウェアにより、リモート操作することも可能です。
空冷型レーザーヘッド
レーザヘッドには、レーザーチップとコリメート用非球面レンズが入っています。レーザーヘッドとコントローラは付属のHD DB26ケーブルだけで接続されます。コントローラは、内蔵のサーミスタとTEC素子を用いて、レーザーチップの温度設定とアクティブな温度制御を行うことができます。また過熱した場合は自動的にシャットオフして、レーザを熱的ダメージから保護します。チラーは必要ありません。
3本の取付け脚SWB/Mが付いており、ビームの高さは67.0 mm(公称値)になります。これらの取付け脚は個別に調整が可能で、±10.0 mmの範囲でビーム高の粗調整が可能であるとともに、スイベルジョイントも付いています。そのため、レーザの光学テーブルに対するレベルを保ちながら、ビームポインティングを調整できます。取付け脚をクランプフォークで固定すると、各脚の角度も固定されます。レーザーヘッドにはクランプフォークCF175が3個付属しています。
レーザーヘッドの上面、側面、底面には通気孔が付いております。レーザーシステムを取り付ける際は、空気循環のために通気孔の周囲には十分なスペースを確保してください。取付け脚を取り外した状態では、レーザーヘッドは動作させないでください。
ファブリペローレーザーヘッド
| Optical Specifications | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Item # | MLQF4000 | MLQF4550 | MLQF10500 | |||||||
| Characteristic | Minimum | Typical | Maximum | Minimum | Typical | Maximum | Minimum | Typical | Maximum | |
| Center Wavelength | 3.90 µm | 4.00 µm | 4.10 µm | 4.45 µm | 4.55 µm | 4.65 µm | 10.0 µm | 10.5 µm | 11.5 µm | |
| Optical Output Powera | 250 mW | - | < 500 mWb | 250 mW | - | < 500 mWb | 200 mW | - | < 500 mWb | |
| Spectral Bandwidth (5 - 95% Integrated Power) | - | 130 nm | - | - | 130 nm | - | - | 300 nm | - | |
| Beam Pointing | Horizontal | -0.3° | 0° | +0.3° | -0.3° | 0° | +0.3° | -0.3° | 0° | 0.3° |
| Verticalc | -0.3° | 0° | +0.3° | -0.3° | 0° | +0.3° | -0.3° | 0° | 0.3° | |
| Beam Divergenced | Horizontal | - | 3.5 mrad | - | - | 3.5 mrad | - | - | 6 mrad | - |
| Vertical | - | 3.0 mrad | - | - | 3.0 mrad | - | - | 6 mrad | - | |
| M2 (See Footnote a) | Horizontal | 1 | - | 1.3 | 1 | - | 1.3 | 1 | 1.1 | 1.3 |
| Vertical | 1 | - | 1.3 | 1 | - | 1.3 | 1 | 1.1 | 1.3 | |

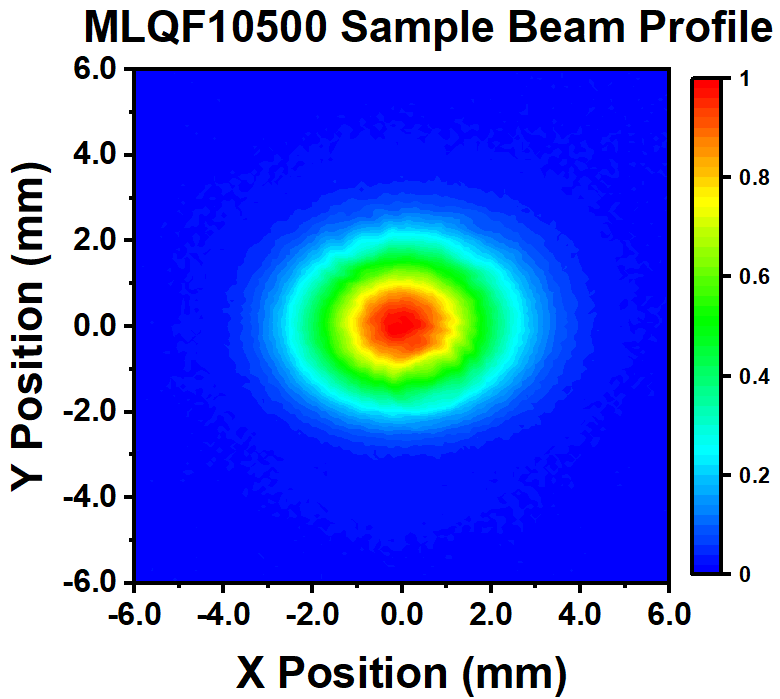

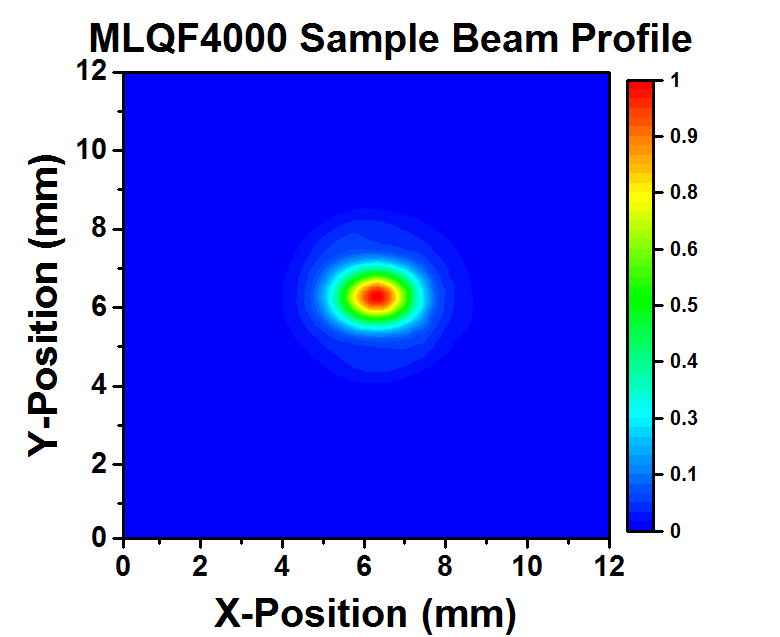

| Sample Beam Profile (Click to Enlarge) |  |  |  | |||||||

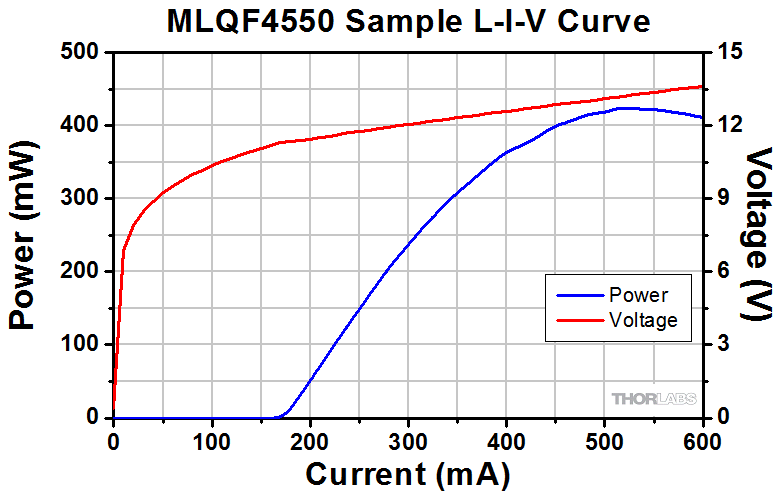

| Sample L-I-V Curve (Click to Enlarge) |  |  |  | |||||||
| Output Power Stability over Operating Temperature Rangee (+15 to +35 °C) | -3% | - | +3% | -3% | - | +3% | -3% | - | +3% | |
| Output Power Stability over 24 Hours at Room Temperature | -2.5% | - | +2.5% | -2.5% | - | +2.5% | -2.5% | - | 2.5% | |
| Laser Current | - | - | 1.2 A | - | - | 1.2 A | - | - | 1.2 A | |
| Physical Specifications | |
|---|---|
| Dimensions (W x H x D) | 114.0 mm x 132.8 mm x 208.4 mm (4.49" x 5.23" x 8.21") |
| Operating Temperature Rangea | +15 to +35 °C, Non-Condensing |
| Storage Temperature Range | 0 to +50 °C, Non-Condensing |
| Weight of Laser Head | 2.1 kg (4.6 lbs) |
| Laser Class | 3B (Output Power < 500 mw) |

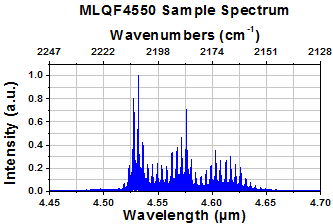

Click to Enlarge

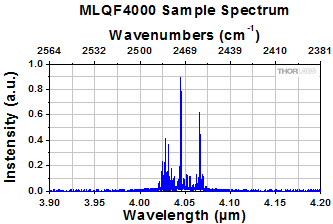

こちらのスペクトルのサンプルは25 °Cで測定されています。個々のデバイスでスペクトルは異なります。特定のシリアル番号の製品のスペクトルをご覧になりたい場合には、下記の「Choose Item」をクリックし、シリアル番号横の赤い資料アイコンをクリックしてください。ご紹介しているスペクトル特性以外のレーザが必要な場合は、当社までご連絡ください。
Click to Enlarge
こちらのスペクトルのサンプルは25 °Cで測定されています。個々のデバイスでスペクトルは異なります。特定のシリアル番号の製品のスペクトルをご覧になりたい場合には、下記の「Choose Item」をクリックし、シリアル番号横の赤い資料アイコンをクリックしてください。ご紹介しているスペクトル特性以外のレーザが必要な場合は、当社までご連絡ください。

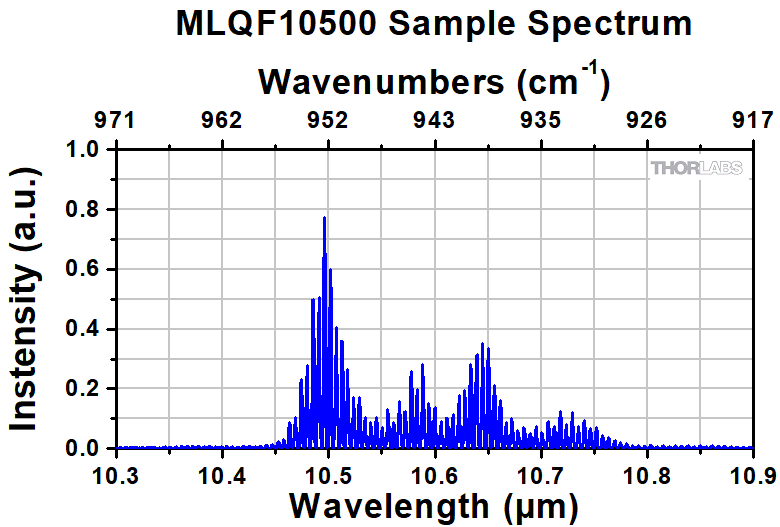

Click to Enlarge

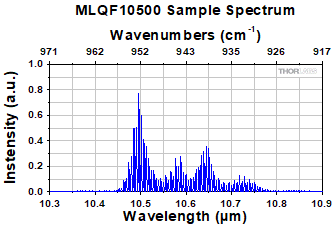

こちらのスペクトルのサンプルは25 °Cで測定されています。個々のデバイスでスペクトルは異なります。特定のシリアル番号の製品のスペクトルをご覧になりたい場合には、下記の「Choose Item」をクリックし、シリアル番号横の赤いアイコンをクリックしてください。ご紹介しているスペクトル特性以外のレーザが必要な場合は、当社までご連絡ください。
分布帰還型(DFB)レーザーヘッド
| Optical Specifications | |||||||
|---|---|---|---|---|---|---|---|
| Item # | MLQD4500 | MLQD9500 | |||||
| Characteristic | Minimum | Typical | Maximum | Minimum | Typical | Maximum | |
| Center Wavelength | 4.00 µm | - | 5.00 µm | 9.00 µm | - | 10.00 µm | |
| Optical Output Powera | 5 mW | 40 mW | - | 5 mW | 30 mW | - | |
| Side Mode Supression Ratio (SMSR) | 20 dB | - | - | 20 dB | - | - | |
| Beam Pointing | Horizontal | -0.3° | 0° | +0.3° | -0.3° | 0° | +0.3° |
| Verticalb | -0.3° | 0° | +0.3° | -0.3° | 0° | +0.3° | |
| Beam Divergencec | Horizontal | - | 3.5 mrad | - | - | 6 mrad | - |
| Vertical | - | 3.0 mrad | - | - | 6 mrad | - | |
| M2 (See Footnote a) | Horizontal | 1 | - | 1.3 | 1 | 1.1 | 1.3 |
| Vertical | 1 | - | 1.3 | 1 | 1.1 | 1.3 | |

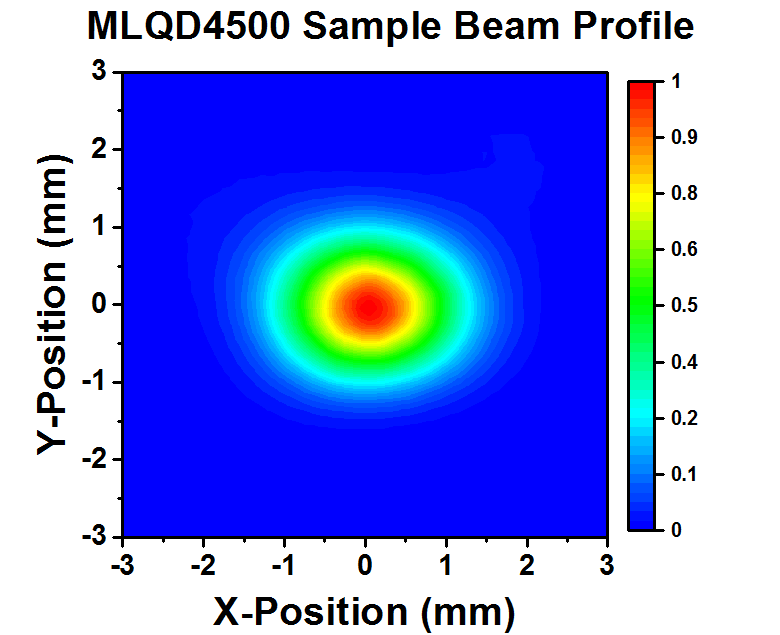

| Sample Beam Profile (Click to Enlarge) |  |  | |||||

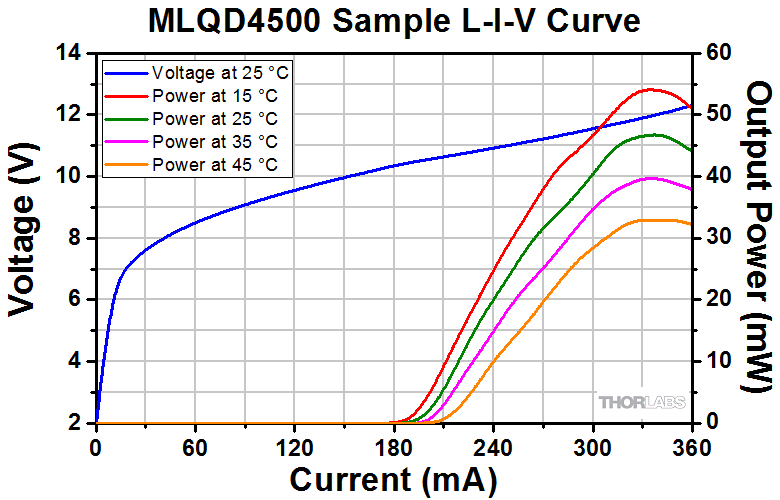

| Sample L-I-V Curve (Click to Enlarge) |  |  | |||||
| Sample Spectrum (Click to Enlarge) |  |  | |||||

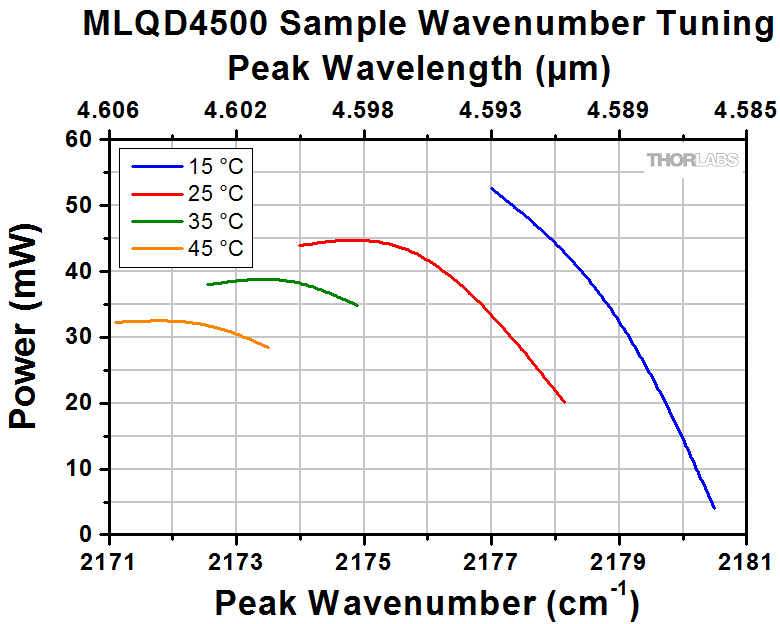

| Sample Wavelength Tuning (Click to Enlarge) |  |  | |||||
| Output Power Stability over Operating Temperature Ranged (+15 to +35 °C) | - | ±3% | - | - | ±3% | - | |
| Output Power Stability over 24 Hours at Room Temperature | - | ±2.5% | - | - | ±2.5% | - | |
| Output Wavelength Stability over Operating Temperature Rangee (+15 to +35 °C) | - | 0.125 cm-1 (0.25 nm) | - | - | - | 0.125 cm-1 (1.2 nm) | |
| Physical Specifications | |
|---|---|
| Dimensions (W x H x D) | 114.0 mm x 132.8 mm x 208.4 mm (4.49" x 5.23" x 8.21") |
| Operating Temperature Rangea | +15 to +35 °C, Non-Condensing |
| Storage Temperature Range | 0 to +50 °C, Non-Condensing |
| Weight of Laser Head | 2.1 kg (4.6 lbs) |
| Laser Class | 3B (Output Power < 500 mw) |
レーザーコントローラMLSC
| Laser Controller Specifications | Laser Controller Setting (If Applicable)a | Front Panelb | Remote Controlb | ||
|---|---|---|---|---|---|
| Laser Current Control | |||||
| Polarity | Cathode Grounded (CG) | ||||
| Current Control Range | 0 to 1.2 Ac | ||||
| Current Control Resolution | 100 µA | 20 µA | |||
| Current Control Accuracy | ±(0.1% + 500 µA) | ||||
| Current Limit Range | 10 mA to 1.2 Ac | ||||
| Current Limit Resolution | 100 µA | 20 µA | |||
| Current Limit Accuracy | ±(0.2% + 1 mA) | ||||
| Noise and Ripple (Typical; RMS; 10 Hz to 10 MHz; Current ＜ 600 mA; 33 Ω Load) | Noise Reduction Off | 10 µA | |||
| Noise Reduction On | 5 µA | ||||
| Drift (24 Hours; Typical; 0 Hz to 10 Hz; at Constant Ambient Temperature) | ＜50 µA | ||||
| Temperature Coefficient | ＜50 ppm / °C | ||||
| Laser Compliance Voltage | |||||
| Compliance Voltage | 20 V | ||||
| Compliance Voltage Measurement Resolution | 10 mV | 1 mV | |||
| Compliance Voltage Measurement Accuracy | ±(0.2% + 10 mV) | ||||
| Internal Modulation | |||||
| Amplitude of Modulation Current | 0 mA to Current Limit (Peak to Peak) See Laser Setup Screen in Controller Interface Tab | ||||
| Sine Wave Bandwidth | Noise Reduction Off | 10 Hz to 100 kHzd | |||
| Noise Reduction On | 10 Hz to 1 kHz | ||||
| Triangle Wave Bandwidth | Noise Reduction Off | 10 Hz to 10 kHz | |||
| Noise Reduction On | 10 Hz to 300 Hz | ||||
| Square Wave Bandwidth | Noise Reduction Off | 10 Hz to 10 KHz | |||
| Noise Reduction On | 10 Hz to 300 Hz | ||||
| External Modulation Input (3 dB Bandwidth; for Small Signals ＜±5% of Maximum Drive Current of 1.2 A; Measured with 5 Ω Load) | |||||
| Input Connector | SMA Connector | ||||
| Input Voltage Range | -10 to +10 V | ||||
| Input Impedance | 10 kΩ | ||||
| External Modulation Coefficient | Low Sensitivity | 12 mA/V ± 5% | |||
| High Sensitivity | 120 mA/V ± 5% | ||||
| Sine Wave Bandwidth | Noise Reduction Off | DC to 100 kHz | |||
| Noise Reduction On | DC to 4 kHz | ||||
| Triangle Wave Bandwidth | Noise Reduction Off | DC to 40 kHz | |||
| Noise Reduction On | DC to 1.5 kHz | ||||
| Square Wave Bandwidth | Noise Reduction Off | DC to 20 kHz | |||
| Noise Reduction On | DC to 1 kHz | ||||
| Tune Input | |||||
| Input Connector | SMA Connector | ||||
| Input Voltage Range | -10 to +10 V | ||||
| Input Impedance | 10 kΩ | ||||
| Tune Modulation Coefficient | 6 mA/V ± 5% | ||||
| Sync Output | |||||
| Output Connector | SMA Connector | ||||
| Logic Level | TTL | ||||
| Low Level | ＜0.3 V | ||||
| High Level | ＞2.5 V (50 Ω Load) ＞3.5 V (10 kΩ Load) | ||||
| Delay in Modulated Current with Respect to Sync Output | Noise Reduction Off | 3 µs | |||
| Noise Reduction On | 30 µs | ||||
| Temperature Control | |||||
| Temperature Control Rangee (Tset) | 0 to +50 °C | ||||
| Temperature Resolution | 0.01 °C | ||||
| Temperature Stability (24 Hours; Typical) | ＜0.005 °C | ||||
| Temperature Window Setting Rangee (Twin) | 0.01 to 25.0 °C | ||||
| Delay for Protection Reset | 0 to 600 s | ||||
| General Laser Controller Specifications | |
|---|---|
| Safety Features | Interlock, Keylock Switch, Laser Current Limit, Soft Start, Overtemperature Protection, Temperature Window Protection, and Switch-On Delay (3 to 60 s) |
| Display | 4.3" LCD TFT, 480 x 272 Pixels |
| Connector for DC Power Input | 4-Pin Mini-DIN Connector |
| Connector for External Modulation Input | Female SMA |
| Connector for Tune Input | Female SMA |
| Connector for Sync Output | Female SMA |
| Connector for Interlock and Laser On Signal | 2.5 mm Mono Jack |
| Connector for USB Interface | USB Type Mini-B |
| Chassis Ground Connector | 4 mm Banana Jack |
| Warm-Up Time for Rated Accuracy | 30 min |
| Power Input | 100 to 240 VAC ± 10%; 47 to 63 Hz |
| Maximum Power Consumption | 180 VA |
| Dimensions (W x H x D) | 112.0 mm x 85.0 mm x 197.3 mm (4.41" x 3.35" x 7.77") |
| Weight (with Power Supply) | 1.6 kg (3.52 lbs) |
| Operating Temperature | 0 to +40 °C |
| Storage Temperature | -40 to +70 °C |
コントローラのインターフェイス

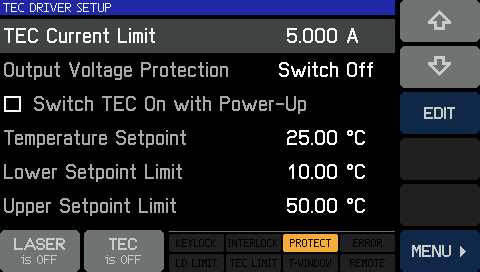

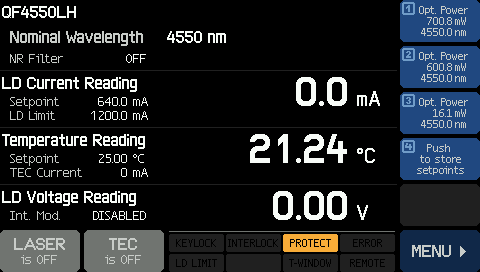

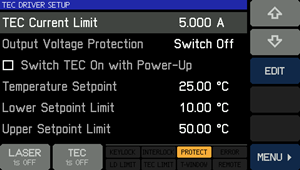

タッチパネル式コントローラは直観的に操作できる2段階のメニュー階層を使用しています。ホーム画面ではレーザの設定値や実際の値を表示し、メニュー画面からはすべての設定画面にアクセスできます。レーザの動作パラメータには大きな文字が使用されているので、離れた位置からでも簡単に読めます。
パラメータを変更するときは、指またはスタイラスペンでタップするだけで編集可能になります。ホーム画面やメニュー画面には、パラメータ編集時以外はワンタップで戻れます。
画面下の固定されたステータスバーには、レーザならびにTECの切り替え(On/Off)スイッチのほか、キーロック、インターロック回路、レーザの過熱保護回路、そして電流リミット値に関するステータスインジケータが表示されます。
主要画面
Click to Enlarge

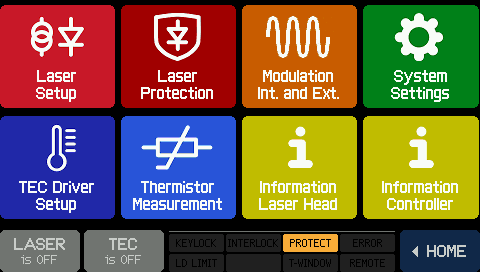

ホーム画面
ホーム画面ではレーザの設定値と実際の値を表示するほか、ユーザ定義の4つの設定値へのアクセスができます。コントローラに電源が入ると、最後に使用した設定が表示されます。
Click to Enlarge
変調設定画面
内部変調では、正弦波による最大周波数範囲は10 Hz～100 kHz、三角波と矩形波の場合は10 Hz～10 kHzです。コントローラのSMAコネクタを通じて外部変調する場合は、DC～100 kHzの変調に対応しています。
Click to Enlarge

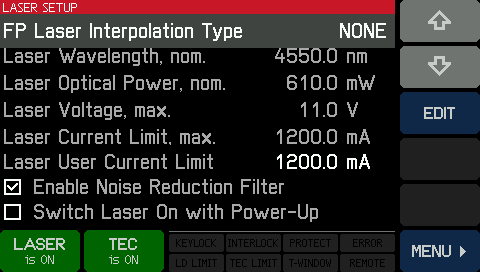

レーザ設定画面
工場で測定された中心波長、光出力、最大順方向電圧、そして最大駆動電流が表示されます。「FP Laser Interpolation Type」をNONEからPOWERに変更すると、mW単位で特定の出力を要求することができます。
ピン配列
Click to Enlarge

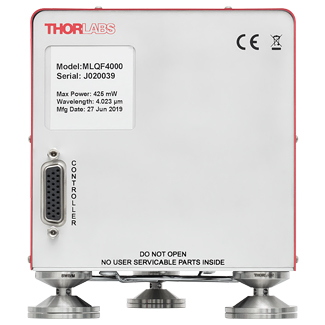

レーザーヘッドの背面にはレーザーコントローラに接続するメス型HD DB26コネクタが付いています。
Click to Enlarge

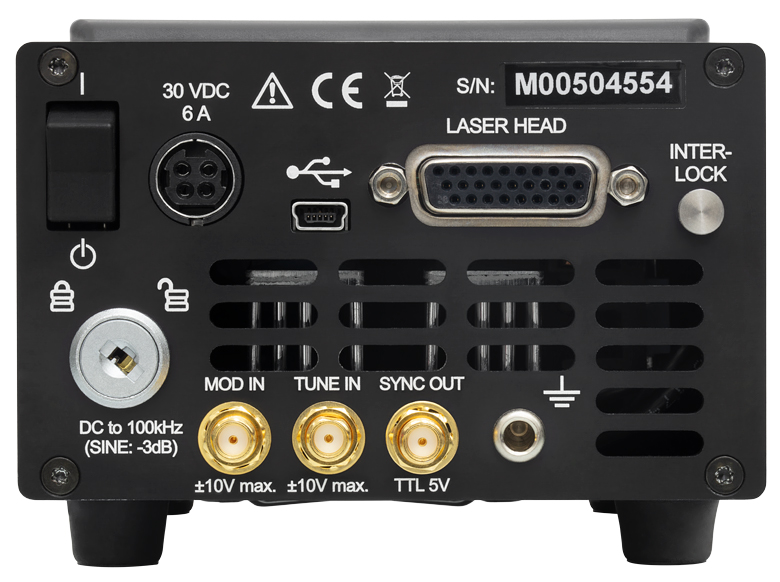

レーザーコントローラの背面にはその他のすべてのコネクタが付いています。
変調入力端子
SMAメス型
| Modulation In | |||
|---|---|---|---|
| Parameter | Laser Controller Setting (If Applicable) | Value | |
| Input Impedance | 10 kΩ | ||
| Input Voltage | -10 to +10 V | ||
| Modulation Coefficient of Drive Current | Low Sensitivity | 12 mA/V ± 5% | |
| High Sensitivity | 120 mA/V ± 5% | ||
| Input Frequencya | Sine Wave | Noise Reduction Off | DC to 100 kHz |
| Noise Reduction On | DC to 4 kHz | ||
| Triangle Wave | Noise Reduction Off | DC to 40 kHz | |
| Noise Reduction On | DC to 1.5 kHz | ||
| Square Wave | Noise Reduction Off | DC to 20 kHz | |
| Noise Reduction On | DC to 1 kHz | ||
変調係数の感度レベルとノイズ低減フィルタの状態は、レーザ設定(Laser Setup)画面で設定が可能です(「コントローラーインターフェイス」タブをご覧ください)。ノイズ低減フィルタを作動させると、駆動電流ノイズが約1/2まで低減します。
チューニング用入力端子
SMAメス型
| Tune In | |
|---|---|
| Parameter | Value |
| Input Impedance | 10 kΩ |
| Input Voltage | -10 to +10 V |
| Modulation Coefficient of Drive Current | 6 mA/V ± 5% |
チューニング用入力端子はDFBレーザを吸収スペクトル線に精密に同調させたり、エラー信号をフィードバックして波長をロックしたりするのに使用します。
同期出力端子
SMAメス型
| Sync Out | ||
|---|---|---|
| Parameter | Value | |
| Low Level | ＜0.3 V | |
| High Level | 50 Ω Impedance | ＞2.5 V |
| 10 kΩ Impedance | ＞3.5 V | |
| Delay in Modulated Current with Respect to Sync Out | Noise Reduction Off | 3 µs |
| Noise Reduction On | 30 µs | |
TTL出力信号は、内部変調信号が増加するときに0を超えたタイミングでLowからHighに切り替わります。
PC制御
メス型USB Mini-B
このインターフェイスにより、PCはSCPI準拠のコマンドセットを使用してコントローラの設定変更が可能になり(「ソフトウェア」タブ参照)、またWindows®OS経由でファームウェアアップグレードをロードすることができます。
インターロック
2.5 mmモノラルジャック
レーザを動作可能にするにはこのコネクタを短絡させなければなりません。レーザーシステムにはジャンパーピンが1個付属しています。
接地端子
4 mmバナナジャック
必要に応じてこのコネクタをシステムの接地用に使用できます。
電源
メス型4ピンMini-DIN
このコネクタからレーザーシステム全体に電源を供給します。
レーザーヘッドとコントローラを接続
メス型HD DB26
コネクタの1つはレーザーヘッドに、もう1つはレーザーコントローラに付いています。これらは信号や電力の伝送に使用されます。
タッチパネル式コントローラのリモート制御用ドライバ
下のボタンのリンク先から、ユーザ作成のソフトウェアで当社のターンキー式レーザーシステムを操作するためのVXIpnpドライバとサポートドキュメントをダウンロードできます。コントローラは、ダウンロードページのProgramming Referenceタブに記載されているSCPI準拠のコマンドセットに対応しています。C、C++、C#、LabVIEW®、LabWindows™/CVIならびにVisual Studioのプログラミング環境がサポートされています。
ドライバ
バージョン1.0(2017年2月16日)
Click to Enlarge
ご提供可能なパッケージ例
Click for Details
Cマウント上の量子カスケードレーザのワイヤーボンディング
カスタム対応/組み込み用量子カスケードレーザおよびインターバンドカスケードレーザ
カスタム対応/組み込み用量子カスケードレーザおよびインターバンドカスケードレーザ半導体製造工場では、パッケージされた中赤外レーザや利得チップを製造しています。当社の技術チームが、工場内でエピタキシャル成長、ウェハ加工、およびレーザーパッケージを行っています。3 µm～12 µmのチップを在庫しており、また当社の垂直統合型の施設ではユニークな要求にも対応できるよう十分な設備を整えております。
高出力ファブリペロー型量子カスケードレーザ(QCL)
ご注文に応じてマルチワット出力のファブリペローレーザをご提供可能です。出力パワーは、波長やご希望のパッケージなどに依存します。
カスタム波長のDFB量子カスケードレーザ(QCL)
分布帰還型(DFB)量子カスケードレーザ(QCL)を、ご希望の中心波長と波長精度でご提供いたします。ご注文の際には、お話を伺うことにより使用条件に合った製品のご提案が可能です。
下のグラフと右の写真ではご提供可能な製品例をご紹介しています。詳細については「当社の半導体製造能力」のページをご覧ください。
Click to Enlarge
カスタムQCLまたはICLとしてご提供可能な波長
Click to Enlarge
カスタム仕様のファブリペロー型QCLの最大出力
Click to Enlarge
ご提供可能な利得チップ材料のELスペクトル
レーザの安全性とクラス分類
レーザを取り扱う際には、安全に関わる器具や装置を適切に取扱い、使用することが重要です。ヒトの目は損傷しやすく、レーザ光のパワーレベルが非常に低い場合でも障害を引き起こします。当社では豊富な種類の安全に関わるアクセサリをご提供しており、そのような事故や負傷のリスクの低減にお使いいただけます。可視域から近赤外域のスペクトルでのレーザ発光がヒトの網膜に損傷を与えうるリスクは極めて高くなります。これはその帯域の光が目の角膜やレンズを透過し、レンズがレーザーエネルギを、網膜上に集束してしまうことがあるためです。
 |  |  |
 |  |  |
 |  |  |
安全な作業および安全に関わるアクセサリ
- クラス3または4のレーザを取り扱う場合は、必ずレーザ用保護メガネを装着してください。
- 当社では、レーザのクラスにかかわらず、安全上無視できないパワーレベルのレーザ光線を取り扱う場合は、ネジ回しなどの金属製の器具が偶然に光の方向を変えて再び目に入ってしまうこともあるので、レーザ用保護メガネを必ずご使用いただくようにお勧めしております。
- 特定の波長に対応するように設計されたレーザ保護眼鏡は、装着者を想定外のレーザ反射から保護するために、レーザ装置付近では常に装着してください。
- レーザ保護眼鏡には、保護機能が有効な波長範囲およびその帯域での最小光学濃度が刻印されています。
- レーザ保護カーテンやレーザー安全保護用布は実験室内での高エネルギーレーザの遮光にご使用いただけます。
- 遮光用マテリアルは、直接光と反射光の両方を実験装置の領域に封じ込めて外に逃しません。
- 当社の筺体システムは、その内部に光学セットアップを収納し、レーザ光を封じ込めて危険性を最小限に抑えます。
- ピグテール付き半導体レーザは、他のファイバに接続、もしくは他のファイバとの接続を外す際には、レーザ出力をOFFにしてください。パワーレベルが10 mW以上の場合には特にご注意ください。
- いかなるビーム光も、テーブルの範囲で終端させる必要があります。また、レーザ使用中には、研究室の扉は必ず閉じていなければなりません。
- レーザ光の高さは、目線の高さに設定しないでください。
- 実験は光学テーブル上で、全てのレーザービームが水平を保って直進するように設定してください。
- ビーム光路の近くで作業する人は、光を反射する不要な装飾品やアクセサリ(指輪、時計など)をはずしてください。
- レンズや他の光学装置が、入射光の一部を、前面や背面で反射する場合がありますのでご注意ください。
- あらゆる作業において、レーザは必要最小限のパワーで動作するようにご留意ください。
- アライメントは、可能な限りレーザの出力パワーを低減して作業を行ってください。
- ビームパワーを抑えるためにビームシャッタや フィルタをお使いください。
- レーザのセットアップの近くや実験室には、適切なレーザ標識やラベルを掲示してください。
- クラス3Rやクラス4のレーザ(安全確保用のインターロックが必要となるレーザーレベルの場合)で作業する場合は、警告灯をご用意ください。
- ビームトラップの代用品としてレーザービュワーカードを使用したりしないでください。
レーザ製品のクラス分け
レーザ製品は、目などの損傷を引き起こす可能性に基づいてクラス分けされています。国際電気標準会議(The International Electrotechnical Commission 「IEC」)は、電気、電子工学技術関連分野の国際規格の策定および普及を行う国際機関で、IEC60825-1は、レーザ製品の安全性を規定するIEC規格です。レーザ製品のクラス分けは下記の通りです
| Class | Description | Warning Label |
|---|---|---|
| 1 | ビーム内観察用の光学機器の使用を含む、通常の条件下での使用において、安全とみなされているクラス。このクラスのレーザ製品は、通常の使用範囲内では、人体被害を及ぼすエネルギーレベルのレーザを発光することがないので、最大許容露光量(MPE)を超えることはありません。このクラス1のレーザ製品には、筐体等を開かない限り、作業者がレーザに露光することがないような、完全に囲われた高出力レーザも含まれます。 |  |
| 1M | クラス1Mのレーザは、安全であるが、望遠鏡や顕微鏡と併用した場合は危険な製品になり得ます。この分類に入る製品からのレーザ光は、直径の大きな光や拡散光を発光し、ビーム径を小さくするために光を集束する光学素子やイメージング用の光学素子を使わない限り、通常はMPEを超えることはありません。しかし、光を再び集光した場合は被害が増大する可能性があるので、このクラスの製品であっても、別の分類となる場合があります。 |  |
| 2 | クラス2のレーザ製品は、その出力が最大1 mWの可視域での連続放射光に限定されます。瞬目反射によって露光が0.25秒までに制限されるので、安全と判断されるクラスです。このクラスの光は、可視域(400～700 nm)に限定されます。 |  |
| 2M | このクラスのレーザ製品のビーム光は、瞬目反射があるので、光学機器を通して見ない限り安全であると分類されています。このクラスは、レーザ光の半径が大きい場合や拡散光にも適用されます。 |  |
| 3R | クラス3Rのレーザ製品は、直接および鏡面反射の観察条件下で危険な可視光および不可視光を発生します。特にレンズ等の光学機器を使用しているときにビームを直接見ると、目が損傷を受ける可能性があります。ビーム内観察が行われなければ、このクラスのレーザ製品は安全とみなされます。このクラスでは、MPE値を超える場合がありますが、被害のリスクレベルが低いクラスです。可視域の連続光のレーザの出力パワーは、このレベルでは5 mWまでとされています。 |  |
| 3B | クラス3Bのレーザは、直接ビームを見た場合に危険なクラスです。拡散反射は通常は有害になることはありませんが、高出力のクラス3Bレーザを使用した場合、有害となる場合もあります。このクラスで装置を安全に操作するには、ビームを直接見る可能性のあるときにレーザ保護眼鏡を装着してください。このクラスのレーザ機器にはキースイッチと安全保護装置を設け、さらにレーザ安全表示を使用し、安全照明がONにならない限りレーザがONにならないようにすることが求められます。Class 3Bの上限に近いパワーを出力するレーザ製品は、やけどを引き起こすおそれもあります。 |  |
| 4 | このクラスのレーザは、皮膚と目の両方に損傷を与える場合があり、これは拡散反射光でも起こりうるとみなされています。このような被害は、ビームが間接的に当たった場合や非鏡面反射でも起こることがあり、艶消し面での反射でも発生することがあります。このレベルのレーザ機器は細心の注意を持って扱われる必要があります。さらに、可燃性の材質を発火させることもあるので、火災のリスクもあるレーザであるとみなされています。クラス4のレーザには、キースイッチと安全保護装置が必要です。 |  |
| 全てのクラス2以上のレーザ機器には、上記が規定する標識以外に、この三角の警告標識が表示されていなければいけません。 |  | |
| Posted Comments: | |
ebayri
(posted 2018-12-18 02:21:48.093) Dear Sir/Madam,
We are looking for single frequency (narrow band) QCL laser between 4.3-4.4um wavelength? Could you provide such product and what is the maximum power level for such unit? Can we specify wavelength during purchase order?
Best regards, YLohia
(posted 2018-12-21 10:06:29.0) Hello, thank you for contacting Thorlabs. Custom items can be requested by emailing techsupport@thorlabs.com. It is possible to specify wavelengths before being formally quoted and the minimum output power required for your application should also be specified along with it. We can then check the feasibility of offering a custom solution suited for your needs. |
ズーム| アイコン等について | |
|---|---|
 | 下記の赤い資料アイコンをクリックすると、補足資料をダウンロードすることができます。 |
Choose Item | 下記の「Choose Item」をクリックすると、ご希望の中心波長に近い在庫品のリストが表示されます。シリアル番号横の赤いアイコンをクリックするとその製品のデータシートをダウンロードいただけます。 |
- 中心波長が4.00 µm、4.55 µm、10.5 µmのファブリペローレーザ
- 光出力パワー
- MLQF4000、MLQF4550: 250 mW以上
- MLQF10500: 200 mW以上
- 中心波長3～12 µmの製品もご提供可能(当社までお問い合わせください)
- 工場で校正済みのレーザーヘッド、タッチパネル式コントローラの他、「発送リスト」タブに記載の全てのアイテムが付属
中心波長が4.00 µm、4.55 µm、10.5 µmの中赤外域ファブリペローレーザを標準品としてご用意しています。出力パワーは、MLQF4000とMLQF4550では250 mW以上、MLQF10500では200 mW以上です。広帯域発光が特長で、帯域幅はMLQF4000とMLQF4550では約50 cm-1、MLQF10500では約30 cm-1となっております。レーザ出力パワーの仕様値は全スペクトル域での合計出力値となります。この種類のレーザは広帯域発光であるため、医療分野でのイメージング、照明、顕微鏡などの用途に適しています。光出力は垂直方向の直線偏光となります。
製品は、シリアル番号毎にそれぞれスペクトル、出力パワー、ビームプロファイルを自動試験装置で測定後、出荷されます。測定結果は下記の「Choose Item」をクリックするとご覧いただけますが、レーザと共に発送されるデータシートにも記載されています。
レーザーヘッド内のEEPROMには、校正に必要な値がすべて含まれており、その値はコントローラにより自動で読み取られます。そのため、追加のレーザーヘッドを購入しても同じコントローラで駆動させることができます。当社の半導体製造部門では、ターンキーシステムに適したレーザーチップを常時製造しています。ご提供可能な波長や出力パワーについては当社までお問い合わせください。
ズーム| アイコン等について | |
|---|---|
| 下記の赤い資料アイコンをクリックすると、補足資料をダウンロードすることができます。 |
Choose Item | 下記の「Choose Item」をクリックすると、ご希望の中心波長に近い在庫品のリストが表示されます。シリアル番号横の赤いアイコンをクリックするとその製品のデータシートをダウンロードいただけます。 |
- 単一周波数出力の分布帰還型(DFB)レーザ
- 標準品は中心波長4～5 µmと9～10 µmでご用意
- 中心波長は1～5 cm-1の範囲でチューニングが可能
- 光出力パワー：5 mW以上
- MLQD4500の出力光パワー：40 mW(典型値)
- MLQD9500の出力光パワー：30 mW(典型値)
- 工場で校正済みのレーザーヘッド、タッチパネル式コントローラの他、「発送リスト」タブに記載の全てのアイテムが付属
- 中心波長4～11 µmの製品もご提供可能( 当社までお問い合わせください)
分布帰還型(DFB)量子カスケードレーザは4～5 µmまたは9～10 µmの中心波長で発振し、単一空間モードで動作します。入力電流と内部温度を調整することで、出力波長(波数)を 1 cm-1～5 cm-1の狭い範囲でチューニングできます。この種類のレーザは化学センシングや光通信などの用途に適しています。
製品は、シリアル番号毎にそれぞれスペクトル、出力パワー、ビームプロファイルを自動試験装置で測定後、出荷されます。測定結果は下記の「Choose Item」をクリックするとご覧いただけますが、レーザと共に発送されるデータシートにも記載されています。なお、シリアル番号付きのDFBレーザのチューニングレンジは付属文書に明記されていますが、4～5 µmまたは9～10 µmの全領域でチューニング可能ではありませんのでご留意ください。
各レーザーヘッドには、工場で測定した中心波長、 L-I-V特性、 波長/波数チューニング特性が保存されたEEPROMが組み込まれています。レーザーヘッド内のEEPROMには、校正に必要な値がすべて含まれており、その値はコントローラにより自動で読み取られます。そのため、追加のレーザーヘッドを購入しても同じコントローラで駆動させることができます。当社の半導体製造部門では、ターンキーシステムに適したレーザーチップを常時製造しています。ご提供可能な波長や出力パワーについては当社までお問い合わせください。
ターンキー式MIRレーザーシステム
