- Mounts Thorlabs’ Pigtailed LDs
- Compact Housing Protects Pigtail
- Integrated Thermistor and TEC

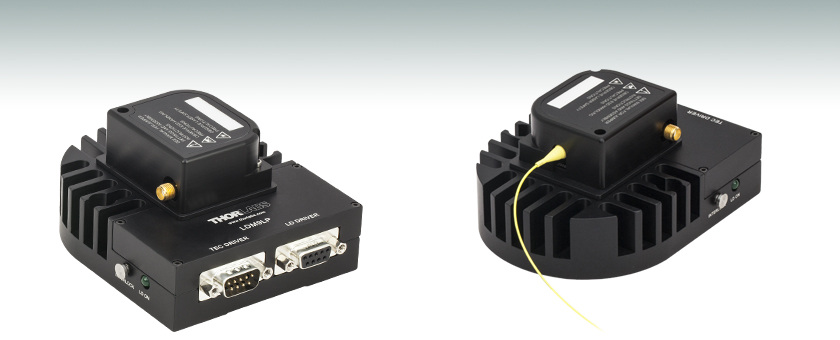

LDM9LP
Application Idea
LDM9LP with Mounted
Pigtail Laser Diode
Please Wait
Click to Enlarge

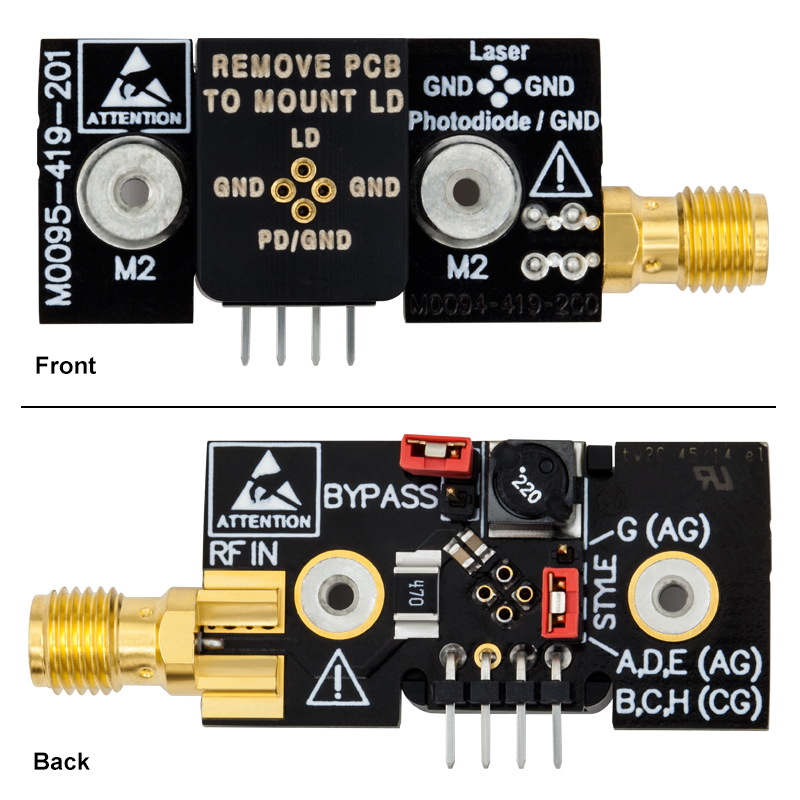

LDM9LPの回路基板。(上)前面(下)背面。
特長
- 当社のシングルモードファイバ、偏波保持ファイバ、マルチモードファイバ、DFBピグテール付き半導体レーザa (Ø5.6またはØ9 mm、3または4ピン)用設計
- A、B、C、D、E、G、Hのピン配列をサポート
- TEC素子による半導体レーザの長寿命化、ならびに出力パワーと波長の安定化
- クラムシェル設計が半導体レーザの温度勾配を除去
- レーザ電流のRF変調用バイアスTアダプタ(＞200 kHz)
Click to Enlarge

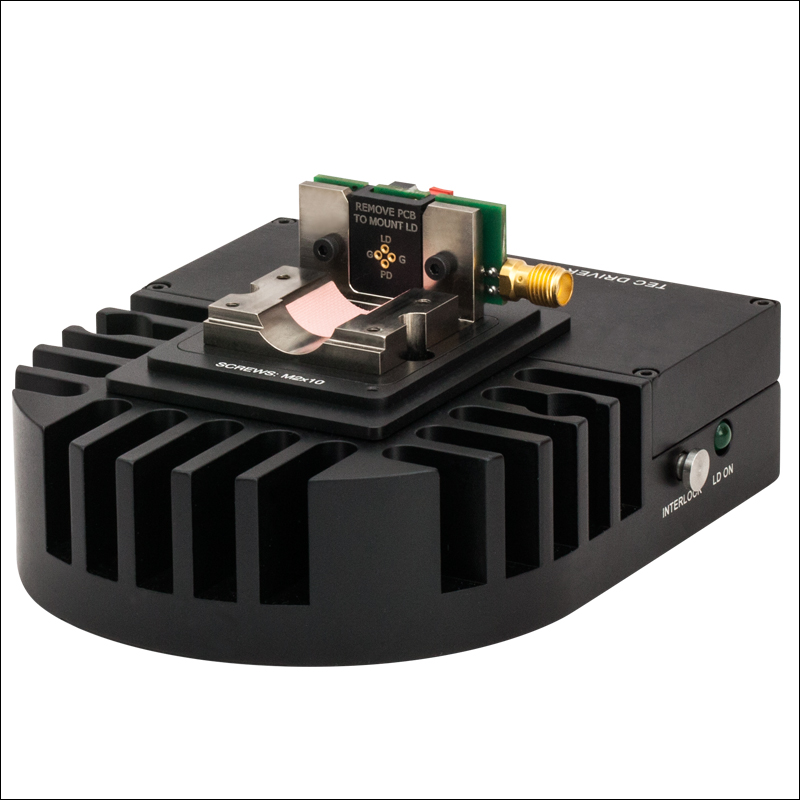

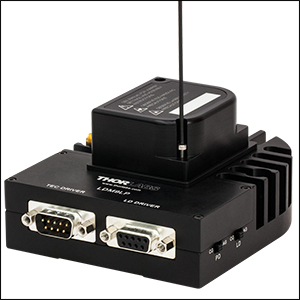

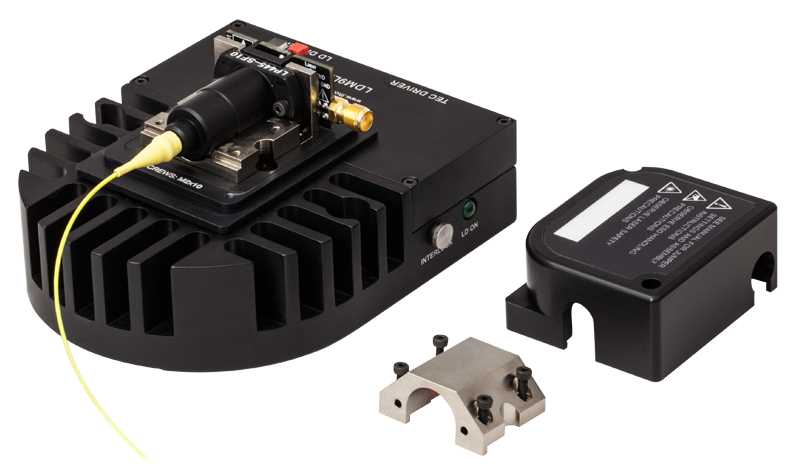

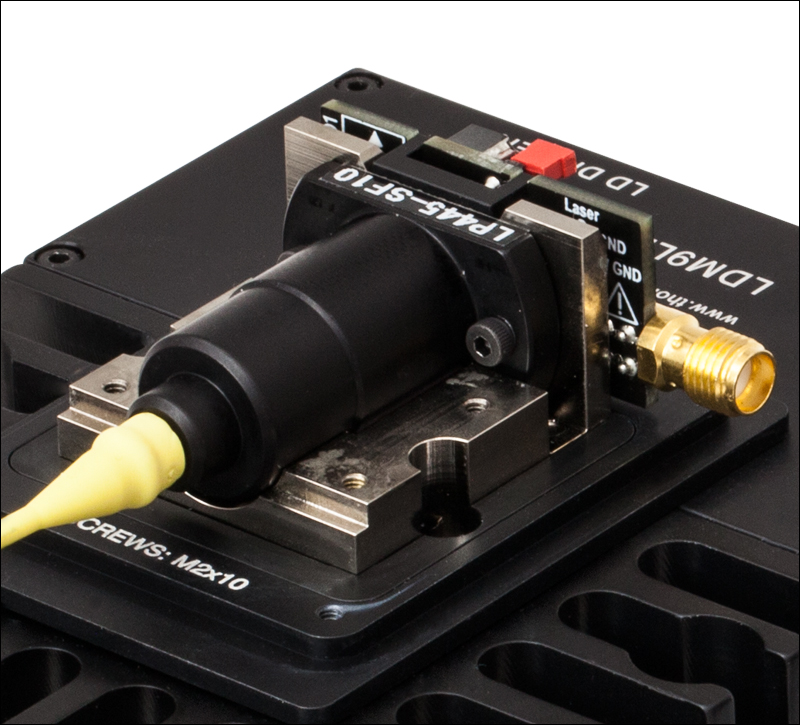

マウントLDM9LP上に取付けられたピグテール付き半導体レーザの拡大写真
LDM9LPは、当社の3または4ピンのピグテール付き半導体レーザaすべてに使用できるよう設計された半導体レーザならびにTECマウントです。 このコンパクトな筐体は、ピグテールを物理的損傷から守り、また優れた温度特性も実現します。 ピグテール付き半導体レーザを動作させるときには、レーザの出力と波長を安定化するために温度制御をすることを強くお勧めします。また温度制御はレーザの長寿命化にもつながります。 一般的な半導体レーザーマウントでの熱伝達は、半導体レーザとマウント冷却板の間の接触に依存しています。 ピグテール付き半導体レーザは、多くの場合ピグテールパッケージの奥に入っているため、標準的な半導体レーザ用マウントに搭載したときには冷却板との接触は良くありません。 しかしLDM9LPは、ピグテール付き半導体レーザに特化した設計となっております。 クラムシェル設計が半導体レーザの温度勾配を低減し、その冷却ブロックがピグテールパッケージを包んでいるため優れた接触と熱伝達を実現しています。 クラムシェル内のピグテールパッケージの周りに放熱グリースを使用すれば、性能はさらに向上します。

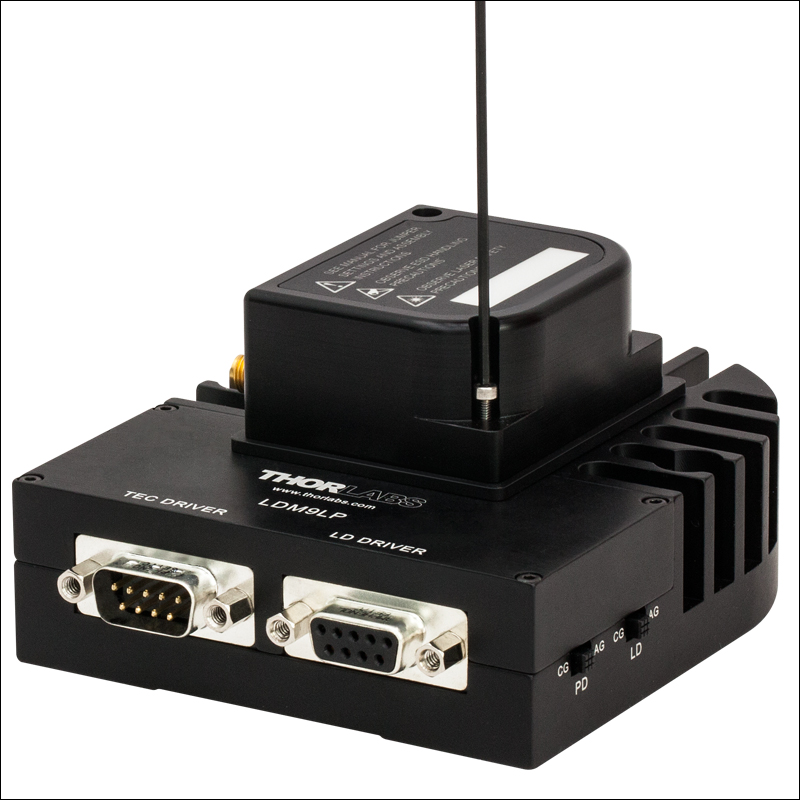

LDM9LPは、ピグテール付き半導体レーザを素早くかつ簡単に取付け・取外しができるマウントです。 回路基板の背面側にはジャンパが付いており、半導体レーザのピン配列を適切に選定することができます(右の写真をご覧ください)。 ジャンパには対応するピンコードが示されているので分かりやすくなっております。 ピグテール付き半導体レーザを取付ける前に、必ずジャンパが正しく設定されているかどうかを確認してください。 また回路基板の前面側にはソケットのピン配列が記載されているので、半導体レーザの取付け方向が分かります(詳細は「取付け方法」をご覧ください)。
マウントには2つの6.4 mm(1/4インチ)の貫通穴があり、1/4"‑20またはM6キャップスクリュで光学テーブルに固定できます。 ピグテール付きレーザを正しくLDM9LPに取付けた場合、レーザに刻印されている製品番号は通常、左の写真のように上向きになります。 数少ない例外として、LPS-PM1310-FC、LPS-1310-FC、LPS-PM1550-FC、LPS-1550-FCがあります。よって半導体レーザを正しくソケットに取付けるには、レーザのピン配置を確認することは良い習慣であり強くお勧めいたします。 ソケットのピン配列は、カバーの内側、そして回路基板の前面側にも記載されています。
DB9コネクタは、当社の半導体レーザ用電流コントローラならびに温度コントローラすべてに接続できます。 RF SMAコネクタはバイアスT回路に接続されており、レーザ駆動電流にRF変調(＞200 kHz)を加えることを可能にしています。 200 kHz未満の変調には、半導体レーザーコントローラで電流を変調します。 リモートインターロックジャックは、シャッタや警告信号などの安全デバイスの接続に使われます。
a. このマウントは当社のピグテール付き半導体レーザ専用に設計されています。 また、このマウントはVHG安定化ピグテール付き半導体レーザにもお使いいただけます。この場合は保護カバーは出来ませんが、半導体レーザの性能には影響ありません。当社では半導体レーザをピグテール化するサービスをご提供しております。詳しくは当社までご連絡ください。詳しくは当社までご連絡ください。
| LDM9LP Specifications | |
|---|---|
| Laser Diode Package | Thorlabs' SM, PM, MM, and DFB Pigtailed Laser Diodes (Ø5.6 or Ø9 mm, 3 or 4 Pin) |
| Supported Pin Configurations | A, B, C, D, E, G, & H |
| Laser Current (Max) | 1 A |
| Laser Diode Polarity | Selectable |
| Monitor Diode Polarity | Selectable |
| LD Interface | DB9, Female |
| RF Power (Max) | 500 mW |
| RF Input Impedance | 50 Ω |
| Modulation Frequency (Bias-T) | > 200 kHz |
| RF Input Connector | SMA |
| TEC Current (Max) | 4.5 A |
| TEC Voltage (Max) | 3.0 V |
| TEC Heating/ Cooling Capacity | 7 W (Mounted to a 12" × 12" Breadboard) |
| TEC Interface | DB9, Male |
| Temperature Sensor | 10 kΩ Thermistor, ±1% at 25°C, β = 3988 |
| Typical Temperature Range (LD Dependent) | 0 to 70 °C -10 to 70 °C (Mounted to a 12" × 12" Breadboard) |
| Remote Interlock | 2.5 mm Phono Jack |
| Dimensions (L × W × H) | 4.48" × 3.5" × 2.1" (113.8 mm × 88.9 mm × 53.3 mm) |

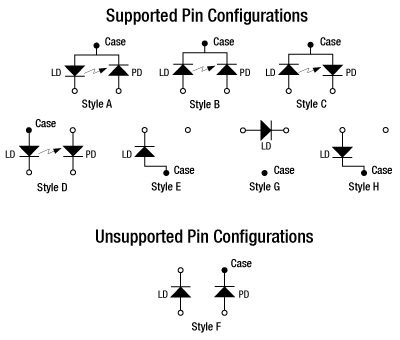

対応するピン配置はLDM9LPのカバーの裏面に記載されています。
対応する半導体レーザーピンタイプの設定
LDM9LPは、A、B、C、D、EならびにGピン配置に対応します。下の図ではそれぞれのピンコードに適合するレーザ取付けPCBのソケットを示しています。右下の写真にある2つのジャンパーピンの設定も必要です。設定は下の表にまとめています。 BYPASSジャンパは、レーザをLDドライバで変調する場合にのみ設定してください。
Click to Enlarge

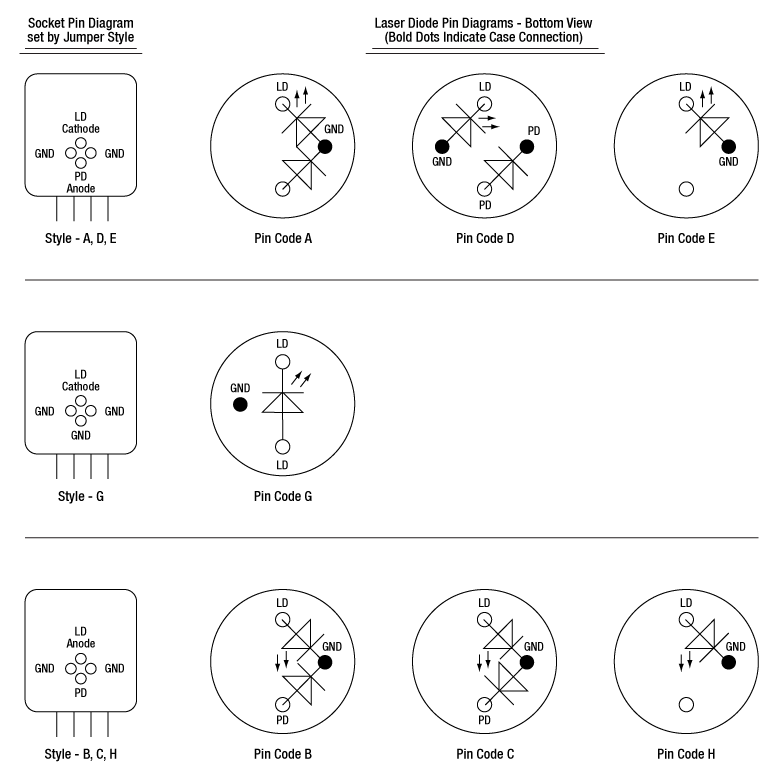

上のピン配列は、レーザのピンがどのようにレーザ取付けPCBのソケットに整合するかを示しています。
Click to Enlarge

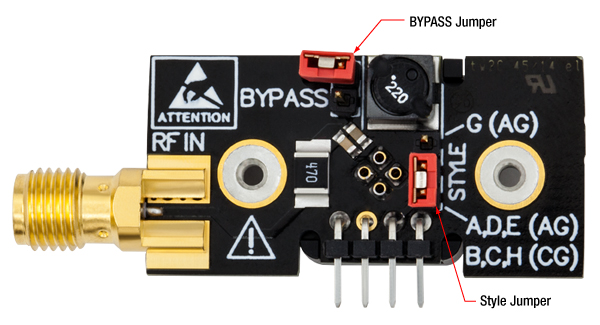

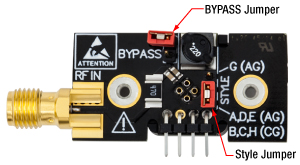

上の写真では、STYLEならびにBYPASSジャンパーピンの位置を示しています。STYLEジャンパーピンは、使用する半導体レーザのピンスタイルに応じて設定する必要があります。BYPASSジャンパは、レーザをLDドライバで変調する場合のみ設定してください。設定は下の表にまとめています。
| STYLE Jumper | |
|---|---|
| Laser Diode Pin | Jumper Position |
| A, B, C, D, E, or H | Lower 2 Pins |
| G | Upper 2 Pins |
| BYPASS Jumpera | |
|---|---|
| Operation Mode | Jumper Position |
| Low Noise, No Modulation | Removed |
| RF Modulation via RF IN (BIAS-T) | Removed |
| Modulation via LD Driver Inputb | Set |
半導体レーザーコネクタ
D型 メス
| Pin # | Signal |
|---|---|
| 1 | Interlock and Status Pin (LDC Specific) |
| 2 | Photodiode Cathode |
| 3 | Laser Ground (Case) |
| 4 | Photodiode Anode |
| 5 | Interlock and Status Return |
| 6 | Laser Diode Voltage (-) |
| 7 | Laser Diode Cathode |
| 8 | Laser Diode Anode |
| 9 | Laser Diode Voltage (+) |
TECコネクタ
D型 オス
| Pin # | Signal |
|---|---|
| 1 | TEC Lockout (+) |
| 2 | +Thermistor |
| 3 | -Thermistor |
| 4 | +TEC |
| 5 | -TEC and TEC Lockout (-) |
| 6 | Not Connected |
| 7 | Not Connected |
| 8 | Not Connected |
| 9 | Not Connected |
半導体レーザーソケット
G - Ground
LD - Laser Diode Pin
PD - Photodiode Pin
RF変調
SMAメス
これは、＞200 kHzの変調周波数のBIAS-Tネットワークを
通じてレーザに直接AC結合する50 Ωの入力端子です。
Click to Enlarge

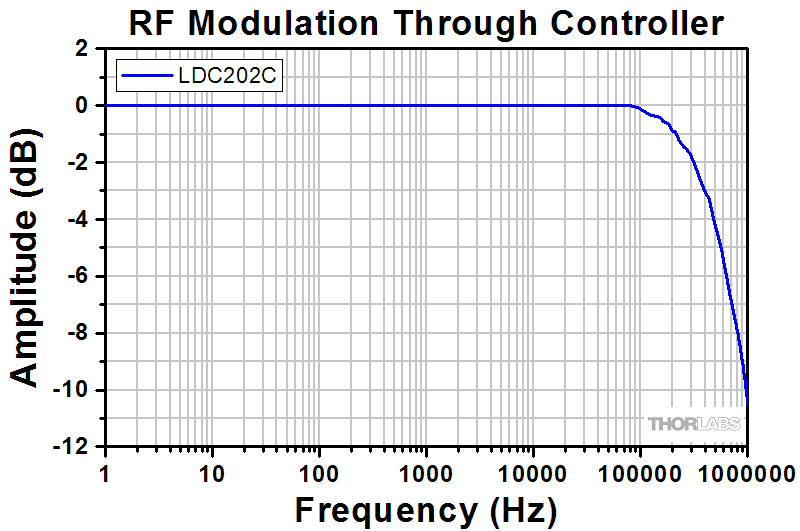

上のグラフは、外部コントローラからの変調に対する、LDM9LPのRF変調応答を表しています。データの取得にはベンチトップ型LD電流コントローラLDC202Cを使用しました。
Click to Enlarge

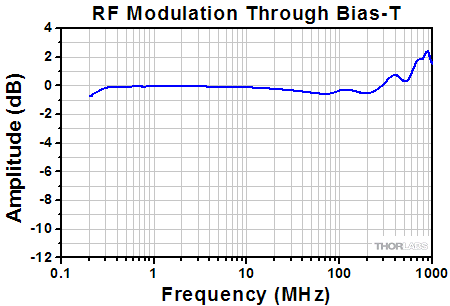

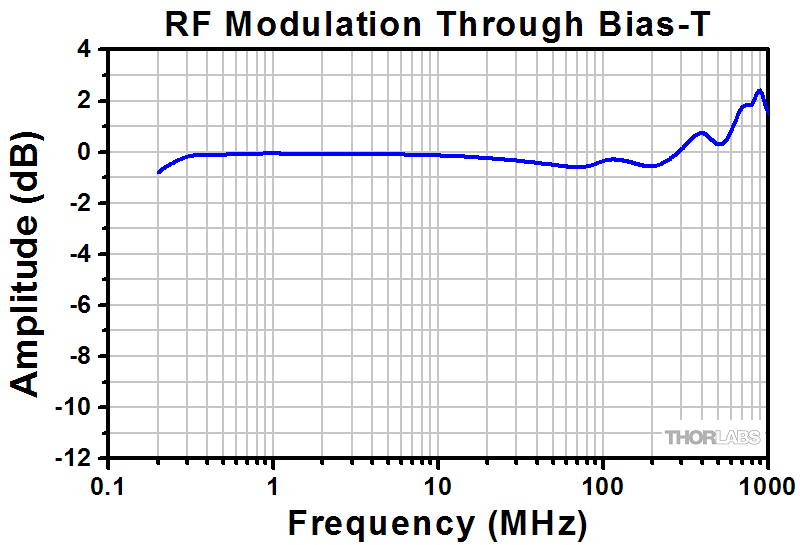

上のグラフは、搭載されているバイアスT SMA入力コネクタからの変調に対する、LDM9LPのRF変調応答を表しています。
Click to Enlarge

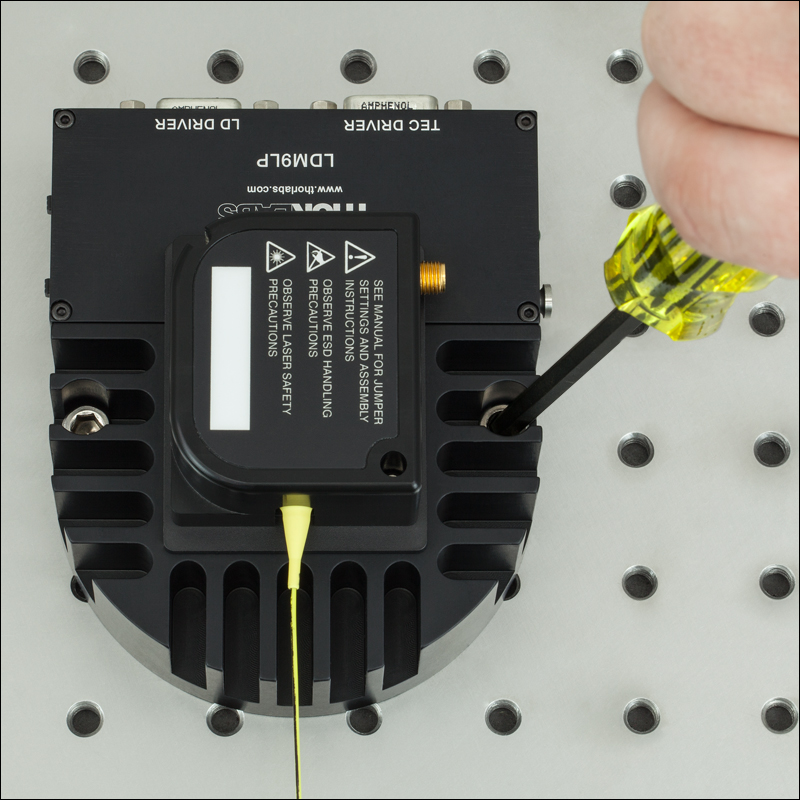

ステップ1: 1.5 mm六角レンチ(マウントに付属)またはボール(六角)ドライバを使用して、カバーからネジを外します。
Click to Enlarge

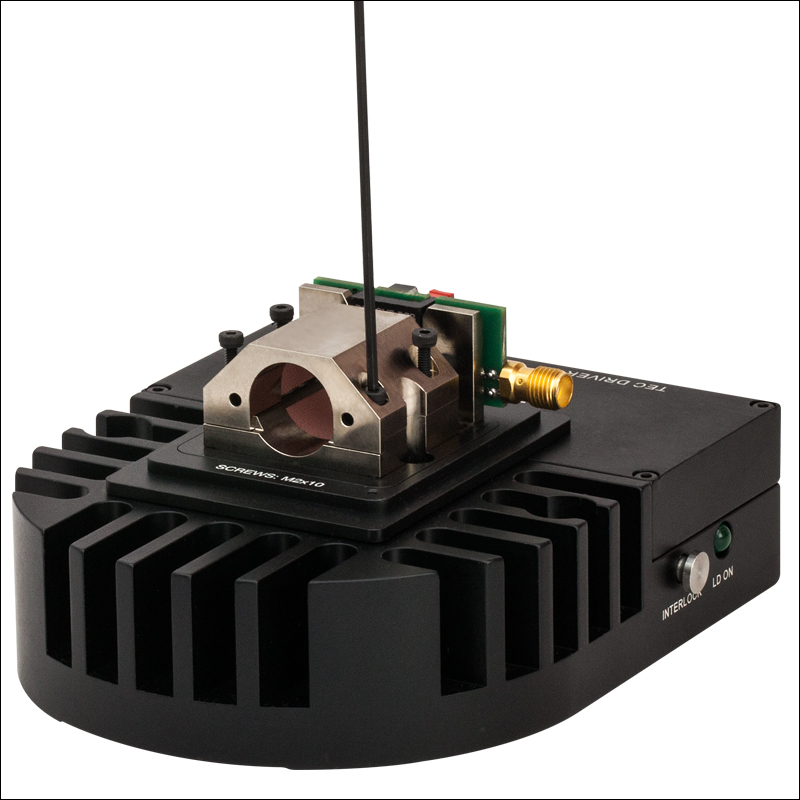

ステップ2: 1.5 mmボールドライバまたは六角レンチを使用して、クラムシェルを固定している4本のネジを外します。
Click to Enlarge
ステップ3: 最後に回路基板を固定している2本の1.5 mm六角ネジを外します。
Click to Enlarge

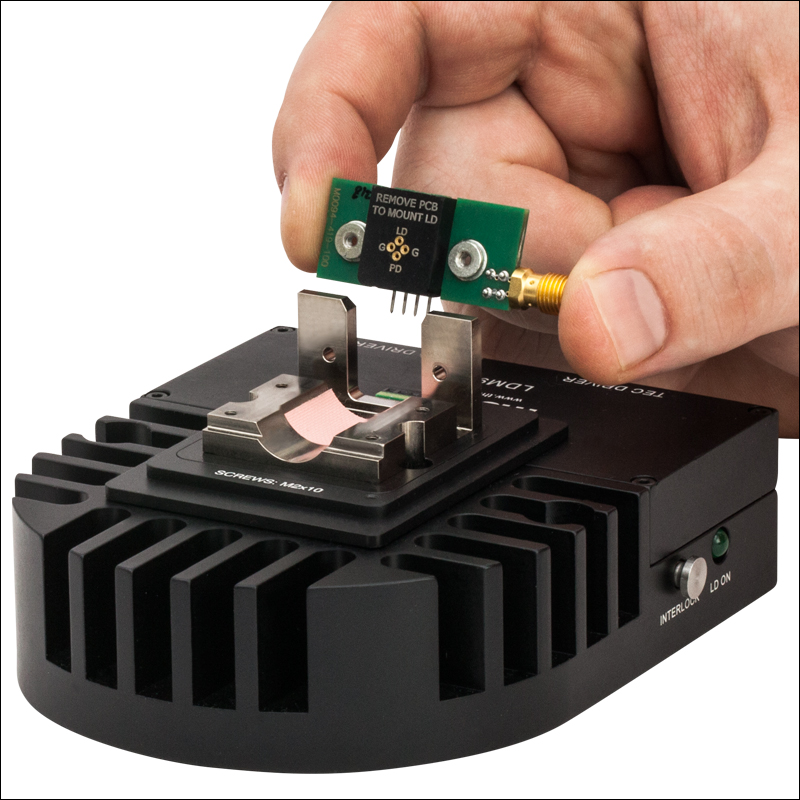

ステップ4: 回路基板をそっと上に持ち上げ、ソケットから外します。 半導体レーザを取付ける前に、基板の後ろ側のジャンパが正しく設定されていることを確認します(詳細は「仕様 」タブをご覧ください)。
Click to Enlarge

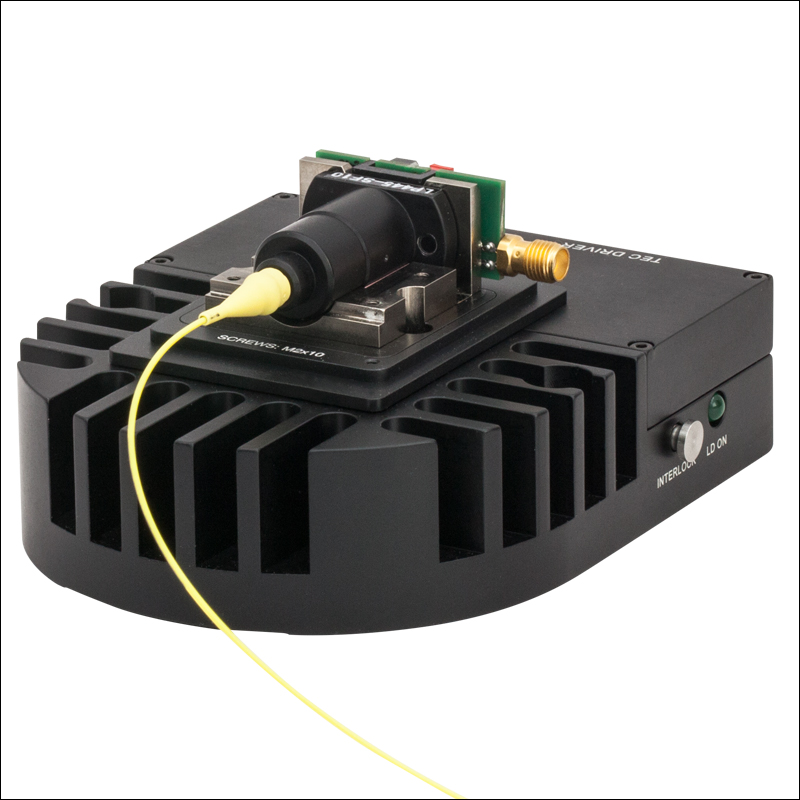

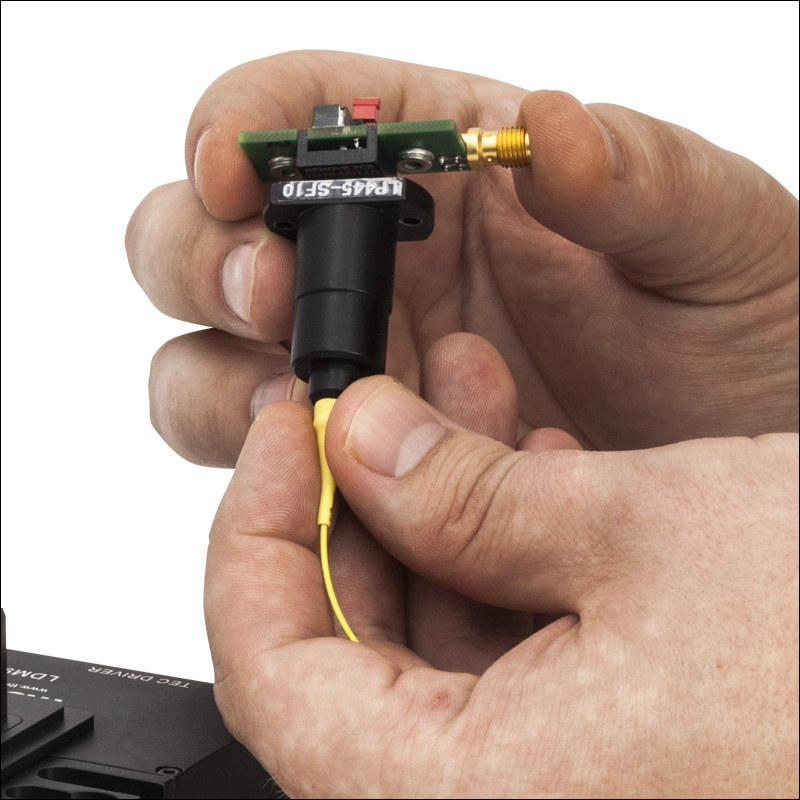

ステップ5: 半導体レーザーピンが正しくアライメントするよう回路基板のピン配列(「仕様 」タブ内)を参照しながら、半導体レーザをソケットに挿入します。 半導体レーザを取扱う際には必ず接地用ストラップ(WS01やWS02など)をご使用ください。
Click to Enlarge
ステップ6: 半導体レーザを取付け後、回路基板を慎重にソケットに差し込みます。 回路基板をしっかり差し込んだ後、ステップ3で外した2本の六角ネジで固定します。
Click to Enlarge
ステップ7: ステップ2で外したネジ4本を取付けます。 熱接触が適切に得られるよう、すべてのネジがぴったりねじ込まれていることを確認してください。
Click to Enlarge

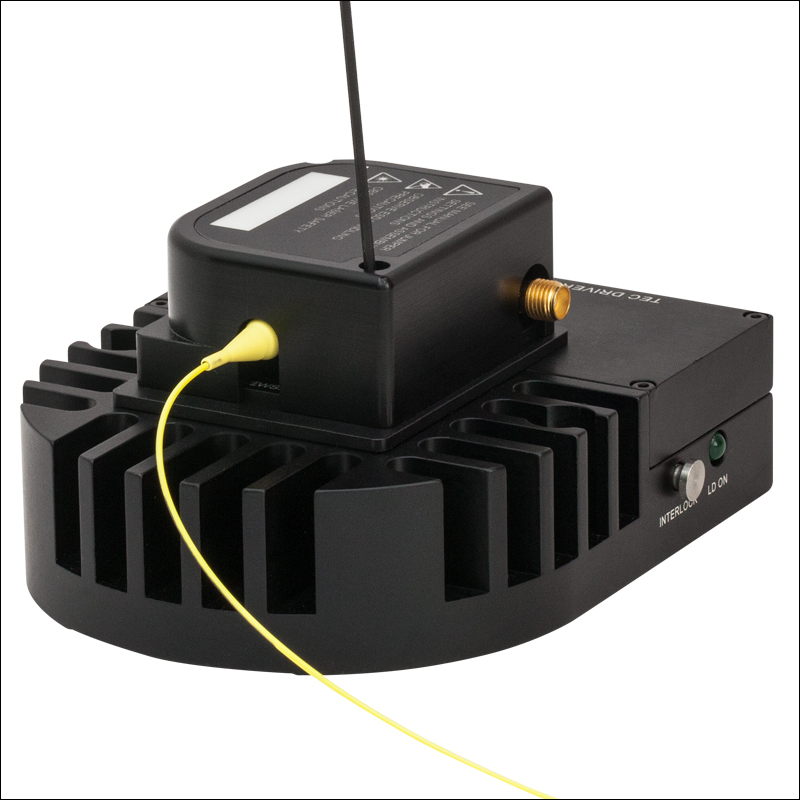

ステップ8: カバーをマウントに固定するネジを締めます。
Click to Enlarge
ステップ9: 最後に、LDM9LPを2つのM6キャップスクリュでブレッドボードまたは光学テーブルに固定します。
Click to Enlarge
LDM9LP Packaging
| Item # | % Weight Reduction |
CO2-Equivalent Reductiona |
|---|---|---|
| LDM9LP | 14.71% | 5.26 kg |
Smart Pack
- Reduce Weight of Packaging Materials
- Increase Usage of Recyclable Packing Materials
- Improve Packing Integrity
- Decrease Shipping Costs
Thorlabs' Smart Pack Initiative is aimed at waste minimization while still maintaining adequate protection for our products. By eliminating any unnecessary packaging, implementing packaging design changes, and utilizing eco-friendly packaging materials for our customers when possible, this initiative seeks to improve the environmental impact of our product packaging. Products listed above are now shipped in re-engineered packaging that minimizes the weight and the use of non-recyclable materials.b As we move through our product line, we will indicate re-engineered packages with our Smart Pack logo.
