• FBG-Stabilized Laser Diodes with Output Powers Between 300 mW and 900 mW
  • Center Wavelengths from 976 nm to 1456 nm
  • Integrated TEC Element and Thermistor
  • SM or PM Fiber Pigtailed with FC/APC Connector

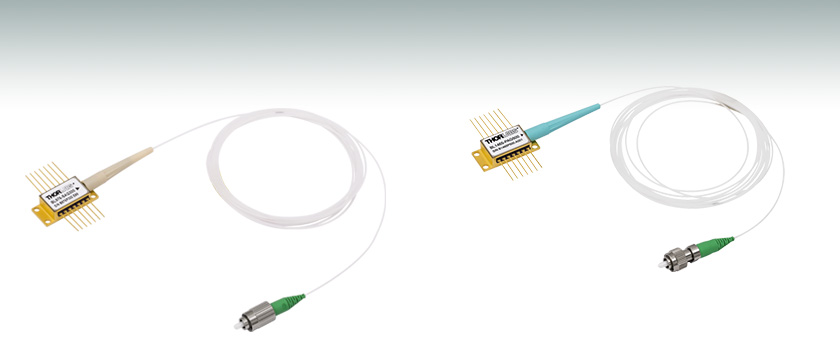

976 nm, 300 mW, SM Pigtail


1456 nm, 500 mW, PM Pigtail

Related Items

Please Wait
Contact ThorlabsLaser Diode Tutorial
info icon下記の表内にある青いInfoアイコンをクリックすると、各製品の仕様、図面、性能を示すグラフなどをご覧いただけるウィンドウが開きます。


  • ファイバーブラッググレーティング(FBG)による波長安定化
  • 中心波長976 nm:出力300~900 mW
  • 中心波長1425~1465 nm:出力500 mW
  • 熱電冷却(TEC)素子、サーミスタ内蔵
  • スペクトル帯域幅<2 nm
  • 14ピンバタフライ型気密パッケージ
  • シングルモードまたは偏波保持ファイバのピグテール、FC/APCコネクタ付き
    (2.0 mmナローキー)
  • Telecordia GR-468 CORE規格を満たした品質


  • コア励起エルビウム添加ファイバを使用するデバイス
    • 低雑音CWレーザ
    • モードロックオシレータ
    • エルビウム添加ファイバ増幅器(EDFA)
  • 光ピンセット(光トラップ)システム
  • ラマン増幅

当社のファイバーブラッググレーティング(FBG)安定化レーザは、励起用レーザとして設計されたコンパクトな半導体レーザです。バタフライパッケージには熱電冷却(TEC)素子とサーミスタが内蔵されています。ファイバには一対の黒い帯でマークされている部分があり、ここには回折格子がエッチングされています。この回折格子がブラッグ反射器として機能し、光をレーザにフィードバックします。ファイバーブラッググレーティングによる波長安定化では、出射光のスペクトルはサテライトモードによって広がります。FBG安定化レーザは単一縦モードのレーザではありません。周波数による安定化を行っていますが、利得曲線には様々なモードが含まれています。また、ブラッググレーティングは温度変動には比較的影響されません(<0.02 nm/°C)。 なお、ピグテールがシングルモードファイバのレーザ(型番BL976-SAG300)では、ファイバ内の応力で誘起される複屈折により半導体レーザの出力スペクトルが変化する場合があります。ピグテールが偏波保持ファイバの場合は、ファイバの特性によりそのような影響を受けません。

976 nm FBGレーザの出力は、ピグテールがシングルモードファイバの場合は≥300 mW、偏波保持ファイバの場合は500~900 mWです。スペクトル帯域幅は<1 nmで、エルビウム添加ファイバ増幅器、モードロックオシレータ、CWレーザなどにおけるエルビウム添加ファイバのコア励起用に適しています。

波長1425~1465 nmのFBGレーザには偏波保持ファイバのピグテールが付いており、その出力は500 mWです。この半導体レーザはラマン増幅用に設計されており、また安定化された高出力レーザを必要とする他の用途にもご使用いただけます。

各製品の仕様については下表の青いInfoアイコン(info) をクリックしてご覧いただけます。個別のデバイスごとに若干性能は異なります。各FBG安定化半導体レーザにはシリアル番号が付いており、個別のデータシートとともに発送いたします。サンプルデータシートについてはこちらをご覧ください。

このFBGレーザは、バタフライ型マウントと組み合わせることで、当社の半導体レーザ用ドライバおよび温度コントローラをお使いいただけるようになります。できるだけ狭線幅の出力光を得たいときには、当社のLDCシリーズコントローラのような駆動電流のノイズが小さいドライバのご使用をお勧めいたします。この半導体レーザをマウントやヒートシンクに固定する際、バタフライパッケージを保持するネジのトルクが制限値150 mN·mを超えないようご注意ください。

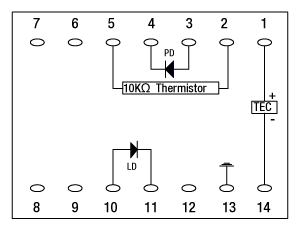

976 nm FBG安定化半導体レーザのピン配列

DBR1064S Drawing
DBR1064S Drawing
Pin Identification
1TEC (+)14TEC (-)
3PD Anode12-
4PD Cathode11LD Cathode
5Thermistor10LD Anode

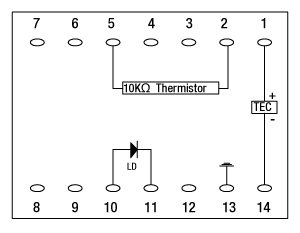

1425~1456 nm FBG安定化半導体レーザのピン配列

DBR1064S Drawing
DBR1064S Drawing
Pin Identification
1TEC (+)14TEC (-)
4-11LD Cathode
5Thermistor10LD Anode

Laser Safety and Classification

Safe practices and proper usage of safety equipment should be taken into consideration when operating lasers. The eye is susceptible to injury, even from very low levels of laser light. Thorlabs offers a range of laser safety accessories that can be used to reduce the risk of accidents or injuries. Laser emission in the visible and near infrared spectral ranges has the greatest potential for retinal injury, as the cornea and lens are transparent to those wavelengths, and the lens can focus the laser energy onto the retina.

Laser GlassesLaser CurtainsBlackout Materials
Enclosure SystemsLaser Viewing CardsAlignment Tools
Shutter and ControllersLaser Safety Signs

Safe Practices and Light Safety Accessories

  • Laser safety eyewear must be worn whenever working with Class 3 or 4 lasers.
  • Thorlabs recommends the use of laser safety eyewear whenever working with laser beams with non-negligible powers (i.e., < Class 2) since metallic tools such as screwdrivers can accidentally redirect a beam.
  • Laser goggles designed for specific wavelengths should be clearly available near laser setups to protect the wearer from unintentional laser reflections.
  • Goggles are marked with the wavelength range over which protection is afforded and the minimum optical density within that range.
  • Laser Safety Curtains and Laser Safety Fabric shield other parts of the lab from high energy lasers.
  • Blackout Materials can prevent direct or reflected light from leaving the experimental setup area.
  • Thorlabs' Enclosure Systems can be used to contain optical setups to isolate or minimize laser hazards.
  • A fiber-pigtailed laser should always be turned off before connecting it to or disconnecting it from another fiber, especially when the laser is at power levels above 10 mW.
  • All beams should be terminated at the edge of the table, and laboratory doors should be closed whenever a laser is in use.
  • Do not place laser beams at eye level.
  • Carry out experiments on an optical table such that all laser beams travel horizontally.
  • Remove unnecessary reflective items such as reflective jewelry (e.g., rings, watches, etc.) while working near the beam path.
  • Be aware that lenses and other optical devices may reflect a portion of the incident beam from the front or rear surface.
  • Operate a laser at the minimum power necessary for any operation.
  • If possible, reduce the output power of a laser during alignment procedures.
  • Use beam shutters and filters to reduce the beam power.
  • Post appropriate warning signs or labels near laser setups or rooms.
  • Use a laser sign with a lightbox if operating Class 3R or 4 lasers (i.e., lasers requiring the use of a safety interlock).
  • Do not use Laser Viewing Cards in place of a proper Beam Trap.


Laser Classification

Lasers are categorized into different classes according to their ability to cause eye and other damage. The International Electrotechnical Commission (IEC) is a global organization that prepares and publishes international standards for all electrical, electronic, and related technologies. The IEC document 60825-1 outlines the safety of laser products. A description of each class of laser is given below:

ClassDescriptionWarning Label
1This class of laser is safe under all conditions of normal use, including use with optical instruments for intrabeam viewing. Lasers in this class do not emit radiation at levels that may cause injury during normal operation, and therefore the maximum permissible exposure (MPE) cannot be exceeded. Class 1 lasers can also include enclosed, high-power lasers where exposure to the radiation is not possible without opening or shutting down the laser. Class 1
1MClass 1M lasers are safe except when used in conjunction with optical components such as telescopes and microscopes. Lasers belonging to this class emit large-diameter or divergent beams, and the MPE cannot normally be exceeded unless focusing or imaging optics are used to narrow the beam. However, if the beam is refocused, the hazard may be increased and the class may be changed accordingly. Class 1M
2Class 2 lasers, which are limited to 1 mW of visible continuous-wave radiation, are safe because the blink reflex will limit the exposure in the eye to 0.25 seconds. This category only applies to visible radiation (400 - 700 nm). Class 2
2MBecause of the blink reflex, this class of laser is classified as safe as long as the beam is not viewed through optical instruments. This laser class also applies to larger-diameter or diverging laser beams. Class 2M
3RClass 3R lasers produce visible and invisible light that is hazardous under direct and specular-reflection viewing conditions. Eye injuries may occur if you directly view the beam, especially when using optical instruments. Lasers in this class are considered safe as long as they are handled with restricted beam viewing. The MPE can be exceeded with this class of laser; however, this presents a low risk level to injury. Visible, continuous-wave lasers in this class are limited to 5 mW of output power. Class 3R
3BClass 3B lasers are hazardous to the eye if exposed directly. Diffuse reflections are usually not harmful, but may be when using higher-power Class 3B lasers. Safe handling of devices in this class includes wearing protective eyewear where direct viewing of the laser beam may occur. Lasers of this class must be equipped with a key switch and a safety interlock; moreover, laser safety signs should be used, such that the laser cannot be used without the safety light turning on. Laser products with power output near the upper range of Class 3B may also cause skin burns. Class 3B
4This class of laser may cause damage to the skin, and also to the eye, even from the viewing of diffuse reflections. These hazards may also apply to indirect or non-specular reflections of the beam, even from apparently matte surfaces. Great care must be taken when handling these lasers. They also represent a fire risk, because they may ignite combustible material. Class 4 lasers must be equipped with a key switch and a safety interlock. Class 4
All class 2 lasers (and higher) must display, in addition to the corresponding sign above, this triangular warning sign. Warning Symbol


仕様の範囲内でご使用いただく限り、半導体レーザの製品寿命は非常に長いものです。 ほとんどの故障は、不適切な取扱いや最大定格値を超えての使用の場合に生じています。 半導体レーザは非常に静電気に敏感な装置の1つです。 取扱い時には必ず静電気放電(ESD)防止製品をご使用ください。 静電気に非常に敏感なため、半導体レーザはパッケージ開封後の返品を受け付けておりません。 未開封の場合のみ全額返金いたします。



  • 静電気防止リストストラップ:半導体レーザを取り扱う際には、必ず接地用ESDリストストラップをご使用ください。
  • 静電気防止マット:常に接地用ESDマットの上で作業してください。
  • 半導体レーザの保管:使用していない時はレーザのリード線を短絡させると静電気放電による損傷を防ぐことが出来ます。


半導体レーザを使用するときは、オーバードライブを防止するためにも駆動電流と電圧を精密に制御する必要があります。 またレーザードライバは、電源ラインの過渡的で急激な変化を吸収し、半導体レーザを守る必要があります。 用途に応じたレーザードライバをお選びください。 電流制限抵抗器付きの定電圧電源は、半導体レーザを防御するのに十分な制御機能が備わっていないのでご使用にならないでください。

半導体レーザと電流電源(ドライバ)を組み合わせた系のレーザ出力を校正する際には、NISTトレーサブルなパワーメータを使用してレーザの出力を正確に計測してください。 通常、レーザを光学系に配置する前に、レーザの出力を直接計測するのがもっとも安全です。 これができない場合には、レーザ直後の出力を推定する際、必ず光損失(伝送損失や開口絞りなど)を考慮してください。

半導体レーザの前方にある光学系の中にレーザに対面するような平面があると、レーザーエネルギの一部分が反射され、モニタ用フォトダイオードに戻ってしまい、誤った高いフォトダイオード電流値が計測される場合があります。 システム内の光学部品が移動され、モニタ用フォトダイオードへのエネルギの後方反射がなくなった場合、光出力を一定に維持するフィードバックループがフォトダイオード電流の低下を感知します。レーザードライバの電流を上げることによってこれを補償しようとする結果、半導体レーザのオーバードライブにつながる可能性があります。 後方反射はその他にも故障や半導体レーザの損傷を招くことがあります。 これを防ぐため、光学部品のすべての面を5~10°の角度で傾けるように配置してください。また必要に応じて光アイソレータを使用し、レーザへの直接的なフィードバックを減衰するようにしてください。

半導体レーザの寿命は動作温度に対して反比例します。 レーザは必ず適切なヒートシンクを取り付けてレーザーパッケージから余分な熱を除去してください。

各半導体レーザの仕様書に記載されている最大電圧ならびに電流を一時的にでも超えないようご注意ください。 また、逆方向電圧については3 Vでも半導体レーザを損傷する可能性があります。

現在の半導体レーザは静電気放電によるダメージを受けやすくなっています。 静電気放電によるダメージは、半導体レーザとドライバ間に使用するインターフェイスのケーブルを長くしている場合、ケーブルのインダクタンスによりさらに起こりやすくなります。 レーザならびにレーザを取付けた機器を静電気にさらさないよう常にご注意ください。

半導体レーザはその速い応答速度によって 1 µs未満の過渡電流でもダメージを受ける場合があります。 はんだごて、真空ポンプ、ならびに蛍光ランプなどの高電流機器の使用時には過渡的に過大な負荷がかかる場合があります。 必ずサージ防止付きコンセントをご使用ください。


Posted Comments:
Cagri Senel  (posted 2020-10-05 08:51:21.98)
I have several BL976-PAG700 diode lasers and I am planning to use one in my system. I need the Beta coefficient of the 10 kOhm thermistor inside the diode laser but I was unable to find it in the datasheet. I think that it should be included in the datasheet.
YLohia  (posted 2020-10-05 11:16:18.0)
Hello, thank you for contacting Thorlabs. The beta value of the thermistor is ~3870 at 25C. We will consider adding this information to the spec sheets.
user  (posted 2019-07-13 08:44:22.807)
What is the operating 'LASER CHIP' temperature for BL976-PAG700? (What is the temperature difference between case and chip?)
YLohia  (posted 2019-07-16 02:42:07.0)
Hello, thank you for contacting Thorlabs. The temperature difference between the chip and case will vary based on operating conditions. For instance, you could operate the TEC at 15° while the case sits at room temperature, or you could allow the TEC to go as high as 30°. For any combination, the dynamics of the heat transfer are relatively complex. For practical purposes, we consider the case temperature to be the ambient/room temperature. The TEC controls the temperature of the submount, so the chip temperature will generally be a little higher than that due to spatial limits of cooling.
hallt  (posted 2018-03-15 16:36:12.91)
Do you any information at all on how noisy (or not noisy) these lasers would be (for example RIN spec)? I would use it with a CLD1015. Thanks.
YLohia  (posted 2018-03-31 02:16:29.0)
Hello, thank you for contacting Thorlabs. Unfortunately, we currently do not have any test data on the noise of these laser diodes. We hope to perform the relevant testing in the future.
user  (posted 2017-11-23 14:05:01.657)
What is the NA of the fiber of BL976-PAG500? (specs say the fiber is SM98-PS-U25A-H or Equivalent PM Fiber, but NA is not specified). Thank you!
nbayconich  (posted 2017-12-07 09:10:05.0)
Thank you for contacting Thorlabs. The numerical aperture of this type of fiber will be from 0.12 - 0.14.
tuvd89  (posted 2016-08-26 01:52:14.23)
Dear Mr/Mrs, How is beam divergence of BL976-PAG900? Hope to see your feedback. Thank you very much.
tfrisch  (posted 2016-09-01 08:54:18.0)
Hello, thank you for contacting Thorlabs. The half angle divergence will be about 7-8° for BL976-PAG900.
user  (posted 2016-08-02 00:33:37.243)
I have a question about BL976-PAG500. When I measure the spectrum of the LD, I found that there is not only 976 nm wavelength light, but also small amount of light in the other wavelength, e.g. 488nm, and 697~698 nm. Of course, the intensity is definitely small, and I think the 488nm seemed to be second harmonic of 976nm, but I have no idea about 697~698 nm light. The light with 697~698 nm wavelength appears at over few hundreds mA current. In the application of mine, the light could be critical problem, so I need to know what makes the light around 700 nm wavelength although the intensity is quite low. I measure the spectrum using a CCD spectrometer of Thorlabs (CCS100) by connecting the LD fiber ferrule to collimation package (F220APC-633), and focusing the light using 1-inch N-BK7 Plano-Convex lens with 350-700 AR coating. Can you explain that one?
hyub.lee  (posted 2016-07-14 20:27:45.0)
I use BL976-PAG500. Please let me know the value of NTC beta (TEC - Thermistor parameter). For all model like PAG300, PAG 700, and the others, do they have same beta value? Thanks in advance.
jlow  (posted 2016-07-14 09:52:25.0)
Response from Jeremy at Thorlabs: The thermistor beta value is between 3600K and 4200K. It is the same for all the BL976 series LD.
jsauls  (posted 2016-03-16 16:32:43.107)
I think the end of my fiber port is damaged on my BL976-SAG300 (perhaps because it is dirty, but I cannot seem to clean it). I was wondering what is the exact connector end type used with the fiber, perhaps from this page: http://www.thorlabs.us/newgrouppage9.cfm?objectgroup_id=6246. I would like to cut the fiber and connect with a new end. Any advice is greatly appreciated.
besembeson  (posted 2016-03-17 09:52:21.0)
Response from Bweh at Thorlabs USA: This has an FC/APC connector. If you have a fiber scope such as the FS201, you can use this to examine the tip of the fiber. Then if needed, the FCC-7020 could be used for cleaning. We can also replace the connector for you if necessary. The fiber inspection and cleaning tools can be found at the following link: http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=3317&pn=FS201
