フッ化カルシウム(CaF2)平凸レンズ、コーティング無し


  • Uncoated for the 0.18 - 8.0 µm Wavelength Range
  • Choose from Ø1/2", Ø1", or Ø2"
  • Ideal for Use with Excimer Lasers

LA5042

(Ø1")

LA5183

(Ø1/2")

LA5210

(Ø2")

Related Items


Please Wait
Specifications
MaterialVacuum-Grade Calcium Fluoridea
Wavelength Range0.18 - 8.0 μm
Diameter Tolerance+0.0 mm / -0.1 mm
Thickness Tolerance±0.1 mm
Focal Length Tolerance±1%
Surface Quality40-20 Scratch-Dig
Surface Flatness (Plano Side)λ/2
Spherical Surface Powerb (Convex Side)3λ/2
Surface Irregularity (Peak to Valley)λ/2
Centration≤3 arcmin
Clear Aperture> 90% of Diameter
Design Wavelength588 nm
  • リンクをクリックすると基板の仕様をご覧いただけます。
  • Spherical Surface Power (球面度)は、平面光学素子に対する表面の平面度(Surface Flatness)と同様で、曲率を有する光学素子の表面と校正された基準面との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に「surface fit」とも表記されます。
Zemaxファイル
下の型番横の赤いアイコン(資料)をクリックすると、各製品のZemaxファイルをダウンロードいただけます。 また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。
Optic Cleaning Tutorial

特長

  • 真空グレードのフッ化カルシウム(CaF2)基板
  • Ø12.7 mm(Ø1/2インチ)およびØ25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)のサイズをご用意
  • 波長範囲0.18～8.0 µm用、コーティング無し
  • 焦点距離：20.0～1000.0 mm

当社のØ12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)およびØ50.8 mm(Ø2インチ)のコーティング無しフッ化カルシウム(CaF2)平凸レンズは、0.18～8.0 µmの波長にわたり高い透過性を有しています。透過率の詳細は、「グラフ」タブをご参照ください。1.65～3.0 µmまたは2～5 µmの波長範囲のコーティング付きフッ化カルシウム(CaF2)平凸レンズもお選びいただけます。

フッ化カルシウム(CaF2)は、一般的に赤外域およびUV域スペクトル範囲で高い透過率を必要とする用途に使われています。レーザの損傷閾値が極めて高いので、エキシマレーザとのご使用に適しています。この材質は、180 nm～8.0 μmの波長範囲で1.35～1.51の低い屈折率を示します。また、フッ化カルシウム(CaF2)は化学的に不活性なので、フッ化バリウム(BaF2)、フッ化マグネシウム(MgF2)、フッ化リチウムと比べて優れた硬度を有しています。

平凸レンズは、正の焦点距離を有し、無限および有限共役用途ではベストフォームに近い形状になります。これらのレンズは、コリメートしたビームを収束したり、点光源からの光をコリメートしたりするのにお使いいただけます。平凸レンズは球面収差を最小限に抑えた設計で、焦点距離(f)は以下の式で求められます。

Optical Coatings and Substrates
Lens Tutorial

f = R/(n-1)

ここで n は屈折率、R はレンズ表面の曲率を表わします。

用法:
光がレンズを透過する際に、光線の屈折を最大限にゆるやかにすることで球面収差の影響を最小限に抑えることができます。したがってコリメート光を集光のために平凸レンズを使用するときには、コリメート光がレンズの球面側に入射する必要があります。同様に点光源から出力した光をコリメートする際には、拡散光線はレンズの平面側に入射することが求められます。

Selection Guide
Calcium Fluoride Lenses
Other MIR Lenses
Other Spherical Singlets

基板の透過率

下のグラフではフッ化カルシウム(CaF2)の透過率を示しています。透過率は、厚さ10 mm、コーティング無しのサンプルで表面反射を含まれていません。マウント無しCaF2平凸レンズはコーティング無し、または1.65～3.0 μm(-D)や2～5 μm(-E)の広帯域ARコーティング付きをご提供しております。

Transmission of Uncoated CaF2
Click to Enlarge
生データはこちらをクリックしてご覧ください。

波長に依存する焦点距離の変化

レンズの近軸焦点距離は波長に依存しています。 下表に記載されている焦点距離は、設計波長(588 nm)における値に対応しています。フッ化カルシウムは0.18～8.0 μmの波長範囲で高い透過率を示すため、他の一般的な波長帯にもご使用いただけます。下記をクリックすると、0.18～8.0 μmの波長範囲内の理論的計算による焦点距離の変化をご覧いただけます。

Ø12.7 mm(Ø1/2インチ)CaF2 平凸レンズ、コーティング無し

Item #LA5315LA5025LA5030LA5040LA5183LA5458LA5010
Focal Length @ 588 nm20.0 mm25.0 mm30.0 mm40.0 mm50.0 mm80.0 mm100.0 mm
Focal Length Shift

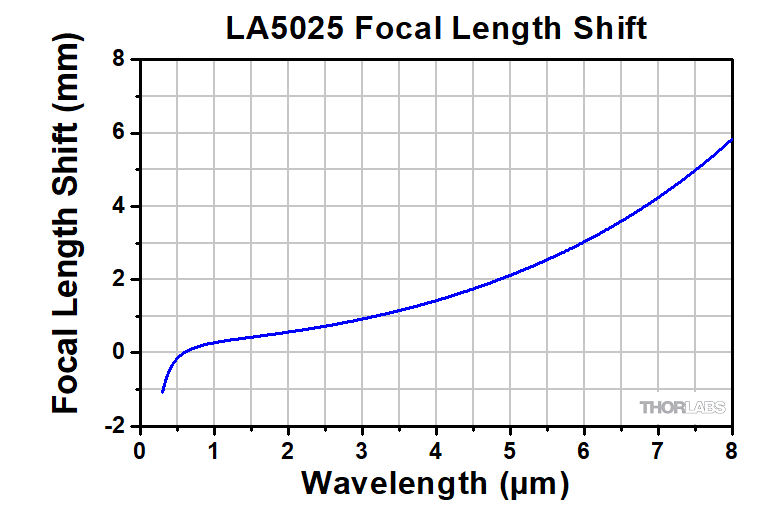

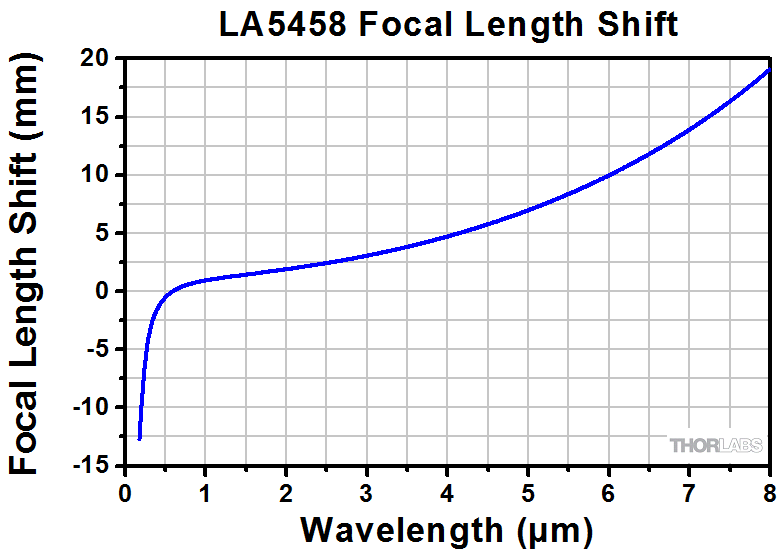

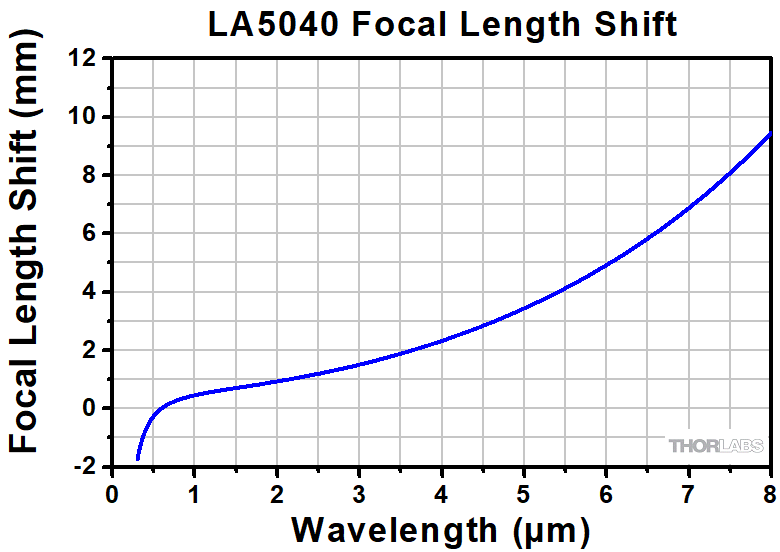

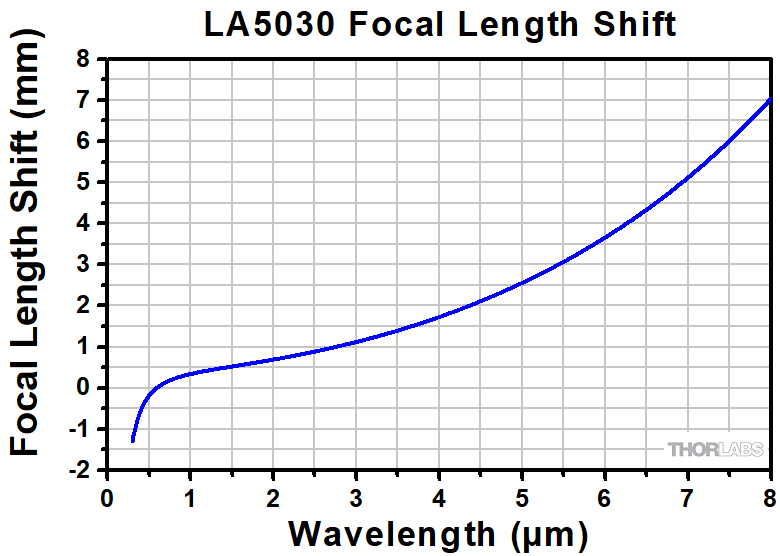

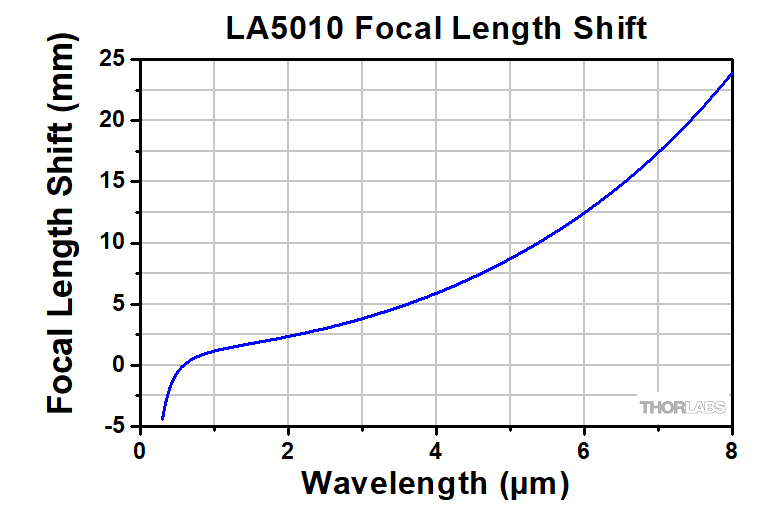

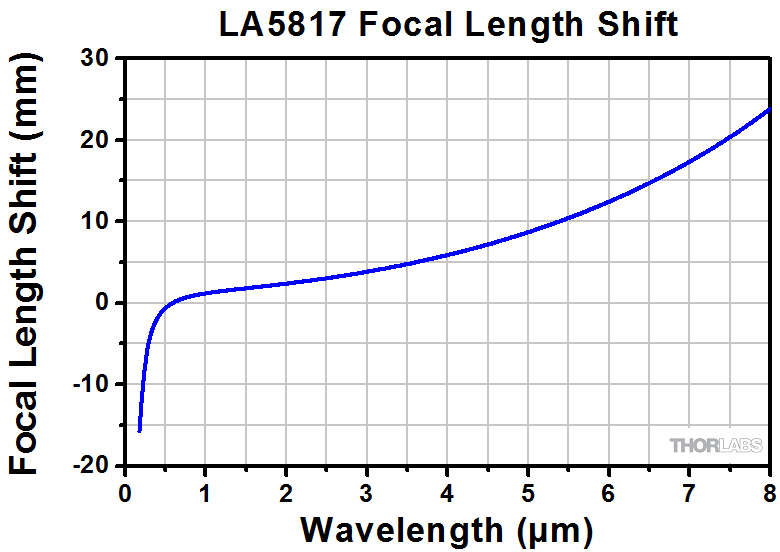

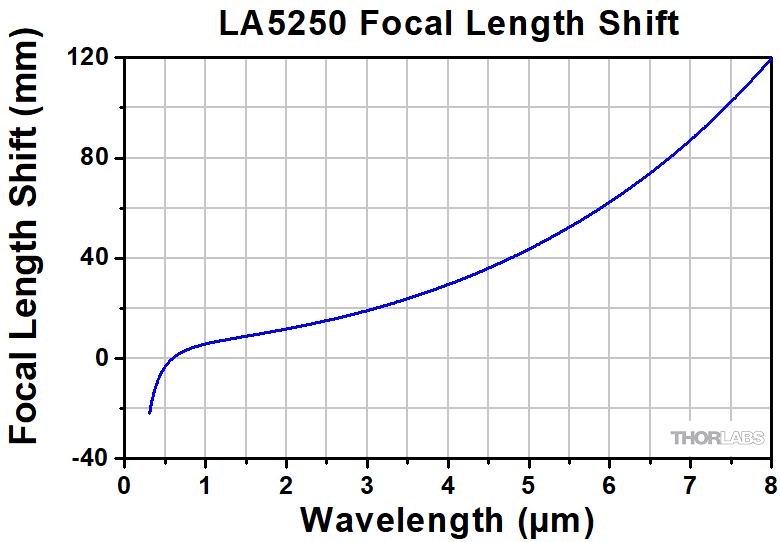

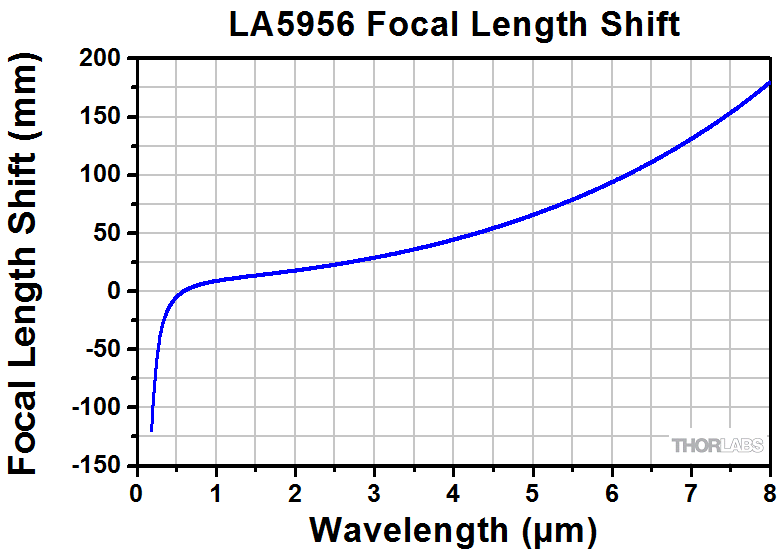

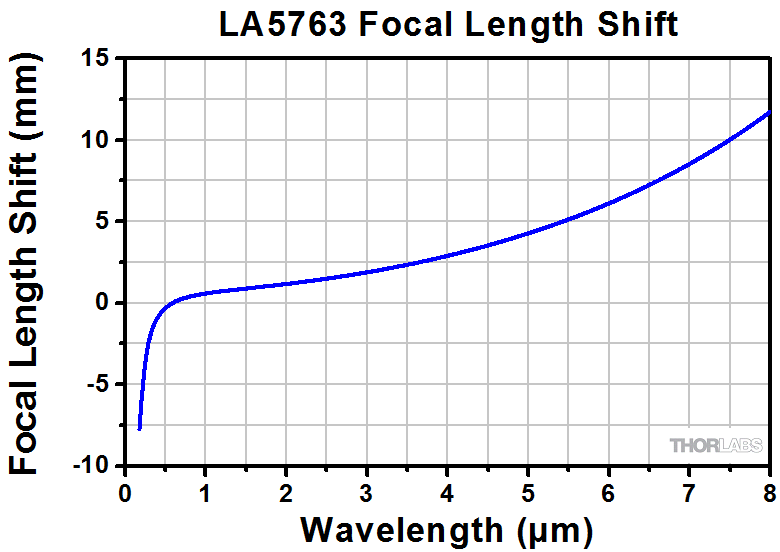

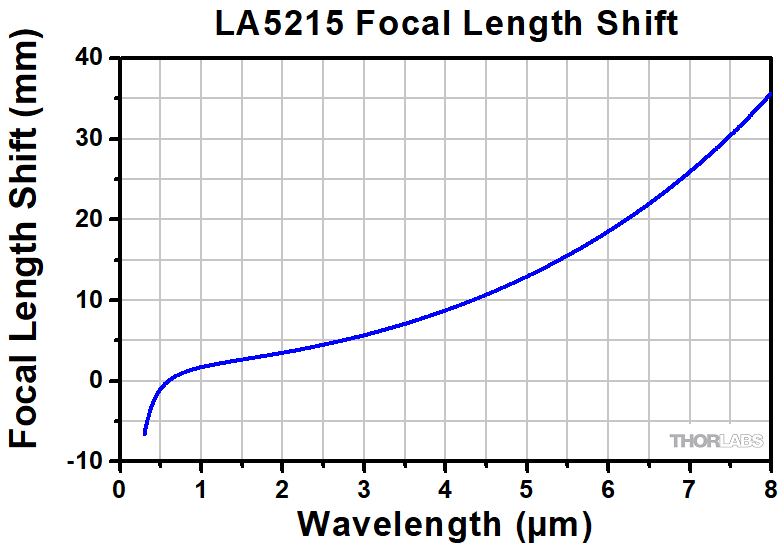

(Click for Details)		LA5315 Focal Length Shift GraphLA5025 Focal Length Shift GraphLA5030 Focal Length Shift GraphLA5040 Focal Length Shift GraphLA5183 Focal Length Shift GraphLA5458 Focal Length Shift GraphLA5010 Focal Length Shift Graph
Raw Data
(Click to Download)		DataDataDataDataDataDataData

Ø25.4 mm(Ø1インチ)CaF2 平凸レンズ、コーティング無し

Item #LA5370LA5763LA5042LA5817LA5012LA5714LA5255LA5464LA5956LA5835
Focal Length @ 588 nm40.0 mm50.0 mm75.0 mm100.0 mm150.0 mm200.0 mm250.0 mm500.0 mm750.0 mm1000.0 mm
Focal Length Shift
(Click for Details)
Raw Data
(Click to Download)		DataDataDataDataDataDataDataDataDataData

Ø50.8 mm(Ø2インチ)CaF2 平凸レンズ、コーティング無し

Item #LA5210LA5215LA5220LA5230LA5250LA5200
Focal Length @ 588 nm100.0 mm150.0 mm200.0 mm300.0 mm500.0 mm1000.0 mm
Focal Length Shift

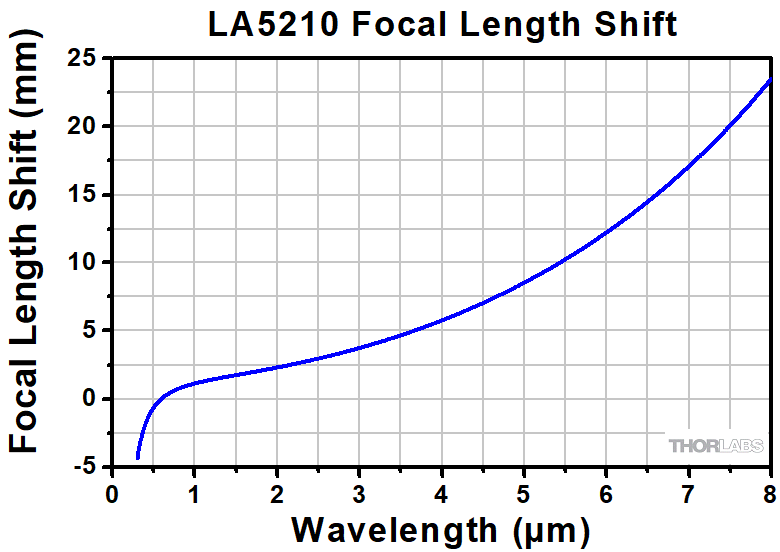

(Click for Details)		LA5315 Focal Length Shift GraphLA5025 Focal Length Shift GraphLA5030 Focal Length Shift GraphLA5040 Focal Length Shift GraphLA5183 Focal Length Shift GraphLA5458 Focal Length Shift Graph
Raw Data
(Click to Download)		DataDataDataDataDataData
CXY1A in 30 mm Cage System
Click to Enlarge
Figure 82B  30 mmケージシステムに取付けられた移動マウントCXY1Aおよび
SM1レンズチューブ
Threaded Mounting Adapter
Click to Enlarge
Figure 82D  XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge
Figure 82A  固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge
Figure 82C  移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ
Recommended Mounting Options for Thorlabs Lenses
Item #Mounts for Ø2 mm to Ø10 mm Optics
ImperialMetric
(Various)Fixed Lens Mounts and Mini-Series Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø2 mm to Ø10 mm
Item #Mounts for Ø1/2" (Ø12.7 mm) Optics
ImperialMetric
LMR05LMR05/MFixed Lens Mount for Ø1/2" Optics
MLH05MLH05/MMini-Series Fixed Lens Mount for Ø1/2" Optics
LM05XYLM05XY/MTranslating Lens Mount for Ø1/2" Optics
SCP0516 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)Ø1/2" Lens Tubes,
Optional SM05RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR1LMR1/MFixed Lens Mount for Ø1" Optics
LM1XYLM1XY/MTranslating Lens Mount for Ø1" Optics
ST1XY-SST1XY-S/MTranslating Lens Mount with Micrometer Drives (Other Drives Available)
CXY1A30 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)Ø1" Lens Tubes,
Optional SM1RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Mount for Ø1.5" Optics
ImperialMetric
LMR1.5LMR1.5/MFixed Lens Mount for Ø1.5" Optics
(Various)Ø1.5" Lens Tubes,
Optional SM1.5RR Retaining Ring for Ø1.5" Lens Tubes and Mounts
Item #Mounts for Ø2" (Ø50.8 mm) Optics
ImperialMetric
LMR2LMR2/MFixed Lens Mount for Ø2" Optics
LM2XYLM2XY/MTranslating Lens Mount for Ø2" Optics
CXY260 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)Ø2" Lens Tubes,
Optional SM2RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Adjustable Optic Mounts
ImperialMetric
LH1LH1/MAdjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2LH2/MAdjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100VG100/MAdjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03SCL03/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04SCL04/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CALH160CA/MAdjustable Mount for 60 mm Cage Systems,
Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CASCL60CA/MSelf-Centering Mount for 60 mm Cage Systems,
Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics

Video 82E  標準および曲率が高い光学素子の取付け方法

曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の 固定リングをØ5 mm～Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の 平凸レンズ、 コンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。


Posted Comments:
Marcos Augusto Bandini  (posted 2025-04-24 06:41:20.867)
Lens D=20 MD, 3.23 R=23.4 MGF2 Hitachi
cdolbashian  (posted 2025-05-01 12:03:05.0)
Thank you for contacting Thorlabs! We will reach out to you directly to further discuss the feasibility. For future custom requests, please feel free to reach out to your local tech support team (in your case: techsupport.br@thorlabs.com).
user  (posted 2025-02-21 14:55:36.78)
Hello, I am looking for lenses for wavelengths in the 4 to 5 µm range. CaF₂ would be suitable as a material, but I am also interested in any other material with higher transmissivity. The focal lengths I need are 13-15 mm and approximately 30 mm. The lens diameters should be between 1" and a maximum of 38 mm. For the 13-15 mm focal length lens, a diameter larger than 1/2" would be acceptable. I couldn’t find any product on your website that meets these specifications, so I was wondering if you could offer a custom solution that is not listed in your catalog but meets these requirements. Best regards,
jdelia  (posted 2025-02-24 01:47:12.0)
Thank you for contacting Thorlabs. The only substrate we offer with higher transmission would be Magnesium Fluoride: https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=901. The transmission will be >95% in this range as opposed to the ~92% of Calcium Fluoride. I have reached out to you directly to discuss your application and whether any of our catalog options could be used as a solution.
user  (posted 2022-08-10 12:42:29.783)
Is the crytal orientation of your CaF2-lenses defined? i.e. ist the optical axis parallel to the 111 orientation?
cdolbashian  (posted 2022-08-25 08:34:24.0)
Thank you for contacting Thorlabs. The crystal orientation of CaF2 lenses is usually randomly oriented. Custom optics with specified crystal orientations can be provided if desired. Custom optics can be requested by emailing your local Thorlabs Tech Support group (in your case, Europe@thorlabs.com)
Tetsuya Sugata  (posted 2022-02-15 18:01:56.89)
ソーラボジャパン株式会社　担当者様 いつもお世話になっております。 レーザーテック　管田と申します。 御社で取り扱っているフッ化カルシウム平凸レンズはHPを見る限り全てノーコートになっていますが、ARコートして頂くことは可能でしょうか。 よろしくお願いします。 管田
cdolbashian  (posted 2022-02-16 09:38:32.0)
Thank you for contacting Thorlabs. We also offer -D coated and -E coated CaF2 lenses, which can be found here: https://www.thorlabs.co.jp/navigation.cfm?guide_id=2243. If you would like other AR coating types, the custom optics can be requested by contacting your local Thorlabs Tech Support team (in your case, techsupport.jp@thorlabs.com).
Pedro Mecê  (posted 2021-03-24 06:35:35.477)
Hi, I would like to know if it is possible to have a B AR coating for LA5025 and LC5749. Thanks, Pedro
YLohia  (posted 2021-03-25 10:53:37.0)
Hello, custom optics can be requested by contacting your local Thorlabs Tech Support team (in your case, techsupport.fr@thorlabs.com). We will contact your directly to discuss this further.
tcohen  (posted 2012-11-13 14:55:00.0)
Response from Tim at Thorlabs: Thank you for your suggestion! We are continually introducing new optics to our catalog. We will discuss this so that we can look to add larger CaF2 lenses as a future customer inspired product.
user  (posted 2012-11-06 17:40:54.897)
It would be great if you also sold 2" diameter CaF2 lenses.
bdada  (posted 2011-10-25 15:34:00.0)
Response from Buki at Thorlabs: Thank you for using our Web Feedback tool. The beam waist is a function of the wavelength and focusing angle of the lens. You can use the following equation: beam waist = lambda/(pi x focusing angle (in radians)) We have contacted you to discuss this further and assist you in calculating the beam waist.
deibel  (posted 2011-10-25 13:22:34.0)
Hello, I need to know how big the beam waist is (is the beam waist of a bi-convex lens smaller, same focal length). Especially for 2,94um. I need different focal lengths (75mm; 100mm; 150mm; 200mm) of CaF2-lenses. Is there some data on beam waists? Thank you very much.
Thorlabs  (posted 2010-06-23 10:44:19.0)
Response from Javier at Thorlabs to yan.ying: We have the capability to manufacture a wide variety of custom optics, including CaF2 lenses.In order to check for a possible solution for this custom lens, we would require a complete design description (e.g. ZEMAX design file). I will contact you directly to discuss the details.
yan.ying  (posted 2010-06-23 10:12:06.0)
Hi, I am interested in a CaF2 plano-convex lens with 300mm focal length and 25.4mm diameter. Do you have this? If it is a custom order how long time will it take for manufacturing? Thank you in advance.

Ø12.7 mm(Ø1/2インチ) フッ化カルシウム(CaF2)平凸レンズ、コーティング無し

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LA53151/2" (12.7 mm)20.0 mm+50.08.7 mm4.3 mm1.5 mm17.0 mmPlano-Convex Lens Drawing
LA50251/2" (12.7 mm)25.0 mm+40.010.9 mm4.1 mm2.0 mm22.2 mm
LA50301/2" (12.7 mm)30.0 mm+33.313.0 mm3.7 mm2.0 mm27.5 mm
LA50401/2" (12.7 mm)40.0 mm+25.017.4 mm3.2 mm2.0 mm37.8 mm
LA51831/2" (12.7 mm)50.0 mm+20.021.7 mm2.5 mm1.5 mm48.3 mm
LA54581/2" (12.7 mm)80.0 mm+12.534.7 mm2.1 mm1.5 mm78.6 mm
LA50101/2" (12.7 mm)100.0 mm+10.043.4 mm2.5 mm2.0 mm98.3 mm
  • 焦点距離をメートル単位で表した時の逆数
  • 保護面取りの加工前の厚さ
  • 設計波長 588 nmで測定

推奨固定マウント:LMR05/M

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA5315 Support Documentation
LA5315Ø1/2" CaF2 Plano-Convex Lens, f = 20 mm, Uncoated
￥18,284
Today
LA5025 Support Documentation
LA5025Ø1/2" CaF2 Plano-Convex Lens, f = 25 mm, Uncoated
￥16,440
7-10 Days
LA5030 Support Documentation
LA5030Ø1/2" CaF2 Plano-Convex Lens, f = 30 mm, Uncoated
￥17,051
Today
LA5040 Support Documentation
LA5040Ø1/2" CaF2 Plano-Convex Lens, f = 40 mm, Uncoated
￥17,051
7-10 Days
LA5183 Support Documentation
LA5183Ø1/2" CaF2 Plano-Convex Lens, f = 50 mm, Uncoated
￥18,806
7-10 Days
LA5458 Support Documentation
LA5458Ø1/2" CaF2 Plano-Convex Lens, f = 80 mm, Uncoated
￥16,803
7-10 Days
LA5010 Support Documentation
LA5010Ø1/2" CaF2 Plano-Convex Lens, f = 100 mm, Uncoated
￥17,828
Today

Ø25.4 mm(Ø1インチ) フッ化カルシウム(CaF2)平凸レンズ、コーティング無し

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LA53701" (25.4 mm)40.0 mm+25.017.4 mm7.5 mm2.0 mm34.7 mmPlano-Convex Lens Drawing
LA57631" (25.4 mm)50.0 mm+20.021.7 mm6.1 mm2.0 mm45.7 mm
LA50421" (25.4 mm)75.0 mm+13.332.5 mm4.6 mm2.0 mm71.8 mm
LA58171" (25.4 mm)100.0 mm+10.043.4 mm3.9 mm2.0 mm97.3 mm
LA50121" (25.4 mm)150.0 mm+6.765.1 mm3.3 mm2.0 mm147.7 mm
LA57141" (25.4 mm)200.0 mm+5.086.8 mm2.9 mm2.0 mm198.0 mm
LA52551" (25.4 mm)250.0 mm+4.0108.5 mm2.7 mm2.0 mm248.0 mm
LA54641" (25.4 mm)500.0 mm+2.0216.9 mm2.4 mm2.0 mm498.4 mm
LA59561" (25.4 mm)750.1 mm+1.3325.4 mm2.2 mm2.0 mm748.5 mm
LA58351" (25.4 mm)1000.0 mm+1.0433.9 mm2.2 mm2.0 mm998.6 mm
  • 焦点距離をメートル単位で表した時の逆数
  • 保護面取りの加工前の厚さ
  • 設計波長588 nmで測定

推奨固定マウント:LMR1/M

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA5370 Support Documentation
LA5370 Ø1" CaF2 Plano-Convex Lens, f = 40 mm, Uncoated
￥27,164
Today
LA5763 Support Documentation
LA5763 Ø1" CaF2 Plano-Convex Lens, f = 50 mm, Uncoated
￥29,081
Today
LA5042 Support Documentation
LA5042 Ø1" CaF2 Plano-Convex Lens, f = 75 mm, Uncoated
￥34,654
Today
LA5817 Support Documentation
LA5817 Ø1" CaF2 Plano-Convex Lens, f = 100 mm, Uncoated
￥17,196
Today
LA5012 Support Documentation
LA5012 Ø1" CaF2 Plano-Convex Lens, f = 150 mm, Uncoated
￥19,157
Today
LA5714 Support Documentation
LA5714 Ø1" CaF2 Plano-Convex Lens, f = 200 mm, Uncoated
￥19,331
7-10 Days
LA5255 Support Documentation
LA5255 Ø1" CaF2 Plano-Convex Lens, f = 250 mm, Uncoated
￥22,986
Today
LA5464 Support Documentation
LA5464 Ø1" CaF2 Plano-Convex Lens, f = 500 mm, Uncoated
￥18,110
7-10 Days
LA5956 Support Documentation
LA5956 Ø1" CaF2 Plano-Convex Lens, f = 750 mm, Uncoated
￥19,157
7-10 Days
LA5835 Support Documentation
LA5835 Ø1" CaF2 Plano-Convex Lens, f = 1000 mm, Uncoated
￥18,806
Today

Ø50.8 mm(Ø2インチ) フッ化カルシウム(CaF2)平凸レンズ、コーティング無し

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LA52102" (50.8 mm)100.0 mm+10.043.4 mm11.2 mm3.0 mm92.9 mmPlano-Convex Lens Drawing
LA52152" (50.8 mm)150.0 mm+6.765.1 mm8.2 mm3.0 mm144.3 mm
LA52202" (50.8 mm)200.0 mm+5.086.8 mm6.8 mm3.0 mm196.0 mm
LA52302" (50.8 mm)300.0 mm+3.3130.2 mm5.5 mm3.0 mm296.9 mm
LA52502" (50.8 mm)500.0 mm+2.0216.9 mm4.5 mm3.0 mm497.6 mm
LA52002" (50.8 mm)1000.0 mm+1.0433.8 mm3.7 mm3.0 mm998.1 mm
  • 焦点距離をメートル単位で表した時の逆数
  • 保護面取りの加工前の厚さ
  • 設計波長588 nmで測定

推奨固定マウント:LMR2//M

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA5210 Support Documentation
LA5210Customer Inspired!  Ø2" CaF2 Plano-Convex Lens, f = 100 mm, Uncoated
￥56,323
Today
LA5215 Support Documentation
LA5215 Ø2" CaF2 Plano-Convex Lens, f = 150 mm, Uncoated
￥55,590
7-10 Days
LA5220 Support Documentation
LA5220Customer Inspired!  Ø2" CaF2 Plano-Convex Lens, f = 200 mm, Uncoated
￥54,858
Today
LA5230 Support Documentation
LA5230Customer Inspired!  Ø2" CaF2 Plano-Convex Lens, f = 300 mm, Uncoated
￥58,705
7-10 Days
LA5250 Support Documentation
LA5250 Ø2" CaF2 Plano-Convex Lens, f = 500 mm, Uncoated
￥50,320
Today
LA5200 Support Documentation
LA5200 Ø2" CaF2 Plano-Convex Lens, f = 1000 mm, Uncoated
￥70,955
7-10 Days
Additional フッ化カルシウム平凸球面レンズ
  • CaF2平凸レンズ

  • CaF2平凸レンズ、Dコーティング

  • CaF2平凸レンズ、Eコーティング
