フッ化カルシウム両凸レンズ、ARコーティング:2～5 µm

AR Coating Optimized for the 2 - 5 µm Range
Choose from Ø1/2" or Ø1"

LB5774-E1

LB5766-E1

Related Items

Other Bi-Convex Lenses

Fixed Optic Mounts

CaF₂ Cylindrical Lenses

Lens Tube Systems

Optics Handling

Optics Cleaning

Please Wait

概要
グラフ
焦点距離の変化
取付けオプション
Feedback

Common Specifications
Substrate Material	Vacuum UV Grade Calcium Fluoride^a
AR Coating Range	2.0 - 5.0 μm
Reflectance over Coating Range (at 0° AOI)	< 1.25% (Avg.) < 3.0% (Abs.)
Transmission over Coating Range (at 0° AOI)	> 94% (Avg.) > 90% (Abs.)
Diameter Tolerance	+0.0/-0.1 mm
Thickness Tolerance	±0.1 mm
Focal Length Tolerance	±1%
Surface Quality	40-20 (Scratch-Dig)
Spherical Surface Power^b	3λ/2^c
Spherical Surface Irregularity (Peak to Valley)	λ/2^c
Centration	< 3 arcmin
Clear Aperture	> 90% of Diameter
Design Wavelength	588 nm

リンクをクリックすると基板の仕様をご覧いただけます。
Spherical Surface Power (球面度)は、平面光学素子に対する表面の平面度(Surface Flatness)と同様で、曲率を有する光学素子の表面と校正された基準面との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に「surface fit」とも表記されます。
λ = 633 nm

特長

真空UVグレードのフッ化カルシウム基板
Ø12.7 mm(Ø1/2インチ)またはØ25.4 mm(Ø1インチ)バージョンから選択可能
2.0～5.0 μm範囲の広帯域ARコーティング
焦点距離：15.0～200.0 mm

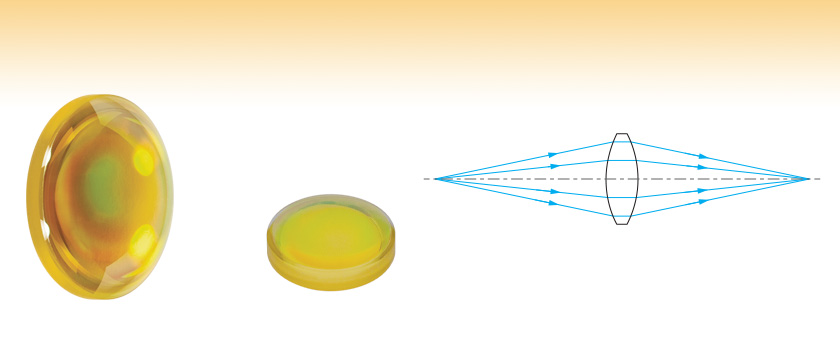

当社のØ12.7 mm(Ø1/2インチ)およびØ25.4 mm(Ø1インチ)のフッ化カルシウム (CaF₂) 両凸レンズは、コーティング無し、または両面に2～5 μmのスペクトル範囲に最適化された広帯域ARコーティングをご提供しています。このコーティングにより基板表面の反射が大きく減少し、ARコーティング全域にわたり94%を超える平均透過率が得られています。詳細については「グラフ」タブをご参照ください。

フッ化カルシウムは、一般的に赤外域および紫外域スペクトル範囲で高い透過率を必要とする用途に使われています。この材料は、180 nm～8.0 μmの波長範囲で1.35～1.51の低い屈折率を示します。また、フッ化カルシウムは化学的に不活性であり、フッ化バリウム、フッ化マグネシウム、フッ化リチウムと比べて優れた硬度を有しています。

両凸レンズは、イメージング用途で一般的に使われています。両表面は曲面で、同じ曲率半径を有しています。従って、物体と像の距離が等しいか、ほぼ等しい場合に、収差が最小になります。共役比(物体の距離：像の距離)が5:1と1:5の間にある場合は、両凸レンズが収差の最小化に適しています。通常その範囲外では、平凸レンズが用いられます。

Zemaxファイル
下の型番横の赤いアイコン(資料)をクリックすると、各製品のZemaxファイルをダウンロードいただけます。また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。

Selection Guide

Calcium Fluoride Lenses

Other MIR Lenses

Other Spherical Singlets

2～5 µm ARコーティングのグラフ

Click to Enlarge
グラフ付きエクセルファイルデータはこちらからダウンロードいただけます

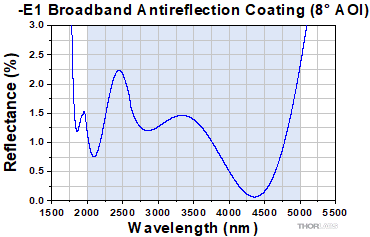

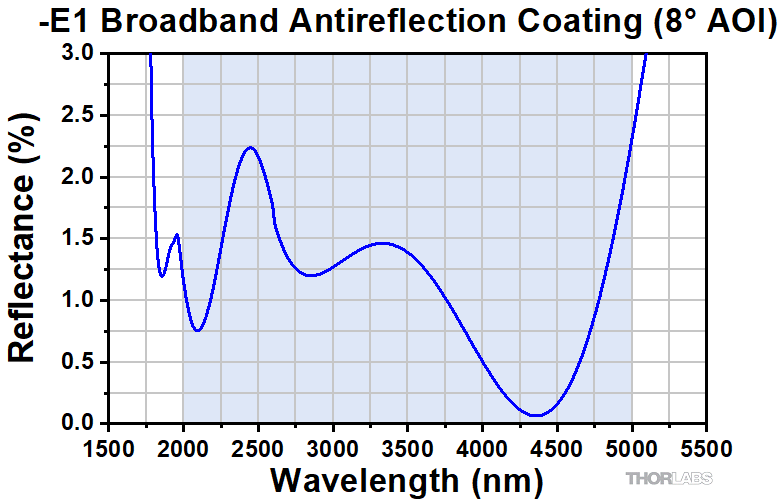

Figure 2.1 上のグラフは、強化ARコーティングの反射率の波長特性測定値を示しています。2～5 μmにおける平均反射率は、＜1.25%です。青い網掛け部分はARコーティングが最適化されている波長範囲を示します。この仕様によって定められた波長範囲以外での製品性能はロット毎にバラツキがあり、当社では保証しておりませんのでご注意ください。上のエクセルファイルでは波長範囲外を含めたコーティングの曲線データがご覧いただけます。

CaF2 Transmission 3 to 5 micron antireflective coating

Click to Enlarge
グラフ付きエクセルファイルデータはこちらからダウンロードいただけます

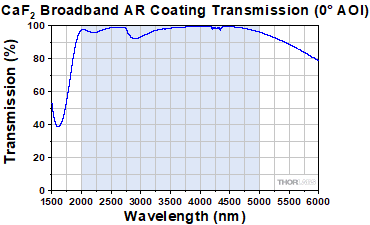

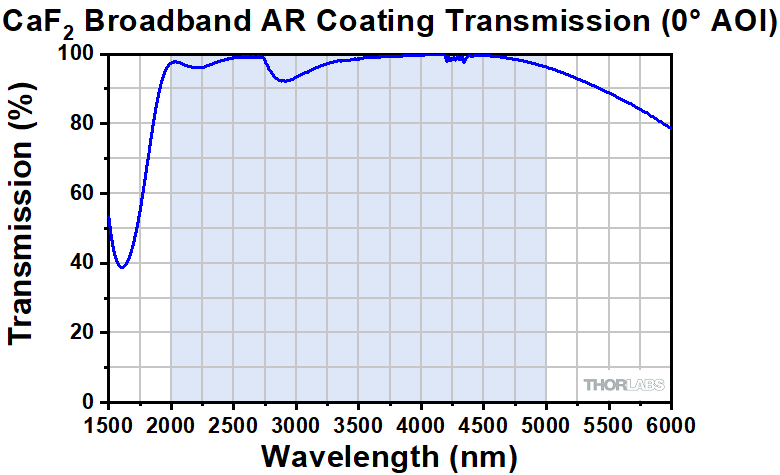

Figure 2.2 上のグラフは、強化ARコーティングの透過率の波長特性測定値を示しています。青い網掛け部分はARコーティングが最適化されている波長範囲を示します。この仕様によって定められた波長範囲以外での製品性能はロット毎にバラツキがあり、当社では保証しておりませんのでご注意ください。上のエクセルファイルでは波長範囲外を含めたコーティングの曲線データがご覧いただけます。

CaF₂の透過率

Click to Enlarge
グラフ付きエクセルファイルデータはこちらからダウンロードいただけます。
Figure 2.3 コーティング無し、厚さ5 mmのフッ化カルシウム試料の透過率(測定値)です。

波長に依存する焦点距離の変化

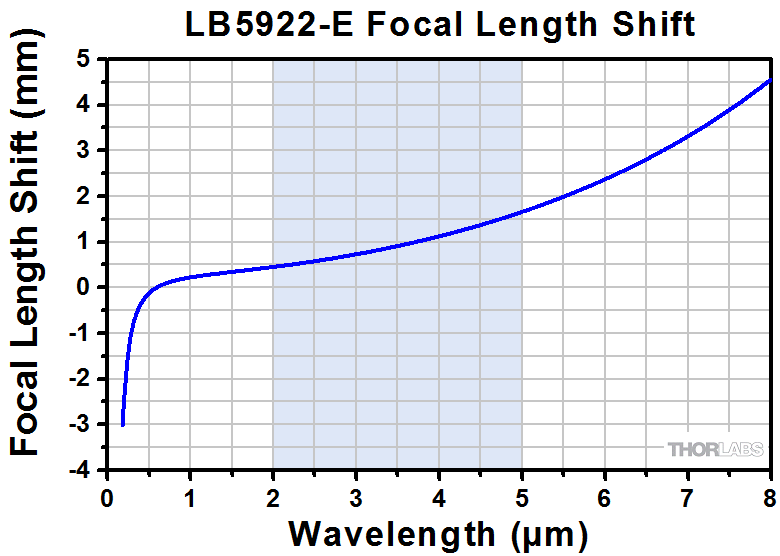

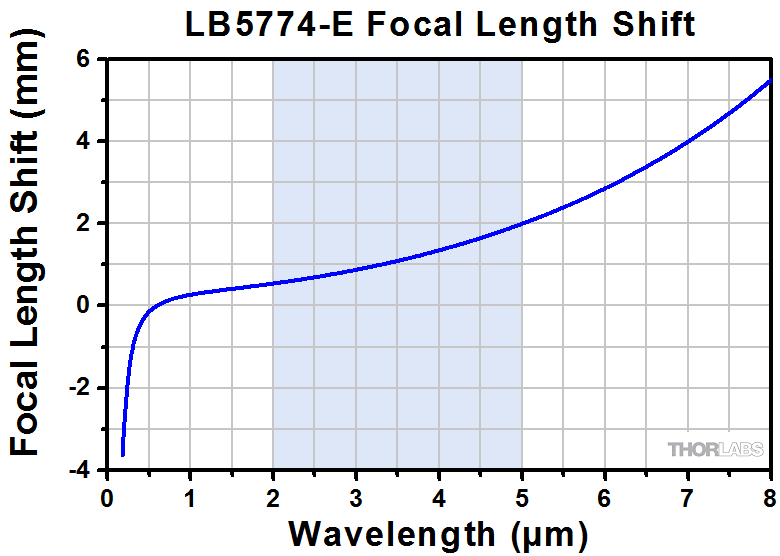

レンズの焦点距離は、波長に依存します。 Table 3.1と3.2に掲載されている焦点距離は、設計波長(588 nm)での値に対応しています。フッ化カルシウム(CaF₂) は0.18～8.0 μmの波長域で高い透過率を示しますので、設計波長以外の波長でもご使用いただけます。 Table 3.1と3.2のアイコンをクリックいただくと、0.18～8.0 μm範囲内の波長における焦点距離( mm)の理論計算値をご覧いただけます。

青い網掛け部分は、ARコーティングが最適化されている範囲です。詳細は「グラフ」タブをご参照ください。

Table 3.1 Ø1/2" Bi-Convex Lenses
Item #	LB5766-E	LB5922-E	LB5864-E
Focal Length @ 588 nm	15.0 mm	20.0 mm	40.0 mm
Focal Length Shift (Click for Details)
Raw Data (Click to Download)	Data	Data	Data

Table 3.2 Ø1" Bi-Convex Lenses
Item #	LB5774-E	LB5284-E	LB5247-E	LB5552-E	LB5454-E
Focal Length @ 588 nm	25.4 mm	50.0 mm	75.0 mm	100.0 mm	200.0 mm
Focal Length Shift (Click for Details)
Raw Data (Click to Download)	Data	Data	Data	Data	Data

Click to Enlarge
Figure 82B 30 mmケージシステムに取付けられた移動マウントCXY1Aおよび
SM1レンズチューブ

Click to Enlarge
Figure 82D XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge
Figure 82A 固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge
Figure 82C 移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ

Recommended Mounting Options for Thorlabs Lenses
Item #		Mounts for Ø2 mm to Ø10 mm Optics
Imperial	Metric	Mounts for Ø2 mm to Ø10 mm Optics
(Various)		Fixed Lens Mounts and Mini-Series Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)		Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø2 mm to Ø10 mm
Item #		Mounts for Ø1/2" (Ø12.7 mm) Optics
Imperial	Metric	Mounts for Ø1/2" (Ø12.7 mm) Optics
LMR05	LMR05/M	Fixed Lens Mount for Ø1/2" Optics
MLH05	MLH05/M	Mini-Series Fixed Lens Mount for Ø1/2" Optics
LM05XY	LM05XY/M	Translating Lens Mount for Ø1/2" Optics
SCP05		16 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)		Ø1/2" Lens Tubes, Optional SM05RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #		Mounts for Ø1" (Ø25.4 mm) Optics
Imperial	Metric	Mounts for Ø1" (Ø25.4 mm) Optics
LMR1	LMR1/M	Fixed Lens Mount for Ø1" Optics
LM1XY	LM1XY/M	Translating Lens Mount for Ø1" Optics
ST1XY-S	ST1XY-S/M	Translating Lens Mount with Micrometer Drives (Other Drives Available)
CXY1A		30 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)		Ø1" Lens Tubes, Optional SM1RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #		Mount for Ø1.5" Optics
Imperial	Metric	Mount for Ø1.5" Optics
LMR1.5	LMR1.5/M	Fixed Lens Mount for Ø1.5" Optics
(Various)		Ø1.5" Lens Tubes, Optional SM1.5RR Retaining Ring for Ø1.5" Lens Tubes and Mounts
Item #		Mounts for Ø2" (Ø50.8 mm) Optics
Imperial	Metric	Mounts for Ø2" (Ø50.8 mm) Optics
LMR2	LMR2/M	Fixed Lens Mount for Ø2" Optics
LM2XY	LM2XY/M	Translating Lens Mount for Ø2" Optics
CXY2		60 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)		Ø2" Lens Tubes, Optional SM2RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #		Adjustable Optic Mounts
Imperial	Metric	Adjustable Optic Mounts
LH1	LH1/M	Adjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2	LH2/M	Adjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100	VG100/M	Adjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03	SCL03/M	Self-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04	SCL04/M	Self-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CA	LH160CA/M	Adjustable Mount for 60 mm Cage Systems, Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CA	SCL60CA/M	Self-Centering Mount for 60 mm Cage Systems, Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics

Video 82E 標準および曲率が高い光学素子の取付け方法

曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の固定リングをØ5 mm～Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の平凸レンズ、コンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。

Posted Comments:
No Comments Posted

フッ化カルシウム両凸レンズ、Ø12.7 mm(Ø1/2インチ)、ARコーティング付き：2～5 μm

Item #	Diameter	Focal Length	Diopter^a	Radius of Curvature	Center Thickness	Edge Thickness^b	Back Focal Length^c
LB5766-E1	1/2" (12.7 mm)	15.0 mm	+66.7	12.1 mm	5.6 mm	2.0 mm	12.9 mm
LB5922-E1	1/2" (12.7 mm)	20.0 mm	+50.0	16.6 mm	4.5 mm	2.0 mm	18.4 mm
LB5864-E1	1/2" (12.7 mm)	40.0 mm	+25.0	34.2 mm	3.2 mm	2.0 mm	38.9 mm

推奨固定マウント: LMR05/M

焦点距離をメートル単位で表した時の逆数
エッジ厚は、面取り角(典型値45^o)の起点から内側に0.2 mmの位置で測定
設計波長588 nmで測定

フッ化カルシウム両凸レンズ、Ø25.4 mm(Ø1インチ)、ARコーティング付き：2～5 μm

Item #	Diameter	Focal Length	Diopter^a	Radius of Curvature	Center Thickness	Edge Thickness^b	Back Focal Length^c
LB5774-E1	1" (25.4 mm)	25.4 mm	+39.4	20.2 mm	11.0 mm	2.0 mm	21.2 mm
LB5284-E1	1" (25.4 mm)	50.0 mm	+20.0	42.5 mm	5.9 mm	2.0 mm	47.9 mm
LB5247-E1	1" (25.4 mm)	75.0 mm	+13.3	64.4 mm	4.5 mm	2.0 mm	73.4 mm
LB5552-E1	1" (25.4 mm)	100.0 mm	+10.0	86.2 mm	3.9 mm	2.0 mm	98.6 mm
LB5454-E1	1" (25.4 mm)	200.0 mm	+5.0	173.1 mm	2.9 mm	2.0 mm	199.0 mm

推奨固定マウント: LMR1/M

焦点距離をメートル単位で表した時の逆数
エッジ厚は、面取り角(典型値45^o)の起点から内側に0.2 mmの位置で測定
設計波長588 nmで測定

Plano-Convex	Uncoated (0.18 - 8.0 µm)
	D Coated (1.65 - 3.0 µm)
	E1 Coated (2 - 5 µm)
Bi-Convex	Uncoated (0.18 - 8.0 µm)
Bi-Convex	E1 Coated (2.0 - 5.0 µm)
Plano-Concave	Uncoated (0.18 - 8.0 µm)
Plano-Concave	E1 Coated (2 - 5 µm)
Bi-Concave	Uncoated (0.18 - 8.0 µm) E Coated (2 - 5 µm or 3 - 5 µm)
Positive Meniscus	Uncoated (0.18 - 8.0 µm)
Positive Meniscus	E1 Coated (2 - 5 µm)
Negative Meniscus	Uncoated (0.18 - 8.0 µm)
Negative Meniscus	E1 Coated (2 - 5 µm)

Zinc Selenide	Plano-Convex	E4 Coated (2 - 13 µm)
		E2 Coated (4.5 - 7.5 µm)
		E3 Coated (7 - 12 µm)
	Bi-Convex	E3 Coated (7 - 12 µm)
	Plano-Concave	E4 Coated (2 - 13 µm)
		E2 Coated (4.5 - 7.5 µm)
		E3 Coated (7 - 12 µm)
	Bi-Concave	E3 Coated (7 - 12 µm)
	Positive Meniscus	F Coated (8 - 12 µm)
	Negative Meniscus	F Coated (8 - 12 µm)
Magnesium Fluoride	Plano-Convex	Uncoated (0.2 - 6 µm)
Barium Fluoride	Plano-Convex	E1 Coated (2 - 5 µm)
Silicon	Plano-Convex	E Coated (2 - 5 µm)
Germanium	Plano-Convex	E3 Coated (7 - 12 µm)
