Ø25.4 mm(Ø1インチ)セレン化亜鉛(ZnSe)平凹レンズ、ARコーティング：4.5～7.5 µm　


  • AR Coating Optimized for the 4.5 - 7.5 µm Range
  • Ideal for MIR Laser Applications Due to Low Absorption Coefficient
  • Use to Diverge Collimated Incident Light

LC7759-E2

Ø1" Lens
f = -25.4 mm

Related Items


Please Wait
Common Specifications
Substrate MaterialLaser Grade Zinc Selenidea
AR Coating Range4.5 - 7.5 μm
Reflectance over
AR Coating Range @ 0° AOI
Ravg < 1.0%, Rabs < 2.0%
Transmission over
AR Coating Range @ 0° AOI
Tavg > 97%, Tabs > 94%
Diameter Tolerance+0.00/-0.10 mm
Thickness Tolerance±0.1 mm
Focal Length Tolerance±1%
Surface Quality60-40 Scratch-Dig
Surface Power
(Plano Side)		λ/2
Spherical Surface Powerc
(Concave Side)		3λ/2
Surface Irregularity
(Peak to Valley)		λ/2
Centration< 3 arcmin
Clear Aperture80% of Diameter
Design Wavelength10.6 μm
  • リンクをクリックすると基板の仕様をご覧いただけます。
  • Spherical Surface Power (球面度)は、平面光学素子に対する表面の平面度(Surface Flatness)と同様で、曲率を有する光学素子の表面と校正された基準面との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に「Surface Fit」とも表記されます。
Zemaxファイル
下の型番横の赤いアイコンをクリックするとZemaxファイルをダウンロードいただけます。また、こちらからは当社の全てのZemaxファイルを一括してダウンロードできます。

Features

  • セレン化亜鉛(ZnSe)基板
  • 4.5～7.5 µm用広帯域ARコーティング
  • -25.4 mm～-200 mmの焦点距離

当社のØ25.4 mm(Ø1インチ)のセレン化亜鉛(ZnSe)平凹レンズは両面に4.5～7.5 µmスペクトル範囲に最適化された広帯域ARコーティングが施されています。このコーティングにより基板表面の反射が大きく減少し、ARコーティングの対応波長全域にわたり97%を超える平均透過率が得られています。詳細については「グラフ」タブをご参照ください。

ほかの平凹レンズ同様、これらのレンズは負の焦点距離を有しているため、コリメート光を拡散させる用途にお使いいただけます。この場合、球面収差を最小にするためにはレンズの曲面側をコリメート光側に向ける必要があります。また、光学システムで他のレンズの球面収差を補正する用途にもお使いいただけます。ZnSeレンズは特に高出力COレーザやCO2レーザへの使用に適しています。そのほか、可視域でも十分な透過率があるため、後方反射は大きくなりますが、可視のアライメントビームを使用することも可能です。

Optic Cleaning Tutorial

光学素子の取扱いには常に手袋をご着用ください。特に、セレン化亜鉛(ZnSe)は素手で取り扱うと危険な材料です。お客様の安全のため、手袋の着用、取り扱い後の適切な手洗いなど、すべての安全上のご注意をお守りください。ZnSeの製品安全データシート(MSDS)はPDF形式でこちらからダウンロードできます。

使用済みのセレン化亜鉛(ZnSe)レンズを廃棄される場合には、自治体の規則に従って廃棄してください。

Optical Coatings and Substrates
Selection Guide
Zinc Selenide Lenses
Other MIR Lenses
Other Spherical Singlets
Transmission of Uncoated ZnSe
Click to Enlarge
生データはこちらからダウンロードいただけます。

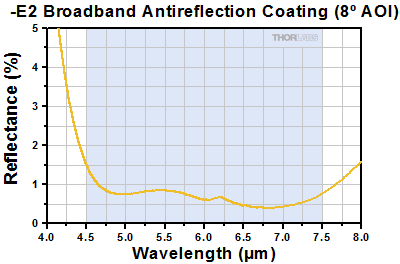

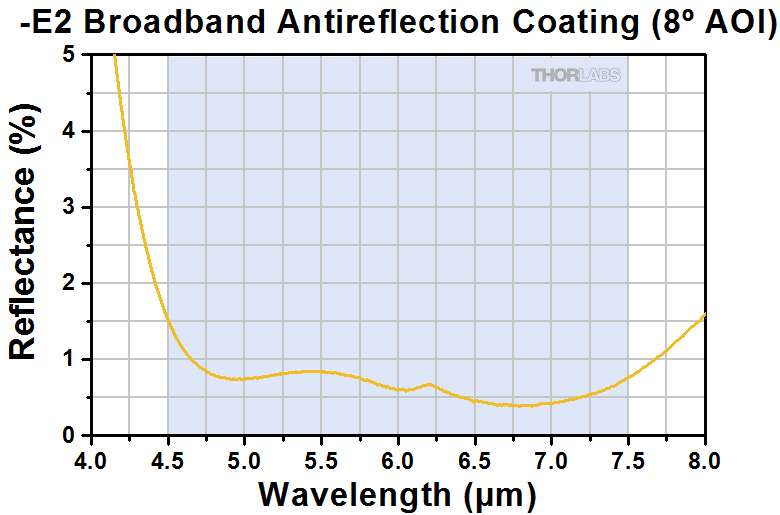

Reflectance of the -E2 AR Coating at 8 degrees angle of incidence
Click to Enlarge
生データはこちらからダウンロードいただけます。
青い領域は、ARコーティングの規定範囲を示しています。この領域以外の性能についてはロット毎に異なり、保証されません。

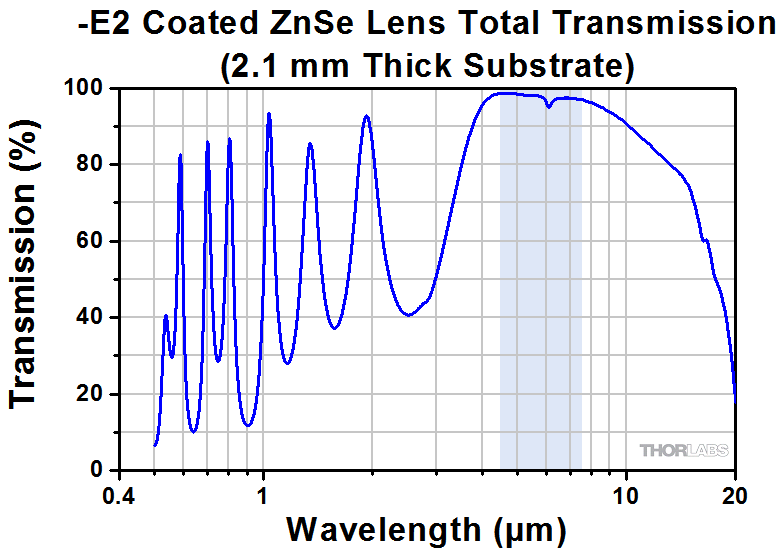

Transmission of a 2 mm Thick ZnSe Lens with -E2 AR Coating.
Click to Enlarge
生データはこちらからダウンロードいただけます。
青い領域は、ARコーティングの規定範囲を示しています。この領域以外の性能についてはロット毎に異なり、保証されません。
CXY1A in 30 mm Cage System
Click to Enlarge
Figure 82B  30 mmケージシステムに取付けられた移動マウントCXY1Aおよび
SM1レンズチューブ
Threaded Mounting Adapter
Click to Enlarge
Figure 82D  XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge
Figure 82A  固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge
Figure 82C  移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ
Recommended Mounting Options for Thorlabs Lenses
Item #Mounts for Ø2 mm to Ø10 mm Optics
ImperialMetric
(Various)Fixed Lens Mounts and Mini-Series Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø2 mm to Ø10 mm
Item #Mounts for Ø1/2" (Ø12.7 mm) Optics
ImperialMetric
LMR05LMR05/MFixed Lens Mount for Ø1/2" Optics
MLH05MLH05/MMini-Series Fixed Lens Mount for Ø1/2" Optics
LM05XYLM05XY/MTranslating Lens Mount for Ø1/2" Optics
SCP0516 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)Ø1/2" Lens Tubes,
Optional SM05RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR1LMR1/MFixed Lens Mount for Ø1" Optics
LM1XYLM1XY/MTranslating Lens Mount for Ø1" Optics
ST1XY-SST1XY-S/MTranslating Lens Mount with Micrometer Drives (Other Drives Available)
CXY1A30 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)Ø1" Lens Tubes,
Optional SM1RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Mount for Ø1.5" Optics
ImperialMetric
LMR1.5LMR1.5/MFixed Lens Mount for Ø1.5" Optics
(Various)Ø1.5" Lens Tubes,
Optional SM1.5RR Retaining Ring for Ø1.5" Lens Tubes and Mounts
Item #Mounts for Ø2" (Ø50.8 mm) Optics
ImperialMetric
LMR2LMR2/MFixed Lens Mount for Ø2" Optics
LM2XYLM2XY/MTranslating Lens Mount for Ø2" Optics
CXY260 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)Ø2" Lens Tubes,
Optional SM2RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Adjustable Optic Mounts
ImperialMetric
LH1LH1/MAdjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2LH2/MAdjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100VG100/MAdjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03SCL03/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04SCL04/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CALH160CA/MAdjustable Mount for 60 mm Cage Systems,
Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CASCL60C/MSelf-Centering Mount for 60 mm Cage Systems,
Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics

Video 82E  標準および曲率が高い光学素子の取付け方法

曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の 固定リングをØ5 mm～Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の 平凸レンズ、 コンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。


Posted Comments:
No Comments Posted
Back to Top

Ø25.4 mm(Ø1インチ)セレン化亜鉛平凹レンズ、ARコーティング：4.5～7.5 µm　

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LC7759-E225.4 mm-25.4 mm-39.4-35.6 mm2.0 mm4.3 mm-26.2 mmPlano-Concave Lens Drawing
LC7235-E225.4 mm-50.0 mm-20.0-70.1 mm2.0 mm3.2 mm-50.8 mm
LC7421-E225.4 mm-75.0 mm-13.3-105.2 mm2.0 mm2.8 mm-75.8 mm
LC7414-E225.4 mm-100.0 mm-10.0-140.3 mm2.0 mm2.6 mm-100.8 mm
LC7142-E225.4 mm-200.0 mm-5.0-280.5 mm2.0 mm2.3 mm-200.8 mm

推奨固定マウント:LMR1/MおよびSM1L05

  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定
  • 設計波長10.6 μmで測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC7759-E2 Support Documentation
LC7759-E2Ø1" ZnSe Plano-Concave Lens, f = -25.4 mm, AR-Coated: 4.5 - 7.5 µm
￥44,769
2 Weeks
LC7235-E2 Support Documentation
LC7235-E2Ø1" ZnSe Plano-Concave Lens, f = -50.0 mm, AR-Coated: 4.5 - 7.5 µm
￥44,769
2 Weeks
LC7421-E2 Support Documentation
LC7421-E2Ø1" ZnSe Plano-Concave Lens, f = -75.0 mm, AR-Coated: 4.5 - 7.5 µm
￥44,769
2 Weeks
LC7414-E2 Support Documentation
LC7414-E2Ø1" ZnSe Plano-Concave Lens, f = -100.0 mm, AR-Coated: 4.5 - 7.5 µm
￥44,769
2 Weeks
LC7142-E2 Support Documentation
LC7142-E2Ø1" ZnSe Plano-Concave Lens, f = -200.0 mm, AR-Coated: 4.5 - 7.5 µm
￥44,769
2 Weeks
Additional セレン化亜鉛(ZnSe)平凹球面レンズ
  • セレン化亜鉛(ZnSe)
    -E4コーティング

  • セレン化亜鉛(ZnSe)
    -E2コーティング

  • セレン化亜鉛(ZnSe)
    -E3コーティング
