当社のスパナレンチは固定リングレンズチューブレンズマウント半導体レーザ用マウントやその他のオプトメカニクス製品に取付けや調整の際に用います。 この製品は非球面レンズコネクタ付きファイバファイバ用コリメータなどのネジアダプタの調整や、ロック用カラーをアジャスターネジに取り付ける際にも便利です。

標準タイプのスパナレンチを用いると、光学素子に損傷を与えることなく、固定リングを安全かつ簡単に調整できます。 アルミニウム製のダイヤ型のきざみが付いているためグリップが滑りにくく、また中空構造のため部品調整中でも光路を妨げません。ステンレススチール製のフランジはアルミニウム製に比べて摩耗しにくく、当社の固定リングに低い公差で適合する設計となっています。フランジには表面にコーティングが施されていないので、埃などの微粒子によるレンズ表面の汚染を最小限に抑えます。

標準タイプのスパナレンチと同様に、SM05、SM1、SM1.5、SM2、SM3の規格に対応した1/4インチ六角軸付きのステンレススチール製スパナビットもご用意しています。 また、SM05、SM1、SM2の規格に対応したスパナビット、1/4インチ六角ソケット付きドライバーハンドル、ケースが付属するキットもご用意しています。 このキットにはSM1.5とSM3の規格に対応したスパナビットは付属しません。

特殊な固定リングやアダプタ、マウントをお持ちのお客様向けに、当社では調整機能付きスパナレンチSPW801をご用意しています。このスパナレンチのブレード間距離は調整可能で、またブレード長(レンチ本体からの長さ)は40.7 mmです。

他にも、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストØ25 mm~Ø25.4 mm(Ø1インチ)ポスト用のステンレススチール製スパナレンチSPW501や、長さ調整機能付きのレンズチューブやカプラに使えるスロットロッキングリング用のスパナレンチSPW502、SPW503、SPW504もご用意しております。スパナレンチSPW504は、高さ調整カラーRSHA/Mに付属しているSM1.5スロット付きロッキングリングの締め付けにもご使用いただけます。


Posted Comments:
Javier Astudillo  (posted 2024-02-19 06:56:36.51)
the is any way to put backwards the blocks that holds the tips on the tool, becouse i wanna know there if any chance that if possible unscrewing the treads on the tool for make wider distance thant 73.4mm . thank You
jdelia  (posted 2024-02-20 11:31:23.0)
Thank you for contacting Thorlabs. This would theoretically be possible. I have reached out to you directly to discuss this further.
David Birkin  (posted 2024-01-03 10:40:45.38)
Hello, Wish to make use of a locking collar to lock an M2 x 0.2 set-screw in place. Wish to tighten the collar with a torque driver. Also wish to hold the set-screw in place with a HEX driver. Instead of knurling the outside of the SPW403 could the outside be machined to a HEX such a torque spanner could be used? So, HEX driver through the middle of the SPW403 into an M2 x 0.2 set-screw Then a torque spanner on the outside of the SPW403 How the set-screw in place with the HEX driver Tighten the locking collar with the torque spanner. Many sense? May I have a couple? :P
jpolaris  (posted 2024-01-03 07:56:17.0)
Thank you for contacting Thorlabs. Requests for customizations such as this can be made by contacting us at the technical support email address local to your region. We evaluate these types of requests on a case by case basis. I have reached out to you directly to discuss this further. The following link contains our worldwide sales and technical support contact information: https://www.thorlabs.com/supportcontact.cfm.
Roger Ding  (posted 2023-10-03 11:45:31.963)
I think it'd be nice to have a "Spanner Wrenches for Retaining Rings" and "Spanner Wrenches for Externally Threaded Adapters" option in the formfactor of a standard wrench instead of a cylinder for fine-adjustments of the rotation angle (e.g., for a laser diode collimating lens). An intermediate step could be to drill some transverse holes in the cylinders to enable using a ball driver as an adjustment lever.
cdolbashian  (posted 2023-10-19 03:03:58.0)
Thank you for reaching out to us with this inquiry! I have contacted you directly to understand the conditions where you would need such a spanner, and the possible solutions therein.
John DeLoach  (posted 2023-03-17 16:53:26.68)
What is the country of origin for this product?
jdelia  (posted 2023-03-20 10:00:29.0)
Thank you for contacting Thorlabs. I have reached out to you directly regarding the country of origin for our SPW801.
Geoff Fanning  (posted 2023-03-09 13:20:32.73)
Is there a spanner for the SM15RR in an SM1AD15?
ksosnowski  (posted 2023-03-10 10:11:03.0)
Hello Geoff, thanks for reaching out to Thorlabs. SM1AD15 does not include a spanner wrench, however the adjustable SPW801 can be used on this adapter's SM15RR. We have not designed a spanner wrench specific to this size however.
Jonathan Twichell  (posted 2021-01-20 08:16:32.937)
Please, pretty please make a version of this the length and type as the SPW602. Please. 3.88 inches long, red handle, length scale on side etc, but for SM05. I am stuck with gluing the SPW603's together but lateral stress always breaks the bond. And I would need 4 of them. It is difficult to hold the short SPW603 at the correct angle to prevent it from slipping off the SM05RR, especially when starting them, or using ones own threads, or threads that have been somewhat abused (by miss-threading!!!)
YLohia  (posted 2021-01-21 10:16:27.0)
Hello, thank you for your feedback. We will contact you directly to discuss the possibility of offering this customization.
Hyojae Kim  (posted 2020-12-17 20:16:01.623)
Hi, I'm Kim from Bio-square. I'd like to get an estimate for this product. Can I pay by T/T? If possible, I can send the amount sometime next week. Please reply. Thank you:)
YLohia  (posted 2020-12-18 11:46:34.0)
Hello Kim, thank you for contacting Thorlabs. Payment options for stock items can be discussed with our Sales Team (sales@thorlabs.com). We will discuss this directly.
Jonathan Twichell  (posted 2020-08-21 08:27:07.537)
1) it is often too short 2) no distance scale as in SPW602 3) often used in tight quarters. Needs a hex (7/16") pattern cut into it so I can use a box wrench. 4) or a version with a 3/16 hex nut pattern (so I can use a ball driver at an angle) 5)There are times I wish for steel (magnetic) retaining rings and a magnet in the tool, or a removable piece of double stick tape or vacuum to hold the ring in place. 6) did I mention it is often too short? and keeping two nested ones is impractical unless you are within a long tube.
llamb  (posted 2020-08-21 02:32:15.0)
Thank you for your feedback. We will certainly consider your points further for improving on the SPW603 spanner wrench.
Sonya Slavkova  (posted 2020-05-19 02:49:49.417)
please advise the unit price for SPW801
YLohia  (posted 2020-05-19 09:45:42.0)
Hello, thank you for contacting Thorlabs. The price of the SPW801 is $103.97/pc, as given next to the part number below.
Iwona Gorczynska  (posted 2019-12-12 05:06:57.91)
It would help if the tool had the diameter of the internal hole somewhat larger than 0.5" to accommodate 0.5" lens tubes, e.g. mounted in SM1A6T. Having a bit longer (~2") version would be also helpful.
llamb  (posted 2019-12-13 08:24:15.0)
Thank you for your feedback. The additional length may be feasible. The SPW909's minimum pin distance is about 0.76", while the outer diameter of our SM05 lens tubes is Ø0.7", which leaves a fairly thin structural wall to hold the pins in place if the internal hole were to accommodate a lens tube. I have added this to our internal product forum for review and reached out to you directly as well.
user  (posted 2019-07-16 15:48:40.81)
Does Thorlabs offer an SM1 spanner with the stainless steel portion only? Could be same sub-part as this, but without the red anodized aluminum handle.
YLohia  (posted 2019-07-17 10:56:14.0)
Hello, thank you for contacting Thorlabs. Custom parts can be requested by emailing techsupport@thorlabs.com. I will reach out to you directly to discuss the possibility of offering this.
christian.peuntinger  (posted 2018-09-06 12:01:32.07)
A spanner wrench like the SPW602 but for SM36RR and SM42RR retaining rings would be very helpful for us. So I'd like to suggest them as a new product.
mmcclure  (posted 2018-09-06 08:07:36.0)
Hello, thank you for contacting Thorlabs. I have added your product idea to our internal forum. As an alternative, we offer the SPW801 adjustable spanner wrench, which is compatible with SM36RR and SM42RR retaining rings.
cbrideau  (posted 2018-05-25 10:10:08.2)
A spanner wrench kit in a case with markings for each wrench would be very helpful!
llamb  (posted 2018-06-04 10:57:14.0)
Thank you for your feedback! I will add this to our internal product forum for further discussion.
Thorlabs  (posted 2010-09-03 23:15:53.0)
Response from Javier at Thorlabs to lincoln.turner: thank you very much for your feedback. We will add a version of the SPW909 for SM05 adapters to our list of upcoming products. I will make sure that you receive a prototype unit as soon as it is available.
lincoln.turner  (posted 2010-09-03 10:01:01.0)
I would like to suggest another, similar product you could make which would be very useful in our lab: A spanner wrench like the SPW909 which would fit the S05TM09 lens cell adapter. We realise that you sell adjustable spanner wrenches which fit the S05TM09, however the lens cell adapter cannot then be screwed deep within lens tube, which is what we need to be able to do, because the points of the adjustable spanner angle outwards!
Laurie  (posted 2009-05-05 13:50:17.0)
Additional response from laurie at Thorlabs to friedemann: I thought that you might be interested in knowing that your suggestion to engrave a scale onto the outer diameter of our SPW602 was recently implemented. Thank you again for your thoughtful and valuable feedback.
Laurie  (posted 2008-04-01 11:01:52.0)
Response from Laurie at Thorlabs to friedemann: Thank you for your suggestion concerning our spanner wrenches. We always appreciate hearing from our customers about ways to improve our product line. I will post this suggestion in our internal forum so that it can be discussed by our mechanical engineers and possibly implemented. We appreciate your taking the time to provide us with this feedback, and thank you for your interest in our products!
friedemann  (posted 2008-04-01 10:30:16.0)
I have a suggestion concerning your spanner wrench SPW602 and his relatives. Could you engrave a millimetric (or imperial) scale onto its outer side ? This would allow to insert lens retaining rings at a precisely defined position in a tube and would be very useful. Best regards, Friedemann
Back to Top

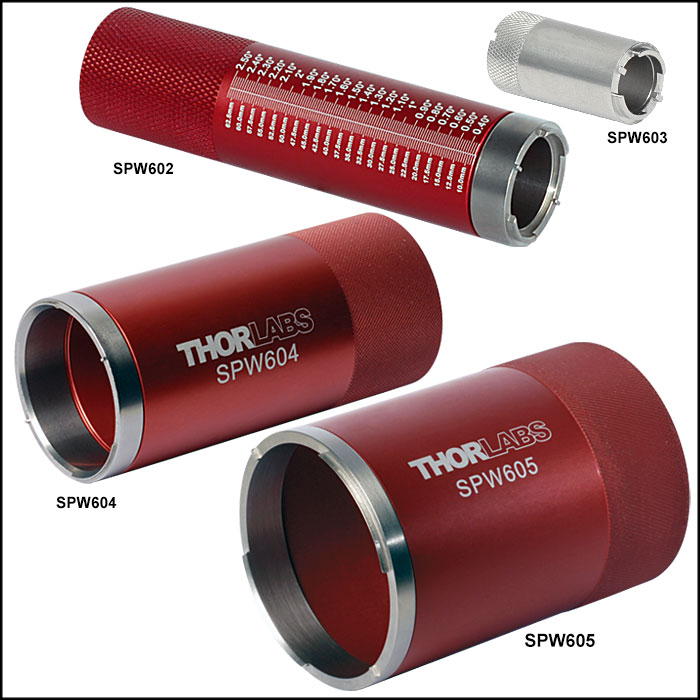

固定リング用スパナレンチ

Item #Compatible
Retaining Rings
FeatureLength
SPW205SM5RRStackable: One End of Spanner Wrench Fits to End of Other Spanner Wrench to Reach Retaining Rings in Longer Lens Tubes1.00"
SPW206SM6RR
SPW207SM7RR
SPW208SM8RR
SPW209SM9RR
SPW210SM10RR
SPW211SM11RR
SPW603SM05RRSM05RRV,
SM05RRCSM05LTRR,
SM05PRR,
POLARIS-SM05RR
SPW603LSM05RRSM05RRV,
SM05RRCSM05LTRR,
SM05PRR,
POLARIS-SM05RR
Engraved Scale3.88"
SPW606SM1RRSM1RRV,
SM1RRCSM1LTRR,
POLARIS-SM1RR
-1.00"
SPW602SM1RRSM1RRV,
SM1RRCSM1LTRR,
POLARIS-SM1RR
Engraved Scale3.88"
SPW607SM30RR-4.35"
SPW608SM1.5RREngraved Scale3.88"
SPW604SM2RRSM2RRV,
SM2RRCSM2LTRR,
POLARIS-SM2RR
-4.35"
SPW605SM3RR-4.35"
  • それぞれの標準固定リングに対応するサイズをご用意
  • ローレット加工された握りやすいハンドル
  • スパナレンチ同士を接続できるため、長いレンズチューブ内の固定リングにもアクセス可能

こちらのスパナレンチを使用して、当社の多くの標準固定リングの調整や取り付けが可能です。中空構造なので、光路を妨害せずに固定リングを調整できます。持ち手部分がローレット加工されているので握りやすくなっています。また、フランジが付いているので、固定リングを取り付けまたは取り外す際にスパナレンチの先端で保持できます。

下の写真のように、SPW602、SPW603L、SPW608にはミリ規格とインチ規格の両方で目盛が刻まれており(数値はそれぞれ0.5 mm、0.02インチ毎に刻印)、スパナレンチの挿入深さがわかるようになっています。そのため光学素子の精密な位置決めも可能です。

こちらの円筒型スパナレンチで対応できない固定リングには、このページの下でご紹介している調整機能付きスパナレンチSPW801をご覧ください。SPW801はそのスパンが調整できるだけでなく、ブレードがレンチの本体から40.7 mm出ています。そのため、焦点距離の短いレンズ(曲率の大きいレンズ)に対しては、当社の標準的なスパナレンチのガイドフランジとレンズとの接触を避けるために、このSPW801の使用を推奨しています。

Spanner Wrench Application
Click to Enlarge

スパナレンチSPW602を用いて固定リングでレンズチューブ内に光学素子を取り付けることができます。このスパナレンチには目盛が刻印されており、レンズチューブに挿入された深さを読むことができます。
CT101 Application
Click to Enlarge

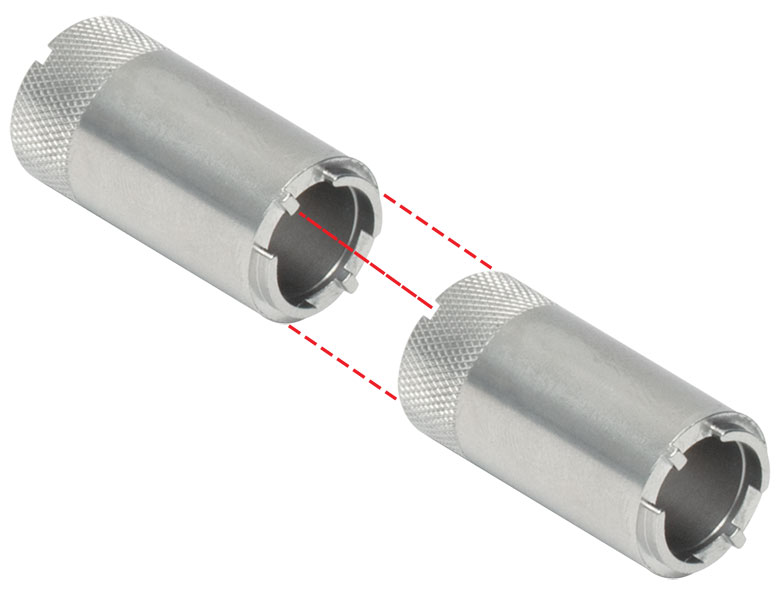

SPW603のようなレンチ同士を接続できるスパナレンチは、長いレンズチューブ内の固定リングにもアクセスできます。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SPW205 Support Documentation
SPW205スパナレンチ、SM5RR固定リング用、長さ25.4 mm
¥2,873
3-5 Weeks
SPW206 Support Documentation
SPW206スパナレンチ、SM6RR固定リング用、長さ25.4 mm
¥2,873
3-5 Weeks
SPW207 Support Documentation
SPW207スパナレンチ、SM7RR固定リング用、長さ25.4 mm
¥2,873
Today
SPW208 Support Documentation
SPW208スパナレンチ、SM8RR固定リング用、長さ25.4 mm
¥2,873
Today
SPW209 Support Documentation
SPW209スパナレンチ、SM9RR固定リング用、長さ25.4 mm
¥2,873
3-5 Weeks
SPW210 Support Documentation
SPW210スパナレンチ、SM10RR固定リング用、長さ25.4 mm
¥2,873
Today
SPW211 Support Documentation
SPW211スパナレンチ、SM11RR固定リング用、長さ25.4 mm
¥2,873
Today
SPW603 Support Documentation
SPW603スパナレンチ、SM05固定リング用、長さ25.4 mm
¥3,910
Today
SPW603L Support Documentation
SPW603LCustomer Inspired! スパナレンチ、SM05固定リング用、0.5 mm目盛り付き、長さ98.4 mm
¥9,024
Today
SPW606 Support Documentation
SPW606Customer Inspired! スパナレンチ、SM1固定リング用、長さ 25.4 mm
¥4,268
Today
SPW602 Support Documentation
SPW602スパナレンチ、SM1固定リング用、0.5 mm目盛付き、長さ98.4 mm
¥4,268
Today
SPW607 Support Documentation
SPW607Customer Inspired! スパナレンチ、SM30固定リング用、長さ110.5 mm
¥6,543
Today
SPW608 Support Documentation
SPW608Customer Inspired! スパナレンチ、SM1.5固定リング用、0.5 mm目盛り付き、長さ98.4 mm
¥9,024
3-5 Weeks
SPW604 Support Documentation
SPW604Customer Inspired! スパナレンチ、SM2固定リング用、長さ110.5 mm
¥7,102
3-5 Weeks
SPW605 Support Documentation
SPW605スパナレンチ、 SM3固定リング用、長さ110.5 mm
¥12,488
Today
Back to Top

SMシリーズ固定リング用スパナビット

Spanner Bit and Torque Driver Application
Click to Enlarge

スパナビットを当社のトルクドライバTD24と一緒に使用して、精密な量のトルクを与えることが可能です。このスパナビットは取付け時のトルク量が推奨されているSMネジ付きPolaris®ミラーマウントにも使用可能です。
  • SM05SM1SM1.5SM2SM3シリーズの固定リングに適用可能なビット
  • 標準タイプの1/4インチ六角アダプタにはめ込み可能
  • キットにはSM05、SM1、SM2シリーズのスパナビットおよび1/4インチ六角ソケット付きドライバーハンドルとケースが付属

スパナビットを用いて、光学素子を傷つけずにSMシリーズの固定リングの取付け、または調整ができます。 これらのスパナビットには、標準の1/4インチ六角軸があるので、付属のドライバーハンドルを始めとして、適切なアダプタの付いた電動ドリルにも取り付けられます。

Spanner Bit and Driver Application
Click to Enlarge

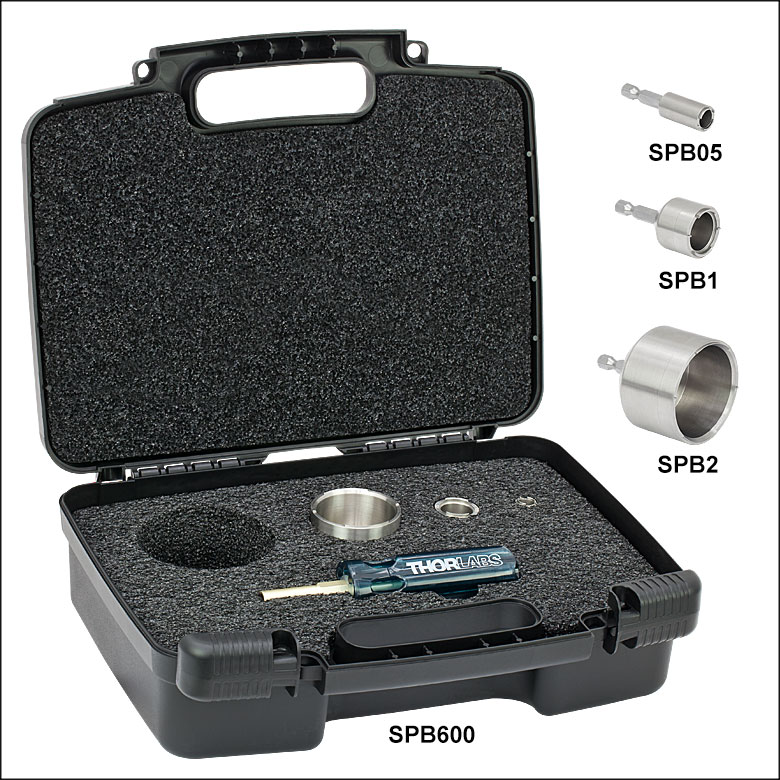

スパナビットキットSPB600には、1/4インチ六角ソケット付きハンドルが付属しています。

各ビットにはガイドフランジが付属するので、ビット挿入中に光学素子が損傷することを防げます。 大きな曲率のレンズを使用するときには、下記掲載の調整機能付きスパナレンチSPW801をお勧めしています。このスパナレンチでは長いブレードを使用しているのでガイドフランジで生じる引っかき傷が予防できます。

スパナレンチビットキットSPB600には、SM05、SM1、SM2シリーズの固定リング用のビットと共に1/4インチ六角ソケット付きドライバーハンドルとケースが付属します。 SM3シリーズ用ビットも別売りでご提供しています。

ビットを電動ドリルで使用するときは、固定リングを締め付け過ぎないようにご注意ください。電動ドリルを使用すると必要以上のトルクが加わってしまう場合があります。 電動のツールは低速で使用し、最終段階での締め付けは手作業で行っていただくことをお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SPB600 Support Documentation
SPB600スパナレンチビットキット、SM05、SM1&SM2スパナビット付属
¥27,504
3-5 Weeks
SPB05 Support Documentation
SPB05SM05スパナビット
¥3,987
3-5 Weeks
SPB1 Support Documentation
SPB1SM1スパナビット
¥6,347
3-5 Weeks
SPB1.5 Support Documentation
SPB1.5Customer Inspired! SM1.5スパナビット
¥7,972
3-5 Weeks
SPB2 Support Documentation
SPB2SM2スパナビット
¥8,423
3-5 Weeks
SPB3 Support Documentation
SPB3SM3スパナビット
¥12,449
3-5 Weeks
Back to Top

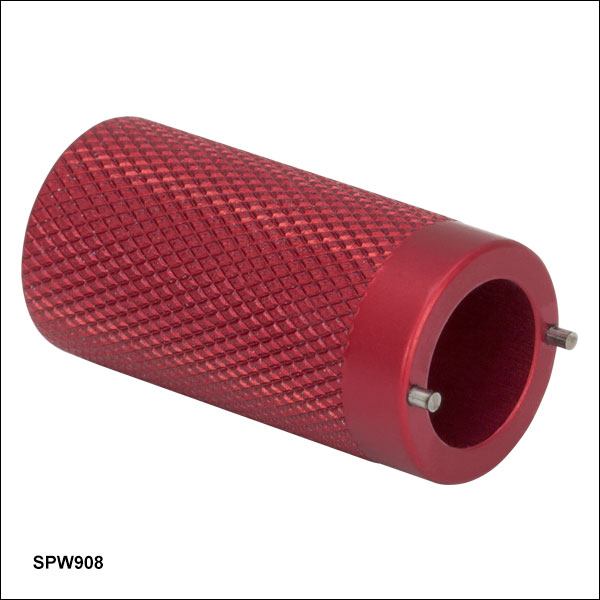

外ネジ付きアダプタ用フォーク型スパナレンチ

  • SPW908: SM05の外ネジ付きアダプタ用(下表参照)
  • SPW909: SM1またはCマウントの外ネジ付きアダプタ用(下表参照)
  • 中空形状で光路を妨げない構造
  • 25.4 mm(1インチ)長のコンパクトサイズなので狭い空間での調整作業が可能

これらのスパナレンチは中空構造なので、光路をさえぎることなく位置調整ができて、光の状態を見ながら精密調整ができます。 保持する部分が刻み目付きなのでしっかりとグリップできます。また長さが25.4 mmであるため30 mmケージアセンブリ内など狭い場所で使えます。

当社のLEDアダプタS05LEDMに対しては、下記のスパナレンチSPW301をご使用ください。

Spanner Wrench Compatibility
Spanner Wrench Item #SPW908SPW909
Adapter TypeAdapter Item #
Aspheric LensS05TM06, S05TM08S05TM09S1TM06, S1TM08, S1TM09, S1TM10S1TM12
Connectorized FiberN/ACMTFC, CMTFCA, CMTSMA, S1FCA, SM1FC, SM1FCA, SM1FCA2SM1SMASM1ST
Fiber CollimatorN/AAD9.5F, AD11F, AD12FSM1PT
Reflective Fiber CollimatorsN/ARC02, RC04, and RC08 Versions
LEDN/AS1LEDM
Laser DiodeN/AS1LM38S1LM46, S1LM56S1LDM9
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SPW908 Support Documentation
SPW908Customer Inspired! SM05アダプタ用スパナレンチ、長さ25.4 mm
¥3,910
Today
SPW909 Support Documentation
SPW909SM1アダプタ用スパナレンチ、長さ25.4 mm
¥4,628
Today
Back to Top

スパナレンチ、マウント付き非球面レンズおよび半導体レーザ固定リング用

Aspheric Lenses
Uncoated, 405 nm, and 1064 nm
350 - 700 nm (-A Coating)
650 - 1050 nm (-B Coating)
1050 - 1620 nm (-C Coating)
1.8 - 3 µm, 3 - 5 µm, and 8 - 12 µm

非球面レンズの製品ページには、各レンズに使用可能なスパナレンチの種類が掲載されています。

  • マウント付き非球面レンズ用に設計
  • SPW301は半導体レーザーコリメート用チューブ、集光チューブやアダプタでも使用可能
  • 中空形状で光路を妨げない構造
  • ガイドフランジが光学素子の傷を防止

これらのスパナレンチは当社のマウント付き非球面レンズの取付けや調整に用います。 このスパナレンチが使用可能な対象部品については非球面レンズの製品ページに掲載されています(右表参照)。 スパナレンチSPW301はこれらの部品以外にもLEDアダプタS05LEDMや当社の半導体レーザーコリメート用チューブや集光チューブにも使えます。

ここに掲載されているスパナレンチは中空構造であるので、光路を妨げることなく精密な調整が可能です。 ガイドフランジ形状によってレンチ挿入時の光学面への損傷を防ぎ、刻み目付きノブによって作業時にしっかりとグリップできます。 長さが25.4 mmとコンパクトサイズなので狭い場所での使用に適します。



+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SPW306 Support Documentation
SPW306スパナレンチ、M6レンズマウント用
¥2,441
Today
SPW308 Support Documentation
SPW308スパナレンチ、M8レンズマウント用
¥2,600
Today
SPW301 Support Documentation
SPW301スパナレンチ、M9レンズマウント用
¥2,282
3-5 Weeks
SPW302 Support Documentation
SPW302スパナレンチ、M12レンズマウント用
¥2,814
Today
Back to Top

アジャスターストップカラー用スパナレンチ

Inner Surface Contouring
Click for Details

貫通穴のため、アジャスターネジにアクセスが可能
Using a Hex Wrench to Provide Additional Torque
Click to Enlarge

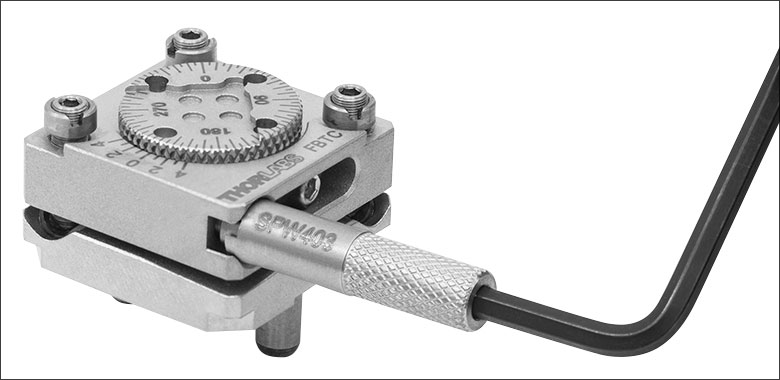

スパナレンチSPW403の先に接続する締め付けトルクが追加可能な5/64"六角レンチ
  • アジャスターネジロック用カラーに適用するように設計
  • SPW403: M2.5 x 0.20ロック用カラーF10SC1-5およびFiberPort Zθロック用カラーに対応
  • SPW401: 3/16"-100ロック用カラーF19SC1に対応
  • SPW402: 1/4"-80ロック用カラーF25SC1に対応

スパナレンチSPW403、SPW401ならびにSPW402は、それぞれ M2.5 x 0.203/16"-1001/4"-80アジャスターネジロック用カラーとお使いいただける設計です。SPW403はFiberPortコリメータのZθ用の固定カラーを締め付けたり緩めたりすることもできます。スパナレンチの長さは19.1 mm(SPW403)および38.1 mm(SPW401およびSPW402)で、刻み付きのグリップがあり、SUS303ステンレススチール製です。 中空構造のため、アジャスタはスパナレンチ全体を貫通することができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SPW403 Support Documentation
SPW403スパナレンチ、M2 x 0.20ロック用カラーF2ESC1-5とM2.5 x 0.20ロック用カラーF10SC1-5向け
¥4,070
Today
SPW401 Support Documentation
SPW401スパナレンチ、3/16"-100ロック用カラーF19SC1用
¥4,070
Today
SPW402 Support Documentation
SPW402スパナレンチ、1/4"-80ロック用カラーF25SC1用
¥4,070
Today
Back to Top

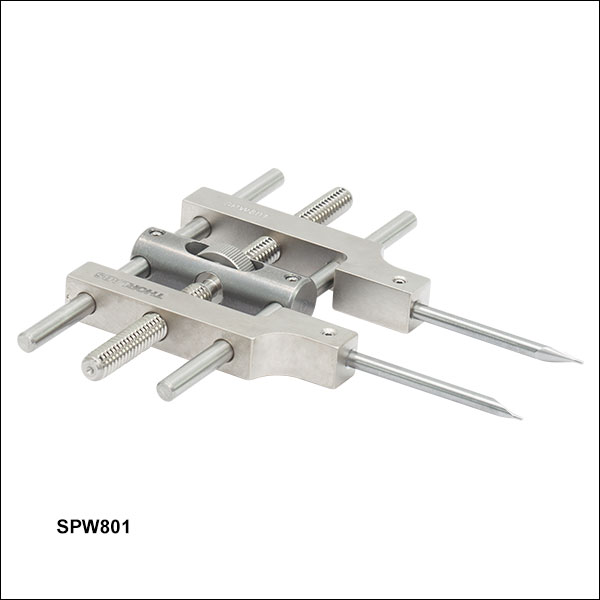

調整機能付きスパナレンチ

  • 3.0 mm~73.4 mmでフォーク間隔調整可能
  • 自動芯出しおよび片手調整が可能な機構
  • 取替可能なステンレススチール製ブレード

調整機能付きスパナレンチのフォーク間隔は3.0 mm~73.4 mmで連続的に調整可能です。 Ø75 mm~Ø76.2 mm(Ø3インチ)レンズチューブやマウントに対応する固定リングSM3RRにいたるまでのSMシリーズの固定リングに精確にフィットする設計です。 刻みつきノブ調整中もブレードによる直径スパンの中心位置に変化はありません。

リバーシブルなブレードの一方の終端には固定リング用のフラットな先端があり、もう一方の終端にはアダプタや穴に使用するとがった先端があります。ブレードはレンチの本体から40.7 mm出ているため、当社の標準的なスパナレンチのガイドフランジによって起こりがちな焦点距離の短いレンズ(曲率の大きいレンズ)への損傷を防止できます。ブレードの向きを変えるときには、1.3 mmのボール(六角)ドライバや六角レンチが必要となります。 別売りでペアの取替用のブレードもご提供しています。

なお、このレンチSPW801が許容する最大トルクは9 N・mです。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SPW801 Support Documentation
SPW801調整可能スパナレンチ
¥15,637
Today
SPW102 Support Documentation
SPW102替刃セット
¥4,548
3-5 Weeks
Back to Top

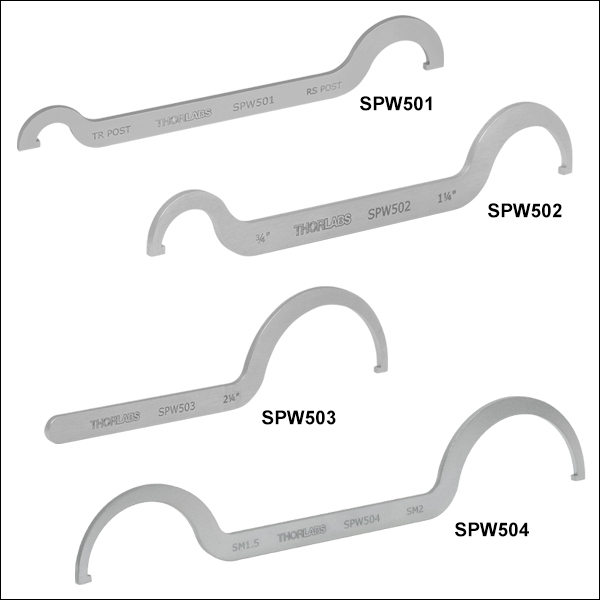

スパナレンチ、ロッキングリングおよび光学ポスト用


Click to Enlarge

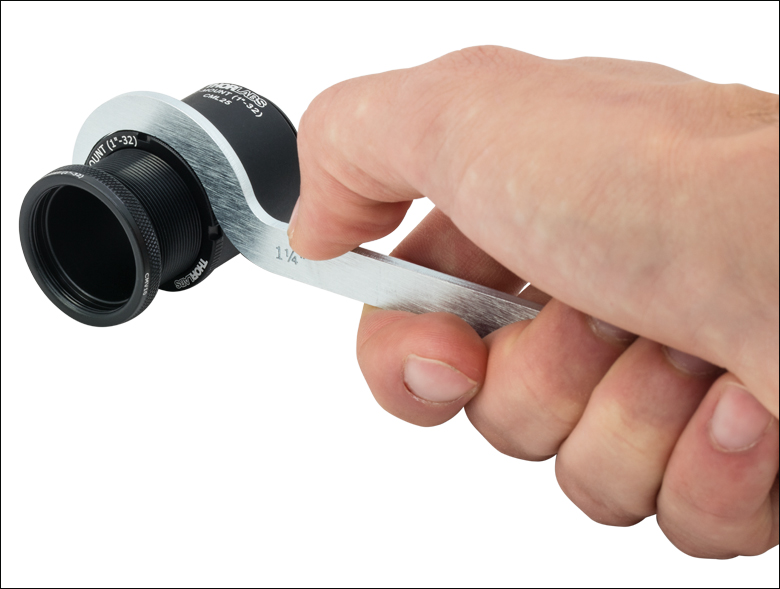

レンチSPW502、SPW503およびSPW504を使用して、調整機能付きレンズチューブ用のスロット付きロッキングリングを締め付けることができます。

Click to Enlarge

レンチSPW501を使用して、スロットまたはトルク穴付きのØ25 mmポストを締め付けることができます。

スパナレンチSPW501
スパナレンチSPW501は右の写真のようなトルクスロット付きのØ25 mm RSポストを締め付けるのに使用します。また、貫通穴付きのØ12 mm~Ø12.7 mm(Ø1/2インチ)TRポストやØ25 mm~Ø25.4 mm(Ø1インチ)RSポストを締め付けることもできます。レンチはスロットや貫通穴にはまる設計で、ポストを直接タップ穴に取り付ける際、締め付けや緩みの力点となります。過度の締め付けにより固着する恐れがありますので、ご注意ください。

スパナレンチSPW502、SPW503、SPW504
スパナレンチSPW502は、SM05スロット付きロッキングリング(SM05NT1)やSM1およびCマウントスロット付きロッキングリング(型番はそれぞれ、SM1NT1CMNT1)を締め付けたり緩めたりするのに使用します。スパナレンチSPW503は、SM2スロット付き固定リング(型番SM2NT1)にご使用いただけます。スパナレンチSPW504の片端は高さ調整カラーRSHA/Mに付属しているSM1.5スロット付きロッキングリングに対応し、もう片端はSM2スロット付きロッキングリングSM2NT1 に対応します。カーブしたスパナレンチの端はロッキングリングのスロットにはまる設計で、締め付けや緩みの力点となります。 過度の締め付けにより固着する恐れがありますので、ご注意ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SPW501 Support Documentation
SPW501スパナレンチ、Ø12 mm~Ø12.7 mm(Ø1/2インチ)およびØ25 mm~Ø25.4 mm(Ø1インチ)ポスト用
¥2,617
Today
SPW502 Support Documentation
SPW502スパナレンチ、SM05、SM1およびCマウント用スロット付きロッキングリング用
¥2,617
Today
SPW503 Support Documentation
SPW503スパナレンチ、SM2スロット付きロッキングリング用
¥3,093
3-5 Weeks
SPW504 Support Documentation
SPW504スパナレンチ、SM1.5およびSM2スロット付きロッキングリング用
¥3,761
3-5 Weeks
