エッセンシャルキット：SM1レンズチューブキット

Click to Enlarge
Figure 1.2  背面のスロット穴を使用して壁に取り付けることができます。

Click to Enlarge
Figure 1.1  19インチラックRK4102に取り付けたラックシェルフRK3884上に置かれたESK25

特長

• Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用のレンズチューブおよびアクセサリ
• フレーム寸法(L x W x D)：281.3 mm x 435.0 mm x 282.3 mm
• 引き出し寸法(L x W x D)：57.5 mm x 105.3 mm x 276.9 mm
• 各引き出しには必要な製品の場所が分かりやすいラベル付き
• 単体でのご購入よりもお得

こちらのキットには、SM1ネジ付きレンズチューブにご使用いただける多数のアクセサリに加え、当社でもニーズの高いSM1ネジ付きオプトメカニクス部品が入っています。含まれているコンポーネントの詳細については、「キット内容」タブをご覧ください。このキット内の製品は、当社が豊富に取り揃えている30 mmケージシステム部品に対応しています。また、SM1ネジに対応する部品は当社のØ25 mm～Ø25.4 mm(Ø1インチ)光学マウントキットESK18/Mにも含まれています。このほかにも、SM05レンズチューブキットESK24、SM2レンズチューブキットESK26、SM1ネジ付き部品および30 mmケージシステム用部品が入ったケージアセンブリ&レンズチューブキットESK07A/M、SM1およびSM2ネジ付き部品ならびに30 mmおよび60 mmケージシステム部品が入ったケージアセンブリ&レンズチューブキットESK07B/Mなどをご用意しています。

取付例
キットはアクセスしやすいようにテーブルトップ上に置くことができますが、19インチラックRK3884に取り付け可能なラックシェルフのRK4101またはRK4102の上に置くこともできます。Figure 1.1では、19インチラックに置かれたキットESK25ともう1つ別のカスタムラベル付きキャビネット(引き出し16個付き)が見えています。このキットに使用されているキャビネットはいずれもケースの背面に壁取り付け用のスロット穴が付いており(Figure 1.2参照)、また安定して積み重ねられるよう上部にはくぼみ、下部には4本の脚がついています。 注：このキットの重量は約10.4 kgです。取り付ける前に壁や壁取付け部の耐荷重をご確認ください。

キット内容

ESK25には表にリストアップされているコンポーネントと引き出し16個付きのキャビネットST16が含まれます。

SM1 Lens Tubes
Item # and Description	Photo (Click to Enlarge)	Quantity
SM1L03 SM1 Lens Tube, 0.30" Thread Depth, One Retaining Ring Included		5
SM1L05 SM1 Lens Tube, 0.50" Thread Depth, One Retaining Ring Included		5
SM1L10 SM1 Lens Tube, 1.00" Thread Depth, One Retaining Ring Included		5
SM1L15 SM1 Lens Tube, 1.50" Thread Depth, One Retaining Ring Included		5
SM1L20 SM1 Lens Tube, 2.00" Thread Depth, One Retaining Ring Included		5
SM1L30 SM1 Lens Tube, 3.00" Thread Depth, One Retaining Ring Included		4
SM1L40 SM1 Lens Tube, 4.00" Thread Depth, One Retaining Ring Included		3

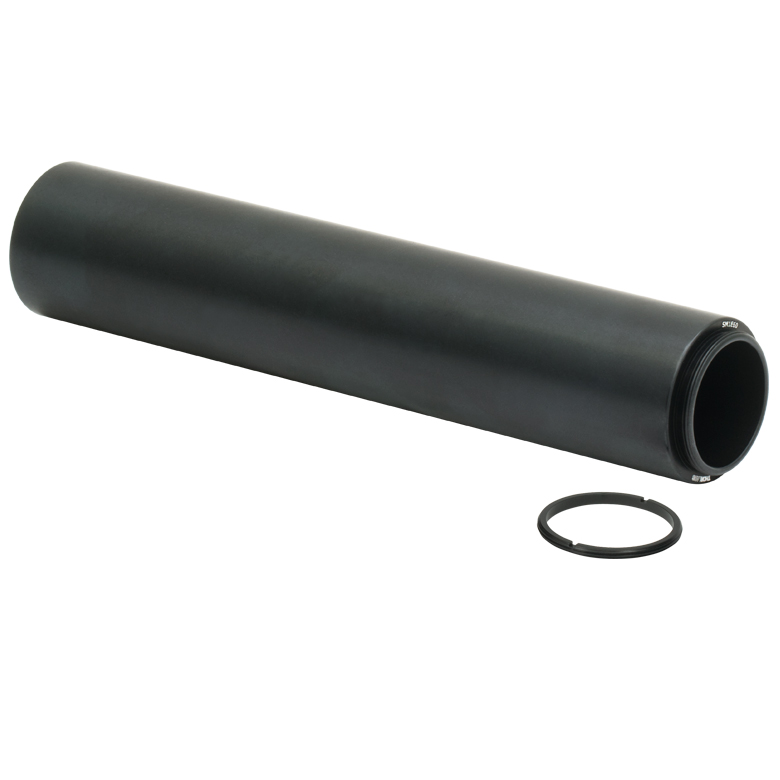

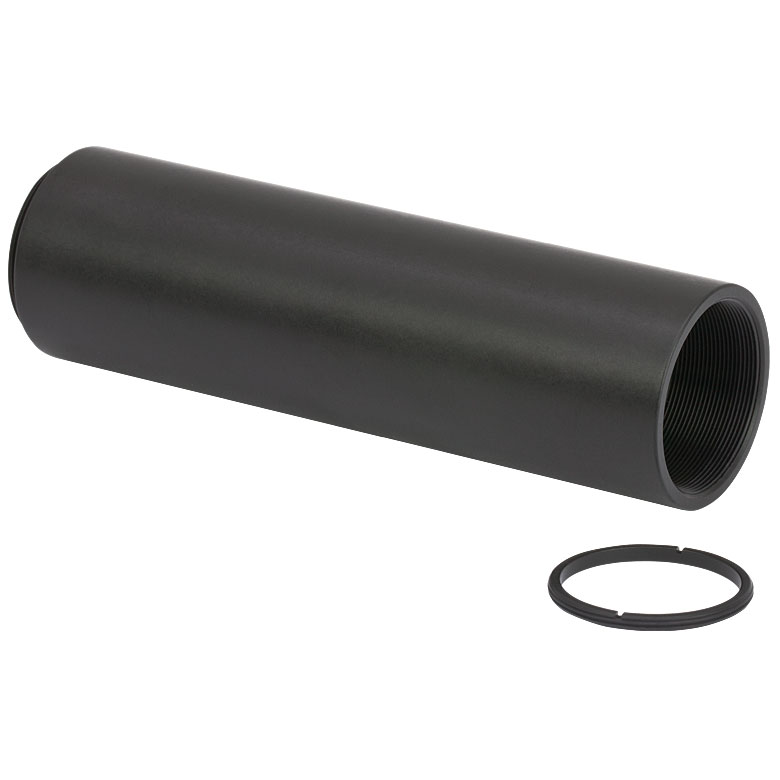

SM1E60 SM1 Extension Tube, 6" Long, 1" Thread Depth, One Retaining Ring Included		2
SM1M05 SM1 Lens Tube Without External Threads, 1/2" Long, Two Retaining Rings Included		4
SM1M10 SM1 Lens Tube Without External Threads, 1" Long, Two Retaining Rings Included		4

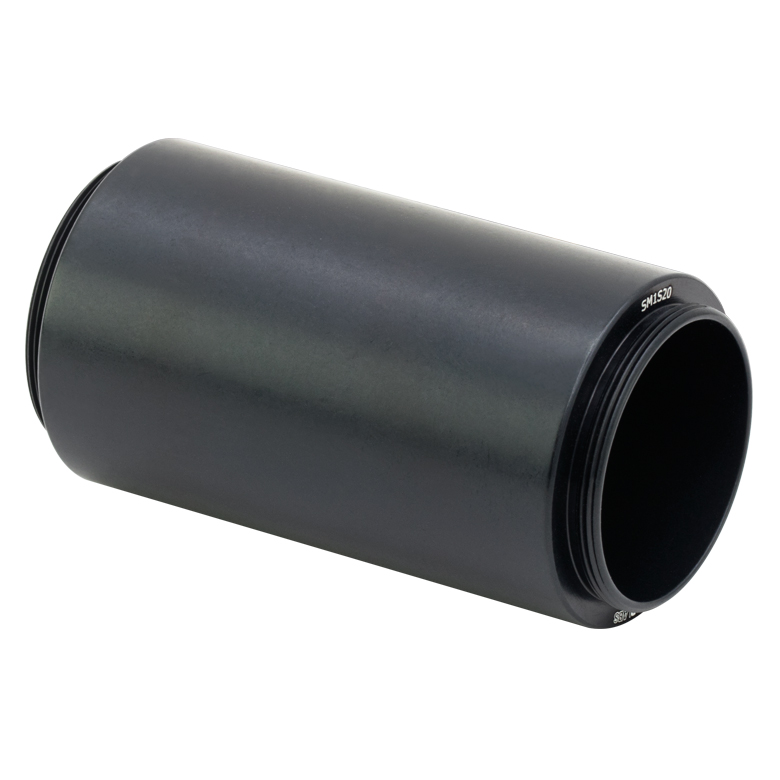

SM1M20 SM1 Lens Tube Without External Threads, 2" Long, Two Retaining Rings Included		4
SM1M30 SM1 Lens Tube Without External Threads, 3" Long, Two Retaining Rings Included		4

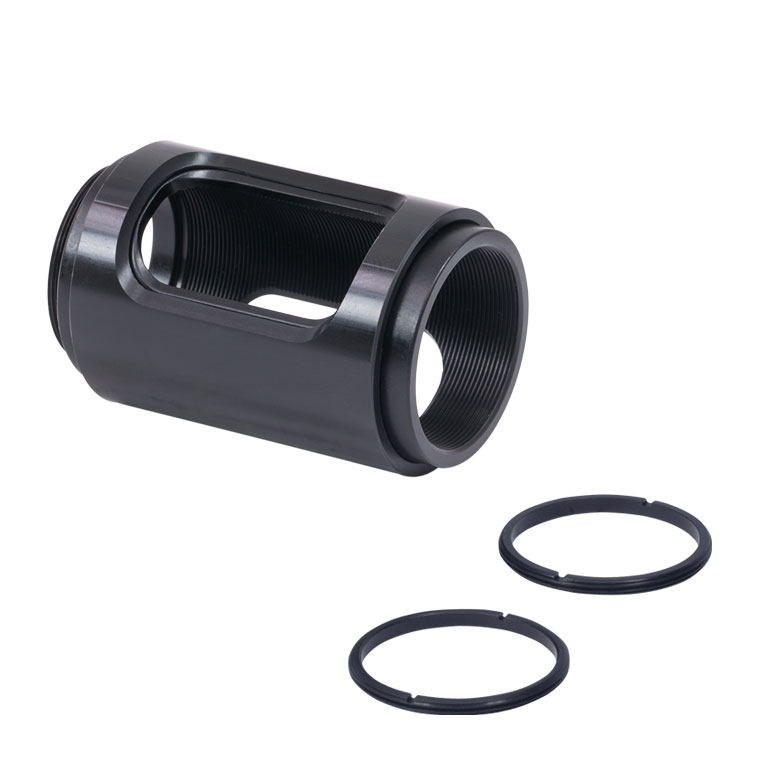

SM1L20C SM1 Slotted Lens Tube, 2" Thread Depth, 2 Retaining Rings Included		3
SM1L30C SM1 Slotted Lens Tube, 3" Thread Depth, 2 Retaining Rings Included		3
SM1V05 Ø1" Adjustable Lens Tube, 0.31" Travel Range		2

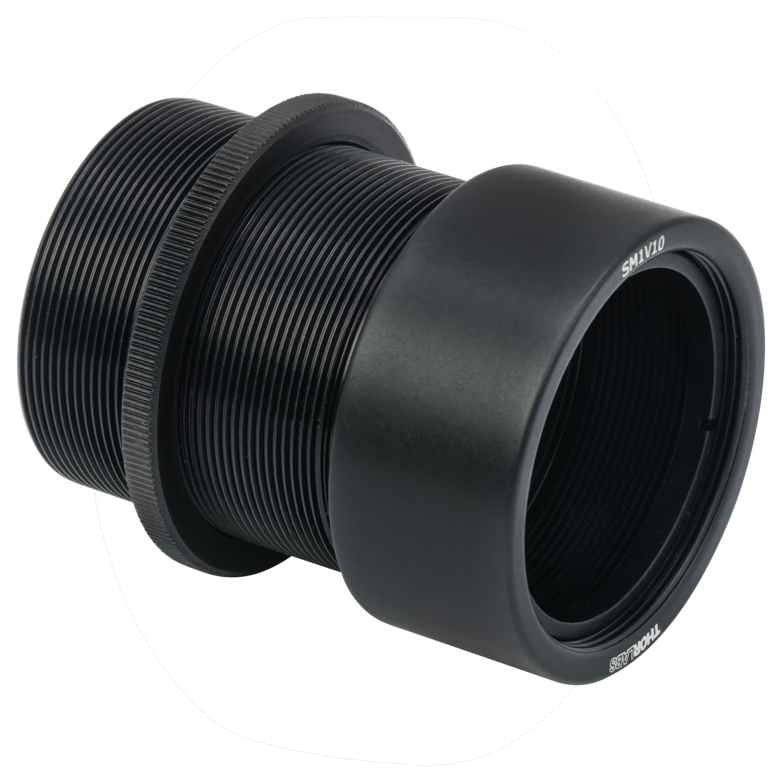

SM1V10 Ø1" Adjustable Lens Tube, 0.81" Travel Range		2
SM1V15 Ø1" Adjustable Lens Tube, 1.31" Travel Range		2

SM1 Couplers and Spacers
Item # and Description	Photo (Click to Enlarge)	Quantity
SM1T1 SM1 (1.035"-40) Coupler, Internal Threads, 0.29" Long		3
SM1T2 SM1 (1.035"-40) Coupler, External Threads, 1/2" Long		3
SM1T10 SM1 (1.035"-40) Coupler, External Threads, 1" Long		3

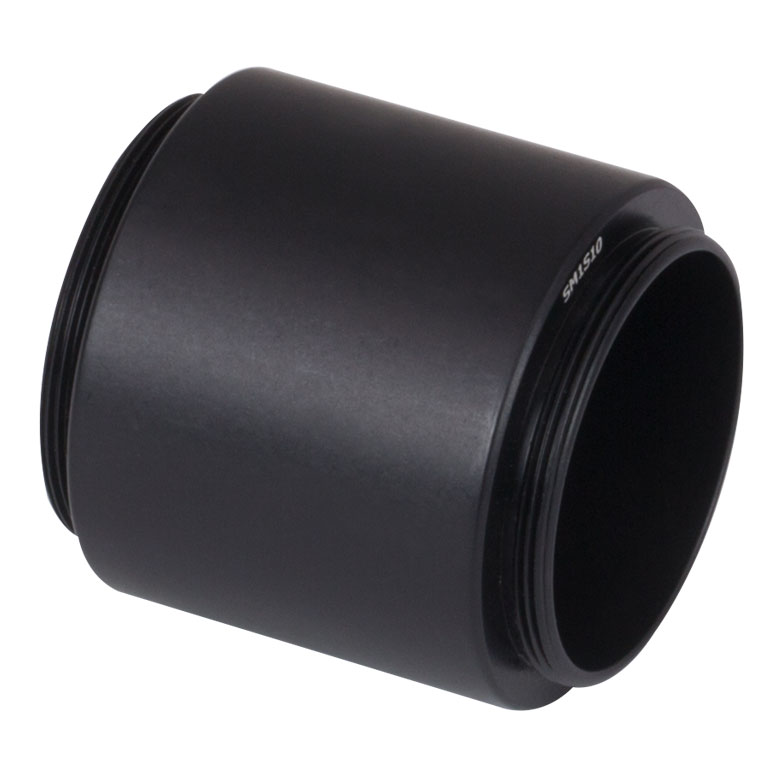

SM1S10 SM1 Lens Tube Spacer, 1" Long		4
SM1S20 SM1 Lens Tube Spacer, 2" Long		4

SM1 Adapters and Accessories
Item # and Description	Photo (Click to Enlarge)	Quantity

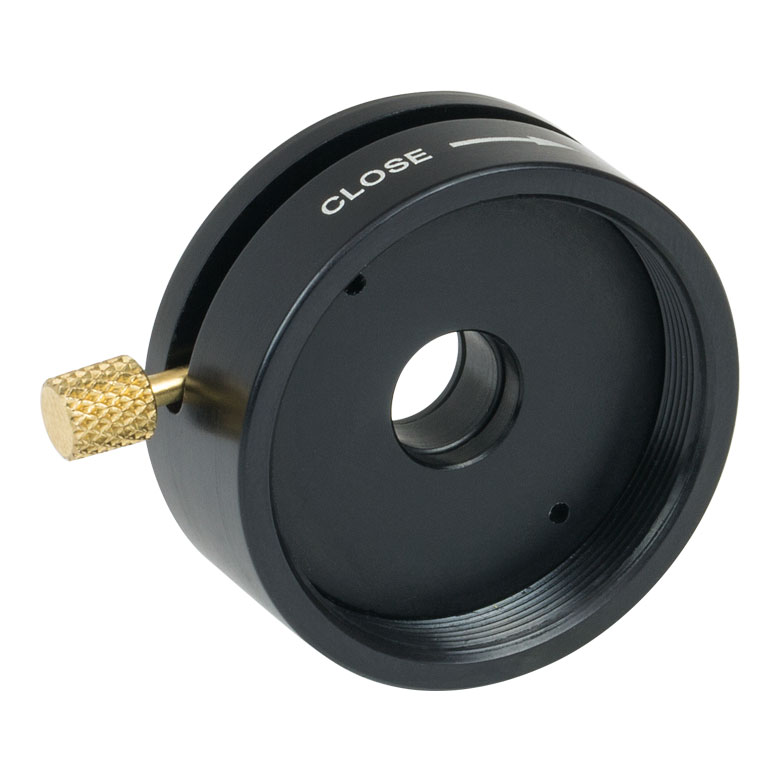

SM1ZM SM1 Zoom Housing for Ø1" Optics, Non-Rotating, 3.5 mm Travel		2
SM1NR1 SM1 Zoom Housing for Ø1" Optics, Non-Rotating, 2" (50.8 mm) Travel		1
AD9.5F SM1-Threaded Adapter for Ø9.5 mm Cylindrical Components		2
AD11F SM1-Threaded Adapter for Ø11 mm Cylindrical Components		2
AD12F SM1-Threaded Adapter for Ø12 mm Cylindrical Components		2
AD15F SM1-Threaded Adapter for Ø15 mm Cylindrical Components		2
SM1SH1 SM1-Threaded Manual Beam Shutter, Ø7.2 mm Clear Aperture		2
SM1D12D SM1 Ring-Actuated Iris Diaphragm (Ø0.8 - Ø12 mm)		2

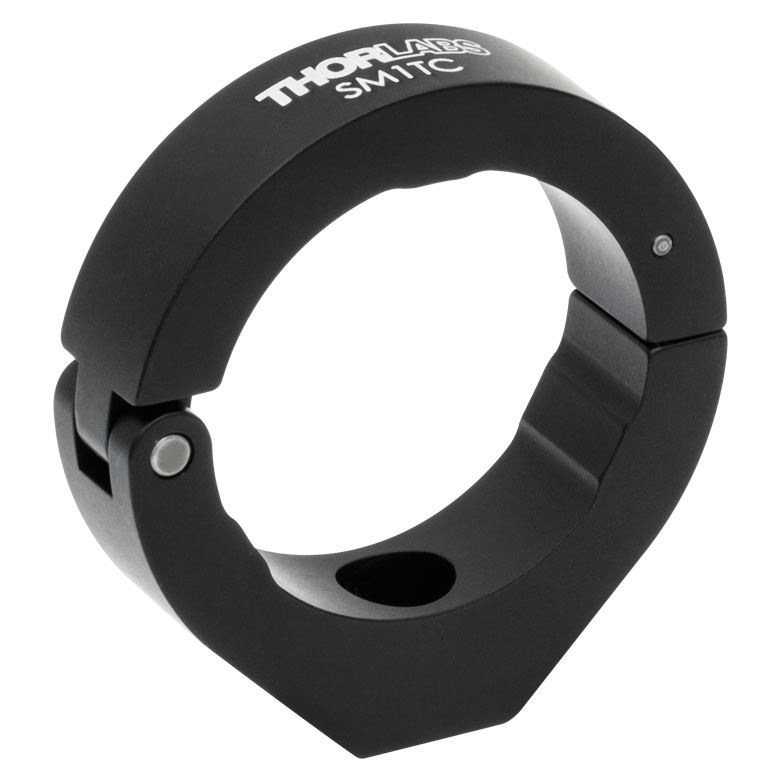

SM1TC Ø1.20" Clamp for SM1 Lens Tubes and C-Mount Extension Tubes		5
SM1B3 SM1 Lens Tube Bellows, Rubber, 1.50" to 8.66" Long		2

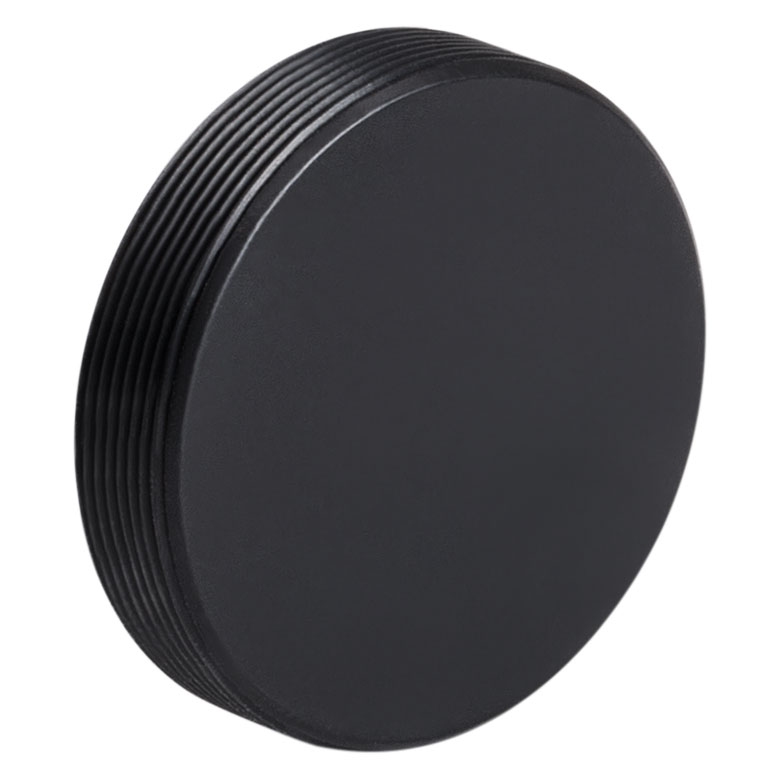

SM1PL Externally SM1-Threaded Plug		3
SM1CP1 Internally SM1-Threaded End Cap		3
SM1CP2 Externally SM1-Threaded End Cap		3

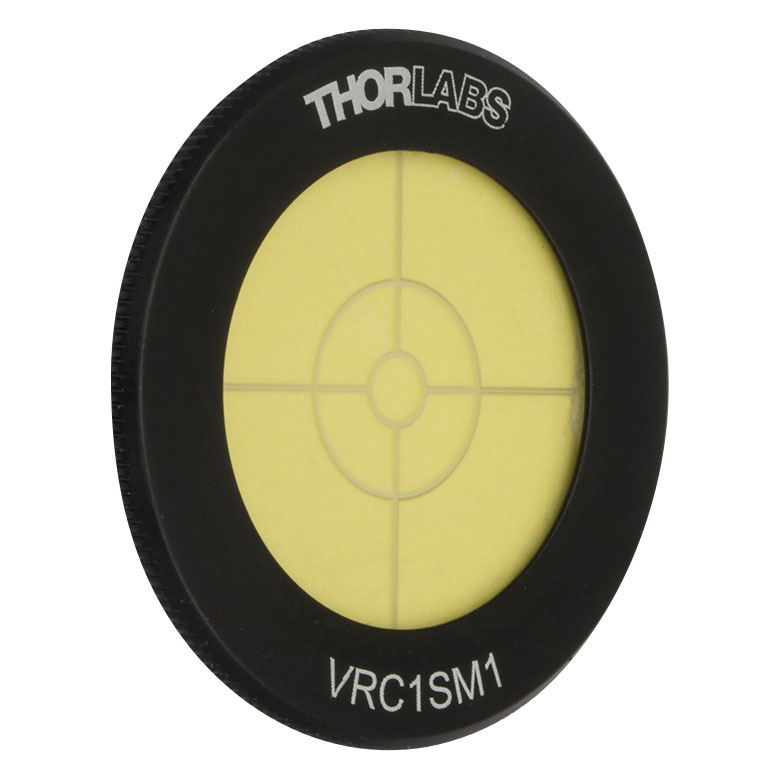

VRC1SM1 SM1-Threaded UV and Visible Alignment Disk (250 - 540 nm)		1

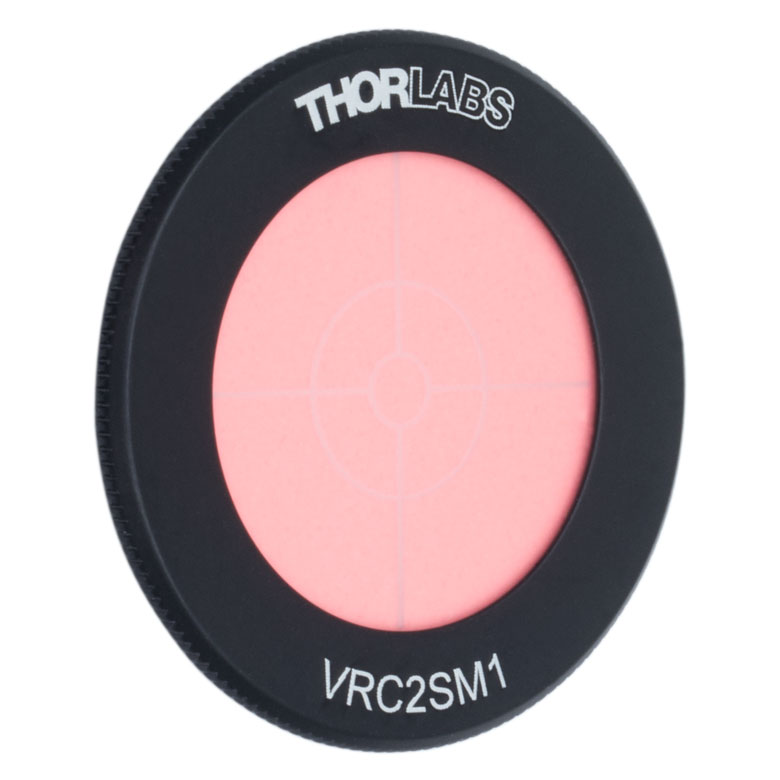

VRC2SM1 SM1-Threaded Visible and IR Alignment Disk (400 - 640 nm, 800 - 1700 nm)		1
VRC4SM1 SM1-Threaded IR Alignment Disk (790 - 840 nm, 870 - 1070 nm, 1500 - 1590 nm)		1

SM1 Spanner Wrenches and Retaining Rings
Item # and Description	Photo (Click to Enlarge)	Quantity

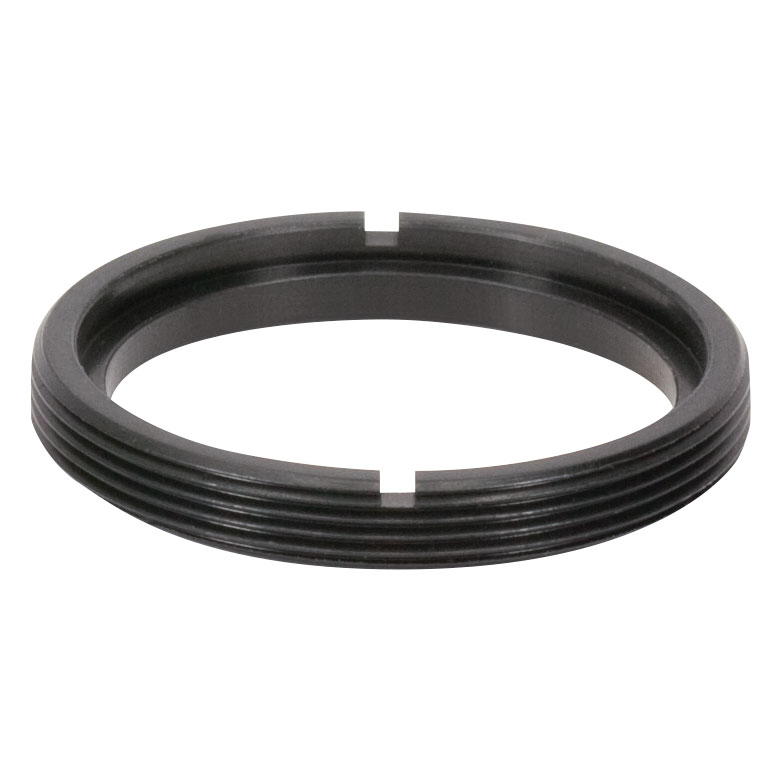

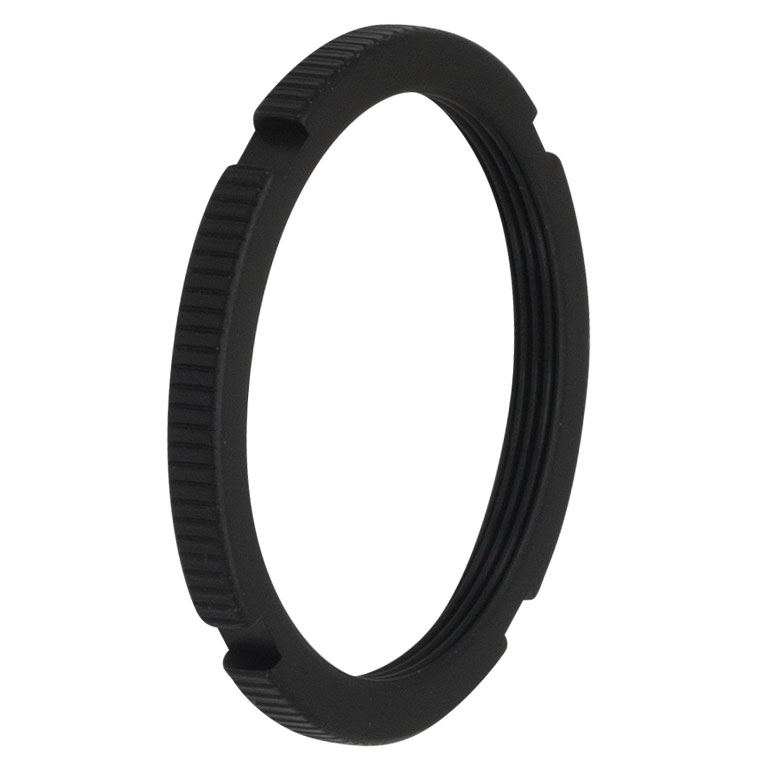

SM1NT1 SM1 (1.035"-40) Locking Ring, 1.25" Outer Diameter, Slots for Spanner Wrench		5
SPW502 Spanner Wrench for Slotted SM05, SM1, and C-Mount Locking Rings		1
SPW602 Spanner Wrench for SM1-Threaded Retaining Rings, Graduated Scale with 0.1" (2.5 mm) Increments, Length = 3.88"		1
SM1RR SM1 Retaining Ring for Ø1" Lens Tubes and Mounts		10
SM1LTRR SM1 (1.035"-40) Stress-Free Retaining Ring		3
