フッ化カルシウム(CaF2)平凹レンズ、ARコーティング:2~5 µm


  • Broadband AR Coating Optimized for the 2 - 5 µm Range
  • Choose from Ø1/2" or Ø1"

LC5269-E

LC5919-E

Related Items


Please Wait
Common Specifications
Substrate MaterialVacuum-Grade Calcium Fluoridea
AR Coating Range2 - 5 µm
Reflectance over Coating Range (Avg.)< 1.25%
Diameters Available1/2" or 1"
Diameter Tolerance+0.0/-0.1 mm
Thickness Tolerance±0.1 mm
Focal Length Tolerance±1%
Surface Quality40-20 Scratch-Dig
Surface Flatness
(Plano Side)
λ/2
Spherical Surface Power
(Concave Side)b
3λ/2
Surface Irregularity
(Peak to Valley)
λ/2
Centration< 3 arcmin
Clear Aperture> 90% of Diameter
Design Wavelength588 nm
  • リンクをクリックすると基板の仕様をご覧いただけます。
  • Spherical Surface Power (球面度)は、平面光学素子に対する表面の平面度(Surface Flatness)と同様で、曲率を有する光学素子の表面と校正された基準面との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に「surface fit」とも表記されます。
Zemax Files
下の型番横の赤いアイコン(資料)をクリックすると、各製品のZemaxファイルをダウンロードいただけます。 また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。

特長

  • 真空グレードのフッ化カルシウム(CaF2)基板
  • Ø12.7 mm(Ø1/2インチ)またはØ25.4 mm(Ø1インチ)バージョンから選択可能
  • 2~5 μm の広帯域ARコーティング
  • 焦点距離:-18.0~-500.0 mm

当社のØ12.7 mm(Ø1/2インチ)およびØ25.4 mm(Ø1インチ)のフッ化カルシウム(CaF2) 平凹レンズは、両面には2~5 μm のスペクトル範囲に最適化された広帯域ARコーティングが施されています このコーティングにより基板表面の反射が大きく減少し、ARコーティングの対応波長全域にわたり97%を超える平均透過率が得られています。詳細については「グラフ」タブをご参照ください。

Optic Cleaning Tutorial

フッ化カルシウム(CaF2)は、一般的に赤外域および紫外域スペクトル範囲で高い透過率を必要とする 用途に使われています。この材料は、180 nm ~8.0 μmの波長範囲で1.35~1.51の低い屈折率を示します。また、フッ化カルシウム(CaF2)は化学的に不活性であり、フッ化バリウム(BaF2)、フッ化マグネシウム(BaF2)、フッ化リチウムと比べて優れた硬度を有しています。

他の平凹レンズ同様、これらのレンズは負の焦点距離を有しているため、コリメート光を発散させる用途にお使いいただけます。この場合、球面収差を最小にするためにはレンズの曲面側を光源に向ける必要があります。また、光学系で他のレンズの球面収差を補正する用途にもお使いいただけます。

レンズの仕様は下部の表をご確認ください。 コーティング無しバージョンもご用意しています。

Optical Coatings and Substrates
Lens Tutorial
Selection Guide
Calcium Fluoride Lenses
Other MIR Lenses
Other Spherical Singlets

2~5 µm ARコーティングのグラフ

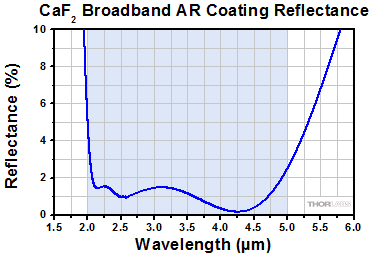

CaF2 -E Reflectance
Click to Enlarge

生データはこちらからダウンロードいただけます。
上のグラフは、ARコーティングの反射率の波長特性測定値を示しています。2~5 μmにおける平均反射率は、<1.25%です。青色に色づけされている領域はARコーティングが最適化されています。この仕様によって定められた波長範囲以 外での製品性能はロット毎にバラツキがあり、当社では保証して おりませんのでご注意ください。リンクのエクセルファイルでは、仕様の波長範囲よりも広い帯域のコーティング曲線データがご覧いただけます。

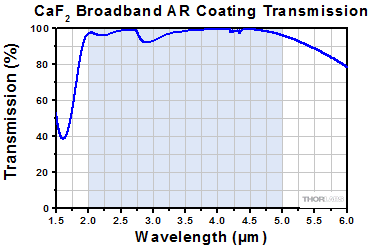

CaF2 Transmission 3 to 5 micron antireflective coating
Click to Enlarge

生データはこちらからダウンロードいただけます。
上のグラフは、ARコーティングの透過率の波長特性測定値を示しています。青色に色づけされている領域はARコーティングが最適化されています。この仕様によって定められた波長範囲以 外での製品性能はロット毎にバラツキがあり、当社では保証して おりませんのでご注意ください。リンクのエクセルファイルでは、仕様の波長範囲よりも広い帯域のコーティング曲線データがご覧いただけます。

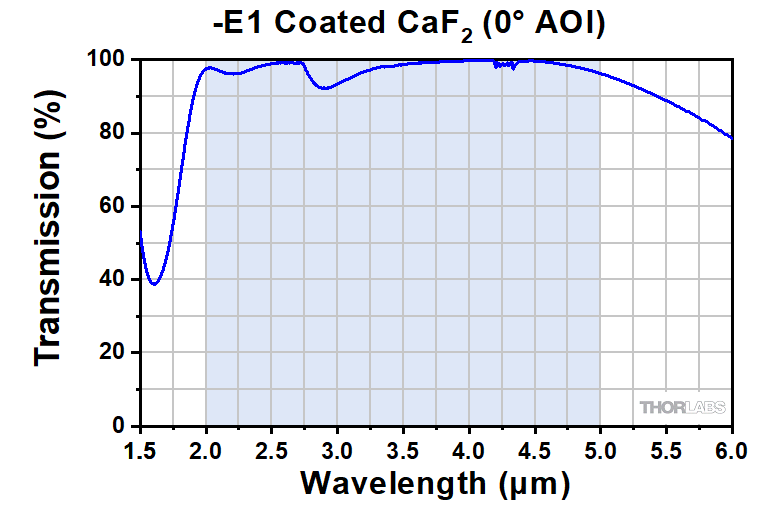

CaF2 Uncoated Transmission
Click to Enlarge

生データはこちらからダウンロードいただけます。
上のグラフは、コーティング無し、厚さ5 mmのフッ化カルシウム(CaF2)試料の透過率(測定値)です。

レンズの全透過率(フッ化カルシウム(CaF2)基板、コーティング無し)

下表は、0.18~8.0 μmのスペクトル範囲内の特定波長に対応した、コーティング無し光学素子の透過率の理論近似値です。この波長範囲における全ての測定透過率のエクセルファイルをご覧になりたい場合はこちらをクリックしてください。

Wavelength (μm)Total Transmission
0.20.910
0.40.929
0.60.935
0.80.937
1.00.938
1.20.938
1.40.938
1.60.938
1.80.939
2.00.939
Wavelength
(μm)
Total Transmission
2.20.939
2.40.939
2.60.940
2.80.940
3.00.940
3.20.941
3.40.941
3.60.941
3.80.942
4.00.942
Wavelength
(μm)
Total Transmission
4.20.943
4.40.943
4.60.943
4.80.944
5.00.945
5.20.945
5.40.945
5.60.946
5.80.946
6.00.947
Wavelength
(μm)
Total Transmission
6.20.947
6.40.947
6.60.948
6.80.949
7.00.949
7.20.948
7.40.947
7.60.946
7.80.945
8.00.944

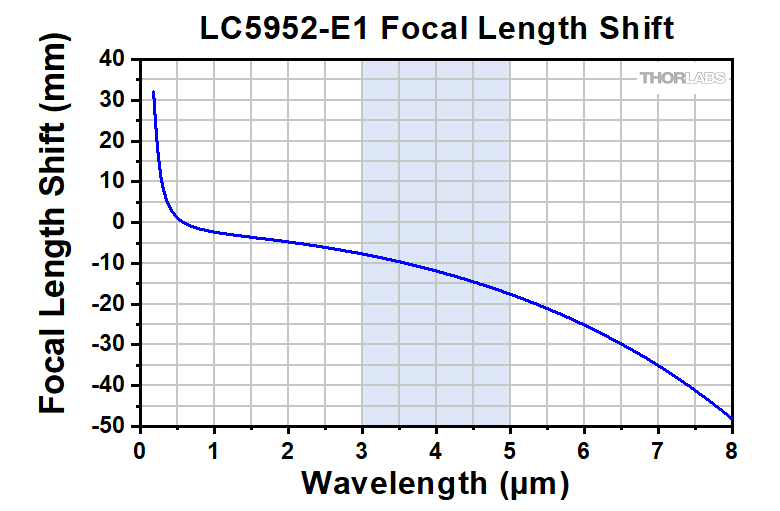

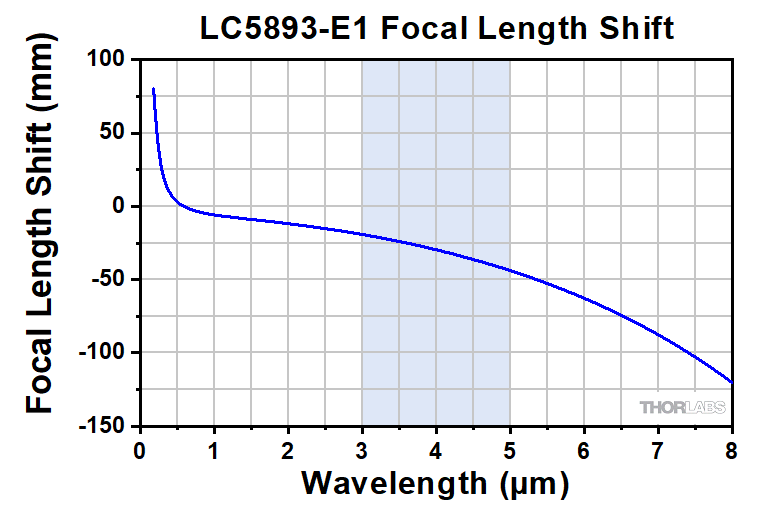

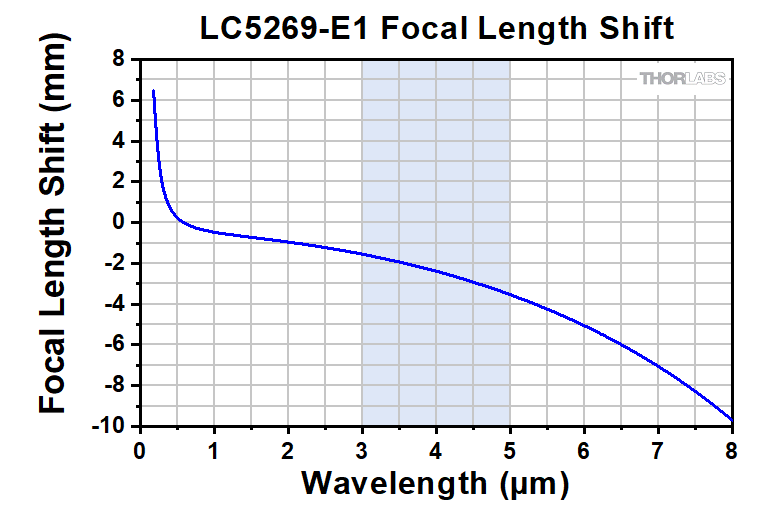

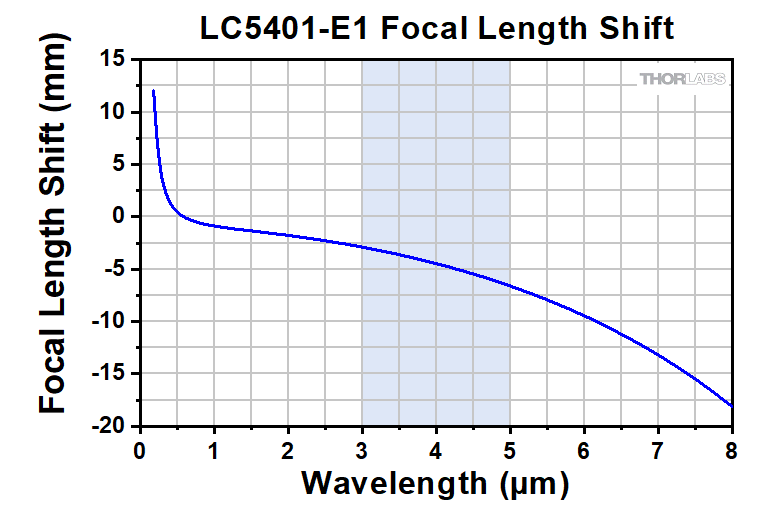

波長に依存する焦点距離の変化

レンズの近軸焦点距離は波長に依存しています。 レンズの仕様表では、焦点距離は設計波長における値が示されます(設計波長588 nmでの焦点距離など)。フッ化カルシウムは0.18~8.0 μmの波長範囲で高い透過率を示すため、他の一般的な波長帯にもご使用いただけます。下記をクリックすると、0.18~8.0 μmの波長範囲内の理論的計算による焦点距離の変化をご覧いただけます。

青い領域は、ARコーティングの最適範囲を示しています。詳細は「グラフ」タブをご参照ください。

Ø12.7 mm(Ø1/2インチ)平凹レンズ

Item #LC5919-ELC5749-E
Focal Length @ 588 nm-18.0 mm-25.0 mm
Focal Length Shift
(Click for Details)
Raw Data
(Click to Download)
DataData

Ø25.4 mm(Ø1インチ)平凹レンズ

Item #LC5269-ELC5401-ELC5289-ELC5952-ELC5893-E
Focal Length @ 588 nm-40.0 mm-75.0 mm-100.0 mm-200.0 mm-500.0 mm
Focal Length Shift
(Click for Details)
Raw Data
(Click to Download)
DataDataDataDataData
CXY1A in 30 mm Cage System
Click to Enlarge

30 mmケージシステムに取付けられた移動マウントCXY1Aおよび
SM1レンズチューブ
Threaded Mounting Adapter
Click to Enlarge

XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge

固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge

移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ
Recommended Mounting Options for Thorlabs Lenses
Item #Mounts for Ø2 mm to Ø10 mm Optics
ImperialMetric
(Various)Fixed Lens Mounts and Mini-Series Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø2 mm to Ø10 mm
Item #Mounts for Ø1/2" (Ø12.7 mm) Optics
ImperialMetric
LMR05LMR05/MFixed Lens Mount for Ø1/2" Optics
MLH05MLH05/MMini-Series Fixed Lens Mount for Ø1/2" Optics
LM05XYLM05XY/MTranslating Lens Mount for Ø1/2" Optics
SCP0516 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)Ø1/2" Lens Tubes,
Optional SM05RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR1LMR1/MFixed Lens Mount for Ø1" Optics
LM1XYLM1XY/MTranslating Lens Mount for Ø1" Optics
ST1XY-SST1XY-S/MTranslating Lens Mount with Micrometer Drives (Other Drives Available)
CXY1A30 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)Ø1" Lens Tubes,
Optional SM1RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Mount for Ø1.5" Optics
ImperialMetric
LMR1.5LMR1.5/MFixed Lens Mount for Ø1.5" Optics
(Various)Ø1.5" Lens Tubes,
Optional SM1.5RR Retaining Ring for Ø1.5" Lens Tubes and Mounts
Item #Mounts for Ø2" (Ø50.8 mm) Optics
ImperialMetric
LMR2LMR2/MFixed Lens Mount for Ø2" Optics
LM2XYLM2XY/MTranslating Lens Mount for Ø2" Optics
CXY260 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)Ø2" Lens Tubes,
Optional SM2RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #Adjustable Optic Mounts
ImperialMetric
LH1LH1/MAdjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2LH2/MAdjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100VG100/MAdjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03SCL03/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04SCL04/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CLH160C/MAdjustable Mount for 60 mm Cage Systems,
Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CSCL60C/MSelf-Centering Mount for 60 mm Cage Systems,
Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics



曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の固定リングをØ5 mm~Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)Ø25.4 mm(Ø1インチ)Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の平凸レンズコンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。
