概要
Feedback

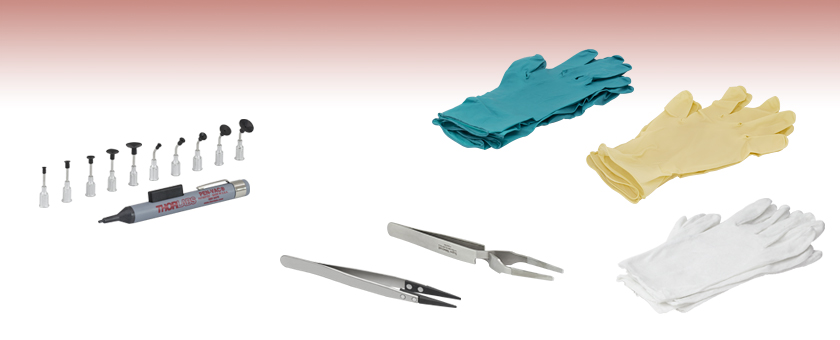

当社では、光学機器を汚れから守るための光学用備品を取り揃えております。こちらのページでは下記の製品をご覧いただけます。

ピンセット(ステンレススチール製、ナイロン製)
手動真空ピンセット
手動真空ピンセット先端チップ交換用キット
手袋(ニトリル製、コットン製、ラテックス製)

また、光学製品クリーニング用備品、検査用備品、収納ボックス類、その他実験用備品も多数取り揃えております。

Posted Comments:

Maggie Wang (posted 2022-07-19 12:23:31.9)

I would appreciate it if you could XS nitrile gloves to your catalogue. The average hand circumference is around 8.6" for men, and 7" for women. Currently, Thorlabs only carries nitrile gloves in sizes S to XL. These sizes cover a circumference range of +- 2" from the average male hand, but only 0.5" below the average female hand. I'm aware your supplier does not make XS gloves, but any type of XS nitrile glove would be appreciated.

jdelia (posted 2022-07-20 01:55:01.0)

Thank you for contacting Thorlabs and for providing this feedback. We apologize for the inconvenience of not having any XS gloves. I can certainly pass along your request to our team of engineers through our internal suggestion forum.

Elias King (posted 2022-02-04 12:57:06.9)

Any idea when the cotton gloves will be back in stock?

jdelia (posted 2022-02-11 03:13:44.0)

Thank you for contacting Thorlabs. Unfortunately, we do not currently have any plans on bringing our cotton gloves back in the future. However, I can certainly make note of your interest to see them return in our internal feedback forum.

Martin Millischer (posted 2020-12-21 16:20:03.087)

I would like to get a cad file of the vacuum tips. Also is it possible to buy them separately from the pick up tool?

YLohia (posted 2020-12-29 11:23:29.0)

Hello, thank you for contacting Thorlabs. We will reach out to you directly to discuss this further.

Won Tae Lim (posted 2020-08-04 22:12:29.07)

Hi, this is Won-Tae Lim. I wanna ask one thing about model 'VP10C' Is there any specification about this model? I want to know max holding weight capability. I'm about to use this model for picking thin glass, and these glass's weight is 100g each. If this model(VP10C) can't hold 100g weight, can u recommend another model. Best regards, Lim wtlim@selcos.co.kr seoul, south Korea

llamb (posted 2020-08-13 03:19:57.0)

Hello Won-Tae, thank you for contacting Thorlabs. The load limit would depend on the size of vacuum cup you are using and the surface of the part you are picking up. Generally, we would not recommend picking up more than 20 g with the VP10C, to avoid risks of damaging the optic. While we do not currently have an alternative vacuum pick up tool, you can consider using soft-tip tweezers or lens handling gloves/tissues.

Philip Young (posted 2020-07-09 01:07:33.643)

My cleanroom has run out of these type of tweezers. The larger VC10 tweezers are too large. Can you find these ESD21 vacuum pickups for me? I need to order 5-10 of these. Regards, Phil Young, DPA Components.

asundararaj (posted 2020-07-13 03:07:16.0)

Thank you for your feedback. Unfortunately, the ESD21 was superseded 6 years ago and has been replaced by the VP10C. We have noted your interest in this product and will consider offering this in the future.

christian.b.schmidt (posted 2015-02-06 11:25:52.047)

Is TZ1 to resistent to usual lab solvents like acetone, methanol and isopropanol?

jlow (posted 2015-02-10 01:23:17.0)

Response from Jeremy at Thorlabs: The TZ1 is resistance to common solvents like acetone, isopropanol, methanol.

jens (posted 2009-06-22 20:52:40.0)

A reply from Jens at Thorlabs: yes, the scratch-dig paddle is available. We currently have 19pcs on stock and can ship anytime.

revans (posted 2009-06-22 17:39:46.0)

Are the scratch and dig paddles still readily avaialble or are they no longer being made?? I purchased some before from you asnd may need some more soon. Thank you Russell Evans Younger Optics

Tyler (posted 2009-02-12 10:09:32.0)

A response from Tyler at Thorlabs to melsscal: The MC8-M is a box of gloves. I fixed the part number typo in the subgroup that may have caused your confusion. We really appreciate that you took the time to send us this issue as this type of error is difficult to find without valuable feedback from customers like you. Thank you.

melsscal (posted 2009-02-12 09:13:02.0)

MC8-M is pack of 100 cots or Gloves ?

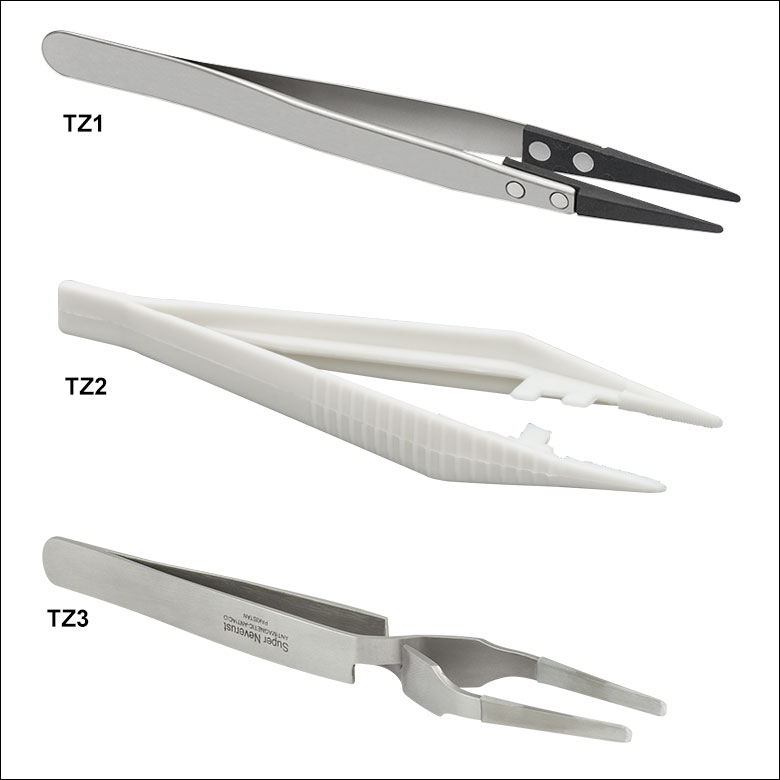

ピンセット

ズーム

Click to Enlarge
Figure G1.1 Ø25.4 mm(Ø1インチ)レンズを保持する自閉式ピンセットTZ3

TZ1: ステンレススチール製の本体と、炭素繊維複合材製の先端部(≤Ø12 mmの光学素子用)
TZ2: ナイロン製の本体と先端部(≤Ø25.4 mmの光学素子用)
TZ3: ステンレススチール製の本体とポリオレフィン製の先端部(Ø19 mm～Ø25.4 mmの光学素子用)
一般的に使用される溶剤への化学的耐性

繊細な光学素子の取扱い用に3種類のピンセットをご用意しております。ピンセットTZ1は、Ø12 mm以下の光学素子のエッジ部分をつかむのに適しています。このピンセットはステンレススチール製ですが、先端は取り扱う光学素子を保護するため、成形された炭素繊維複合材で作られています。ピンセットTZ2は、Ø25.4 mm以下の光学素子用で、研究室で一般的に使用される溶剤への化学的耐性を持たせるためナイロン製になっています。自閉式ピンセットTZ3は、Figure G1.1のようにØ19 mm～Ø25.4 mmの光学素子を保持できます。ピンセットTZ3の先端は、研究室で一般的に使用される溶剤の影響を防ぎ、光学素子を保護しながらしっかりと保持できるようポリオレフィンで覆われています。

手動真空ピンセット、交換可能な先端部10本付き

ズーム

Click to Enlarge

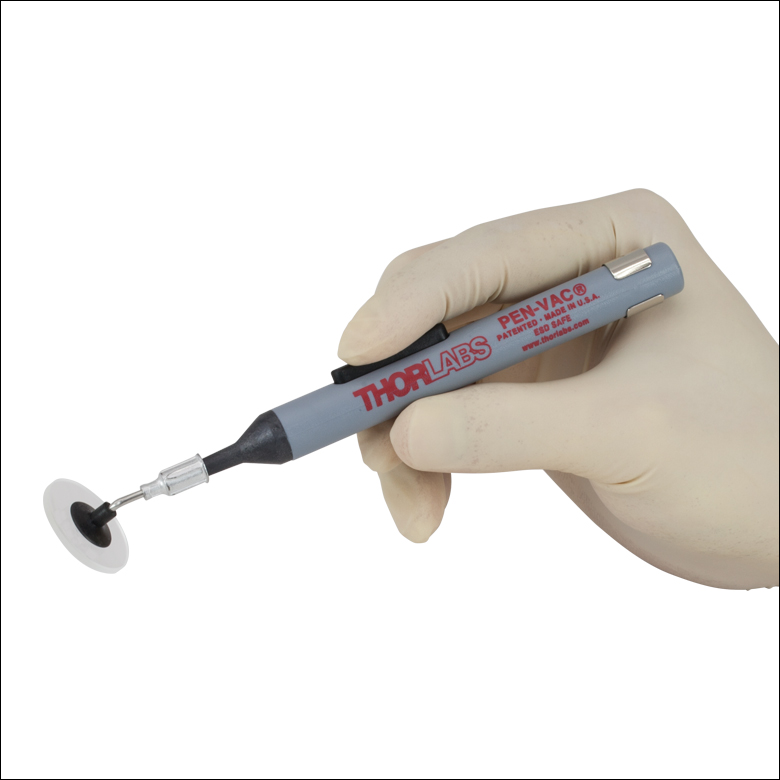

Figure G2.1 Ø25.4 mm(Ø1インチ)光学素子を保持する真空ピンセットVP10C

光学素子を静かに持ち上げ、優しく取り扱うことのできる真空ピンセット一式
Ø3.2 mm、Ø6.4 mm、 Ø4.8 mm、Ø9.5mm、および Ø12.7 mmの吸引カップが付いた、5本の45°型と5本の直線型の交換可能な先端部
静電気放電防止

真空ピンセットVP10Cは、レンズやミラーなどの小さい光学素子を、傷つけずに持ち上げて取り扱うことができます。このピンセットは使いやすいペン型で、持ち運びに便利なペンクリップも付いています。各キットには、Ø3.2 mm、Ø6.4 mm、 Ø4.8 mm、Ø9.5 mm、およびØ12.7 mmのブナN(ニトリル)製吸引カップが付いた、5本の45°型と5本の直線型の交換可能な先端部が入っています。吸引するには、黒いボタンを押し、光学素子が吸引カップに接触した状態で黒いボタンを離します。光学素子をリリースするには再度黒いボタンを押します。

光学素子を誤った方法で取り扱うと表面を傷つける恐れがありますのでご注意ください。このピンセットは表面が平らな光学素子にお使いいただくことをお勧めいたします。 VP10Cを回折格子やペリクルビームスプリッタ、または保護コーティングが施されていない光学素子に使用しないでください。

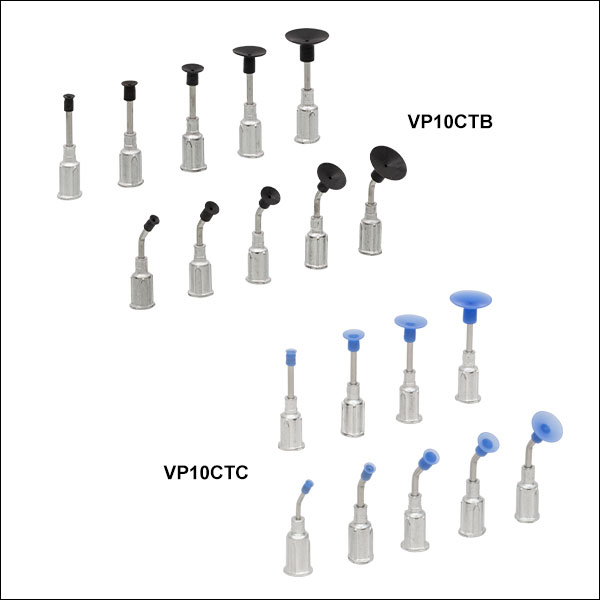

手動真空ピンセット先端チップ交換用キット

ズーム

Table G3.1 Specifications
Item #	VP10CTB		VP10CTC
Tip Type	Straight	45° Angled	Straight	45° Angled
Quantity	5	5	4	5
Sizes Included	Ø1/8", Ø1/4", Ø3/16", Ø3/8", Ø1/2"	Ø1/8", Ø1/4", Ø3/16", Ø3/8", Ø1/2"	Ø1/8", Ø1/4", Ø3/8", Ø1/2"	Ø3/32", Ø1/8", Ø3/16", Ø1/4", Ø3/8"
Material	Buna-N (Nitrile)		Pureaclean (Silicone Rubber)
Temperature Range^a	-20 to 120 °C		-55 to 230 °C

温度範囲は材料特性によるものです。

VP10Cに含まれる真空ピンセットに対応するキット
黒色ブナN(ニトリル)製先端チップ10本、ESD対策品
- VP10CTBの先端チップはキットVP10Cに含まれる先端チップと同じ製品
Pureaclean(シリコーンゴム)製真空カップ9本、ESD非対策品
- Pureacleanは温度範囲-55～230 °Cで使用可能
どちらのキットにも45°型と直線型の交換用先端チップが含まれています。

これらのキットには、VP10Cに含まれている真空ピンセットに対応する、交換可能なマーキング無しの真空ピンセット用先端チップが入っています。キットVP10CTBの10本のチップには、ESD対策品のブナN(静電気散逸性ニトリル)製吸引カップが取付けられています。45°型と直線型の先端チップが各5本入っており、それらの吸引カップのサイズはØ3.2 mm～Ø12.7 mmです。これらは上記のキットVP10Cの附属品と同じ製品であるため、キットの附属品の破損や紛失をした場合の交換品としてご使用いただけます。キットVP10CTCには、Pureaclean(シリコーンゴム)製の吸引カップが付いた先端チップが9本入っています。5本の45°型先端チップのカップサイズはØ2.4 mm～Ø9.5 mm、4本の直線型先端チップのカップサイズはØ3.2 mm～Ø12.7 mmです。Pureacleanは温度範囲-55～230 °Cでご使用いただけます。各キットに入っている先端チップのサイズの詳細はTable G3.1をご覧ください。

光学素子を誤った方法で取り扱うと表面を傷つける恐れがありますのでご注意ください。こちらの先端チップは、平面状の光学素子に使用することをお勧めします。回折格子、ペリクルビームスプリッタ、保護膜無しのコーティング付き光学素子などには使用しないでください。

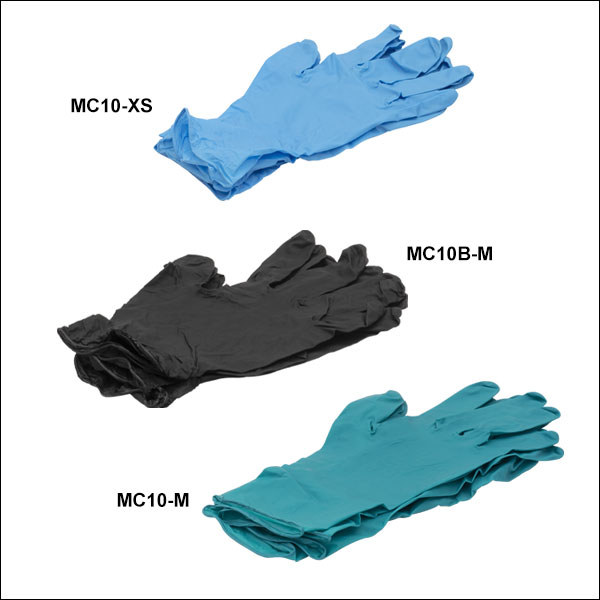

ニトリル製手袋

ズーム

Click to Enlarge

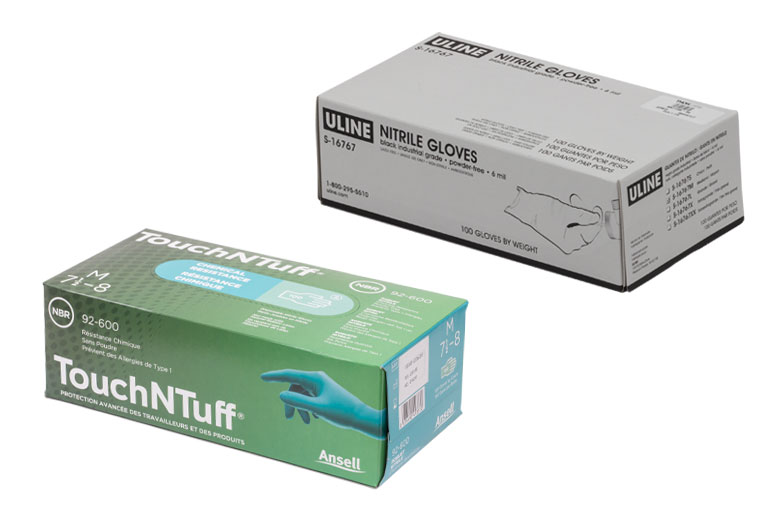

Figure G4.1 1箱100枚入り

5種類のサイズをご用意
- XS(ブルー)
- S(ブラックまたはグリーン)
- M(ブラックまたはグリーン)
- L(ブラックまたはグリーン)
- XL(ブラックまたはグリーン)
光学素子を取り扱う際に手全体を保護
1箱100枚入り

使い捨てのパウダーフリーのニトリル製手袋は、手を保護し、光学素子の汚れや損傷を防ぎます。ニトリル製の手袋は丈夫で化学的耐性を有します。ラテックスに対するアレルギーをお持ちの方向けの代用品としてラテックスフリーでご用意しています。5種類のサイズ(XS、S、M、L、XL)を、1箱100枚入りでご提供しています。サイズの詳細はTable G4.2でご覧いただけます。

Table G4.2 Glove Fitting Guidelines
Item #	Glove Size	Glove Color	Palm Width^a	Palm Circumference^b	Maximum Middle Finger Length
MC10-XS	Extra Small	Blue	3.125" (7.94 cm)	-	2.75" (6.99 cm)
MC10B-S	Small	Black	3.25" (8.26 cm)	-	2.875" (7.30 cm)
MC10B-M	Medium	Black	3.375" (8.57 cm)	-	3" (7.62 cm)
MC10B-L	Large	Black	3.5" (8.89 cm)	-	3.25" (8.26 cm)
MC10B-XL	Extra Large	Black	3.625" (9.21 cm)	-	3.5" (8.89 cm)
MC10-S	Small	Teal	-	6.5" - 7.5" (16.51 cm - 19.05 cm)	2.75" (6.99 cm)
MC10-M	Medium	Teal	-	7.5" - 8.5" (19.05 cm - 21.59 cm	3.25" (8.26 cm)
MC10-L	Large	Teal	-	8.5" - 9.5" (21.59 cm - 24.13 cm)	3.6" (9.14 cm)
MC10-XL	Extra Large	Teal	-	9.5" - 10.5" (24.13 cm - 26.67 cm)	3.75" (9.53 cm)

親指を含まない手幅の測定値
親指を含まない手のひらの外周

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

MC10-XS Customer Inspired! ニトリルパウダーフリー手袋、XS、100枚入り、ブルー

￥3,888

7-10 Days

MC10B-S ニトリルパウダーフリー手袋、S、100枚入り、ブラック

￥4,784

7-10 Days

MC10B-M ニトリルパウダーフリー手袋、M、100枚入り、ブラック

￥4,784

Today

MC10B-L ニトリルパウダーフリー手袋、L、100枚入り、ブラック

￥4,784

7-10 Days

MC10B-XL ニトリルパウダーフリー手袋、XL、100枚入り、ブラック

￥4,784

7-10 Days

MC10-S ニトリルパウダーフリー手袋、S、100枚入り、グリーン

￥3,885

Today

MC10-M ニトリルパウダーフリー手袋、M、100枚入り、グリーン

￥3,885

Today

MC10-L ニトリルパウダーフリー手袋、L、100枚入り、グリーン

￥3,885

Today

MC10-XL ニトリルパウダーフリー手袋、XL、100枚入り、グリーン

￥3,885

7-10 Days

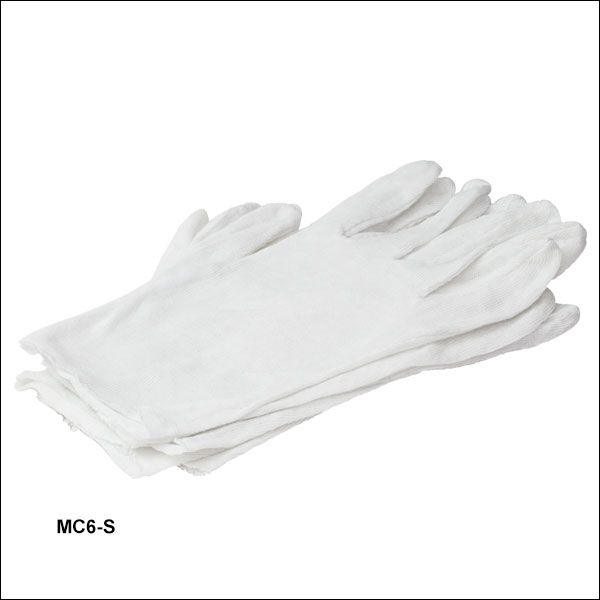

コットン製手袋

ズーム

Table G5.1 Glove Fitting Guidelines
Item #	Glove Size	Palm Size^a	Maximum Middle Finger Length
MC6-S	Small	6.5" - 8.0" (16.51 cm - 20.32 cm)	3.25" (8.26 cm)
MC6-M	Medium	8.0" - 8.75" (20.32 cm - 22.23 cm)	3.5" (8.89 cm)
MC6-L	Large	8.75" - 9.5" (22.23 cm - 24.13 cm)	3.75" (9.53 cm)

親指を含まない手のひらの外周

3種類のサイズ(S、M、L)から選択可能
光学部品の取扱い用に設計
手袋ライナとして着用可能
1パック12組入り

この使い捨てのコットン製手袋は、光学素子の取り扱い用に設計されており、ラテックス製手袋の下に手袋ライナとして着用することもできます。 1パック 12組入りで、3種類のサイズ(S、M、L)から選択可能です。サイズの詳細はTable G5.1をご覧ください。

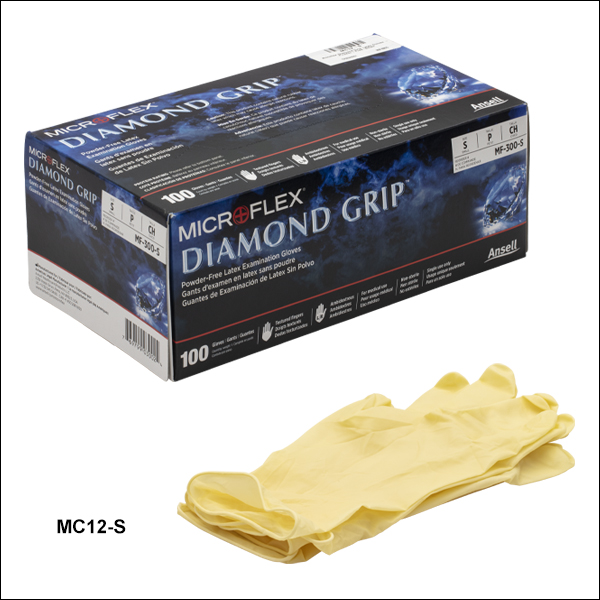

ラテックス製手袋

ズーム

Table G6.1 Glove Fitting Guidelines
Item #	Glove Size	Palm Size^a
MC12-XS	Extra Small	5.5" - 6" (13.97 cm - 15.24 cm)
MC12-S	Small	6.5" - 7" (16.51 cm - 17.78 cm)
MC12-M	Medium	7.5" - 8" (19.05 cm - 20.32 cm)
MC12-L	Large	8.5" - 9" (21.59 cm - 22.86 cm)
MC12-XL	Extra Large	9.5" - 10" (24.13 cm - 25.4 cm)

親指を含まない手のひらの外周

5種類のサイズ(XS、S、M、L、XL)をご用意
光学素子を取り扱う際に手全体を保護
1箱100枚入り

使い捨てのパウダーフリーのラテックス製手袋は、皮脂や異物が手から光学素子に付着するのを防ぎます。5種類のサイズ(XS、S、M、L、XL)を、1箱100枚入りでご提供しています。手袋の指先端部分は、光学素子が取りやすいようテキスチャード加工となっております。サイズの詳細はTable G6.1をご覧ください。
