こちらでは光学素子の運搬や収納のために設計された、様々な保管ケースや対物レンズ用ケースをご紹介しています。
マウントされていない個々の光学素子の保管用には、ポリスチレン製のケースをご用意しております。保管ケースBX01はØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用、BX02はØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用、そしてBX03はØ63.5 mmまでの光学素子用で発泡材のインサートが入っています。複数のマウント無し光学素子を1つのケースに保管または運搬する必要がある場合には、Ø12 mm～12.7 mm(Ø1/2インチ)またはØ25 mm～Ø25.4 mm(Ø1インチ)光学素子をそれぞれ最大10個まで保管できるBX0510およびBX0110をご用意しております。こちらの保管ケースを使用することで収納スペースを節約でき、多数の光学素子の運搬も容易になります。
SMネジ付きレンズチューブシステムに取り付けられたレンズやフィルタを収納するためには、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用としてKT01およびKT04、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用としてKT06をご用意しております。保管ケースKT03は当社の50.8 mm x 50.8 mm (2インチ角)の正方形光学素子の収納に適しています。これらの黒色の保管ケースにはラッチが2個付いていて、保管にも運搬にも適しています。また、KT04とKT06には持ち手も付いています。
当社では顕微鏡対物レンズや小さな光学アセンブリ用として、光学素子を保持するための内ネジ付き蓋と、蓋に適合する容器から構成された光学素子ケースもご用意しております。これらの容器を使用することで、光学素子に接触せずに覆うことができます。蓋にはSM05内ネジ、SM1内ネジ、またはSM2内ネジが付いており、当社のレンズチューブのほか、RMS、M25 x 0.75、Cマウント、M26 x 0.706、M32 x 0.75などのネジを有する様々な対物レンズに対応します。
また、当社では保管用キャビネットのラインナップも取り揃えております。
| Posted Comments: | |
user
(posted 2023-03-29 14:25:22.39) What mount size (lens tube size) fits in the KT01? jdelia
(posted 2023-03-30 01:33:43.0) Thank you for contacting Thorlabs. The KT01 is intended for 1" (25 mm) diameter optics. We would suggest mounting optics of these size in our SM1- series lens tubes. Lev Frisman
(posted 2023-03-16 07:37:37.887) Dear Thorlabs,
Please indicate the overall dimensions of the box KT01 and the dimensions of the filter slots.
Thank you! cdolbashian
(posted 2023-04-13 10:42:15.0) Thank you for inquiring with us regarding these dimensions. The overall dimensions of the box are 0.19 x 0.17 x 0.09m.
The optic slots are composed of an upper thin skin of plastic which has all the labels written upon, and a lower part of open cell foam for housing the optics.
The upper plastic skin slots are 14 x 38 mm. The plastic skin is 2 mm thick.
Below that plastic skin are the foam inserts which are 35 x 10.5 mm.
This narrows at a depth of 9 mm to an even smaller slot measuring 28 x 10.5 mm. The total depth from top of foam to bottom of insert is 15.7 mm. Benjamin Feldtman
(posted 2022-06-27 22:04:43.607) Hi, I bought a KT06 for storing my sets of SM2 mounted achromatic doublets, but found that for the thicker SM2 lenses/rings (ie the AC508-100-C-ML) the holes are too shallow and you can't close the lid without it warping.
It seems odd that the holes are only 10 mm deep with ~50 mm of foam below them. Am I missing something? ksosnowski
(posted 2022-07-01 11:37:19.0) Hello Benjamin, thanks for reaching out to us. The KT06 is currently designed for a 1/2" max depth for the optics inside. Per our discussion about adding deeper holes with some foam inserts of various sizes, this could be a useful development to make this product more widely applicable to other optics and I have added this to our internal development forum so we can investigate the idea further. Jeffrey Hocking
(posted 2021-08-20 16:48:42.207) I'd love to see these same containers for 12 and 24 optics. I'd update my entire optics inventory room with them. YLohia
(posted 2021-08-23 03:55:47.0) Thank you for your feedback. We will consider offering such containers in the future. Arvind Srinivasan
(posted 2021-03-24 12:05:27.11) Please redesign this! There are no cases available that fit your largest lens mount size (0.865") and the smallest size (0.45") are a nightmare to get lenses back out of. The matching smaller case (KT01) doesn't have the optics slot all the way in, so you can at least pinch the lens tube and pull it out. With the KT04 once the 0.45" lenses go in I needed to use a small screwdriver to lever them back out. YLohia
(posted 2021-04-01 11:00:07.0) Hello, thank you for your feedback! We will consider your comments as we work on a redesign in the future. txabi
(posted 2019-03-04 10:56:45.85) Dear Thorlabs,
We need a case like KT03 for polycarbonate lenses (CR39).
We are worried about yellowness of polycarbonate as a chemmical reaction with protecting foam.
Do you have any experience about this?
Yours sincerely
Txabi nbayconich
(posted 2019-03-14 10:25:05.0) Thank you for contacting Thorlabs. There are no known reactions that can occur with the foam in our KT03 kits and polycarbonate. david.schimmel
(posted 2018-10-01 09:00:03.81) I'm looking for a carrying case to ship and transport a lens for exhibition purposes. The lens is approximately 220mm in diameter with a plano back surface and a slight spherical front surface. Are you possibly able to adapt one of your molded cases to fit the bill? YLohia
(posted 2018-10-02 08:41:36.0) Hello, thank you for contacting Thorlabs. We will reach out to you directly to discuss the possibility of offering this custom item. alialhulaymi
(posted 2018-07-16 12:21:28.483) Hi, the box seems really nice but can you please tell me what type of plastic is it made of? YLohia
(posted 2018-07-17 11:57:17.0) Hello, the BX03 box is made of polystyrene. jacqui
(posted 2018-01-17 20:34:15.74) I have attempted to contact you via email, and I am still waiting on a response.
Could someone please contact me in regards to my email sent 16th January 2018
Thank you
Jacqui tfrisch
(posted 2018-01-18 05:36:42.0) Hello, thank you for contacting Thorlabs. We have received your email and replied with your requested quote. You can reference that quote number if you need to place an order for those items. ludoangot
(posted 2017-12-07 18:11:05.033) Your objective cases are a very good idea, how about also a C-mount version? Some C-mount lens are about the size of a large microscope lens and would be well protected in your cases. tcampbell
(posted 2017-12-12 08:08:29.0) Hello, thank you for contacting Thorlabs. I have posted this idea in our internal engineering forum. In the meantime, you can use a C-mount objective with the SM1-threaded lid and an SM1A10 adapter. We have updated the web presentation with some information on using these cases with thread adapters. mizuse
(posted 2013-07-24 05:44:44.737) Optics case BX01 is good, however, I hope the modification. Its case volume itself can store up to 4pcs of 1 inch optics if the plastic holder moiety is modified. I think "4-optics in one case" is an ideal choice for us, user of many optics (e.g. 20 Ag mirrors), to reduce the number of optics cases and save the space. cdaly
(posted 2013-07-24 15:44:00.0) Response from Chris at Thorlabs: Thank you for your feedback. For our ten packs of 1" optics we provide these in a single case which holds all ten. They can be seen in the image here: http://www.thorlabs.com/images/GuideImages/2149_BBx-E0x-case_SGL.jpg I will see if we can add the cases as a stock item, but in the meantime I believe we can offer these still as a custom. I will contact you directly about this. jjurado
(posted 2011-05-17 15:46:00.0) Response from Javier at Thorlabs to andre.lampe: Thank you very much for your feedback. We will look into the possibility of offering storage boxes for the BX01 optics cases. I will keep you updated of the status. andre.lampe
(posted 2011-05-17 18:26:42.0) A storage box for the BX01 would be very nice, capacity of 20 or 30 BX01.
For unmounted Filters and Dichroic I have not found a good solution, but a Storage box for this BX01s would fill that gap. jjurado
(posted 2011-02-15 13:05:00.0) Response from Javier at Thorlabs to Lasse Orsila: Thank you very much for submitting your request. I would recommend using our BX03 boxes (2.5" x 2.5" x 1") for storing larger optics.They include foam inserts, which allows them to be used with optics of many different sizes. lasse.orsila
(posted 2011-02-10 15:43:15.0) Hi
We have noticed that you use thicker boxes (thickness about 2-3 cm) for shipping some of the optics (mirror, lenses, filters etc.) but you only sell the thinner boxes (BX1, thickness about 1-2 cm). Would it be possible that you would start selling the thicker boxes, i.e., BX1-Thick :)
Lasse Orsila
Project manager, Dr. Tech.
Optoelectronics Research Centre (ORC)
Tampere University of Technology
P.O. Box 692
FIN-33101 Tampere
Finland
Mobile: +358 40 733 6684
Office: +358 40 198 1059
Fax: +358 3 3115 3400 |
| Product Image (Click to Enlarge) |  |  |  |
| Item # | BX01 | BX02 | BX03 |
| Capacity | 1 | 1 | 1 |
| Quantity | 10 | 10 | 10 |
| Optic Size | Ø1" | Ø2" | Up to Ø2.5"a |
当社の光学素子用保管ケースは、使われていないマウント無し光学素子を清潔に保ち、傷から守ります。ケース内には保護用スポンジ、あるいは、Ø25 mm～Ø25.4 mm(Ø1インチ)またはØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用の型抜きが施されたプラスチックが入っています。各ケースには当社のロゴ等がシルクスクリーン印刷されています。印字のないケースをご希望の場合には、当社までご連絡ください。
| Product Image (Click to Enlarge) |  |  |
| Item # | BX0510 | BX0110 |
| Capacity | 10 | 10 |
| Quantity | 5 | 5 |
| Optic Size | Ø1/2" | Ø1" |
こちらの光学素子用保管ケースは、使用していないマウント無し光学素子を最大10個まで収納します。光学素子を清潔に保ち損傷から守るだけでなく、実験室の省スペース化にも寄与します。 光学素子用保管ケースBX0510ならびにBX0110はプラスチック製インサートによりØ12 mm～Ø12.7 mm(Ø1/2インチ)またはØ25 mm～Ø25.4 mm(Ø1インチ)光学素子をそれぞれ最大10個まで固定できます。BX0510の寸法は63.5 x 63.5 x 22.6 mm、BX0110は152.4 x 101.6 x 17.0 mmです。各ケースには当社のロゴ等がシルクスクリーン印刷されています。印字のないケースをご希望の場合には当社までご連絡ください。
ズーム
Click to Enlarge
容器底には安定性を高めるための磁石付き
- プラスチック製の蓋には、真鍮製の内ネジ付きインサート
- 透明のプラスチック容器は対物レンズ用
- 内径45.7mm
- 最長50.0 mm、または91.0 mm(肩から先端までの長さ)の対物レンズを保持
- 容器の磁石により光学テーブル上での安定性が向上
- 蓋と容器は別売り
こちらの顕微鏡対物レンズ用ケースは、蓋と容器で構成されています(それぞれ別売り)。当社の対物レンズや、Ø12 mm～Ø12.7 mm(Ø1/2インチ)用レンズチューブまたはØ25 mm～Ø25.4 mm(Ø1インチ)レンズチューブに取り付けられた小さな光学アセンブリの保管ならびに移動にご使用いただけます。対物レンズ用ケースは取り付け可能な対物レンズについては下表をご覧ください。
各蓋には対物レンズを固定する真鍮製の内ネジ付きインサートが付いています。また蓋には大きな突起が付いており、容器を横にしたときに転がって損傷や破損が生じないよう設計されており、保管されている対物レンズを記すためのラベルステッカも付属します。容器は2種類の長さでご用意しており、対物レンズの許容高さは対物レンズの肩から先端までの長さで測っています(ネジ部分は含まれておりません)。容器の底には、光学テーブル上に立てたときに安定するよう磁石が付いています。ポリカーボネート部分の洗浄にはエタノール、メタノール、あるいはイソプロピルアルコールのみをご使用ください。アセトンやほかの溶剤を用いると損傷する場合があります。
こちらに記載されている蓋のネジに対応しない顕微鏡対物レンズについては、ネジアダプタがご使用いただけます。また上の写真のようなM6ならびにM4ネジ部品に対応するオプトメカニクス変換アダプタもご用意しております。なお、アダプタと対物レンズを組み合わせるときには、容器内に納まることをご確認ください。アダプタの外径はØ45.7 mm未満で、下表のMax Objective Lengthを超えてはなりません。
| Objective Case Lids | |||||||
|---|---|---|---|---|---|---|---|
| Item # | OC2SM05 | OC2RMS | OC2M25 | OC2CM | OC2SM1 | OC2M26 | OC2M32 |
| Product Image (Click to Enlarge) |  |  |  |  |  |  |  |
| Brass Insert Internal Threads | SM05 Series (0.535"-40) | RMS (0.800"-36) | M25 x 0.75 | C-Mount (1.000"-32) | SM1 Series (1.035"-40) | M26 x 0.706 | M32 x 0.75 |
| Thread Depth | 0.28" (7.1 mm) | ||||||
| Material | Polycarbonate with Brass Insert | ||||||
| Objective Case Canisters | ||
|---|---|---|
| Item # | OC22 | OC24 |
| Product Image (Click to Enlarge) |  |  |
| Max Objective Length (Shoulder-to-Tip) | 50.0 mm (1.96") | 91.0 mm (3.58") |
| Inner Diameter | 1.81" (45.7 mm) | |
| Material | Polycarbonate with Neodymium Magnet | |
ズーム| Large Objective Case Canisters | ||
|---|---|---|
| Item # | OC3SM1 | OC3SM2 |
| Product Image (Click to Enlarge) |  |  |
| Internal Threads for Component Mounting | SM1 (1.035"-40) | SM2 (2.035"-40) |
| Thread Depth | 0.30" (7.6 mm) | |
| Max Objective Length (Shoulder-to-Tip) | 75.0 mm (2.95") | |
| Canister Minimum Inner Diameter | 3.07" (78.0 mm) | |
| Lid Material | Delrin®a | |
| Canister Material | Polystyrene | |

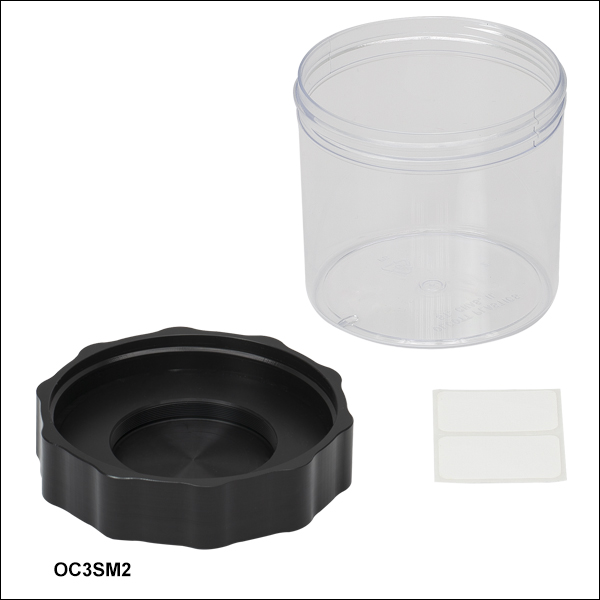

Click to Enlarge
