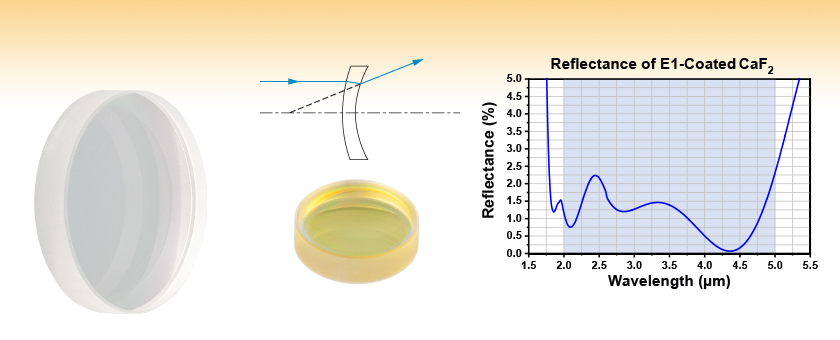

フッ化カルシウム(CaF₂)負メニスカスレンズ、ARコーティング:2～5 μm

AR Coating Optimized for the 2 - 5 µm Range
Choose from Ø1/2" or Ø1"

LF5961-E1

(Ø1")

LF5154-E1

(Ø1/2")

Related Items

Uncoated CaF₂ Lenses

Other Negative Meniscus Lenses

CaF₂ Cylindrical Lenses

Mid-IR Lasers

Fixed Optic Mounts

Lens Tube System

Optics Handling & Storage

Optics Cleaning

Please Wait

概要
グラフ
焦点距離の変化
取付けオプション
Feedback

Common Specifications
Substrate Material	Vacuum-Grade Calcium Fluoride^a
AR Coating Range	2 - 5 μm
Reflectance Over AR Coating Range @ 0° AOI	R_avg < 1.25%, R_abs < 3.0%
Transmission Over AR Coating Range @ 0° AOI	T_avg > 94%, T_abs > 90%
Diameters Available	1/2" or 1"
Diameter Tolerance	+0.0/-0.1 mm
Thickness Tolerance	±0.1 mm
Focal Length Tolerance	±2%
Surface Quality	40-20 (Scratch-Dig)
Spherical Surface Power^b	3λ/2^c
Spherical Surface Irregularity (Peak to Valley)	λ/2^c
Centration	< 3 arcmin
Clear Aperture	> 90% of Diameter
Design Wavelength	4 μm

リンクをクリックすると基板の仕様をご覧いただけます。
Spherical Surface Power(球面度)は、平面光学素子に対する表面平面度(Surface Flatness)と同様の指標で、曲率を有する光学素子の表面と校正された基準値との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に"surface fit”とも表記されます。
λ = 633 nm

Zemaxファイル
下の型番横の赤いアイコン(資料)をクリックすると、各製品のZemaxファイルをダウンロードいただけます。また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。

特長

真空グレードのフッ化カルシウム(CaF₂) 基板
Ø12.7 mm(Ø1/2インチ）またはØ25.4 mm(Ø1インチ)バージョンから選択可能
2～5 μm範囲の広帯域ARコーティング
焦点距離：-20.0～-1000.0 mm

当社のØ12.7 mm(Ø1/2インチ)およびØ25.4 mm(Ø1インチ)フッ化カルシウム(CaF₂) 負メニスカスレンズは、両面に2～5 μmスペクトル範囲に最適化された広帯域ARコーティングが施されています。このコーティングにより基板表面の反射が大きく減少し、ARコーティング全域にわたり高い透過率と低い吸収率を示します。詳細については「グラフ」タブをご参照ください。

フッ化カルシウム(CaF₂)は、一般的に赤外域およびUV域スペクトル範囲で高い透過率を必要とする用途に使われています。この材料は、180 nm～8.0 μmの波長範囲で1.35～1.51の低い屈折率を示します。また、フッ化カルシウム(CaF₂)は化学的に不活性なので、フッ化バリウム(BaF₂)、フッ化マグネシウム(MgF₂)、フッ化リチウムと比べて優れた硬度を有しています。　

負メニスカス (凸凹)レンズは、中央が端よりも薄くなっていて光線を拡散する機能を持ち、3次の球面収差を最小限に抑える設計となっています。拡散光に使用する場合は、球面収差を最小にするために凸面をビームに向ける必要があります。このレンズは別のレンズと組み合わせて焦点距離を長くし、光学アセンブリのNA(開口数)を小さくする用途によく使われます。

レンズの色が変わる場合があります。
コーティング工程の違いにより、こちらのレンズでは色にが変わる場合があります。全てのレンズは記載の仕様を満たしているかそれ以上の仕様となっています。

Selection Guide

Calcium Fluoride Lenses

Other MIR Lenses

Other Spherical Singlets

2～5 µm ARコーティンググラフ

Click to Enlarge
データのExcelファイルはこちらからダウンロードいただけます。
上のグラフはE1コーティング付きCaF₂の反射率の波長特性(測定値)を示しています。2～5 μmの波長範囲における平均反射率は＜1.25%です。青い網掛け領域は、ARコーティングの最適範囲を示しています。この範囲以外の性能についてはロット毎に異なり、保証されません。上のExcelファイルでは、仕様の波長範囲より広い帯域の曲線のデータがダウンロードいただけます。　

CaF2 Transmission 3 to 5 micron antireflective coating

Click to Enlarge
データのExcelファイルはこちらからダウンロードいただけます
上のグラフはE1コーティング付きCaF₂の透過率の波長特性(測定値)を示しています。青い網掛け領域は、ARコーティングの最適範囲を示しています。この範囲以外の性能についてはロット毎に異なり、保証されません。上のExcelファイルでは、仕様の波長範囲より広い帯域の曲線のデータがダウンロードいただけます。

Click to Enlarge
データのExcelファイルはこちらからダウンロードいただけます。
上のグラフはコーティング無し、厚さ5 mmのフッ化カルシウム(CaF₂)の透過率の測定値です。

波長に依存する焦点距離の変化

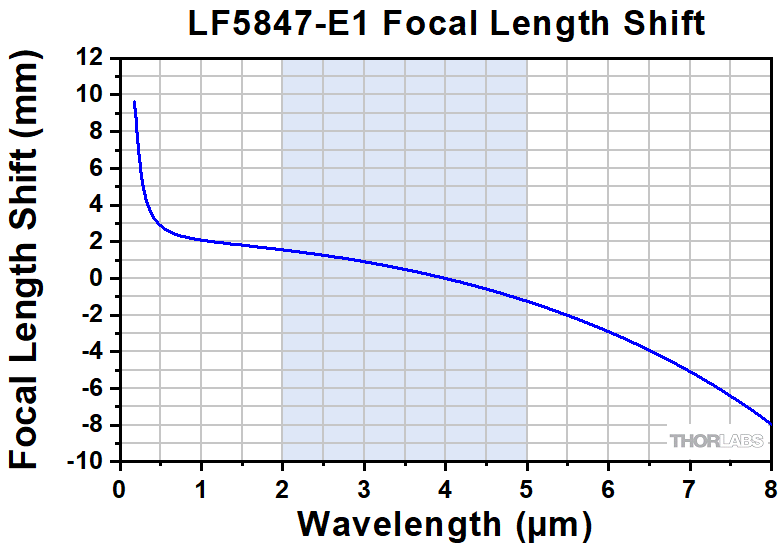

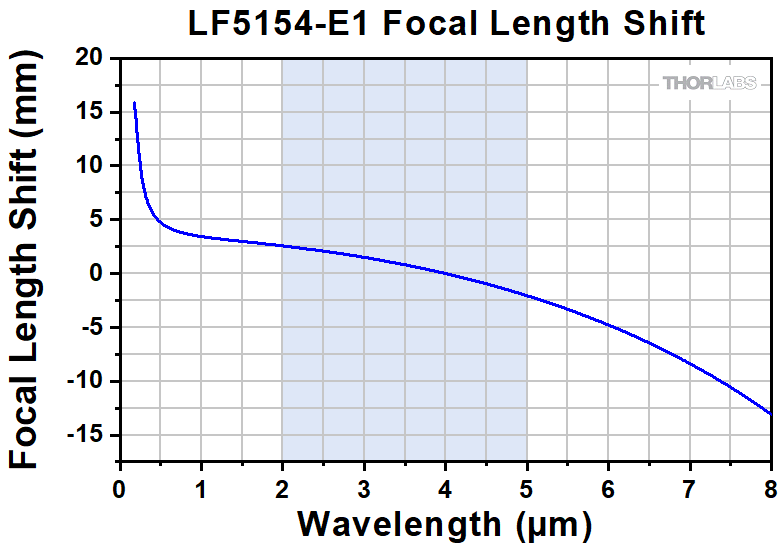

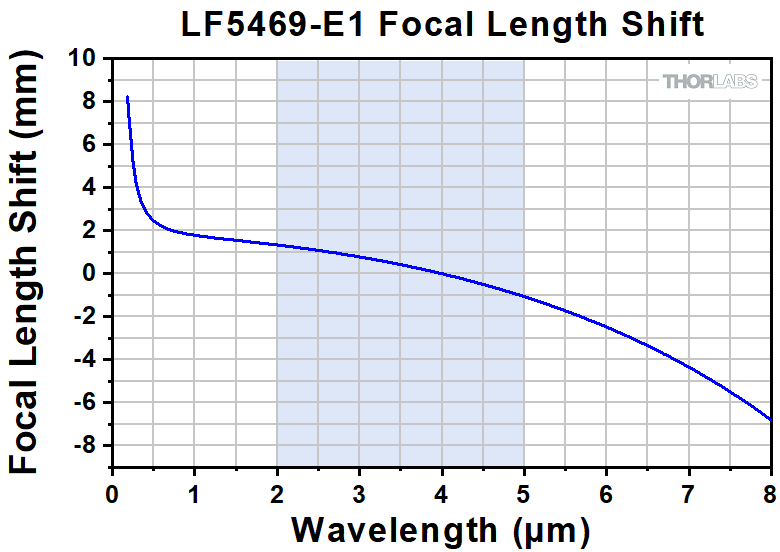

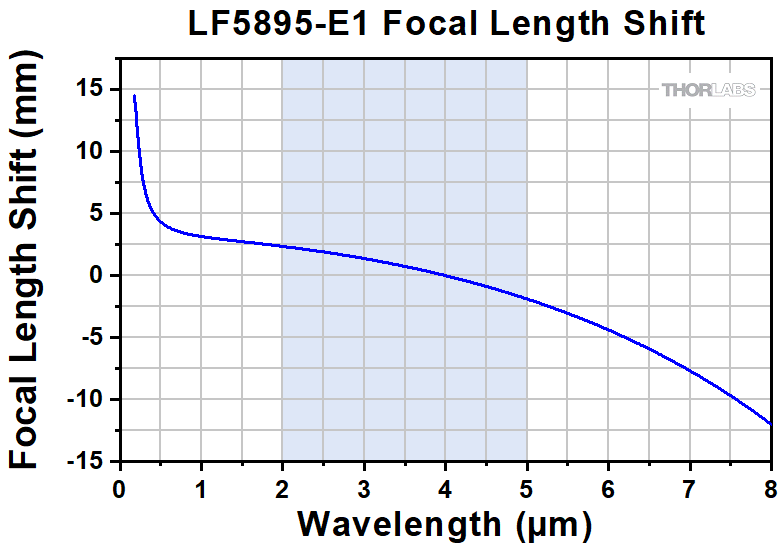

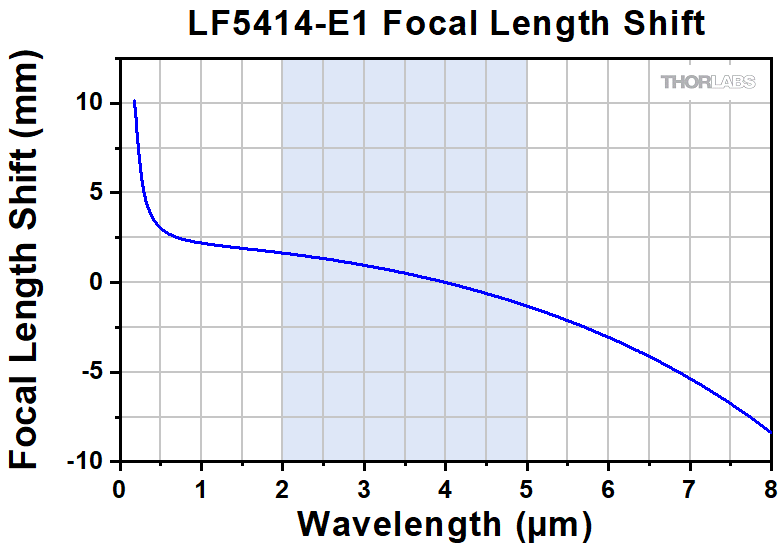

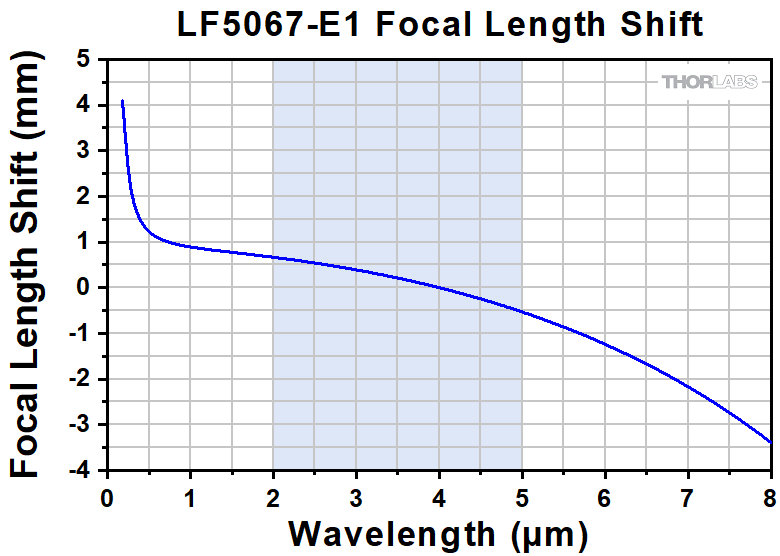

レンズの近軸焦点距離は波長に依存しています。レンズの仕様表では、焦点距離は設計波長における値が示されます(設計波長4 µmでの焦点距離など)。フッ化カルシウムは0.18～8.0 μmの波長範囲で高い透過率を示すため、他の一般的な波長帯にもご使用いただけます。下記をクリックすると、0.18～8.0 μmの波長範囲内の理論的計算による焦点距離の変化をご覧いただけます。

青い領域は、ARコーティングの最適範囲を示しています。詳細は「グラフ」タブをご参照ください。

Ø12.7 mm(Ø1/2インチ)負メニスカスレンズ

Item #	LF5067-E1	LF5847-E1	LF5154-E1
Focal Length @ 4 µm	-20.0 mm	-50.0 mm	-80.0 mm
Focal Length Shift (Click for Details)
Raw Data (Click to Download)	Data	Data	Data

Ø25.4 mm(Ø1インチ)負メニスカスレンズ

Item #	LF5469-E1	LF5414-E1	LF5895-E1	LF5515-E1	LF5175-E1	LF5961-E1	LF5048-E1	LF5807-E1	LF5394-E1
Focal Length @ 4 µm	-40.0 mm	-50.0 mm	-75.0 mm	-100.0 mm	-150.0 mm	-200.0 mm	-500.0 mm	-750.0 mm	-1000.0 mm
Focal Length Shift (Click for Details)
Raw Data (Click to Download)	Data	Data	Data	Data	Data	Data	Data	Data	Data

Click to Enlarge
30 mmケージシステムに取付けられた移動マウントCXY1Aおよび
SM1レンズチューブ

Click to Enlarge
XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge
固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge
移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ

Recommended Mounting Options for Thorlabs Lenses
Item #		Mounts for Ø2 mm to Ø10 mm Optics
Imperial	Metric	Mounts for Ø2 mm to Ø10 mm Optics
(Various)		Fixed Lens Mounts and Mini-Series Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)		Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø2 mm to Ø10 mm
Item #		Mounts for Ø1/2" (Ø12.7 mm) Optics
Imperial	Metric	Mounts for Ø1/2" (Ø12.7 mm) Optics
LMR05	LMR05/M	Fixed Lens Mount for Ø1/2" Optics
MLH05	MLH05/M	Mini-Series Fixed Lens Mount for Ø1/2" Optics
LM05XY	LM05XY/M	Translating Lens Mount for Ø1/2" Optics
SCP05		16 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)		Ø1/2" Lens Tubes, Optional SM05RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #		Mounts for Ø1" (Ø25.4 mm) Optics
Imperial	Metric	Mounts for Ø1" (Ø25.4 mm) Optics
LMR1	LMR1/M	Fixed Lens Mount for Ø1" Optics
LM1XY	LM1XY/M	Translating Lens Mount for Ø1" Optics
ST1XY-S	ST1XY-S/M	Translating Lens Mount with Micrometer Drives (Other Drives Available)
CXY1A		30 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)		Ø1" Lens Tubes, Optional SM1RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #		Mount for Ø1.5" Optics
Imperial	Metric	Mount for Ø1.5" Optics
LMR1.5	LMR1.5/M	Fixed Lens Mount for Ø1.5" Optics
(Various)		Ø1.5" Lens Tubes, Optional SM1.5RR Retaining Ring for Ø1.5" Lens Tubes and Mounts
Item #		Mounts for Ø2" (Ø50.8 mm) Optics
Imperial	Metric	Mounts for Ø2" (Ø50.8 mm) Optics
LMR2	LMR2/M	Fixed Lens Mount for Ø2" Optics
LM2XY	LM2XY/M	Translating Lens Mount for Ø2" Optics
CXY2		60 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)		Ø2" Lens Tubes, Optional SM2RRC Retaining Ring for High-Curvature Lenses (See Below)
Item #		Adjustable Optic Mounts
Imperial	Metric	Adjustable Optic Mounts
LH1	LH1/M	Adjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2	LH2/M	Adjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100	VG100/M	Adjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03	SCL03/M	Self-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04	SCL04/M	Self-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CA	LH160CA/M	Adjustable Mount for 60 mm Cage Systems, Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CA	SCL60C/M	Self-Centering Mount for 60 mm Cage Systems, Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics

曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の固定リングをØ5 mm～Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の平凸レンズ、コンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。

Posted Comments:
No Comments Posted

フッ化カルシウム(CaF₂)負メニスカスレンズ、Ø12.7 mm(Ø1/2インチ)、ARコーティング: 2～5 μm

Item #	Diameter	Focal Length	Diopter^a	Radius of Curvature 1	Radius of Curvature 2	Center Thickness	Edge Thickness^b	Back Focal Length^c	AR Coating
LF5067-E1^d	1/2" (12.7 mm)	-20.0 mm	-50.0	95.6 mm	7.5 mm	2.0 mm	5.3 mm	-19.9 mm	2 - 5 μm (R_avg < 1.25%, R_abs < 3.0%, T_avg > 94%, T_abs > 90%)
LF5847-E1^e	1/2" (12.7 mm)	-50.0 mm	-20.0	20.4 mm	9.8 mm	3.0 mm	4.3 mm	-47.9 mm
LF5154-E1^e	1/2" (12.7 mm)	-80.0 mm	-12.5	33.7 mm	16.2 mm	3.0 mm	3.7 mm	-77.9 mm

焦点距離をメートル単位で表した時の逆数
エッジ厚は、面取り角(典型値45°)の起点から内側に0.2 mmの位置で測定
設計波長4 µmで測定
推奨固定マウント: SM05L03
推奨固定マウント: LMR05/M&SM05L03

フッ化カルシウム(CaF₂)負メニスカスレンズ、Ø25.4 mm(Ø1インチ)、ARコーティング: 2～5 μm

Item #	Diameter	Focal Length	Diopter^a	Radius of Curvature 1	Radius of Curvature 2	Center Thickness	Edge Thickness^b	Back Focal Length^c	AR Coating
LF5469-E1^d	1" (25.4 mm)	-40.0 mm	-25.0	308.3 mm	15.5 mm	4.0 mm	10.4 mm	-39.9 mm	2 - 5 μm (R_avg < 1.25%, R_abs < 3.0%, T_avg > 94%, T_abs > 90%)
LF5414-E1^d	1" (25.4 mm)	-50.0 mm	-20.0	68.5 mm	15.5 mm	4.0 mm	9.4 mm	-49.2 mm
LF5895-E1^d	1" (25.4 mm)	-75.0 mm	-13.3	30.8 mm	14.8 mm	4.0 mm	8.5 mm	-72.2 mm
LF5515-E1^e	1" (25.4 mm)	-100.0 mm	-10.0	42.0 mm	20.2 mm	4.0 mm	6.5 mm	-97.2 mm
LF5175-E1^e	1" (25.4 mm)	-150.0 mm	-6.7	64.1 mm	30.8 mm	4.0 mm	5.5 mm	-147.3 mm
LF5961-E1^e	1" (25.4 mm)	-200.0 mm	-5.0	86.2 mm	41.4 mm	4.0 mm	5.1 mm	-197.3 mm
LF5048-E1^e	1" (25.4 mm)	-500.0 mm	-2.0	218.3 mm	105.1 mm	4.0 mm	4.4 mm	-497.3 mm
LF5807-E1^e	1" (25.4 mm)	-750.0 mm	-1.3	328.2 mm	158.1 mm	4.0 mm	4.3 mm	-747.3 mm
LF5394-E1^e	1" (25.4 mm)	-1000.0 mm	-1.0	438.1 mm	211.1 mm	4.0 mm	4.2 mm	-997.4 mm

焦点距離をメートル単位で表した時の逆数
エッジ厚は、面取り角(典型値45°)の起点から内側に0.2 mmの位置で測定
設計波長4 µmで測定
推奨固定マウント: SM1L05
推奨固定マウント: LMR1/M & SM1L05

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

LF5469-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -40.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5414-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -50.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5895-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -75.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5515-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -100.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5175-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -150.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5961-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -200.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5048-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -500.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5807-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -750.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

LF5394-E1 Ø1" CaF₂ Negative Meniscus Lens, f = -1000.0 mm, AR-Coated: 2 - 5 μm

￥58,100

3 Weeks

Plano-Convex	Uncoated (0.18 - 8.0 µm)
	D Coated (1.65 - 3.0 µm)
	E1 Coated (2 - 5 µm)
Bi-Convex	Uncoated (0.18 - 8.0 µm)
Bi-Convex	E1 Coated (2.0 - 5.0 µm)
Plano-Concave	Uncoated (0.18 - 8.0 µm)
Plano-Concave	E1 Coated (2 - 5 µm)
Bi-Concave	Uncoated (0.18 - 8.0 µm) E Coated (2 - 5 µm or 3 - 5 µm)
Positive Meniscus	Uncoated (0.18 - 8.0 µm)
Positive Meniscus	E1 Coated (2 - 5 µm)
Negative Meniscus	Uncoated (0.18 - 8.0 µm)
Negative Meniscus	E1 Coated (2 - 5 µm)

Zinc Selenide	Plano-Convex	E4 Coated (2 - 13 µm)
		E2 Coated (4.5 - 7.5 µm)
		E3 Coated (7 - 12 µm)
	Bi-Convex	E3 Coated (7 - 12 µm)
	Plano-Concave	E4 Coated (2 - 13 µm)
		E2 Coated (4.5 - 7.5 µm)
		E3 Coated (7 - 12 µm)
	Bi-Concave	E3 Coated (7 - 12 µm)
	Positive Meniscus	F Coated (8 - 12 µm)
	Negative Meniscus	F Coated (8 - 12 µm)
Magnesium Fluoride	Plano-Convex	Uncoated (0.2 - 6 µm)
Barium Fluoride	Plano-Convex	E1 Coated (2 - 5 µm)
Silicon	Plano-Convex	E Coated (2 - 5 µm)
Germanium	Plano-Convex	E3 Coated (7 - 12 µm)
