LED、メタルコアPCB基板実装済み


  • UV, Visible, IR, and Mid-IR Models Available
  • LED Mounted on Metal-Core Printed Circuit Board
  • Ideal for OEM Applications

M340D4

340 nm LED,
≥45.5 mW Power Output

M1300D3

1300 nm LED,
≥122.8 mW Power Output

M565D2

565 nm LED,
≥880 mW Power Output

Related Items


Please Wait

特長

  • 公称波長範囲:265~5200 nm
  • 白色、デュアルピーク、広帯域のLEDもご用意
  • 最小出力範囲:1.1 mW~2000 mW
  • 優れた熱設計:メタルコアPCB回路基板上に取り付けられたLED
  • 長寿命(下表参照)

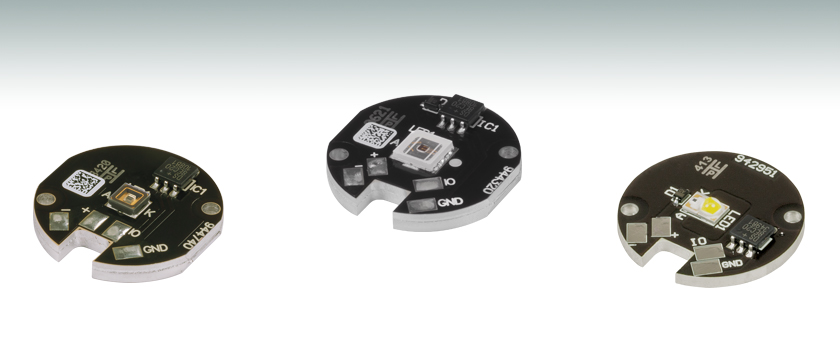

メタルコアのプリント基板回路(MCPCB)に取り付けられたLEDは、小型のパッケージながら高い出力が得られます。各LEDパッケージは、MCPCB上にはんだ付けされた単一のLEDで構成されています。量産や組み込み(OEM用途)、または実験用のLEDですので、一般家庭での照明用としてはお使いいただけません。

当社のMCPCBには熱伝導性の高い材料を使用しています。MCPCBの構造も熱を適切に処理できるように設計されています。しかし、LEDの正常な動作と長期の寿命を実現するには、LEDをサーマルペーストを用いて適切なヒートシンクに取付けることが必要です。MCPCBの表面にはLEDをヒートシンクに取付けるためのØ2 mmの貫通穴があり、M2ネジを用いて取付けることができます(ネジは製品に付属しません)。

各LEDのスペクトルと詳しい仕様は、下記の青いInfoアイコン(info icon)をクリックするとご覧いただけます。LED同士を比較していただけるように、複数のウィンドウを同時に開くことができます。

当社では、主要メーカの顕微鏡にも取付け可能な、ヒートシンクの付いたマウント付きLEDや、コリメータが付いたマウント付きLEDもご用意しております。ファイバを使用するアプリケーションには、ファイバ出力型LEDもございます。お客様の用途に適したLEDの選択やマウントに関するご質問がありましたら、当社にご相談ください。

最適化された熱設計
これらのLEDにサーマルペーストや熱伝導両面テープを用いて適切にヒートシンクを取り付ければ、その優れた熱設計によりLEDの温度上昇に伴う光出力の低下は問題になりません。

白色、デュアルピーク、および広帯域LED

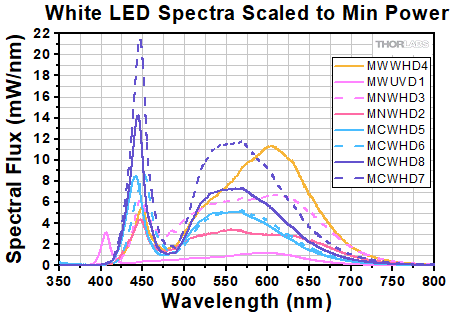

当社のウォームホワイト、ニュートラルホワイト、コールドホワイトの各LEDは数百nmにわたる広いスペクトルを有しています。これら3種類のLEDの色の違いは相関色温度(色が最も近い黒体放射の温度)で表すことができます。一般に、ウォームホワイトLEDはタングステン光源に似たスペクトルを有しますが、コールドホワイトLEDでは青色のスペクトル成分が多くなります。ニュートラルホワイトLEDは、可視域においてウォームホワイトやコールドホワイトよりも平坦な照明スペクトルを有します。コールドホワイトLEDはウォームホワイトLEDに比べてほとんどの波長で強度が高いため、蛍光顕微鏡やホワイトバランス調整のできるカメラなどに適しています。ニュートラルホワイトLEDは植物育成などに適しています。

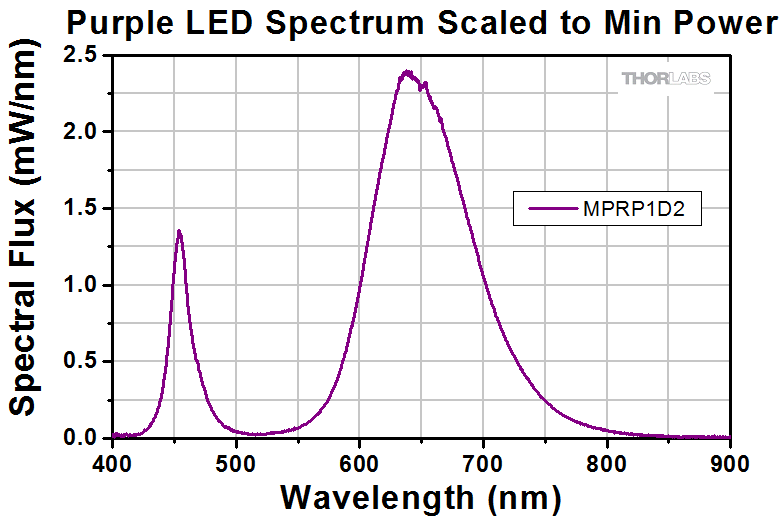

赤色と青色の両方のスペクトル成分を有する照明を必要とする植物工場等の用途には、MPRP1D2をご用意しています。この紫色LEDは、光合成を促進するために、455 nmと640 nmの2波長にピークがあります(光合成色素の吸収ピークとLEDのスペクトルとの比較についてはこちらのグラフをご覧ください)。また植物が均一に成長できるよう、発光スペクトルの赤色と青色の強度比はLEDの寿命を通じて維持されるように設計されています。

広帯域LED MBB1D1では、広い波長域にわたり比較的平坦なスペクトルが得られます。その半値全幅(FWHM)の波長範囲は500 nm~780 nm、10 dB帯域幅の波長範囲は470 nm~850 nmです。広帯域LED MBB2D1のスペクトルは770 nm、860 nm、940 nmの各近傍にピークがあります。

はんだ付け
これらのLEDは熱抵抗の小さいメタルコアにはんだ付けされています。このメタルコアは優れた熱伝導性を有するため、パッケージにヒートシンクを接続した状態ではんだ付けを行おうとすると、メタルパッドがはんだ付けに必要な温度に達しない場合があります。ワイヤを適切にパッドにはんだ付けするためには、まず、メタルコアがヒートシンクや金属の表面に接触していないことをご確認ください。はんだ付けする際は、MCPCBを小型の万力などを使用して固定し、ゲージがAWG24(0.25 mm2)のワイヤを使用することをお勧めします。

ワイヤをMCPCBにはんだ付けするときは、まずはんだ付けの温度を約350 °Cに設定し、はんだごてのこて先をパッドの1つに30秒ほど当てます。はんだごてによりが熱くなりますので、はんだ付け作業が終わった後も、LEDのパッケージ全体の温度が下がるまで触れないようご注意ください。パッドの温度の確認は、錫はんだをパッドに当て行います。適正な温度であれば、はんだは溶解してパッド全体に均一に広がります。もう一方のパッドも錫はんだでコーティングします。次に、パッドにワイヤをはんだ付けします。ピンセットやプライヤを用いてMCPCBを万力から外し、ヒートシンクまたは金属の表面に置きます。しばらく待って、メタルコアPCBの温度が下がったら、ご使用いただけます。

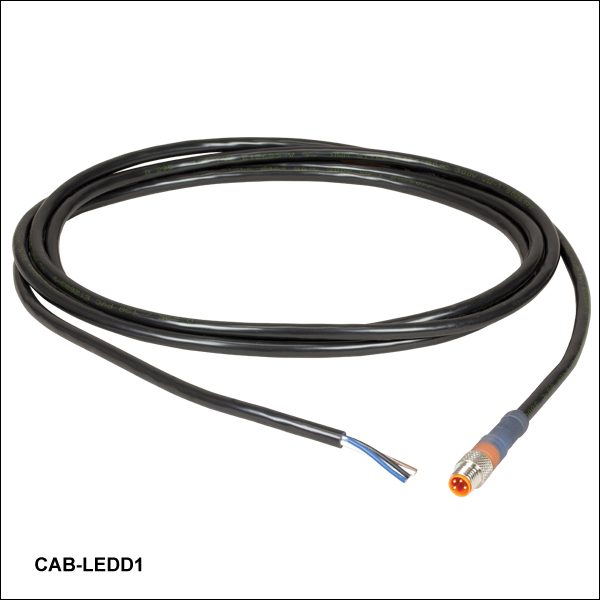

LEDドライバ」タブの表内にあるLEDとドライバを接続する場合は、別売りのLED接続ケーブルCAB-LEDD1(下記参照)をお使いいただくと便利です。

ドライバの選択とピン配置
当社では、LEDD1BDC2200DC4100DC4104の4つのドライバをご用意しています(後者の2つのドライバにはDC4100-HUBが必要です)。適合するドライバおよびその仕様については「LEDドライバ」タブをご覧ください。LEDに対する最大変調周波数は、LEDD1Bでは最大5 kHz、DC4100およびDC4104では最大100 kHです。DC2200では、外部信号源を用いると最大250 kHzまで変調できます。なおMCPCB LEDは、DC2200、DC4100、DC4104のEEPROM機能(マウント済みLEDへの電流が許容値を超えないように自動調整する機能)には対応しておりませんのでご注意ください。したがって、このページのLED製品を使用する際は、電流の許容値を超えないように注意する必要があります。

PCBをコントローラに接続する際は、「+」と標識されたはんだ付けパッドがアノード側(+V)で、「-」と標識されたはんだ付けパッドがカソード側であることにご注意ください。EEPROM IOとEEPROM GNDは、このLEDを駆動するうえで何も接続する必要はありませんが、下表内のLEDを当社のLEDドライバで駆動する場合は接続することができます。はんだ付けパッドの位置は製品によって異なりますが、ラベルは同じです。

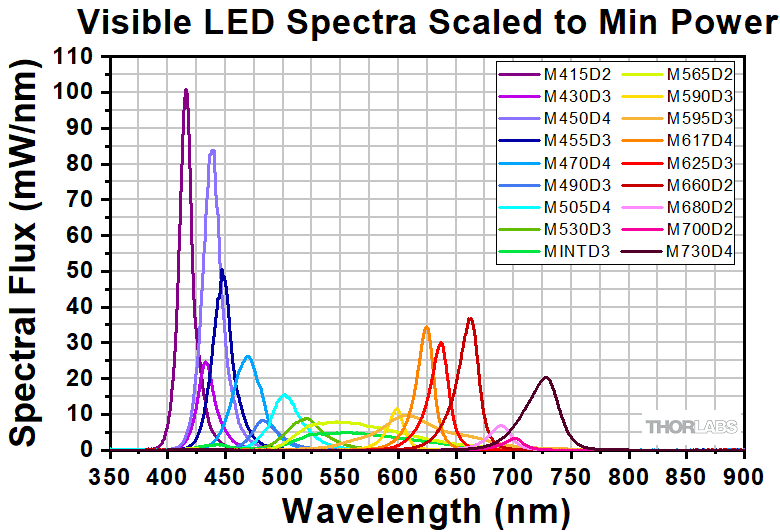

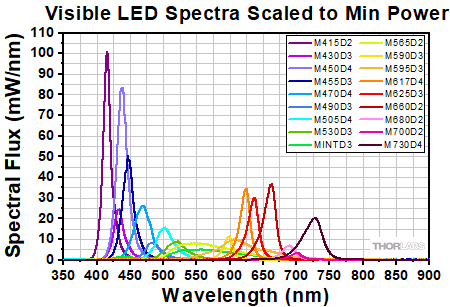

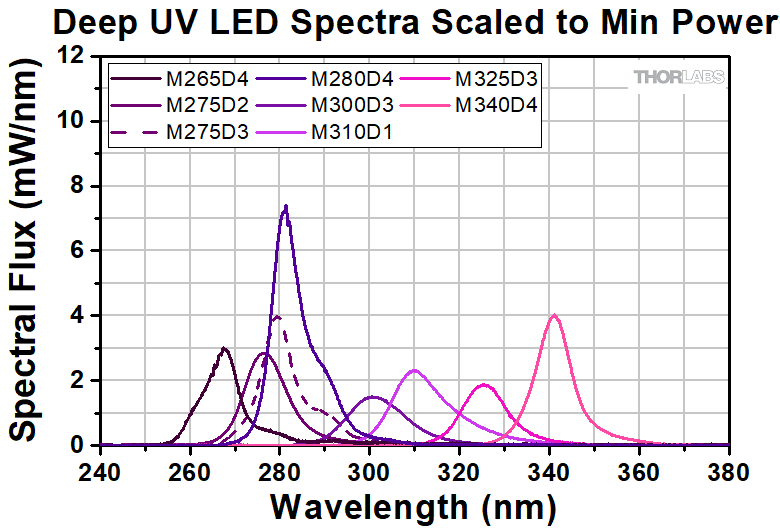

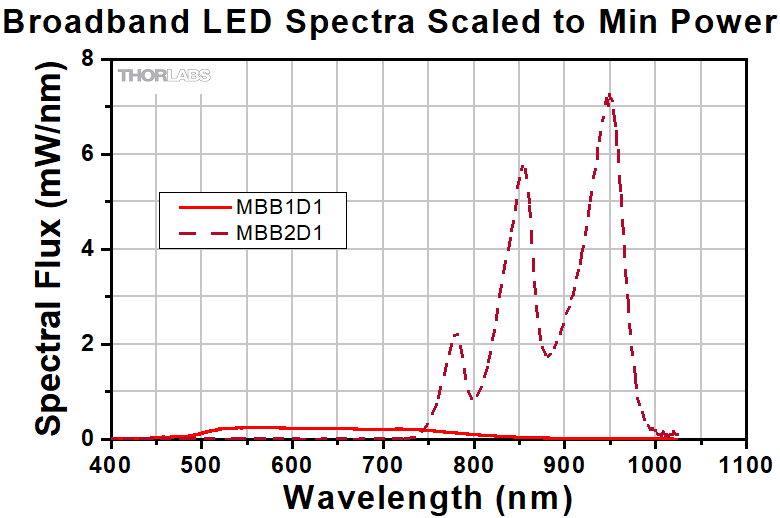

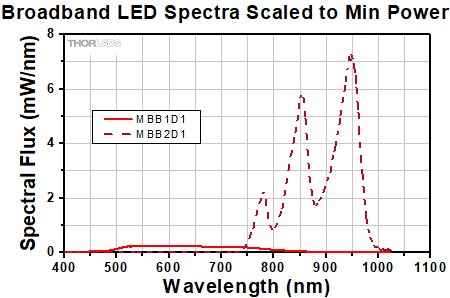

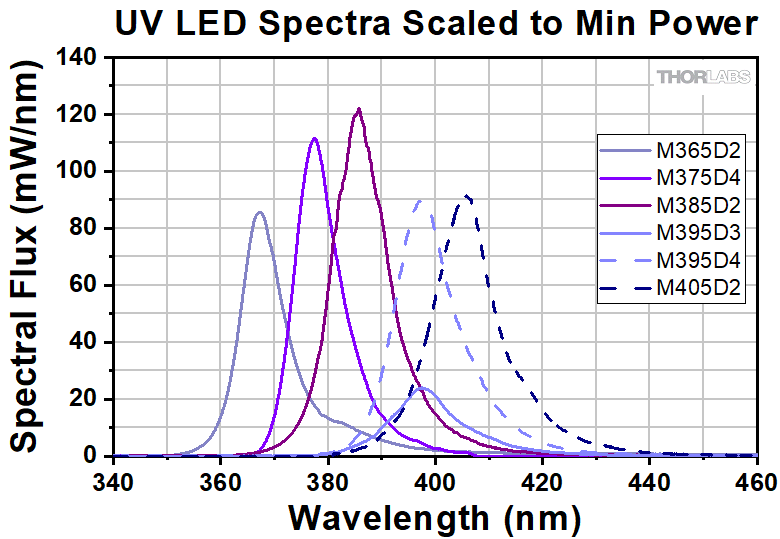

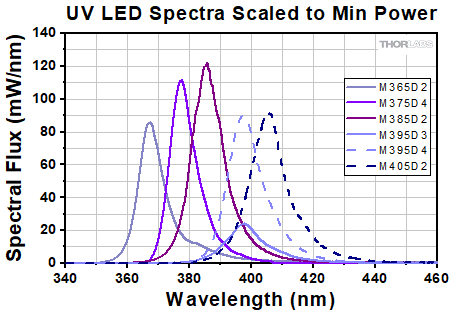

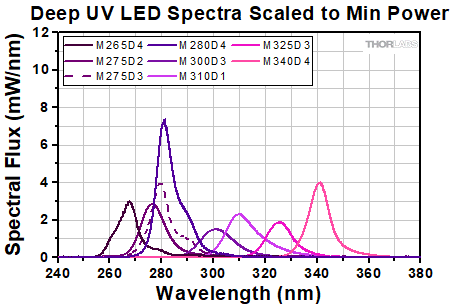

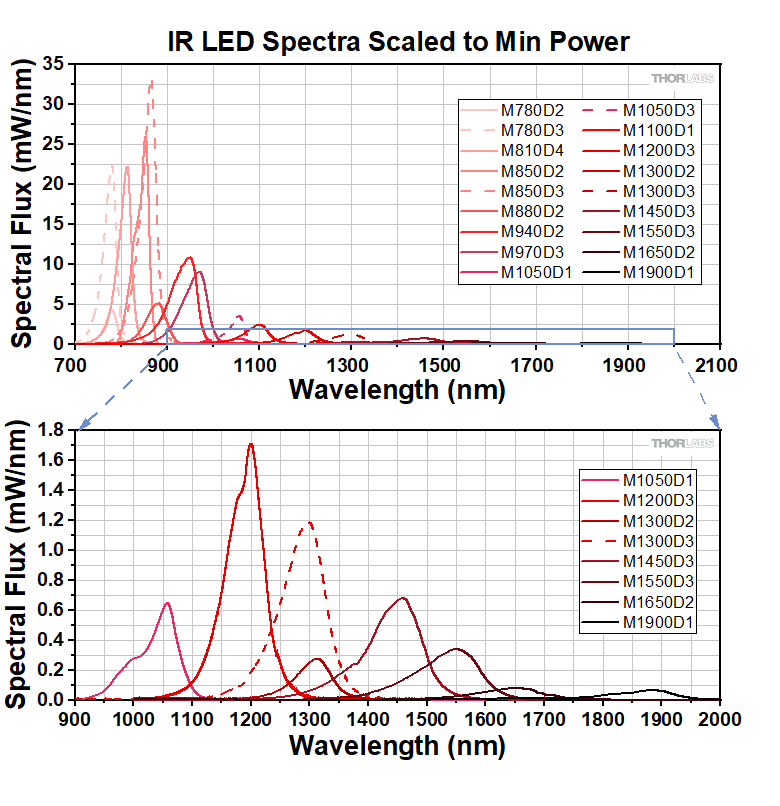

相対出力

LEDの実際の出力スペクトルや合計出力値は、製造バラつきや温度や電流などの動作パラメータの違いによって変動します。 適切なLEDをお選びいただくために出力の典型値と最低値を明記しました。 メタルコアPCB LEDは、最大電流において少なくても記載されている最少パワーを出力します。 異なる公称波長において比較するため、下記のプロットではスペクトルは各LEDの最少出力値を表示しています。 このデータは代表値です。すべてのマウント済みLEDのスペクトルデータをまとめたエクセルファイル(規格化データおよびスケーリングデータ)はグラフ下のリンクからダウンロードいただけます。

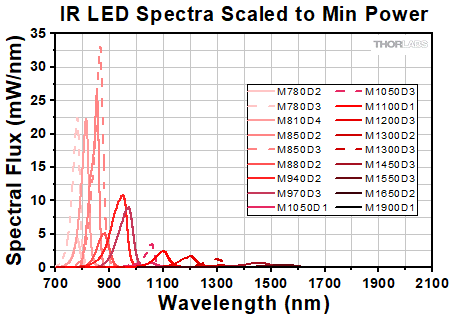

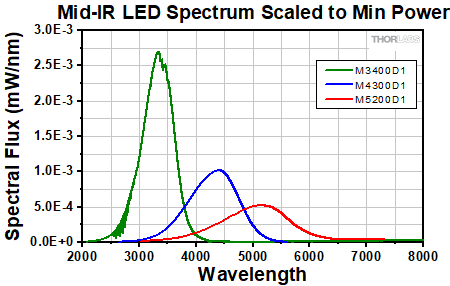

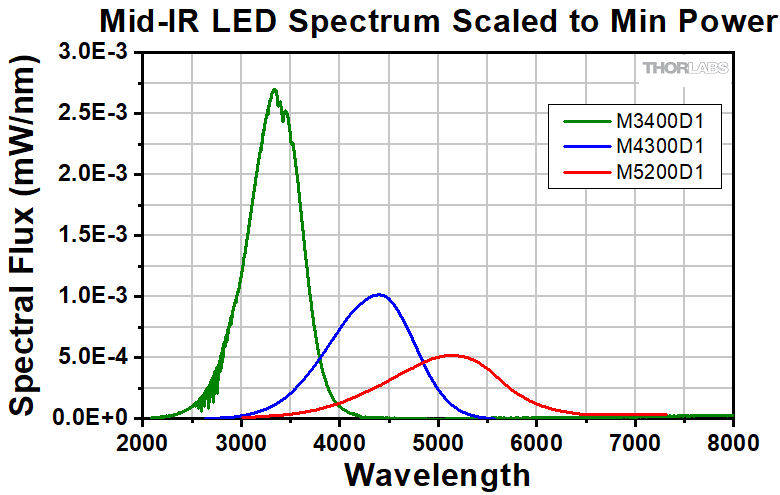

MIR LED Spectra Scaled to Min Power
Click to Enlarge

Click Here for Data
ここに示したM4300L1とM5200L1のスペクトルは理想的な場合のものです。 詳細はSpec Sheetをご覧ください。

LEDの寿命および長期的なパワー安定性

LEDの特性の1つとして、時間の経過と共にパワーが自然に低下することが挙げられます。ほとんどの場合、パワーは緩やかに低下しますが、急速な低下や完全な停止、あるいは故障が突然起こることもあります。 LEDの寿命は、LEDの種類ごとに規定されたある割合のLEDが、あるパワーレベル以下に低下するまでの時間で定義されます。寿命測定のパラメー タはBXX/LYYで表され、ここでXXはその種類のLEDで寿命が過ぎた後の出力パワーが規定値のYY%以下になるLEDの割合を示します。当社では、LEDの寿命をB50/L50で 表しますが、これはその型番のLEDのうち50%のLEDの光パワーが規定の寿命がきた時に初期値の50%以下に低下するという意味です。例えば、定格出力パワー150 mWのLED100個のうち、50個の出力パワーが規定の寿命を過ぎたときに75 mW以下に低下するということです。

最適化された温度管理

安定的な出力と寿命を最大限に伸ばすため、このメタルコアのプリント基板回路は熱伝導性ペーストを使用し適切にヒートシンクに取り付ける必要があります。これにより、LED接合部の温度上昇に起因する光出力パワーの低下が最小限に抑えられます(右のグラフをご参照ください)。

Compatible DriversUPLEDaLEDD1BDC2200aDC4100a,b,cDC4104a,b,c
Click Photos to EnlargeupLED DriverLEDD1B DriverDC2100 DriverDC4100 DriverDC4104 Driver
LED Driver Current Output (Max)1.2 A1.2 ALED1 Terminal: 10.0 A
LED2 Terminal: 2.0 Ad
1.0 A per Channel1.0 A per Channel
LED Driver Forward Voltage (Max)8 V12 V50 V5 V5 V
Modulation Frequency Using External Input (Max)-5 kHz250 kHze,f100 kHzf
(Simultaneous Across all Channels)
100 kHzf
(Independently Controlled Channels)
External Control Interface(s)USB 2.0Analog (BNC)USB 2.0 and Analog (BNC)USB 2.0 and Analog (BNC)USB 2.0 and Analog (8-Pin)
Main Driver FeaturesUSB-ControlledVery Compact Footprint
60 mm x 73 mm x 104 mm
(W x H x D)
Touchscreen Interface with Internal and External Options for Pulsed and Modulated LED Operation4 Channelsc4 Channelsc
EEPROM Compatible: Reads Out LED Data for LED SettingsYes-YesYesYes
LCD Display--YesYesYes
  • LEDの情報をEEPROMから読み込んで、ドライバの電流リミット値を自動的に調整。
  • ドライバDC4100およびDC4104をDC4100-HUBと組み合わせて使用すると、最大4台のLEDに対して電力供給と制御を同時に行うことができます。こちらのページに掲載されているLEDにドライバDC4100またはDC4104をご使用になる場合には、DC4100-HUBとケーブルCAB-LEDD1が必要です。
  • これらのLEDドライバの最大順方向定格電圧は5 Vで、供給可能な最大電流は1000 mAです。そのため順方向定格電圧が5 Vを超えるLEDを駆動することはできません。最大定格電流が1.0 Aを超えるLEDを駆動することは可能ですが、その場合はフル出力には達しません。
  • 下記のMCPCB LEDは、CAB-LEDD1(別売り、下記掲載)を介してLED2端子に接続可能です。
  • 小信号帯域幅:フルスケール電流の20%を超えない変調。ドライバはほかの波形にも対応しますが、その場合は最大周波数が低下します。
  • いくつかのLEDでは蛍光体を光励起することで出力光を生成するため、変調周波数の帯域が制限されます。M565D2、M595D3、すべての紫色および白色LEDは、デューティ比50%以下で10 kHz以上の周波数で変調すると、出力光が完全に消灯しない場合があります。MBB1D1は、デューティ比50%で1 kHz以上の周波数で変調すると、出力光が完全に消灯しない場合があります。MBB1D1の1 kHz以上の周波数での変調は、デューティ比を小さくすることで実現できます。例えば、デューティ比を5%とすると10 kHzの変調が可能です。

Video Insight: Collimate Light from an LED

Collimating light from an LED or other large, incoherent source can be a surprisingly challenging task. The emitter’s size and the collimating lens’ focal length and numerical aperture (NA) all influence the characteristics of the collimated beam. It can also be hard to know when the lens is positioned optimally. In this video, two lenses with different NAs and focal lengths are used to demonstrate a couple of collimation approaches. In addition, the emerging image of the emitter and other typical features of beams provided by collimating lenses are explored.

Item #Information FileAvailable Ray FilesFile SizeClick to
Download
M385D1M385_Info.pdf1 Million Rays and 5 Million Rays147 MB
M850D2aSFH4715S_100413_info.pdf100,000 Rays, 500,000 Rays, and 5 Million Rays139 MB
M940D2aSFH_4725S_110413_info.pdf100,000 Rays, 500,000 Rays, and 5 Million Rays140 MB
  • これらのLEDについては、スペクトルデータ、LED単体のCADファイル、Zemaxファイルのサンプルをご提供しています。

高出力光源に組み込まれているLED単体のZemax用光線データをご用意しております。右のテーブルの右端の赤いアイコン()をクリックすると、ZIP形式のフォルダをダウンロードすることができます。ZIPフォルダには、資料ファイルとZemaxで使用するための光線データファイルが含まれています。

  • 資料ファイル:このドキュメントには、ZIPフォルダ内のデータファイルの種類とご利用にあたっての基本情報が入っています。また、それぞれのドキュメントの種類と対応するファイル名のリストも含まれています。
  • 光線ファイル:Zemaxで使用するための光線データが含まれているバイナリファイルです。

右の表で「a」の上付き文字が付いているLEDについては、次のような情報もZIPフォルダ内に入っています。

  • スペクトルデータ:このSPCファイルもZemaxでの使用を想定したデータです。
  • CADファイル :LED単体の形状を示すファイルです。筐体を含むマウント済み高出力LEDの寸法については、当社がご提供している補足図面をご覧ください。
  • Zemaxファイルのサンプル :サンプルファイルには、Zemaxで使用する際の、光線ファイルとLED単体のCADモデルに関する推奨される設定と配置が含まれています。

右の表は各LEDに対応する光線ファイルおよび参考資料の一覧です。


Posted Comments:
prathmesh ghag  (posted 2023-10-19 15:09:13.14)
Sir, Are these LED vacuum compatible. Kindly tell for model M810D2 Thanks, Prathmesh Ghag
dpossin  (posted 2023-10-20 07:12:57.0)
Dear Prathmesh, Thank you for your feedback. Unfortunately none of our metal core PCB mounted LEDs are vacuum compatible.
Su Bemo Heo  (posted 2023-06-22 17:18:01.56)
Hi I just saw Specifications about [M167D4]. It' seems Nominal wavelength is 617nm but Peak Wavelength is 620 ~ 630nm so what's different between Nominal and Peak Also what is Typical Wavelength(625nm) ? why is different Nominal Wavelength (617nm) Thanks
hkarpenko  (posted 2023-06-23 06:39:48.0)
Dear customer, thank you for your feedback. The nominal wavelength is the nominal wavelength at which the LED appears brightest to the human eye. The central wavelength spec is the measured wavelength from a spectrometer. This only makes a difference for some visible wavelengths. Since the emission wavelength and output power can vary due to the production process, we state a minimum, typical and maximum value, in between the peak wavelength will be located. This is based on our measurements and experience.
wang xiaozhuo  (posted 2023-06-06 20:34:52.723)
Hi thorlabs, I wonder do you have real rayfile of M780D2 LED for Lighttools?
hchow  (posted 2023-06-07 10:20:14.0)
Dear Mr. Wang, thank you for your feedback. I will reach out to you directly to address your issue.
MARIO MARTINELLI  (posted 2023-02-24 13:28:12.4)
What is the appropriate driver for M530D3? Thanks
hchow  (posted 2023-02-24 09:20:03.0)
Dear Mr. Martinelli, thank you for your feedback. Our LEDs on Metal-Core PCBs can be driven by our LEDD1B, DC2200, DC4100, and DC4104 (the latter two require the DC4100-Hub). You can additionally purchase the CAB-LEDD1, LED connect cable to connect the LED to the LED driver.
ke chen  (posted 2022-07-14 04:22:02.07)
我想用一段二进制伪随机编码对光源的亮灭进行调制,从而间歇性的使石墨烯产生光电效应而产生离子,请问这个产品能完成这个任务吗
mdiekmann  (posted 2022-07-18 06:05:04.0)
Thank you for contacting us. A member of our Chinese-speaking tech support team will reach out to you directly to assist.
fred couweleers  (posted 2022-07-01 14:23:34.443)
can you tell me whether the conductive structures that are visible on the surface of the LED are always oriented the same way with respect to the PCB (within a certain tolerance)?
Mehrdad Hosseini  (posted 2022-06-13 08:51:04.24)
Hello, As you mentioned in the datasheet, the maximum current for M595D3 is 1500 mA, but I can't apply more than 800 mA with 3.2V. Can I increase the voltage to reach maximum current (and highest intensity)? If so, to what extent? Best Regards, Mehrdad
fmortaheb  (posted 2022-06-14 03:14:41.0)
Dear Mehrdad, Thank you very much for your inquiry. we have contacted you directly to provide further assistance and troubleshooting.
Faye Clever  (posted 2021-12-01 08:44:07.61)
I have been using these MINTD3 LEDs for an optogenetics project I am working on with model organism C. elegans for a little over a year. The LEDs have been exactly what I needed. My only concern is the ease of soldering these LEDs. I have had a number of people work on the soldering with some frustration. Because it has been multiple people, all of whom have respectable soldering experience, I am inclined to believe that there may be some issue with the LEDs themselves. I have so far purchased 9 MINTD3s and the soldering has actually detached from the LEDs during use - when I first set up the LEDs, everything works fine, but when I come back hours later the soldering will be detached. I could be wrong, but if this is in fact an issue with the LEDs' soldering then I figured you would want to know.
dpossin  (posted 2021-12-06 05:04:52.0)
Dear Faye, Thank you for your feedback. I reach out to you directly in order to discuss this.
Hyeonsoo OH  (posted 2021-10-01 17:05:30.257)
Hello. I`m a assistant manager in Company called U2medtek which is medical engineering in korea. We bought it. and we are very satisfied about it. Do you have Certificate of EN-62471 for it? If you have please send PDF file on e-mail. For making medical equipment, We need that certs. If you want to know about us, you can send a e-mail to this address. and this is our homepage address. Homepage: www.U2medtek.com thank you Best Regards
soswald  (posted 2021-10-04 05:52:55.0)
Dear Hyeonsoo OH, thank you for your feedback. I am glad to hear you are satisfied with the M780D2. We have rated this LED as RG0 according to EN-62471, as stated in the specification sheet: https://www.thorlabs.de/drawings/86f2f178eb4c904c-E3DE4C1C-0EB5-F577-6725F18F3430EA4E/M780D2-SpecSheet.pdf I have reached out to you directly in order to provide further assistance if needed.
Hajun Song  (posted 2020-11-09 01:45:59.967)
I want to use the LD as a flash for the high speed flash. So, the LD should be modulated as fast as possible. Could you give me a information about the LD's bandwidth or rising time?
dpossin  (posted 2020-11-09 10:13:11.0)
Dear Hajun, Thank you for your feedback. Unfortunately we do not have information on the rise time of our metalcore PCB LEDs due to the fact that we are bandwidth limited by our drivers. However a good assumption is a rise time of at least 100ns which corresponds to an 3dB bandwidth of 3.5 MHz.
Ulrich Leischner  (posted 2020-07-09 05:32:47.76)
Hallo gäbe es diese LED auch für 1000mA Stromstärke? wir benützen den Wellenlängenbereich ab 1070nm für quasi-IR Imaging, also den Grenzbereich der grad noch mit Silizium-Chips machbar ist. Mit einer IR-Quelle und einem 1070nm Langpassfilter hat man ganz gute ergebnisse. Unsere Stromversorgungen sind standardisiert auf 1000mA. Wenn es da LEDs gäbe im Bereich 1050nm-1200nm mit 1000mA wären die für uns gut zu gebrauchen. Gäbe es da inzwischen LEDs in diesem Bereich? Grüße Ulrich Leischner
MKiess  (posted 2020-07-10 09:36:13.0)
Vielen Dank für Ihre Anfrage. Eine IR-LED, mit einer Wellenlänge zwischen 1050nm und 1200nm, auf einem Metallkern PCB, welche bei 1000mA betrieben werden kann, haben wir leider nicht als standard Produkt in unserem Sotrtiment. Eine Übersicht aller LEDs können Sie unter folgendem Link finden: https://www.thorlabs.de/newgrouppage9.cfm?objectgroup_ID=6071&tabname= LED Selection Guide Ich habe Sie direkt kontaktiert um die genauen Anforderungen mit Ihnen zu diskutieren.
alekkom  (posted 2017-12-15 11:09:23.127)
Can I use laser diode driver LD3000R as LED driver for M780D3 diode?
swick  (posted 2017-12-20 03:52:04.0)
This is a response from Sebastian at Thorlabs. Thank you for the inquiry. In general it should work to drive LEDs with constant current drivers so LD3000R (2.5 A , 12 V) should be compatible to M780D3 (800 mA, 7.8 V).
ludoangot  (posted 2017-11-16 22:57:56.71)
Which of your white LED has the highest Color Rendition Index (CRI)?
mvonsivers  (posted 2017-11-21 04:47:52.0)
This is a response from Moritz at Thorlabs. Thank you for you inquiry. Unfortunately, we cannot specify CRI values for our LEDs. I will contact you directly for further information.
ludoangot  (posted 2016-05-24 23:39:01.57)
Do you offer sm1 sized blank mounting plates for these LED? I have in mind 2 configurations: a 1" pre-drilled plate to insert in sm1 tubes or the same but with SM1 external thread.
shallwig  (posted 2016-05-25 02:29:13.0)
This is a response from Stefan at Thorlabs. Thank you very much for your inquiry. These LEDs on Metal-Core PCB must still be mounted onto an appropriate heat sink using thermal paste to ensure proper operation and to maximize operating lifetime. We do not offer these heat sinks separately. Our mounted LEDs with heatsink http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_ID=2692 feature an internal SM1 Threading for attaching collimation adapters or 1’’ lens tubes. I will contact you directly to discuss your application in more detail.
kwestla  (posted 2015-01-29 13:03:14.38)
What is the control voltage needed to turn the device on via the EEPROM IO, is it TTL, CMOS etc?
shallwig  (posted 2015-01-30 05:24:28.0)
This is a response from Stefan at Thorlabs. Thank you very much for your inquiry. The EPROM cannot be used to turn the LED on. This chip only has saved information about the maximum driving current for this specific LED. It gets connected with an EPROM compatible driver like the DC2100 via the IO and GND Pad but the LED and EPROM have two different circuits. The driver reads out the EPROM information and sets the current limit accordingly. The M385D1 needs to be supplied via Cathode and Anode Pad with a constant current of 700 mA, the current must not exceed the max current of 700 mA. The current source must be able to deliver this current at a “Forward Voltage” of 4.3 V. I will contact you directly to discuss your application in detail.
jamesfreal  (posted 2013-08-27 11:58:01.013)
The Excel data file for the M365D1 is not correct on your web site. It looks like it contains the spectral data for the M505D2. Could you send me the correct file? Thanks James Freal
sharrell  (posted 2013-08-27 12:35:00.0)
Response from Sean at Thorlabs: Thank you for contacting us. We’ve updated the file linked on our website with the correct data.

こちらのページでは当社が販売するすべてのLEDをご覧いただけます。More [+]をクリックすると、下の各LED製品の波長をご覧いただけます。

Light Emitting Diode (LED) Selection Guide
Click Photo to Enlarge
(Representative; Not to Scale)
TypeUnmounted LEDsPigtailed LEDsLEDs in
SMT Packages
LED ArraysLED Ring LightCage-Compatible
Diffuse Backlight LED
Light Emitting Diode (LED) Selection Guide
Click Photo to Enlarge
(Representative; Not to Scale)
TypePCB-
Mounted LEDs
Heatsink-
Mounted LEDs
Collimated LEDs for MicroscopybFiber-
Coupled LEDs
c
High-Power LEDs for MicroscopyMulti-Wavelength
LED Source Optionsd
  • 25℃で測定
  • これらのコリメートLEDは、以下の顕微鏡の標準ポートならびに落射照明用ポートに取り付けることができます:Olympus BX/IX(型番末尾:-C1)、Leica DMI(型番末尾:-C2)、Zeiss Axioskop(型番末尾:-C4)、Nikon Eclipse(バヨネットマウント、型番末尾:-C5)
  • コア径Ø400 µm、NA 0.39のマルチモードファイバを使用した際の典型出力
  • 当社の多波長LED光源は、対応可能な波長のLEDを組み合わせて使用できます。
  • Leica DMI用コリメーターパッケージ(型番末尾:-C2)に使用したLEDの典型値
  • これらのLEDの最大電流時におけるコリメート出力の最小出力。コリメート用レンズは各LEDに取付け済み
  • Olympus BX/IX用コリメーターパッケージ(型番末尾: -C1)に使用したLEDの典型値
  • Zeiss Axioskop用コリメーターパッケージ(型番末尾:-C4)に使用したLEDの典型値
  • 400 nm~525 nmのスペクトルの青い領域で放射されるLEDの強度(%)
Back to Top

DUV(深紫外)LED(265~340 nm)

当社の深紫外LEDは、動作中高強度のUV光を放射します。UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。UV光に肌や身体をさらさないようにしてください。

Item #Infoa,bNominal
Wavelength
LED Output PowerBandwidth
(FWHM)
IrradiancecMaximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M265D4info265 nm38.4 mW55.7 mW11 nm0.5 µW/mm2440 mA6.9 V120º1 mm x 0.75 mm1.6 mm
M275D2info275 nm45 mW80 mW11 nm0.8 µW/mm2700 mA7.3 V118°2 mm x 2 mm1.6 mm
M275D3info275 nm47.3 mW68.3 mW10 nm0.5 µW/mm2300 mA12 V120°2.7 mm x 3.3 mm1.6 mm
M280D4info280 nm78 mW114 mW10 nm1 µW/mm2500 mA6.26 V114°d1 mm x 1 mm1.6 mm
M300D3info300 nm26 mW32 mW20 nm0.3 µW/mm2350 mA8.0 V (Max)130°1 mm x 1 mm1.6 mm
M310D1info310 nm38.5 mW56.5 mW30 nm0.76 µW/mm2600 mA5 V120°d1 mm x 1 mm1.6 mm
M325D3info325 nm25 mW35 mW12 nm0.44 µW/mm2 (Max)600 mA5.2 V120°1 mm x 1 mm1.6 mm
M340D4info340 nm45.5 mW69.2 mW10 nm0.6 µW/mm2600 mA6.6 V120°d1 mm x 1 mm2.4 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • 放射照度はLEDから200 mmの距離で測定されています。特記なき場合は典型値。
  • 350 mAでの駆動時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M265D4 Support Documentation
M265D4265 nm, 38.4 mW (Min) LED on Metal-Core PCB, 440 mA
¥50,128
7-10 Days
M275D2 Support Documentation
M275D2275 nm, 45 mW (Min) LED on Metal-Core PCB, 700 mA
¥35,899
7-10 Days
M275D3 Support Documentation
M275D3275 nm, 47.3 mW (Min) LED on Metal-Core PCB, 300 mA
¥21,006
7-10 Days
M280D4 Support Documentation
M280D4280 nm, 78 mW (Min) LED on Metal-Core PCB, 500 mA
¥38,157
7-10 Days
M300D3 Support Documentation
M300D3300 nm, 26 mW (Min) LED on Metal-Core PCB, 350 mA
¥55,006
7-10 Days
M310D1 Support Documentation
M310D1308 nm, 38.5 mW (Min) LED on Metal-Core PCB, 600 mA
¥67,859
7-10 Days
M325D3 Support Documentation
M325D3325 nm, 25 mW (Min) LED on Metal-Core PCB, 600 mA
¥72,943
7-10 Days
M340D4 Support Documentation
M340D4340 nm, 45.5 mW (Min) LED on Metal-Core PCB, 600 mA
¥42,391
7-10 Days
Back to Top

UV LED(365~405 nm)

UV LEDは、動作中高強度のUV光を放射します。UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。UV光に肌や身体をさらさないようにしてください。

Item #Infoa,bNominal
Wavelength
LED Output PowerBandwidth
(FWHM)
Irradiance
(Typical)c
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M365D2info365 nm1150 mWd1400 mWd9 nm17.6 µW/mm2 d1700 mA4.0 V120°1.4 mm x 1.4 mm2.4 mm
M375D4info375 nm1270 mW1540 mW9 nm19.2 µW/mm21400 mA3.6 V130°1 mm x 1 mm2.4 mm
M385D2info385 nm1650 mW1830 mW12 nm23.3 µW/mm21700 mA3.9 V120°1.4 mm x 1.4 mm2.4 mm
M395D3info395 nm400 mW535 mW16 nm6.7 µW/mm2500 mA4.5 V126°1 mm x 1 mm2.4 mm
M395D4info395 nm1420 mW2050 mW11 nm22.8 µW/mm21400 mA4.0 V120°2.5 mm x 2.5 mm2.4 mm
M405D2info405 nm1500 mW1700 mW12 nm24.6 µW/mm21400 mA3.45 V120°1.4 mm x 1.4 mm2.5 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • 1000 mAでの駆動時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M365D2 Support Documentation
M365D2365 nm, 1150 mW (Min) LED on Metal-Core PCB, 1700 mA
¥30,433
Today
M375D4 Support Documentation
M375D4375 nm, 1270 mW (Min) LED on Metal-Core PCB, 1400 mA
¥8,776
7-10 Days
M385D2 Support Documentation
M385D2385 nm, 1650 mW (Min) LED on Metal-Core PCB, 1700 mA
¥30,433
7-10 Days
M395D3 Support Documentation
M395D3395 nm, 400 mW (Min) LED on Metal-Core PCB, 500 mA
¥20,508
Today
M395D4 Support Documentation
M395D4395 nm, 1420 mW (Min) LED on Metal-Core PCB, 1400 mA
¥30,433
7-10 Days
M405D2 Support Documentation
M405D2405 nm, 1500 mW (Min) LED on Metal-Core PCB, 1400 mA
¥30,433
Today
Back to Top

単色可視光(短波長)LED(415~565 nm)

415 nm(バイオレット)、430 nm(バイオレット)および450 nm(ロイヤルブルー)LEDは、動作中高強度のUV光を放射します。UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。また、皮膚や体の他の部分がUV光に晒されないようにご注意ください。

Item #Infoa,bNominal
Wavelengthc
LED Output PowerBandwidth
(FWHM)
Irradiance
(Typical)d
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M415D2info415 nm1640 mW1940 mW14 nm19.5 µW/mm22000 mA3.15 V138°1.4 mm x 1.4 mm2.4 mm
M430D3info430 nm529.2 mW757.6 mW17 nm25.7 µW/mm2500 mA3.66 V126° e1 mm x 1 mm2.4 mm
M450D4info450 nm2118.1 mW3041.5 mW18 nm34.2 µW/mm22000 mA3.2 V120° f1.5 mm x 1.5 mm2.4 mm
M455D3info455 nm1150 mW1445 mW18 nm32 µW/mm21000 mA3.25 V80°1 mm x 1 mm1.6 mm
M470D4info470 nm809 mW1161.7 mW28 nm21.4 µW/mm21000 mA3.8 V80°1 mm x 1 mm1.6 mm
M490D3info490 nm205 mW240 mW26 nm2.5 µW/mm2350 mA3.8 V (Max)128°1 mm x 1 mm2.4 mm
M505D3info505 nm400 mW520 mW37 nm5.94 µW/mm21000 mA3.5 V130°1 mm x 1 mm1.6 mm
M530D3info530 nm370 mW480 mW35 nm9.46 µW/mm21000 mA3.6 V80°1 mm x 1 mm1.6 mm
MINTD3info554 nm650 mW815 mW-12.4 µW/mm21225 mA3.5 V120°1 mm x 1 mm2.4 mm
M565D2ginfo565 nm880 mW979 mW104 nm11.7 µW/mm21000 mA3.1 V (Max)125°1 mm x 1 mm1.6 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • この公称波長は各LEDからの光に対して人間の目が最も明るく感じる波長です。可視光LEDの公称波長は、分光器で測定したピーク波長とは一致しない場合があります。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • 100 mAでの駆動時
  • 700 mAでの駆動時
  • このLEDは蛍光体変換型であるため、デューティ比50%以下で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M415D2 Support Documentation
M415D2415 nm, 1640 mW (Min) LED on Metal-Core PCB, 2000 mA
¥11,170
7-10 Days
M430D3 Support Documentation
M430D3430 nm, 529.2 mW (Min) LED on Metal-Core PCB, 500 mA
¥12,500
7-10 Days
M450D4 Support Documentation
M450D4450 nm, 2118.1 mW (Min) LED on Metal-Core PCB, 2000 mA
¥9,291
7-10 Days
M455D3 Support Documentation
M455D3455 nm, 1150 mW (Min) LED on Metal-Core PCB, 1000 mA
¥7,923
Today
M470D4 Support Documentation
M470D4470 nm, 809 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,683
Today
M490D3 Support Documentation
M490D3490 nm, 205 mW (Min) LED on Metal-Core PCB, 350 mA
¥11,637
Today
M505D3 Support Documentation
M505D3505 nm, 520 mW (Typ.) LED on Metal-Core PCB, 1000 mA
¥11,149
7-10 Days
M530D3 Support Documentation
M530D3530 nm, 370 mW (Min) LED on Metal-Core PCB, 1000 mA
¥11,149
7-10 Days
MINTD3 Support Documentation
MINTD3554 nm, 650 mW (Min) LED on Metal-Core PCB, 1225 mA
¥18,588
7-10 Days
M565D2 Support Documentation
M565D2565 nm, 880 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,439
Today
Back to Top

単色可視光(長波長)LED(590~730 nm)

Item #Infoa,bNominal
Wavelengthc
LED Output PowerBandwidth
(FWHM)
Irradiance
(Typical)d
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M590D3info590 nm230 mW300 mW15 nm6.0 µW/mm21000 mA2.5 V80°1 mm x 1 mm1.6 mm
M595D3einfo595 nm820 mW1217 mW64 nm13.5 µW/mm21500 mA3.0 V120°2.9 mm x 2.9 mm2.4 mm
M617D4info617 nm737.4 mW1006.2 mW16 nm19.4 µW/mm21000 mA2.9 V80°f1 mm x 1 mm1.6 mm
M625D3info625 nm700 mW920 mW17 nm21.9 µW/mm21000 mA2.5 V80°1 mm x 1 mm1.6 mm
M660D2info660 nm940 mW1050 mW20 nm20.9 µW/mm21200 mA2.6 V120°1.5 mm x 1.5 mm1.6 mm
M680D2info680 nm180 mW210 mW22 nm14.5 µW/mm2600 mA2.5 V18°1 mm x 1 mm2.4 mm
M700D2info700 nm80 mW125 mW20 nm1.0 µW/mm2500 mA2.7 V128°1 mm x 1 mm2.4 mm
M730D3info730 nm540 mW680 mW40 nm13.1 µW/mm21000 mA2.9 V80°1 mm x 1 mm1.6 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • この公称波長は各LEDからの光に対して人間の目が最も明るく感じる波長です。可視光LEDの公称波長は、分光器で測定したピーク波長とは一致しない場合があります。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • このLEDは蛍光体変換型であるため、デューティ比50%以下で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
  • 350 mAでの駆動時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M590D3 Support Documentation
M590D3590 nm, 230 mW (Min) LED on Metal-Core PCB, 1000 mA
¥10,223
7-10 Days
M595D3 Support Documentation
M595D3595 nm, 820 mW (Min) LED on Metal-Core PCB, 1500 mA
¥12,785
7-10 Days
M617D4 Support Documentation
M617D4617 nm, 737.4 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,589
7-10 Days
M625D3 Support Documentation
M625D3625 nm, 700 mW (Min) LED on Metal-Core PCB, 1000 mA
¥10,844
Today
M660D2 Support Documentation
M660D2660 nm, 940 mW (Min) LED on Metal-Core PCB, 1200 mA
¥10,496
7-10 Days
M680D2 Support Documentation
M680D2Customer Inspired! 680 nm, 180 mW (Min) LED on Metal-Core PCB, 600 mA
¥12,449
7-10 Days
M700D2 Support Documentation
M700D2700 nm, 80 mW (Min) LED on Metal-Core PCB, 500 mA
¥12,449
7-10 Days
M730D3 Support Documentation
M730D3730 nm, 540 mW (Min) LED on Metal-Core PCB, 1000 mA
¥11,618
7-10 Days
Back to Top

赤外LED(780~1650 nm)

Item #Infoa,bNominal
Wavelength
LED Output PowerBandwidth
(FWHM)
Irradiance
(Typical)c
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M780D2info780 nm200 mW300 mW28 nm47.3 µW/mm2800 mA2.0 V20°1 mm x 1 mm2.4 mm
M780D3info780 nm800 mW950 mW30 nm13.3 µW/mm2800 mA7.8 V120°Ø3 mm
(3 Emitters)
1.6 mm
M810D4info810 nm810 mW1190 mW30 nm15.9 µW/mm21000 mA3.6 V128°1 mm x 1 mm2.4 mm
M850D2info850 nm900 mW1100 mW30 nm22.9 µW/mm21200 mA2.95 V90°1 mm x 1 mm1.6 mm
M850D3info850 nm1400 mW1600 mW30 nm19.4 µW/mm21500 mA3.85 V (Max)150°1 mm x 1 mm1.6 mm
M880D2info880 nm300 mW350 mW50 nm5.6 µW/mm21000 mA1.7 V132°1 mm x 1 mm2.4 mm
M940D2info940 nm800 mW1000 mW37 nm19.1 µW/mm21000 mA2.75 V90°1 mm x 1 mm1.6 mm
M970D3info970 nm600 mW720 mW60 nm7.4 µW/mm21000 mA1.9 V130°1 mm x 1 mm2.4 mm
M1050D1info1050 nm50 mW70 mW60 nm1.9 µW/mm2700 mA1.5 V120°1 mm x 1 mm2.4 mm
M1050D3info1050 nm160 mW210 mW37 nm3.7 µW/mm2600 mA1.6 V (Max)128°1 mm x 1 mm2.4 mm
M1100D1info1100 nm168 mW252 mW50 nm18.1 µW/mm21000 mA1.4 V18°1 mm x 1 mm2.4 mm
M1200D3info1200 nm136 mW200 mW65 nm2.6 µW/mm21000 mA2.2 V130°1 mm x 1 mm2.4 mm
M1300D2info1300 nm25 mW30 mW80 nm0.6 µW/mm2500 mA1.4 V134°1 mm x 1 mm2.4 mm
M1300D3info1300 nm122.8 mW182.1 mW80 nm1.6 µW/mm21000 mA1.7 V130°1 mm x 1 mm2.4 mm
M1450D3info1450 nm81.8 mW120.7 mW95 nm1.5 µW/mm2700 mA1.88 V130°1 mm x 1 mm2.4 mm
M1550D3info1550 nm46 mW70 mW120 nm1.1 µW/mm21000 mA1.3 V128°d1 mm x 1 mm2.4 mm
M1650D2info1650 nm13 mW16 mW120 nm1.2 µW/mm2600 mA1.1 V20°1 mm x 1 mm2.4 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • 100 mAで駆動時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M780D2 Support Documentation
M780D2780 nm, 200 mW (Min) LED on Metal-Core PCB, 800 mA
¥9,439
Today
M780D3 Support Documentation
M780D3780 nm, 800 mW (Min) LED on Metal-Core PCB, 800 mA
¥16,925
7-10 Days
M810D4 Support Documentation
M810D4810 nm, 810 mW (Min) LED on Metal-Core PCB, 1000 mA
¥16,598
7-10 Days
M850D2 Support Documentation
M850D2850 nm, 900 mW (Min) LED on Metal-Core PCB, 1200 mA
¥9,439
7-10 Days
M850D3 Support Documentation
M850D3850 nm, 1400 mW (Min) LED on Metal-Core PCB, 1500 mA
¥18,391
7-10 Days
M880D2 Support Documentation
M880D2880 nm, 300 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,439
7-10 Days
M940D2 Support Documentation
M940D2940 nm, 800 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,439
7-10 Days
M970D3 Support Documentation
M970D3970 nm, 600 mW (Min) LED on Metal-Core PCB, 1000 mA
¥11,967
7-10 Days
M1050D1 Support Documentation
M1050D11050 nm, 50 mW (Min) LED on Metal-Core PCB, 700 mA
¥11,149
7-10 Days
M1050D3 Support Documentation
M1050D31050 nm, 160 mW (Min) LED on Metal-Core PCB, 600 mA
¥26,645
7-10 Days
M1100D1 Support Documentation
M1100D11100 nm, 168 mW (Min) LED on Metal-Core PCB, 1000 mA
¥29,176
7-10 Days
M1200D3 Support Documentation
M1200D31200 nm, 136 mW (Min) LED on Metal-Core PCB, 1000 mA
¥22,667
7-10 Days
M1300D2 Support Documentation
M1300D2Customer Inspired! 1300 nm, 25 mW (Min) LED on Metal-Core PCB, 500 mA
¥17,310
7-10 Days
M1300D3 Support Documentation
M1300D31300 nm, 122.8 mW (Min) LED on Metal-Core PCB, 1000 mA
¥23,167
7-10 Days
M1450D3 Support Documentation
M1450D31450 nm, 81.8 mW (Min) LED on Metal-Core PCB, 1000 mA
¥22,357
7-10 Days
M1550D3 Support Documentation
M1550D3NEW!1550 nm, 46 mW (Min) LED on Metal-Core PCB, 1000 mA
¥24,502
7-10 Days
M1650D2 Support Documentation
M1650D21650 nm, 13 mW (Min) LED on Metal-Core PCB, 600 mA
¥28,719
7-10 Days
Back to Top

中赤外LED(3400~5200 nm)

Item #Infoa,bNominal
Wavelength
LED Output PowerBandwidth
(FWHM)
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M3400D1info3400 nm2.2 mW3.3 mW800 nm200 mA4.1 V130°0.8 mm x 1 mm1.6 mm
M4300D1info4300 nm1.1 mW1.67 mW800 nm200 mA3.9 V130°0.8 mm x 1 mm1.6 mm
M5200D1info5200 nm0.8 mW1.3 mW800 nm200 mA4 V130°0.8 mm x 1 mm1.6 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M3400D1 Support Documentation
M3400D13400 nm, 2.2 mW (Min) LED on Metal-Core PCB, 200 mA
¥161,968
7-10 Days
M4300D1 Support Documentation
M4300D14300 nm, 1.1 mW (Min) LED on Metal-Core PCB, 200 mA
¥161,968
7-10 Days
M5200D1 Support Documentation
M5200D15200 nm, 0.8 mW (Min) LED on Metal-Core PCB, 200 mA
¥158,794
7-10 Days
Back to Top

紫色LED(455 nm / 640 nm)

当社のデュアルピークLEDは、植物育成など赤と青の両方のスペクトルを必要とする照明用として設計されています。この紫色LEDは、光合成を促進するために、455 nmと640 nmの2波長にピークがあります(光合成色素の吸収ピークとLEDのスペクトルとの比較についてはこちらのグラフをご覧ください)。また植物が均一に成長できるよう、発光スペクトルの赤色と青色の強度比はLEDの寿命を通じて維持されるように設計されています。

Item #Infoa,bNominal
Wavelength
LED Output PowerBandwidth
(FWHM)
Irradiance
(Typical)c
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
MPRP1D2dinfo455 nm (12.5%e)
/ 640 nm
275 mW325 mWN/A3.7 µW/mm2300 mA3.1 V115°1 mm x 2 mm1.6 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • このLEDは蛍光体変換型であるため、デューティ比50%以下で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
  • LEDから放射される青色スペクトル(400 nm~525 nm)の強度の割合(%)。詳細は波長をクリックしてご覧ください。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MPRP1D2 Support Documentation
MPRP1D2455 nm (12.5%) / 640 nm, 275 mW (Min) LED on Metal-Core PCB, 300 mA
¥6,543
Lead Time
Back to Top

白色LED(400~700 nm)

当社のウォームホワイト、ニュートラルホワイト、コールドホワイトの各LEDは数百nmにわたる広いスペクトルを有します。LEDの色の違いは相関色温度(色が最も近い黒体放射の温度)で表すことができます。一般に、ウォームホワイトLEDはタングステン光源に似たスペクトルをもちますが、コールドホワイトLEDでは青色のスペクトル成分が多くなります。ニュートラルホワイトLEDは、可視域においてウォームホワイトやコールドホワイトよりも均一な照明スペクトルをもちます。コールドホワイトLEDはウォームホワイトLEDに比べてほとんどの波長で強度が高いため、蛍光顕微鏡やホワイトバランス調整のできるカメラなどに適しています。ニュートラルホワイトLEDは植物育成などに適しています。

Item #Infoa,bCorrelated Color
Temperature
LED Output PowerBandwidth
(FWHM)
Irradiance
(Typical)c
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
MWWHD4dinfo3000 K1713 mW2499 mWN/A27.2 µW/mm2700 mA12.1 V135°Ø3.6 mm1.6 mm
MWUVD1dinfo4000 Ke235 mW338 mWN/A4.0 µW/mm2125 mA6.3 V120°f2 mm x 1 mm1.6 mm
MNWHD3dinfo4000 K1400 mWg2040 mWgN/A25 µW/mm2 g2500 mA3.1 Vg120°hØ1.58 mm2.4 mm
MNWHD2dinfo4900 K740 mW880 mWN/A7.7 µW/mm21225 mA2.9 V150°1 mm x 1 mm2.4 mm
MCWHD5dinfo6500 K930 mW1370 mWN/A25.9 µW/mm21300 mA3.3 V80°1 mm x 1 mm1.6 mm
MCWHD6dinfo6500 K942 mW1353 mWN/A11.8 µW/mm21300 mA4.51 V150°1 mm x 1 mm1.6 mm
MCWHD8dinfo6500 K1300.9 mW1882.0 mWN/A22.5 µW/mm2 2000 mA3.6 V125°Ø3 mm1.6 mm
MCWHD7dinfo6500 K2064.8 mW2998.0 mWN/A33.3 µW/mm2700 mA12.9 V135°Ø3.7 mm1.6 mm
  • 仕様の詳細やLEDのスペクトルについては青いInfoアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • LEDの広帯域発光は蛍光体を光励起することで生成されるため、デューティ比50%で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
  • ニュートラルホワイトLEDのスペクトル。ピークは406 nm
  • 75 mAの順方向パルス電流で駆動時
  • 2000 mAの電流での駆動時
  • 700 mAの電流での駆動時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MWWHD4 Support Documentation
MWWHD43000 K, 1713 mW (Min) LED on Metal-Core PCB, 700 mA
¥11,263
7-10 Days
MWUVD1 Support Documentation
MWUVD14000 K, 235 mW (Min) LED on Metal-Core PCB, 125 mA
¥8,216
7-10 Days
MNWHD3 Support Documentation
MNWHD3NEW!4000 K, 1400 mW (Min) LED on Metal-Core PCB, 2500 mA
¥10,516
7-10 Days
MNWHD2 Support Documentation
MNWHD24900 K, 740 mW (Min) LED on Metal-Core PCB, 1225 mA
¥7,180
Today
MCWHD5 Support Documentation
MCWHD56500 K, 930 mW (Min) LED on Metal-Core PCB, 1300 mA
¥9,557
7-10 Days
MCWHD6 Support Documentation
MCWHD66500 K, 942 mW (Min) LED on Metal-Core PCB, 1300 mA
¥9,361
7-10 Days
MCWHD8 Support Documentation
MCWHD86500 K, 1300.9 mW (Min) LED on Metal-Core PCB, 2000 mA
¥10,120
7-10 Days
MCWHD7 Support Documentation
MCWHD76500 K, 2064.8 mW (Min) LED on Metal-Core PCB, 700 mA
¥11,805
7-10 Days
Back to Top

広帯域LED

広帯域LEDMBB1Dは、広い波長域にわたり比較的平坦なスペクトルが得られるように設計されています。10 dB帯域幅の範囲は470 nm~850 nmです。広帯域LED MBB2D1のスペクトルは770 nm、860 nm、940 nmあたりにピークがあります。

Item #Infoa,bWavelengthLED Output PowerBandwidth
(FWHM)
Irradiance
(Typical)c
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
MBB1D1dinfo470 - 850 nm
(10 dB Bandwidth)
70 mW80 mW280 nm0.9 µW/mm2500 mA3.6 V120°1 mm x 1 mm2.4 mm
MBB2D1info770 nm, 860 nm & 940 nm
(Peak Wavelengths)
740 mW1090 mWN/A13.5 µW/mm21000 mA4.8 V120°1 mm x 1 mm1.6 mm
  • 仕様の詳細やLEDのスペクトルについては青いアイコンをクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。ここに示した値は、特記のない限り、25 °Cで最大電流を流し、PCBの背面で測定した値です。出力のグラフや中心波長の仕様値は参考データとしてご利用ください。 これらの値は特記のない限り典型値です。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • LEDの広帯域発光は蛍光体を光励起することで生成されるため、デューティ比50%で1 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。1 kHz以上の周波数での変調は、デューティ比を小さくすることで実現できます。例えば、デューティ比を5%とすると10 kHzの変調が可能です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MBB1D1 Support Documentation
MBB1D1470 - 850 nm Broadband LED, 70 mW (Min) on Metal-Core PCB, 500 mA
¥60,866
7-10 Days
MBB2D1 Support Documentation
MBB2D1IR Broadband LED (770 nm, 860 nm & 940 nm), 740 mW (Min) on Metal-Core PCB, 1000 mA
¥67,431
7-10 Days
Back to Top

LED接続ケーブル

 Pin Code
Male M8x1 Connector
PinDescriptionWire Color
1LED AnodeBrown
2LED CathodeWhite
3EEPROM GNDBlack
4EEPROM IOBlue
  • 一方の端に4ピンのM8コネクタ
  • 他方の端に4本の素線
  • 長さ2 m、24 AWGワイヤ

4ピンのM8接続ケーブルは、メタルコアPCB上の高出力LEDを、当社のLEDドライバに接続する際に使用できます。接続可能なLEDドライバは、LEDD1BDC2200DC4100およびDC4104(DC4100 とDC4104にはDC4100-HUBが必要)です。

ピン接続
上図では、オス型コネクタと接続可能なLEDコネクタのリストが掲載されています。 このコネクタは、標準品のM8x1丸型センサーコネクタです。 ピン1と2はLEDへの接続用。なお、このページに掲載されている、LED付きPCB基板には、マウント付きLEDとは異なり、EEPROMが付属しない点にご注意ください。したがってピン3とピン4は未接続としてください。 また、こちらに掲載されているピン配列図は、当社製品以外のLEDドライバには適用できない場合もありますのでご注意ください。

お客様がお持ちの電源をお使いいただく場合には、4ピンメス型M8コネクターケーブル(型番CON8ML-4)もご用意しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAB-LEDD1 Support Documentation
CAB-LEDD1LED接続ケーブル、長さ2 m、M8コネクタ、4本ワイヤ
¥2,588
Today
