モード調整済み光源


  • Produces Flat Modal Profile at 470 nm or 625 nm
  • Ø105 µm or Ø200 µm Core Options for Fiber-Coupled Output

MCS101

625 nm, Ø105 µm Core

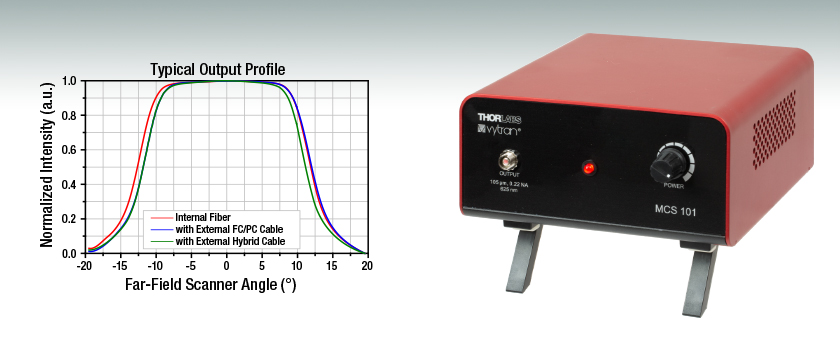

Connecting a Compatible Patch Cable Does Not Disrupt the Flat-Top Profile of the Mode-Conditioned Source

Related Items


Please Wait

特長

  • モード分布をコントロールすることによるフラットトップ型プロファイル
  • FC/PCファイバ出力
  • 調整が容易な出力パワー
  • 電源DS15が付属

当社のモード調整済み光源は、ファイバ出力型のLED光源で、出力はファーフィールドでフラットトップ型のプロファイルとなります。一般的な用途には、融着済みマルチモードファイバ部品の試験や、ファイバがベースのセットアップ内のモード作用の検証などが含まれます。標準的なファイバ出力型のLED光源の出力プロファイルは、通常均一ではなく、光源によって異なります。これはエミッタの方向、ファイバ先端とのアライメント状態、そしてコネクタ構成に依存する場合があります。こちらのモード調整済み光源は、すべての横モードで光が均一に分布されるよう設計されているため、出力時には均一の出力分布が得られます。前面パネルにはパワーを制御する調整ノブと、2.2 mmワイドキーFC/PCコネクタに対応する出力ポートが付いています。各デバイスには15 V電源DS15と、国内用アダプタが付属しています。

各製品に対応することが確認されている長さ1 mのパッチケーブルのリストについては下表をご覧ください。パッチケーブルを長くしても出力分布全体には影響はありませんが、ファイバの反射減衰量により若干スループットが減少します。

Item #MCS102MCS104MCS101MCS103
LED Wavelength470 nm470 nm625 nm625 nm
Bandwidth (FWHM)20 nm20 nm15 nm15 nm
Maximum Intensity
at the Exit Port
> 0.1 mW> 0.4 mW> 0.1 mW> 0.4 mW

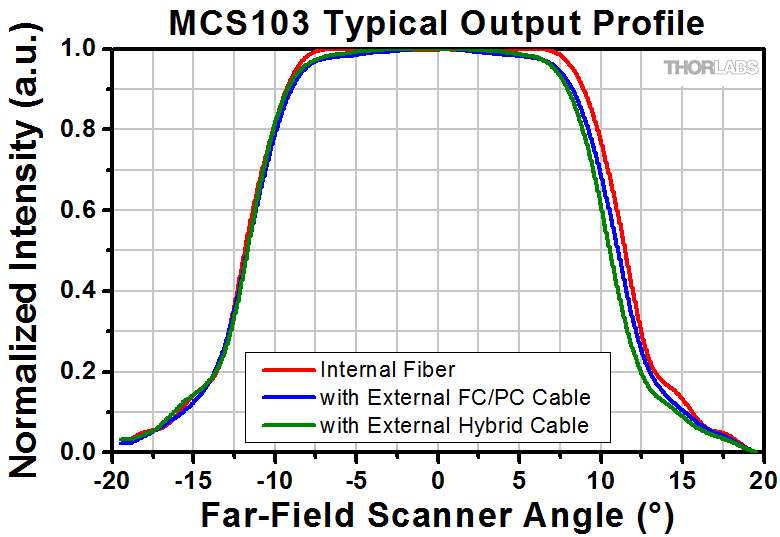

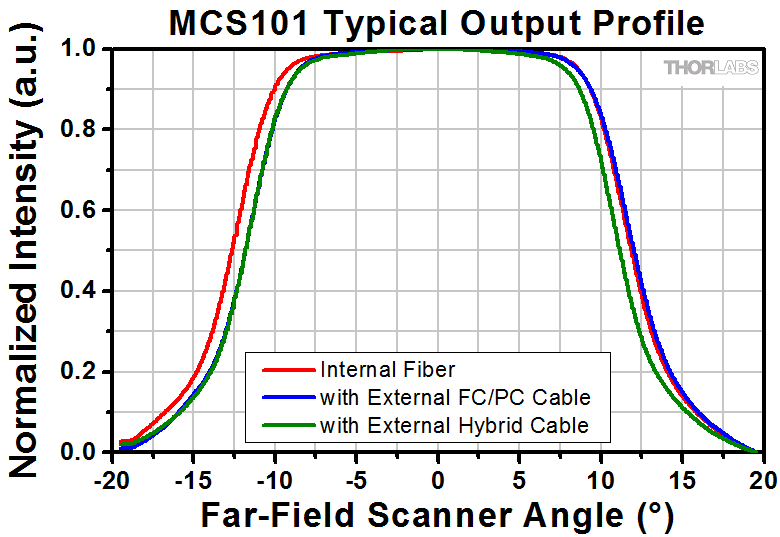

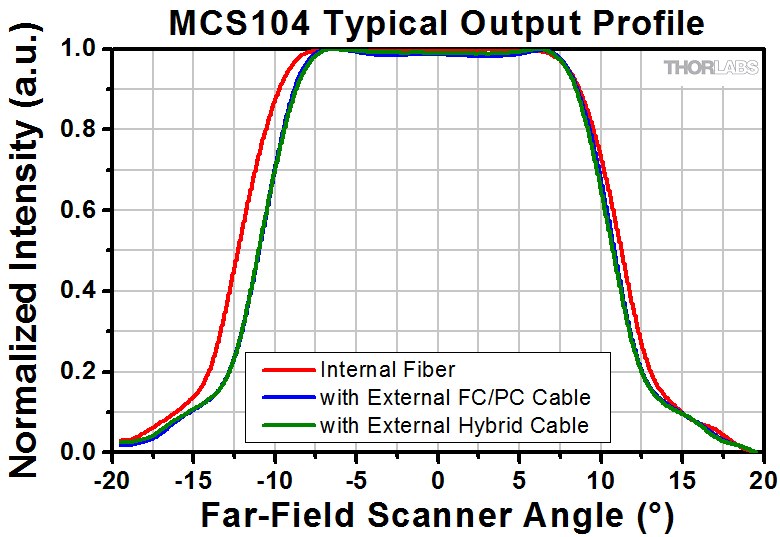

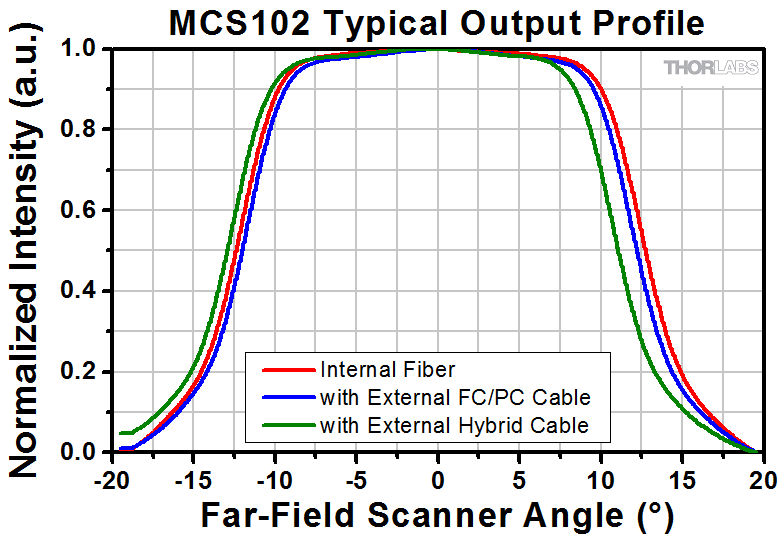

Typical Output Profile (Click to View Graph)Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
95% Intensity Clip Angular Span±7.35° (Minimum)
95%/50% Intensity Clip Bandwidth Ratio> 0.65
Standard Deviation within 95% Intensity Bandwidth Region< 1.5%
Exit Port BulkheadFC/PC, 2.2 mm Wide Key
NA0.22
Core Diameter105 µm200 µm105 µm200 µm
Operating Temperature (Non-Condensing)0 to 40 °C
Storage Temperature-40 to 70 °C
Risk GroupaRG2RG2RG0RG0
Compatible Patch CablesbM43L01, M18L01M122L01, M36L01, M91L01M43L01, M18L01M122L01, M36L01, M91L01
  • IEC 62471:2006, Photobiological Safety of Lamps and Lamp Systemsの規格により
  • コアサイズ、NA、そしてコネクタ構成が同一のほかのパッチケーブルもご使用いただけますが、性能が異なる場合があります。 .

Posted Comments:
No Comments Posted

モード調整済み光源、470 nm

Item #LED
Wavelength
95% Intensity Clip
Angular Span
Typical Output Profile
(Click to View Graph)
Maximum Intensity
at the Exit Port
Exit Port
Bulkhead
NACore
Diameter
Compatible Patch Cablesa
MCS102470 nm±7.35° (Minimum)Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
> 0.1 mWFC/PC,
2.2 mm Wide Key
0.22105 µmM43L01 FC/PC to FC/PC
M18L01 FC/PC to SMA
MCS104470 nm±7.35° (Minimum)Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
> 0.4 mWFC/PC,
2.2 mm Wide Key
0.22200 µmM122L01 FC/PC to FC/PC
M36L01 FC/PC to SMA (Low OH)
M91L01 FC/PC to SMA (High OH)
  • コアサイズ、NA、そしてコネクタ構成が同一のほかのパッチケーブルもご使用いただけますが、性能が異なる場合があります。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MCS102 Support Documentation
MCS102Mode-Conditioned Light Source, 470 nm, Ø105 µm Core
¥200,850
5-8 Days
MCS104 Support Documentation
MCS104Mode-Conditioned Light Source, 470 nm, Ø200 µm Core
¥200,850
5-8 Days

モード調整済み光源、625 nm

Item #LED
Wavelength
95% Intensity Clip
Angular Span
Typical Output Profile
(Click to View Graph)
Maximum Intensity
at the Exit Port
Exit Port
Bulkhead
NACore
Diameter
Compatible Patch Cablesa
MCS101625 nm±7.35° (Minimum)Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
> 0.1 mWFC/PC,
2.2 mm Wide Key
0.22105 µmM43L01 FC/PC to FC/PC
M18L01 FC/PC to SMA
MCS103625 nm±7.35° (Minimum)Typical Mode-Conditioned Output Graph Icon
Click Here for Raw Data
> 0.4 mWFC/PC,
2.2 mm Wide Key
0.22200 µmM122L01 FC/PC to FC/PC
M36L01 FC/PC to SMA (High OH)
M91L01 FC/PC to SMA (Low OH)
  • コアサイズ、NA、そしてコネクタ構成が同一のほかのパッチケーブルもご使用いただけますが、性能が異なる場合があります。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MCS101 Support Documentation
MCS101Mode-Conditioned Light Source, 625 nm, Ø105 µm Core
¥200,850
5-8 Days
MCS103 Support Documentation
MCS103Mode-Conditioned Light Source, 625 nm, Ø200 µm Core
¥200,850
5-8 Days
