- LED Backlights with Ø25 mm Diffused Aperture Size
- Integrates with 30 mm Cage Systems
- Compatible with Thorlabs' LED Drivers
- Central Wavelengths from 455 to 850 nm and Broadband White Options Available
Selection of Available Colors of Diffuse Backlight LEDs
LEDBW1

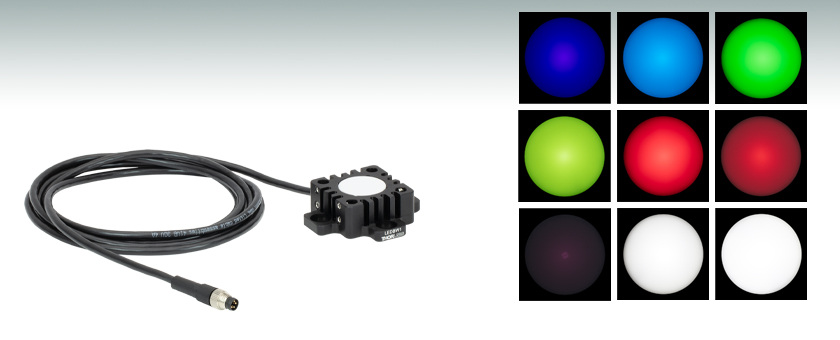

Ø25 mm Diffuse Backlight LED, Cold White
Please Wait
Click to Enlarge

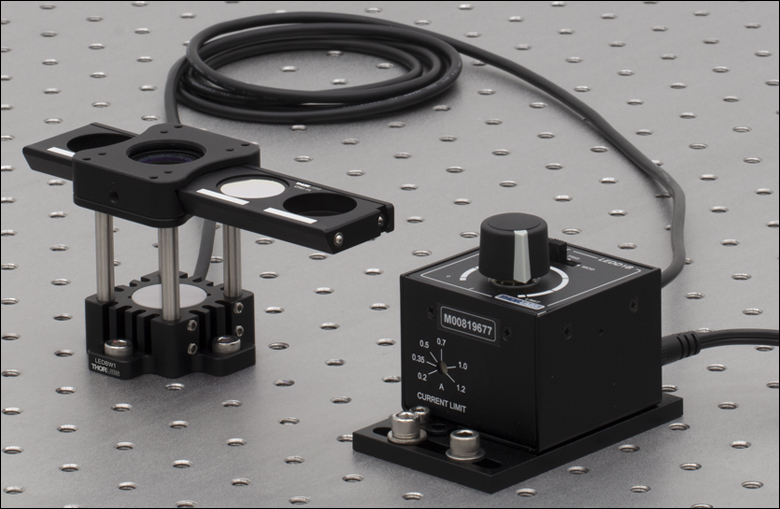

Figure 1.1ケージシステム対応のLED拡散光源にスライド式フィルターマウントCFS1(/M)を組み合わせて使用することで、出力光の特定の波長範囲をフィルタリングすることができます。
特長
- マシンビジョンに適した高強度の拡散照明
- 455 nm～850 nmの範囲に中心波長を有する7種類、および広帯域白色タイプを2種類ご用意
- 拡散光出射面の径：Ø25 mm
- LED寿命：＞10,000時間
- 30 mmケージシステムに取り付け可能
- 薄型の筐体
- 内蔵メモリ(EEPROM)にLEDの動作パラメータを保存
- 当社のLEDドライバに対応するM8コネクタの付いた一体型ケーブル
当社のケージシステムに対応するLEDバックライト方式拡散光源は高強度のLEDを使用しており、安定で均一な照明光が得られます。LEDのバックライト上にØ25 mmの拡散ウィンドウが取り付けられているため、点光源に比べて均一な照明が得られ、マシンビジョン用に適しています。455 nm～850 nmの波長範囲に中心波長が異なる7種類の製品をご用意しており、そのほかに白色の広帯域光を出力する製品も2種類ご用意しています。
筐体はアルマイト処理されたアルミニウム製で、当社のØ6 mm ERケージロッドに対応する4つの貫通穴があります。これらにより、当社の30 mmケージシステムのほか、固定式アームCSA1001のようなDIY Cernaコンポーネントにも組み込みが可能です。ケージロッド用貫通穴の側面には、それぞれロック用止めネジが2つずつ付いています。それらのネジを締めるときは、2.0 mm六角レンチまたはボール(六角)ドライバをご使用ください。Figure 1.1、1.2ではこの貫通穴や止めネジを使用した2つのセットアップ例を示しています。
赤外域(IR)および白色のLED拡散光源を、高電流で使用するアプリケーションに長時間使用する場合は、正常な動作と寿命を確保するために、適切なヒートシンクに取り付ける必要があります。取り付け用として、筐体にはM6キャップスクリュ(付属しません)に対応するザグリ穴スロットが4つあり、それらはミリ・インチ規格のどちらの穴パターンにも対応できます。「LEDドライバ」タブに記載されているドライバと簡単に接続できるように、これらのLED拡散光源にはM8コネクタの取り付けられた接続ケーブルが付いています。M8コネクタのピン割り当て等については「ピン配列」タブをご覧ください。
LED拡散光源にはそれぞれのLEDに関する情報(電流リミット値、順方向電圧など)を保存するEEPROMが付いています。当社のLEDドライバDC2200、DC4100、DC4104、UPLEDまたはDC40を使用する場合は、スマートセーフティ機能を使用するために、これらの情報をご利用いただくことができます。
Click to EnlargeFigure 1.2 この検査システムでは、倍率0.243倍の2つの両側テレセントリックレンズMVBT2324が、両側テレセントリックレンズ用クランプMVBTC25/Mに取り付けられています。このセットアップを使用して、この写真のネジのような試料を撮像することができます。このシステムの照明にはLEDバックライト型拡散光源LEDBW1を使用しています。
白色LED
当社では、数百nmの広いスペクトル帯域幅を有する白色LEDを使用した2種類の照明をご用意しています。これらの広帯域白色LEDの相関色温度(色が最も近い黒体放射の温度)は、それぞれ4900 K(ニュートラルホワイト)および6500 K(コールドホワイト)です。一般に、コールドホワイトLEDでは、ウォームホワイトやニュートラルホワイトのLEDよりも青色のスペクトル成分が強くなります。また、コールドホワイトLEDは、ウォームホワイトLEDに比べてほとんどの波長で高い強度が得られるため、蛍光顕微鏡やホワイトバランス調整のできるカメラなどに適しています。これら以外の相関色温度や公称波長を有するLED拡散光源については、当社までお問い合わせください。
ドライバ
当社では、こちらのLED拡散光源用に、DC2200、UPLED、DC40、LEDD1B、DC4100、DC4104の6種類のドライバをご用意しています(DC4100とDC4104にはDC4100-HUBが必要です)。対応するドライバとドライバの仕様については「LEDドライバ」タブをご覧ください。これらのLEDをフルパワーで使用する場合は、そのLEDの最大電流と順方向電圧を供給できるドライバを選択することが重要です。例えば、LEDBW1の最大定格電流はドライバUPLED、LEDD1B、DC4100、DC4101が供給できる最大電流よりも大きいので、それらのドライバを使用した場合にはLEDの出力光パワーは制限されてしまいます。したがって、この場合はDC2200またはDC40のご使用をお勧めします。そのほか、ドライバDC2200、DC4100、DC4104、DC40、UPLEDは接続されたLEDのEEPROMから電流リミット値を読み取り、最大電流値を自動的に設定してLEDを保護することができます。
なお、こちらのLED拡散光源は家庭用照明としては作られておりませんのでご注意ください。
このほかにも、当社では顕微鏡用、照明用、計測用などの幅広い用途向けに、マウント無し、マウント付き、コリメータ付き、ファイバ出力型等々、様々なLEDをご用意しております。お客様の用途に適したLEDの選択やマウント等に関するご質問がありましたら、当社にご相談ください。
| Pin | Specification | Color |
|---|---|---|
| 1 | LED Anode | Brown |
| 2 | LED Cathode | White |
| 3 | EEPROM GND | Black |
| 4 | EEPROM IO | Blue |
Figure 2.1 ピン配列ピン接続-オス型
Figure 2.1は、LEDバックライト型拡散光源LEDBW1のオス型コネクタを示しています。これは、標準的なM8x1センサ円形コネクタです。ピン1と2はLEDへの接続用。ピン3と4はLEDに内蔵するEEPROMに使用されます。当社以外のLEDドライバをご使用の場合、ピン1と2の接続は適切に行ってください。またEEPROMピンからLED駆動しないようご注意ください。
駆動するLEDから最大の光パワーを出力させるには、LEDの最大電圧および最大電流と同等あるいはそれ以上の電圧と電流を出力できるドライバが必要です。
| Compatible Drivers | LEDD1B | UPLEDa | DC40a | DC2200a | DC4100a,b | DC4104a,b |
|---|---|---|---|---|---|---|
| Click Photos to Enlarge |  |  |  |  |  |  |
| LED Driver Current Output (Max)c | 1.2 A | 1.2 A | 4.0 Ad | LED1 Terminal: 10.0 A LED2 Terminal: 2.0 Ae | 1.0 A per Channel | 1.0 A per Channel |
| LED Driver Forward Voltage (Max)f | 12 V | 8 V | 14.0 Vd | 50 V | 5 V | 5 V |
| Modulation Frequency Using External Input (Max) | 5 kHz | - | 5 kHz | 250 kHzg,h | 100 kHzh (Simultaneous Across all Channels) | 100 kHzh (Independently Controlled Channels) |
| External Control Interface(s) | Analog (BNC) | USB 2.0 | USB 2.0, TTL, and Analog (BNC) | USB 2.0 and Analog (BNC) | USB 2.0 and Analog (BNC) | USB 2.0 and Analog (8-Pin) |
| Main Driver Features | Very Compact Footprint 60 mm x 73 mm x 104 mm (W x H x D) | USB-Controlled | Driver Current Up to 4.0 A, Manual and USB-Controlled | Touchscreen Interface with Internal and External Options for Pulsed and Modulated LED Operation | 4 Channelsb | 4 Channelsb |
| EEPROM Compatible: Reads Out LED Data for LED Settings | - |  | | | | |
| LCD Display | - | - | - | | | |
| Posted Comments: | |
user
(posted 2024-08-01 15:12:58.563) Which 1inch diffuser optic (I'm assuming a released Thorlabs part) is used in this product LEDBW1? cdolbashian
(posted 2024-08-14 12:30:41.0) Thank you for reaching out to us with this inquiry. Unfortunately this is not a Thorlabs catalogue component. As you have not left a contact email, I will encourage you to email your local support team in order to find the source of this diffuser. |
こちらのページでは当社が販売するすべてのLEDをご覧いただけます。More [+]をクリックすると、下の各LED製品の波長をご覧いただけます。
| Light Emitting Diode (LED) Selection Guide | |||||
|---|---|---|---|---|---|
| Click Photo to Enlarge (Representative; Not to Scale) |  |  |  |  |  |
| Type | Unmounted LEDs | Pigtailed LEDs | LED Arrays | LED Ring Light | Cage-Compatible Diffuse Backlight LED |
| Light Emitting Diode (LED) Selection Guide | ||||||
|---|---|---|---|---|---|---|
| Click Photo to Enlarge (Representative; Not to Scale) |  |  |  |  |  |  |
| Type | PCB- Mounted LEDs | Heatsink- Mounted LEDs | Collimated LEDs for Microscopyb | Fiber- Coupled LEDsc | High-Power LEDs for Microscopy | Multi-Wavelength LED Source Optionsd |
| Table G1.1 Specificationsa | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Item # | LEDBW1B | LEDBW1C | LEDBW1D | LEDBW1E | LEDBW1F | LEDBW1G | LEDBW1H | LEDBW1A | LEDBW1 |
| LED Power Outputb,c | ≥180 mW (Typ. 260 mW) | ≥135 mW (Typ. 195 mW) | ≥75 mW (Typ. 110 mW) | ≥145 mW (Typ. 210 mW) | ≥175 mW (Typ. 250 mW) | ≥265 mW (Typ. 385 mW) | ≥300 mW (Typ. 445 mW) | ≥115 mW (Typ. 175 mW) | ≥251 mW (Typ. 358 mW) |
| Forward Voltageb,c | 3.25 V | 3.8 V | 3.6 V | 3.1 V | 2.5 V | 2.0 V | 3.35 V | 2.9 V | 3.9 V |
| Maximum Irradianceb,c,d | 3.4 µW/mm2 | 2.6 µW/mm2 | 1.4 µW/mm2 | 2.7 µW/mm2 | 3.2 µW/mm2 | 5.2 µW/mm2 | 6.2 µW/mm2 | 2.2 µW/mm2 | 6.3 µW/mm2 |
| General Specifications | |||||||||
| Color Imagee (Click to Enlarge) |  |  |  |  |  |  |  |  |  |
| Color | Royal Blue | Blue | Green | Lime | Red | Infrared (IR) | Infrared (IR) | Neutral White | Cold White |
| Central Wavelengthf,g | 455 nm | 470 nm | 530 nm | 565 nm | 625 nm | 780 nm | 850 nm | Color Temperature: 4900 K | Color Temperature: 6500 K |
| Diffused Aperture Sizeg | Ø25 mm | ||||||||
| Maximum Current (CW)b | 1000 mA | 1000 mA | 1000 mA | 1000 mA | 1000 mA | 800 mA | 1500 mA | 1225 mA | 2000 mA |
| Electrical Powerb | 3250 mW | 3820 mW | 3600 mW | 3100 mW | 2500 mW | 1600 mW | 5025 mW | 3553 mW | 7800 mW |
| Typical Lifetimeb | >100 000 h | 50 000 h | >100 000 h | >10 000 h | 100 000 h | ||||
| Operating Temperatureh | 0 to 40 °C | ||||||||
| Storage Temperature | -40 to 70 °C | ||||||||
| Risk Groupi | RG2 - Moderate Risk | RG0 - Exempt | RG1 - Low Risk | RG0 - Exempt | |||||

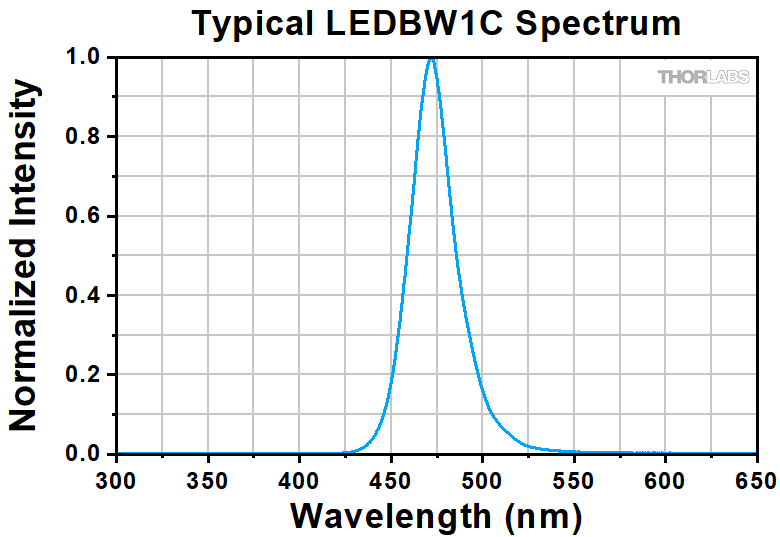

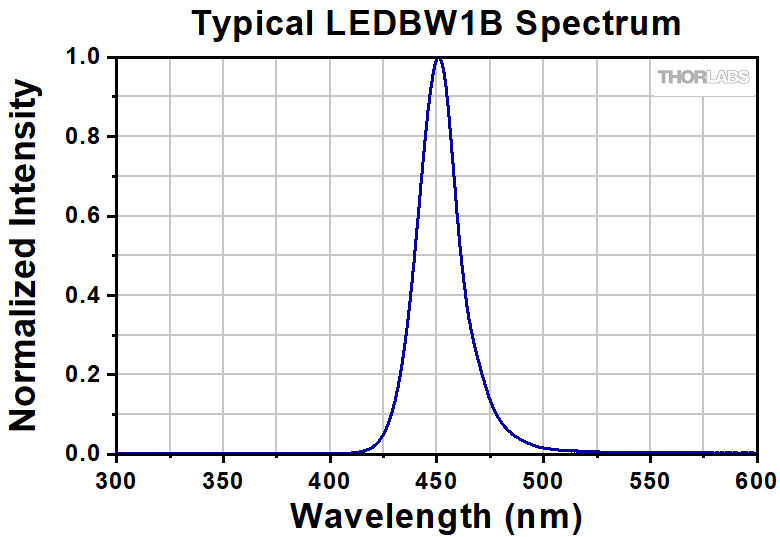

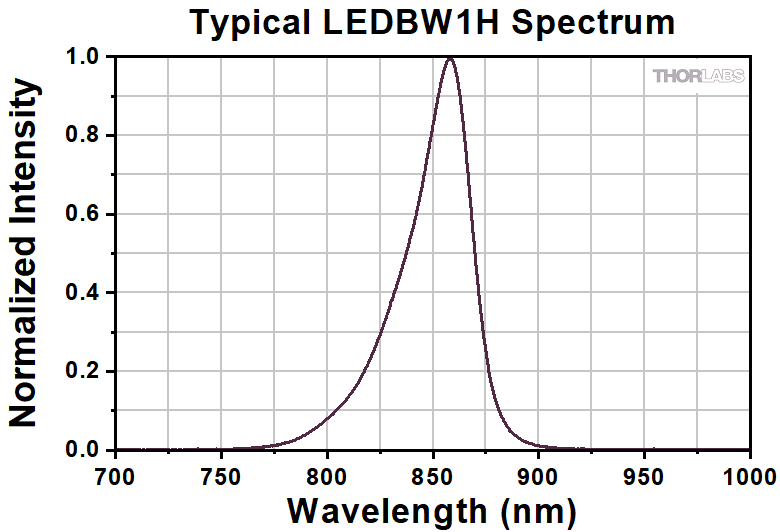

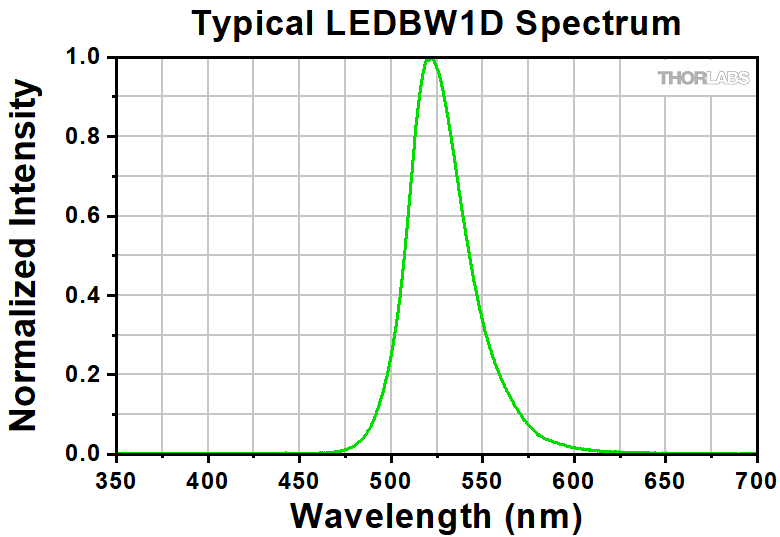

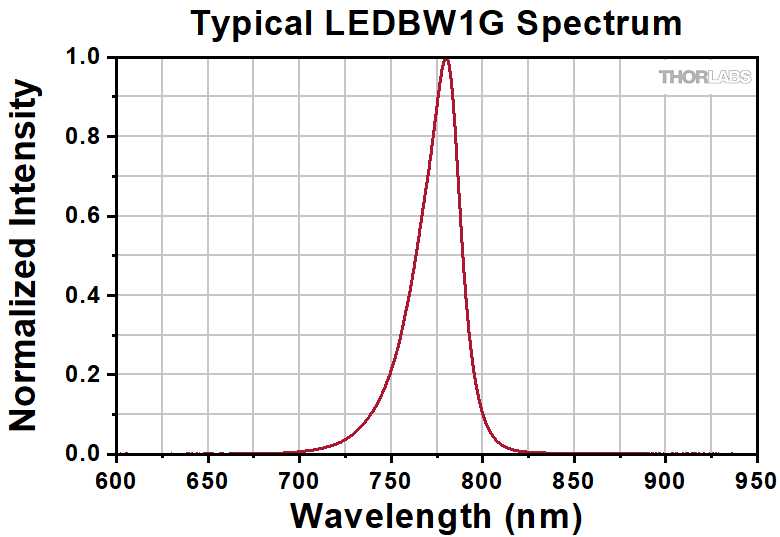

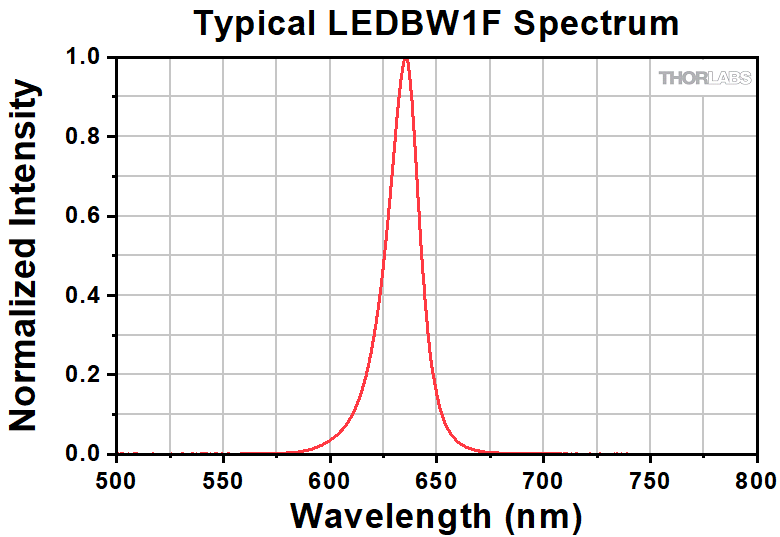

| Output Spectrumf (Click to View) |  Raw Data |  Raw Data |  Raw Data |  Raw Data |  Raw Data |  Raw Data |  Raw Data |  Raw Data |  Raw Data |
