高出力LED、メタルコアPCB基板実装済み


  • UV, Visible, and IR Models Available
  • LED Mounted on Metal-Core Printed Circuit Board
  • Ideal for OEM Applications

M340D3

340 nm LED, Power Output ≥ 53 mW

M1300D2

1300 nm LED, Power Output ≥ 25 mW

M565D2

565 nm LED, Power Output ≥ 880 mW

Related Items


Please Wait

特長

  • 波長範囲(公称値): 265 nm~1650 nm
  • 白色、デュアルピーク、広帯域のLEDもご用意
  • 最小出力値は10 mW~2350 mW
  • LEDがメタルコアPCB回路基板上に取り付けられているため、精度の良い温度管理が可能
  • 長寿命 (詳細は「仕様」タブ参照)

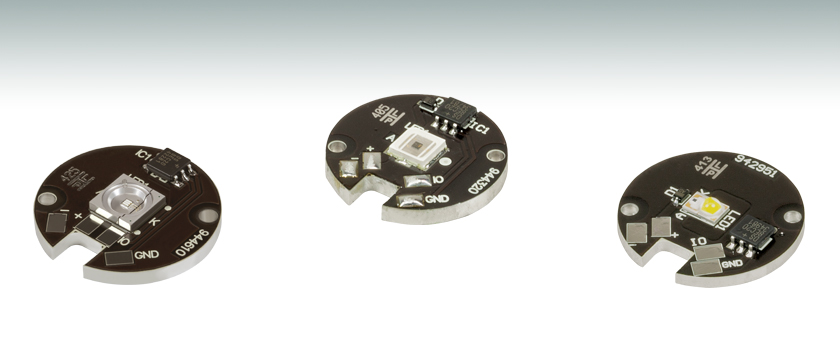

このメタルコアのプリント基板回路(MCPCB)に取り付けられた高出力LEDは、小型のパッケージで高い出力を供給します。 各LEDは、複数のエミッタを有する単一のハイパワーLEDがMCPCBにはんだ付けされた構成です。量産および組み込み(OEM用途)や実験用のLEDとなっておりますので、一般家庭での照明用途にはお使いいただけません。

当社では、熱伝導性の高いMCPCB基材を使用しています。しかし、LEDを適切に長期間に渡って動作させるためには、サーマルペーストを用いてLEDをヒートシンクに取り付けることが必要です。 LEDをヒートシンクに取り付けるための穴がMCPCBの表面にあります。その貫通穴の寸法はØ2 mmで、M2ネジがお使いいただけます(このネジは製品に付属しません)。

各LEDのスペクトルや関連データのファイルは右表内のリンクをクリックするとご覧いただけます。LED同士を比較していただけるように、複数のウィンドウを同時に開くことが可能です。

また当社では、ヒートシンクが組み込まれたマウント付き高出力LED、そしてマウント付きのコリメートLED光源もご提供しております。これらの製品は主要メーカの顕微鏡に対応しています。 ファイバ用途には、ファイバ出力型高出力LEDも取り扱っております。 お客様の用途に適したLEDの選択やマウントに関するご質問がある場合は、当社にご相談ください。

最適化された温度管理
これらの高出力LEDには優れた温度安定特性があるので、LEDがサーマルペーストや導電エポキシ、熱伝導両面テープを用いて適切な方法でヒートシンクに取り付けられていれば、LED温度上昇に起因する光出力低下の問題はありません。

白色、デュアルピークならびに広帯域LEDについて
当社の温白色、昼白色および冷白色LEDは数百nmにわたる広帯域スペクトルを有しています。これら3つのLEDの色の違いは相関色温度(色が最も近い黒体放射の温度)を用いて表わすことができます。一般的に温白色LEDはタングステン光源に近いスペクトル、冷白色LEDはより青色成分が強いスペクトルを有しています。一方、昼白色LEDは可視域にわたり温白色および冷白色LEDよりも均一な照明スペクトルを有しています。冷白色LEDは温白色LEDに比べてほとんどの波長において発光強度が高いため、蛍光顕微鏡の用途やカメラのホワイトバランスに適しています。昼白色LEDは植物工場の用途に適しています。

赤色と青色の両方のスペクトル成分を持つ照明が必要となる植物工場の用途には、MPRP1D2をご用意しています。この紫色LEDは、光合成を促すため455 nmと640 nmの2つの波長にそれぞれピークがあります(光合成色素とLEDスペクトルの吸収ピークの比較についてはグラフをご参照ください)。このLEDは、均一な植物育成のため、製品寿命の間、発光スペクトルの赤色/青色の比率を維持する設計となっています。

LED MBB1D1は、広い波長域において比較的平坦なスペクトルを得られる設計となっております。 FWHM幅は500 nm~780 nmで、10 dB帯域幅の範囲は470 nm~850 nmとなっております。 この広帯域光源のスペクトルについては右の表をご覧ください。

はんだ付け
これらのLEDは熱抵 抗の低いメタルコアにはんだ付けされています。 このメタルコアは優れた熱伝導性を有していますが、筐体がヒートシンクに接続されている状態ではんだ付けを行おうとすると、メタルパッドが適温に達しない場合があります。 ワイヤを適切にパッドにはんだ付けするためには、まず、メタルコアがヒートシンクもしくはメタル表面に接触していないことをご確認ください。 はんだ付けする際は、MCPCBを小型の万力小型の万力などを使用して固定し、ゲージが24 AWG(0.25 mm2)以上のワイヤを使用することをお勧めします。

ワイヤをMCPCBにはんだ付けするには、まず、はんだごてのこて先をパッドの一方におよそ350 °Cで30秒ほど固定します。はんだごてによりメタルコアPCB全体が熱くなりますので、はんだ付け作業が終わった後も、LED筐体の温度が下がるまで触 れないようご注意ください。 錫はんだでパッドに触れ、温度を確認します。はんだは適正温度で溶解し、パッド全体に均一に広がります。 次に、もう一方のパッドを錫はんだでコーティングします。 これでワイヤをパッドにはんだ付けすることができます。 ピンセットやプライヤを用いてMCPCBを万力から外し、ヒートシンクもしくはメタル表面に置きます。 しばらく待って、メタルコアPCBの温度が下がったら、ご使用いただけます。

LEDと「LEDドライバ」タブに記載されているドライバを接続するには、下でご紹介している別売りのLED接続ケーブルCAB-LEDD1をお使いいただくと便利です。

ドライバのオプションとピン配置
当社では、LEDD1BDC2200DC4100DC4104の4つのドライバをご用意しています(後者の2つのドライバにはDC4100-HUBが必要です)。 互換性と仕様につきましては「LEDドライバ」 のタブをご覧ください。 LEDD1Bを使用すれば、LEDを5 kHzまで変調が可能で、DC4100、DC4104を使用すれば100 kHzまで変調可能です。 DC2200は、外部電源で駆動すれば250 kHzまで変調可能です。なおMCPCB LEDは、DC2200、DC4100、DC4104のマウント付きLEDの電流許容値を自動的に調整するEEPROM特性には対応しておりませんのでご注意ください。 したがってこのページのLED製品に関しては許容値を超えた電流の供給が起こらないにように留意していただく必要があります。

PCBをコントローラに接続する際には、「+」と標識されたはんだ付けパッドがアノード側(+V)で、「-」と標識されたはんだ付けパッドがカソード側であることにご注意ください。EEPROM IOとEEPROM GNDは、このLEDを駆動するうえで何も接続する必要はありませんが、下表内のLEDを当社のLEDドライバで駆動する場合は接続することができます。はんだ付けパッドの位置は製品によって異なりますが、標識の意味は共通です。

Item #Color
(Click for
Spectrum
and Data)a
Nominal
Wavelengtha,b
LED Output PoweraMax
Current
(CW)
Forward
Voltagec
Bandwidth
(FWHM)
IrradiancedElectrical PowerTypical
Lifetime
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinTyp.
M265D2eDeep UV265 nm10 mW12 mW350 mA6.8 V11 nm-2.380 W>1 000 h130°1 mm x 1 mm2.5 mm
M265D3eDeep UV265 nm24 mW35 mW350 mA6.0 V6.8 nm0.47 µW/mm22.100 W>1 000 h120°3.5 mm x 3.5 mm1.6 mm
M275D2eDeep UV275 nm45 mW80 mW700 mA7.3 V11 nm0.8 µW/mm25.100 W>1 000 h118°2 mm x 2 mm1.6 mm
M275D3eDeep UV275 nm47.3 mWf68.3 mWf300 mAf12 Vf10 nmf0.5 µW/mm2 f3.600 Wf1 000 hf120°2.7 mm x 3.3 mm1.6 mm
M285D3eDeep UV285 nm50 mW70 mW500 mA5.9 V13 nm0.7 µW/mm2 2.950 W>10 000 h120° 1 mm x 1 mm1.6 mm
M300D3eDeep UV300 nm26 mW32 mW350 mA8.0 V20 nm0.3 µW/mm22.275 W>1 000 h130°1 mm x 1 mm1.6 mm
M310D1eDeep UV308 nm38.5 mWf56.5 mWf600 mAf5 Vf30 nmf0.76 µW/mm2 f3.000 Wf>10 000 hf120°f,g1 mm x 1 mm1.6 mm
M325D3eDeep UV325 nm25 mW35 mW600 mA5.2 V12 nm0.44 µW/mm2 (Max)3.120 W>5 000 h120°1 mm x 1 mm1.6 mm
M340D3eDeep UV340 nm53 mW60 mW700 mA4.6 V11 nm2.22 µW/mm23.220 W>3 000 h110°1 mm x 1 mm2.4 mm
M365D2eUV365 nm1150 mWi1400 mWi1700 mA4.0 V9 nm17.6 µW/mm26.800 W>10 000 h120°1.4 mm x 1.4 mm2.4 mm
M375D4eUV375 nm1270 mW1540 mW1400 mA3.6 V9 nm19.2 µW/mm25.040 W>10 000 h130°1 mm x 1 mm2.4 mm
M385D1eUV385 nm270 mW430 mW700 mA4.3 V10 nm11.8 µW/mm23.010 W>10 000 h120°1 mm x 1 mm1.6 mm
M385D2eUV385 nm1650 mW1830 mW1700 mA3.9 V12 nm23.3 µW/mm26.630 W>10 000 h120°1.4 mm x 1.4 mm2.4 mm
M395D3eUV395 nm400 mW535 mW500 mA4.5 V16 nm6.7 µW/mm22.250 W>10 000 h126°1 mm x 1 mm2.4 mm
M395D4eUV395 nm1420 mW2050 mW1400 mA4.0 V11 nm22. 8 µW/mm25.600 W>10 000 h120°2.5 mm x 2.5 mm2.4 mm
M405D2eUV405 nm1500 mW1700 mW1400 mA3.45 V12 nm24.6 µW/mm24.830 W>10 000 h120°1.4 mm x 1.4 mm2.5 mm
M415D2eViolet415 nm1640 mW1940 mW2000 mA3.15 V14 nm19.5 µW/mm26.300 W>10 000 h138°1.4 mm x 1.4 mm2.4 mm
M430D3eViolet430 nm529.2 mWf757.6 mWf500 mAf3.66 Vf17 nmf25.7 µW/mm2 f1.830 Wf>10 000 h126°f1 mm x 1 mm2.4 mm
M450D3Royal Blue450 nm1850 mW2100 mW2000 mA3.5 V18 nm35.6 µW/mm27.000 W1 000 h120°1.5 mm x 1.5 mm1.6 mm
M455D3Royal Blue455 nm1150 mW1445 mW1000 mA3.25 V18 nm32 µW/mm23.250 W>100 000 h80°1 mm x 1 mm1.6 mm
M470D3Blue470 nm760 mW965 mW1000 mA3.2 V26 nm19.9 µW/mm23.200 W>100 000 h80°1 mm x 1 mm1.6 mm
M490D3Blue490 nm205 mW240 mW350 mA3.8 V26 nm2.5 µW/mm21.120 W>10 000 h128°1 mm x 1 mm2.4 mm
M505D2Cyan505 nm400 mW440 mW1000 mA3.3 V30 nm11.1 µW/mm23.300 W100 000 h80°1 mm x 1 mm1.6 mm
M505D3Cyan505 nm400 mW520 mW1000 mA3.5 V37 nm5.94 µW/mm23.500 W>100 000 h130°1 mm x 1 mm1.6 mm
M530D3Green530 nm370 mW480 mW1000 mA3.6 V35 nm9.46 µW/mm23.600 W>100 000 h80°1 mm x 1 mm1.6 mm
MINTD3Mint554 nm650 mW815 mW1225 mA3.5 V-12.4 µW/mm24.300 W>10 000 h120°1 mm x 1 mm2.4 mm
M565D2jLime565 nm880 mW979 mW1000 mA3.1 V (Max)104 nm11.7 µW/mm23.100 W50 000 h125°1 mm x 1 mm1.6 mm
M590D3Amber590 nm230 mW300 mW1000 mA2.5 V15 nm6.0 µW/mm22.500 W>100 000 h80°1 mm x 1 mm1.6 mm
M595D3jAmber595 nm820 mW1217 mW1500 mA3.0 V64 nm13.5 µW/mm24.500 W>50 000 h120°2.9 mm x 2.9 mm2.4 mm
M617D2Orange617 nm600 mW650 mW1000 mA2.2 V18 nm15.7 µW/mm22.200 W100 000 h80°1 mm x 1 mm1.6 mm
M617D3Orange617 nm660 mW860 mW1000 mA2.6 V16 nm19.86 µW/mm22.600 W>100 000 h80°1 mm x 1 mm1.6 mm
M625D3Red625 nm700 mW920 mW1000 mA2.5 V17 nm21.9 µW/mm22.500 W>100 000 h80°1 mm x 1 mm1.6 mm
M660D2Deep Red660 nm940 mW1050 mW1200 mA2.6 V20 nm20.88 µW/mm23.120 W>10 000 h120°1.5 mm x 1.5 mm1.6 mm
M680D2Deep Red680 nm180 mW210 mW600 mA2.5 V22 nm14.5 µW/mm21.500 W>10 000 h18°1 mm x 1 mm2.4 mm
M700D2Deep Red700 nm80 mW125 mW500 mA2.7 V20 nm1.0 µW/mm21.350 W>10 000 h128°1 mm x 1 mm2.4 mm
M730D3Far Red730 nm540 mW680 mW1000 mA2.9 V40 nm13.1 µW/mm22.300 W>10 000 h80°1 mm x 1 mm1.6 mm
M780D2IR780 nm200 mW300 mW800 mA2.0 V28 nm47.3 µW/mm21.600 W>10 000 h20°1 mm x 1 mm2.4 mm
M780D3IR780 nm800 mW950 mW800 mA7.8 V30 nm13.3 µW/mm26.240 W>10 000 h120°Ø3 mm
(3 Emitters)
1.6 mm
M810D2IR810 nm325 mW375 mW500 mA3.6 V25 nm61.8 µW/mm21.800 W>10 000 h20°1 mm x 1 mm1.6 mm
M810D3IR810 nm363 mW542 mW1000 mA3.55 V32 nm23.7 µW/mm23.550 W>10 000 h80°1 mm x 1 mm2.4 mm
M850D2IR850 nm900 mW1100 mW1200 mA2.95 V30 nm22.9 µW/mm23.540 W100 000 h90°1 mm x 1 mm1.6 mm
M850D3IR850 nm1400 mW1600 mW1500 mA3.85 V30 nm19.4 µW/mm25.025 W>10 000 h150°1 mm x 1 mm1.6 mm
M880D2IR880 nm300 mW350 mW1000 mA1.7 V50 nm5.6 µW/mm21.700 W>10 000 h132°1 mm x 1 mm2.4 mm
M940D2IR940 nm800 mW1000 mW1000 mA2.75 V37 nm19.1 µW/mm22.750 W100 000 h90°1 mm x 1 mm1.6 mm
M970D3IR970 nm600 mW720 mW1000 mA1.9 V60 nm7.4 µW/mm21.900 W>10 000 h130°1 mm x 1 mm2.4 mm
Item #Color
(Click for Spectrum
and Data)a
Nominal
Wavelengtha,b
LED Output PoweraMax
Current
(CW)
Forward
Voltagec
Bandwidth
(FWHM)
IrradiancedElectrical
Power
Typical
Lifetime
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinTyp.
M1050D1IR1050 nm50 mW70 mW700 mA1.5 V60 nm1.9 µW/mm21.050 W>10 000 h120°1 mm x 1 mm2.4 mm
M1050D3IR1050 nm160 mW210 mW600 mA1.4 V37 nm3.7 µW/mm2840 mW>10 000 h128°1 mm x 1 mm2.4 mm
M1100D1IR1100 nm168 mWf252 mWf1000 mAf1.4 Vf50 nmf18.1 µW/mm2 f1.800 Wf>10 000 hf18°f,k1 mm x 1 mm2.4 mm
M1200D2IR1200 nm30 mW35 mW700 mA1.4 V80 nm0.7 µW/mm20.980 W>10 000 h134°1 mm x 1 mm2.4 mm
M1300D2IR1300 nm25 mW30 mW500 mA1.4 V80 nm0.6 µW/mm20.700 W>10 000 h134°1 mm x 1 mm2.4 mm
M1450D2IR1450 nm31 mW36 mW700 mA1.15 V80 nm0.4 µW/mm20.805 W>10 000 h136°1 mm x 1 mm2.4 mm
M1550D2IR1550 nm31 mW36 mW1000 mA1.35 V102 nm0.5 µW/mm21.485 W>10 000 h136°1 mm x 1 mm2.4 mm
M1650D2IR1650 nm13 mW16 mW600 mA1.1 V120 nm1.2 µW/mm2660 mW>10 000 h20°1 mm x 1 mm2.4 mm
MPRP1D2jPurple455 nm (12.5%l)
/ 640 nm
275 mW325 mW300 mA3.1 VN/A3.7 µW/mm2930 mW>10 000 h115°1 mm x 2 mm1.6 mm
MWWHD3jWarm White3000 Km2000 mW2300 mW700 mA11.7 VN/A37.0 µW/mm28.200 W>100 000 h125°3.5 mm x 3.5 mm1.6 mm
MNWHD2jNeutral White4900 Km740 mW880 mW1225 mA2.9 VN/A7.7 µW/mm23.553 W>10 000 h150°1 mm x 1 mm2.4 mm
MCWHD5jCold White6500 Km930 mW1370 mW1300 mA3.3 VN/A25.9 uW/mm24.290 W>100 000 h80°1 mm x 1 mm1.6 mm
MCWHD6jCold White6500 Km942 mW1353 mW1300 mA4.51 VN/A11.8 µW/mm25.863 W100 000 h150°1 mm x 1 mm1.6 mm
MCWHD4jCold White6500 Km990 mW1430 mW1200 mA2.8 VN/A25.0 µW/mm23.400 W100 000 h120°1 mm x 1 mm2.4 mm
MCWHD3jCold White6500 Km2350 mW2700 mW700 mA11.7 VN/A41.3 µW/mm28.200 W>100 000 h125°3.5 mm x 3.5 mm1.6 mm
MBB1D1nBroadband470 - 850 nmo70 mW80 mW500 mA3.6 V280 nm0.9 µW/mm21.800 W>10 000 h120°1 mm x 1 mm1.6 mm
MBB2D1Broadband770 nm, 860 nm, 940 nm740 mW1090 mW1000 mAf4.8 VfN/A13.5 µW/mm2 f4800 mWf>10 000 hf120°f1 mm x 1 mm1.6 mm
  • 製造バラつきや、温度、電流などの動作パラメータの違いによって、LEDの実際の出力スペクトルは変動します。 これらは、環境温度25 °Cの時にPCBの裏面で測定された数値です。出力値のグラフや中心波長の仕様は参考値である点にご注意ください。
  • 可視光LEDの公称波長は人間の目が最も明るく感じるLEDの波長です。UVならびに赤外線LEDの公称波長はピーク波長に相当します。可視光LEDの公称波長は、分光器で測定したピーク波長と一致しない場合があります。
  • 特記なき場合は典型値です。
  • 放射照度(Irradiance)はLEDから200 mmの位置で測定しています。特記なき場合は典型値。
  • 当社の265 nm~430 nm LEDは駆動中に強いUV光を放射します。UV光を直接見ないよう十分にご注意ください。また、目の損傷を防ぐためUV光用 保護メガネを必ず着用してください。また、肌や体の一部がUV光に晒されないようにご注意ください。
  • 25℃で測定
  • 350 mAでの駆動時
  • 500 mAでの駆動時
  • 1000 mAでの駆動時
  • このLEDシリーズは蛍光体変換LEDなので、デューティ比50%以下で10 kHzを超えた周波数の変調時、LED光が完全に点灯しない場合があります。
  • 100 mAでの駆動時
  • スペクトルの青色成分(400 nm~525 nm)でのLEDの発光強度の割合(%)。詳細はスペクトルのグラフをご参照ください。
  • 相対色温度
  • MBB1D1の広帯域発光は蛍光よって生成されているので、デューティ比50%で1 kHzを超えた周波数の変調時、LED光が完全に消灯しない場合があります。 1 kHzを超える周波数の変調はデューティ比を減らすことによって得られます。 例えば、デューティ比を5%で、10 kHzの変調が可能です。
  • 10 dB帯域幅

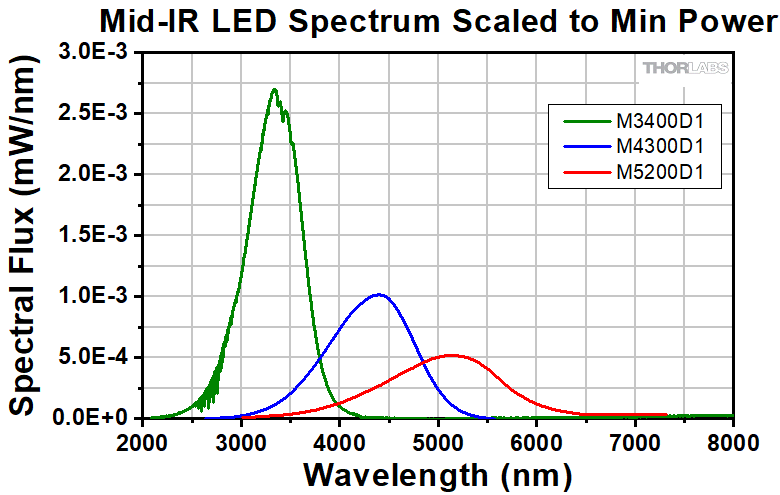

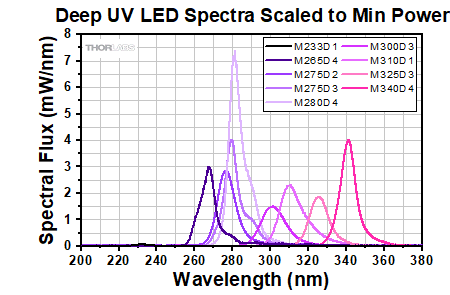

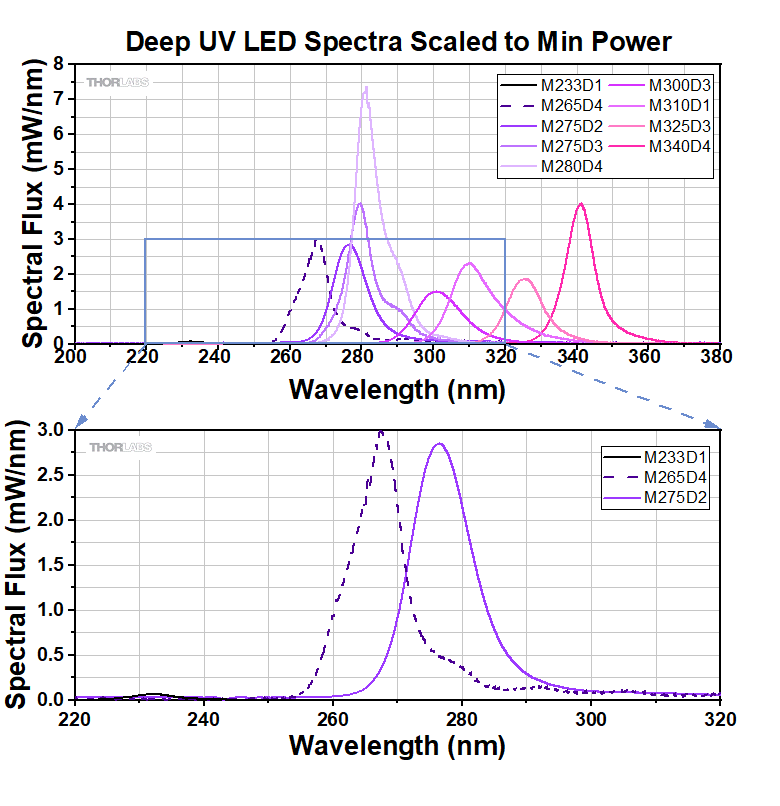

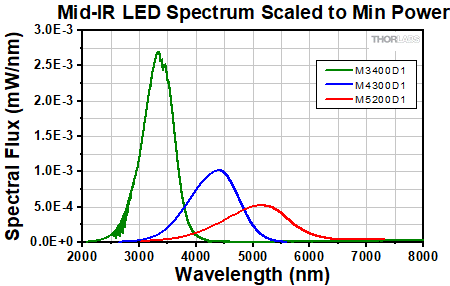

相対出力

LEDの実際の出力スペクトルや合計出力値は、製造バラつきや温度や電流などの動作パラメータの違いによって変動します。 適切なLEDをお選びいただくために出力の典型値と最低値を明記しました。 メタルコアPCB LEDは、最大電流において少なくても記載されている最少パワーを出力します。 異なる公称波長において比較するため、下記のプロットではスペクトルは各LEDの最少出力値を表示しています。 このデータは代表値です。すべてのマウント無し高出力LEDのスペクトルのエクセルファイルは こちらからダウンロードいただけます。

LEDの寿命および長期的なパワー安定性

LEDの特性の1つとして、時間の経過と共にパワーが自然に低下することが挙げられます。ほとんどの場合、パワーは緩やかに低下しますが、急速な低下や完全な停止、あるいは故障が突然起こることもあります。 LEDの寿命は、LEDの種類ごとに規定されたある割合のLEDが、あるパワーレベル以下に低下するまでの時間で定義されます。寿命測定のパラメー タはBXX/LYYで表され、ここでXXはその種類のLEDで寿命が過ぎた後の出力パワーが規定値のYY%以下になるLEDの割合を示します。当社では、LEDの寿命をB50/L50で 表しますが、これはその型番のLEDのうち50%のLEDの光パワーが規定の寿命がきた時に初期値の50%以下に低下するという意味です。例えば、定格出力パワー150 mWのLED100個のうち、50個の出力パワーが規定の寿命を過ぎたときに75 mW以下に低下するということです。

最適化された温度管理

安定的な出力と寿命を最大限に伸ばすため、このメタルコアのプリント基板回路は熱伝導性ペーストを使用し適切にヒートシンクに取り付ける必要があります。これにより、LED接合部の温度上昇に起因する光出力パワーの低下が最小限に抑えられます(右のグラフをご参照ください)。

Compatible DriversUPLEDaLEDD1BDC2200aDC4100a,b,cDC4104a,b,c
Click Photos to EnlargeupLED DriverLEDD1B DriverDC2100 DriverDC4100 DriverDC4104 Driver
LED Driver Current Output (Max)1.2 A1.2 ALED1 Terminal: 10.0 A
LED2 Terminal: 2.0 Ad
1.0 A per Channel1.0 A per Channel
LED Driver Forward Voltage (Max)8 V12 V50 V5 V5 V
Modulation Frequency Using External Input (Max)-5 kHz250 kHze,f100 kHzf
(Simultaneous Across all Channels)
100 kHzf
(Independently Controlled Channels)
External Control Interface(s)USB 2.0Analog (BNC)USB 2.0 and Analog (BNC)USB 2.0 and Analog (BNC)USB 2.0 and Analog (8-Pin)
Main Driver FeaturesUSB-ControlledVery Compact Footprint
60 mm x 73 mm x 104 mm
(W x H x D)
Touchscreen Interface with Internal and External Options for Pulsed and Modulated LED Operation4 Channelsc4 Channelsc
EEPROM Compatible: Reads Out LED Data for LED SettingsYes-YesYesYes
LCD Display--YesYesYes
  • EEPROMからの読み出し情報により、LEDの最大電流を自動的に制限します。
  • ドライバDC4100ならびにDC4104をDC4100-HUBと使用すれば、最大4個のLEDの電力供給と制御が同時に行うことができます。 こちらのページに掲載されているLEDにドライバDC4100またはDC4104をご使用になる場合には、DC4100-HUBとケーブルCAB-LEDD1が必要です。
  • これらのLEDドライバの順方向電圧の最大定格値は5 Vで、最大1000 mAの電流を供給します。そのため、 >5 Vの順方向電圧をもつLEDの駆動にはお使いいただけません。最大定格電流が1.0 Aを超えるLEDを駆動することは可能ですが、その場合はフル出力には達しません。
  • 下記に掲載されているMCPCBは、CAB-LEDD1を使用してLED2端子に接続可能です(別途お買い求めいただけます).
  • 小信号帯域幅:フルスケール電流の20%を超えない正弦波変調。このドライバはほかの波形にも対応しますが、その際最大周波数も下がります。
  • これらのLEDのうちいくつかは、蛍光体の光刺 激によって光を生成するので、変調周波数が制限されます。 M565D2、M595D3ならびにすべての紫色または白色LEDはデューティ比50%で10 kHzを超えた周波数に変調時、LED光が完全に点灯しない場合があります。 MBB1D1は、デューティ比50%で1 kHzを超えた周波数の変調時、LED光が完全に消灯しない場合があります。 MBB1D1は、1 kHzを超える周波数で変調される場合、デューティ比が低減する可能性があります。例えば、デューティ比5%では、10 kHzの変調が可能です。
Item #Information FileAvailable Ray FilesFile SizeClick to
Download
M385D1M385_Info.pdf1 Million Rays and 5 Million Rays147 MB
M450D3aLD_CQAR_20150731_info.pdf100,000 Rays, 500,000 Rays, and 5 Million Rays123 MB
M505D2aLV_CK7P_191212_info.pdf100,000 Rays, 500,000 Rays, and 5 Million Rays123 MB
M850D2aSFH4715S_100413_info.pdf100,000 Rays, 500,000 Rays, and 5 Million Rays139 MB
M940D2aSFH_4725S_110413_info.pdf100,000 Rays, 500,000 Rays, and 5 Million Rays140 MB
  • これらのLEDについては、スペクトルデータ、LED単体のCADファイル、Zemaxファイルのサンプルをご提供しています。

高出力光源に組み込まれているLED単体のZemax用光線データをご用意しております。右のテーブルの右端の赤いアイコン()をクリックすると、ZIP形式のフォルダをダウンロードすることができます。ZIPフォルダには、資料ファイルとZemaxで使用するための光線データファイルが含まれています。

  • 資料ファイル:このドキュメントには、ZIPフォルダ内のデータファイルの種類とご利用にあたっての基本情報が入っています。また、それぞれのドキュメントの種類と対応するファイル名のリストも含まれています。
  • 光線ファイル:Zemaxで使用するための光線データが含まれているバイナリファイルです。

右の表で「a」の上付き文字が付いているLEDについては、次のような情報もZIPフォルダ内に入っています。

  • スペクトルデータ:このSPCファイルもZemaxでの使用を想定したデータです。
  • CADファイル :LED単体の形状を示すファイルです。筐体を含むマウント済み高出力LEDの寸法については、当社がご提供している補足図面をご覧ください。
  • Zemaxファイルのサンプル :サンプルファイルには、Zemaxで使用する際の、光線ファイルとLED単体のCADモデルに関する推奨される設定と配置が含まれています。

右の表は各LEDに対応する光線ファイルおよび参考資料の一覧です。


Posted Comments:
Hyeonsoo OH  (posted 2021-10-01 17:05:30.257)
Hello. I`m a assistant manager in Company called U2medtek which is medical engineering in korea. We bought it. and we are very satisfied about it. Do you have Certificate of EN-62471 for it? If you have please send PDF file on e-mail. For making medical equipment, We need that certs. If you want to know about us, you can send a e-mail to this address. and this is our homepage address. Homepage: www.U2medtek.com thank you Best Regards
soswald  (posted 2021-10-04 05:52:55.0)
Dear Hyeonsoo OH, thank you for your feedback. I am glad to hear you are satisfied with the M780D2. We have rated this LED as RG0 according to EN-62471, as stated in the specification sheet: https://www.thorlabs.de/drawings/86f2f178eb4c904c-E3DE4C1C-0EB5-F577-6725F18F3430EA4E/M780D2-SpecSheet.pdf I have reached out to you directly in order to provide further assistance if needed.
Hajun Song  (posted 2020-11-09 01:45:59.967)
I want to use the LD as a flash for the high speed flash. So, the LD should be modulated as fast as possible. Could you give me a information about the LD's bandwidth or rising time?
dpossin  (posted 2020-11-09 10:13:11.0)
Dear Hajun, Thank you for your feedback. Unfortunately we do not have information on the rise time of our metalcore PCB LEDs due to the fact that we are bandwidth limited by our drivers. However a good assumption is a rise time of at least 100ns which corresponds to an 3dB bandwidth of 3.5 MHz.
Ulrich Leischner  (posted 2020-07-09 05:32:47.76)
Hallo gäbe es diese LED auch für 1000mA Stromstärke? wir benützen den Wellenlängenbereich ab 1070nm für quasi-IR Imaging, also den Grenzbereich der grad noch mit Silizium-Chips machbar ist. Mit einer IR-Quelle und einem 1070nm Langpassfilter hat man ganz gute ergebnisse. Unsere Stromversorgungen sind standardisiert auf 1000mA. Wenn es da LEDs gäbe im Bereich 1050nm-1200nm mit 1000mA wären die für uns gut zu gebrauchen. Gäbe es da inzwischen LEDs in diesem Bereich? Grüße Ulrich Leischner
MKiess  (posted 2020-07-10 09:36:13.0)
Vielen Dank für Ihre Anfrage. Eine IR-LED, mit einer Wellenlänge zwischen 1050nm und 1200nm, auf einem Metallkern PCB, welche bei 1000mA betrieben werden kann, haben wir leider nicht als standard Produkt in unserem Sotrtiment. Eine Übersicht aller LEDs können Sie unter folgendem Link finden: https://www.thorlabs.de/newgrouppage9.cfm?objectgroup_ID=6071&tabname= LED Selection Guide Ich habe Sie direkt kontaktiert um die genauen Anforderungen mit Ihnen zu diskutieren.
alekkom  (posted 2017-12-15 11:09:23.127)
Can I use laser diode driver LD3000R as LED driver for M780D3 diode?
swick  (posted 2017-12-20 03:52:04.0)
This is a response from Sebastian at Thorlabs. Thank you for the inquiry. In general it should work to drive LEDs with constant current drivers so LD3000R (2.5 A , 12 V) should be compatible to M780D3 (800 mA, 7.8 V).
ludoangot  (posted 2017-11-16 22:57:56.71)
Which of your white LED has the highest Color Rendition Index (CRI)?
mvonsivers  (posted 2017-11-21 04:47:52.0)
This is a response from Moritz at Thorlabs. Thank you for you inquiry. Unfortunately, we cannot specify CRI values for our LEDs. I will contact you directly for further information.
ludoangot  (posted 2016-05-24 23:39:01.57)
Do you offer sm1 sized blank mounting plates for these LED? I have in mind 2 configurations: a 1" pre-drilled plate to insert in sm1 tubes or the same but with SM1 external thread.
shallwig  (posted 2016-05-25 02:29:13.0)
This is a response from Stefan at Thorlabs. Thank you very much for your inquiry. These LEDs on Metal-Core PCB must still be mounted onto an appropriate heat sink using thermal paste to ensure proper operation and to maximize operating lifetime. We do not offer these heat sinks separately. Our mounted LEDs with heatsink http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_ID=2692 feature an internal SM1 Threading for attaching collimation adapters or 1’’ lens tubes. I will contact you directly to discuss your application in more detail.
kwestla  (posted 2015-01-29 13:03:14.38)
What is the control voltage needed to turn the device on via the EEPROM IO, is it TTL, CMOS etc?
shallwig  (posted 2015-01-30 05:24:28.0)
This is a response from Stefan at Thorlabs. Thank you very much for your inquiry. The EPROM cannot be used to turn the LED on. This chip only has saved information about the maximum driving current for this specific LED. It gets connected with an EPROM compatible driver like the DC2100 via the IO and GND Pad but the LED and EPROM have two different circuits. The driver reads out the EPROM information and sets the current limit accordingly. The M385D1 needs to be supplied via Cathode and Anode Pad with a constant current of 700 mA, the current must not exceed the max current of 700 mA. The current source must be able to deliver this current at a “Forward Voltage” of 4.3 V. I will contact you directly to discuss your application in detail.
jamesfreal  (posted 2013-08-27 11:58:01.013)
The Excel data file for the M365D1 is not correct on your web site. It looks like it contains the spectral data for the M505D2. Could you send me the correct file? Thanks James Freal
sharrell  (posted 2013-08-27 12:35:00.0)
Response from Sean at Thorlabs: Thank you for contacting us. We’ve updated the file linked on our website with the correct data.
Light Emitting Diode (LED) Selection Guide
(Click
Representative
Photo to Enlarge;
Not to Scale)
WavelengthUnmounted
LEDs
Pigtailed LEDsLEDs in
SMT Packages
PCB-
Mounted LEDs
Heatsink-
Mounted LEDs
Collimated LEDs for Microscopy
(Item # Prefixa)
Fiber-
Coupled LEDs
b
High-Power LEDs for MicrosocopyMulti-Wavelength
LED Source
Optionsc
LED Arrays
Single Color LEDs
250 nmLED250J
(1 mW Min)
---------
255 nmLED255W
(0.4 mW)
---------
LED255J
(1 mW Min)
260 nmLED260W
(1 mW)
---------
LED260J
(1 mW Min)
265 nmLED265W2
(1.6 mW)
--M265D2
(10 mW Min)
M265L3
(10 mW Min)
-----
M265D3
(24 mW Min)
275 nmLED275W
(1.6 mW)
--M275D2
(45 mW Min)
M275L4
(45 mW Min)
-----
LED275J
(1 mW Min)
M275D3
(47.3 mW Min)
280 nmLED280W
(2.3 mW)
---M280L6
(78 mW Min)d
-M280F5
(0.5 mW Min)d
---
285 nmLED285W
(1.6 mW)
--M285D3
(50 mW Min)
------
290 nmLED290W
(1.6 mW)
---------
295 nmLED295W
(1.2 mW)
---------
300 nmLED300W
(1.2 mW)
--M300D3
(26 mW Min)
M300L4
(26 mW Min)
-M300F2
(320 µW)
---
308 nm---M310D1
(38.5 mW Min)d
M310L1
(38.5 mW Min)d
-M310F1
(0.51 mW)d
---
310 nmLED310W
(1.5 mW)
---------
325 nmLED325W2
(1.7 mW)
--M325D3
(25 mW Min)
M325L5
(25 mW Min)
-M325F4
(350 µW)
---
340 nmLED340W
(1.7 mW)
--M340D3
(53 mW Min)
M340L4
(53 mW Min)
-M340F3
(1.06 mW)
---
LED341W
(0.33 mW)
365 nm---M365D2
(1150 mW Min)
M365L3
(880 mW Min)
M365L2
(60 mW)e
M365FP1
(15.5 mW)
SOLIS-365C
(3.0 W)f
Chrolis
(1130 mW)
LIU365A
(31 mW)
M365LP1
(1350 mW Min)
M365LP1
(350 mW)e
4-Wavelength
Source
(85 mW)
375 nmLED375L
(1 mW)
--M375D4
(1270 mW Min)
M375L4
(1270 mW Min)
-M375F2
(4.23 mW)
---
LED370E
(2.5 mW)
385 nmLED385L
(5 mW)
--M385D1
(270 mW Min)
M385L2
(270 mW Min)
M385L2
(90 mW)e
M385F1
(10.7 mW)
SOLIS-385C
(5.8 W)f
Chrolis
(1250 mW)
-
M385L3
(1240 mW Min)
M385L3
(450 mW)e
M385D2
(1650 mW Min)
M385LP1
(1650 mW Min)
M385LP1
(520 mW)e
M385FP1
(23.2 mW)
4-Wavelength
Source
(95 mW)
395 nmLED395L
(6 mW)
--M395D3
(400 mW Min)
M395L4
(400 mW Min)
-M395F3
(6.8 mW)
---
M395D4
(1420 mW Min)
M395L5
(1130 mW Min)
M395FP1
(29.8 mW)
M395LP1
(1420 mW Min)
WavelengthUnmounted
LEDs
Pigtailed LEDsLEDs in
SMT Packages
PCB-
Mounted LEDs
Heatsink-
Mounted LEDs
Collimated LEDs
for Microscopy

(Item # Prefixa)
Fiber-
Coupled LEDs
b
High-Power LEDs
for Microsocopy
Multi-Wavelength
LED Source
Optionsc
LED Arrays
Single Color LEDs
405 nmLED405L
(6 mW)
--M405D2
(1500 mW Min)
M405L4
(1000 mW Min)
M405L3
(600 mW)j
M405F1
(3.7 mW)
SOLIS-405C
(3.9 W)f
Chrolis
(900 mW)
-
M405L4
(510 mW)g
4-Wavelength
Source

(290 mW)
LED405E
(10 mW)
M405LP1
(1200 mW Min)
M405LP1
(450 mW)e
M405FP1
(24.3 mW)
415 nm---M415D2
(1640 mW Min)
M415L4
(1310 mW Min)
-M415F3
(21.3 mW)
SOLIS-415C
(5.8 W)f
--
M415LP1
(1640 mW Min)
420 nm--------Chrolis
(710 mW)
-
4-Wavelength
Source
(95 mW)
430 nmLED430L
(8 mW)
--M430D3
(529.2 mW Min)d
M430L5
(529.2 mW Min)d
-M430F1
(7.5 mW)d
---
445 nm-------SOLIS-445C
(5.4 W)f
--
450 nmLED450L
(7 mW)
-LEDS450
(250 mW)
M450D3
(1850 mW Min)
M450LP1
(1850 mW Min)
-----
455 nm---M455D3
(1150 mW Min)
M455L4
(1150 mW Min)
M455L3
(400 mW)h
M455F3
(24.5 mW)
-4-Wavelength
Source
(310 mW)
-
M455L4
(490 mW)e
465 nmLED465E
(20 mW)
---------
470 nmLED470L
(170 mW)
EP470S04
(18 mW Min)
-M470D3
(760 mW Min)
M470L4
(760 mW Min)
M470L4
(330 mW)e
M470F3
(21.8 mW)
SOLIS-470C
(3.0 W)f
4-Wavelength
Source
(250 mW)
LIU470A
(253 mW)
EP470S10
(100 mW Min)
475 nm--------Chrolis
(630 mW)
-
490 nmLED490L
(3 mW)
--M490D3
(205 mW Min)
M490L4
(205 mW Min)
-M490F3
(3.1 mW)
-Chrolis
(120 mW)
-
4-Wavelength
Source
(50 mW)
505 nmLED505L
(4 mW)
--M505D2
(400 mW Min)
M505L4
(400 mW Min)
M505L3
(150 mW)e
M505F3
(11.7 mW)
SOLIS-505C
(1.0 W)f
4-Wavelength
Source
(170 mW)
-
M505D3
(400 mW Min)
M505L4
(170 mW)e
525 nmLED525E
(2.6 mW Max)
------SOLIS-525C
(2.4 W)f
Chrolis
(180 mW)
LIU525A
(111 mW)
LED525L
(4 mW)
LED528EHP
(7 mW)
530 nm---M530D3
(370 mW Min)
M530L4
(370 mW Min)
M530L4
(160 mW)e
M530F2
(9.6 mW)
-4-Wavelength
Source
(100 mW)
-
545 nmLED545L
(2.4 mW CW, 8.7 mW Pulsed)
---------
554 nm---MINTD3
(650 mW Min)
MINTL5
(650 mW Min)
-MINTF4
(28 mW)
---
562 nmLED560L
(0.15 mW)d
---------
565 nm---M565D2
(880 mW Min)
M565L3
(880 mW Min)
-M565F3
(13.5 mW)
SOLIS-565C
(3.2 W)f
Chrolis
(350 mW)
-
4-Wavelength
Source
(106 mW)
570 nmLED570L
(0.3 mW)
---------
590 nmLED590L
(2 mW)
EP590S04
(3.5 mW Min)
-M590D3
(230 mW Min)
M590L4
(230 mW Min)
M590L3
(60 mW)e
M590F3
(4.6 mW)
SOLIS-590C
(350 mW)f
Chrolis
(140 mW)
LIU590A
(109 mW)
LED591E
(2 mW)
EP590S10
(18 mW Min)
M590L4
(100 mW)e
4-Wavelength
Source
(65 mW)
595 nm---M595D3
(820 mW Min)
M595L4
(820 mW Min)
-M595F2
(11.5 mW)
SOLIS-595C
(700 mW)f
--
WavelengthUnmounted
LEDs
Pigtailed LEDsLEDs in
SMT Packages
PCB-
Mounted LEDs
Heatsink-
Mounted LEDs
Collimated LEDs
for Microscopy

(Item # Prefixa)
Fiber-
Coupled LEDs
b
High-Power LEDs
for Microsocopy
Multi-Wavelength
LED Source
Optionsc
LED Arrays
Single Color LEDs
600 nmLED600L
(3 mW)
---------
610 nmLED610L
(8 mW)
---------
617 nm---M617D2
(600 mW Min)
M617L3
(600 mW Min)
M617L3
(230 mW)e
M617F2
(13.2 mW)
SOLIS-617C
(1.5 mW)f
4-Wavelength
Source
(210 mW)
-
M617D3
(660 mW Min)
M617L4
(660 mW Min)
M617L4
(280 mW)e
620 nm-------SOLIS-620D
(3.47 W)f
--
625 nmLED625L
(12 mW)
--M625D3
(700 mW Min)
M625L4
(700 mW Min)
M625L3
(270 mW)e
M625F1
(17.5 mW)
-Chrolis
(490 mW)
-
M625L4
(490 mW)e
4-Wavelength
Source
(240 mW)
630 nmLED630L
(16 mW)
--------LIU630A
(208 mW)
635 nmLED631E
(4 mW)
---------
LED635L
(170 mW)
639 nmLED630E
(7.2 mW)
---------
645 nmLED645L
(16 mW)
---------
660 nmLED660L
(13 mW)
--M660D2
(940 mW Min)
M660L4
(940 mW Min)
M660L4
(400 mW)e
M660F1
(15.5 mW)
SOLIS-660C
(2.0 W)f
4-Wavelength
Source
(210 mW)
-
670 nmLED670L
(12 mW)
---------
680 nmLED680L
(8 mW)
--M680D2
(180 mW Min)
M680L4
(180 mW Min)
-M680F3
(2.7 mW)
---
700 nm-EP700S04
(5 mW Min)
-M700D2
(80 mW Min)
M700L4
(80 mW Min)
-M700F3
(1.7 mW)
---
EP700S10
(30 mW Min)
730 nm---M730D3
(540 mW Min)
M730L5
(540 mW Min)
-----
740 nm------M740F2
(6.0 mW)
SOLIS-740C
(2.0 W)f
--
750 nmLED750L
(18 mW)
---------
760 nmLED760L
(24 mW)
---------
770 nmLED770L
(22 mW)
---------
780 nmLED780E
(18 mW)
--M780D2
(200 mW Min)
M780L3
(200 mW Min)
M780L3
(130 mW)e
M780F2
(7.5 mW)
-Chrolis
(40 mW)
LIU780A
(315 mW)
LED780L
(22 mW)
M780D3
(800 mW Min)
M780LP1
(800 mW Min)
800 nmLED800L
(20 mW)
---------
810 nmLED810L
(22 mW)
EP810S04
(16 mW Min)
-M810D2
(325 mW Min)
M810L3
(325 mW Min)
M810L3
(210 mW)e
M810F2
(6.5 mW)
---
EP810S10
(90 mW Min)
M810D3
(363 mW Min)
M810L4
(363 mW Min)
830 nmLED830L
(22 mW)
---------
840 nmLED840L
(22 mW)
---------
850 nmLED851L
(13 mW)
--M850D2
(900 mW Min)
M850L3
(900 mW Min)
M850L3
(330 mW)e
M850F3
(8.6 mW Min)d
SOLIS-850C
(2.7 W)f
-LIU850A
(322 mW)
M850D3
(1400 mW)
M850LP1
(1400 mW Min)
870 nmLED870E
(22 mW)
---------
LED870L
(24 mW)
880 nm---M880D2
(300 mW Min)
M880L3
(300 mW Min)
-M880F2
(3.4 mW)
---
890 nmLED890L
(12 mW)
---------
910 nmLED910L
(10 mW)
---------
LED910E
(12 mW)
930 nmLED930L
(15 mW)
--------
940 nmLED940E
(18 mW)
--M940D2
(800 mW Min)
M940L3
(800 mW Min)
M940L3
(320 mW)e
M940F3
(14.2 mW)
SOLIS-940C
(2.5 W)f
--
970 nmLED970L
(5 mW)
--M970D3
(600 mW Min)
M970L4
(600 mW Min)
-M970F3
(8.1 mW)
---
WavelengthUnmounted
LEDs
Pigtailed LEDsLEDs in
SMT Packages
PCB-
Mounted LEDs
Heatsink-
Mounted LEDs
Collimated LEDs
for Microscopy

(Item # Prefixa)
Fiber-
Coupled LEDs
b
High-Power LEDs
for Microsocopy
Multi-Wavelength
LED Source
Optionsc
LED Arrays
Single Color LEDs
1050 nmLED1050E
(2.5 mW)
--M1050D1
(50 mW Min)
M1050L2
(50 mW Min)
-----
LED1050L
(4 mW)
M1050D3
(160 mW Min)
M1050L4
(160 mW Min)
M1050F3
(3 mW)
LED1050L2
(8 mW)d
---
1070 nmLED1070L
(4 mW)
---------
LED1070E
(7.5 mW)
1085 nmLED1085L
(5 mW)
---------
1100 nm---M1100D1
(168 mW Min)d
M1100L1
(168 mW Min)d
-M1100F1
(5.4 mW)d
---
1200 nmLED1200E
(2.5 mW)
--M1200D2
(30 mW Min)
M1200L3
(30 mW Min)
-----
LED1200L
(5 mW)
1300 nmLED1300E
(2 mW)
--M1300D2
(25 mW Min)
M1300L3
(25 mW Min)
-----
LED1300L
(3.5 mW)
1450 nmLED1450E
(2 mW)
--M1450D2
(31 mW Min)
M1450L3
(31 mW Min)
-----
LED1450L
(5 mW)
1550 nmLED1550E
(2 mW)
--M1550D2
(31 mW Min)
M1550L3
(31 mW Min)
-----
LED1550L
(4 mW)
1600 nmLED1600L
(2 mW)
---------
1650 nmLED1600P
(1.2 mW)
--M1650D2
(13 mW Min)
M1650L4
(13 mW Min)
-----
1750 nmLED1700P
(1.2 mW
Quasi-CW,
30 mW Pulsed)
---------
1850 nmLED1800P
(0.9 mW
Quasi-CW,
20 mW Pulsed)
---------
1950 nmLED1900P
(1.0 mW
Quasi-CW,
25 mW Pulsed)
---------
2050 nmLED2050P
(1.1 mW
Quasi-CW,
28 mW Pulsed)
---------
2350 nmLED2350P
(0.8 mW
Quasi-CW,
16 mW Pulsed)
---------
2700 nmLED2700W
(0.15 mW
Quasi-CW,
1.0 mW
Pulsed)
---------
2800 nmLED2800W
(0.3 mW
Quasi-CW,
2.0 mW
Pulsed)
---------
3400 nmLED3400W
(0.3 mW
Quasi-CW,
2.0 mW
Pulsed)
---------
3800 nmLED3800W
(0.18 mW
Quasi-CW,
1.5 mW
Pulsed)
---------
4200 nmLED4300P
(0.03 mW
Quasi-CW,
0.2 mW Pulsed)
---------
4300 nmLED4300W
(0.18 mW
Quasi-CW,
1.5 mW
Pulsed)
---------
4500 nmLED4600P
(0.006 mW
Quasi-CW,
0.12 mW Pulsed)
---------
WavelengthUnmounted
LEDs
Pigtailed LEDsLEDs in
SMT Packages
PCB-
Mounted LEDs
Heatsink-
Mounted LEDs
Collimated LEDs
for Microscopy

(Item # Prefixa)
Fiber-
Coupled LEDs
b
High-Power LEDs
for Microsocopy
Multi-Wavelength
LED Source
Optionsc
LED Arrays
Multi-Color, Broadband, and White LEDs
455 nm (12.5%i) and 640 nm---MPRP1D2
(275 mW Min)
MPRP1L4
(275 mW Min)
-----
572 nm
and 625 nm
LEDGR
(0.09 mW
and 0.19 mW)
---------
588 nm and 617 nmLEDRY
(0.09 mW
and 0.19 mW)
---------
467.5 nm,
525 nm,
and 627.5 nm
LEDRGBE
(5.8 mW,
6.2 mW,
and 3.1 mW)
---------
430 - 660 nm
(White)
LEDWE-15
(13 mW)
---------
LEDW7E
(15.0 mW)
LEDW25E
(15.0 mW)
6500 K
(Cold White)
---MCWHD5
(930 mW Min)
MCWHL7
(930 mW Min)
--SOLIS-1C
(3.3 W)f
--
MCWHD6
(942 mW Min)d
MCWHLP2
(942 mW Min)d
MCWHD4
(990 mW Min)
MCWHL6
(990 mW Min)
MCWHL5
(340 mW)h
MCWHD3
(2350 mW Min)
MCWHLP1
(2350 mW Min)
MCWHL6
(354 mW)e
6200 K
(Cold White)
------MCWHF2
(27.0 mW)
---
5000 K
(Cold White)
--LEDSW50
(110 mW)
-------
4600 - 9000 K
(Cold White)
---------LIUCWHA
(250 mW)
4000 K
(Warm White)
--LEDSW40
(115 mW)
---MWWHF2
(23.1 mW)
---
3000 K
(Warm White)
--LEDSW30
(100 mW)
MWWHD3
(2000 mW Min)
MWWHL4
(570 mW Min)
--SOLIS-2C
(3.2 W)f
--
MWWHLP1
(2000 mW Min)
5700 K
(Day Light White)
-------SOLIS-3C
(3.5 W)
--
470 - 850 nm
(Broadband)
---MBB1D1
(70 mW Min)
MBB1L3
(70 mW Min)
-MBB1F1
(1.2 mW)
---
770 nm, 860 nm, & 940 nm
(Broadband)
---MBB2D1
(740 mW Min)
MBB2L1
(650 mW Min)
-----
MBB2LP1
(740 mW Min)
  • これらのコリメートLEDは、以下の顕微鏡の標準ポートならびに落射照明用ポートに取り付けることができます:Olympus BX/IX(型番末尾:-C1)、Leica DMI(型番末尾:-C2)、Zeiss Axioskop(型番末尾:-C4)、Nikon Eclipse(バヨネットマウント、型番末尾:-C5)
  • コア径Ø400 µm、NA 0.39のマルチモードファイバを使用した際の典型出力
  • 当社の多波長LED光源は、対応可能な波長のLEDを組み合わせて使用できます。
  • 25℃で測定
  • Leica DMI用コリメーターパッケージ(型番末尾:-C2)に使用したLEDの典型値
  • これらのLEDの最大電流時におけるコリメート出力の最小出力 コリメート用レンズは各LEDに取付け済み
  • Olympus BX/IX用コリメーターパッケージ(型番末尾:-C1)に使用したLEDの典型値
  • Nikon Eclipse用コリメーターパッケージ(型番末尾:-C5)に使用したLEDの典型値
  • 400 nm~525 nmのスペクトルの青い領域で放射されるLEDの強度(%)
  • Zeiss Axioskop用コリメーターパッケージ(型番末尾:-C4)に使用したLEDの典型値

DUV(深紫外)LED(265~340 nm)

当社の深紫外LEDは、動作中高強度のUV光を放射します。UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。UV光に肌や身体をさらさないようにしてください。

Item #Nominal
Wavelengtha,b
LED Output Powerb,cBandwidth
(FWHM)
IrradiancedMaximum
Current
(CW)
Forward
Voltagec
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M265D2265 nm10 mW12 mW11 nm-350 mA6.8 V130°1 mm x 1 mm2.4 mm
M265D3265 nm24 mW35 mW6.8 nm0.47 µW/mm2350 mA6.0 V120º3.5 mm x 3.5 mm1.6 mm
M275D2275 nm45 mW80 mW11 nm0.8 µW/mm2700 mA7.3 V118°2 mm x 2 mm1.6 mm
M275D3275 nm47.3 mWe68.3 mWe10 nme0.5 µm/mm2 e300 mAe12 Ve120°e2.7 mm x 3.3 mm1.6 mm
M285D3285 nm50 mW70 mW13 nm0.7 µW/mm2500 mA5.9 V120°1 mm x 1 mm1.6 mm
M300D3300 nm26 mW32 mW20 nm0.3 µW/mm2350 mA8.0 V130°1 mm x 1 mm1.6 mm
M310D1310 nm38.5 mWe56.5 mWe30 nme0.76 µW/mm2 e600 mAe5 Ve120°e,f1 mm x 1 mm1.6 mm
M325D3325 nm25 mW35 mW12 nm0.44 µW/mm2 (Max)600 mA5.2 V120°1 mm x 1 mm1.6 mm
M340D3340 nm53 mW60 mW11 nm2.22 µW/mm2700 mA4.6 V110°1 mm x 1 mm2.4 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • 最大電流での駆動時
  • 放射照度はLEDから200 mmの距離で測定されています。特記なき場合は典型値。
  • 25℃で測定
  • 350 mAでの駆動時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M265D2 Support Documentation
M265D2265 nm, 10 mW (Min) LED on Metal-Core PCB, 350 mA
¥74,177
Lead Time
M265D3 Support Documentation
M265D3265 nm, 24 mW (Min) LED on Metal-Core PCB, 350 mA
¥98,800
5-8 Days
M275D2 Support Documentation
M275D2275 nm, 45 mW (Min) LED on Metal-Core PCB, 700 mA
¥31,031
Today
M275D3 Support Documentation
M275D3275 nm, 47.3 mW (Min) LED on Metal-Core PCB, 300 mA
¥18,157
5-8 Days
M285D3 Support Documentation
M285D3285 nm, 50 mW (Min) LED on Metal-Core PCB, 500 mA
¥67,473
5-8 Days
M300D3 Support Documentation
M300D3300 nm, 26 mW (Min) LED on Metal-Core PCB, 350 mA
¥47,548
5-8 Days
M310D1 Support Documentation
M310D1308 nm, 38.5 mW (Min) LED on Metal-Core PCB, 600 mA
¥58,657
5-8 Days
M325D3 Support Documentation
M325D3325 nm, 25 mW (Min) LED on Metal-Core PCB, 600 mA
¥63,050
5-8 Days
M340D3 Support Documentation
M340D3340 nm, 53 mW (Min) LED on Metal-Core PCB, 700 mA
¥26,306
5-8 Days

UV LED(365~405 nm)

UV LEDは、動作中高強度のUV光を放射します。UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。UV光に肌や身体をさらさないようにしてください。

Item #Nominal
Wavelengtha,b
LED Output PowerbBandwidth
(FWHM)
Irradiance
(Typical)c
Maximum
Current
(CW)
Forward
Voltage
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M365D2365 nm1150 mWe1400 mWe9 nm17.6 µW/mm21700 mA4.0 V120°1.4 mm x 1.4 mm2.4 mm
M375D4375 nm1270 mWf1540 mWf9 nm19.2 µW/mm21400 mA3.6 V130°1 mm x 1 mm2.4 mm
M385D1385 nm270 mWf430 mWf10 nm11.8 µW/mm2700 mA4.3 V120°1 mm x 1 mm1.6 mm
M385D2385 nm1650 mWf1830 mWf12 nm23.3 µW/mm21700 mA3.9 V120°1.4 mm x 1.4 mm2.4 mm
M395D3395 nm400 mWf535 mWf16 nm6.7 µW/mm2500 mA4.5 V126°1 mm x 1 mm2.4 mm
M395D4395 nm1420 mWf2050 mWf11 nm22.8 µW/mm21400 mA4.0 V120°2.5 mm x 2.5 mm2.4 mm
M405D2405 nm1500 mWf1700 mWf12 nm24.6 µW/mm21400 mA3.45 V120°1.4 mm x 1.4 mm2.5 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • 放射照度はLEDから200 mmの距離で測定されています。
  • 500 mAでの駆動時
  • 1000 mAでの駆動時
  • 最大電流での駆動時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M365D2 Support Documentation
M365D2365 nm, 1150 mW (Min) LED on Metal-Core PCB, 1700 mA
¥26,306
Today
M375D4 Support Documentation
M375D4375 nm, 1270 mW (Min) LED on Metal-Core PCB, 1400 mA
¥7,586
5-8 Days
M385D1 Support Documentation
M385D1385 nm, 270 mW (Min) LED on Metal-Core PCB, 700 mA
¥21,382
5-8 Days
M385D2 Support Documentation
M385D2385 nm, 1650 mW (Min) LED on Metal-Core PCB, 1700 mA
¥26,306
5-8 Days
M395D3 Support Documentation
M395D3395 nm, 400 mW (Min) LED on Metal-Core PCB, 500 mA
¥17,726
Today
M395D4 Support Documentation
M395D4395 nm, 1420 mW (Min) LED on Metal-Core PCB, 1400 mA
¥26,306
5-8 Days
M405D2 Support Documentation
M405D2405 nm, 1500 mW (Min) LED on Metal-Core PCB, 1400 mA
¥26,306
5-8 Days

単色可視光(短波長)LED(415~565 nm)

415 nm(バイオレット)および430 nm(バイオレット)LEDは、動作中高強度のUV光を放射します。UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。また、皮膚や体の他の部分がUV光に晒されないようにご注意ください。

Item #Nominal
Wavelengtha,b,c
LED Output Powerb,dBandwidth
(FWHM)
Irradiance
(Typical)e
Maximum
Current
(CW)
Forward
Voltaged
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M415D2415 nm1640 mW1940 mW14 nm19.5 µW/mm22000 mA3.15 V138°1.4 mm x 1.4 mm2.4 mm
M430D3430 nm529.2 mWf757.6 mWf17 nm25.7f µW/mm2500 mA3.66 Vf126°f,g1 mm x 1 mm2.4 mm
M450D3450 nm1850 mW2100 mW18 nm35.6 µW/mm22000 mA3.5 V120°1.5 mm x 1.5 mm1.6 mm
M455D3455 nm1150 mW1445 mW18 nm32 µW/mm21000 mA3.25 V80°1 mm x 1 mm1.6 mm
M470D3470 nm760 mW965 mW26 nm19.9 µW/mm21000 mA3.2 V80°1 mm x 1 mm1.6 mm
M490D3490 nm205 mW240 mW26 nm2.5 µW/mm2350 mA3.8 V128°1 mm x 1 mm2.4 mm
M505D2505 nm400 mW440 mW30 nm11.1 µW/mm21000 mA3.3 V80°1 mm x 1 mm1.6 mm
M505D3505 nm400 mW520 mW37 nm5.94 µW/mm21000 mA3.5 V130°1 mm x 1 mm1.6 mm
M530D3530 nm370 mW480 mW35 nm9.46 µW/mm21000 mA3.6 V80°1 mm x 1 mm1.6 mm
MINTD3554 nm650 mW815 mW-12.4 µW/mm21225 mA3.5 V120°1 mm x 1 mm2.4 mm
M565D2h565 nm880 mW979 mW104 nm11.7 µW/mm21000 mA3.1 V (Max)125°1 mm x 1 mm1.6 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • この公称波長は各LEDからの光に対して人間の目が最も明るく感じる波長です。可視光LEDの公称波長は、分光器で測定したピーク波長とは一致しない場合があります。
  • 最大電流での駆動時
  • 放射照度はLEDから200 mmの距離で測定されています。
  • 25 °Cで測定
  • 100 mAでの駆動時
  • このLEDは蛍光体変換型であるため、デューティ比50%以下で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M415D2 Support Documentation
M415D2415 nm, 1640 mW (Min) LED on Metal-Core PCB, 2000 mA
¥9,654
Today
M430D3 Support Documentation
M430D3NEW!430 nm, 529.2 mW (Min) LED on Metal-Core PCB, 500 mA
¥10,804
5-8 Days
M450D3 Support Documentation
M450D3450 nm, 1850 mW (Min) LED on Metal-Core PCB, 2000 mA
¥9,073
5-8 Days
M455D3 Support Documentation
M455D3455 nm, 1150 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,637
Today
M470D3 Support Documentation
M470D3470 nm, 760 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,637
Lead Time
M490D3 Support Documentation
M490D3490 nm, 205 mW (Min) LED on Metal-Core PCB, 350 mA
¥10,058
Today
M505D2 Support Documentation
M505D2505 nm, 440 mW (Typ.) LED on Metal-Core PCB, 1000 mA
¥7,498
Lead Time
M505D3 Support Documentation
M505D3505 nm, 520 mW (Typ.) LED on Metal-Core PCB, 1000 mA
¥9,637
5-8 Days
M530D3 Support Documentation
M530D3530 nm, 370 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,637
5-8 Days
MINTD3 Support Documentation
MINTD3554 nm, 650 mW (Min) LED on Metal-Core PCB, 1225 mA
¥16,068
5-8 Days
M565D2 Support Documentation
M565D2565 nm, 880 mW (Min) LED on Metal-Core PCB, 1000 mA
¥8,159
Today

単色可視光(長波長)LED(590~730 nm)

Item #Nominal
Wavelengtha,b,c
LED Output Powerb,dBandwidth
(FWHM)
Irradiance
(Typical)e
Maximum
Current
(CW)
Forward
Voltaged
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M590D3590 nm230 mW300 mW15 nm6.0 µW/mm21000 mA2.5 V80°1 mm x 1 mm1.6 mm
M595D3f595 nm820 mW1217 mW64 nm13.5 µW/mm21500 mA3.0 V120°2.9 mm x 2.9 mm2.4 mm
M617D2617 nm600 mW650 mW18 nm15.7 µW/mm21000 mA2.2 V80°1 mm x 1 mm1.6 mm
M617D3617 nm660 mW860 mW16 nm19.86 µW/mm21000 mA2.6 V80°1 mm x 1 mm1.6 mm
M625D3625 nm700 mW920 mW17 nm21.9 µW/mm21000 mA2.5 V80°1 mm x 1 mm1.6 mm
M660D2660 nm940 mW1050 mW20 nm20.88 µW/mm21200 mA2.6 V120°1.5 mm x 1.5 mm1.6 mm
M680D2680 nm180 mW210 mW22 nm14.5 µW/mm2600 mA2.5 V18°1 mm x 1 mm2.4 mm
M700D2700 nm80 mW125 mW20 nm1.0 µW/mm2500 mA2.7 V128°1 mm x 1 mm2.4 mm
M730D3730 nm540 mW680 mW40 nm13.1 µW/mm21000 mA2.9 V80°1 mm x 1 mm1.6 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • この公称波長は各LEDからの光に対して人間の目が最も明るく感じる波長です。可視光LEDの公称波長は、分光器で測定したピーク波長とは一致しない場合があります。
  • 最大電流での駆動時
  • 放射照度はLEDから200 mmの距離で測定されています。
  • このLEDは蛍光体変換型であるため、デューティ比50%以下で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M590D3 Support Documentation
M590D3590 nm, 230 mW (Min) LED on Metal-Core PCB, 1000 mA
¥8,837
5-8 Days
M595D3 Support Documentation
M595D3595 nm, 820 mW (Min) LED on Metal-Core PCB, 1500 mA
¥11,050
5-8 Days
M617D2 Support Documentation
M617D2617 nm, 600 mW (Min) LED on Metal-Core PCB, 1000 mA
¥5,758
5-8 Days
M617D3 Support Documentation
M617D3617 nm, 660 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,373
5-8 Days
M625D3 Support Documentation
M625D3625 nm, 700 mW (Min) LED on Metal-Core PCB, 1000 mA
¥9,373
Today
M660D2 Support Documentation
M660D2660 nm, 940 mW (Min) LED on Metal-Core PCB, 1200 mA
¥9,073
Today
M680D2 Support Documentation
M680D2Customer Inspired! 680 nm, 180 mW (Min) LED on Metal-Core PCB, 600 mA
¥10,761
5-8 Days
M700D2 Support Documentation
M700D2700 nm, 80 mW (Min) LED on Metal-Core PCB, 500 mA
¥10,761
5-8 Days
M730D3 Support Documentation
M730D3730 nm, 540 mW (Min) LED on Metal-Core PCB, 1000 mA
¥10,043
5-8 Days

赤外LED(780~1650 nm)

Item #Nominal
Wavelengtha,b
LED Output Powerb,cBandwidth
(FWHM)
Irradiance
(Typical)d
Maximum
Current
(CW)
Forward
Voltagec
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
M780D2780 nm200 mW300 mW28 nm47.3 µW/mm2800 mA2.0 V20°1 mm x 1 mm2.4 mm
M780D3780 nm800 mW950 mW30 nm13.3 µW/mm2800 mA7.8 V120°Ø3 mm
(3 Emitters)
1.6 mm
M810D2810 nm325 mW375 mW25 nm61.8 µW/mm2500 mA3.6 V20°1 mm x 1 mm1.6 mm
M810D3810 nm363 mW542 mW32 nm23.7 µW/mm21000 mA3.55 V80°1 mm x 1 mm2.4 mm
M850D2850 nm900 mW1100 mW30 nm22.9 µW/mm21200 mA2.95 V90°1 mm x 1 mm1.6 mm
M850D3850 nm1400 mW1600 mW30 nm19.4 µW/mm21500 mA3.85 V150°1 mm x 1 mm1.6 mm
M880D2880 nm300 mW350 mW50 nm5.6 µW/mm21000 mA1.7 V132°1 mm x 1 mm2.4 mm
M940D2940 nm800 mW1000 mW37 nm19.1 µW/mm21000 mA2.75 V90°1 mm x 1 mm1.6 mm
M970D3970 nm600 mW720 mW60 nm7.4 µW/mm21000 mA1.9 V130°1 mm x 1 mm2.4 mm
M1050D11050 nm50 mW70 mW60 nm1.9 µW/mm2700 mA1.5 V120°1 mm x 1 mm2.4 mm
M1050D31050 nm160 mW210 mW37 nm3.7 µW/mm2600 mA1.4 V128°1 mm x 1 mm2.4 mm
M1100D11100 nm168 mWe252 mWe50 nme18.1 µW/mm2 e1000 mAe1.4 Ve18°e1 mm x 1 mm2.4 mm
M1200D21200 nm30 mW35 mW80 nm0.7 µW/mm2700 mA1.4 V134°1 mm x 1 mm2.4 mm
M1300D21300 nm25 mW30 mW80 nm0.6 µW/mm2500 mA1.4 V134°1 mm x 1 mm2.4 mm
M1450D21450 nm31 mW36 mW80 nm0.4 µW/mm2700 mA1.15 V136°1 mm x 1 mm2.4 mm
M1550D21550 nm31 mW36 mW102 nm0.5 µW/mm21000 mA1.35 V136°1 mm x 1 mm2.4 mm
M1650D21650 nm13 mW16 mW120 nm1.2 µW/mm2600 mA1.1 V20°1 mm x 1 mm2.4 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • 最大電流での駆動時
  • 放射照度はLEDから200 mmの距離で測定されています。
  • 25℃で測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
M780D2 Support Documentation
M780D2780 nm, 200 mW (Min) LED on Metal-Core PCB, 800 mA
¥8,159
5-8 Days
M780D3 Support Documentation
M780D3780 nm, 800 mW (Min) LED on Metal-Core PCB, 800 mA
¥14,630
5-8 Days
M810D2 Support Documentation
M810D2810 nm, 325 mW (Min) LED on Metal-Core PCB, 500 mA
¥8,792
5-8 Days
M810D3 Support Documentation
M810D3810 nm, 363 mW (Min) LED on Metal-Core PCB, 1000 mA
¥11,050
5-8 Days
M850D2 Support Documentation
M850D2850 nm, 900 mW (Min) LED on Metal-Core PCB, 1200 mA
¥8,159
5-8 Days
M850D3 Support Documentation
M850D3850 nm, 1400 mW (Min) LED on Metal-Core PCB, 1500 mA
¥15,896
5-8 Days
M880D2 Support Documentation
M880D2880 nm, 300 mW (Min) LED on Metal-Core PCB, 1000 mA
¥8,159
5-8 Days
M940D2 Support Documentation
M940D2940 nm, 800 mW (Min) LED on Metal-Core PCB, 1000 mA
¥8,159
5-8 Days
M970D3 Support Documentation
M970D3970 nm, 600 mW (Min) LED on Metal-Core PCB, 1000 mA
¥10,344
Today
M1050D1 Support Documentation
M1050D11050 nm, 50 mW (Min) LED on Metal-Core PCB, 700 mA
¥9,637
5-8 Days
M1050D3 Support Documentation
M1050D31050 nm, 160 mW (Min) LED on Metal-Core PCB, 600 mA
¥23,032
Today
M1100D1 Support Documentation
M1100D11100 nm, 168 mW (Min) LED on Metal-Core PCB, 1000 mA
¥25,219
5-8 Days
M1200D2 Support Documentation
M1200D2Customer Inspired! 1200 nm, 30 mW (Min) LED on Metal-Core PCB, 700 mA
¥17,726
5-8 Days
M1300D2 Support Documentation
M1300D2Customer Inspired! 1300 nm, 25 mW (Min) LED on Metal-Core PCB, 500 mA
¥17,726
5-8 Days
M1450D2 Support Documentation
M1450D21450 nm, 31 mW (Min) LED on Metal-Core PCB, 700 mA
¥13,293
5-8 Days
M1550D2 Support Documentation
M1550D2Customer Inspired! 1550 nm, 31 mW (Min) LED on Metal-Core PCB, 1000 mA
¥17,726
Today
M1650D2 Support Documentation
M1650D21650 nm, 13 mW (Min) LED on Metal-Core PCB, 600 mA
¥24,825
5-8 Days

紫色LED(455 nm / 640 nm)

当社のデュアルピークLEDは、植物育成など赤と青の両方のスペクトルを必要とする照明用として設計されています。この紫色LEDは、光合成を促進するために、455 nmと640 nmの2波長にピークがあります(光合成色素の吸収ピークとLEDのスペクトルとの比較についてはこちらのグラフをご覧ください)。また植物が均一に成長できるよう、発光スペクトルの赤色と青色の強度比はLEDの寿命を通じて維持されるように設計されています。

Item #Nominal
Wavelengtha,b
LED Output Powerb,cBandwidth
(FWHM)
Irradiance
(Typical)d
Maximum
Current
(CW)
Forward
Voltagec
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
MPRP1D2e455 nm (12.5%f)
/ 640 nm
275 mW325 mWN/A3.7 µW/mm2300 mA3.1 V115°1 mm x 2 mm1.6 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • 最大電流での駆動時
  • 放射照度はLEDから200 mmの距離で測定されています。
  • このLEDは蛍光体変換型であるため、デューティ比50%以下で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
  • LEDから放射される青色スペクトル(400 nm~525 nm)の強度の割合(%)。詳細は波長をクリックしてご覧ください。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MPRP1D2 Support Documentation
MPRP1D2455 nm (12.5%) / 640 nm, 275 mW (Min) LED on Metal-Core PCB, 300 mA
¥5,655
5-8 Days

白色LED(400~700 nm)

当社のウォームホワイト、ニュートラルホワイト、コールドホワイトの各LEDは数百nmにわたる広いスペクトルを有します。LEDの色の違いは相関色温度(色が最も近い黒体放射の温度)で表すことができます。一般に、ウォームホワイトLEDはタングステン光源に似たスペクトルをもちますが、コールドホワイトLEDでは青色のスペクトル成分が多くなります。ニュートラルホワイトLEDは、可視域においてウォームホワイトやコールドホワイトよりも均一な照明スペクトルをもちます。コールドホワイトLEDはウォームホワイトLEDに比べてほとんどの波長で強度が高いため、蛍光顕微鏡やホワイトバランス調整のできるカメラなどに適しています。ニュートラルホワイトLEDは植物育成などに適しています。

Item #Correlated Color
Temperaturea,b
LED Output Powerb,cBandwidth
(FWHM)
Irradiance
(Typical)d
Maximum
Current
(CW)
Forward
Voltagec
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
MWWHD3e3000 K2000 mW2300 mWN/A37.0 µW/mm2700 mA11.7 V125°3.5 mm x 3.5 mm1.6 mm
MNWHD2e4900 K740 mW880 mWN/A7.7 µW/mm21225 mA2.9 V150°1 mm x 1 mm2.4 mm
MCWHD5e6500 K930 mW1370 mWN/A25.9 µW/mm21300 mA3.3 V80°1 mm x 1 mm1.6 mm
MCWHD6e6500 K942 mW1353 mWN/A11.8 µW/mm21300 mA4.51 V150°1 mm x 1 mm1.6 mm
MCWHD4e6500 K990 mW1430 mWN/A25.0 µW/mm21200 mA2.8 V120°1 mm x 1 mm2.4 mm
MCWHD3e6500 K2350 mW2700 mWN/A41.3 µW/mm2700 mA11.7 V125°3.5 mm x 3.5 mm1.6 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • 最大電流での駆動時
  • 放射照度はLEDから200 mmの距離で測定されています。
  • LEDの広帯域発光は蛍光体を光励起することで生成されるため、デューティ比50%で10 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MWWHD3 Support Documentation
MWWHD33000 K, 2000 mW (Min) LED on Metal-Core PCB, 700 mA
¥10,761
5-8 Days
MNWHD2 Support Documentation
MNWHD24900 K, 740 mW (Min) LED on Metal-Core PCB, 1225 mA
¥6,206
Today
MCWHD5 Support Documentation
MCWHD56500 K, 930 mW (Min) LED on Metal-Core PCB, 1300 mA
¥8,260
Lead Time
MCWHD6 Support Documentation
MCWHD6NEW!6500 K, 942 mW (Min) LED on Metal-Core PCB, 1300 mA
¥8,091
5-8 Days
MCWHD4 Support Documentation
MCWHD46500 K, 990 mW (Min) LED on Metal-Core PCB, 1200 mA
¥8,060
5-8 Days
MCWHD3 Support Documentation
MCWHD36500 K, 2350 mW (Min) LED on Metal-Core PCB, 700 mA
¥10,761
5-8 Days

広帯域LED

広帯域LEDMBB1Dは、広い波長域にわたり比較的平坦なスペクトルが得られるように設計されています。10 dB帯域幅の範囲は470 nm~850 nmです。広帯域LED MBB2D1のスペクトルは770 nm、860 nm、940 nmあたりにピークがあります。

Item #Wavelengtha,bLED Output Powerb,cBandwidth
(FWHM)
Irradiance
(Typical)d
Maximum
Current
(CW)
Forward
Voltagec
Viewing Angle
(Full Angle
at Half Max)
Emitter SizeMCPCB
Thickness
MinimumTypical
MBB1D1e470 - 850 nm
(10 dB Bandwidth)
70 mW80 mW280 nm0.9 µW/mm2500 mA3.6 V120°1 mm x 1 mm1.6 mm
MBB2D1770 nm, 860 nm & 940 nm
(Peak Wavelengths)
740 mWf1090 mWfN/A13.5 µW/mm2 c,f1000 mAf4.8 Vf120°f1 mm x 1 mm1.6 mm
  • LEDの典型的なスペクトルについては波長をクリックしてご覧ください。
  • 製造工程や、温度、電流などの動作パラメータの違いによって、LEDから出力される実際のスペクトルは変化します。出力されるパワーや公称波長の仕様は参考データとしてご利用ください。
  • 最大電流での駆動時
  • 放射照度はLEDから200 mmの距離で測定されています。
  • LEDの広帯域発光は蛍光体を光励起することで生成されるため、デューティ比50%で1 kHz以上の周波数で変調するとLEDが完全に消灯しない場合があります。1 kHz以上の周波数での変調は、デューティ比を小さくすることで実現できます。例えば、デューティ比を5%とすると10 kHzの変調が可能です。
  • 25℃で測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MBB1D1 Support Documentation
MBB1D1470 - 850 nm Broadband LED, 70 mW (Min) on Metal-Core PCB, 500 mA
¥52,612
Today
MBB2D1 Support Documentation
MBB2D1IR Broadband LED (770 nm, 860 nm & 940 nm), 740 mW (Min) on Metal-Core PCB, 1000 mA
¥58,287
5-8 Days

LED接続ケーブル

 Pin Code
Male M8x1 Connector
PinDescriptionWire Color
1LED AnodeBrown
2LED CathodeWhite
3EEPROM GNDBlack
4EEPROM IOBlue
  • 一方の端に4ピンのM8コネクタ
  • 他方の端に4本の素線
  • 長さ2 m、24 AWGワイヤ

4ピンのM8接続ケーブルは、メタルコアPCB上の高出力LEDを、当社のLEDドライバに接続する際に使用できます。接続可能なLEDドライバは、LEDD1BDC2200DC4100およびDC4104(DC4100 とDC4104にはDC4100-HUBが必要)です。

ピン接続
上図では、オス型コネクタと接続可能なLEDコネクタのリストが掲載されています。 このコネクタは、標準品のM8x1丸型センサーコネクタです。 ピン1と2はLEDへの接続用。なお、このページに掲載されている、LED付きPCB基板には、マウント付きLEDとは異なり、EEPROMが付属しない点にご注意ください。したがってピン3とピン4は未接続としてください。 また、こちらに掲載されているピン配列図は、当社製品以外のLEDドライバには適用できない場合もありますのでご注意ください。

お客様がお持ちの電源をお使いいただく場合には、4ピンメス型M8コネクターケーブル(型番CON8ML-4)もご用意しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAB-LEDD1 Support Documentation
CAB-LEDD1LED接続ケーブル、長さ2 m、M8コネクタ、4本ワイヤ
¥2,237
Today
