顕微鏡スライド&テストターゲット用ホルダ


  • Mount Microscope Slides, Filters, or Test Targets
  • Fixed or Translating Slide Holder Options
  • Slide Clips for Firmly Holding Samples in Place

C4SH01

Multi-Slide Holder Tray

MAX3SLH

Fixed Microscope Slide Holder

Application Idea

The LPSA1 slide holder with a microscope slide mounted on the LPS710 piezo stage.

SLH1

Microscope Slide Clips

XYF2

XY Translation Mount
with Spring Clips

XYF1

XY Translation Mount
with Setscrews

Related Items


Please Wait

特長

  • 顕微鏡用スライドテストターゲットなどの長方形光学素子を取り付け可能
  • 固定式または移動式
    • 固定式スライドホルダ:1個または複数の長方形光学素子取付け用
    • 手動式または電動式スライドホルダ:1軸または2軸移動
  • 様々な取付け方が可能

固定式顕微鏡用スライドホルダ
固定式の顕微鏡用スライドホルダは2種類ご用意しております。固定式スライドホルダMAX3SLHは、顕微鏡用スライドテストターゲットのほかに、幅44.0 mm以上の長方形光学素子も固定できます。このホルダは、当社の3軸フレクシャーステージや、50.8 mm間隔でM6のネジ穴がある移動ステージに直接取り付けることができます。複数枚の顕微鏡用スライドガラスの取付け用としては、スライドホルダC4SH01をご用意しています。1個のホルダに25 mm x 75 mm、厚さ1.1 ± 0.2 mmのスライドガラスを4枚まで取り付けることができ、複数の培地の分析が素早く行えます。また、当社のZ軸ピエゾステージXY走査ステージ(プレートアダプタMLS203P1も取付けられている場合)、イメージングサイトメータなどの一般的なマルチウェルマイクロプレートを使用できる顕微鏡ステージのインサートに直接取り付けることができます。 なお、スライドホルダC4SH01には、当社の26 mm x 76 mmスライドガラスを使用することはできません。

移動式顕微鏡用スライドホルダ
1軸移動式のスライドホルダは、移動量50 mmのXF50/Mと、移動量100 mmのXF100/Mの2種類をご用意しています。2軸マウントも2種類(XYF1/MおよびXYF2/M)ご用意しています。2軸マウントの移動範囲はどちらも50 mm x 30 mmです。移動式の顕微鏡用マウントは、単体で安定した移動が行えるように設計されています。マウントXF50/M、XF100/M、XYF1/Mには、当社の顕微鏡スライドテストターゲットフィルタのほか、幅126.2 mm以下、厚さ4 mm以下の長方形光学素子を取り付けられます。一方、XYF2/Mには、幅75.0 mm~77.0 mm、高さ25.0 mm~77.0 mm、厚さ1.0 mm~1.7 mmの顕微鏡スライトや光学素子を取り付けられます。フィルタや光学素子を固定式のフィルターマウント光学マウントを利用して取り付ける製品として、移動範囲50 mm x 30 mmの2軸移動アダプタXYA1/Mもございます。さらに、顕微鏡用スライドホルダLPSA1/Mの取付けが可能な増幅機構付きピエゾステージLPS710E/Mをご用意しております。これらのステージとスライドホルダを組み合わせて使用することで、コンパクトで設置面積が小さいにもかかわらず、顕微鏡スライドをZ軸方向に長距離に渡って移動させ、精密な焦点調整を行うことができます。スライドホルダLPSA1/Mには顕微鏡スライドやテストターゲットを取り付けられますが、そのほかにも長さ73.1 mm~76.5 mm、厚さ1.4 mm以下、幅25.4 mm以下の長方形の光学素子であれば取り付けられます。

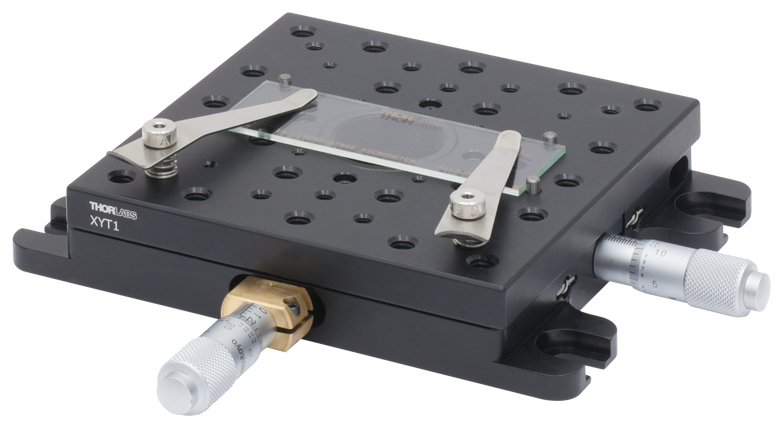

顕微鏡スライド用バネクリップ

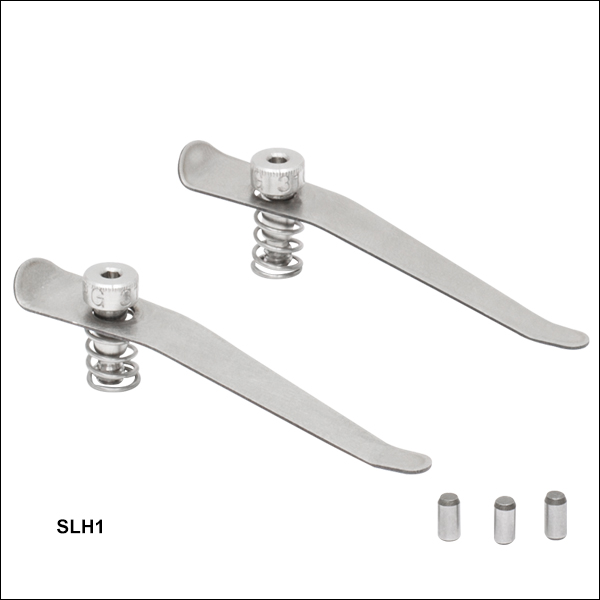

顕微鏡スライド用バネクリップSLH1/Mは、M4タップ穴のあるあらゆるステージに取付け可能で、顕微鏡スライドガラスや様々なサイズのテストターゲットを保持することができます。各クリップの長さは63.7 mm、先端の幅は5.1 mmで、スライドの取り付けが簡単にできるよう360°回転します。付属の3個の位置決めピンを用いて、スライドを移動ステージXYR1/M、およびXYT1/Mの中央開口部上に設置できます。

Figure 1: Vernier scale measuring 76.0
Click to Enlarge

図1: バーニヤ目盛の読み方の例。 赤い矢印はポインタと呼ばれています。 バーニヤ目盛の10が主目盛の1つと一致しているので、このバーニヤ目盛は75.60と読み取れます(どの単位での測定でも同じです)。

バーニヤ目盛の読み方

バーニヤ目盛は、一般に物差しの精密さを向上させるために使用される、均一に分割された目盛(当社の回転マウントの目盛など)です。 バーニヤ目盛は多くの精密測定機器に使用されていますが、中でも良く知られているのはノギスやマイクロメータです。 順バーニヤ目盛では、主目盛とバーニヤ目盛の2つの目盛を並べて使用します。 バーニヤ目盛の間隔は若干(主目盛よりも10%)狭くなっています このため、主目盛上のラインはすべてのバーニヤ目盛上のラインとは一致しません。 バーニヤ目盛の1つのラインだけが主目盛の1つのラインとぴったり一致しますが、これがバーニヤ目盛を読むポイントとなります。

図1~3では、バーニヤ目盛の仕組みについて3つの例をあげて説明しています。 各図において、左側が主目盛で右側の小さい方がバーニヤ目盛です。 これらを読むときには、主目盛で大まかな数値を読み取り、バーニヤ目盛で精密な数値を読み取ります。 こうすることで、標準的なルーラやマイクロメータがより精密なものになります。

バーニヤ目盛の0は「ポインタ」(図1~3で赤い矢印で表示)で、主目盛での読取値を示します。 図1でポインタは75.6のラインで主目盛と一致しています。 これ以外に主目盛と一致しているバーニヤ目盛は10だけであることに注目してください。 バーニヤ目盛の0が主目盛の75.6と一致しているので、図1から読み取れる値は75.60となります(どの単位での測定でも同じです)。

これがバーニヤ目盛の読み方の概要です。 バーニヤ目盛を用いることで簡単に測定機器の精度を向上させることができます。 図2では更に詳しくご説明します。 ここではポインタは主目盛と一致しておらず、75.6のわずか上ですが75.7よりも下にあります。この場合の大まかな読取値は75.6です。 主目盛と初めに一致するバーニヤ目盛は5で、青い矢印で示されています。 バーニヤ目盛は精密に読み取れる最小桁を示し、図2では5が主目盛と一致しているので、精密な測定値は75.65となります。

バーニヤ目盛は主目盛よりも10%小さくなっているので、主目盛を1/10移動させると次のバーニヤ目盛が一致します。 ここで、測定値がバーニヤ目盛の1/10の間にきてしまった場合はどうするのか、という疑問が生じます。 図3ではこれについて説明しています。 上述の通り、ポインタのラインは75.6と75.7の間にあるので、大まかな読取値は75.6となります。 よく見ると、バーニヤ目盛の7(水色の矢印で表示)は、主目盛とほぼ一致しているので、精密な測定値は75.67となります。 しかし、バーニヤ目盛の7は主目盛よりもわずかに上にあり、8(7のすぐ上)は主目盛よりもわずかに下にあります。 このことから、図3の目盛は75.673 ± 0.002と読み取れます。 このツールにおいて、読取誤差としての0.002はほぼ適切な値と言えます。

このように、バーニヤ目盛は標準的なスケール測定の精密さを向上させます。 慣れるまでに少々時間がかかりますが、練習すれば非常に簡単に目盛を読めるようになります。 順バーニヤ、逆バーニヤにかかわらず、すべてのバーニヤ目盛は同様の方法で読み取ることができます。

Figure 1: Vernier scale measuring 76.0
Click to Enlarge

図2: バーニヤ目盛の例。 赤い矢印はポインタを示し、青い矢印は主目盛と一致するバーニヤ目盛上のラインを示しています。 この目盛は75.65と読み取れます。
Figure 1: Vernier scale measuring 76.0
Click to Enlarge

図3: バーニヤ目盛の例。 赤い矢印はポインタを示し、青い矢印は主目盛と一致するバーニヤ目盛上のラインを示しています。 これは75.67と読み取れますが、精密には75.673 ± 0.002となります。

Posted Comments:
ludoangot  (posted 2018-11-07 16:51:27.11)
I have recently received the new XYF1 and also own the previous model. I find the new model to be stiffer to operate than the original (the actuators are stiffer). Also I feel a periodic resistance when rotating the horizontal axis actuator: that is to say, if one plotted the torque required to rotate the actuator vs distance traveled , the torque would follow a sine wave like pattern rather than be constant. In an attempt to improve the new model's operation I applied some grease on the lead screw and rack and pinion (the old model had grease, the new one not). This helped but didn't completely solve either issues. Could you please comment on the use of grease (a dry mechanism is a clear advantage as it prevents any contamination of the test target, but it has to be smooth), and is there anything I could adjust in order to improve operation?
llamb  (posted 2018-11-09 09:24:00.0)
Thank you for your feedback. This new XYF1 filter holder was designed to be greaseless to both prevent contamination of the test target and to also prevent exposed components from sticking over time. The design is naturally stiffer than the previous filter holder. If you see uneven rotation torque that inhibits your application, you can consider removing the brass translation locking screw and applying grease in the axle. Our mechanics team is now more closely monitoring the feel of these adjusters for future production. I will reach out to you directly to discuss further.
cwong3  (posted 2018-10-11 13:49:50.037)
Do you have any XYFM1 still in stock? I applied for funding to build a microscopy lab for the undergraduate class that I teach based on that model, and the new XYF1 is almost double in price and no longer fits in my budget. I only need one! I have a new lab discount, so I was counting on only spending $188 on this part.
YLohia  (posted 2018-10-12 10:12:25.0)
Hello, thank you for contacting Thorlabs. We are sorry to hear that the new XYF1 does not fit in your budget. We do still have a few units of the obsoleted item in our inventory. I will reach out to you via email with more information.
mikael.malmstrom  (posted 2017-03-07 02:12:58.59)
BEWARE! XYFM1 Translating Filter Mount does not work with the larger (100mm) ND filters as the image might fool you into thinking (https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=1623)!
tfrisch  (posted 2017-03-13 05:29:40.0)
Hello, thank you for contacting Thorlabs. The maximum filter width for XYFM1 is 3" (76.2 mm). Please note that this is listed in the image caption, item name, and technical drawing. I will contact you directly about solutions for your application.
user  (posted 2017-01-25 09:34:33.12)
I second the idea (suggested below) of offering adapters for various cover slips sizes (especially 22 mm x 22 mm).
tfrisch  (posted 2017-01-26 05:52:09.0)
Hello, thank you for your feedback. I've posted your need in our internal engineering forum. If you have details on the dimensions of the slip, including thickness, please contact us directly at TechSupport@Thorlabs.com to discuss them. Thank you.
mikael.malmstrom  (posted 2016-10-19 08:24:32.67)
Hi can I put a Motorized Actuator on XYFM1/M one of the axes. (I also vote for a slimmer version with only X translation)
jlow  (posted 2016-10-24 03:05:58.0)
Response from Jeremy at Thorlabs: Thank you for your feedback. Unfortunately we do not have a motorized actuator for the XYFM1(/M) at the moment.
user  (posted 2016-09-22 14:11:35.207)
Addition of a tapped hole on the back face of the mount would allow it to hold a microscope slide vertically like the xy stage can.
jlow  (posted 2016-09-23 02:46:17.0)
Response from Jeremy at Thorlabs: Thank you very much for your feedback. We will look into implementing this.
loo  (posted 2016-02-05 15:05:09.033)
Hi, it would be nice if there was a bigger a more simple version of this product. Basically scrap the Y axis, make the X axis 100mm long and enlarge the optics bed to 25 x 100 x 4 mm, so we can fit a couple NDL-25C-4s. That's the setup I'been using for years, and it's annoying to order it to several companies every time I need one more. Also if the micrometric screw was easily motorizable it would be awesome.
besembeson  (posted 2016-02-10 09:48:19.0)
Response from Bweh at Thorlabs USA: Thanks for the feedback. We will review your suggestion.
anthony.kaye  (posted 2014-04-07 09:10:24.09)
A large number of our samples are small -- perhaps 10 mm x 10 mm; in some cases, we've had to cut them from larger substrates (so the edges aren't perfect). We would really like it if something like the XYFM1 could handle smaller (and/or oddly-shaped) samples.
cdaly  (posted 2014-04-10 11:16:34.0)
Response from Chris at Thorlabs: Unfortunately a 10 mm sample would be a bit too small for us to customize this mount for. The clamping fingers would end up covering the better part of the sample. Might it be possible to use the CH1A on a translation stage to hold your sample?
ben_mangum  (posted 2013-05-15 16:51:51.62)
It would be great if you could offer extra spring clips separately. Also, adapters allowing mounting of various sizes of coverslips would be great too.
tcohen  (posted 2013-05-16 16:27:00.0)
Response from Tim at Thorlabs: Thank you for sharing your idea. We’ll look into adapters and we can certainly provide the extra spring clips separately if desired. I will contact you directly to provide these.
Back to Top

顕微鏡用固定式スライドホルダ

Microscopy Slide Holder
Click to Enlarge

スライドホルダMAX3SLHは3軸ナノポジショニングステージ上に直接取付けが可能です。

顕微鏡用スライドホルダMAX3SLHを使用すると、モーションコントロールステージ上にペトリ皿や顕微鏡スライドを取り付けて、光ピンセットのようなカスタム仕様の顕微鏡セットアップに組み込むことができます。こちらには、幅広くお使いいただけるよう2種類の取付け穴があります。1つは、4個のM3用ザグリ穴で、これで3軸NanoMaxシリーズのフレクシャーステージに取り付けられます。もう1つは、50.8 mm間隔で開けられた2つのM6用スロットで、これでその他の様々なコンポーネントに取り付けられるように設計されています。

バネクリップが回転するため、ペトリ皿や顕微鏡スライドを簡単に交換できます。クリップの付いた2つの取付け面の間には、25.4 mm(1インチ)の隙間(開口)があります。また、顕微鏡用スライドバネクリップSLH1(インチ規格、下記参照)と交換可能で、どちらも#8-32ネジを使用しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MAX3SLH Support Documentation
MAX3SLHCustomer Inspired! 顕微鏡用スライドホルダ
¥20,264
Today
Back to Top

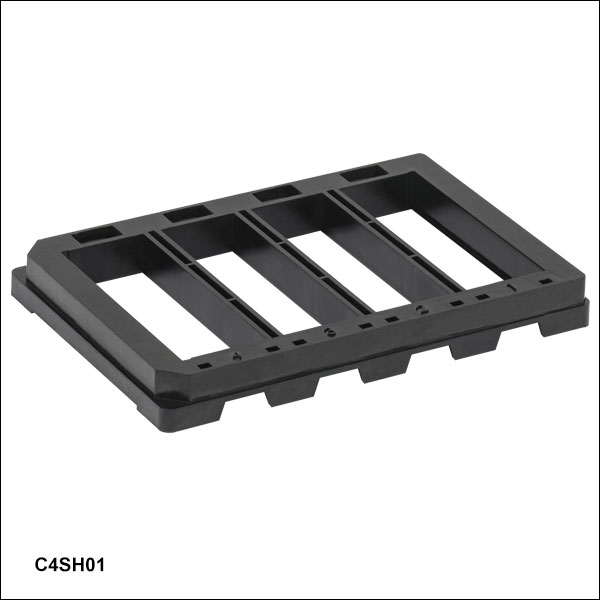

顕微鏡用スライドホルダ、4ポジション固定式

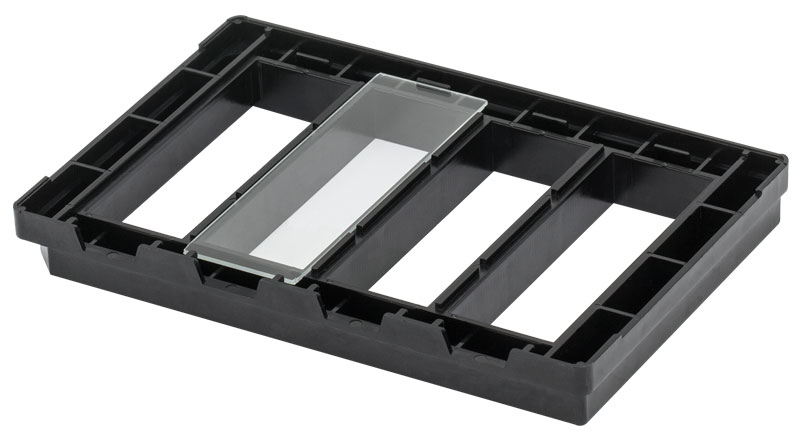

Microscopy Slide Holder Tray
Click to Enlarge

スライドガラスを取り付けたホルダC4SH01の底部
  • 25 mm × 75 mm、厚さ1.1 ± 0.2 mmの顕微鏡スライドを取付け可能
  • 最大4枚のスライドガラスを固定し、スライド間の焦点調整を最小化
  • 当社のイメージングサイトメータ、またはXY走査ステージに取付け可能
  • 一般的な自動プレートリーダに対応

顕微鏡用4ポジションスライドホルダC4SH01は、黒色のPEI樹脂製で、最大4枚の25 mm x 75 mm、厚さ1.1 ± 0.2 mmのスライドガラスをイメージングサイトメータ、または顕微鏡用ステージに取り付けることができます。倒立顕微鏡用に設計されたこちらのスライドホルダは、汎用性が高く、複数のスライドガラスの自動組織解析に対応可能です。右の写真のように、スライドはトレイの底面に装着され、安定性に優れ、スライドの移動時にもほぼ同焦点を保てます。 このスライドホルダの形状は一般的なマルチウェルプレートと同じであるため(127.6 mm × 85.5 mm)、既存の顕微鏡用ステージ(例えばMLS203P1を取付けたMLS203MZS500-E)、またはプレートローダに簡単に組み込むことが可能です。

:C4SH01には、当社の26 mm x 76 mmスライドガラスを使用することはできません。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
C4SH01 Support Documentation
C4SH01顕微鏡用4ポジションスライドホルダ
¥13,182
7-10 Days
Back to Top

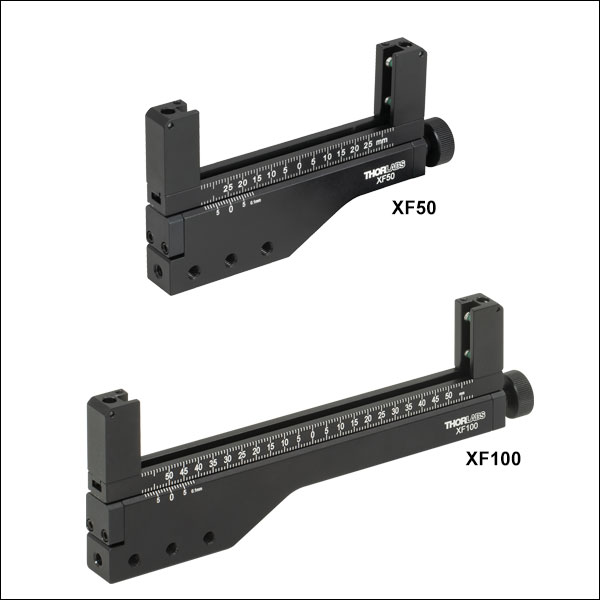

長方形光学素子用1軸移動マウント

Test Target Holder
Click to Enlarge

チャンネルに沿って固定用支持アームを動かせるので、様々な幅の光学素子を取り付けられます。
  • 2種類のサイズをご用意
    • XF50/M:幅12.7 mm~76.2 mmの長方形光学素子の取り付けが可能
    • XF100/M:幅12.7 mm~126.2 mmの長方形光学素子の取り付けが可能
  • 光学素子の最大厚さ:4 mm
  • 移動量:50 mmまたは100 mm、ローレット加工された2.0 mm六角穴付きつまみネジで操作
  • バーニヤ目盛使用時の分解能:100 µm
  • 複数のポスト取り付け用M4タップ穴により、ポストに対するマウントの向きの選択が可能
  • 4個のナイロンチップ付き止めネジ(セットスクリュ)により2本の取付けアーム間に光学素子を固定

当社の長方形光学素子用1軸移動マウントには、厚さ4 mmまでの長方形光学素子が取り付けられます。XF50/Mの移動量は50 mmで、幅12.7 mm~76.2 mmの光学素子が取り付けられます。XF100/Mの移動量は100 mmで幅12.7 mm~126.2 mmの光学素子が取り付け可能です。こちらは、当社の分解能テストターゲット歪みテストターゲット傾斜エッジターゲット校正用ターゲットなどのマウント用として設計されています。また、長方形の形状をした当社の顕微鏡スライドフィルタダイクロイックミラー可変式NDフィルタ蛍光イメージングフィルタなどにも対応しています。

マウント側面のアクチュエータで移動(1軸方向)が可能です。アクチュエータは手動あるいは2.0 mm六角レンチ(付属していません)で調整できます。バーニヤ目盛により100 µmの分解能が得られ、取り付けられた光学素子の位置決めを繰り返し行うことが可能です。アクチュエータは側面についている2.0 mm六角止めネジによって固定できます。M4タップ穴が7つ付いており、当社のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに対して取付ける向きを選択できます。マウント前面の3つのタップ穴は、貫通しているため、ポストを表裏どちらの面にも取り付けられます。 マウントの3つの取付け面のタップ穴の間隔は、ポストホルダに入った2本のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストを隣同士で取り付けられるように設計されており、これにより安定性を向上させることができます。

光学素子は2本の支持アームを用いて固定します。各アームにはナイロンチップ付きの2 mm六角止めネジが2つ付いています。支持アームはチャンネルに沿ってスライドできるため、様々なサイズの光学素子を取り付けられます。アームの固定には2 mm六角止めネジを使用します。この取付け機構については右上の写真をご覧ください。アームは上部の固定ネジを緩めてチャンネルから取り外し、左下の写真のように入れ替えることができます。アームを再度取り付ける際には、固定ネジをチャンネルに組み込まれている#2-56ナットに合わせ、締め付けてください。この機能はテストターゲットをシステム内のレンズや他の光学素子に近づけて配置したいときに便利です。

なお、光学素子はその両側で支持アームとそれぞれ4.4 mmオーバーラップします。

Test Target Mount
Click to Enlarge

支持アームは固定ネジを緩めてチャンネルから取り外し、入れ替えることができます。
Test Target Mount
Click to Enlarge

各マウントには7つのM4タップ穴が付いており、ポストに対して様々な取り付け方ができます(右の写真をご覧ください)。

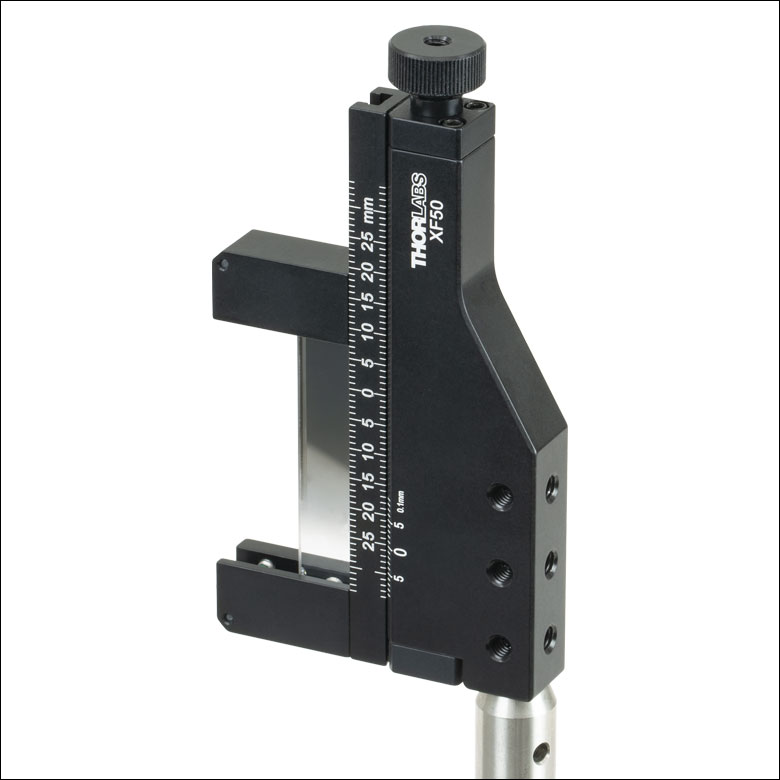

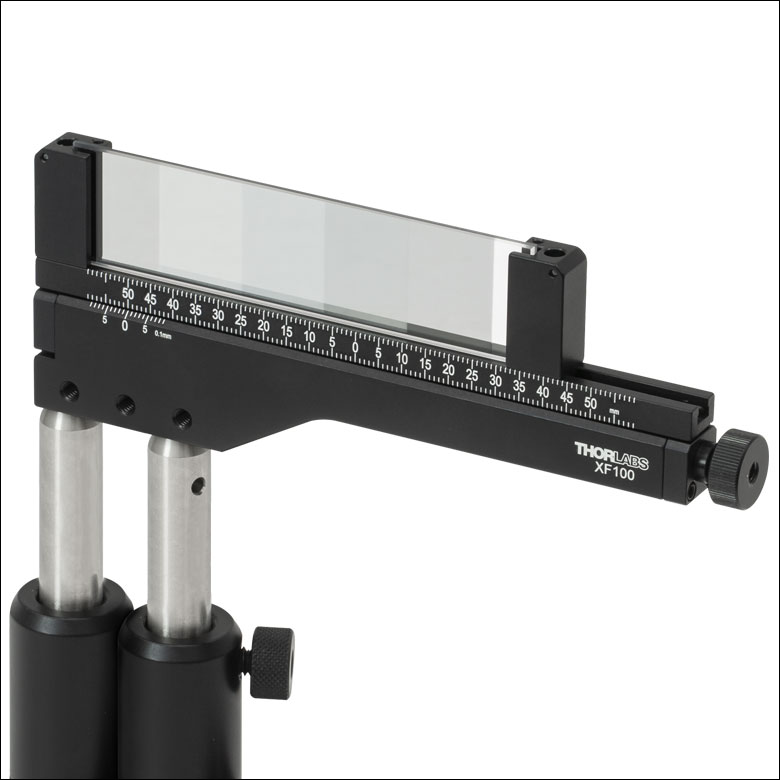

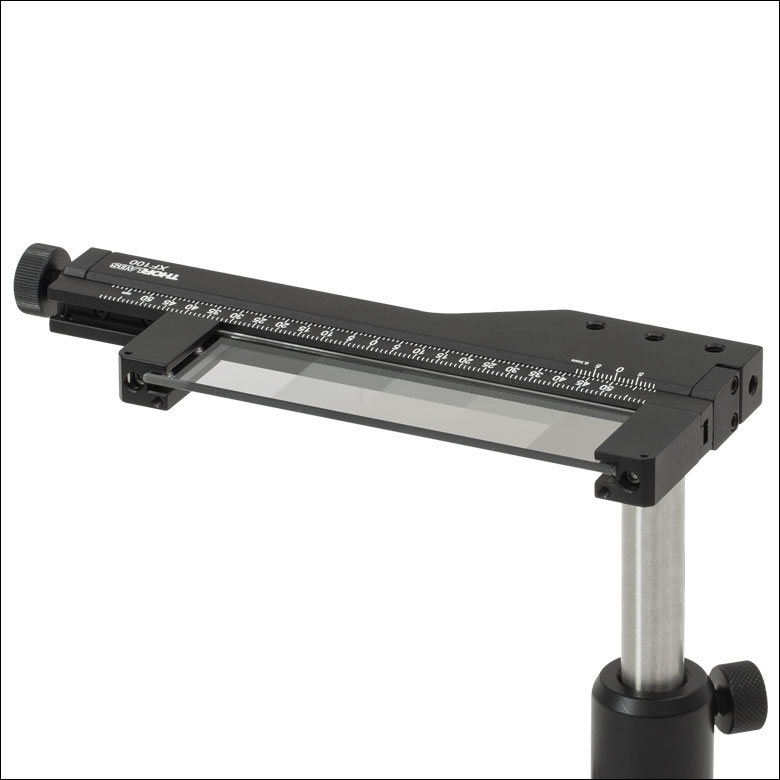

これらの長方形光学素子用マウントは、長方形光学素子を水平や垂直方向、またはポスト軸に対して直角に取り付けることができ、1個または2個のポストを使用することができます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XF50 Support Documentation
XF501軸移動マウント、移動量50 mm、12.7 mm~76.2 mm長方形光学素子用、#8-32タップ穴(インチ規格)
¥42,600
7-10 Days
XF100 Support Documentation
XF100Customer Inspired! 1軸移動マウント、移動量100 mm、12.7 mm~126.2 mm長方形光学素子用、#8-32タップ穴(インチ規格)
¥45,698
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XF50/M Support Documentation
XF50/M1軸移動マウント、移動量50 mm、12.7 mm~76.2 mm長方形光学素子用、M4タップ穴(ミリ規格)
¥42,600
Today
XF100/M Support Documentation
XF100/MCustomer Inspired! 1軸移動マウント、移動量100 mm、12.7 mm~126.2 mm長方形光学素子用、M4タップ穴(ミリ規格)
¥45,698
Today
Back to Top

長方形光学素子用XY移動マウント

Test Target Holder
Click to Enlarge

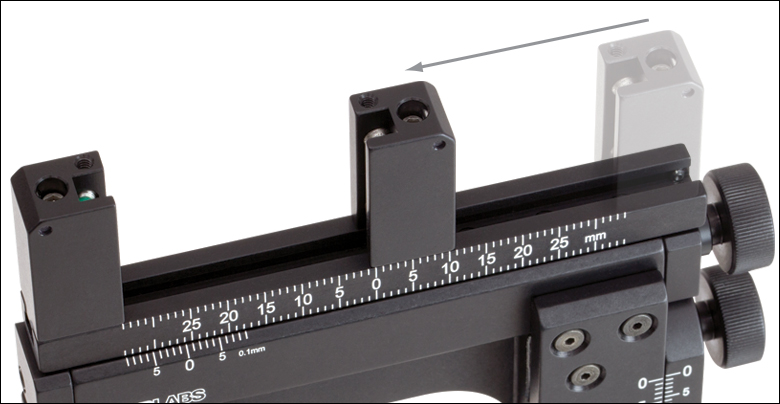

XYF1(/M)の固定用支持アームはチャンネルに沿って動かせるので、様々な幅の光学素子を取り付けられます。
Test Target Holder
Click to Enlarge

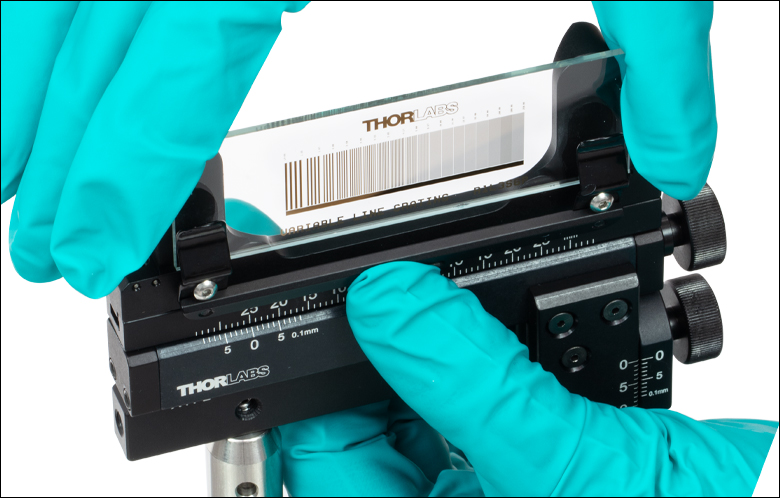

XYF2(/M)のプッシュバーに長方形光学素子を取り付けるときは、バネクリップを外側に動かします。
  • 2種類のサイズから選択可能
    • XYF1/M: 幅12.7 mm~76.2 mm、厚さ4 mmまでの長方形光学素子の取付けが可能
    • XYF2/M: 幅75.0 mm~77.0 mm、高さ25.0 mm~77.0 mm、厚さ1.0 mm~1.7 mmの光学素子の取付けが可能
  • 水平移動量: 50 mm、垂直移動量: 30 mm
  • 各軸には分解能100 µmのバーニヤ目盛付き
  • ポストに6通りの取り付け方ができるM4タップ穴

2軸マウントXYF1/Mには、幅12.7 mm~76.2 mm、厚さ4 mm以下の長方形光学素子を取り付けられます。2軸マウントXYF2/Mには、幅75.0 mm~77.0 mm、高さ25.0 mm~77.0 mm、厚さ1.0 mm~1.7 mmの顕微鏡スライドや光学素子を取り付けられます。これらマウントは、一般的な用途にも、自作の顕微鏡システムにもお使いいただけます。XYF1/Mは、当社の分解能テストターゲット歪みテストターゲット傾斜エッジターゲット校正用ターゲットなどのマウント用として設計されています。また、当社の長方形の顕微鏡スライドフィルタダイクロイックミラー可変式NDフィルタ蛍光イメージングフィルタなどにも対応しています。XYF2/Mは当社の顕微鏡スライド用として設計されていますが、一部の分解能テストターゲット、歪みテストターゲット、校正用テストターゲットのほか、対応するサイズのフィルタや、蛍光イメージングフィルタも取り付けられます。その他の形状やサイズの光学素子に対応する製品として、当社では移動アダプタXYA1/Mをご用意しています(下記参照)。移動範囲はXYF1/MやXYF2/Mと同じですが、固定式フィルターホルダなどの固定式光学マウントを取付けるためのザグリ穴やネジ穴が付いています。

マウント側面に付いている2つのアクチュエーターノブにより、50 mm x 30 mmの範囲で手動による位置決めができ、垂直方向にも水平方向にも移動可能です。ノブの代わりに、2 mm(5/64インチ)六角レンチまたはボールドライバ(何れも付属していません)を使用してアクチュエータを調整することもできます。各アクチュエーターノブの側面には移動軸を固定する2 mmの真鍮製六角穴付き止めネジ(セットスクリュ)が付いており、取り付けた光学素子の固定と再現性の高い位置決めができます。各マウントには100 µmの分解能が得られるバーニヤ目盛も付いています。Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストを使用した場合、5つのM4タップ穴により6通りの取付け方ができます(下の写真参照)。

XYF1/Mでは、光学素子を2本の支持アームを用いて固定します。各アームにはナイロンチップ付きの2 mm六角止めネジ(セットスクリュ)が2つ付いています。支持アームはチャンネルに沿ってスライドできるため、様々なサイズの光学素子を取り付けられます。アームの固定には2 mm六角止めネジ(セットスクリュ)を使用します。この取付け機構については右上の写真をご覧ください。アームは上部の固定ネジを緩めてチャンネルから取り外し、左下の写真のように反転させることができます。アームを再度取り付ける際は、固定ネジをチャンネルに組み込まれている#2-56ナットに合わせて締め付けてください。この機能はテストターゲットをシステム内のレンズや他の光学素子に近づけて配置したいときに便利です。 なお、光学素子はその両側で支持アームとそれぞれ4.4 mmオーバーラップします。

XYF2/Mでは、光学素子を2個のバネクリップを用いて固定します。クリップ間の距離は調整できませんのでご注意ください。マウントXYF2/Mに顕微鏡スライドを取り付けるときは、プッシュバーを軽く押してバネクリップを持ち上げ、光学素子を滑り込ませます(右の写真を参照)。各バネクリップの下にある1.3 mm六角止めネジにより、背面プレートとの距離を微調整できます。

Test Target Mount
Click to Enlarge

XYF1/Mの支持アームは、固定ネジを緩めることでチャネルから取り外し、反転させることができます。
Test Target Mount
Click to Enlarge

マウントには5つのM4タップ穴が付いており、ポストに6通りの取付け方ができます(右の写真をご覧ください)。

XYF2(/M)(左と中央の写真)またはXYF1(/M)(右の写真)を使用して長方形光学素子
(型番R1L3S6P)をポストに取り付けるときは、写真に示すように3通りの向きで取り付けることができます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XYF1 Support Documentation
XYF1XYマウント、1/2インチ~3インチ長方形光学素子用、#8-32タップ穴(インチ規格)
¥55,047
7-10 Days
XYF2 Support Documentation
XYF2NEW!XYマウント、幅75.0 mm~77.0 mm、高さ25.0 mm~77.0 mm、厚さ1.0 mm~1.7 mmの長方形光学素子用、#8-32タップ穴(インチ規格)
¥61,650
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XYF1/M Support Documentation
XYF1/MXYマウント、12.7 mm~76.2 mm長方形光学素子用、M4タップ穴(ミリ規格)
¥55,047
Today
XYF2/M Support Documentation
XYF2/MNEW!XYマウント、幅75.0 mm~77.0 mm、高さ25.0 mm~77.0 mm、厚さ1.0 mm~1.7 mmの長方形光学素子用、M4タップ穴(ミリ規格)
¥61,650
7-10 Days
Back to Top

XY移動アダプタ、固定式光学マウント用

Test Target Mount
Click to Enlarge

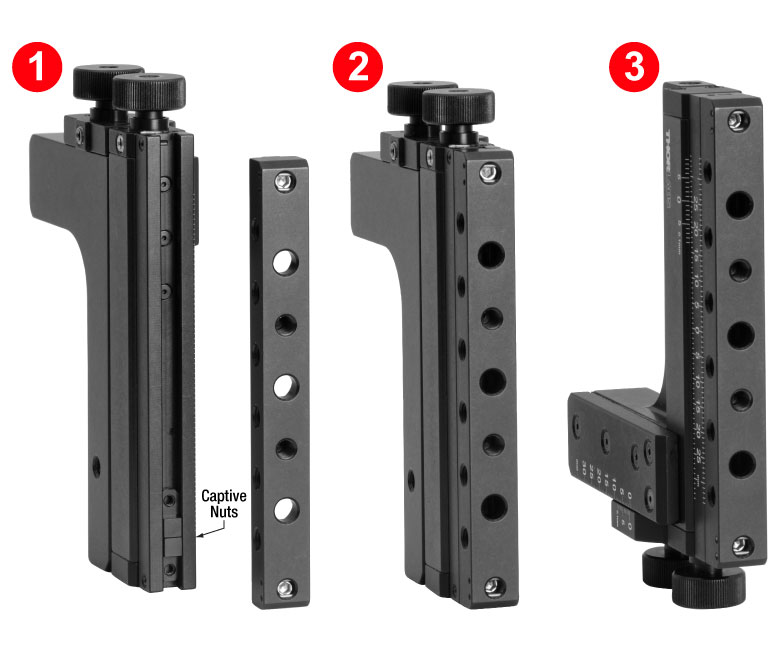

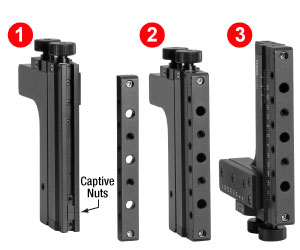

ザグリ穴を使用して光学マウントを固定するには、上部バーを取り外す必要があります。取付ける際は、(1)可動式アダプタXYA1(/M)の一方の端を下に傾け、2つの#2-56脱落防止ナットを溝の下側にスライドさせます。(2)上部バーの下部にあるネジの位置を合わせて締め付けます。(3)可動式アダプタの上下を反転して、2番目の#2-56脱落防止ナットを下側にスライドさせます。ここで、ナットは取付けようとしている上部バーの裏側にあるため見えません。最後に、2番目のネジを締め付けて上部バーを固定します。
  • XY移動範囲:50 mm x 30 mm
  • 固定式光学素子マウントや小型のコンポーネントなどを取付けるための取外し可能な上部バー
    • 上面にはM4 x 0.7タップ穴が2つとM4ザグリ穴が3つ
    • 側面にはM4 x 0.7貫通タップ穴が6つ
  • 重さ0.20 kg未満のコンポーネントの取付けをサポート
  • 各軸には分解能100 µmのバーニヤ目盛付き
  • 再現性の高い位置設定を実現するための固定可能な移動軸
  • Ø12 mmおよびØ12.7 mm(Ø1/2インチ)ポストへの取付け用M4タップ穴が5つ

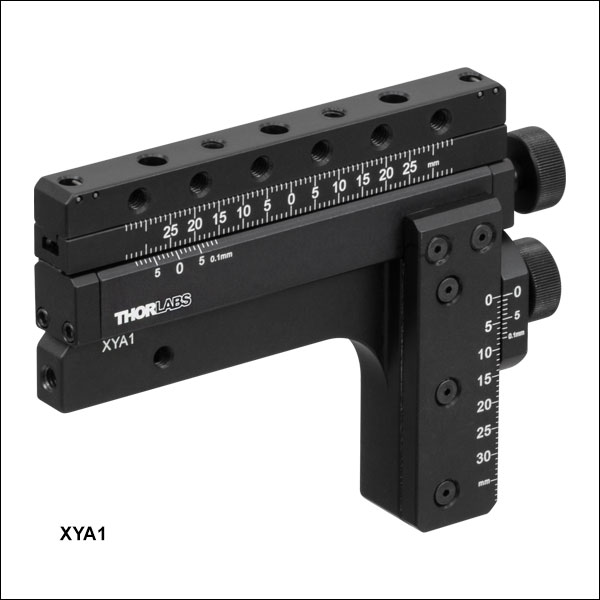

当社の2軸移動アダプタXYA1/Mは、固定式光学マウント(固定式レンズマウント固定式ミラーマウント固定式フィルターマウントなど)や小型のコンポーネントなどをM4タップ穴やザグリ穴を利用して取付け、XY方向に移動させることができます。取外し可能な上部バーの上面にはM4 x 0.7タップ穴が2つ、M4ザグリ穴が3つ、側面にはM4 x 0.7貫通タップ穴が6つあります。これらにより、一般的な用途にも、また自作の顕微鏡システムにもお使いいただけます。長方形光学素子を直接取付けられ、かつこのXY移動アダプタのように移動できる製品としては、長方形光学素子用移動マウントXYF1/Mがございます。

マウント側面にある2つのアクチュエーターノブにより、50 mm x 30 mmの範囲で手動による位置調整(垂直または水平方向)ができます。アクチュエータは手や2 mm六角レンチまたはボールドライバ(付属しておりません)で調整できます。各アクチュエーターノブの側面には移動軸を固定するための真鍮製の2 mm六角穴付き止めネジ(セットスクリュ)が付いており、これにより取付けた光学素子の固定と再現性の高い位置決めができます。このマウントには分解能100 µmのバーニヤ目盛も付いています。詳細は「バーニヤ目盛」タブをご覧ください。5つのM4タップ穴にØ12 mmまたはØ12.7 mmポストを取付けると様々な向きに取付けることができ、たとえば一方の移動軸を垂直方向に向けたり、あるいは2軸とも水平方向に向けたりすることができます。取付け可能な例を下の写真に示します。

取外し可能な上部バーは、2つの2 mm六角止めネジ(セットスクリュ)で固定します。それらの固定ネジを緩めて上部バーを取外すと、ザグリ穴を使用してコンポーネントを取付けることができます。上部バーを再度取付けるときは、アダプタの一方の端を下にして傾け、溝の中にある#2-56脱落防止ナットを一方の端に落とします。上部バーを取付け、下側の2 mm六角止めネジを締め付けます。次に、アダプタの上下を反転させて傾けると、2番目の#2-56脱落防止ナットが下側に落ちます。その状態で2番目の固定ネジを締め付けると、上部バーが固定されます。このプロセスは右の写真でご覧いただけます。

XY Translation Adapter
Click to Enlarge

アダプタXYA1/MにはM4タップ穴が5つ付いており、ポストを様々な向きに取付けることができます(右の写真をご覧ください)。
XY Translation Adapter
Click to Enlarge

View Imperial Product List
型番数量Description
XYA11XY移動アダプタ、#8-32ネジ&#8ザグリ穴付き
LMR11Ø1インチ光学素子用レンズマウント、固定リング1個付属、#8-32タップ穴 (インチ規格)
DMLP5051Ø1" Longpass Dichroic Mirror, 505 nm Cut-On
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH2E1台座付きØ1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2.19インチ (インチ規格)
View Metric Product List
型番数量Description
XYA1/M1XY移動アダプタ、M4ネジ&M4ザグリ穴付き
LMR1/M1Ø25 mm~Ø25.4 mm光学素子用レンズマウント、固定リング1個付属、M4タップ穴 (ミリ規格)
DMLP5051Ø1" Longpass Dichroic Mirror, 505 nm Cut-On
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH50E/M1台座付きØ12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ54.7mm (ミリ規格)
XY Translation Adapter
Click to Enlarge

View Imperial Product List
型番数量Description
XYA11XY移動アダプタ、#8-32ネジ&#8ザグリ穴付き
SFH21簡単脱着式角型フィルターホルダ
R2L2S1N1NBS 1963Aネガ分解能(解像度)ターゲット、50.8 mm x 50.8 mm、1~18サイクル/mm
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH2E1台座付きØ1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2.19インチ (インチ規格)
View Metric Product List
型番数量Description
XYA1/M1XY移動アダプタ、M4ネジ&M4ザグリ穴付き
SFH21簡単脱着式角型フィルターホルダ
R2L2S1N1NBS 1963Aネガ分解能(解像度)ターゲット、50.8 mm x 50.8 mm、1~18サイクル/mm
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH50E/M1台座付きØ12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ54.7mm (ミリ規格)
XY Translation Adapter
Click to Enlarge

View Imperial Product List
型番数量Description
XYA11XY移動アダプタ、#8-32ネジ&#8ザグリ穴付き
LMR11Ø1インチ光学素子用レンズマウント、固定リング1個付属、#8-32タップ穴 (インチ規格)
DMLP5051Ø1" Longpass Dichroic Mirror, 505 nm Cut-On
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH2E1台座付きØ1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2.19インチ (インチ規格)
View Metric Product List
型番数量Description
XYA1/M1XY移動アダプタ、M4ネジ&M4ザグリ穴付き
LMR1/M1Ø25 mm~Ø25.4 mm光学素子用レンズマウント、固定リング1個付属、M4タップ穴 (ミリ規格)
DMLP5051Ø1" Longpass Dichroic Mirror, 505 nm Cut-On
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH50E/M1台座付きØ12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ54.7mm (ミリ規格)

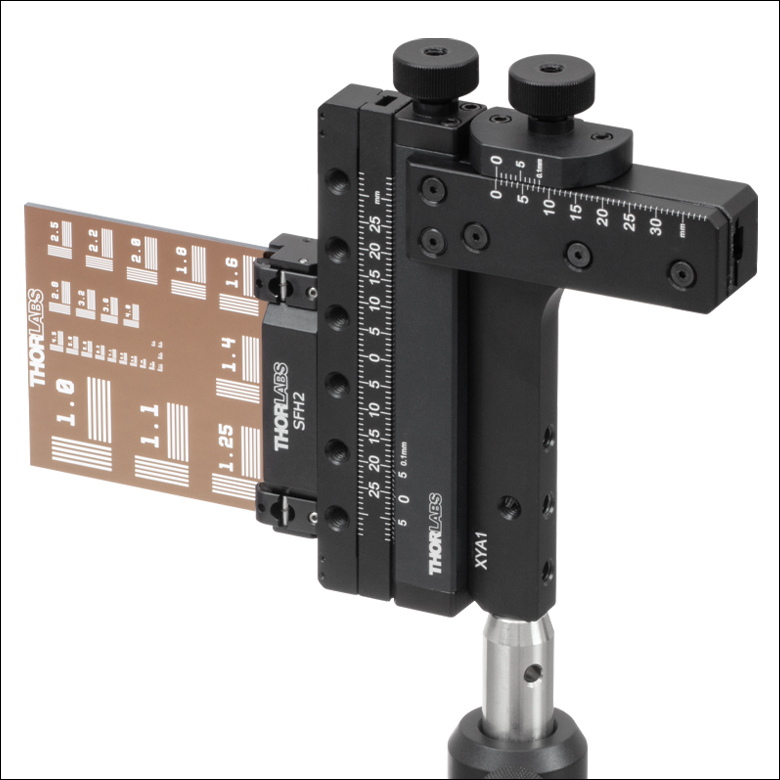

アダプタXYA1/Mは、フィルタレンズ 用の固定式マウントと組み合わせると、テストターゲットダイクロイックビームスプリッタなどの光学素子の取付けと位置合わせができます。一方の移動軸を垂直方向に向けることも、両方の移動軸を水平方向に向けることもできます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XYA1 Support Documentation
XYA1XY移動アダプタ、#8-32ネジ&#8ザグリ穴付き
¥55,896
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XYA1/M Support Documentation
XYA1/MCustomer Inspired! XY移動アダプタ、M4ネジ&M4ザグリ穴付き
¥55,896
7-10 Days
Back to Top

増幅機構付きピエゾステージと顕微鏡用スライドホルダ

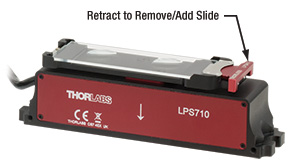

LPSA1 Microscope Slide Holder Mounted on the LPS710 Piezo Stage
Click to Enlarge
顕微鏡用スライドは、ステージLPS710/Mの上に乗せてから、スプリングプランジャを用いて固定します。
LPS710E(/M) Key Specificationsa
Drive Voltage Range (Max)-25 V to 150 V
TravelOpen Loop 1100 µm ± 10%
Closed Loop800 µm
ResolutionOpen Loop2 nm
Closed Loop6 nm
AccuracyClosed Loop±0.06%
(Over Full Travel Range)
Bidirectional RepeatabilityClosed Loop±0.03%
(Over Full Travel Range)
Angular ErrorClosed Loop±40 µrad
(Over Full Travel Range)
Maximum Loadb300 g (0.66 lbs)
Outer Dimensions
(L x W x H)
130 mm x 28 mm x 30 mm
(5.1" x 1.1" x 1.2")
  • 仕様の詳細は製品紹介ページをご覧ください。
  • 重心はできるだけステージに近付けてください。

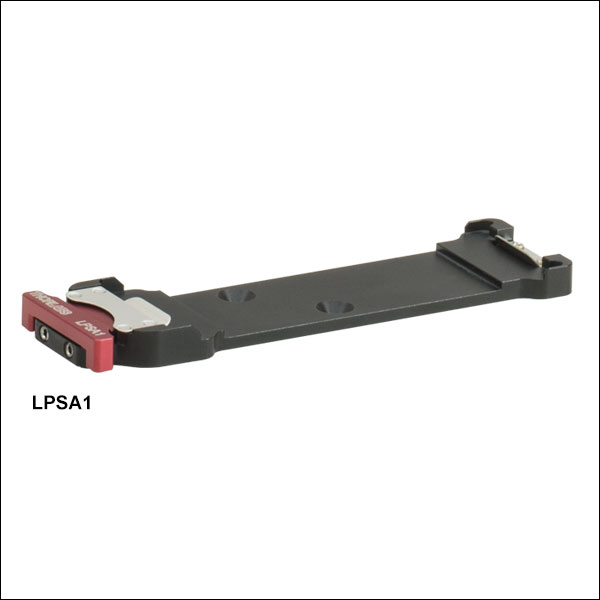

  • 幅73.1 mm~76.5 mmの長方形光学素子に対応するスライドホルダ
  • 光学素子の最大厚さ:1.4 mm
  • ピエゾステージによりZ軸方向に長距離移動。詳細は表参照。
  • ステージは高剛性スタンド可動プラットフォームへの取り付け、または光学テーブルへの直接取付けが可能
  • Kinesis®およびAPT™インターフェイス、ThorImage®LS との統合、外部電圧による制御
  • 詳細は製品ページをご覧ください。

増幅機構付きピエゾステージLPS710E/Mは、コンパクトで設置面積も小さいですが、顕微鏡スライドの精密な焦点調整用としてZ軸方向の長距離移動が可能です。サブミクロンの再現性、ナノメートルレベルの位置決め分解能、低角度偏差、およびミリ秒レベルの高速な応答と整定時間が特長です。ステージは、最高の精度が得られるよう、個別のステージ用に工場で校正されたピエゾコントローラと共に出荷されます。顕微鏡用スライドホルダLPSA1/Mと組み合わせて使用すると、共焦点レーザ走査型顕微鏡など、感度の高い試料位置の調整やセクショニング(断層像)が必要なイメージング手法に適したステージとなります。こちらのステージは透過照明には対応しません。

ステージは硬化スチール製のフレクシャ構造内に納められた多段チップ型ピエゾアクチュエータによって駆動されます。このフレクシャ構造はピエゾアクチュエータにプリロードを与えると共に、その変位量を増幅します。詳しい仕様については右の表をご覧ください。ステージの底面にはM6キャップスクリュ用のスロットが2つ、M4キャップスクリュ用のスロットが4つあり、ステージを当社の高剛性スタンド可動プラットフォーム、あるいは光学テーブルに直接固定するのにご使用いただけます。さらにステージの底面と側面にはM3取付け穴が2つずつあり、当社のミニシリーズ部品を用いてステージを固定することもできます。

スライドホルダLPSA1/Mは、2つのキャップスクリュ(皿ネジ)を使用してLPS710E/M上の取付け面(21.0 mm x 21.0 mm)に取り付けます。取付け面には深さ4.8 mmのM3取付け穴(止まり穴)が4つあり、スライドホルダを直交する2方向のどちら向きにも取り付けられます。スライドホルダには顕微鏡スライドテストターゲットを取り付けることができますが、そのほかにも長さが73.1 mm~76.5 mmで、厚さが1.4 mm以下、幅が25.4 mm以下の長方形の光学素子であれば取り付けが可能です。スライドガラスは、右上の写真のように赤いスプリングプランジャを使用して固定します。

こちらのピエゾステージと顕微鏡用スライドホルダの詳細については製品ページをご覧ください。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LPS710E Support Documentation
LPS710Eピエゾステージ&コントローラ、移動量1100 µm、#4-40取付け穴(インチ規格)
¥741,929
7-10 Days
LPSA1 Support Documentation
LPSA1顕微鏡スライドホルダ、増幅機構付きピエゾステージ用(インチ規格)
¥26,327
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LPS710E/M Support Documentation
LPS710E/Mピエゾステージ&コントローラ、移動量1100 µm、M3取付け穴(ミリ規格)
¥741,929
7-10 Days
LPSA1/M Support Documentation
LPSA1/M顕微鏡スライドホルダ、増幅機構付きピエゾステージ用(ミリ規格)
¥26,327
7-10 Days
Back to Top

顕微鏡用スライドバネクリップ

Microscopy Slide Holder
Click to Enlarge

移動ステージXYT1(/M)に取り付けられたバネクリップSLH1(/M)。付属の位置決めピンを用いて、テストターゲットを中央の開口部上にアライメントしています。
  • 顕微鏡用スライドおよび様々なサイズのテストターゲットに対応
  • M4タップ穴付きの全てのステージに直接取付け可能
  • 付属の位置決めピンを用いて、標準的なスライドを移動ステージXYR1/MまたはXYT1/Mの貫通穴の上にアライメント(右の写真参照)

このスチール製バネクリップは、様々なサイズの顕微鏡用スライドテストターゲットを しっかりと保持するのに適しています。2.5 mmの六角ソケットが付いたM4肩付きネジが2個付属しており、これを用いて様々なステージに簡単に取り付けることができます。 各クリップの長さは63.7 mm、先端の幅は5.1 mmで、スライドへの取付けや位置決めが簡単にできるよう360°回転します。 クリップの先端は上部にカールしているので、スライドに損傷を与えず簡単に取り付けることができ、また十分な保持力でスライドを固定することができます。

このバネクリップには位置決めピンが3個付属しているので、移動ステージXYR1/MおよびXYT1/Mとのご使用に適しています(右の写真参照)。これらのステージの中央にはØ25.4 mm(Ø1インチ)のSM1ネジ切り穴があります。 また、上部プレートにはØ3.18 mmの位置決めピンを差し込むことができるアライメント穴が3つあります。位置決めピンを用いることで、標準的な25.4 mm x 76.2 mmのスライドをステージ中央の開口部上に取り付けることができ、再現性のある正確な位置決めが可能です。

尚、2014年6月4日以前にお買い上げいただいた全てのステージXYR1/Mの取付けプレート上部には位置決めピン用の穴が開いておりませんのでご注意ください。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
SLH1 Support Documentation
SLH1顕微鏡用スライドバネクリップ、#8-32ネジ、2個セット(インチ規格)
¥6,875
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
SLH1/M Support Documentation
SLH1/M 顕微鏡用スライドバネクリップ、M4ネジ、2個セット(ミリ規格)
¥6,875
Today
