Products HomeXY移動ステージ(リニアステージ)、回転式プラットフォーム付き
- 1/2" (13 mm) Linear Travel Along X and Y Axes
- Central SM1-Threaded (1.035"-40) Through Hole
- 360° of Continuous Rotation
XYR1
XY Linear Translation and Rotation Stage
OCT-XYR1
XY Linear Translation and Rotation Stage with Removable Solid Top Plate
Please Wait
Click to Enlarge

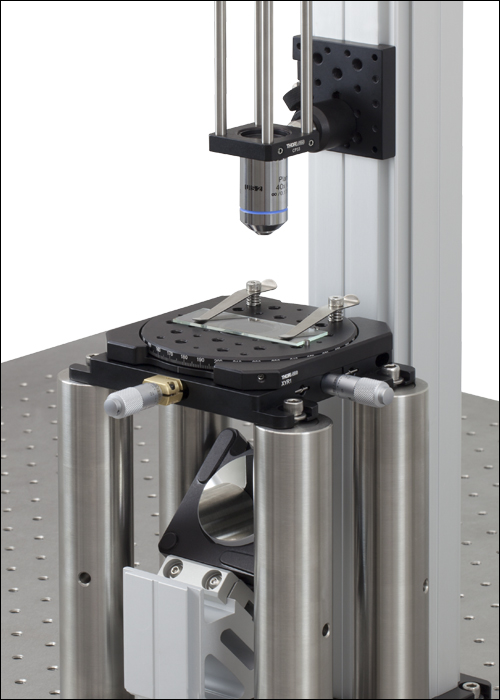

スライドバネクリップSLH1(/M)を付けたXYR1(/M)をカスタム仕様のイメージングシステムに組み込み (詳細は「使用例」タブ参照 )
特長
- 中央にSM1シリーズのネジ切り穴が付いた高さ25.4 mmのXYステージ
- 中央にSM1シリーズのネジ切り穴が付いた高さ41.9 mm、取り外し可能な上面プレート付きXYステージ
- Ø106 mmの回転式プラットフォーム

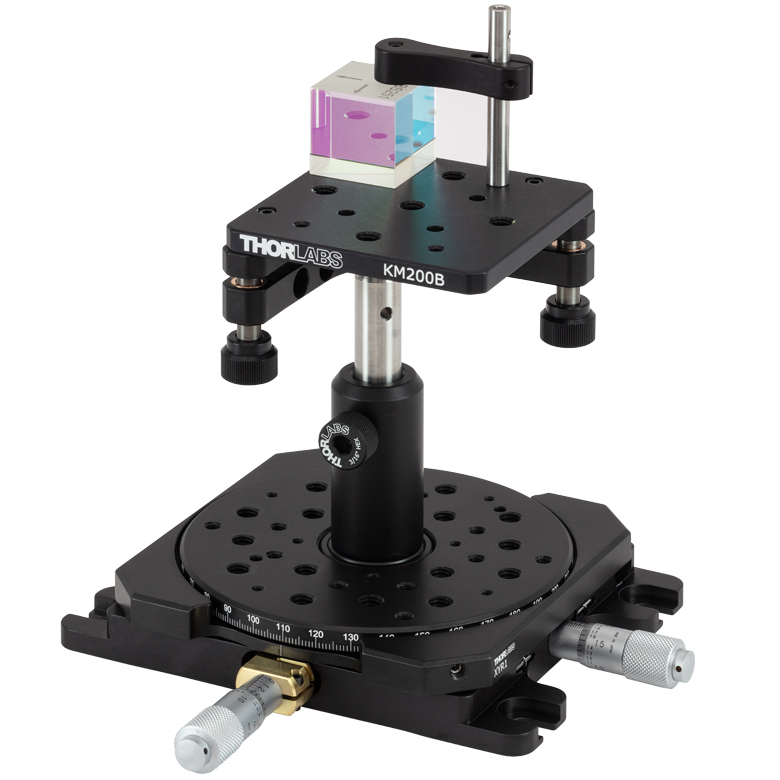

- 様々な取付けオプションが可能
回転機能付きの薄型直線移動ステージ(リニアステージ)は、X軸とY軸に沿った13 mmの移動と360°の連続回転が可能です。 このステージに内蔵されているマイクロメータには10 µm刻みの目盛が付いています。 XYR1/Mでは、連続回転式プラットフォームの中央にSM1ネジ貫通穴があり、試料の下からの照射が必要となるイメージング用途でお使いいただけます。 ステージはこのØ25.4 mm(Ø1インチ)の貫通穴に干渉せずに、X軸およびY軸方向へ移動できます。また、OCT-XYR1/Mには取外し可能な上面プレートが付いていますが、これは中央のSM1ネジ付き穴でステージに固定できます。
回転式プラットフォームの外端に沿って刻まれている角度目盛によって、ステージの角度を設定することができます。 プラットフォームの回転は2 mm六角止めネジ(セットスクリュ)を用いてロックできます。ロックされた状態でも移動は可能です。
| Item # | XYR1(/M) | OCT-XYR1(/M) |
|---|---|---|
| Horizontal Load Capacity (Max) | 10 lbs (4.5 kg) | |
| Vertical Load Capacity (Max)a | 2 lbs (0.9 kg) | |
| Mounting Platform Dimensions | Ø4.18" (Ø106 mm) | |
| Stage Height | 1.00" (25.4 mm) | 1.65" (41.8 mm) |
| Stage Footprint without Actuators | 5.50" x 4.42" (139.7 mm x 112.3 mm) | |
| XY Micrometers | ||
| Translation Range | 1/2" (13 mm) | |
| Travel per Revolution | 0.025" (0.5 mm) | |
| Graduation | 0.001" (10 µm) per Division | |
| Linear Translation Mechanism | Bearings in V-Groove | |
回転式プラットフォームには、SM1ネジ貫通穴以外にも、試料や部品を取り付けられるようM6、M4および#4-40タップ穴があります。 中央の貫通穴付近に開いている8個の#4-40タップ穴は、30 mmまたは60 mmのケージシステム(ケージロッド)取付け用に、M4タップ穴は顕微鏡用スライドバネクリップSLH1/M(下記掲載)取付け用にお使いいただけます。OCT-XYR1/Mでは、上面プレートを取り外すとこれらのタップ穴が露出します。XYR1/Mのタップ穴面を穴なしに変更したい場合には、試料用プレートXYR1Aがお使いいただけます(別売り、下記参照)。XYR1/Mのステージ高はアダプタープレートを入れて30.5 mmです。
バネクリップSLH1/Mは、様々なサイズの顕微鏡用スライドやテストターゲットをしっかりと保持できるよう設計されています。様々なステージに簡単に取付けられるよう2.5 mmの六角ソケットが付いたM4ネジが2個付属しています。 各クリップの長さは63.7 mm、先端の幅は5.1 mmで、スライドへの取り付けや位置決めが簡単にできるよう360°回転します。 クリップには位置決めピンが3個付属しており、標準的な25.4 mm x 76.2 mmの顕微鏡用スライドをステージXYR1/Mの中央にあるØ25.4 mm(Ø1インチ)の貫通穴上に取り付けることができます。
ステージは、垂直方向に取り付けてXZ移動をさせることもできます。その際、垂直方向の負荷を支え、かつ適切に移動させるために、垂直方向のアクチュエータを重力とは逆方向に押し上げるように操作しなければならないことにご留意ください。ステージを垂直に取り付けるときには、垂直方向のアクチュエータを下方向に移動させるためのスペースが十分に確保されていることを確認してください。
回転を必要としない用途向けに、非回転式取付け面の付いたXY移動ステージもご用意しております。
回転プラットフォーム付き移動ステージXYR1(/M)はカスタムイメージング用途での試料ステージとしてお使いいただけます。右図のベースイメージングシステムは下表に掲載されている部品を使って構築されています。
| Posted Comments: | |
John Senger
(posted 2024-10-07 18:25:27.45) Could you clarify what the Load Capacity specifications refer to? I am confused what the "Vertical Load Capacity" means for this stage, and what the "vertical actuator" referred to in Footnote a is? There does not seem to be a vertical actuator.
Is is saying that if you turn this stage on its side, you should have one of the micrometers facing upward in contact with the stage, to be able to support the 2lb load? EGies
(posted 2024-10-08 05:14:51.0) Thank you for contacting Thorlabs. Your interpretation of the vertical load capacity is correct. If you have the stage mounted with the bottom base against a vertical surface, one of the micrometers should be pushing the stage upward in order for it to support 2 lbs. I have reached out to you directly regarding your specific application requirements. Sebastian Bachus
(posted 2023-06-21 15:00:33.9) Dear Thorlabs team,
is it possible to combine the XYR1/M with a Z-stage? Do you have suggestions for any other combination to achieve linear XYZ together with a rotational degree of freedom around the Z-axis?
Kind regards,
Sebastian Bachus jpolaris
(posted 2023-06-23 03:27:03.0) Thank you for contacting Thorlabs. Yes, it is possible to combine XYR1/M with other stages to allow for Z-axis translation. I have reached out to you directly to discuss some options. Michael Davis
(posted 2022-02-23 18:53:41.197) the hole in the xyr1 stage is 1" in diameter. can it be widened? ie. can i widen it in my machine shop so i can fit a microscope objective throught it? i would use it on an inverted microscope. jdelia
(posted 2022-03-04 10:41:44.0) Thank you for contacting Thorlabs. We do not suggest doing this, as it would void the warranty of the stage. The top platform would no longer be fixed to the rest of the body, you would likely cut into some sub-assemblies, and we cannot make any guarantee that the stage would still move after modifying it in this manner. I have contacted you directly to discuss alternative solutions. steve rosen
(posted 2021-05-02 17:00:04.433) This item has no means of locking in the settings to avoid movement and loss of settings. For the cost, the device should have the means to lock the settings. ridiculous design flaw., YLohia
(posted 2021-05-05 02:25:55.0) Hello, thank you for your feedback. We will consider these points while implement a redesign of this product in the future. Darvin Munoz
(posted 2021-02-15 14:01:00.22) I really like this stage but I need micrometer adjustment for rotation. If you could Add that functionality it would make this a great product. YLohia
(posted 2021-02-16 11:48:10.0) Hello, thank you for your feedback. We will consider adding such an item to our catalog in the future. devin.metante
(posted 2016-12-10 16:05:35.947) I will need accurate adjustment for the rotary stage as well. Please contact me. tfrisch
(posted 2016-12-15 10:03:57.0) Hello, thank you for contacting Thorlabs. I will reach out to you directly. cbrideau
(posted 2016-02-08 18:16:48.0) A version of this top plate with just two SLH1 spring clips mounted would be idea. That way you have a smooth flat surface for placing your slide, while still having a couple clips to hold it down. besembeson
(posted 2016-02-10 01:45:48.0) Response from Bweh at Thorlabs USA: Thanks for the suggestion. This was designed for OCT applications that mostly require a flat surface for the sample. We will review this addition. joseph.boswell
(posted 2016-01-25 09:26:06.9) I want this product with a fine vernier adjustment on the rotation stage, same as the XY. Can you accommodate? besembeson
(posted 2016-02-01 03:39:12.0) Response from Bweh at Thorlabs USA: Thanks for contacting Thorlabs. A re-design of the stage will be necessary to accomodate this vernier addition so this is not something we can provide short term at the moment unfortunately. I will contact you regarding your application requirements so we can look into this in the future. james.sweetman
(posted 2015-05-28 10:25:51.393) Looks like in 2009 someone first suggested micrometer driven z-rotation. Still nothing? In the works? mthrossell
(posted 2015-08-24 01:10:56.0) Thanks for contacting us. Our design team is reviewing such a product development. Unfortunately there is no solid time line to release yet. bdada
(posted 2011-09-22 19:52:00.0) Response from Buki at Thorlabs:
Thank you for your feedback about including a theta Z axis micrometer. We have passed the idea to our design engineers. If we move ahead with this project soon, I will contact you regarding the possibility of testing a prototype. bdada
(posted 2011-09-21 14:38:00.0) Response from Buki at Thorlabs:
Thank you for your feedback regarding this. Unfortunately we do not have a torque spec for this. It would be a good idea to use a counterbalance if you are planning on putting a lever arm on this (but make sure the max. load is not exceeded). You should be able to use this upside down.
Please contact TechSupport@thorlabs.com if you have further questions. tledwar
(posted 2011-09-20 17:30:00.0) This stage would be perfect with theta-Z micrometer control as some of the others have already mentioned. fbeunis
(posted 2011-09-07 18:51:20.0) What is the maximum torque that can be applied to the XYR1/M (around an axis in the plane of the platform)? Also, do you foresee any problems if the stage would be mounted upside-down? bdada
(posted 2011-08-26 14:02:00.0) Response from Buki at Thorlabs:
Thank you for your feedback. The prices for most of our products, including the XYR1 translation stages you referenced, are listed on our website. It is located to the right of the item name and description.
http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=3693 sorooshsadeh
(posted 2011-08-26 12:40:50.0) Its ok but if it had price would be more useful jjurado
(posted 2011-05-27 10:58:00.0) Response from Javier at Thorlabs to nkaddy: Thank you very much for contacting us. The current design of the XYR1 does not easily allow for enlarging the diameter of the SM1 opening. I will contact you directly to help you find other alternatives that might be suitable for your application. nkaddy
(posted 2011-05-27 16:10:13.0) Great idea, but I need to have a larger hole in the middle, how large would be possible? jjurado
(posted 2011-02-28 11:03:00.0) Response from Javier at Thorlabs to rbjaculbia: Thank you for submitting your request. The current design of the XYR1 does not allow for replacing the micrometers with coarse adjustment screws. The micrometer we use is actually our 148-811ST (http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=1223&pn=148-811ST#1223). Two of these actuators are inserted into the outer body of the XYR1 and then we use screws to hold the mounting barrel in place. I will contact you for further discussuion of your application. rbjaculbia
(posted 2011-02-27 22:26:09.0) hi, can we replace the micrometer of the XYR1 with a coarse adjustment screw? Thanks Thorlabs
(posted 2010-10-08 17:29:51.0) Response from Javier at Thorlabs to rosaura.rucalvaba: We have not yet developed a version of the XYR1 with translation along the rotation axis. I will discuss this with our mechanics engineers and get back to you. rosaura.ruvalcaba
(posted 2010-10-08 16:17:49.0) Has a modified version of product XYR1 with a micrometer driven z-rotation been developed? If so, who would I contact for the specs and a quote? Javier
(posted 2010-06-18 15:48:30.0) Response from Javier at Thorlabs to daniel-d-gall: we would recommend limiting the load to 2 lbs when the XYR1 is mounted vertically, with one of the actuators pushing up. It is also recommended to keep the load close to the stage, so as to prevent excessive torque onto the rotation plate. daniel-d-gall
(posted 2010-06-15 15:30:31.0) This would could be very useful, but the setup were looking at requires the rotational axis to be horizontal rather than vertical. Would this be possible for this stage, and if so what would the weight restrictions be? apalmentieri
(posted 2009-12-21 18:08:54.0) A response from Adam at Thorlabs: This is a great idea! I am currently in contact with our head engineer to see how easy this modification may be. How much resolution would you need? What type of precision would be necessary? If you have any more information, that would be very helpful. I will email with you with any updates we may have. davymooree
(posted 2009-12-21 11:34:24.0) Is it possible to have this stage with a micrometer driven z-rotation? This would be very useful for precision applications such as mask alignment in lithography. |
回転マウント＆回転ステージのセレクションガイド
当社では手動式および電動式の回転マウントと回転ステージを豊富にご用意しております。回転マウントの内孔はØ12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、またはØ50 mm～Ø50.8 mm(Ø2インチ) の光学素子取付け用に設計されております*。また回転ステージには、様々な部品やシステムが取り付けられるようにタップ穴が配置されております。電動式は、DCサーボモータ、2相ステッピングモータ、あるいはElliptec™共振ピエゾモータにより駆動されます。いずれも360°の連続回転が可能です。
*下表のマウントは、Ø12.7 mm、Ø25.4 mm、Ø50.8 mmの光学素子に対して最適設計されています。Ø12.0 mm、Ø25.0 mm、Ø50.0 mmなどの少し小さい光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
手動回転マウント
| Rotation Mounts for Ø1/2" Optics | |||||||
|---|---|---|---|---|---|---|---|
| Item # | MRM05(/M) | RSP05(/M) | CRM05 | PRM05(/M)a | SRM05 | KS05RS | CT104 |
| Click Photo to Enlarge |  |  |  |  |  |  |  |
| Features | Mini Series | Standard | External SM1 (1.035"-40) Threads | Micrometer | 16 mm Cage-Compatible | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Compatible with 30 mm Cage Translation Stages and 1/4" Translation Stagesb |
| Additional Details | |||||||
| Rotation Mounts for Ø1" Optics | ||||||||
|---|---|---|---|---|---|---|---|---|
| Item # | RSP1(/M) | LRM1 | RSP1D(/M) | DLM1(/M) | CLR1(/M) | RSP1X15(/M) | RSP1X225(/M) | PRM1(/M)a |
| Click Photo to Enlarge |  |  |  |  |  |  | |  |
| Features | Standard | External SM1 (1.035"-40) Threads | Adjustable Zero | Two Independently Rotating Carriages | Rotates Optic Within Fixed Lens Tube System | Continuous 360° Rotation or 15° Increments | Continuous 360° Rotation or 22.5° Increments | Micrometer |
| Additional Details | ||||||||
| Rotation Mounts for Ø1" Optics | ||||||
|---|---|---|---|---|---|---|
| Item # | LM1-A & LM1-B(/M) | CRM1T(/M) | CRM1LT(/M) | CRM1PT(/M) | KS1RS | K6XS |
| Click Photo to Enlarge |   |  |  |  |  |  |
| Features | Optic Carriage Rotates Within Mounting Ring | 30 mm Cage-Compatiblea | 30 mm Cage-Compatible for Thick Opticsa | 30 mm Cage-Compatible with Micrometera | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Six-Axis Kinematic Mounta |
| Additional Details | ||||||
| Rotation Mounts for Ø2" Optics | |||||||
|---|---|---|---|---|---|---|---|
| Item # | RSP2(/M) | RSP2D(/M) | PRM2(/M) | LM2-A & LM2-B(/M) | LCRM2A(/M) | KS2RS | K6X2 |
| Click Photo to Enlarge |  |  |  |   |  |  |  |
| Features | Standard | Adjustable Zero | Micrometer | Optic Carriage Rotates Within Mounting Ring | 60 mm Cage-Compatible | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Six-Axis Kinematic Mount |
| Additional Details | |||||||
| Rotation Drive Mechanism and Adjustment Range | Manual, 360° Continuous | Coarse: Manual, 360° Continuous; Fine: ±7° Micrometer | Manual, 360° Continuous | ||||
| Optic Mounting | Internally SM2-Threaded Carriage | Internal SM2 Threads in LM2-A | Internally SM2-Threaded Carriage | ||||
| Maximum Accepted Optic Thickness | 0.51" (13 mm) | 0.54" (13.7 mm) | 0.48" (12.2 mm) | 0.46" (11.7 mm) | 0.52" (13.2 mm) | 0.47" (12 mm) | 0.53" (13.4 mm) |
| Post Mounting | 8-32 (M4) Tap | 8-32 (M4) Tap in LM2-B | 8-32 (M4) Tap | Four Counterbores for 8-32 (M4) Cap Screws | Six Counterbores for 8-32 (M4) Cap Screws | ||
| Cage System Compatibility | N/A | Four 4-40 (M3) Taps on Rotation Dial with 60 mm Spacing | N/A | Four Bores for Ø6 mm Cage Rods with 60 mm Spacing | N/A | N/A | |
手動回転ステージ
| Manual Rotation Stages | ||||||
|---|---|---|---|---|---|---|
| Item # | RP005(/M) | PR005(/M) | MSRP01(/M) | RP01(/M) | RP03(/M) | QRP02(/M) |
| Click Photo to Enlarge |  |  |  |  |  |  |
| Features | Standard | Two Hard Stops | ||||
| Additional Details | ||||||
| Manual Rotation Stages | ||||||
|---|---|---|---|---|---|---|
| Item # | XRNR1(/M) | XRR1(/M) | PR01(/M) | CR1(/M) | XYR1(/M) | OCT-XYR1(/M) |
| Click Photo to Enlarge |  |  |  |  |  |  |
| Features | Fine Rotation Adjuster and 2" Wide Dovetail Quick Connect | Fine Rotation Adjuster and 3" Wide Dovetail Quick Connect | Fine Rotation Adjuster and SM1-Threaded Central Aperture | Fine Pitch Worm Gear | Rotation and 1/2" Linear XY Translation | |
| Additional Details | ||||||
電動回転マウント＆ステージ
| Motorized Rotation Mounts and Stages with Central Clear Apertures | |||||
|---|---|---|---|---|---|
| Item # | DDR25(/M) | PDR1C(/M) | PDR1(/M) | PDR1V(/M) | PDXR1(/M) |
| Click Photo to Enlarge |  |  |  |  |  |
| Features | Compatible with SM05 Lens Tubes, 16 mm Cage System, & 30 mm Cage System | Compatible with 16 mm Cage System | Compatible with SM05 Lens Tubes & 30 mm Cage System | Vacuum-Compatible; Also Compatible with SM05 Lens Tubes & 30 mm Cage System | Compatible with SM05 Lens Tubes & 30 mm Cage System |
| Additional Details | |||||
| Motorized Rotation Mounts and Stages with Central Clear Apertures | |||||
|---|---|---|---|---|---|
| Item # | K10CR1(/M) | PRM1Z8(/M)a | DDR100(/M) | ELL14 | HDR50(/M) |
| Click Photo to Enlarge |  |  |  |  |  |
| Features | Compatible with SM1 Lens Tubes & 30 mm Cage System | Compatible with SM1 Lens Tubes, 16 mm Cage System, 30 mm Cage System | Compatible with SM1 Lens Tubes, Open Frame Design for OEM Applications | Compatible with SM2 Lens Tubes | |
| Additional Details | |||||
| Motorized Rotation Mounts and Stages with Tapped Platforms | ||
|---|---|---|
| Item # | PRMTZ8(/M)a | ELL18(/M)b |
| Click Photo to Enlarge |  |  |
| Features | Tapped Mounting Platform for Mounting Prisms or Other Optics | Tapped Mounting Platform, Open Frame Design for OEM Applications |
| Additional Details | ||
ズーム
Click to Enlarge

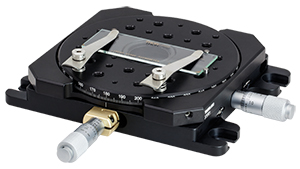

バネクリップSLH1(/M)とテストターゲットを取り付けたXYR1(/M)。 ステージ上の位置決めピンを用いて、スライドを光学素子中央にあるØ25.4 mm(Ø1インチ)の穴にアライメント。
- 2軸移動ステージ、回転式プラットフォーム付き
- 360°連続回転
- X軸とY軸に沿って13 mm直線移動
- ベースから取付けプラットフォームの高さ: 25.4 mm

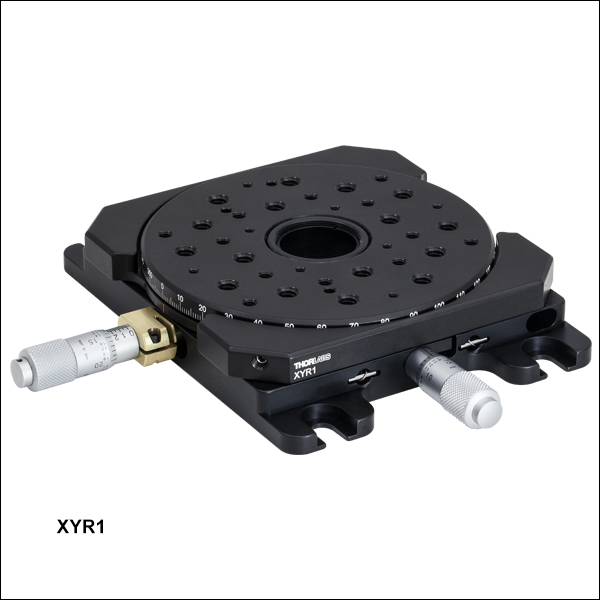

XYR1/Mは、高さ25.4 mmで、薄型の回転式プラットフォーム付き2軸直線移動ステージです。 中央にあるSM1ネジ貫通穴を利用して、サンプルの下からの照射が必要となるイメージング用途でお使いいただけます。 X軸とY軸のマイクロメータの移動量は13 mmで、10 µm刻みの目盛が付いています。 ステージはバネを利用してアクチュエータ上に固定されているので、位置決め時に固定ネジは必要ありません。ステージ上面はM6、M4ならびに#4-40タップ穴が並んでいます。穴のない面に交換したい場合には、アダプタープレートXYR1Aを別途ご購入いただけます(下記参照)。
回転式プラットフォームの外端に沿って刻まれている角度目盛によって、ステージの角度を設定して2 mmのロック用止めネジ(六角)で固定することができます。 回転軸を固定しても、XY 軸での移動は可能です。 ステージは、取り付けた部品の安定性を損なうことなく自由に回転・移動させることができます。
右の写真のように、このステージに顕微鏡用スライドバネクリップSLH1(/M)(下記掲載)を取り付けることもできます。 XYR1/Mには、位置決めピン(SLH1/Mに付属)用のアライメント穴が3つあります。 位置決めピンを用いることで、25.4 mm × 76.2 mmの顕微鏡用スライドの中央が貫通穴上に配置されるよう取り付けられ、ステージ上で再現性のある正確な位置決めをすることが可能です。 バネクリップには、2.5 mmの六角ソケットが付いたM4ネジが2個付属しており、これを用いてステージに簡単に取付けることができます。
ズーム
Click to Enlarge
OCT-XYR1(/M)の上面プレートを外すとタップ穴とSM1ネジ穴があります。
- 取り外し可能な上面プレート付きの、2軸移動ステージ＋回転プラットフォーム
- 360°連続回転
- XY軸に沿って13 mm直線移動
- ベースから取付けプラットフォームの高さ:41.8 mm

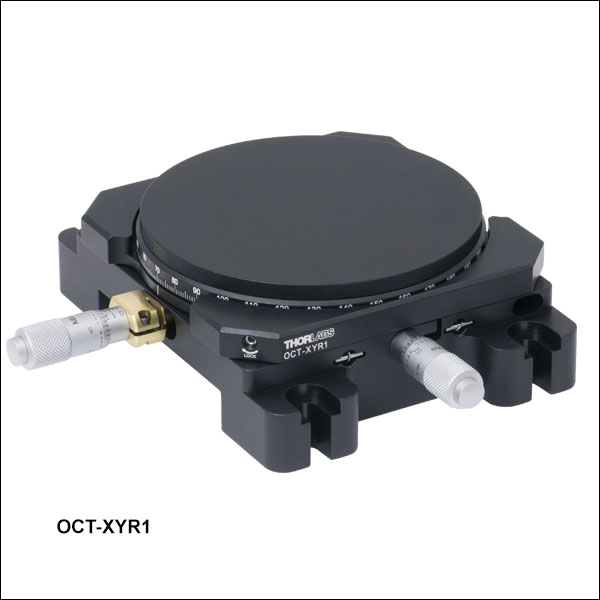

OCT-XYR1/Mはもともと当社のOCTシステム用に設計された製品で、上に記載のステージXYR1/Mに類似しています。 このステージには試料を保持するための取り外し可能な上面プレートが付いております。またステージ高も41.8 mmと高くなっています。右の写真でご覧いただけるように、上面プレートは取り外し可能です。取り付け時には中央のSM1ネジ付き穴でステージに固定されます。プレート下のタップ穴はオプトメカニクス製品の取り付けに使用できます。また、下記の顕微鏡用スライドバネクリップSLH1/Mにも対応します。
X軸とY軸のマイクロメータの移動量は13 mmで、10 µm刻みの目盛が付いています。ステージはバネを利用してアクチュエータ上に固定されているので、ロック用ネジは必要ありません。回転式プラットフォームの外端に沿って刻まれている角度目盛により、ステージの角度を設定してから2 mmのロック用止めネジ(六角)で固定することができます。回転軸を固定しても、XY軸での移動は可能です。ステージは、取り付けた部品の安定性を損なうことなく自由に回転・移動させることができます。
ズーム- 移動ステージXYR1/M用の試料用プレート
- Ø103.5 mm x 5.1 mm(厚さ)
- SM1ネジ付き穴に対応
試料用プレートXYR1Aを使用して、タップ穴が開いた移動ステージXYR1/Mの表面を穴無平面にすることができます。このプレートはアルマイト加工のアルミニウム製で、ステージOCT-XYR1/Mに付属する上面プレートとしてご使用いただけます。SM1外ネジ付きのプラグが付いており、ステージ中央のSM1ネジ穴にねじ込むことができます。アダプタープレートの縁には着脱時に滑りにくいよう、刻み目が付いています。
ズーム
- 2つのバネクリップが試料を確実に固定
- 顕微鏡用スライドおよび様々なサイズのテストターゲットに対応
- M4タップ穴付きの全てのステージに直接取付け可能

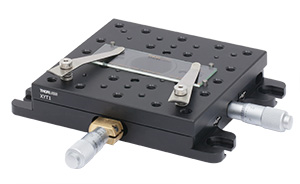

- 付属の位置決めピンを用いて、標準的なスライドを移動ステージXYR1(/M)または XYT1(/M)の貫通穴の上にアライメント(右の写真参照)
