Products Home精密カバーガラスおよび顕微鏡スライド
- #1.5H (170 µm) and #0 (85 - 115 µm) Thickness Cover Glasses
- 26.0 mm x 76.0 mm Glass Microscope Slides
- 25.4 mm x 76.2 mm Fluorescent Microscope Slides
- Ideal for High-Performance Imaging Applications
MS10PC
Positively Charged Flat Slide
CG15KH
Rectangular Cover Glass
MS15C1
Slide with Single Cavity
CG15XH
Ø25 mm Cover Glass
Application Idea
Slides Mounted in a Microscope using MLS203-1 XY Stage and MLS203P10 Multiple Slide Holder Stage Accessory
FSK1
Blue Fluorescent Slide
FSK2
Green Fluorescent Slide
FSK6
Red Fluorescent Slide
Please Wait
| Item # | Thickness | Description | Dimensions | Quantity |
|---|---|---|---|---|
| Cover Glasses | ||||
| CG15CH | #1.5H (170 ± 5 µm) | Square | 22 mm x 22 mm | 1000 |
| CG15CH2 | 200 | |||
| CG15KH | Rectangle | 24 mm x 50 mm | 1000 | |
| CG15KH1 | 100 | |||
| CG15NH | Small Circle | Ø12 mm | 1000 | |
| CG15NH1 | 100 | |||
| CG15XH | Large Circle | Ø25 mm | 1000 | |
| CG15XH1 | 100 | |||
| CG00C | #0 (85 - 115 µm) | Square | 22 mm x 22 mm | 1000 |
| CG00C2 | 200 | |||
| CG00K | Rectangle | 24 mm x 50 mm | 1000 | |
| CG00K1 | 100 | |||
| Microscope Slides | ||||
| MS10UW | 1 mm | Flat | 26 mm x 76 mm | 1000 |
| MS10UW2 | 200 | |||
| MS10PC | Flat, Positively Charged | 1000 | ||
| MS10PC1 | 100 | |||
| MS15C1 | 1.35 mm | Single Cavity | 50 | |
| MS15C2 | Dual Cavity | 50 | ||
| Fluorescent Microscope Slides | ||||
| FSK1(-P5) | 1.7 mm | Fluorescent, Blue | 25.4 mm x 76.2 mm | 1 or 5 |
| FSK2(-P5) | Fluorescent, Green | 1 or 5 | ||
| FSK3(-P5) | Fluorescent, Yellow | 1 or 5 | ||
| FSK4(-P5) | Fluorescent, Orange | 1 or 5 | ||
| FSK6(-P5) | Fluorescent, Red | 1 or 5 | ||
| FSK5 | Fluorescent Set, All Colors | 5 | ||
特長
- 高性能顕微鏡用に設計
- カバーガラスは、Schott D 263®M製
- 厚さ#1.5H (170 ± 5 µm)の精密タイプ:正方形、長方形、円形
- 厚さ#0 (85～115 µm)のタイプ:正方形、長方形
- 26 mm x 76 mm (W x L)の顕微鏡スライドはソーダライムガラス製
- 厚さ1 mmのスライド表面は正に帯電または処理無し
- 厚さ1.35 mmのスライドは試料用のホール付き
- 25.4 mm x 76.2 mm蛍光顕微鏡用スライドはアクリルキャスト板製
- 厚さ1.7 mmの蛍光顕微鏡校正用スライド
- 青、緑、黄、オレンジ、赤の5色でご用意
- 単体または5個入りセットでご提供
- FSK5は5色すべてのスライドが入ったセット
当社では全反射照明蛍光顕微鏡(TIRF)、生細胞イメージング、生化学などの高性能イメージング用に設計された、精密カバーガラス(カバースリップ)、顕微鏡用スライド、そして蛍光顕微鏡用スライドのラインナップをご用意しております(右の表をご参照ください)。
精密カバーガラス
カバーガラスは、無色透明で自家蛍光が低いSchott D 263® Mガラス製です。#1.5Hのカバーガラスは、170 ± 5 µmの均一な厚さに精密機械加工されているため、球面収差による画像の劣化を最小限に抑えます。当社では、正方形、長方形、そして円形のカバーガラスをご用意しています。#0のカバーガラスは厚さ85～115 µmと非常に薄く研磨されており、蛍光強度が低い試料や厚みのある試料に適しています。こちらは正方形と長方形でご用意しています。
顕微鏡用スライド
26 mm x 76 mmのスライドは、耐食性のあるソーダライムガラス製です。厚さ1 mmのスライドには書き込み可能な白色フロスト加工がなされており、表面処理無しのタイプ、または付着力を高めるために正の電荷を帯びているタイプがございます。厚さ1.35 mmのスライドは1つまたは2つのホール付き、あるいは表面処理無しのタイプがございます。スライドは、当社の顕微鏡スライド＆テストターゲットホルダのような、26 mm x 76 mmのスライドに対応するスライドホルダに取り付け可能です。当社の顕微鏡用XYならびにXYZ高速電動ステージには、様々な構成でスライドを保持するインサートを取り付けることができます。
蛍光顕微鏡用スライド
蛍光顕微鏡用スライドは青、緑、黄、オレンジ、赤の5色をご用意しております。素材はアクリルキャスト板で、ワイドフィールド、共焦点、多光子顕微鏡などで一般に使用されるLEDやレーザで照射すると、一般的な蛍光色素と同様な波長で蛍光を発します。各スライドの表面には均一な蛍光が生成され、蛍光イメージングシステムの調整に使用されます。すべてのスライドは厚さ1.7 ± 0.5 mmの26 mm x 76 mmスライドを保持するサンプルホルダに対応します。なお、当社の4ポジションスライドホルダC4SH01にはご使用になれませんのでご注意ください。
| Cover Glass Specifications | ||
|---|---|---|
| Type | Schott D 263® M | |
| Dimensions | 22 mm x 22 mm, 24 mm x 50 mm, Ø12 mm, or Ø25 mm | 22 mm x 22 mm or 24 mm x 50 mm |
| Thickness | #1.5H (170 ± 5 µm) | #0 (85 - 115 µm) |
| Average Transmissiona,b | 91.7 ± 0.1% | |
| Refractive Index at 589.3 nm | 1.523 | |
| Coefficient of Thermal Expansion | 7.2 x 10-6 K-1 | |
| Abbe Number | 55 | |
| Density | 2.51 g/cm3 | |
| Microscope Slide Glass Specifications | |||
|---|---|---|---|
| Surface | Flat, Untreated | Flat, Positively Charged | Cavity Wells, Untreated |
| Type | Soda Lime | ||
| Dimensions | 26 mm x 76 mm | ||
| Thickness | 1 mm ± 0.05 mm | 1 mm ± 0.05 mm | 1.35 mm ± 0.15 mm |
| Average Transmissiona,b | 91.2 ± 1% | ||
| Refractive Index at 589.3 nm | 1.523 | ||
| Coefficient of Thermal Expansion (20 - 300 °C) | 9 x 10-6 K-1 | ||
| Density | 2.5 g/cm3 | ||
| Elastic Modulus | 7.3 x 104 N/mm2 | ||
| Poisson Ratio | 0.23 | ||
| Alkaline Resistance (ISO 695) | Class 1 - 2 | Class 2 | Class 1 - 2 |
| Acid Resistance (ISO 8424) | Class 1 | Class 3 | Class 1 |
| Hydrolytic Resistance (ISO 719) | Class 3 | Class 3 | Class 3 |
| Fluorescent Slide Specificationsa | ||
|---|---|---|
| Type | Cast Acrylic | |
| Dimensions | 25.4 mm x 76.2 mm | |
| Thickness | 1.7 mm ± 0.2 mm | |
顕微鏡用スライドとカバーグラス
Click to Enlarge
生データはこちらからダウンロードいただけます。

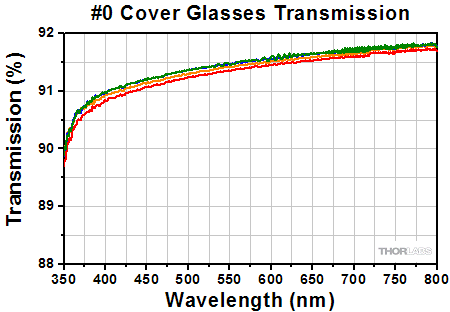

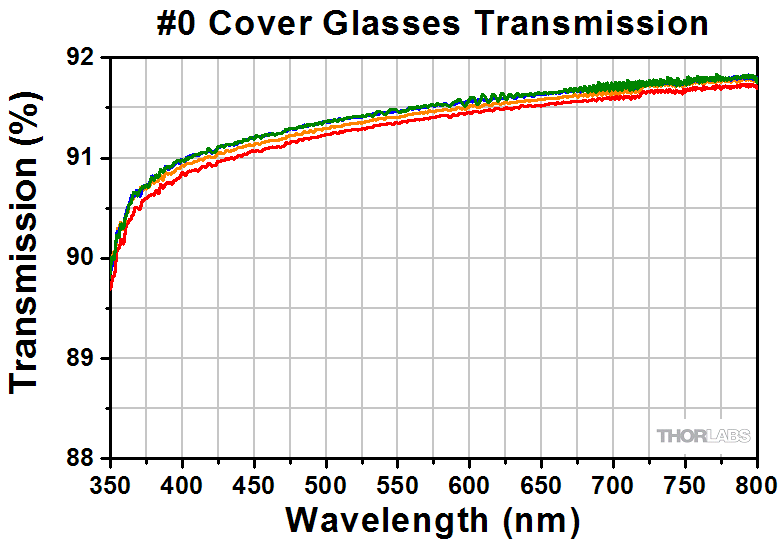

カバーガラスCG00Cの350 nm～800 nmにおける透過率測定値(4枚の抽出サンプル)。これは厚さ#0のカバーガラスの代表的なデータです。
Click to Enlarge
生データはこちらからダウンロードいただけます。

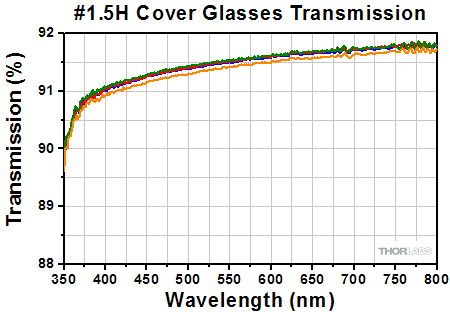

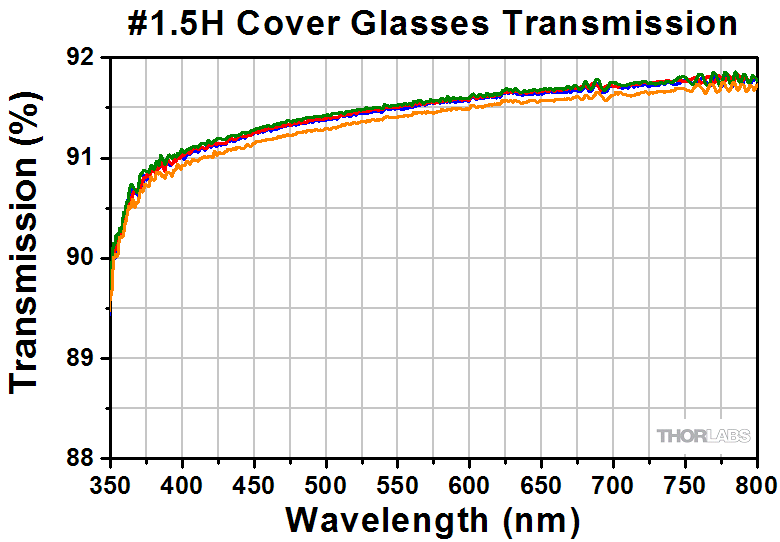

カバーガラスCG15CHの350 nm～800 nmにおける透過率測定値(4枚の抽出サンプル)。これは厚さ#1.5Hのカバーガラスの代表的なデータです。
Click to Enlarge
生データはこちらからダウンロードいただけます。

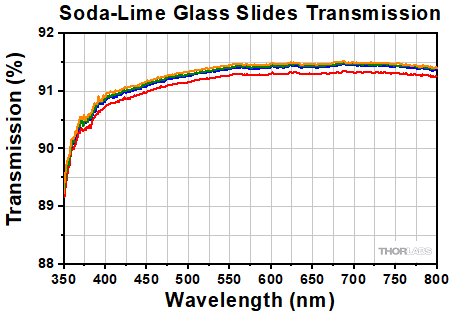

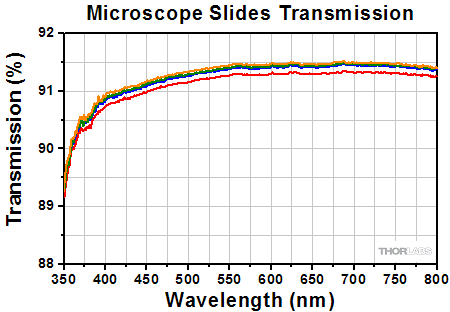

顕微鏡用スライドMS10UWの350 nm～800 nmにおける透過率測定値(4枚の抽出サンプル)。これは顕微鏡用スライドの代表的なデータです。
蛍光顕微鏡用スライド
Click to Enlarge
生データはこちらからダウンロードいただけます。

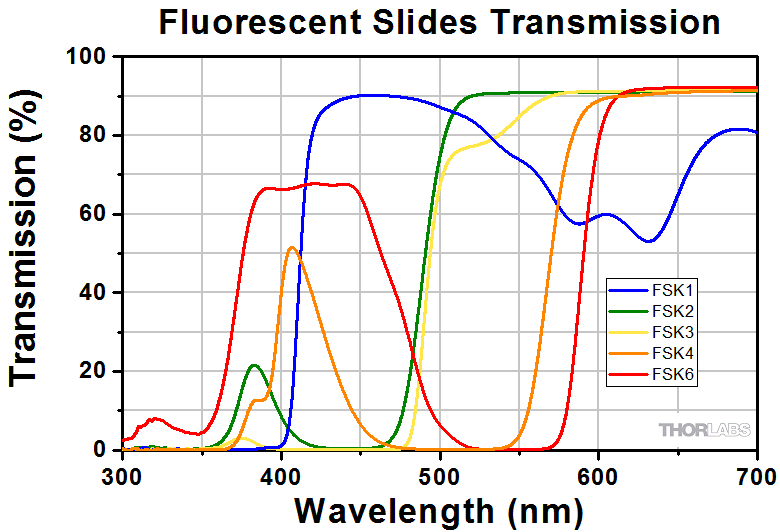

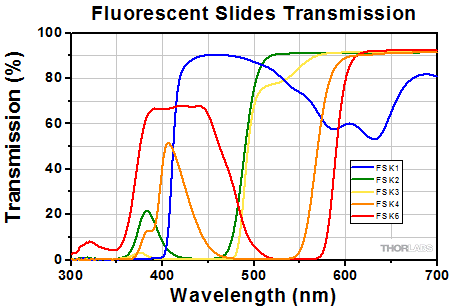

蛍光スライドFSK1(青)、FSK2(緑)、FSK3(黄)、FSK4(オレンジ)、FSK6 (赤)の300 nm～700 nmにおける透過率グラフの比較。このデータは典型値で、性能は製造ロットにより異なる場合があります。
Click to Enlarge
生データはこちらからダウンロードいただけます。

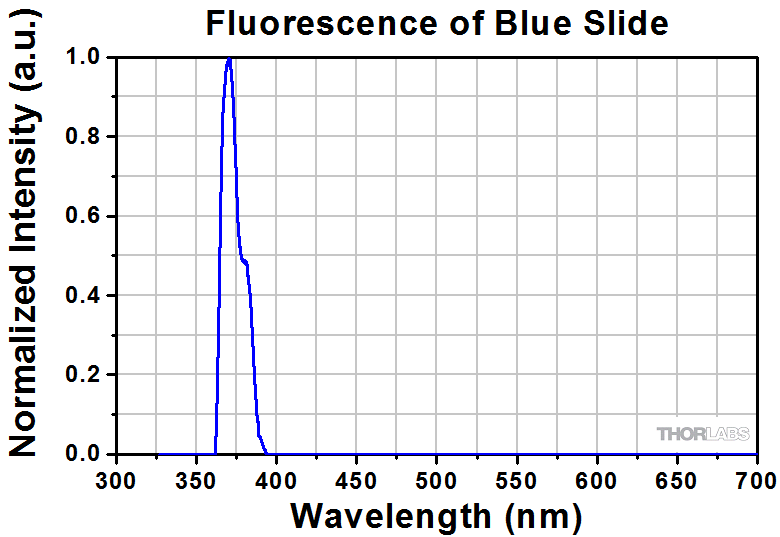

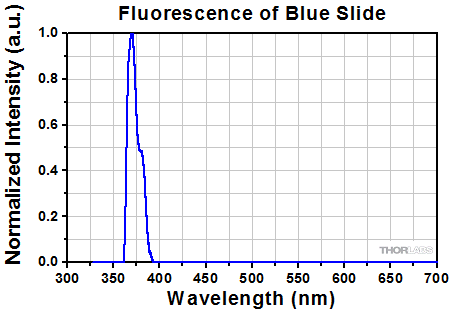

青色蛍光スライドFSK1に、365 nmファイバ出力型LED M365FP1からの光を照射した時の蛍光スペクトル。このデータは典型値で、性能は製造ロットにより異なる場合があります。
Click to Enlarge
生データはこちらからダウンロードいただけます。

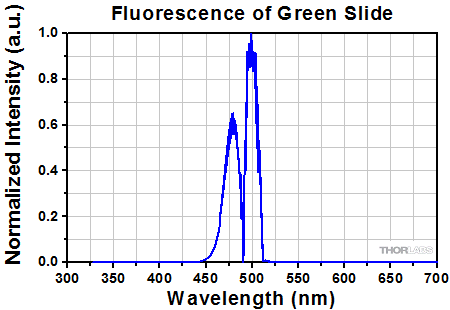

緑色蛍光スライドFSK2に、470 nmファイバ出力型LED M470F3からの光を照射した時の蛍光スペクトル。このデータは典型値で、性能は製造ロットにより異なる場合があります。
Click to Enlarge
生データはこちらからダウンロードいただけます。

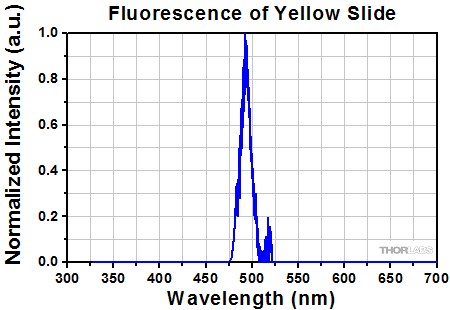

黄色蛍光スライドFSK3に、365 nmファイバ出力型LED M365FP1からの光を照射した時の蛍光スペクトル。このデータは典型値で、性能は製造ロットにより異なる場合があります。
Click to Enlarge
生データはこちらからダウンロードいただけます。

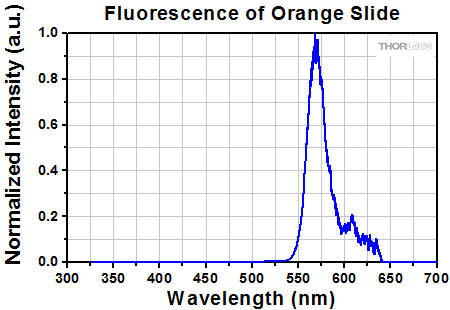

オレンジ色蛍光スライドFSK4に、565 nmファイバ出力型LED M565F3からの光を照射した時の蛍光スペクトル。このデータは典型値で、性能は製造ロットにより異なる場合があります。
Click to Enlarge
生データはこちらからダウンロードいただけます。
赤色蛍光スライド FSK6に、565 nmファイバ出力型LED M565F3からの光を照射した時の蛍光スペクトル。このデータは典型値で、性能は製造ロットにより異なる場合があります。
スライドとカバーガラスを用いた顕微鏡用試料の調製には、いくつかの一般的方法があります。
ドライマウント
この方法では、まず試料を直接スライド上に置きます。 次に、顕微鏡の対物レンズを保護するために、試料の上にカバーガラスをのせます。大きい試料には、ホール付きのMS15C1またはMS15C2がご使用いただけます。
Click to Enlarge

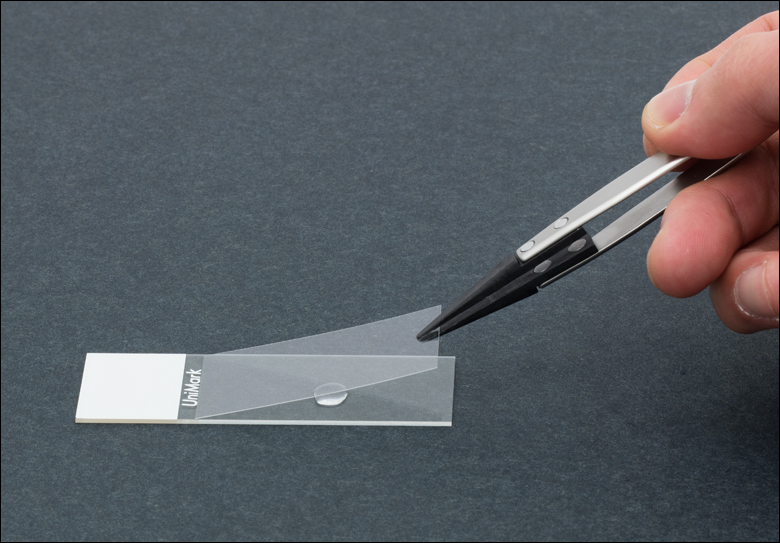

試料の上にカバーガラスをのせる際にはピンセットを使用します。
Click to Enlarge
ドロッパーボトルを使用してスライド上に液体を1滴たらします。
ウェットマウント
ウェットマウントでは、まず試料をスライドの上に置きます。次にピペットまたはドロッパーボトルB2939を使用し、液体(水、グリセリン、培養液など)を試料の上に1滴たらします。ピンセットでカバーガラスの端を持ち、試料の液滴の上に静かに下ろします(右の写真をご覧ください)。
- カバーガラスの内側に気泡がないことを確認してください。
- 液体が多すぎると、カバーガラスが動く原因になります。小さいサイズのペーパータオルまたはキムワイプ®† KW32を使用してカバーガラスの隅から余分な液体を吸い取ります。
- 液体が足りない場合は、ピペットまたはドロッパーボトルを使用して、カバーガラスの隅から少量の液体をたらして補充します。
取り付けた試料を乾燥や汚染から保護するために、カバーガラスを顕微鏡スライドにシールまたは接着することができます。生きた細胞やデリケートな試料の場合は、カバーガラスの端をワセリン、ラノリンおよびパラフィンを等量混合したバラップ(valap)を用いてシールしてください。ゆっくりと混ぜ合わせたのち、小さなブラシまたは綿棒でカバーグラスの端部に塗布します。
塗抹標本の調製
このタイプの試料の場合は、まずスライドの上に試料液を1滴たらします。もう1つのスライドの端を使って試料を塗抹し、均一な薄い層を作ります。カバーガラスをのせ、ペーパータオルまたはキムワイプKW32を使用して、カバーガラスの隅から余分な液体を吸い取ります。
注: 蛍光顕微鏡校正用スライドにはエタノールを使用しないでください。スライドが破損する恐れがあります。
†Kimwipes®(キムワイプ)は、Kimberly-Clark社の登録商標です。
| Posted Comments: | |
Yale Goldman
(posted 2020-12-25 19:37:28.85) Do you have a spec for the surface roughness of these? YLohia
(posted 2020-12-30 12:21:19.0) Hello Yale, thank you for contacting Thorlabs. Unfortunately, we do not control for a specific surface roughness and cannot provide a spec for that. yannick.folwill
(posted 2018-10-25 15:42:24.663) Dear Thorlabs,
for me the diameter of the cover glasses is very critical, I was using the 25 mm substrates and built a mount for it which worked fine for the first two batches I got. Now the new batch of substrates I have is of diameter ~25.2 mm which is too large for my mount. Do you also have those glasses with tighter tolerances or at least leaning to have smaller diameter?
Thank you. YLohia
(posted 2018-10-31 11:19:36.0) Hello, thank you for contacting Thorlabs. My apologies for the issues caused by the larger size of your latest cover glass order. We have a tolerance of +/-0.5mm on these. I will reach out to you directly to discuss the possibility of offering a tighter tolerance on these. nevgilhooly88
(posted 2018-09-07 15:49:58.673) We recently tried CG15CH2 coverslips as a replacement for GoldSeal coverslips from Fisher. Both coverslips are made with D263M glass. However, the CG15CH2 coverslips showed horrendous autofluorescence straight out the box compared to theGoldSeals. I had to bake the coverslips at 450oC to remove the fluorescence. Are these coverslips pure D263M glass or has it been doped with other material? I'm concerned that our surface chemistries will not work as well with these coverslips. llamb
(posted 2018-09-21 09:00:26.0) Thank you for your feedback. The CG15CH2 cover slips are made from pure D 263 M Schott glass. The raw glass material itself is gas coated with sulfur dioxide, which can connect on the glass surface with sodium oxide to become sodium sulfate. The intensity/amount of this coating may vary. This process is done by the raw glass manufacturer to ensure that the glass sheets can be easily separated. Perhaps your coverslips are autofluorescing from a particularly thick coating, or there may be additional impurities in the glass that are causing this. I will reach out to you directly to troubleshoot further and see if replacement coverslips are necessary. ysung4
(posted 2018-08-07 15:28:38.073) Can you make coverslips that can be used with your sample holder (https://www.thorlabs.com/thorproduct.cfm?partnumber=MPSH)? YLohia
(posted 2018-08-16 08:25:23.0) Hello, thank you for your feedback. I have posted this new product idea for 35mm diameter coverslips on our internal engineering forum for further consideration. jbiegen
(posted 2017-03-26 13:44:45.313) Can you tell me what the diameter tolerance is on the CG15XH 25mm cover slip? Also, can you broadband AR coat one of the surfaces and if so, what is best surface quality could you provide? Thanks. tfrisch
(posted 2017-04-18 09:53:27.0) Hello, thank you for contacting Thorlabs. While we don't provide dimensional tolerances for these cover slips, we may be able to provide a custom window for your application. I will reach out to you directly about your requirements. pzhao
(posted 2016-08-22 09:28:14.193) CG15CH is made of Schott D263. Compared with Fused Silica, does it have higher or lower autofluorescence?
Thanks. |
ズーム
Click to Enlarge
スライドMS10UWにウェットマウントした24 mm x 50 mmのカバーガラスCG15KH
- 精密ガラスカバー、厚さ#1.5H (170 µm)、公差± 5 µm
- 高NA対物レンズの使用時に推奨
- 正方形(22 mm x 22 mm)、長方形(24 mm x 50 mm)、円形(Ø12 mm、Ø25 mm)
精密カバーガラスは、170 ± 5 µmの均一した厚さに研磨されています。無色透明で自家蛍光が低いSchott D 263 Mガラス製です。厚さの均一性とバラツキのない光学特性は、試料イメージングの際のコントラストを向上させ、球面収差による画像の欠損を減少させます(詳細は「仕様」のタブをご覧ください)。従って、こちらのカバーガラスは高NA対物レンズでの観察時の使用に適しています。
正方形(22 mm x 22 mm)、長方形(24 mm x 50 mm)、円形(Ø12 mm、Ø25 mm)のカバーガラスをご用意しております。なお、Ø12 mmカバーガラスは、ホール付きスライドMS15C1およびMS15C2にはご使用いただけません。カバーガラスを用いたドライあるいはウェットマウント試料調製法は、「プレパラートの調製」のタブをご覧ください。
ズーム- カバーガラス、厚さ#0(85～115 µm)
- 正方形(22 mm x 22 mm)、長方形(24 mm x 50 mm)
#0のカバーガラスは、85～115 µmの厚さに研磨されています。無色透明で自家蛍光の少ないSchott D 263 Mガラス製です。標準的な厚さのカバーガラスの中では最も薄いので、最少量の光学材料で試料をカバーすることになります。蛍光強度が低い試料や厚みのある試料に適しています。
正方形(22 mm x 22 mm)ならびに長方形(24 mm x 50 mm)でご用意しております。カバーガラスを用いたドライあるいはウェットマウントでの試料調製法は、「プレパラートの調製」のタブをご覧ください。

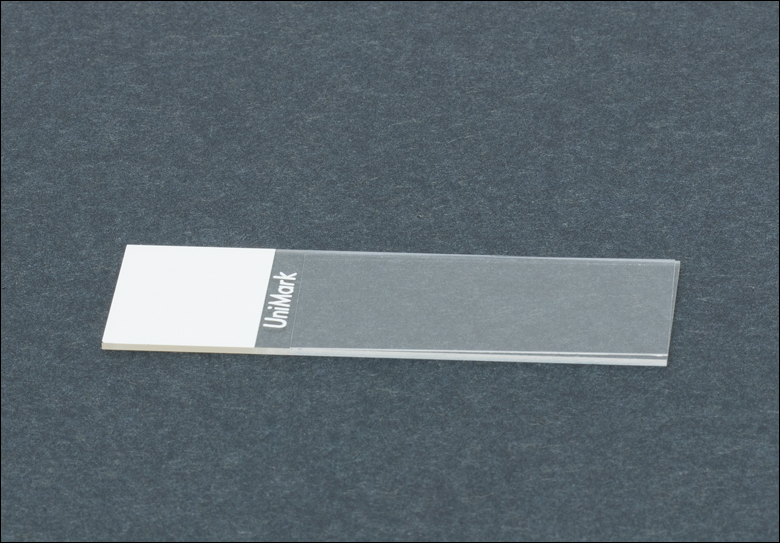

ズーム- 26 mm x 76 mm (W x L)のソーダライム製スライドガラス
- 高耐食性(耐水性クラス3)。詳細は「仕様」のタブをご覧ください。
- 洗浄済みですぐに使用可能、オートクレーブ可能
- 厚さ1 mmの書き込み用フロスト加工済みフラットスライドガラス
- 表面処理無しタイプ：1パック1000枚または200枚入り
- 表面に正の電荷を付与したタイプ：1パック1000枚または100枚入り
- 厚さ1.35 mm、ホール付き(1つまたは2つ)、1パック50枚入り
これらの26 mm x 76 mm (W x L)顕微鏡スライドガラスは、耐食性のある耐水性クラス3のソーダライムガラス製で、ほとんどの種類の試料とイメージング用途にご利用いただけます。洗浄済みですので、そのままご使用いただけます。さらに滅菌等をする必要がある場合には、ご使用前にオートクレーブすることも可能です。厚さは1 mmと1.35 mmでご用意しております。厚さ1 mmのスライドガラスは、片面に26 mm x 20 mmの白いマーキング領域があり、書き込みが可能です。書き込みには鉛筆が適しています。スライドの表面が処理無しのタイプ、または付着力を高めるために正の電荷を帯びているタイプをご用意しております。厚さ1.35 mmのスライドには、Ø15～Ø18 mm、深さ0.6～0.8 mmの球状のホールが1つまたは2つ付いており、液体試料や組織培養、あるいは大きい試料用としてご使用いただけます。
スライドは、顕微鏡用固定式スライドホルダMAX3SLHなどのスライドホルダ、または電動式顕微鏡用ステージのスライドホルダ用インサートで使用可能です。26 mm x 76 mmのスライドが使用可能なスライドホルダすべてに対応しています。
ズーム
Click to Enlarge
Raw Data

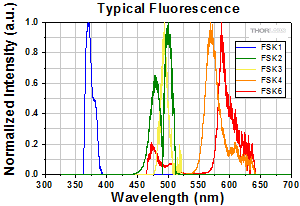

5種類のスライドに当社のファイバ出力型LEDからの光を照射した時の蛍光スペクトル。これらの蛍光スペクトルの生データもご覧いただけます。これらは典型的なデータで、性能は製造ロットにより異なる場合があります。詳細については「グラフ」タブをご覧ください。
Click to Enlarge
スライドホルダ付き高剛性スタンドMP100-RCH2に取り付けられた赤色蛍光スライドFSK6
- 青、緑、黄、オレンジ、赤の5色をご用意
- 単体または5個入りセットでご提供
- FSK5は5色すべてのスライドが入ったセット
- 25.4 mm x 76.2 mm、厚さ1.7 mm
- 様々な蛍光色素に近いスペクトルを有する5種類の蛍光スライド(右のグラフ参照)
- 均一な蛍光面を生成
- アクリルキャスト板製
当社の蛍光顕微鏡用スライドは、蛍光イメージングシステムの調整用に設計されています。これらのスライドは一般にワイドフィールド、共焦点および多光子イメージングシステムに使用され、様々な蛍光色素に近いスペクトルを有する均一な蛍光面を生成します。各スライドの大きさは25.4 mm x 76.2 mmで、厚さ1.7 ± 0.5 mmのアクリルキャスト板から切り出されています。スライドセットFSK5にはプラスチック製の保管ケースが付属しており、5枚のスライドを保管して埃などから保護できます。保管ケースの上部には当社のロゴと型番が刻印されています。 25.4 mm x 50.8 mmの大きさまではカスタマイズ可能ですので、ご希望の際は当社までお問い合わせください。こちらの蛍光スライドの詳細については製品ページをご覧ください。
これらのスライドは厚さ1.7 ± 0.5 mm、大きさ26 mm x 76 mmのスライドを保持できるサンプルホルダに対応します。なお、当社の4ポジションスライドホルダC4SH01にはご使用になれませんのでご注意ください。
