環状開口付きオブストラクションターゲット


  • Obstruction Diameters Ranging from 50 µm to 1700 µm
  • 1000 µm or 2000 µm Pinhole Diameter
  • Blocking Region with Optical Density ≥ 6
  • 0.5 mm Thick Quartz Substrate in Ø1" Aluminum Housing

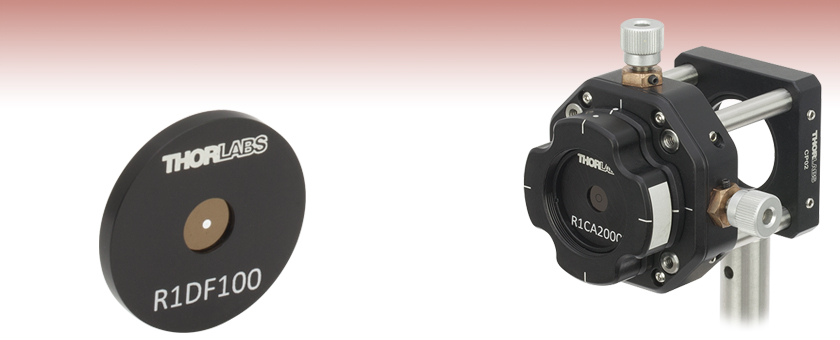

R1DF100

Annular Aperture Target
Obstruction Diameter = 100 µm
Pinhole Diameter = 1000 µm

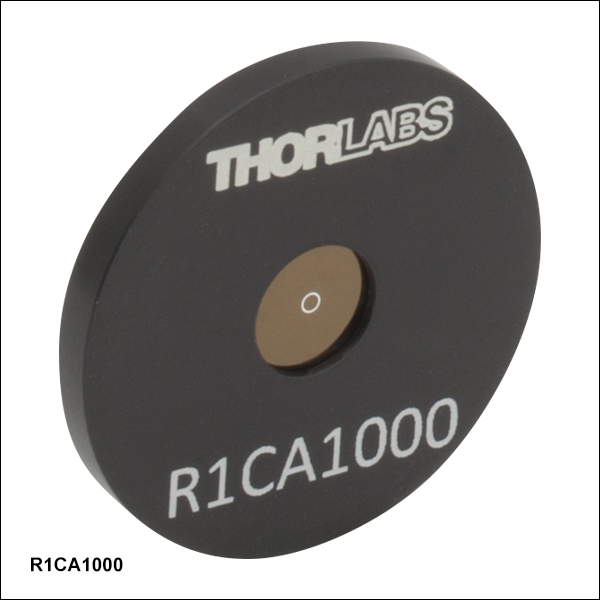

R1CA1000

Annular Aperture Target
Obstruction Diameter = 850 µm
Pinhole Diameter = 1000 µm

Related Items


Please Wait

特長

  • 生体システムをイメージングする際のコントラストを増大
  • 高次空間モードのフィルタリング
  • 厚さ0.5 mmの石英基板
  • 低反射クロムマスクによる遮断波長範囲(OD ≥ 6)の形成
  • 低反射クロムマスク上のARコーティングにより後方反射を最小限に抑制
  • アルミニウム筺体の外径: 25.4 mm(1インチ)

環状開口付きオブストラクションターゲット(AAOT)を使用し、生体をイメージングする際もしくは低次モードを除去する際にコントラストを増大させることができます。各AAOTの特性はオブストラクションの径(OD)とピンホール径(PD)の比率(ε)によって決まります。当社では、比率(ε)0.05~0.85、ピンホール径1 mmの環状開口付きオブストラクションターゲットをご用意しております。これらの製品はハイパス空間フィルタとしての用途に適しています。比率(ε)0.85のターゲットは共焦点イメージングシステムの横方向分解能を向上させるのに適しており、こちらはピンホール径2 mmの製品もご用意しています。

これらは厚さ0.5 mmの石英基板から造られており、400~2200 nmの波長範囲において高い透過率を有します。開口部の輪には吸光度が6以上の低反射クロムマスクが使用されており、内部のオブストラクションターゲットから外部のオブストラクション領域へ透過する光は遮断されます。AAOTは、外径25.4 mm(1インチ)の筐体にマウント済みで、Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用の移動マウント内に装着できます。その際は、低反射クロムマスクが筐体の刻印が施された面に向くように装着します。また、ご使用の際は後方反射を最小限に抑えるため、ARコーティング済みの低反射クロムマスクを光源に向けてお使いください。


Posted Comments:
user  (posted 2023-09-12 11:02:43.22)
Could you make customized annular aperture obstruction targets for us?
tberg  (posted 2023-10-02 03:40:27.0)
Hello! Thanks for contacting Thorlabs! I have reached out to you to discuss custom options.
Lee Weller  (posted 2021-05-21 16:32:46.417)
I'm looking for annular aperture obstruction targets in a 1/2" housing please. Could I make a custom size annular aperture also? 5.5mm PD and ~1.7mm OD
YLohia  (posted 2021-05-24 10:37:49.0)
Hello, thank you for contacting Thorlabs. Unfortunately, we cannot offer any customizations on this product line since these products are no longer in production and are pending obsoletion once the stock runs out.
user  (posted 2019-11-12 01:28:54.313)
Hello. Can I purchase blank disks? I want to purchase disks without an annular structure at the center. Best regards, Sang.
YLohia  (posted 2019-11-12 12:24:45.0)
Hello Sang, thank you for contacting Thorlabs. Custom items can be requested by emailing techsupport@thorlabs.com. We will reach out to you directly to discuss the possibility of offering this.
h.wu  (posted 2017-11-29 14:35:26.623)
Could you make customized annular aperture obstruction targets for us?
tfrisch  (posted 2017-12-12 04:32:36.0)
Hello, thank you for contacting Thorlabs. We are able to offer a new size of Annular Obstruction Target. This would require a new master to be made and can be cost prohibitive for low quantities. I will reach out to you directly to discuss a formal quote.
kwjae92  (posted 2017-11-06 01:42:06.177)
Hi, my name is woojae Kang and i have a question about annular aperture. Could I make a custom size annular aperture ? I want ~10mm PD and ~8-9mm OD. Thanks.
tfrisch  (posted 2017-12-19 04:54:32.0)
Hello, thank you for contacting Thorlabs. A custom size would require a new master which can be cost prohibitive for low quantities. I will reach out to you directly to discuss a formal quote.
aphillips  (posted 2017-07-27 15:22:53.21)
I'm looking for annular aperture obstruction targets in a 1/2" housing. What are our options? Can the targets be easily removed from the 1" housing and placed in a custom housing?
tfrisch  (posted 2017-08-16 10:03:41.0)
Hello, thank you for contacting Thorlabs. We can provide unmounted versions as a custom. We will reach out to you with a quote.
dan.reynolds  (posted 2017-01-06 08:40:40.773)
I'm looking for a high pass filter for a Fourier optics set and one of these annular apertures would fit the bill nicely. However, I might have higher spatial frequencies that are more than 2mm from the center. Could you make one of these with a 15mm pinhole diameter and somewhere between 100 to 3000um obstruction diameter?
tfrisch  (posted 2017-01-06 11:12:46.0)
Hello, thank you for contacting Thorlabs. I will reach out to you directly about the specific requirements for your application.
user  (posted 2016-04-15 11:23:55.733)
http://www.thorlabs.co.jp/images/tabimages/Annular_Aperture_Target_Equation_D1-182.gif e should be (Pinhole)/(Obstruction)
besembeson  (posted 2016-04-15 04:38:05.0)
Response from Bweh at Thorlabs USA: We define this in this case to be the inverse. Please contact me at techsupport@thorlabs.com if you have any questions or need some clarifications.
Apertures Selection Guide
Aperture TypeRepresentative Image
(Click to Enlarge)
DescriptionAperture Sizes Available from Stocka
Single Precision Pinholesa
Circular Pinholes in Stainless Steel FoilsØ1 µm to Ø9 mm
Circular Pinholes in Stainless Steel Foils,
Vacuum Compatible
Ø5 µm to Ø2 mm
Circular Pinholes in Gold-Plated Copper FoilsØ5 µm to Ø2 mm
Circular Pinholes in Tungsten FoilsØ5 µm to Ø2 mm
Circular Pinholes in Molybdenum FoilsØ5 µm to Ø2 mm
Square Pinholes in Stainless Steel Foils100 to 1000 µm Square
SlitsaSlits in Stainless Steel Foils3 mm Slit Lengths: 5 to 500 µm Widths
10 mm Slit Lengths: 20 to 500 µm Widths
Double Slits in Stainless Steel Foils3 mm Slit Lengths with 40, 50, or 100 µm Widths,
Spacing of 3X or 6X the Slit Width
Half-AperturesMounted, Half-Aperture Foils

Half-Apertures for Knife-Edge Scan Measurements

Annular AperturesAnnular Aperture Obstruction Targets on
Quartz Substrates with Chrome Masks
Ø1 mm Apertures with ε Ratiosb from 0.05 to 0.85
Ø2 mm Aperture with ε Ratiob of 0.85
Pinhole WheelsManual, Mounted, Chrome-Plated Fused Silica Disks
with Lithographically Etched Pinholes
Each Disk has 16 Pinholes from Ø25 µm to Ø2 mm and
Four Annular Apertures (Ø100 µm Hole, 50 µm Obstruction)
Motorized Pinhole Wheels with Chrome-Plated Glass Disks
with Lithographically Etched Pinholes
Each Disk has 16 Pinholes from Ø25 µm to Ø2 mm and
Four Annular Apertures (Ø100 µm Hole, 50 µm Obstruction)
Pinhole KitsStainless Steel Precision Pinhole KitsKits of Ten Circular Pinholes in Stainless
Steel Foils Covering Ø5 µm to Ø9 mm
  • 精密シングルピンホールとスリットの開口サイズ、ホイル材料、形状、およびピンホール配置は、特注で変更することも可能です。詳細は当社までお問い合わせください。
  • オブストラクション径のピンホール径に対する比率
Back to Top

オブストラクションターゲット: 環状開口、比率0.05~0.50


Click to Enlarge

オブストラクションピンホールの拡大写真
OD: オブストラクションの外径
PD: ピンホールの外径
  • ピンホール径は一律1 mm
  • 外径50 µm、100 µmまたは500 µmのオブストラクションに対応
  • 精密アライメント用のØ25.4 mm(Ø1インチ)筐体は当社の多数の移動マウントに対応
  • 空間ハイパスフィルタリングの用途に適した製品
  • 組立済みの空間システムへ装着可能

これらの環状開口付きオブストラクションターゲットは、オブストラクションとピンホールの比率(ε)が0.05、0.10または0.50となっており、ハイパスフィルタもしくはエッジ強調フィルタとしての用途に適しています。フーリエ面がフィルタ上に映しだされる際、ガウシアンビームを含む中心部(TEM00)は中央のオブストラクションによってブロックされます。しかし、回折情報を有する高次モードのフーリエ面はこれを通過し画像を形成することができます。この時、光の強度や汎用性のある滑らかな特性は失われますが、細い線や輪郭部分は強調されます。

右の写真はオブストラクションピンホールを拡大したものです。ピンホール径(PD)とオブストラクション径(OD)が表示されています。低反射クロムマスクが使用されている部分は黒く見え、光は開口部を透過しています。

Item #ε RatioaObstruction DiameterPinhole DiameterAnnular Aperture ConcentricityGlass Thickness
with Respect to Housingbwith Respect to Substratec
R1DF500.0550 µm1 mm< 0.41 mm≤216 µm0.5 mm
R1DF1000.10100 µm
R1DF5000.50500 µm
  • オブストラクション径のピンホール径に対する比率(右上の写真参照)
  • 石英ガラス基板の外径に対する環状部分の同心度
  • アルミニウム筐体の外径に対する環状部分の同心度
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
R1DF50 Support Documentation
R1DF50Customer Inspired! Annular Obstruction Target, ε = 0.05, Ø50 µm Obstruction
¥24,900
3 weeks
R1DF100 Support Documentation
R1DF100Customer Inspired! Annular Obstruction Target, ε = 0.10, Ø100 µm Obstruction
¥24,900
3 weeks
R1DF500 Support Documentation
R1DF500Customer Inspired! Annular Obstruction Target, ε = 0.50, Ø500 µm Obstruction
¥24,900
Today
Back to Top

オブストラクションターゲット: 円環開口、比率0.85


Click to Enlarge

オブストラクションピンホールの拡大写真
OD: オブストラクションの外径
PD: ピンホールの外径

これらの円環開口付きオブストラクションターゲットは、遮蔽率(ε)が0.85と一定になっているため、共焦点イメージングシステム内の横空間分解能を増加させるのに適しています。これらのフィルタは、光源(例えばファイバ出力レーザなど)のすぐ前に設置するデザインです。システムをアライメントする際は、光源の第1回折リングが円環開口のピンホール径よりも大きくなるようにする必要があります。

これらの円環開口は、共焦点顕微鏡や2光子励起顕微鏡においてイメージングシステムの横分解能を増加させたり、共焦点シータ蛍光顕微鏡においてイメージングシステムの横および軸方向の分解能を増加させたりする際によく使用されます。

右の写真はオブストラクションピンホールを拡大したものです。ピンホール径(PD)とオブストラクション径(OD)が表示されています。低反射クロムマスクが使用されている部分は黒く見え、光は開口部を透過しています。

Item # ε RatioaObstruction DiameterPinhole DiameterConcentricityGlass Thickness
with Respect to Housingbwith Respect to Substratec
R1CA10000.85850 µm1000 µm< 0.41 mm≤ 216 µm0.5 mm
R1CA20001700 µm2000 µm
  • オブストラクション径のピンホール径に対する比率(右上の写真参照)
  • 石英ガラス基板の外径に対する円環部分の同心度
  • アルミニウム筐体の外径に対する円環部分の同心度
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
R1CA1000 Support Documentation
R1CA1000Customer Inspired! Annular Obstruction Target, ε = 0.85, Ø850 µm Obstruction
¥24,900
3 weeks
R1CA2000 Support Documentation
R1CA2000Customer Inspired! Annular Obstruction Target, ε = 0.85, Ø1700 µm Obstruction
¥24,900
3 weeks
