オブストラクションターゲット、フル開口タイプ

Low-Reflectivity Chrome Targets: Ø50 µm - Ø2500 µm
Chrome OD ≥2.5 for the 400 - 1050 nm Wavelength Range
Ø1" Soda Lime Glass Substrates
>Ø22.86 mm Clear Aperture

R1D50P

Ø50 µm
Obstruction Target

R1D500P

Ø500 µm Obstruction Target

R1D2500P

Ø2500 µm Obstruction Target

Please Wait

概要
グラフ
Feedback

General Specifications
Substrate	Soda-Lime-Glass
Substrate Thickness	1.5 ± 0.2 mm
Substrate Diameter	25.4 +0.0 / -0.1 mm
Clear Aperture	> 22.86 mm
Obstruction Centration Tolerance^a	±0.2 mm
Chrome Optical Density (OD)	≥ 2.5 (400 - 1050 nm)
Transmitted Wavefront Error	< λ @ 633 nm
Surface Quality	60-40 Scratch-Dig

オブストラクションが基板上でどのくらい中心に配置されているかを示すXおよびYの公差

Click to Enlarge
光学マウントLMR1(/M)に取付けられたオブストラクションターゲットR1D1000P

特長

低反射クロムのオブストラクションターゲット：Ø50 µm～Ø2500 µm
オブストラクションはØ25.4 mmのソーダライムガラス基板の中心に配置
クロムの光学濃度(OD): ≥2.5(400～1050 nm)
有効径:＞Ø22.86 mm

当社のフル開口オブストラクションターゲットは、低反射クロムのオブストラクションがソーダライムガラス基板の中央に配置されています。オブストラクションの外側はフル開口になっており、その有効径はØ22.86 mm以上です。ゼロオーダービームのブロック、迷光の調査、暗視野顕微鏡、位相イメージングなどの用途にご使用いただけます。

ポジティブオブストラクションは低反射(ARコーティング付き)クロムで構成されており、不透明なクロムターゲットからの後方反射を低減し、結像コントラストを向上させます。ARコーティングにより、300～500 nmにおけるターゲットからの反射光は10%未満になります。さらに広い波長範囲にわたるARコーティングのデータは「グラフ」タブをご覧ください。このクロムターゲットの光学濃度(OD)は、400～1050 nmにおいて2.5以上です。

ターゲットはØ25 mm～Ø25.4 mm(Ø1インチ)用の光学マウントに取付けられます。XYまたはXYZ軸に沿ってターゲットを精密にアライメントするときには、移動マウントをご利用いただけます。

Item #	R1D50P	R1D100P	R1D200P	R1D300P	R1D400P	R1D500P	R1D1000P	R1D1500P	R1D2000P	R1D2500P
Obstruction Diameter	Ø50 µm	Ø100 µm	Ø200 µm	Ø300 µm	Ø400 µm	Ø500 µm	Ø1000 µm	Ø1500 µm	Ø2000 µm	Ø2500 µm
Obstruction Diameter Tolerance	±2 µm		±5 µm				±10 µm	±15 µm	±20 µm

Click to Enlarge
透過率データはこちらからダウンロードいただけます。
このグラフはソーダライムガラス基板の透過率を示しています。

Click to Enlarge
ターゲットのデータはこちらからダウンロードいただけます。

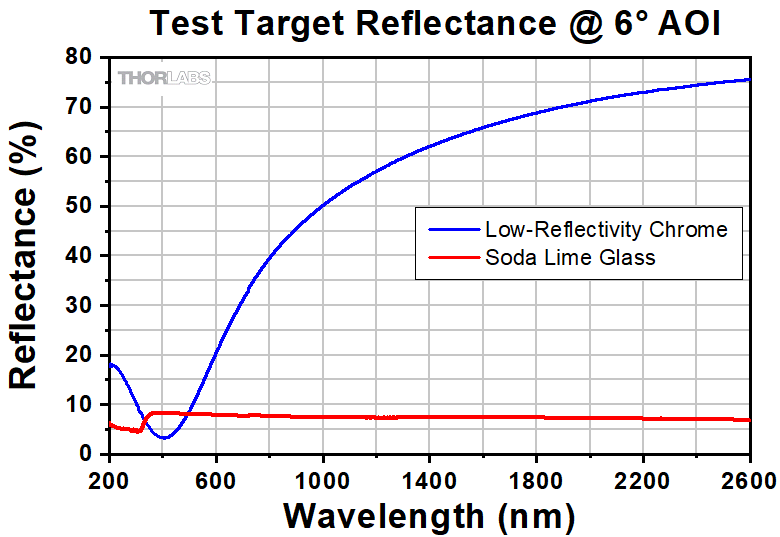

このグラフは低反射クロム(青い線)とソーダライムガラス(赤い線)の反射率のスペクトル特性を示しています。ソーダライムガラスの反射率のデータには、基板の前面と背面の両方から戻る反射光が含まれています。300～500 nmの範囲では、低反射クロムのポジティブオブストラクションターゲットの反射率は10%未満です。

Click to Enlarge
ターゲットのデータはこちらからダウンロードいただけます。

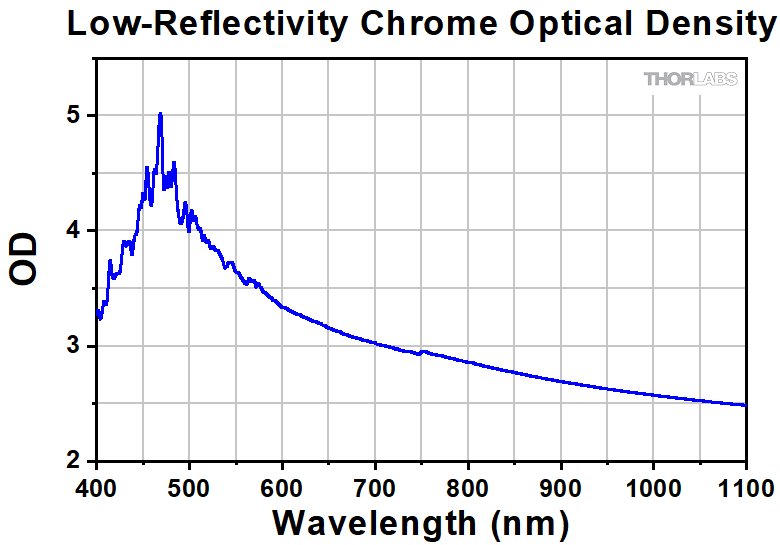

低反射クロムオブストラクションの光学濃度の波長依存性

Posted Comments:
Ian Oldenburg (posted 2023-10-23 16:39:19.78) Can you make these full apperature obstruction targets on a 2inch optic? cdolbashian (posted 2023-10-27 04:46:42.0) Thank you for reaching out to us with this inquiry. We indeed can make such an obstruction. I have contacted you directly to gather some more information regarding specifications of your custom.
