精密ピンホール、正方形


  • Precision Pinholes in Blackened Stainless Steel Foils
  • Mounted in Ø1" Disks
  • Pinhole Sizes from 100 μm to 1 mm Square

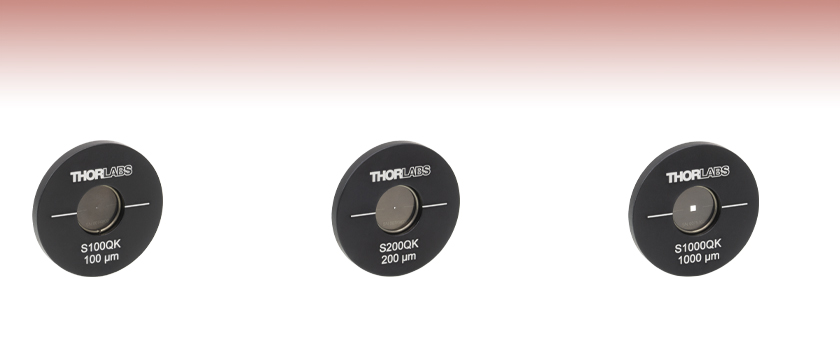

S100QK

S200QK

S1000QK

Related Items


Please Wait

特長

  • 正方形のピンホール、サイズは100 µm~1 mm
  • 黒染め化成処理されたステンレススチール製ホイル
  • 四隅の曲率半径: ≤5 µm
  • Ø25.4 mm(Ø1インチ)の黒色アルマイト加工されたアルミニウム製マウント付き

マウント付きの正方形精密シングルピンホールは、試料の直接イメージングやデジタルホログラムの生成など、視野の狭い用途の小さな光学開口としてご利用いただけます。正方形のピンホールは円形のピンホールに比べて効率良くタイリングできるため、感度を向上させることができます。こちらでご紹介しているピンホールは黒染め化成処理されたステンレススチールホイル製で、100 µm~1 mmのサイズのピンホールをご用意しております。また、これらはØ25.4 mm(Ø1インチ)の黒色アルマイト加工されたアルミニウム製マウントに取り付けられています。

精密ピンホールの種類
当社では様々な材料やコーティングを用いた精密ピンホールをご用意しております。サイズと材料は用途に応じてご選択ください。低パワー光を使用する場合は、アルマイト加工アルミニウム製マウントに取付けられた黒色化ステンレススチール製ホイル、または真空対応のステンレススチール製マウントに取付けられた黒色PVDコーティング付きステンレススチール製ホイルが有用です。一方、高パワー光を使用する場合は、高損傷閾値と高反射率の金メッキ銅製ホイル、高融点と低反射率のタングステン製ホイル、あるいは前面に低反射黒色コーティング(4% @800 nm)の施された高融点モリブデン製ホイルなどが必要になる場合があります。詳細は「ホイルの比較」タブおよび「グラフ」タブをご覧ください。

当社ではシングルピンホールのほかに、16個のピンホールを放射状に配列したピンホールホイールもご用意しております。これはクロムメッキした溶融石英基板にリソグラフィーエッチングを施して作成されています。このホイールを使用すると、セットアップ内で様々なピンホールサイズをテストすることができます。

標準品のピンホールやスリットの中に用途に合う製品がない場合は、特注も承ります。材料、穴のサイズや形状の変更のほかに、1つのホイルに複数の穴を加工したり、異なるピンホールの配列を構成したりすることも可能です。ピンホールのマウントもカスタマイズ可能です。詳細は当社までお問い合わせください。

こちらの製品については、ご希望により個別の試験報告書を添付してご提供することも可能です(追加費用が発生します)。詳細は当社までお問い合わせください。

Item #Pinhole
Size
Pinhole Dimensional
Tolerance
Radius of Curvature
of Pinhole Corners
Foil
Thickness
Pinhole
Material
Housing
Material
Housing
Size
S100QK100 µm x 100 µm±4 µm≤5 µm50 µm300 Series Stainless Steel,
Black-Oxide Conversion Coating
6061-T6 AluminumØ1"
S200QK200 µm x 200 µm±6 µm
S500QK500 µm x 500 µm±10 µm
S1000QK1000 µm x 1000 µm
Precision Pinhole and Optical Slit Selection Guide
MaterialProduct
Blackened Stainless SteelCircular Precision Pinholes
Square Precision Pinholes
Optical Slits
Stainless Steel with
PVD Black Coating
Circular Precision Pinholes
Gold-Plated Copper Foil (Rear)
and PVD Black Coating (Front)
Circular Precision Pinholes
Tungsten FoilCircular Precision Pinholes
Molybdenum Foil (Rear) and
Absorptive Polymer Coating (Front)
Circular Precision Pinholes

精密ピンホールと光学スリット
当社では、精密ピンホール用のホイル素材として、黒色化ステンレススチール、金メッキ銅、タングステン、またはモリブデンを用いています。ステンレススチール製ホイルのピンホールは、光の吸収率を高めるために両面を黒色化処理しており、標準品としてØ1 µm~Ø9 mmの円形ピンホールと、100 µm x 100 µm~1 mm x 1 mmの正方形ピンホールをご用意しています。黒色PVDコーティング付きのステンレススチール製ピンホールは、直径5 μm~2 mmのピンホールをご用意しており、これらは真空にも対応しております。金メッキ銅製ホイルのピンホールは直径5 µm~2 mmのピンホールがあり、これらは片面が金メッキ、その反対面は黒色PVD加工されています。タングステン製ホイルのピンホールはコーティング処理されておらず、直径5 µm~2 mmのピンホールでご用意しております。モリブデン製ホイルのピンホールは直径5 µm~2 mmのピンホールをご用意しており、これらの前面には光吸収性ポリマがコーティングされています。 当社では、黒色化ステンレススチール製ホイルの光学スリットも、標準品として幅5~200 µmのスリットでご用意しております。

標準品のピンホールやスリットの中に用途に合う製品がない場合は、特注も承ります。材料、穴のサイズや形状の変更のほか、1つのホイルに複数の穴を加工したり、異なるピンホールの配列を構成したりすることも可能です。詳細は当社までお問い合わせください。ピンホールの材料特性については下の表をご覧ください。



材料特性
用途によってはピンホールまたはスリットの材料特性を考慮することが重要な場合があります。下の表に示すように、開口部の材料によってその融点、密度、熱伝導率などが異なります。

Material Properties
Material300 Series Stainless SteelaCopperbTungstenMolybdenumc
Melting Point1390 - 1450 °C1085 °C3422 °C2623 °C
Density8.03 g/cm38.96 g/cm319.25 g/cm310.28 g/cm3
Brinell Hardness170 MPa878 MPa2570 MPa1500 MPa
Damage Thresholdd (10 ns Pulse, 1 kHz @ 355 nm)1.54 MW/mm24.82 MW/mm29.39 MW/mm26.34 MW/mm2
Thermal Expansion Coefficient16.2 (µm/m)/°C16.7 (µm/m)/°C4.5 (µm/m)/°C5.0 (µm/m)/°C
Specific Heat @ 20 °C485 J/(K*kg)385 J/(K*kg)134 J/(K*kg)250 J/(K*kg)
Thermal Conductivity16.2 W/(m*K)401 W/(m*K)173 W/(m*K)138 W/(m*K)
Thermal Diffusivity @ 300 K3.1 mm2/s111 mm2/s80 mm2/s54.3 mm2/s
  • ステンレススチール製のピンホールとスリットは、光の吸収率を大きくするために両面が黒色化処理されています。材料特性は主にバルクのステンレススチールの特性によって決定されます。 .
  • 金メッキ銅製のピンホールは、片面の銅基板に金が薄くコーティングされています。この面にビームが入射したとき、反射率は金の特性(77% @800 nm)になりますが、熱的な特性は主に基材の銅によって決定されます。
  • モリブデン製ピンホールの前面には光吸収性のコーティングが施されています。材料特性は主にバルクのモリブデンの特性によって決定されます。
  • 損傷閾値データはここに掲載されているバルク材のみを参照しています。



反射率
ホイル材料やコーティングの反射率は、様々なアプリケーションにおける性能に影響を及ぼします。下のグラフは、当社の円形や正方形の精密ピンホールと、マウント付き光学スリットに用いられている材料やコーティングの反射率を示しています。生データはこちらからダウンロードいただけます。

金メッキ銅ホイル製の円形精密ピンホールの前面は、低反射の黒色PVDコーティングが施されています。背面は銅ホイルを金メッキした状態のままです。モリブデン製ホイルの円形ピンホールも、前面には低反射の光吸収性ポリマがコーティングされていますが、背面はコーティングされていません。

反射率のグラフ

下のグラフは正方形の精密ピンホールに使用されている黒色化ステンレススチールの反射率を示しています。反射率の生データはこちらからダウンロードいただけます。


Posted Comments:
No Comments Posted
Apertures Selection Guide
Aperture TypeRepresentative Image
(Click to Enlarge)
DescriptionAperture Sizes Available from Stocka
Single Precision Pinholesa
Circular Pinholes in Stainless Steel FoilsØ1 µm to Ø9 mm
Circular Pinholes in Stainless Steel Foils,
Vacuum Compatible
Ø5 µm to Ø2 mm
Circular Pinholes in Gold-Plated Copper FoilsØ5 µm to Ø2 mm
Circular Pinholes in Tungsten FoilsØ5 µm to Ø2 mm
Circular Pinholes in Molybdenum FoilsØ5 µm to Ø2 mm
Square Pinholes in Stainless Steel Foils100 to 1000 µm Square
SlitsaSlits in Stainless Steel Foils3 mm Slit Lengths: 5 to 200 µm Widths
10 mm Slit Lengths: 20 to 200 µm Widths
Double Slits in Stainless Steel Foils3 mm Slit Lengths with 40, 50, or 100 µm Widths,
Spacing of 3X or 6X the Slit Width
Annular AperturesAnnular Aperture Obstruction Targets on
Quartz Substrates with Chrome Masks
Ø1 mm Apertures with ε Ratiosb from 0.05 to 0.85
Ø2 mm Aperture with ε Ratiob of 0.85
Pinhole WheelsManual, Mounted, Chrome-Plated Fused Silica Disks
with Lithographically Etched Pinholes
Each Disk has 16 Pinholes from Ø25 µm to Ø2 mm and
Four Annular Apertures (Ø100 µm Hole, 50 µm Obstruction)
Motorized Pinhole Wheels with Chrome-Plated Glass Disks
with Lithographically Etched Pinholes
Each Disk has 16 Pinholes from Ø25 µm to Ø2 mm and
Four Annular Apertures (Ø100 µm Hole, 50 µm Obstruction)
Pinhole KitsStainless Steel Precision Pinhole KitsKits of Ten Circular Pinholes in Stainless
Steel Foils Covering Ø5 µm to Ø9 mm
  • 精密シングルピンホールとスリットの開口サイズ、ホイル材料、形状、およびピンホール配置は、特注で変更することも可能です。詳細は当社までお問い合わせください。
  • オブストラクション径のピンホール径に対する比率
Back to Top

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
S100QK Support Documentation
S100QKØ25.4 mm(Ø1インチ)マウント付き正方形ピンホール、100 ± 4 µm、ステンレススチール製
¥15,278
Today
S200QK Support Documentation
S200QKØ25.4 mm(Ø1インチ)マウント付き正方形ピンホール、200 ± 6 µm、ステンレススチール製
¥15,278
7-10 Days
S500QK Support Documentation
S500QKØ25.4 mm(Ø1インチ)マウント付き正方形ピンホール、500 ± 10 µm、ステンレススチール製
¥15,278
Today
S1000QK Support Documentation
S1000QKØ25.4 mm(Ø1インチ)マウント付き正方形ピンホール、1000 ± 10 µm、ステンレススチール製
¥15,278
7-10 Days
