オプトジェネティクスキット、カスタマイズ可能

Complete Fiber Optics Kit for Optogenetics with Optional Component Substitution
470 nm LED Light Source
Ø1.25 mm or Ø2.5 mm Ferrule Cannulae with Ø200 μm or Ø400 μm Fiber Core
Standard and Rotary Joint Patch Cables

Kit with Rotary Joint Patch Cable, Ø200 µm Core Fiber, and Ø2.5 mm Ferrules

Please Wait

概要
仕様
利用ガイド
ファイバのクリーブ
Feedback
OGセレクションガイド

Kit #	Kit 1		Kit 2		Kit 3		Kit 4
Light Source	M470F4 Fiber-Coupled 470 nm LED (590 nm Substitution Available)
LED Driver	LEDD1B
Fiber Core Size	Ø200 µm				Ø400 µm
Cannula Ferrule Size	Ø2.5 mm		Ø1.25 mm		Ø2.5 mm		Ø1.25 mm
Patch Cable	Standard	Rotary Joint	Standard	Rotary Joint	Standard	Rotary Joint	Standard	Rotary Joint
Cannula Output Power^a	2.4 mW	1.8 mW	4.2 mW	2.6 mW	16.4 mW	7.1 mW	17.2 mW	8.3 mW
Variation in Output Power^b	N/A	±7%	N/A	±7%	N/A	±7%	N/A	±7%

最大電流(1A)でLEDを駆動した際の概算値
ロータリージョイント回転中の出力パワーの変化

特長

LED、パッチケーブル、カニューラおよび付属品が同梱された光刺激ファイバ系の完全セットアップ
部品を柔軟に交換可能
ステンレススチール製フェルールとファイバーコアは2種類のサイズをご用意：

Ø1.25 mmフェルール(ファイバーコア径Ø200 μmまたはØ400 μm用)
Ø2.5 mmフェルール(ファイバーコア径Ø200 μmまたはØ400 μm用)

標準の軽量パッチケーブル(ロータリージョイント付きパッチケーブルもオプションでご用意)
脳定位固定装置埋め込み用カニューラホルダ
ファイバのクリーブおよびクリーニングの必需品
様々な長さのクリーブ済みカニューラ(クリーブ処理されていないカニューラキットもオプションでご用意)
カニューラ用コネクタ
- 簡単脱着インターコネクタ1個
- スリーブ5個

オプトジェネティクス用関連製品をすぐにお使いいただけるよう、セット一式でご用意しました。当社のオプトジェネティクス用キットには、波長470 nmのファイバ出力型LED(ドライバ付き)、軽量パッチケーブル、ロータリージョイントパッチケーブル、簡単脱着インターコネクタ1個、スリーブ5個、およびステンレススチール製のフェルール付きカニューラ20本が入っています。これに加え、ロータリージョイント付きパッチケーブル、クリーブ処理されていないカニューラ(20本)およびファイバークリーブツールが付属するキットもございます。ファイバークリーブツールのご使用方法については、「ファイバのクリーブ」タブをご参照ください。キットは、NA 0.39のコア径Ø200 µmかØ400 µmのファイバ部品をお選びいただけますコア径がØ200 µmのケーブルは、侵襲性が低く、より小さな動物に適しています。コア径Ø400 µmのカニューラはより強固で丈夫なため、大きめの動物や高出力な光源にもお使いいただけます。また、キットにはカニューラ埋め込み用の付属品やファイバのクリーニング用備品も含まれているため、基本的なファイバのお手入れや一般的な用途にご使用いただけます。

キット内の部品は、取り外したり、お客様の実験用途により適した別の部品と交換したりすることが可能です。用途に最も適したキットを下記よりお選びください。その他のカニューラとパッチケーブルについては「OGセレクションガイド」タブをご参照ください。当社では、ファイバ出力型LEDや、ファイバの研磨および補修キットを含むファイバーキットもご用意しております。

特殊な実験用途向けには、カスタム製品もご提供いたします。詳細につきましては、当社までお問い合わせください。

In Vivo用オプトジェネティクス製品シリーズ

当社では、in vivoのオプトジェネティクス用途向けに幅広い製品を取り揃えております。「OGセレクションガイド」タブでは様々な用途向けの製品ラインナップをご覧いただけます。

Optogenetics System Schematic

Thorlabs Optogenetics Equipment Selection Guide
Fiber Optic Cannulae	Rotary Joint Patch Cables	1x2 Rotary Joint Splitter	Standard Patch Cables	Interconnect and Mating Sleeves	Multimode Fiber Couplers	LED Light Sources	Laser Light Source	Customizable Kits

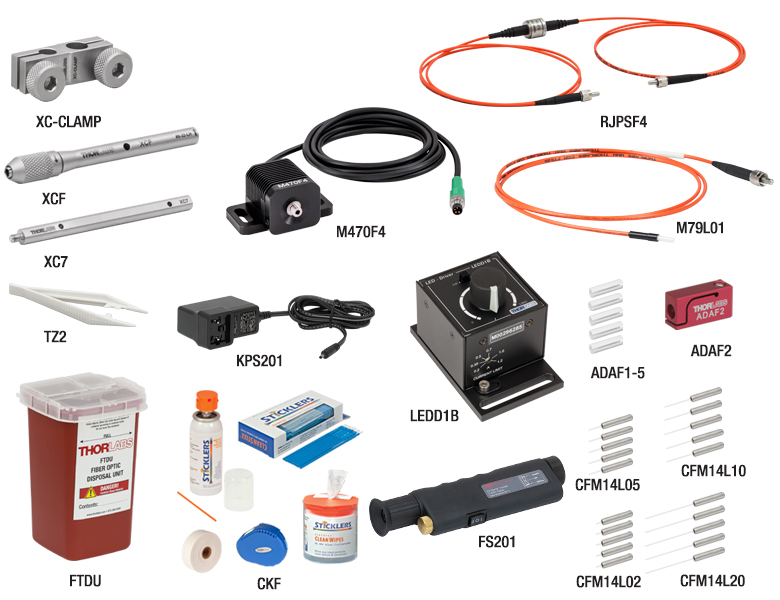

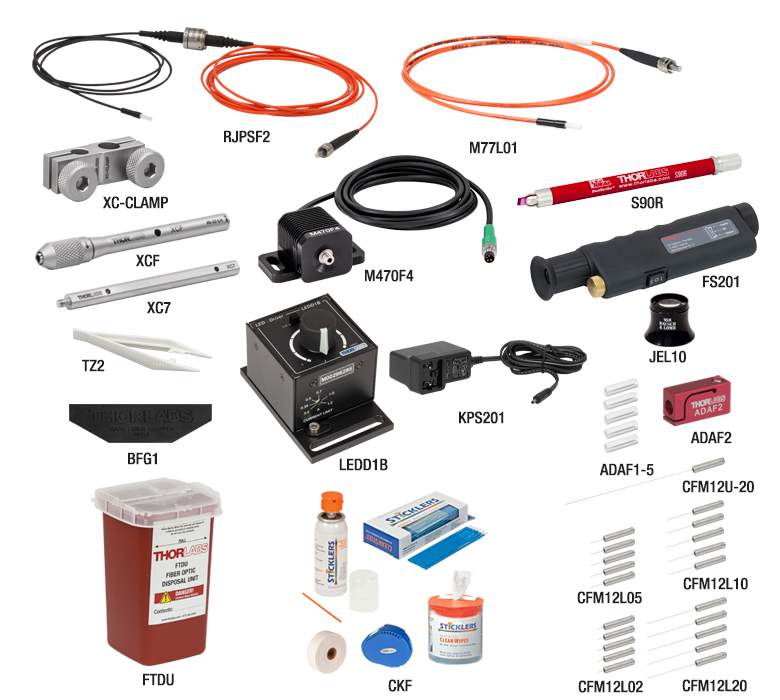

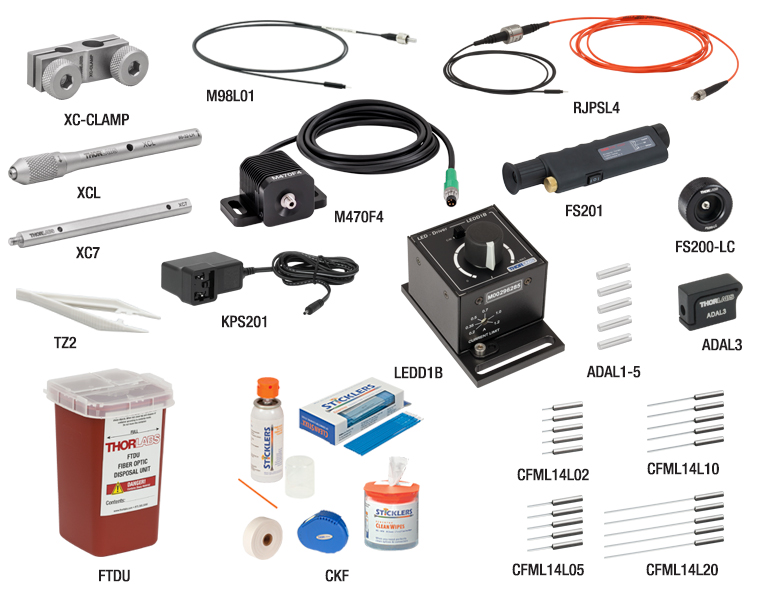

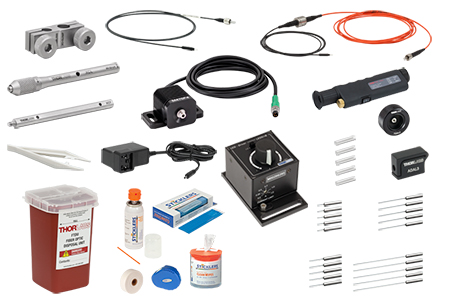

キットの内容と仕様

Kit #	Kit 1		Kit 2		Kit 3		Kit 4
Light Source	M470F4 470 nm Fiber-Coupled LED
LED Driver	LEDD1B
Fiber Type	FT200EMT				FT400EMT
Fiber Core Size	Ø200 µm				Ø400 µm
Fiber NA	0.39				0.39
Fiber Wavelength Range (Click for Plot)	400 - 2200 nm				400 - 2200 nm
Cannula Ferrule Size	Ø2.5 mm		Ø1.25 mm		Ø2.5 mm		Ø1.25 mm
Patch Cable	M77L01 (1 m Long)	RJPSF2 (3 m Long with Rotary Joint)	M89L01 (1 m Long)	RJPSL2 (3 m Long with Rotary Joint)	M79L01 (1 m Long)	RJPSF4 (3 m Long with Rotary Joint)	M98L01 (1 m Long)	RJPSL4 (3 m Long with Rotary Joint)
Cannula Interconnects and Mating Sleeves	1 x ADAF2 Interconnect 1 x ADAF1-5 Mating Sleeves (5 Pack)		1 x ADAL3 Interconnect 1 x ADAL1-5 Mating Sleeves (5 Pack)		1 x ADAF2 Interconnect 1 x ADAF1-5 Mating Sleeves (5 Pack)		1 x ADAL3 Interconnect 1 x ADAL1-5 Mating Sleeves (5 Pack)
Cannulae	5 x CFM12L02 (2 mm) 5 x CFM12L05 (5 mm) 5 x CFM12L10 (10 mm) 5 x CFM12L20 (20 mm) 20 x CFM12U-20 (Uncleaved)		5 x CFML12L02 (2 mm) 5 x CFML12L05 (5 mm) 5 x CFML12L10 (10 mm) 5 x CFML12L20 (20 mm) 20 x CFML12U-20 (Uncleaved)		5 x CFM14L02 (2 mm) 5 x CFM14L05 (5 mm) 5 x CFM14L10 (10 mm) 5 x CFM14L20 (20 mm)		5 x CFML14L02 (2 mm) 5 x CFML14L05 (5 mm) 5 x CFML14L10 (10 mm) 5 x CFML14L20 (20 mm)
Approx. Cannula Output Power^a	2.4 mW	1.8 mW	4.2 mW	2.6 mW	16.4 mW	7.1 mW	17.2 mW	8.3 mW
Variation in Output Power^b	N/A	±7%	N/A	±7%	N/A	±7%	N/A	±7%

最大電流(1A)のLED駆動で試験
ロータリージョイントの回転中の出力パワーの変動

LEDの仕様^a

Item #	M470F4
Center Wavelength	470 nm
Bandwidth (FWHM)	20 nm
Typical Output Spectrum (Click to Enlarge)
CW Drive Current (Max)	1000 mA
LED Forward Voltage	3.1 V
Typical Lifetime	> 50 000 Hours

仕様の詳細についてはM470F4の製品ページまたは仕様書をご参照ください。

ファイバの仕様

Fiber Type	FT200EMT Multimode	FT400EMT Multimode
Core Diameter	Ø200 ± 5 µm	Ø400 ± 8 µm
Wavelength	400 - 2200 nm
NA	0.39 ± 0.02
Core / Cladding	Pure Silica / TECS Hard Cladding
Cladding Diameter	225 ± 5 μm	425 ± 10 μm
Coating Diameter	500 ± 30 μm	730 ± 30 μm
Max Core Offset	5 µm	7 µm
Bend Radius (Short Term / Long Term)	21 mm / 42 mm	43 mm / 86 mm

LEDドライバの仕様

Item #	LEDD1B^a
Common Data
Output Current Range	0 - 1200 mA
LED Current Limit Set Point Range	200 - 1200 mA
LED Forward Voltage	11 V (Min) 12 V (Typical)
Current Ripple	8 mA
Current Ripple Frequency	570 kHz
Modulation Mode^b
Frequency Range	0 - 5 kHz, Sine Wave
Modulation Form	Arbitrary
Input Voltage Rate	0 - 5 V
Slew Rate	13.6 mA/µs
Decay Rate	13.1 mA/µs
Trigger Mode^b
Frequency Range	0 - 1 kHz
Duty Cycle Range	20 - 80% @ 1 kHz 2 - 98% @ 100 Hz 0.2 - 99.8% @ 10 Hz
Modulation Form	Square Wave / PWM
Logic Input Levels	TTL Min H-Level: 2 V Max L-Level: 0.55 V
Slew Rate	18 mA/µs
Rise Time	51 µs
Decay Rate	12 mA/µs
Fall Time	79 µs
General Data
Power Supply	15 VDC
Maximum Power Consumption	15 VA
Operating Temperature	0 - 40 °C
Storage Temperature	-40 to 70 °C
Weight	240 g
Dimensions (W x H x D)	60 mm x 73 mm x 104 mm

全ての技術データは温度23 ± 5 °C、相対湿度45 ± 15%の条件下で有効です。
変調およびトリガーモードの仕様は接続するLEDの順方向電圧と電気容量によって異なります。

Figure 3.1 最大電流値(1.0 A以下)を設定するには電流リミットアジャスタLEDD1Bの矢印をマイナスドライバで調整してください。

セットアップ

LEDとドライバ
すべてのオプトジェネティクス用スターターキットには、マウント付きLEDまたはファイバ出力型LED、およびLEDドライバ(型番LEDD1B)が含まれています。LEDは、LEDドライバ背面の「LED」と記されている差込口に接続して使用します。電源(型番KPS201)をLEDドライバに差し込むと、電源が供給されます。LEDに恒久的なダメージを与えずに駆動できる最大電流は1.0 Aです。最大駆動電流は、ドライバ前面の電流リミットアジャスタの矢印をマイナスドライバで動かして設定できます(Figure 3.1参照)。LEDドライバの上面にあるノブを時計回りに回転させると電源が入ります。

パッチケーブルとカニューラ
パッチケーブルのSMAコネクタをLEDユニットに挿入し、コネクタの回転バレルをねじ込んでLEDユニットの筐体に固定します。次は、インターコネクタまたはスリーブのどちらをお選びいただくかによって、接続方法が異なります。

スリーブADAL1(Ø1.25 mmフェルール)またはADAF1(Ø2.5 mmフェルール)をご使用になる場合は、スリーブをパッチケーブルのフェルール端に取り付けます。スリーブの長さの約1/3程度はカニューラとの接続用に残します(Figure 3.2参照)。次にスリーブをカニューラに接続します。カニューラを外すときは、パッチケーブルのフェルールとスリーブ部分を掴み、ひねるようにしてください。接続しているときは、パッチケーブルとカニューラのそれぞれのフェルール端が物理的に接触していなければなりません(Figure 3.3参照)。もし接触していない場合、カニューラ先端からの出力光が著しく減少します(Figure 3.4参照)。

ADAF1 Mating Sleeve and Ferrule Patch Cable

Click to Enlarge

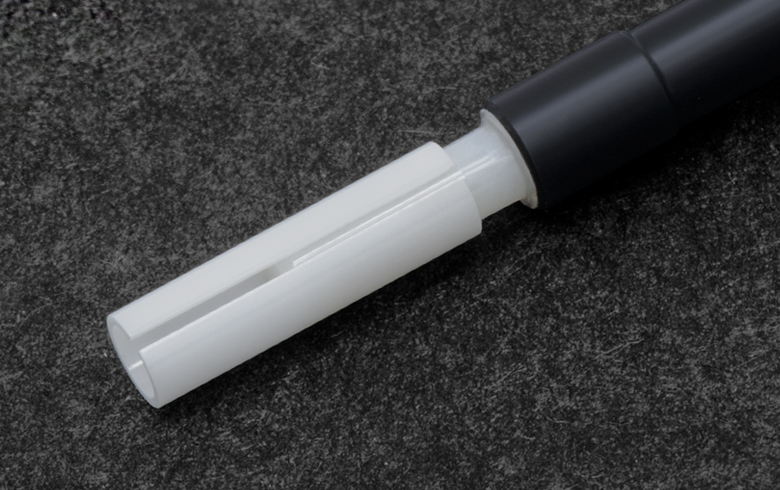

Figure 3.2 カニューラ接続の前に、スリーブADAF1をパッチケーブルの1/2～2/3の位置まで差し込んでください。

Click to Enlarge
Figure 3.3 互いの先端がきちんと接触して接続されているカニューラとパッチケーブル

Fiber Optic Connector Improperly Connected

Click to Enlarge
Figure 3.4 カニューラとパッチケーブルが正しく接続されていないため、隙間から光線が漏れています。

Video 3.5 簡単脱着インターコネクタの使用法

簡単脱着インターコネクタADAF2(Ø2.5 mmフェルール用)を用いる方法は、より信頼性の高いカニューラとパッチケーブルの結合方法と言えます。最初に、パッチケーブルのフェルールをインターコネクタに差し込み、付属の六角レンチ(1.3 mm)で止めネジ(セットスクリュ)を締めて固定します。次に簡単脱着レバーを指で両側から押し、カニューラのフェルールをパッチケーブルのフェルールに物理的に接触するまで差し込みます。最後にレバーから指を離し、カニューラの位置を固定します。力を加える位置はインターコネクタに刻印されています。カニューラを取り外す(または埋め込み済みのカニューラから外す)ときは、簡単脱着レバーを両側から押し、インターコネクタをカニューラから引き離します。インターコネクタを取り外すのに、わずかな力しか必要ありません。Video 3.5でその過程をご覧いただけます。

ロータリージョイント付きパッチケーブル
このケーブルは標準的なパッチケーブルとまったく同様に機能しますが、被検体の動きなどによるケーブルの絡まりを防ぐためにロータリージョイントが付いています。ジョイントの光源側にはSM05取付けネジが付いています。このジョイントは、レンズマウントLMR05/Mなど、当社の様々なSM05対応製品に取り付けることができます。またロータリージョイントは、被検体の囲いの壁や天井に直接取り付けることも可能です。SM05タップ穴は、SM05用タップ83373を使用して作ることができます。またジョイントを約Ø12.7 mm(1/2インチ)の穴に接着固定することも可能です。ロータリージョイントの取付け方法の詳細はこちらでご覧いただけます。

操作方法

MLEDへのダメージを防ぐために、操作する前にLEDドライバの電流リミット値が1.0 Aまたはそれ以下に設定されていることをご確認ください。

LEDの動作は、LEDドライバ単体、またはLEDドライバと外部信号で制御できます。連続発振(CW)モード、トリガー(TRIG)モード、変調(MOD)モードのいずれか一つのモードで動作します。ドライバLEDD1Bの操作方法についての詳細は、製品ページおよびマニュアルをご参照ください。

連続発振(CW)モード
連続発振モードでの動作中は、ドライバはLEDに対して無変調の定電流を供給します。LEDの出力は制御ノブで調整できます。

トリガー(TRIG)モード
このモードでは、外部から印加されるTTL信号に従って、LEDはパルス的に出力します。TTL信号の幅でLED出力のパルス幅が決まります。LEDの出力光パワーは制御ノブで調整します。

変調(MOD)モード
このモードでは、LEDドライバを外部電圧で自由に制御できます。LEDの出力光パワーは、入力電圧によってOFF(0V)～最大パワー(5V)まで変化します。

ファイバのお手入れ

パッチケーブルのコネクタは、ケーブルを接続、試験、または再構成する度に毎回クリーニングする必要があります。まず、ファイバ端面をコネクタ用クリーナ(型番 (Item # FCS3、ファイバークリーニングキットCKFに付属)で湿らせたリントフリーティッシュ(型番LFW90、ファイバークリーニングキットCKFに付属)でクリーニングし、さらに検査スコープ(型番FS201)を使用して端面を検査してください。ファイバ素線は湿った布をファイバに巻き付けて、静かに握り、キュッキュッという音がするまでファイバ端に向かって布を滑らせます。さらに、検査スコープ(型番FS201)またはアイルーペ(型番JEL10)を使用してファイバ端を検査します。詳細はファイバークリーニングキットの仕様書をご参照ください。

参考文献

http://www.stanford.edu/group/dlab/optogenetics/
http://www.openoptogenetics.org/index.php?title=Main_Page
Aravanis A, Wang LP, Zhang F, Meltzer L, Mogri M, Schneider MB, Deisseroth K. An optical neural interface: in vivo control of rodent motor cortex with integrated fiberoptic and optogenetic technology. J. Neural Eng. 2007 Sept; 4:S143-S156.
Gradinaru V, Thompson KR, Zhang F, Mogri M, Kay K, Schneider MB, Deisseroth K. Targeting and readout strategies for fast optical neural control in vitro and in vivo. J Neurosci. 2007 Dec 26;27(52):14231-8.
Zhang F, Gradinaru V, Adamantidis AR, Durand R, Airan RD, de Lecea L, Deisseroth K. Optogenetic interrogation of neural circuits: technology for probing mammalian brain structures. Nat Protoc. 2010;5(3):439-56. Epub 2010 Feb 18.
Yizhar O, Fenno LE, Davidson TJ, Mogri M, Deisseroth K. Optogenetics in Neural Systems. Neuron. 2011 July;72:9-34.

Click to Enlarge
Figure 4.2 ファイバ素線グリッパBFG1を使ってファイバを引っ張ります。

Click to Enlarge
Figure 4.1 ファイバースクライブS90R を使って、ファイバに傷をつけます。

Click to Enlarge
Figure 4.3 引っ張った後のクリーブされたファイバ

Click to Enlarge
Figure 4.4 アイルーペJEL10を通して見たクリーブされたファイバ

ファイバのクリーブ

クリーブ処理していないカニューラは、ご使用前にクリーブ、もしくは精密切断する必要があります。高品質なクリーブを施すことによって、ファイバ先端を通じて伝播される光信号の忠実性が保たれます。ファイバ端をクリーブするには、以下の手順をお勧めします。

必要な材料

クリーブ処理されていない光ファイバーカニューラ*
マーカ
ファイバースクライブS90R*
ファイバ素線グリッパBFG1*
リントフリーティッシュキムワイプ^®†KW32
イソプロピルアルコール、またはファイバ用クリーナFCS3*
アイルーペJEL10*または顕微鏡
光ファイバ廃棄ユニットFTDU*
安全用ゴーグル/メガネ

*印のついた製品は、クリーブ処理していないカニューラと共にキットに含まれています。

クリーブ手順

リントフリーティッシュとイソプロピルアルコール(またはファイバ用クリーナFCS3)を使って、カニューラのファイバ端をクリーニングします。アセトンは、露出したファイバのTECSクラッド層を損傷するので使わないでください。
フェルールの端から、ファイバの必要な長さを測ります。ファイバの上にマーカで長さの印を付けます。
Figure 4.1にあるように、カニューラを硬い面に置き、指かテープでファイバ端を動かないように押さえます。
クリーブ用の器具をファイバに対して垂直に持ち、 Figure 4.1に示すように、優しく刻みを入れます。過度な圧力を加えないでください。ファイバはこの時点では折れません。このステップは、良いクリーブを行うために大変重要です。余りに強くファイバに傷をつけると、ファイバはクリーブされる代わりに折れてしまいます。加える力が余りに弱いと、ファイバはクリーブできません。
Figure 4.2に示すように、片手にカニューラを持ち、もう片方の手にファイバ素線グリッパを持ち、それでファイバ端をしかり掴みます。Figure 4.3にあるように、ファイバがクリーブするまで、ファイバを真後ろに引っ張ります。ファイバ端の屑は、FTDUの中か、医療用またはファイバの鋭利物用の入れ物に捨てます。
適度に引っ張ってもファイバがクリーブできない場合、刻みを入れる際にもう少し圧力を強めながら、上記のステップ4～5を繰り返してください。ルーペか顕微鏡を使って、クリーブ状態を調べます。

良いクリーブというのは、ファイバの断面が平らで、光軸に対して直角です。ファイバ端からの「タグ」(すなわち、突起)はないことになります。最初にスクライブした部分は、目で確認いただける場合があります。この部分は、コア径の5％以内である必要があります。この過程には少々練習が必要ですので、根気強くクリーブ加工を進めてください。コア径の小さいファイバに比べて、コア径が大きいファイバはうまくクリーブするのが難しいということにご留意ください。当社のアイルーぺJEL10を通して見た適切にクリーブされたファイバ端の写真が、Figure 4.4にあります。

この手順の印刷用PDFはこちらをクリックしてください

当社では、ファイバの終端処理とファイバ素線のクリーブの内容までカバーした、ファイバーコネクタ付けの手順書をご用意しています。こちらから、無料でダウンロードいただけます。または、印刷版をお買い求めいただくこともできます。

^†Kimwipes^®(キムワイプ)はKimberly-Clark社の登録商標です。

Posted Comments:

user (posted 2013-04-08 19:24:12.54)

What ever happened to your rotary joint. I think there used to be a page or at least an image of a finished unit. I really need one for my research

tcohen (posted 2013-04-09 11:04:00.0)

Response from Tim at Thorlabs: Thank you for your interest. The rotary joint went through a redesign so that we could provide the best quality before initial release. We have plans to release four different units within the next couple of weeks and we will be adding supporting documentation to the website upon release. If you would like to discuss the specs, timeline or fit within your application, please contact us at techsupport@thorlabs.com.

user (posted 2013-04-05 21:45:22.623)

when will a kit with rotary joint be available?

Quick Links
Single-Site Stimulation
One Light Source to One Cannula Implant
Multilateral Stimulation
One Light Source to Two Cannula Implants Using Rotary Joint Splitter
One or Two Light Sources to Two Cannula Implants
One Light Source to Seven Cannula Implants
Two Light Sources into One Dual-Core Cannula Implant
Illumination
Fiber-Coupled LEDs and Drivers

オプトジェネティクスセレクションガイド

当社では、多岐にわたるオプトジェネティクス部品をご用意しております。以下では、標準的な構成における製品の互換性について説明しています。こちらのガイドに記載されていないオプトジェネティクス用カスタム製品などについては、当社までお問い合わせください。

単領域刺激

1つの光源を1つの埋め込み用カニューラに使用する場合

試料へin vivoの光刺激を行う最もシンプルな方法は、1つのLED光源に1本のファイバを接続する方法です。1つのLEDドライバで単一波長のLED光源を制御し、パッチケーブルによるファイバ接続を通じて光源からの光を生体組織に埋め込み済みのカニューラから出力します。このセットアップを製作するために必要なパッチケーブルとカニューラについては、下の図および対応表をご参照ください。適切なLEDとドライバをお選びいただくには、下記または製品ページをご覧ください。

各部品をクリックすると詳細がご覧いただけます。

Click for Details

Ø1.25 mm (LC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG105LCA	FG200UCC	FT200EMT	FP200URT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	105 µm	200 µm			400 µm
	Wavelength Range	400 - 2400 nm	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.22	0.39	0.50	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M61L01	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
	Standard SMA905 Input	M63L01	M87L005 M87L01	M89L01 MR89L01	M95L01	M98L01	M125L01
	Rotary Joint FC/PC Input	-	-	RJPFL2	-	RJPFL4	-
	Rotary Joint SMA905 Input	-	-	RJPSL2	-	RJPSL4	-
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

Ø2.5 mm (FC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG200UCC	FT200EMT	FP200URT	FT300EMT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
	Standard SMA905 Input	M84L005 M84L01	M77L005 M77L01 MR77L01	M106L01	M58L005 M58L01	M79L005 M79L01	M126L01
	Rotary Joint FC/PC Input	-	RJAFF2 RJPFF2	-	-	RJPFF4	-
	Rotary Joint SMA905 Input	-	RJASF2 RJPSF2	-	-	RJPSF4	-
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

両側同時刺激

試料内の複数の場所に正確かつ同時に光を導く機能は、多様なオプトジェネティクス実験に求められています。例えば、同時刺激の技術は一般に空間的に離れた2つの領域にあるニューロンに要求された行動を引き起こさせるために使用されます。ニューロンの同時阻害や同時刺激を含むより複雑な実験では、2つの異なる単一波長の光を近接した場所に照射することで複数のカニューラを挿入する必要がなくなり、試料に与えるストレスを減らすことができます。

両側刺激は実験内容に応じてそれぞれ異なる構成で行われます。以下では当社のオプトジェネティクス製品を使用した種々の構成例をご覧いただけます。

オプション1：ロータリージョイントスプリッタを用いて、1つの光源を2つの埋め込み用カニューラに使用する場合

当社の1x2 ロータリージョイントスプリッタRJ2はオプトジェネティクス用に設計されており、1つの入力光を2つの出力光に均等に分岐します。ロータリージョイントのインターフェース部分は、接続されたパッチケーブルが自由に回転できる構造になっているため、被験動物の動きによるファイバ損傷のリスクが低減します。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

Click for Details

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ1.25 mm (LC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.50
Input Patch Cables^b	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables^b	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø1.25 mm (LC) Ferrule	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ2.5 mm (FC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Input Patch Cables	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M56L005 M56L01	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M58L005 M58L01	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø2.5 mm (FC) Ferrule	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

オプション2:1つまたは2つの光源を2つの埋め込み用カニューラに使用する場合

試料を2つの出力で刺激する実験(2つのカニューラの埋め込み)には、2種類の方法があります。1つの光源を2つのカニューラに接続して光を同時制御する場合、2分岐ファイバーバンドルを用いてLEDからの光をそれぞれのカニューラに分岐させることができます。デュアル波長による光刺激(2種類の波長をそれぞれのカニューラから出力)を行う場合、またはカニューラ間の分岐比を制御したい場合は、マルチモードカプラを用いて1つまたは2つのLED光源をカニューラに接続します。1つのケーブル端しか使用しなかった場合、未使用のカプラのケーブル端にライトトラップを取り付けることができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。 LEDとドライバについての詳細は、下記または製品ページをご参照ください。

各部品をクリックすると詳細がご覧いただけます。

対応するファイバーバンドル、カプラ・スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてください。

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		105 µm	200 µm						400 µm
Wavelength Range		400 - 2200 nm^a	400 - 1200 nm^a		400 - 900 nm^a				400 - 2200 nm
NA		0.22	0.22		0.39		0.50		0.39
Ferrule Style^b		LC (Ø1.25 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)
Bifurcated Y-Cable^c	FC/PC Input	-	BFYL1LF01	BFYF1LF01	BFYL2LF01	BFYF2LF01	-	-	BFYL4LF01	BFYF4LF01
Bifurcated Y-Cable^c	SMA905 Input	-	BFYL1LS01	BFYF1LS01	BFYL2LS01	BFYF2LS01	-	-	BFYL4LS01	BFYF4LS01
1x2 Multimode Coupler^c	FC/PC Input	TM105FL1B	TM200FL1B	TM200FS1B	TT200FL1A	TT200FS1A	TH200FL1A	TH200FS1A	-	-
1x2 Multimode Coupler^c	SMA905 Input	TM105SL1B	TM200SL1B	TM200SS1B	TT200SL1A	TT200SS1A	TH200SL1A	TH200SS1A	-	-
2x2 Multimode Coupler^c	FC/PC Input	-	-	-	TT200FL2A	TT200FS2A	-	-	-	-
2x2 Multimode Coupler^c	SMA905 Input	-	-	-	TT200SL2A	TT200SS2A	-	-	-	-
Compatible Mating Sleeve/Interconnect		ADAL1 ADAL3 ADAL34-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5
Fiber Optic Cannulae^d	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	-	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	-	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	-	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	-
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	-	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20
	Stainless Steel	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20

各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能です。単体ではこの波長範囲外でもご使用いただけます。仕様の詳細は製品情報をご覧ください。
LCタイプはØ1.25 mmフェルール付き、FCタイプはØ2.5 mmフェルール付きとなっています。同じ"Ferrule Style"欄に記載されている製品はお互いに互換性があります。
1つまたは2つの光源を2つのカニューラのインプラントに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

オプション3: 1つの光源を7つの埋め込み用カニューラに使用する場合

1つの光源を7つのカニューラに接続して光を同時制御したい場合は、7分岐ファイバーバンドルを用いることでLEDからの光をそれぞれのカニューラに分岐することができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

各部品をクリックすると詳細がご覧いただけます。

対応するファイバーバンドル、カプラ/スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてご覧ください。

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		200 µm
Wavelength Range		250 - 1200 nm^a		400 - 2200 nm^a
NA		0.22 ± 0.02		0.39
Ferrule Style^b		LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)
1-to-7 Bundle^c	SMA905 Input	BF7L1LS1	BF7F1LS1	BF7L2LS1	BF7F2LS1
Compatible Mating Sleeve/Interconnect		ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5
Fiber Optic Cannulae^d	Ceramic 6.4 mm Long Ferrule	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	-	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	-
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-
	Ceramic 10.5 mm Long Ferrule	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20
	Stainless Steel	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20

この欄の製品は、表示された波長範囲内であれば、組み合わせてご使用いただけます。単体として使用する場合は、この波長範囲外でも使用可能な場合があります。仕様の詳細については各製品の情報をご覧ください。
LCタイプにはØ1.25 mmフェルールが、FCタイプにはØ2.5 mmフェルールが付きます。同じ"Ferrule Style"欄に記載されている製品には互換性があります。
お手持ちの光源の出力部とバンドルの入力部が適合することをご確認ください。
ご使用可能なカニューラはオレンジ色でハイライトしています。同じ欄にあるカニューラは相互に交換可能です。

2つの光源を1つの埋め込み用デュアルコアカニューラに使用する場合

試料を両側から同時に刺激する用途では、2つのカニューラを近接(約1 mm)して設置する必要があります。当社では、このような特殊な用途に適したデュアルコアパッチケーブルならびにカニューラをご用意しております。各コアは別々の光源によって駆動するため、試料の同じ領域内の神経細胞を同時に刺激、抑制することができます。このセットアップを製作するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

Click on Each Component for More Information

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		200 µm
Wavelength Range		400 - 2200 nm
NA		0.39
Fiber Type		FT200EMT
Ferrule Style^a		FC (Ø2.5 mm)
Dual-Core Patch Cable	FC/PC Input	BFY32FL1
Dual-Core Patch Cable	SMA905 Input	BFY32SL1
Compatible Mating Sleeve/Interconnect		ADAF1 ADAF2 ADAF4-5
Dual-Core Fiber Optic Cannulae^c	Stainless Steel	CFM32L10 CFM32L20

FCタイプはØ2.5 mmフェルール付きです。
デュアル光源を1つの埋め込み用カニューラに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

LED Item #	Wavelength^a	Typical Opsin	Output Power^b	Color
M405F3^c	405 nm	mmilCFP, hcriGFP	3.7 mW	UV
M430F1	430 nm	ChR2	7.5 mW	Violet
M455F3	455 nm	ChIEF, bPAC	24.5 mW	Royal Blue
M470F4	470 nm	ChR2, ChR2-SFO	20 mW	Blue
M490F4	490 nm	Rh-CT, ChR2 (E123A)	2.8 mW	Blue
M505F3	505 nm	ChRGR, Opto-α1AR, Opto-β2AR	11.7 mW	Cyan
M530F3	530 nm	C1V1, VChR1	9.6 mW	Green
M565F3	565 nm	Arch, VChR1-SFO	13.5 mW	Lime
M595F2	595 nm	ChR2-SFO, eNpHR3.0	11.5 mW	Amber
M625F2	625 nm	ReChR	17.5 mW	Red

スペクトルと生データについてはリンクをクリックしてください。
コアØ400 µm、NA0.39のマルチモードファイバで測定した出力パワー(典型値)。
UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。また、肌や体の一部がUV光に晒されないようにご注意ください。

照明

Click to Enlarge
M405F1

ファイバ出力型LEDとドライバ

当社のファイバ出力型LEDは、オプトジェネティクス用途にも適しています。幅広い波長のラインナップと機構部のオプトジェネティクスパッチケーブルへの簡便な接続が特長の製品となっております。当社のファイバ出力型LEDは、280 nm～1050 nmの公称波長範囲でご用意しています。右の表では、オプトジェネティクスの用途によく使用される波長のLEDを記載しています。下のリンクをクリックすると対応するLEDドライバがご覧いただけます。

対応するLEDドライバについてはこちらをクリックしてください。

Compatible Drivers^a	UPLED^b	LEDD1B^c	DC2200^b	DC4100^b,d,e	DC4104^b,d,e
Click Photos to Enlarge
Main Driver Features	USB-Controlled	Very Compact Footprint 60 mm x 73 mm x 104 mm (W x H x D)	Touchscreen Interface with Internal and External Options for Pulsed and Modulated LED Operation	4 Channels^d	4 Channels^d
LED Driver Current Output (Max)	1.2 A	1.2 A	LED1 Terminal: 10.0 A LED2 Terminal: 2.0 A^f	1.0 A per Channel	1.0 A per Channel
LED Driver Forward Voltage (Max)	8 V	12 V	50 V	5 V	5 V
Modulation Frequency	-	0 to 5 kHz (External)	20 to 100 kHz (Internal)^h DC to 250 kHz (External)^g,h	0 to 100 kHz (External)^h Simultaneous Across all Channels	0 to 100 kHz (External)^h Independently Controlled Channels
External Control Interface(s)	USB 2.0	Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (8-Pin)
EEPROM Compatible: Reads Out LED Data for LED Settings		-
LCD Display	-	-

型番をクリックすると、各コントローラの詳しい製品情報がご覧いただけます。
EEPROMからの読み出し情報により、LEDの最大電流を自動的に制限します。
必要な電源(シングルチャンネルまたはハブベース)は、その用途とお客様が対応可能な電源をお持ちかどうかによります。そのような理由と当社のゴミ削減のポリシーにより、LEDD1Bは電源を別売りとしています。これによってコストを抑えるとともに、ハブベースのシステム(型番KCH301またはKCH601)が適切な場合に不要なシングルチャンネル用の電源を受け取ってしまうといった事態が避けられます。
ドライバDC4100およびDC4104をDC4100-HUBと使用すれば、最大4個のLEDの電力供給と制御を同時に行うことができます。こちらのページに掲載されているファイバ出力型LEDにドライバDC4100またはDC4104をご使用になる場合には、DC4100-HUBが必要です。
これらのLEDドライバの最大順方向定格電圧は5 Vで、供給可能な最大電流は1000 mAとなっています。このため、順方向定格電圧が5 Vを超えるLEDを駆動することはできません。最大定格電流が1.0 Aを超えるLEDを駆動することは可能ですが、その場合はフル出力には達しません。
当社のファイバ出力型LEDは、LED2端子に対応しています。
小信号帯域幅：フルスケール電流の20 %を超えない変調。ドライバはほかの波形にも対応しますが、その際最大周波数も下がります。
LED M565F3およびM595F2の光は蛍光体の光刺激発光によって生成されるため、変調の周波数帯域が制限されます。これらのLEDはデューティ比50 %以下で10 kHz以上の周波数変調を行った時、完全に消灯しない場合があります。

Kit 1: コア径Ø200 µmファイバ、Ø2.5 mmフェルール＆ロータリージョイント付きパッチケーブル

Table G1.1 Kit Components
Item #	Product Description	Quantity	Alternate Items
Light Source
M470F4	470 nm Fiber-Coupled LED	1	Alternate Fiber-Coupled LEDs
LEDD1B	LED Driver	1	Alternate LED Drivers
KPS201	LED Driver Power Supply	1	Alternate LED Drivers
Cannulae
CFM12L02	2 mm Length Cannula	5	Alternate Cannulae
CFM12L05	5 mm Length Cannula	5
CFM12L10	10 mm Length Cannula	5
CFM12L20	20 mm Length Cannula	5
CFM12U-20	Uncleaved Cannula, 20 Pack	1
Patch Cables and Cannula Connectors
M77L01	Standard Patch Cable	1	Alternate Patch Cables
RJPSF2	Rotary Joint Patch Cable	1	Alternate Patch Cables
ADAF2	Interconnect	1	Cannula Connectors
ADAF1-5	Mating Sleeves (Pack of Five)^a	1	Cannula Connectors
Cleaving Supplies
S90R	Fiber Optic Scribe	1	Alternate Cleavers
FS201	Fiber Inspection Scope	1	Alternate Inspection Tools
JEL10	Eye Loupe	1	Alternate Inspection Tools
BFG1	Bare Fiber Gripper	1	Fiber Termination Tools
Tools for Cannula Implantation
XCF	Stereotaxic Cannula Holder	1	Alternate Cannula Holders/ Adapters
XC7	Cannula Holder Adapter Arm	1
XC-CLAMP	Cannula Holder Adapter Clamp	1
Fiber Handling Supplies
TZ2	Optic Tweezers	1	Alternate Fiber Care Supplies
CKF	Fiber Cleaning Kit	1
FTDU	Fiber Disposal Unit	1

スリーブは単品でもご用意しております(型番：ADAF1)。

Click to Enlarge

Figure G1.2 こちらのキットにはØ2.5 mmフェルール付きのØ200 μm光ファイバーカニューラが入っています。このファイバのサイズは脳など生体組織へのインプラントにおける侵襲性が低く、また、Ø2.5 mmのフェルールは取扱いが容易で、試料とのしっかりとした接続を実現します。

複数のパッチケーブルが付属しているので、さまざまな実験セットアップに対応できる柔軟性があります。鎮静状態の動物に対しては標準のパッチケーブルで十分です。行動解析実験では、ロータリージョイント付きパッチケーブルをお使いいただくと、内蔵されているロータリージョイントによってケーブルが自由に動きます。これによって、個体が動くときにファイバが損傷するリスクを低減し、ロータリージョイントとパッチケーブルを個別に使用する場合よりも高い光伝導効率が得られ、回転による光伝導の変化も抑えることができます。

こちらのキットをご希望の場合は、下の数量の欄にあらかじめ個数が記入されていますので、1番下の「Add Kit」ボタンをクリックいただくと、そのままお見積り依頼にお進みいただけます。また、ご希望に合わせて各製品の数量を変更または削除し、キットをカスタマイズすることもできます。キットに含まれている製品の代わりに、このページでご紹介している他の製品をご注文いただくことも可能です。また、「OGセレクションガイド」タブ内の表の各製品型番のリンクもご参照ください。このタブには、オプトジェネティクスを用いた研究にお使いいただけるカニューラ、スリーブ、パッチケーブル、LEDの全製品が掲載されています。

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

M470F4 470 nm, 14 mW (Min) Fiber-Coupled LED, 1000 mA, SMA

￥43,511

Today

LEDD1B T-Cube LEDドライバ、最大駆動電流1200 mA (電源別売り)

￥52,065

Today

KPS201 K-Cube&T-Cube単体用電源、15 V、2.66 A、3.5 mmジャック付き

￥5,912

Today

CFM12L02 Fiber Optic Cannula, Ø2.5 mm SS Ferrule, Ø200 µm Core, 0.39 NA, L = 2 mm

￥7,560

オプトジェネティクスキット、カスタマイズ可能

特長

In Vivo用オプトジェネティクス製品シリーズ

キットの内容と仕様

LEDの仕様a

ファイバの仕様

LEDドライバの仕様

セットアップ

操作方法

ファイバのお手入れ

参考文献

ファイバのクリーブ

必要な材料

クリーブ手順

オプトジェネティクスセレクションガイド

単領域刺激

1つの光源を1つの埋め込み用カニューラに使用する場合

Ø1.25 mm (LC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Ø2.5 mm (FC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

両側同時刺激

オプション1：ロータリージョイントスプリッタを用いて、1つの光源を2つの埋め込み用カニューラに使用する場合

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ1.25 mm (LC)フェルール用部品についてはこちらをクリックしてください。

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ2.5 mm (FC)フェルール用部品についてはこちらをクリックしてください。

オプション2:1つまたは2つの光源を2つの埋め込み用カニューラに使用する場合

対応するファイバーバンドル、カプラ・スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてください。

オプション3: 1つの光源を7つの埋め込み用カニューラに使用する場合

対応するファイバーバンドル、カプラ/スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてご覧ください。

2つの光源を1つの埋め込み用デュアルコアカニューラに使用する場合

照明

ファイバ出力型LEDとドライバ

対応するLEDドライバについてはこちらをクリックしてください。

Kit 1: コア径Ø200 µmファイバ、Ø2.5 mmフェルール＆ロータリージョイント付きパッチケーブル

Kit 2: コア径Ø200 µmファイバ、Ø1.25 mmフェルール＆ロータリージョイント付きパッチケーブル

Kit 3: コア径Ø400 µmファイバ、Ø2.5 mmフェルール＆ロータリージョイント付きパッチケーブル

Kit 4: コア径Ø400 µmファイバ＆Ø1.25 mmフェルール

LEDの仕様^a
