- GRIN Lens Couples and Collimates Light
- AR-Coated Lens Surface
- 630, 780, 850, 980, 1064, 1310, or 1550 nm Central Wavelength
- Pigtailed Polarization-Maintaining Fiber with FC/PC or FC/APC Connectors

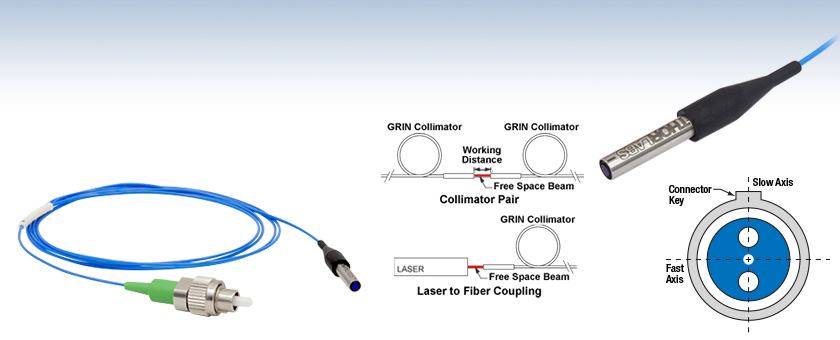

Engraved Reference Line Indicates Slow Axis to Assist With Alignment
50-1550PM-APC
PANDA PM Fiber Cross Section
Please Wait
| Common Specifications | |
|---|---|
| Collimator Pair Performance | |
| Working Distancea | 15 ± 5 mm |
| Individual Performance | |
| Beam Diameter | ≤0.5 mm |
| Beam Divergence | ≤0.25° |
| Insertion Lossb | < 0.1 dB |
| Optical Power (CW) | 300 mW (Max) |
| General | |
| GRIN Lens Material | Oxide Glass |
| Fiber Cladding Diameter | Ø125 ± 2 µm |
| Fiber Jacket | Ø900 µm Tubing (Blue) |
| Tensile Load | 5 N (Max) |
| Length | 1.0 m |
| Operating Temperature | 0 to 60 °C |
| Storage Temperature | -40 to 85 °C |
特長
- ファイバ入射光/出射光用のコリメータ
- ピグテール付き偏波保持ファイバ、FC/PCまたはFC/APCコネクタ付き
- レンズ表面は、仕様波長範囲用のARコーティング付き
- 最大出力：300 mW

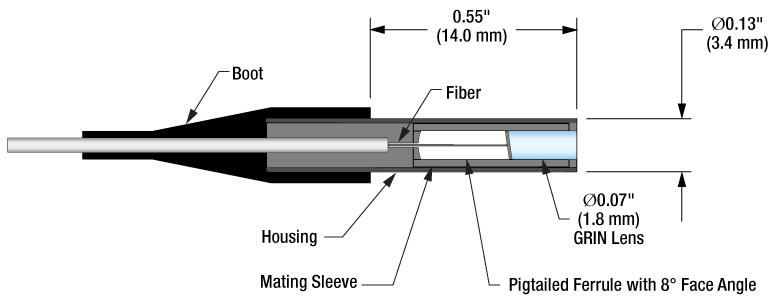

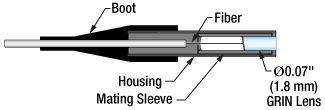

当社ではグレーデッドインデックス(GRIN)レンズを使ったピグテール付きファイバーコリメータをご用意しています。GRINコリメータはØ1.8 mmレンズを使用し、偏波保持ファイバに結合しています。この製品は、レンズ間の自由空間光用にペアでご使用いただくのに適していますが、単独でもご使用いただけます。中心波長が630 nm、780 nm、850 nm、980 nm、1064 nm、1310 nm、1550 nmの製品は2.0 mmナローキーFC/APCコネクタ付きでご用意しています。中心波長が 630 nm、780 nm、1550 nmのコリメータは、2.0 mmナローキーFC/PCコネクタ付きでもご用意しています。ほかの中心波長でFC/PCコネクタ付きの製品をご希望の場合には当社までお問合せください。
当社ではシングルモードファイバ-ピグテール付きのGRINコリメータ、マルチモードファイバ-ピグテール付きGRINコリメータ、GRINレンズ単体もご用意しています。GRINレンズ単体をコネクタ付きあるいはコネクタ無しのガラスフェルールに接続させると、このページでご紹介している製品と同様のカスタムコリメータを作製できます。当社が提供している様々な種類のファイバーコリメータについては「コリメーターガイド」タブをご覧ください。
自由空間結合
GRINコリメータを使用して自由空間光をファイバに入力する場合、結合効率を上げるためには精密なアライメントが必要です。当社では、チップ＆チルトキネマティックマウントならびにレンズチューブアダプタを調整機能付きXYZステージに組み合わせるか(例：ミラーマウントPOLARIS-K05T6、下記のSM05ネジアダプタSM05PT、移動ステージMT3/Mの組合せ)、または6軸キネマティックマウントK6XSとレンズチューブアダプタSM1PT(下記参照)を組み合わせることをお勧めします。
自由空間光用コリメータのペア

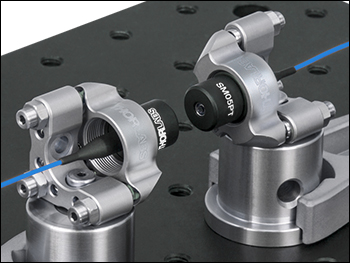

当社のピグテール付きGRINコリメータは、ペアで使用して、自由空間光を構成できる設計です。自由空間のビームは、2番目のコリメータに入る前に様々な光学素子を挿入することができ、光学特性を制御することができます。コリメータは、レンズの前面間距離(作動距離)が15 ± 5 mmとなるように配置すると、最大結合効率を得ます。チップ＆チルトマウントに取り付け、仕様の作動距離に配置した場合、典型的な挿入損失 0.1 dB以下も可能です。

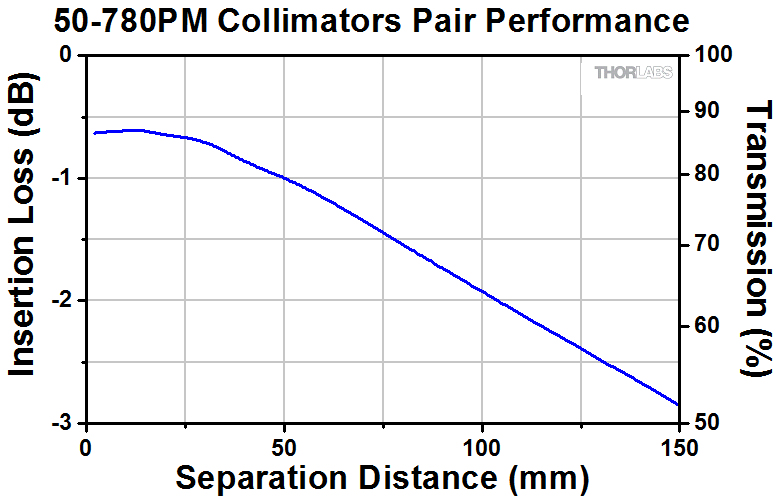

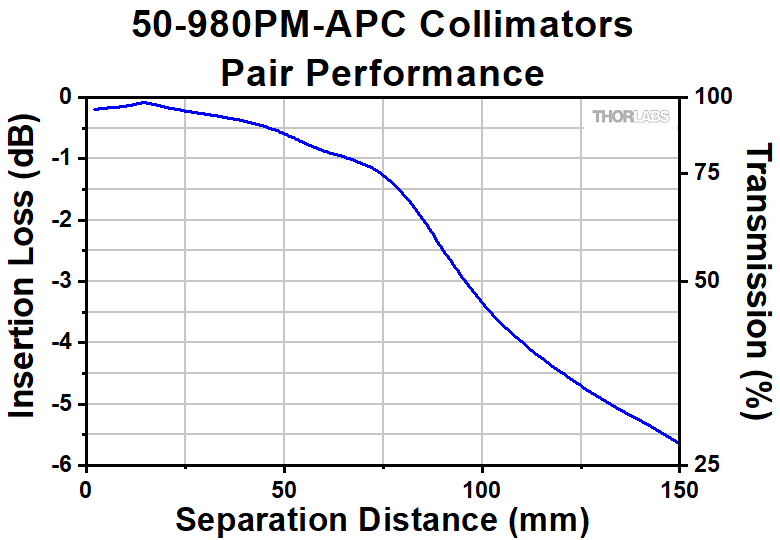

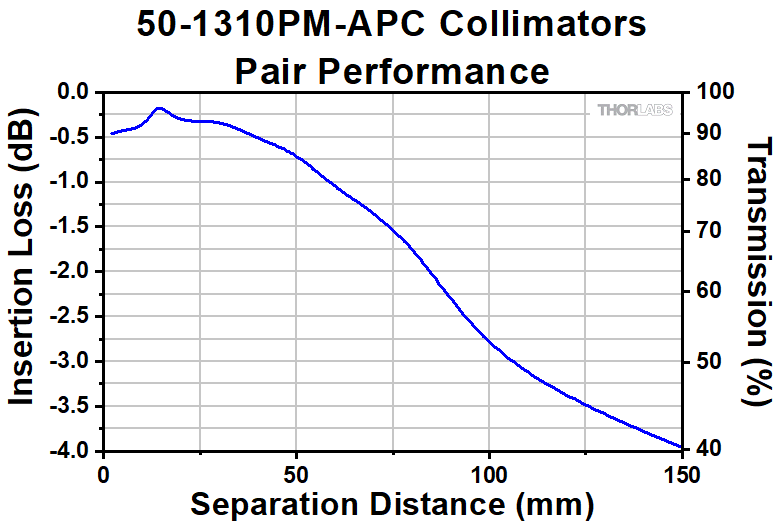

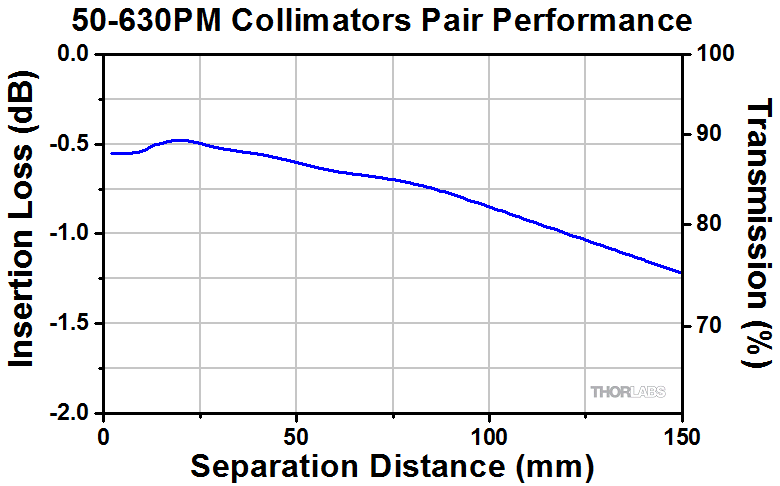

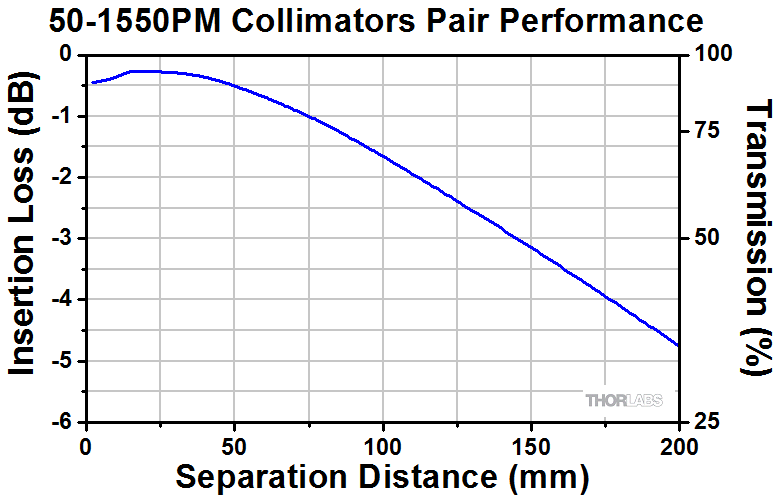

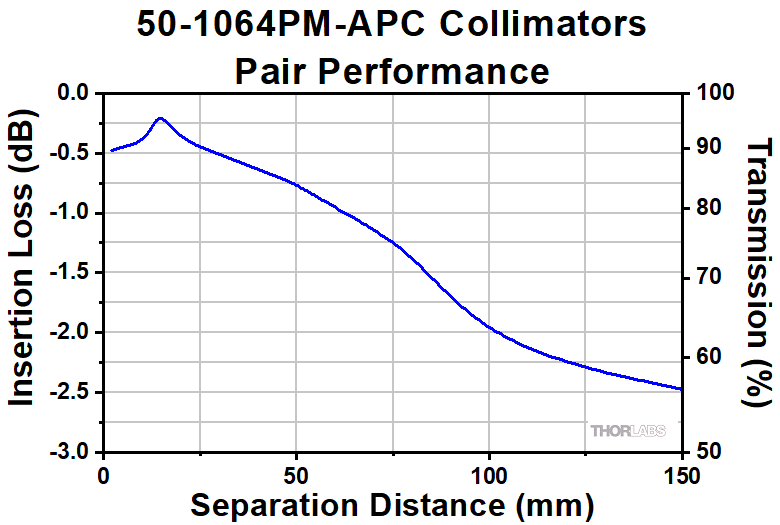

下表の「Pair Performance」内のグラフアイコンをクリックしていただくと、各コリメーターペア間の距離と結合効率の関係を表した測定データを見ることができます。実際には、任意の2個のコリメータにおいて、個体差により、適切な作動距離は若干異なります。ランダムに抽出されたコリメータの組み合わせにより収集されたデータを下記でご覧いただけます。最良の結合状態にするには、アダプタSM05PT(下記参照)に組み込んだコリメータをPOLARIS-K05T6などのキネマティック式調整マウントに取り付け、最終的なアライメント調整することをお勧めします。ビーム径、ビーム距離やペアでの挿入損失などの仕様値は、任意のコリメーターペアにおいて、作動距離15 ± 5 mmで保証されている数値です。
当社ではモジュール式のファイバ用/自由空間光用システムであるFiberBenchもご提供しております。この製品にはアライメント済みのFiberPortコリメータが組み込めて、光路中にモジュール式光学部品が設置できます。
ファイバのGRINレンズが取り付けられていない端には、FC/PCまたはFC/APC 2.0 mmナローキー付きコネクタが付いています。コリメーターパッケージは、可視(VIS)および近赤外(NIR)のスペクトル領域であれば、どの波長に対しても容易にカスタム作製することができます。また、ファイバーコネクタ、ファイバの種類、およびファイバの長さについてもすべてカスタマイズ可能ですので、見積り等については当社までお問い合わせください。
単体のGRINレンズ
当社では、単一波長用もしくは広帯域光源用としてお使いいただける単体のGRINレンズもご用意しています。単体のGRINレンズは、当社のシングルモードピグテール付きフェルールと組み合わせてお使いいただけます(ピグテール付きフェルールには、コネクタ無しの製品とコネクタ付きの製品がございます)。こちらのページでご紹介している製品とは異なり、単体のGRINレンズの場合は、組み合わせるピグテール付きフェルールを個別にお選びいただけるので、さまざまな実験の要件に合わせることができます。
Insights:光学実験のベストプラクティス
スクロールすると下記について説明しています。
- 2本のファイバから出力された光を自由空間を介して結合するための ファイバーコリメータのアライメント方法
このほかにも実験・実習や機器に関するヒントをまとめて掲載しています。こちららご覧ください。
2本のファイバから出力された光を自由空間を介して結合するための
ファイバーコリメータのアライメント方法
光ファイバのセットアップの間に2つのコリメートレンズを挿入することによって、様々なビームへの操作が可能な自由空間光を得ることができます。1つ目のコリメータは出射側ファイバからの発散光を受光し、それによってコリメートされた自由空間ビームは2つ目のコリメータに向けてほぼ一定の径で伝搬します。2つ目のコリメータは自由空間ビームを受光し、受光側のファイバに結合します。こちらの動画においてペアで使用されているコリメーターパッケージのように、ファイバを直接ファイバーコネクタに接続するように設計されている製品がございます。
出射側のファイバからの光を100%の効率で受光側のファイバに結合できれば理想ですが、実際には常に反射、散乱、吸収、ミスアライメントなどによって損失が生じます。通常、光損失の最も大きな原因となるミスアライメントは、こちらの動画でご紹介しているアライメント法や安定化の方法により最小化することができます。
この動画では、出射側のファイバとしてシングルモードファイバを使用しています。2つ目のコリメータに入射する光パワーと、受光側のファイバから出射される光のパワーを測定しています。受光側のファイバがコア径50 µmのマルチモードファイバの場合、アライメントを行うことで、2つ目のコリメータに入射した光パワーの91%が受光側ファイバからの出射光として測定されました。受光側のファイバがシングルモードファイバの場合、この値は86%になりました。動画では、コリメータの設計の違いと、その違いがコリメート光の特性に及ぼす影響などについてもご説明しています。
そのほかにも実験室でお使いいただけるヒント、工夫や方法などの動画がこちらからご覧いただけます。また、ウェビナーでは、当社の様々な製品に関する理論や実用的な事柄などをご紹介しています。
| Products Featured During Demonstration | ||||
|---|---|---|---|---|
| Fiber-Coupled Laser | Kinematic Mounts | Fiber Adapter Cap (for Power Sensor) | Single Mode Patch Cable (FC/PC) | Fiber Cable Storage Reels |
| Triplet Fiber Optic Collimators | Power Sensor | Power Meter | Hybrid Single Mode Patch Cable | 2" Posts |
| Adapter (Mount-to-Collimator) | SM1 Thread Adapter (for Power Sensor) | Fiber Connector Cleaner | Step-Index Multimode Patch Cable | 0.5" Post Holders |
最終更新日:2021年4月21日
