偏波保持ピグテール付き非球面レンズファイバーコリメーター


  • 1 m PM Fiber Pigtail with FC/APC Connector
  • Five Alignment Wavelengths from 633 nm to 1550 nm
  • Custom Alignment Wavelengths Available

CFP5-1064A

1064 nm, FC/APC Collimator
Focal Length: 4.67 mm

CFP2-1550A

1550 nm, FC/APC Collimator
Focal Length: 2.05 mm

CFP5-780A

780 nm, FC/APC Collimator
Focal Length: 4.63 mm

Engraved Line Parallel to
Slow Axis

Related Items


Please Wait
Quick Links to Available Wavelengths
633 nm
780 nm
980 nm
1064 nm
1550 nm

特長

  • 偏波保持ピグテールファイバにはFC/APCコネクタ付き
  • 波長およびコネクタのカスタマイズについては当社までお問い合わせください。
  • 非磁性のステンレススチール製筐体

ピグテール付きファイバーコリメータCFPシリーズは、様々な用途においてコンパクトなソリューションを提供いたします。 コリメーターパッケージは、ステンレススチール製の筐体と非球面レンズで構成されています。各ユニットのコリメーターパッケージでは、コリメータの性能が設計波長で回折限界となるように、長さ1 mの偏波保持ピグテールファイバが接続されています。上の図に示すように、筐体にはスロー軸と平行なラインが刻印されています。これは偏光面がスロー軸に沿った光を入射する場合のリファレンスとしてご使用いただけます。

コリメーターパッケージ側に接続されたピグテールファイバの端部は、設計波長で反射光が最小となるように角度を付けて研磨されており、またARコーティングが施されています。コリメータCFP2およびCFP5の短い焦点距離ではこの角度による出力の偏向は無視できるため、角度付きの筐体ではなくストレートの筐体を使用しています。ファイバの反対側には 2.0 mmナローキーのFC/APCコネクタが付いています。コリメーターパッケージは、可視および近赤外のスペクトル領域であれば、どの波長に対しても容易にカスタマイズすることができます。また、ファイバーコネクタファイバの種類、およびファイバの長さについてもすべてカスタマイズ可能ですので、見積り等については当社までお問い合わせください。

θ広がり角
Dモードフィールド(MFD)
fコリメータの焦点距離

広がり角(°)

divergence formula,

Dfには同じ単位を用いてください。

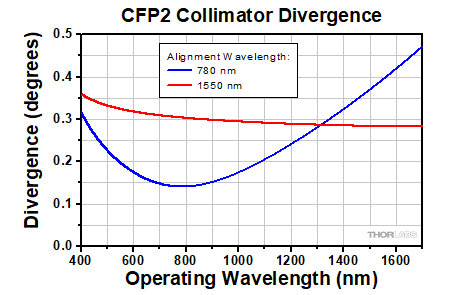

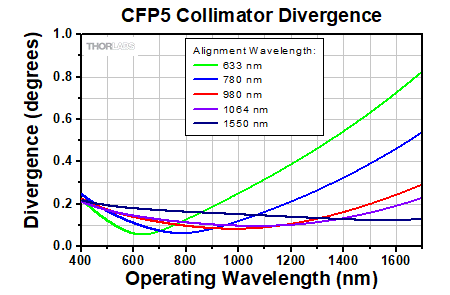

広がり角の比較

ファイバからの出射光がガウス型の強度プロファイルを有する場合、ビームの広がり角は右の計算式で概算することができます。この式は、ピグテール付きコリメータに使用されているようなシングルモードファイバの場合にはよく当てはまりますが、非ガウス型強度プロファイルの光を出射するマルチモードファイバの場合には実際よりも小さな広がり角を算出してしまいます。

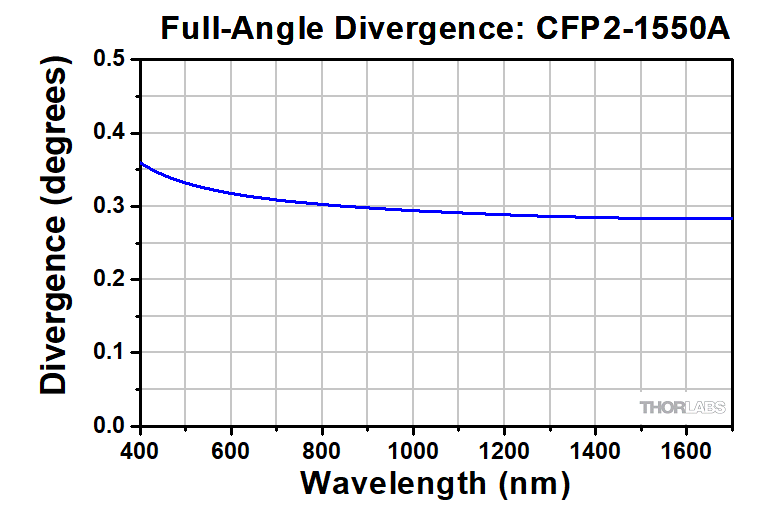

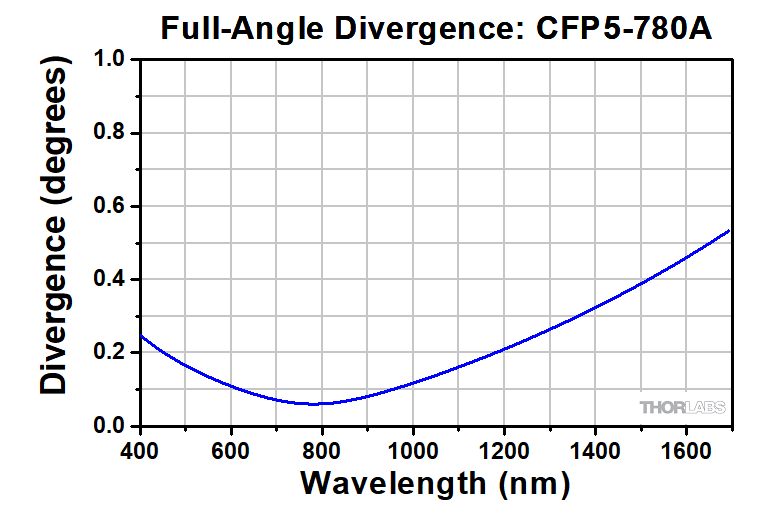

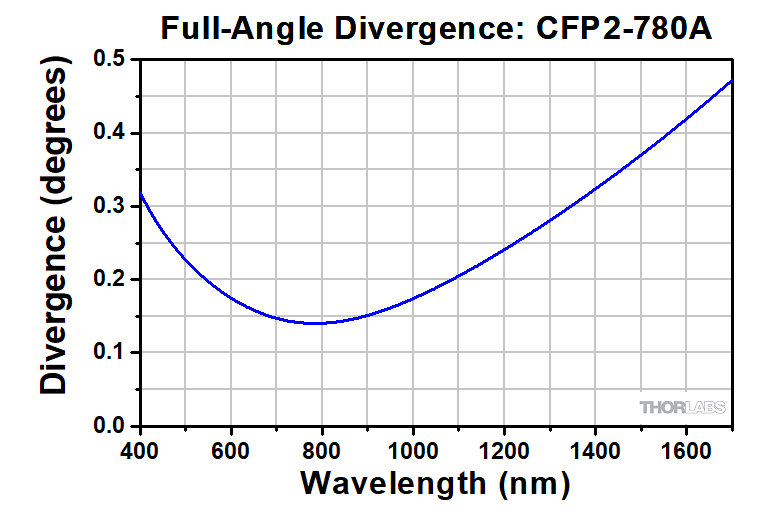

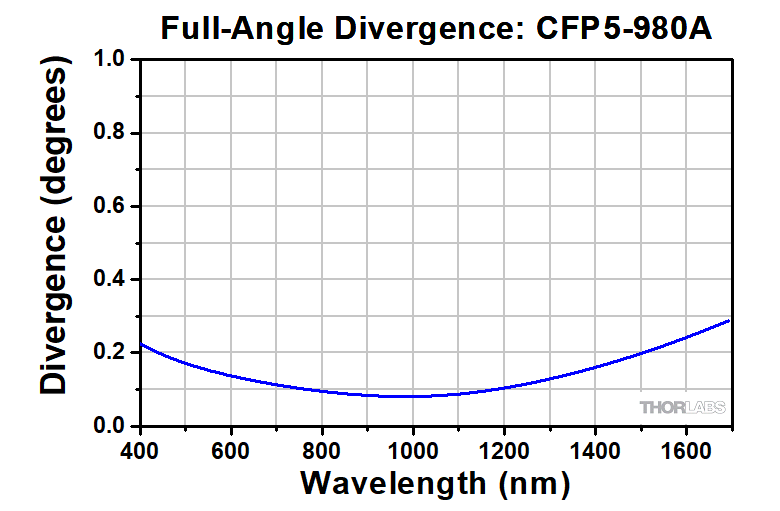

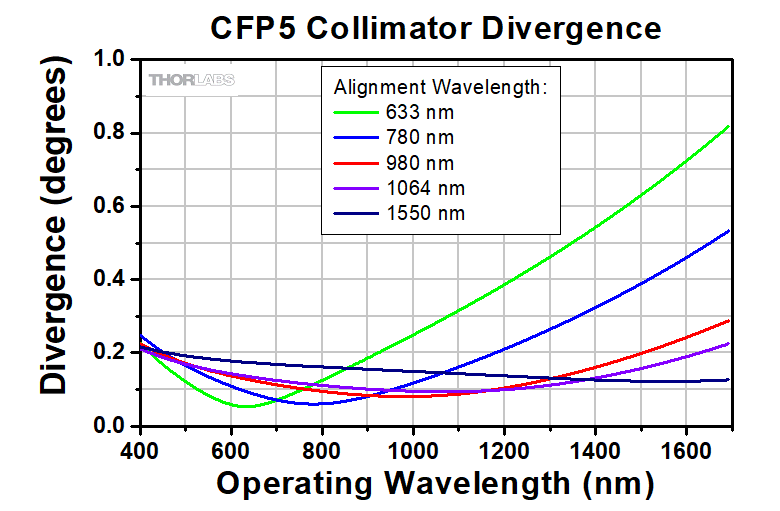

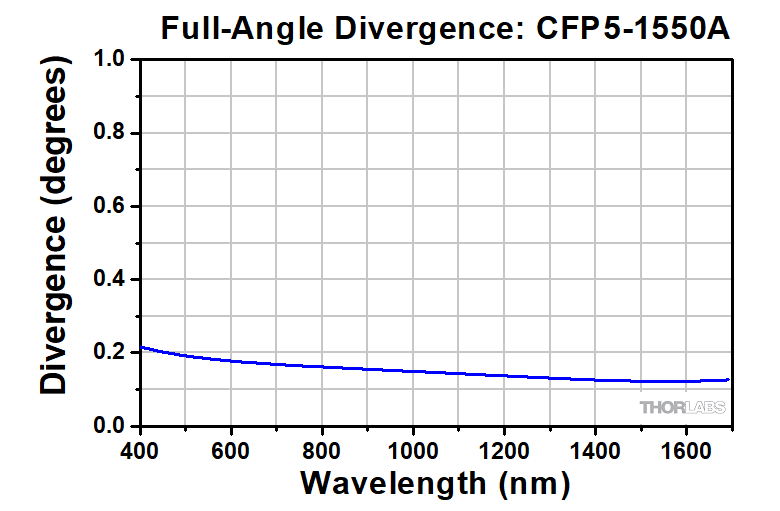

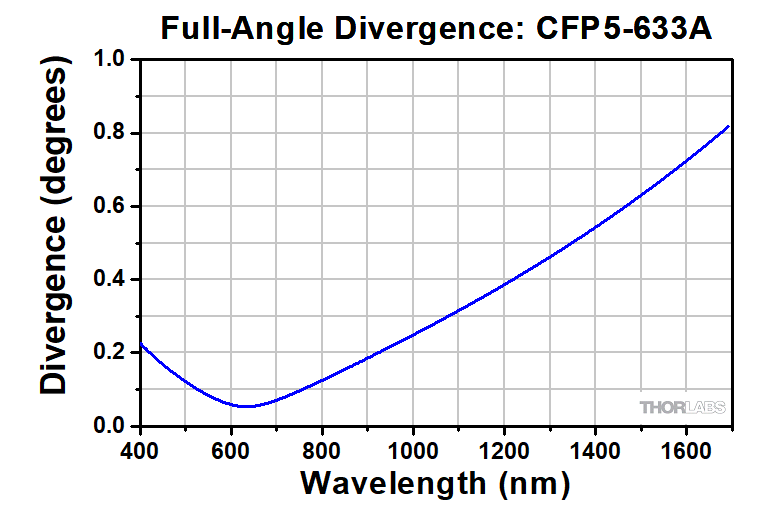

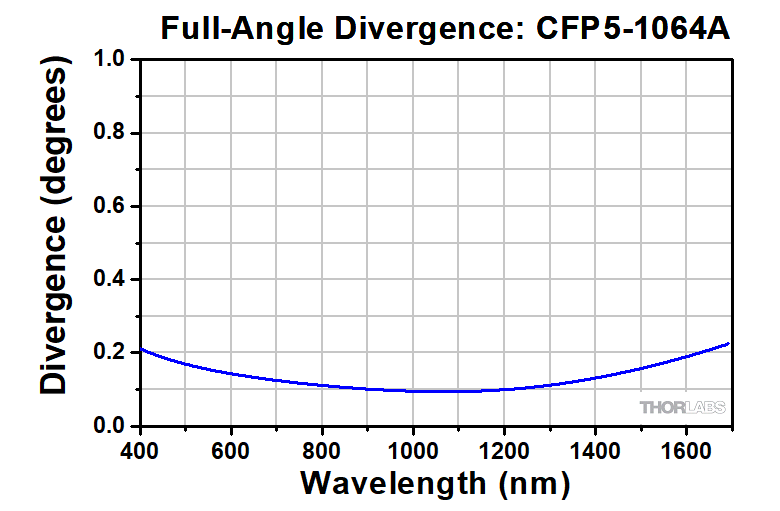

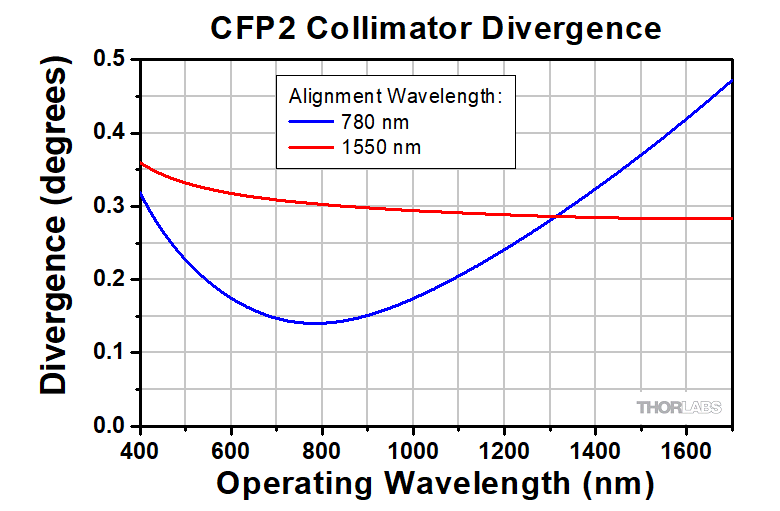

下のグラフは、当社の標準のコリメータを設計波長以外の波長で使用したときの、理論的な広がり角についてのシミュレーション結果です。例えば、ファイバからの700 nmの出射光をコリメートする場合、コリメータCFP5-780F(CFP5グラフ内の「-780」の線)を使用することは可能ですが、設計波長である780 nmの波長で使用する場合よりも広がり角は大きくなります。下記では、コリメータごとに個別の広がり角(理論値)のグラフもご提供しています。また、標準ラインナップとは異なる波長でアライメントしたコリメータをご希望の場合は当社までお問い合わせください。

dビーム径
λ波長
fコリメータの焦点距離
MFDモードフィールド径

ビーム径(mm)

beam diameter formula,

λMFDには同じ単位を用いてください。

広がり角の理論的近似値

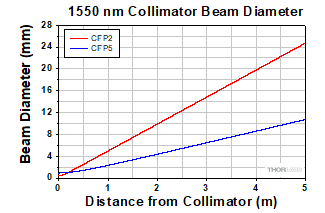

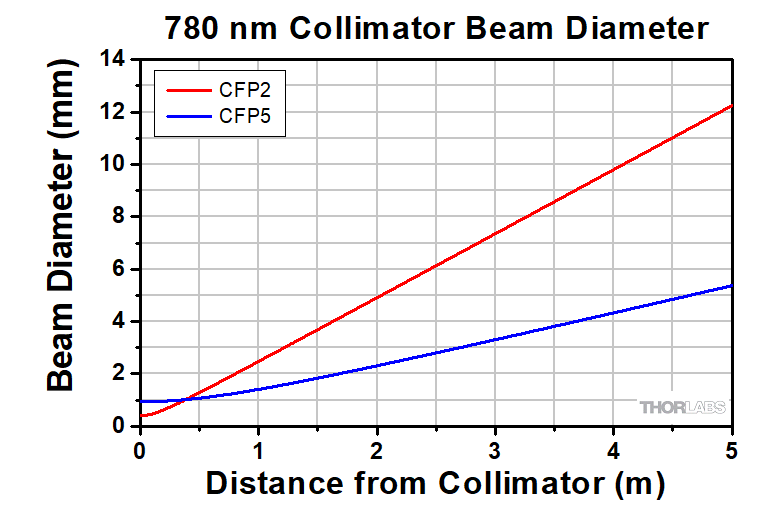

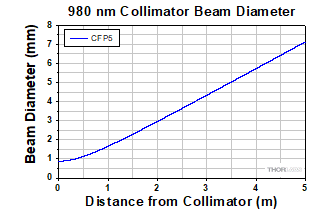

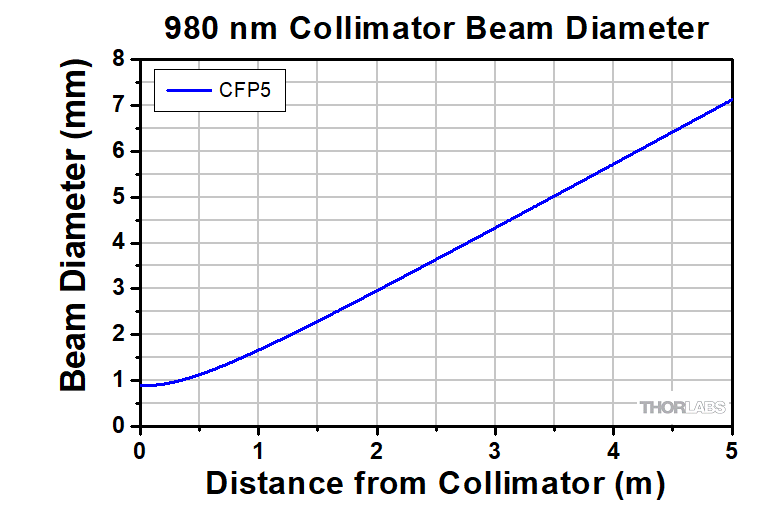

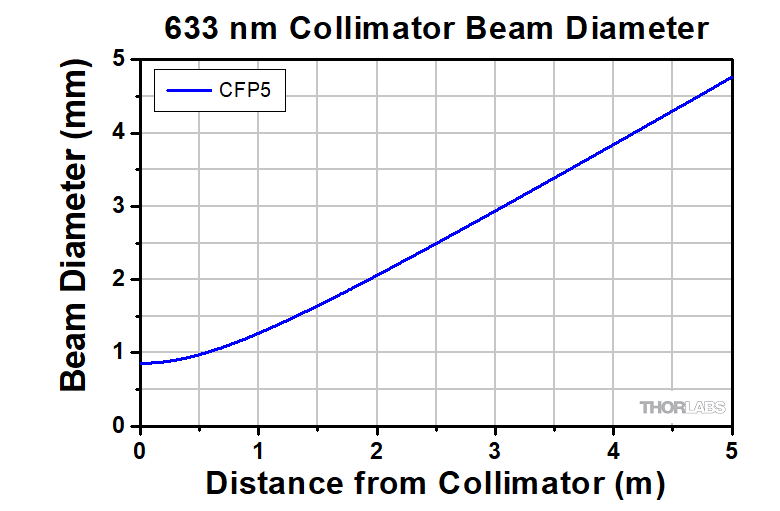

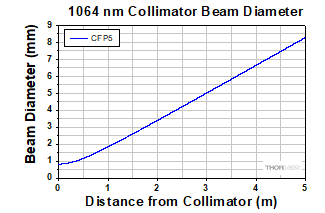

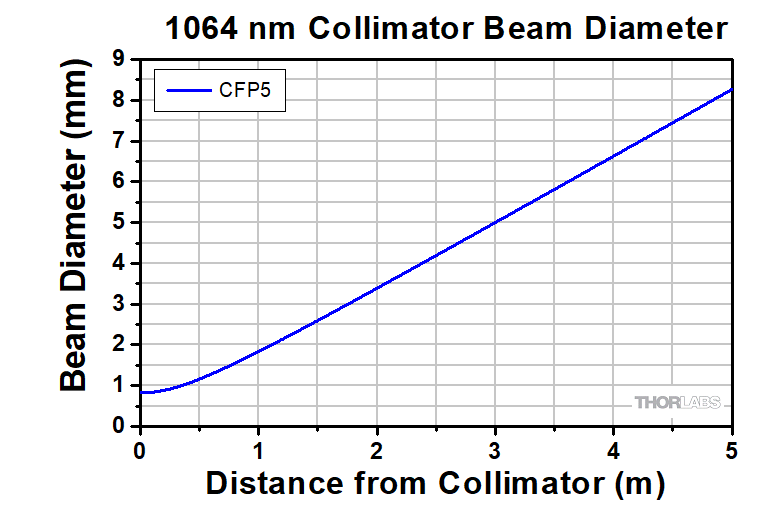

下のグラフは、各コリメータの設計波長における1/e2ビーム径の伝搬距離に対する依存性をシミュレーションした結果です。設計ファイバからガウス型強度プロファイルを有する光を入射することを仮定しています。ビーム径は右の式を用いて概算できます。この式は、ピグテール付きコリメータに使用されているようなシングルモードファイバの場合にはよく当てはまりますが、非ガウス型強度プロファイルの光を出射するマルチモードファイバの場合には実際よりも小さなビーム径を算出してしまいます。

広がり角の理論的近似値

仕様表に記載されているビームの広がり角(全角)は、ファイバーコリメータについて計算された理論値です。この広がり角は、ファイバからの光がガウス型の強度プロファイルを有する場合、下記の計算式より理論的近似値を簡単に求めることができます。この計算式はシングルモードファイバの場合にはよく当てはまりますが、非ガウス型強度プロファイルの光を出射するマルチモードファイバの場合には実際より小さい数値を算出します。

広がり角(全角、単位は°)は以下の式で求められます。

Divergence Angle Equation

ここでMFDはモードフィールド径、fはコリメータの焦点距離です。(注:この式ではMFDfに同じ単位を使わなければなりません)

:

コリメータF220FC-A(f ≈ 11.0 mm:「」とした理由は設計波長が543 nmのため)を使用して、ファイバ460HP(MFD = 3.5 µm)からの515 nmの光をコリメートする場合、広がり角の近似値は

θ ≈ (0.0035 mm / 11.0 mm) x (180 / pi) = 0.018°となります。

コリメータF220FC-Aとファイバ460HPを使って534 nmのビーム広がり角を測定してみると、測定結果は0.018°でした。

出力ビーム径の理論的近似値

出力ビーム径は以下の式で近似値が求められます。

Output Beam Diameter Equation

ここでλは光の波長、MFDはモードフィールド径、fはコリメータの焦点距離です。(注:この式ではMFDfに同じ単位を使わなければなりません)

:

コリメータF240FC-1550(f = 8.18 mm)とパッチケーブルP1-SMF28E-FC-1(MFD = 10.4 µm)を組み合わせて1550 nmの光を使用した場合、その出力ビーム径は

d ≈ (4)(0.00155 mm)[8.18 mm / (pi · 0.0104 mm)] = 1.55 mmとなります。

ビームウェスト最大距離の理論的近似値

ビームウェスト最大距離、すなわちコリメーションを維持できるレンズからビームウェストまでの最大距離は、以下の式で近似値が求められます。

Max Waist Distance Calculation

ここでfはコリメータの焦点距離、λは光の波長、MFDはモードフィールド径です。(注:この式ではMFDfに同じ単位を使わなければなりません)

:

コリメータF220FC-532(f = 10.9 mm)とパッチケーブルP1-460B-FC-1 (MFD ≈ 4.0 µm:計算された近似値)を組み合わせて532 nmの光を使用した場合、ビームウェストまでの最大距離の近似値は

zmax ≈ 10.9 mm + [2 · (10.9 mm)2 · 0.000532 mm] / [pi · (0.004 mm)2] = 2526 mmとなります。
