手動回転ステージ


  • Continuous 360° Rotation
  • Ø1", Ø1.4", Ø2", or Ø4.3" Rotating Platform
  • Backlash-Free, Low-Profile Design

RP01

Ø2" Manual
Rotation Stage

MSRP01

Ø1.4" Manual
Rotation Stage



RP005

Ø1" Manual
Rotation Stage

1/4" (M6) Counterbores for Mounting to an Optical Table or Breadboard

#4 (M3) Counterbores for Mounting to a Mini-Series Breadboard

RP03

Ø4.3" Manual
Rotation Stage



Related Items


Please Wait

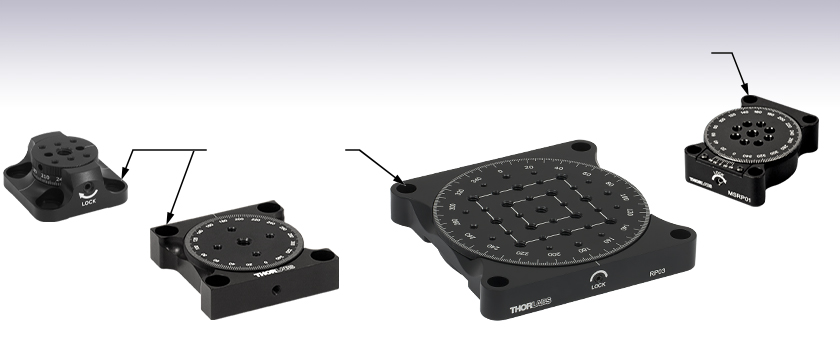

Rotation Stage Comparison
Item #RP005(/M)MSRP01(/M)RP01(/M)RP03(/M)
Rotating
Platform Size
Ø1.00" (25.4 mm)Ø1.40" (35.6 mm)Ø2.07" (52.8 mm)Ø4.29" (109.0 mm)
Component
Mounting Taps
Six 4-40 (M3)
One 1/4"-20 (M6)
Four 4-40 (M3)
One 8-32 (M4)
Four 8-32 (M4)
One 1/4"-20 (M6)
Eight 6-32 (M4)
Sixteen 8-32 (M4)
Thirteen 1/4"-20 (M6)
Side Tap for
Post Mounting
NoYes; 4-40 (M3)Yes; 8-32 (M4)Yes; 8-32 (M4)
Stage Height0.67" (17.0 mm)0.51" (13.1 mm)0.63" (16.1 mm)0.70" (17.8 mm)
Stage Dimensions1.50" x 1.50"
(38.1 x 38.1 mm)
1.78" x 1.40"
(45.2 x 35.6 mm)
2.45" x 2.45"
(62.2 x 62.2 mm)
4.65" x 4.65"
(118.1 x 118.1 mm)

特長

  • 360°連続回転
  • 2°単位のレーザ刻印目盛付き
  • 取付けプラットフォームサイズ:Ø25.4 mm、Ø35.6 mm、Ø52.8 mm、Ø109.0 mm
  • ブレッドボード取付け用M6またはM3ザグリ穴
  • 側面の止めネジ(セットスクリュ)で固定可能

手動回転ステージは費用効率の高いプラットフォームで、滑らかでバックラッシュのない回転を必要とするオプトメカニクス部品用の製品です。ステージは360°連続回転し、取付けプラットフォームはØ25.4 mm、Ø35.6 mm、Ø52.8 mm、Ø109.0 mmのサイズをご用意しております。 回転プラットフォームの縁に沿って刻印されている角度目盛により、ステージの角度方向を設定することが可能です。プラットフォームの回転は側面の止めネジを締め付けることで固定できます。4隅に付いているザグリ穴は、光学テーブルまたはブレッドボードに直接取り付けられるように、その間隔が設定されています。

当社ではこのほかにもマイクロメータ駆動の手動式ステージや、中央に貫通穴のあるステージ、ハードストップ付きのステージなどをご用意しております。当社の回転ステージのラインナップについては「回転マウントとステージ」タブをご覧ください。
