30 mmケージキューブ用光学マウント


  • Integrate Dichroic Filters, Prisms, Beamsplitting Cubes,
    or Ø1" Optics into 30 mm Cage Systems
  • Compatible with 30 mm Cage Cube Platforms and Rotating Platforms

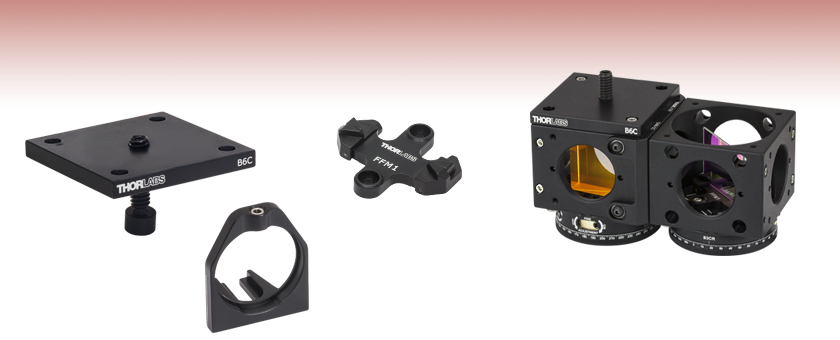

B6C

Cube or Prism Clamp

B5C1

Ø1" Optic Holder

FFM1

Dichroic Filter Holder

B6C Holding a Right-Angle
Prism and FFM1 Mounting a
Dichroic Mirror in 30 mm Cage Cubes

Application Idea

Related Items


Please Wait
30 mm Cage Cubes and Accessories
30 mm Cage CubesOptic MountsPlatformsRotating PlatformsCage Plates
Cage CubesOptic MountsPlatformsRotating PlatformsCover Plates

特長

30 mmケージキューブ対応光学マウントは、30 mmケージキューブシステムへ、プリズム、ビームスプリッタ、ダイクロイックフィルタおよびØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を組み込む際にご使用いただけます。 また、これらのマウントは、30 mmケージキューブ用アクセサリとともにご利用いただけます。 ケージキューブやアクセサリの使い方は、「使用例」タブをご参照ください。ダイクロイックミラーを用いたビームコンバイナや、偏光型ビームスプリッターキューブを用いた可変減衰ビームスプリッタを構築することができます。

ダイクロックミラーホルダFFM1、Ø25 mm~Ø25.4 mm(Ø1インチ)光学マウントおよび、クランプアームPM3は、全ての30 mmケージキューブ用プラットフォームに直接取り付けられるように設計されています。 ケージキューブ用クランプB6Cは、30 mmケージキューブC4WまたはC6W上に直接取り付けます。 このクランプはいずれかのプラットフォームまたはブランクカバープレートB1C/Mと合わせてお使いいただけます。

また、マウントにFFM1が内蔵されたダイクロイックケージキューブもご提供しています。

Combining Two Beams

Our cage system can be used to build an easily adjustable beam combiner. This setup is based on the use of an appropriate dichroic mirror for the wavelengths that need to be combined. One beam needs to be in the transmission band of the dichroic mirror, while the other needs to be in the reflection band. For this application the reflection band laser is 405 nm and the transmission band laser is 635 nm. The DMLP567 is an appropriate dichroic mirror for the two selected wavelengths.

The dichroic mirror is mounted in a B5CT1 threaded Ø1" optic mount and attached to a B4C kinematic platform. The kinematic platform allows for positioning of the beam that is within the reflection band of the dichroic mirror. This assembly is placed within a C4W cage cube with ER cage rods attached to two adjacent faces. One set of cage rods holds a collimator for the reflection band's fiber coupled laser, while the other set of cage rods holds a collimator for the transmission band's fiber coupled laser.

A more complex setup can be built to combine more than two beams by using multiple dichroic mirrors together.

型番数量Description
Imperial Product List
C4W130 mm Cage Cube
B4C1Kinematic Platform for C4W
B5CT21Ø1" Optic Mount for B4C (not visible)
DMLP5671Ø1" Dichroic Mirror (not visible)
ER2-P422" Long Cage Rods, Pack of 4
CP33230 mm Cage Plate
F671FC-4051FC/PC Collimator for 405 nm
F230FC-B1FC/PC Collimator for 633 nm
AD11F2Collimator to SM1 Adapter
S3FC4051405 nm Fiber Coupled Laser (not visible)
S1FC6351635 nm Fiber Coupled Laser (not visible)
P1-405B-FC-212 m SM FC/PC Patch Cable for 405 nm
P1-630A-FC-212 m SM FC/PC Patch Cable for 630 nm
TR323" Post
PH323" Post Holder
C6W2Base
型番数量Description
Metric Product List
C4W130 mm Cage Cube
B4C/M1Kinematic Platform for C4W
B5CT21Ø1" Optic Mount for B4C (not visible)
DMLP5671Ø1" Dichroic Mirror (not visible)
ER2-P422" Long Cage Rods, Pack of 4
CP33/M230 mm Cage Plate
F671FC-4051FC/PC Collimator for 405 nm
F230FC-B1FC/PC Collimator for 633 nm
AD11F2Collimator to SM1 Adapter
S3FC4051405 nm Fiber Coupled Laser (not visible)
S1FC6351635 nm Fiber Coupled Laser (not visible)
P1-405B-FC-212 m SM FC/PC Patch Cable for 405 nm
P1-630A-FC-212 m SM FC/PC Patch Cable for 630 nm
TR75/M275 mm Post
PH75/M275 mm Post Holder
C6W2Base

Polariztion Key

Variable Attenuation Beamsplitter

In normal operation, the variable beamsplitter/attenuator utilizes a half-wave plate to rotate the polarization of a previously linearly polarized beam of light. At the beamsplitter interface, p-polarized light will be transmitted, while s-polarized light will be reflected. By choosing the correct orientation with the half-wave plate, one can determine the amount of p-polarized and s-polarized light incident upon the interface (as shown in Figure 1 below).

Variable Beamsplitter Operation
Figure 1. Normal Variable Beamsplitter Operation

The variable attenuation beamsplitter is a common component in many large optical systems and can serve as the basic building block for various applications just as; beam sampling, beam combining, beam splitting, power balance, and reflection isolation. Due to the modular design of the 30 mm cage cube system, this device can be easily integrated into a larger cage cube system. A variable attenuation beamsplitter can function at any wavelength supported by the optics of the system. For this application the optics were chosen for a 670 nm variable beamsplitter.

The polarization beamsplitting cube sits upon a B4CRP precision rotation platform and is held in place with a B6C cage cube clamp. The precision rotation platform allows for precise alignment of the polarization beamsplitting cube relative to the incident laser beam and also yields control over output beam alignment. This assembly is mounted within a C6W 30 mm cage cube with ER cage rods attached to hold a half-wave plate and rotation mount. The rotation mount is a CRM1P which is designed for integration into a 30 mm cage system. The precision control over the rotation is particularly useful when attempting to maximize or minimize a beam throughput. The zero-order mounted half-wave plate threads directly onto this rotation mount.


型番数量Description
Imperial Product List
C6W130 mm Cage System Cube with Ø6 mm Clearance Holes
B4CRP130 mm Cage Cube Precision Kinematic Rotation Platform
B6C130 mm Cage Cube Clamp
ER6-P41Cage Assembly Rod, 6" Long, Ø6 mm, 4 Pack
CRM1P1Precision Cage Rotation Mount with Micrometer Drive, Ø1" Optics
PH313" Post Holder
BA21Mounting Base
TR313" Stainless Steel Optical Post
WPH10M-6701Ø1" Zero-Order Half-Wave Plate, SM1-Threaded Mount, 670 nm
PBS2521620-1000 nm Polarizing Beamsplitter Cube, 1"
CP33130 mm Cage Plate
型番数量Description
Metric Product List
C6W130 mm Cage System Cube with Ø6 mm Clearance Holes
B4CRP/M130 mm Cage Cube Precision Kinematic Rotation Platform (Metric)
B6C130 mm Cage Cube Clamp
ER6-P41Cage Assembly Rod, 6" Long, Ø6 mm, 4 Pack
CRM1P/M1Precision Cage Rotation Mount with Micrometer Drive, Ø1" Optics (Metric)
PH75/M175 mm Post Holder
BA2/M1Mounting Base
TR75/M175 mm Stainless Steel Optical Post
WPH10M-6701Ø1" Zero-Order Half-Wave Plate, SM1-Threaded Mount, 670 nm
PBS2521620-1000 nm Polarizing Beamsplitter Cube, 1"
CP33/M130 mm Cage Plate

ケージシステムの概要

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。

16 mm、30 mm、60 mmのケージシステム規格

当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(下図参照)。 16 mmのケージシステム30 mmのケージシステム60 mmのケージシステムはそれぞれØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。

標準ネジ規格

ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるよう、フレキシビリティを有したアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。


ケージシステムの接続性を規定する標準のケージプレート寸法の1例
標準ケージシステムの寸法
Cage System16 mm30 mm60 mm
Thread SeriesSM05SM1SM2
Rod to Rod Spacing16 mm (0.63")30 mm (1.18")60 mm (2.36")
Total Length25 mm (0.98")41 mm (1.60")71.1 mm (2.8")
ケージシステム部品
ケージロッド16 mmロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 ケージシステムにはSRシリーズケージロッド、30 や60 ケージシステムにはERシリーズケージロッドを使用します。
30 mm
60 mm
ケージプレート16 mmケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。
30 mm
60 mm
光学素子用マウント16 mm当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。
30 mm
60 mm
ケージキューブ16 mmケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。
30 mm
60 mm
ポストおよびブレッドボード取付け用部品ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。
ケージシステム変換アダプタケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。
特殊部品当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイールHeNeレーザーマウントFiberPort用ケージプレートアダプタケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページ をご参照ください。

Posted Comments:
user  (posted 2019-11-06 15:17:15.06)
A product similar to this but at 45 deg is needed. If this is mounted to a B4C you lose a fine adjust degree of freedom and only have the coarse loosen screws and rotate by hand to replace it. The closest you come to the needed part is the top of the H45B2. However using this puts the optic surface off of the cube center. It also has clearance issues if through cage rods are used. The suggested part would allow using both the reflected and transmitted beam along the center of a light tight cage cube while retaining both fine degrees of freedom on the reflected beam.
llamb  (posted 2019-11-07 09:56:32.0)
Thank you for your feedback about our B5C1 optic holder. While you could consider using the B4CRP(/M) for additional precision in your 45° alignment, a fixed alignment from the optic mount would indeed be helpful. I have added this product idea to our internal engineering forum for further review. I see you did not submit contact information, so feel free to contact techsupport@thorlabs.com if you have any further questions/comments.
psonin  (posted 2015-06-03 18:13:32.07)
Hello, I would like to mount a beam-splitter plate in the C4W+B4C cube holder/kinematic platform and the FFM1. However the plate thickness is ~5 mm (20x40x5 mm^3). Can I still use the FFM1 for that? It is indicated that the maximum thickness that it can handle is 3 mm. Or can you please advice another solution? Thanks.
besembeson  (posted 2015-08-28 02:28:19.0)
Response from Bweh at Thorlabs USA: Unfortunately the FFM1 will not be suitable and we don't have a solution now for the 5mm thick rectangular plate beamspliter. For a circular one, you can use the B5C (http://www.thorlabs.de/thorproduct.cfm?partnumber=B5C). Outside the cube, there are a few options here: http://www.thorlabs.de/newgrouppage9.cfm?objectgroup_id=1446
elkeneu  (posted 2015-04-15 08:19:34.26)
Dear Thorlabs developer, I want to hold an ultraflat dichroic mirror in one of your cubes. I feel that the mounting system with the 3 fixing screws might be bad for the flatness of the dichroic. I personally think an optics mount using a retaininer ring woulb be more suitable. But there seems to be no such version?
cdaly  (posted 2015-04-20 11:32:24.0)
Response from Chris at Thorlabs: If a threaded mount is needed, the CP360R filter holder can actually be used inside of the 30mm cage cube C6W. It's worth noting though that given the fact that the optic is sandwiched between two retaining rings and given the housing's overall length, the clear aperture will be reduced in comparison to the B5C.
johannes-2.mueller  (posted 2014-06-03 15:38:10.107)
Hi Thorlabs-Team, is it possible to fit the FFM1 on the B3C/M? Because the clearance holes on the FFM1 are 25.4 mm apart, while the threads on the B3C/M are only 25.0 mm apart. Thanks for your help!
jlow  (posted 2014-06-03 10:53:48.0)
Response from Jeremy at Thorlabs: The FFM1 will fit onto the B3C/M. The mounting holes on FFM1 are enlarged slightly to accommodate the 25.0mm pitch of the metric base.

長方形フィルターホルダ、ケージシステム用

CM1-CC Application
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
FFM11長方形フィルターマウント、30 mmケージシステム用
B3C1C4W/C6W用ケージキューブプラットフォーム(インチ規格)
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
TR41Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
FFM11長方形フィルターマウント、30 mmケージシステム用
B3C/M1C4W/C6W用ケージキューブプラットフォーム(ミリ規格)
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
TR100/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)

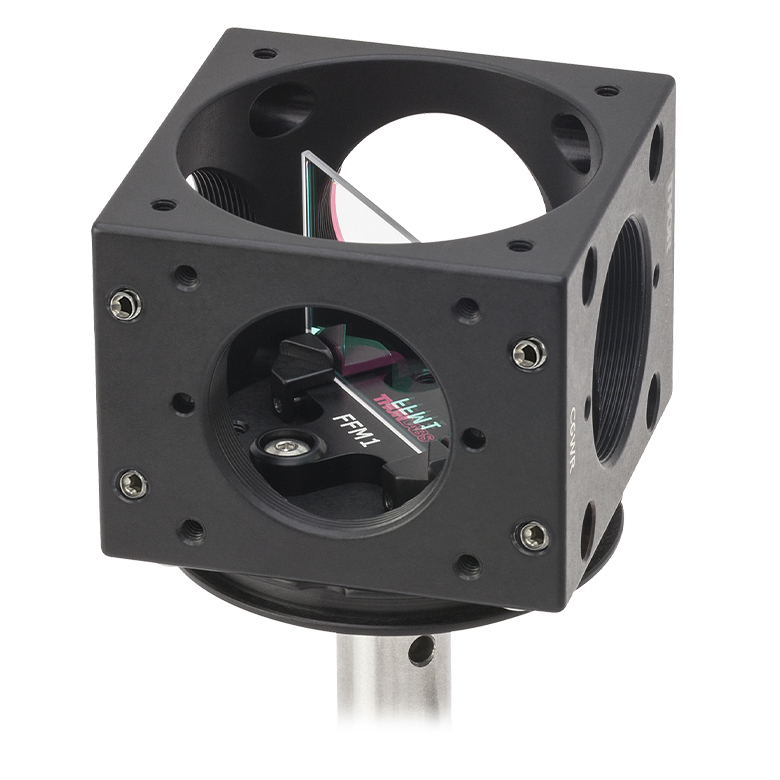

キューブC6W内プラットフォームB3C(/M)に取り付けたダイクロイックフィルタ用ホルダFFM1
  • 長さ26 mm~43 mmのダイクロイックフィルタなどのフィルタ用
  • 厚さ3 mmまでのフィルタを保持
  • 下記サイズまでのフィルタに対応可能:
  • 2つのバネ式クランプ機構で光学素子の位置を固定

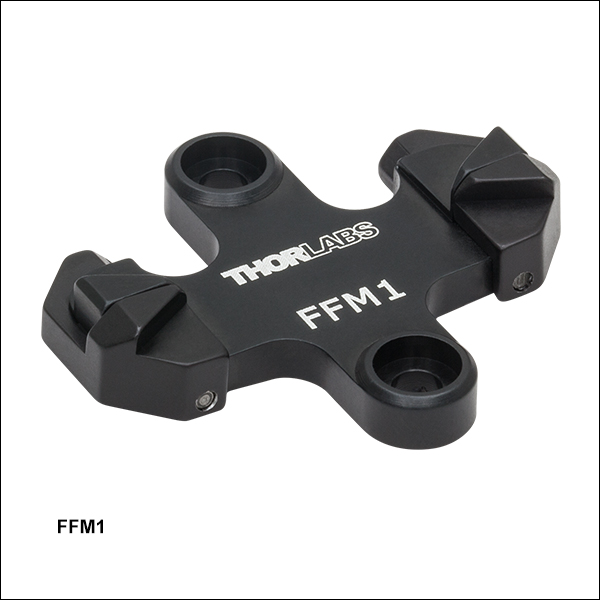

ケージ対応フィルターホルダFFM1は、長方形のフィルタを保持する設計となっています。付属のキャップスクリュM3を2個使ってホルダを30 mmケージキューブプラットフォーム回転式ケージキューブプラットフォームに固定することができます。

このマウントをケージキューブC4Wと一緒に使うと、光学素子を入射角に対して45°の角度で置くことができ、この構成により開口部が最大のØ25.4 mm(1インチ)となります。ケージキューブC6Wと使用する場合、上部のERロッド用貫通穴しか使うことができず(底部の穴はプラットフォームによって 塞がれます)、対応可能なフィルタの高さは25 mmまでとなります。 なお、FFM1は当社のプラットフォームアダプタC6WAには対応しませんのでご注意ください。

フィルタのコーティングを傷つけない設計のバネ式クランプアーム2つを使って、厚さ3 mmまでの長方形フィルタを保持可能です。バネ式クランプに水平方向の力を加えて、できた溝に光学素子を置きます。力を抜くと光学素子の両端がストッパと クランプの間に押し込まれます。

FFM1は、付属のキャップスクリュを使ってミニシリーズポストに直接取り付けることができます。M4ネジが付いたØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストにフィルターホルダを取り付けるには、ネジアダプタMSA4/Mが必要となります。

38 mm(1.5インチ)小型ケージキューブCM1にダイクロイックフィルターマウントが付いたCM1-DCH/Mもございます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FFM1 Support Documentation
FFM1Customer Inspired! 長方形フィルターマウント、30 mmケージシステム用
¥8,054
3-5 Days

ケージキューブ用光学マウント、ナイロンチップ付き止めネジ付き


Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
B3CR130mmケージキューブ用回転式プラットフォーム(インチ規格)
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
B5C11Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、ナイロンチップ付き止めネジ付き
ER6-P41Ø6 mm ケージアセンブリーロッド、長さ 152.4 mm、4個入り
View Metric Product List
型番数量Description
Metric Product List
B3CR/M130mmケージキューブ用回転式プラットフォーム(ミリ規格)
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
B5C11Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、ナイロンチップ付き止めネジ付き
ER6-P41Ø6 mm ケージアセンブリーロッド、長さ 152.4 mm、4個入り

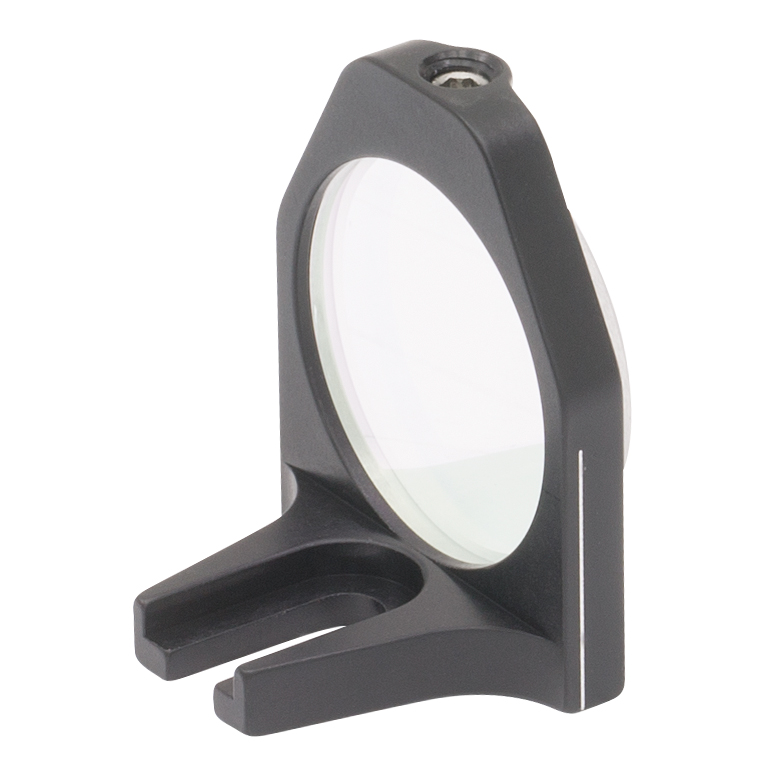

B5C1とプラットフォームB3CR(/M)でケージキューブC6W内にミラーを取り付け

Click to Enlarge

光学素子のコーティング面の装着位置を示す補助線付き
  • 厚さ3.0 mm以上のØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を取り付け
  • 30 mmケージキューブ用プラットフォームおよび回転式プラットフォームに対応

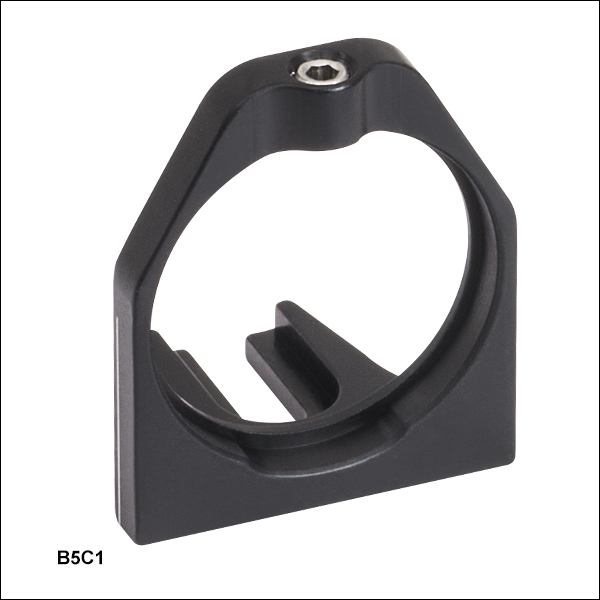

光学マウントB5C1は止めネジ(セットスクリュ)を用いてØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を当社の30 mmケージキューブ用プラットフォームおよび回転式プラットフォームに 取り付けることができます。先端がナイロン製の止めネジの締め付けには2.0 mm六角レンチを使用します。マウントは、M3丸頭ネジ(2 mm六角レンチ使用)とワッシャを用いてケージキューブ用プラットフォームに取り付けられます。取り付けに必要なネジとワッシャは付属します。

ケージキューブC4W またはC6Wに使用する場合、光学素子をキューブ内の中心に固定できます。これはキューブ内にミラーを取り付ける場合に、特に重要です。マウントの側面に は補助線が刻印されており、アライメントの際に便利です。光学素子の前面をマウントのネジ取付けスロットに向けて装着した時に、この補助線は光学素子の前面位置を表します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
B5C1 Support Documentation
B5C1Customer Inspired! Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、ナイロンチップ付き止めネジ付き
¥4,326
Today

ケージキューブ用光学マウント、SM1ネジ穴付き


Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
B5CT21Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、SM1ネジ穴付き、厚さ6.3 mmまでの光学素子に対応
B4CRP130 mmケージキューブ用精密キネマティック回転式プラットフォーム(インチ規格)
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
ER6-P41Ø6 mm ケージアセンブリーロッド、長さ 152.4 mm、4個入り
View Metric Product List
型番数量Description
Metric Product List
B5CT21Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、SM1ネジ穴付き、厚さ6.3 mmまでの光学素子に対応
B4CRP/M130 mmケージキューブ用精密キネマティック回転式プラットフォーム(ミリ規格)
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
ER6-P41Ø6 mm ケージアセンブリーロッド、長さ 152.4 mm、4個入り

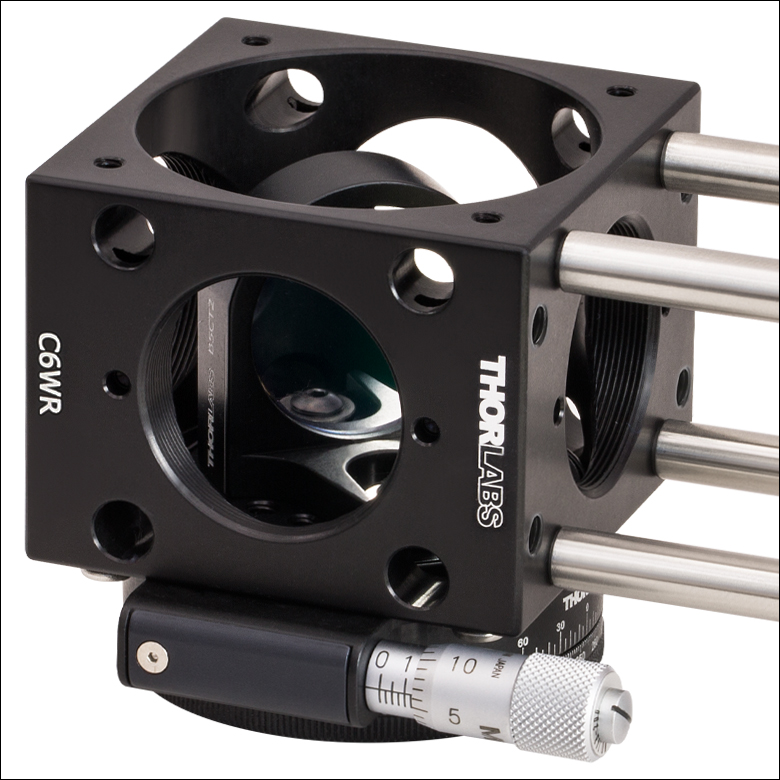

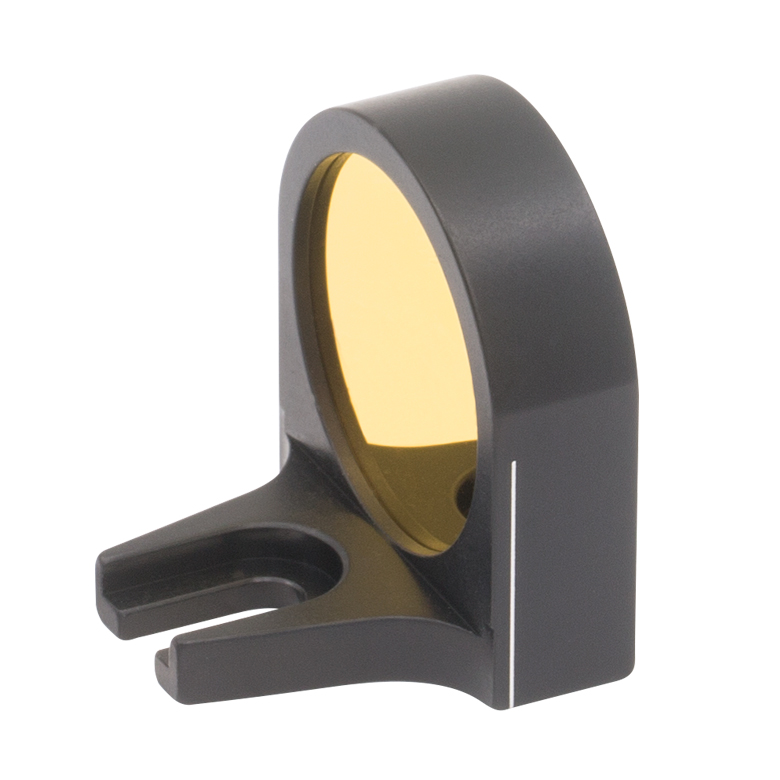

マウントB5CT2とプラットフォームB4CRP(/M)を用いてケージキューブC6W内にミラーを取付け

Click to Enlarge

光学素子のコーティング面の装着位置を示す補助線付き

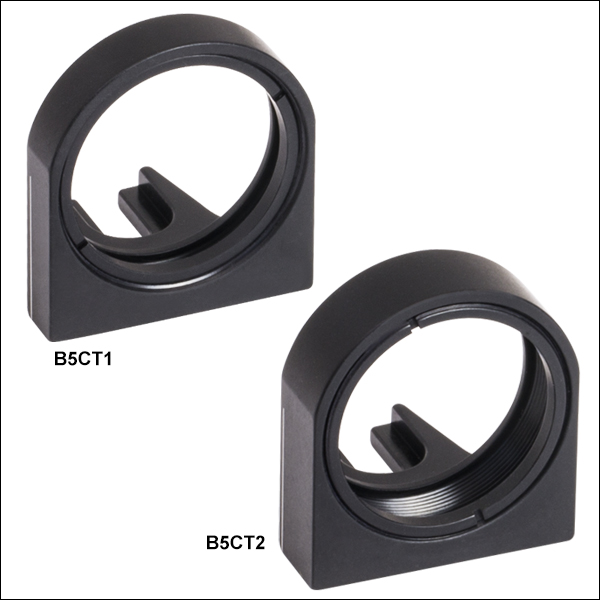

  • B5CT1は厚さ3.4 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を保持
  • B5CT2は厚さ6.3 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を保持
  • SM1ネジ穴付き(固定リングSM1RR付属)
  • 30 mmケージキューブ用プラットフォームおよび回転式プラットフォームに対応

SM1ネジ穴付き光学マウントB5CT1、B5CT2はØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を当社の30 mmケージキューブ用プラットフォームおよび回転式プラットフォームに 取り付けることができます。マウントB5CT1およびB5CT2は、それぞれ厚さ3.4 mm、6.3 mmまでの光学素子を付属の固定リングSM1RRで保持します。マウントLB5CT2はより厚みがあり、ビームスプリッタのような透過成分も利用する光学素子を使用した場合に開口部が小さくなるので、全反射ミラーの取り付け用途でのご使用を想定しています。マウントは、M3丸頭ネジ (2 mm六角レンチ使用)とワッシャを用いてケージキューブ用プラットフォームに取り付けられます。取り付けに必要なネジとワッシャは付属します。

ケージキューブC4W またはC6Wに使用する場合、光学素子をキューブ内の中心に固定できます。これはキューブ内にミラーを取り付ける場合に、特に重要です。マウントの側面には補助線が刻印されており、アライメントの際に便利です。前面をマウントのネジ取付けスロットに向けて装着した時に、この補助線は光学素子の前面位置を表 します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
B5CT1 Support Documentation
B5CT1Customer Inspired! Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、SM1ネジ穴付き、厚さ3.4 mmまでの光学素子に対応
¥4,679
Today
B5CT2 Support Documentation
B5CT2Customer Inspired! Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、SM1ネジ穴付き、厚さ6.3 mmまでの光学素子に対応
¥5,030
Today

ケージキューブ用クランプ

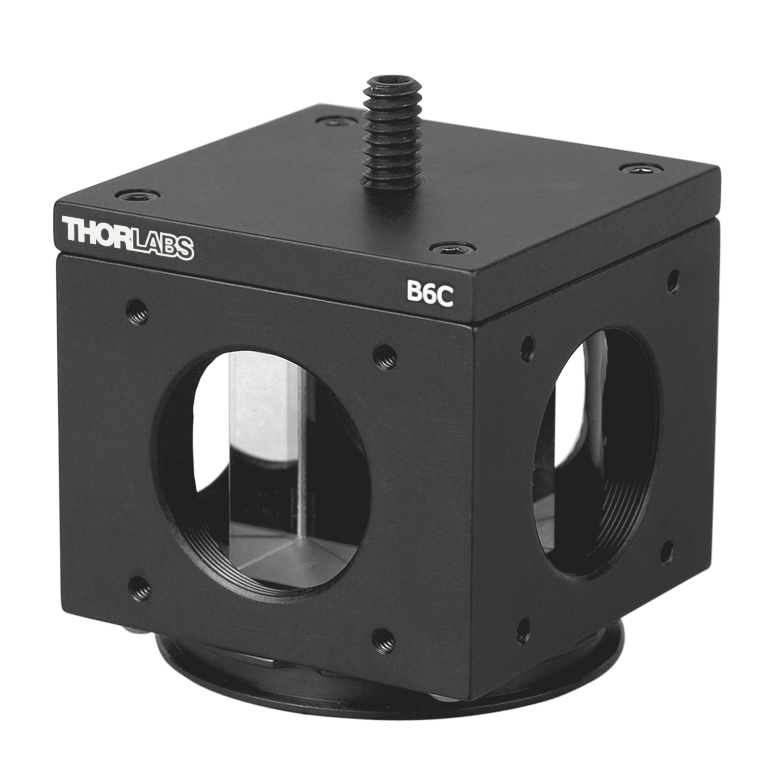

B6C Cage Cube Clamp with Cage Cube
Click to Enlarge

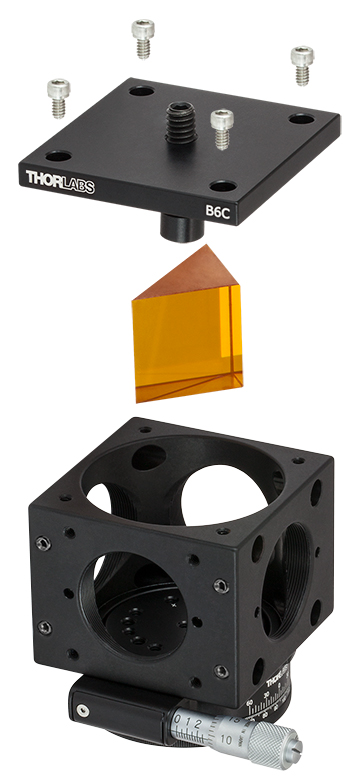

B6Cによってケージシステムに取り付けられた直角プリズムの分解図
Cage Cube Clamp
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
C4W130 mmケージシステムキューブ
B3C1C4W/C6W用ケージキューブプラットフォーム(インチ規格)
B6C130mmケージキューブクランプ
View Metric Product List
型番数量Description
Metric Product List
C4W130 mmケージシステムキューブ
B3C/M1C4W/C6W用ケージキューブプラットフォーム(ミリ規格)
B6C130mmケージキューブクランプ
プラットフォームB3CおよびクランプB6Cを用いてケージキューブC4W内にビームスプリッターキューブを取り付け
  • ケージキューブ内に対象物をクランプ
  • Delrin製のスイベル式チップの付いた1/8インチ六角ソケット調整クランプ

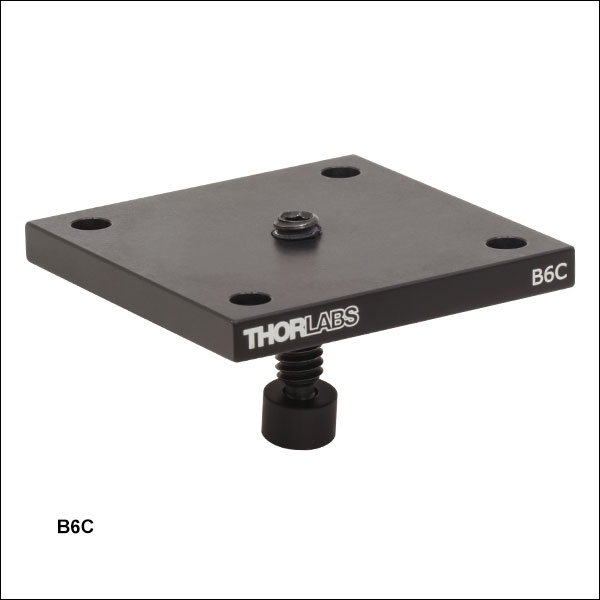

ケージキューブクランプB6Cは、30 mmケージキューブ用 で、保持した光学素子を損傷から守るDelrin製のスイベル式チップが付いた1/4"-20クランプアジャスタが付いています。 クランプ機構は、1/8インチの六角ソケットで調整可能で、長方形の部品や上面と底面が平行な部品とのご使用に適しています。 B6Cのクランプは、クランプする対象物を上からネジ機構で押さえつけます。 クランプ機構は上下に動くので、B6Cと共にブランクカバープレートB1C/Mプラットフォーム、または回転式プラットフォームと併用する必要があります(右図参照)。

下の表には、クランプが保持できる対象物の最大厚さと最小厚さが掲載されています。 遮光が必要なシステムでは、B6CにはOリングが付いているので、ブランクカバープレートB1C/Mと30 mmケージキューブと一緒に使用することで、遮光ケージキューブを形成することができます。

Item #Min ThicknessMax Thickness
B6C with B1C0.58" (14.8 mm)1.28" (32.5 mm)
B6C with B3C, B3CR, B4C, or B4CRP0.45" (11.5 mm)1.15" (29.2 mm)
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
B6C Support Documentation
B6C30mmケージキューブクランプ
¥3,446
Today

ケージキューブ用クランプアーム

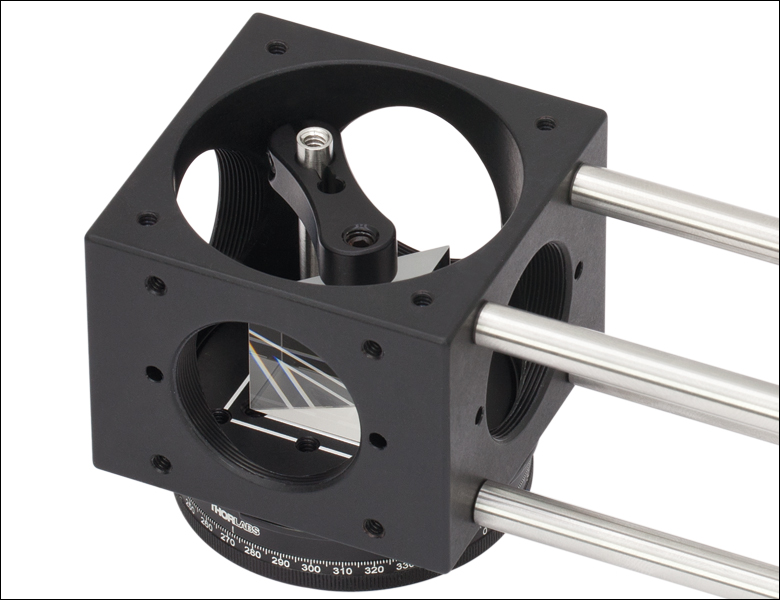

B3CR and PM3 Holding a Prism
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
B3CR130mmケージキューブ用回転式プラットフォーム(インチ規格)
PM31小型クランプアーム、調整機能付き、#6-32穴付きポスト(インチ規格)
ER6-P41Ø6 mm ケージアセンブリーロッド、長さ 152.4 mm、4個入り
C4W130 mmケージシステムキューブ
View Metric Product List
型番数量Description
Metric Product List
B3CR/M130mmケージキューブ用回転式プラットフォーム(ミリ規格)
PM3/M1小型クランプアーム、調整機能付き、M4穴付きポスト(ミリ規格)
ER6-P41Ø6 mm ケージアセンブリーロッド、長さ 152.4 mm、4個入り
C4W130 mmケージシステムキューブ
B3CR(/M)は直角プリズムを保持するために、PM3(/M)取付け用のM4タップ穴があります。
  • ケージキューブ用プラットフォームに対応したクランプ
  • プリズムとビームスプリッターキューブに適した製品
  • 30 mmプラットフォームと回転式プラットフォームに取付け可能

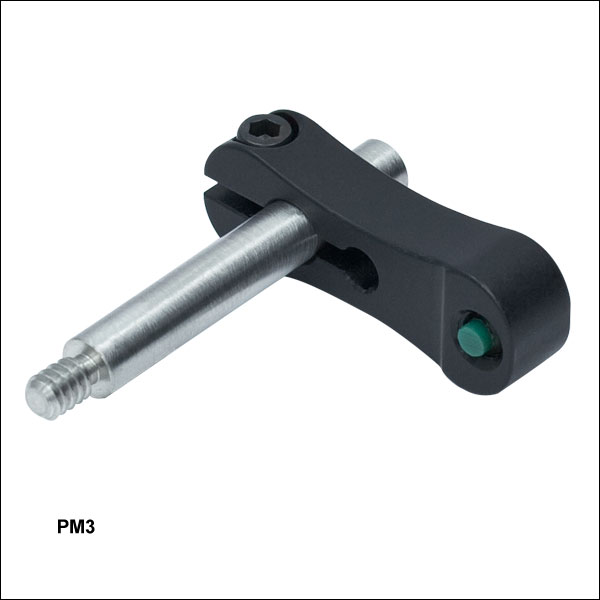

当社のアームPM3/Mには、アームをポストに保持するためのキャップスクリュによるフレクシャ機構と、光学素子を保持するための先端がナイロン製の止めネジ(セットスクリュ)が付いています。 ポストの上部付近にあるØ2.3 mm穴を使って、2 mmボール(六角)ドライバや六角レンチで締め付けることができます。 アームPM3/Mの垂直移動量は24.6 mmです。

クランプアームPM3/Mは、ミリ規格の30 mmプラットフォーム回転式プラットフォームの両方に取り付けることができます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
PM3 Support Documentation
PM3小型クランプアーム、調整機能付き、#6-32穴付きポスト(インチ規格)
¥2,588
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
PM3/M Support Documentation
PM3/M小型クランプアーム、調整機能付き、M4穴付きポスト(ミリ規格)
¥2,588
Today
ログイン  |   マイアカウント  |   Contacts  |   Careers  |   個人情報保護方針  |   ホーム  |   FAQ  |   Site Index
Regional Websites:East Coast US | West Coast US | Europe | Asia | China
Copyright 1999-2019 Thorlabs, Inc.
Sales: +81-3-6915-7701
Tech Supports: +81-3-6915-7701


High Quality Thorlabs Logo 1000px:Save this Image
