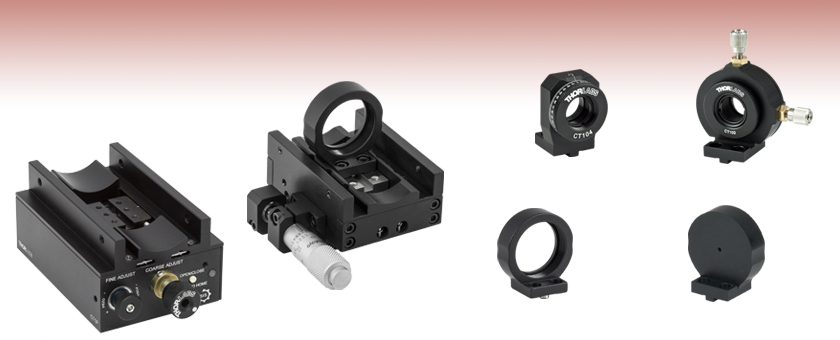

Z軸直線移動ステージ(リニアステージ)とアクセサリー、30 mmケージシステム用


  • 1/2" or 12 mm Manual Travel Along Optic Axis
  • Version with 160 µm Piezo-Driven Fine Adjustment
  • Modular Design with Interchangeable Optic Mounts

CT104

Ø1/2" Rotation Mount

CT101

Ø1" (Ø25 mm) Optic Mount

CT102

Ø1/2" X-Y
Translation Mount

CT103

Blank Plate for
Custom Machining

CT1

1/2" Travel, Micrometer Drive

CT1P

12 mm Travel with M6 x 0.25 Screw,
160 µm Closed-Loop Piezo Travel

Related Items


Please Wait

Click to Enlarge
View Imperial Product List
型番数量Description
CT1011Ø25 mm~Ø25.4mm(Ø1インチ)光学素子用マウント、30 mmケージシステム内CT1、CT1P/M、またはMSステージ用
PF10-03-M011保護膜付き金ミラー(円形)、Ø25.4 mm(Ø1インチ)
CT1P1Z軸用移動ステージ(移動量12 mm)、160 µmのピエゾアクチュエータ付き、30 mmケージシステム用(インチ規格)
CP082SM1ネジ付き30 mmケージプレート、ケージロッド固定用フレクシャークランプ機能付き、固定リング1個付属、#8-32タップ穴(インチ規格)
ER6-P41Ø6 mmケージアセンブリーロッド、長さ 152.4 mm、4個入り
View Metric Product List
型番数量Description
CT1011Ø25 mm~Ø25.4mm(Ø1インチ)光学素子用マウント、30 mmケージシステム内CT1、CT1P/M、またはMSステージ用
PF10-03-M011保護膜付き金ミラー(円形)、Ø25.4 mm(Ø1インチ)
CT1P/M1Z軸用移動ステージ(移動量12 mm)、160 µmのピエゾアクチュエータ付き、30 mmケージシステム用(ミリ規格)
CP08/M2SM1ネジ付き30 mmケージプレート、ケージロッド固定用フレクシャークランプ機能付き、固定リング1個付属、M4タップ穴(ミリ規格)
ER6-P41Ø6 mmケージアセンブリーロッド、長さ 152.4 mm、4個入り
金ミラーを取り付けた光学マウントCT101を移動ステージCT1P(/M)に固定

特長

  • 30 mmケージシステムの光軸に沿ってコンポーネントを移動
  • ステージCT1P/M:12 mmの手動移動と160 µmの閉ループピエゾ移動(最小値)のハイブリッドステージ
  • ステージCT1:移動量12.7 mmのマイクロメータと光学マウントCT101が付属
  • 交換用の光学マウントも別売りでご用意しています。

当社のZ軸直線移動ステージ(リニアステージ)は、30 mmケージシステムの2本のケージロッドを固定したまま、移動範囲内に固定されたコンポーネントを光軸に沿って移動させることができます。移動ステージCT1P/Mにはピエゾアクチュエータが内蔵されており、12 mmの手動移動と、0.5 µmの分解能で160 µmのピエゾ移動(閉ループ操作時)が可能です。手動ステージCT1には、移動量12.7 mmで25 µm単位の目盛が付いたマイクロメータと、光学マウントCT101が付属しています。どちらのステージも、このページでご紹介しているすべての光学マウントに対応します。

さらに当社では、ステージCT1、CT1P/Mに加え、移動量6.4 mmの移動ステージ向けに設計された光学マウントもご用意しています。これらのマウントには、固定式光学マウント、XY移動マウント、回転マウントおよびカスタム加工用のブランクプレートなどがあります。詳細は下記をご参照ください。

Manual Stage with Integrated Piezo Actuator
Item #CT1PCT1P/M
Travel RangeCoarse: 12.0 mm (250 µm per Revolution)
Fine (Piezo): 160 µm (Closed Loop)a
Moving World Load Capacity (Max)40 g
Coarse Adjustment ScrewM6 x 0.25 mm
Piezo Fine Resolution (Closed Loop)0.5 µm
Theoretical Open Loop Resolutionb8.0 µm
Piezo Drive Voltagec-10 V to 140 V, 6 mA Max
Power Consumption5 V, 500 mA Max (270 mA Typical)
EXT INMMCX Connector 0 to 10 VDC,
1.6 Hz Low Pass Filter
MONITOR OutMMCX Connector 0 to 10 V (Max Load 20 kOhm)
I/O (Trigger)MMCX Connector 0 to 5 V (TTL)
Drive Output Update Rate10 Hz
Control Loop Dual PID
Thermal Stability144 nm/°C (Typical)
Bearing TypeCrossed-Roller Bearings
Moving World MountingSix 4-40 Mounting Holes,
4 mm Keyway
Six M3 Mounting Holes,
4 mm Keyway
Fixed World MountingTwo 8-32 Mounting HolesTwo M4 Mounting Holes
Operating Temperature10 to 40 °C (50 to 104 °F)
Stage Outer Dimensions (L x W x H)3.35" x 2.36" x 1.69"
(85.0 mm x 60.0 mm x 43.0 mm)
Cable Length1 m (3.3')
Weight (Including Cable)305 g (10.75 oz)
Compatible AccessoriesCT101, CT102, CT104, CT103
  • この値は最小微動量となっています。取り付けの方法や、負荷、方向によってはこれよりも大きな値を達成可能です。
  • 理論値であり測定値ではありません。
  • 公称値です。ピエゾに実際に付与される電圧は、温度や抵抗などによって変化します。
Manual Stage
Item #CT1
Travel Range1/2" (12.7 mm)
Micrometer Drive0.001" per Graduation
Bearing TypeLinear Ball Bearings
Moving World MountingSix 4-40 Mounting Holes,
4 mm Keyway
Included AccessoryCT101
Other Compatible AccessoriesCT102, CT104, CT103
Stage Outer Dimensions (L x W x H)a2.35" x 2.54" x 1.23"
(59.7 mm x 64.5 mm x 31.2 mm)
Weight220 g (7.76 oz)
  • マウントCT101を取り外した状態の寸法

当社のKinesis®ソフトウェアはKinesisならびにAPTシリーズのデバイスの制御にご使用いただけます。小型で低出力のシングルチャンネルドライバ(K-CubeやT-Cubeなど)から高出力でマルチチャンネルの19インチラックナノポジショニングシステム(APTラックシステム)まで幅広い種類のデバイスに対応しています。

Kinesisソフトウェアでは新しい.NETコントロールが使用でき、最新のC#、Visual Basic、LabVIEW®、その他の.NET対応言語を使用する開発者がカスタムプログラムを作成することもできます。また、.NETフレームワークを使用しないアプリケーション用にローレベルのDLLライブラリも含まれています。Central Sequence Managerは、当社のすべてのモーションコントロール用ハードウェアの統合と同期をサポートしています。

このソフトウェアパッケージには2つの使い方があります。1つはGUI(グラフィカルユーザーインターフェイス)ユーティリティを用いる方法で、商品到着後すぐにコントローラの直接的な操作と制御を行なうことができます。もう1つは一連のプログラミングインターフェイスを用いる方法で、ご希望の開発言語によりカスタム仕様の位置決めやアライメント用のプログラムを簡単に作成することができます。

Software Download

ソフトウェア

Kinesisバージョン1.14.33

このKinesisソフトウェアパッケージには、KinesisおよびAPT™システムコントローラを制御するためのGUIが含まれています。

下記もご用意しております。

  • 通信プロトコル
Kinesis Software GUI
Click to Enlarge

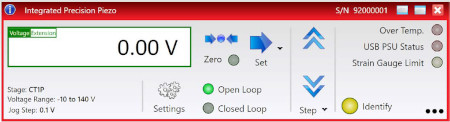

内蔵型ピエゾ駆動用のKinesis GUIスクリーン

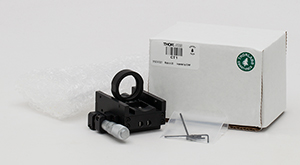

CT1 SmartPack Packaging
Click to Enlarge

CT1 Packaging

Smart Pack

Item # % Weight
Reduction
CO2-Equivalent
Reductiona
CT1 39.62% 31.78 kg

Smart Pack

  • Reduce Weight of Packaging Materials
  • Increase Usage of Recyclable Packing Materials
  • Improve Packing Integrity
  • Decrease Shipping Costs

Thorlabs' Smart Pack Initiative is aimed at waste minimization while still maintaining adequate protection for our products. By eliminating any unnecessary packaging, implementing packaging design changes, and utilizing eco-friendly packaging materials for our customers when possible, this initiative seeks to improve the environmental impact of our product packaging. Products listed above are now shipped in re-engineered packaging that minimizes the weight and the use of non-recyclable materials.b As we move through our product line, we will indicate re-engineered packages with our Smart Pack logo.

  • Travel-based emissions reduction calculations are estimated based on the total weight reduction of packaging materials used for all of 2013’s product sales, traveling 1,000 miles on an airplane, to provide general understanding of the impact of packaging material reduction. Calculations were made using the EPA’s shipping emissions values for different modes of transport.
  • Some Smart Pack products may show a negative weight reduction percentage as the substitution of greener packaging materials, such as the Greenwrap, at times slightly increases the weight of the product packaging.

Posted Comments:
user  (posted 2020-09-16 13:19:20.33)
I suggest adding an option for imperial or metric micrometer (as the included micrometer)
YLohia  (posted 2020-09-16 03:48:25.0)
Thank you for your feedback. We will consider adding this to our stock catalog. Please note that the CT1 can be ordered with a metric micrometer as a special item by emailing techsupport@thorlabs.com. Alternately, you may purchase the 148-801ST (metric micrometer) separately and install it in your CT1.
Ken Li  (posted 2020-08-21 22:03:39.79)
Please provide tolerance on the bottom key which is shown as nominal width of 4.0mm. What's the max/min of that width? -Ken Li 510-410-4283
YLohia  (posted 2020-08-24 10:27:57.0)
Hello Ken, thank you for contacting Thorlabs. The tolerance on the bottom key for the CT102 is 0.157" +0.000"/-0.001".
Eric Mueller  (posted 2020-05-28 12:54:57.197)
No metric version of the CT1 available (incl. a metric micrometer)? Cheers, Eric
llamb  (posted 2020-05-28 05:14:27.0)
Hi Eric, thank you for your feedback. The imperial micrometer included with the CT1 may be switched out with a metric micrometer (Item # 148-801ST) as needed. We can also provide a custom CT1 with a metric micrometer already included. I have reached out to you directly to discuss this option.
akastengren  (posted 2018-08-29 10:46:00.683)
Is there a way to put a stepper motor actuator on this product?
YLohia  (posted 2018-08-29 11:48:38.0)
Hello, thank you for contacting Thorlabs. Yes, it is possible to install a stepper motor actuator (such as the ZST213B) in the CT1 since it has a 3/8" mounting barrel.
acable  (posted 2007-12-31 08:28:00.0)
The description in the price box for the CT1 reads: 1/2" Cage Translation Stage. Please consider: 1/2" Travel 30mm Cage translator with CT101.

Z軸移動ステージ、手動移動(12 mm)&ピエゾ移動(160 µm)ハイブリッド、閉ループ型、30 mmケージシステム対応

CT1P Stage Mounting to Table Using CT1PA Adapter
Click to Enlarge

アダプタープレートCT1PAを使用して光学テーブルに取り付けられたCT1P(/M)

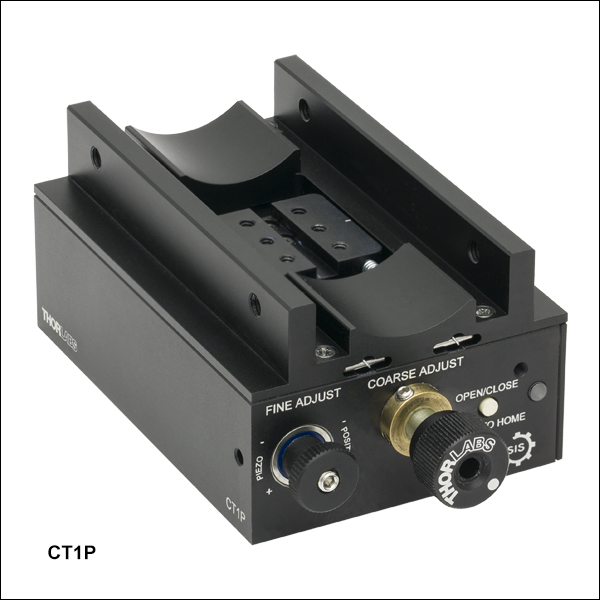

CT1P Adjusters and Connectors
Click to Enlarge

CT1P(/M)のアジャスタとコネクタ
  • ピエゾアクチュエータおよびドライバ内蔵
    • 閉ループ時のピエゾ移動範囲:160 µm
    • 閉ループ時の分解能:0.5 µm
  • 租調整用のM6 x 0.25ネジ
    • 手動移動量:12 mm
    • 1回転につき250 µmの調整
  • 精密クロスローラーベアリング
  • 本体ノブ、Kinesis®GUIまたは外部電圧でピエゾを制御
  • テーブルへの取り付け用のアダプタープレート(別売り)
  • 光学素子取付用のアクセサリ(別売り)

Click to Enlarge

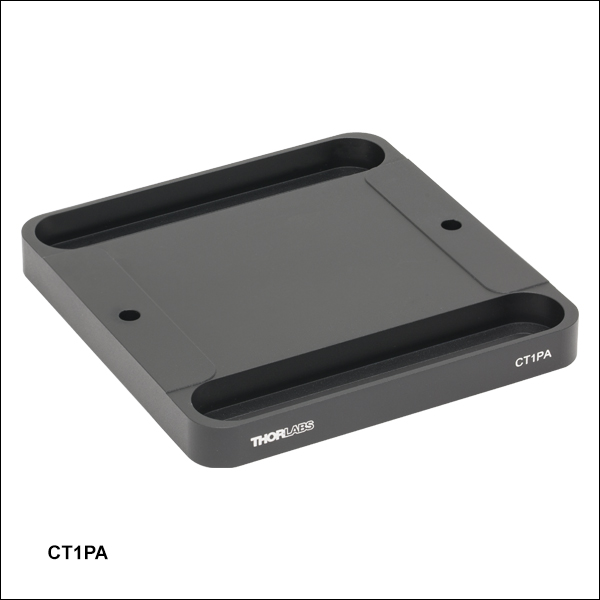

ステージ CT1P/M取付用アダプタープレート

手動移動量12 mmのピエゾアクチュエータ付き移動ステージは、30 mmケージシステム内で使用して、ケージシステムの光軸に沿ってコンポーネントを移動させることができます。このステージには精密クロスローラーベアリングが組み込まれており、滑らかで高分解能の移動が可能です。COARSE ADJUST(租調整)ノブを使用して、ステージの大まかな位置を決めることができます。この時の移動量は1回転あたり250 µmとなり、付属の1.5 mm六角レンチで固定できます。ステージに内蔵されているピエゾアクチュエータへの電力供給には、付属のUSB-USB Aケーブルをお使いください。このUSBケーブルは直接または電源付きのUSBハブを介してPCに接続します。FINE ADJUST(微調整)ノブを使用して、閉ループ動作の移動量160 µmにわたり0.5 µmの分解能で調整できます。ピエゾは、前面のOPEN/CLOSEボタンを使用して、開ループモードと閉ループモードを切り替えることができます。このボタンを押したままにすると、ピエゾは移動範囲の中央まで直進します。ノブの租調整および微調整は、2 mmボールドライバ(付属しません)を使用して操作できますが、両方を同時に操作することはできません。

ピエゾアクチュエータは、Kinesis®ソフトウェアを使用するか外部電圧をEXT INポート(MMCX、0~10 VDC)に入力してリモート操作することができます。ステージCT1P/Mのパラメータのデフォルト値はKinesisソフトウェアを使用して変更可能です。また、ジョグ動作のステップサイズ、PIDパラメータ、トリガI/Oのような設定をデバイスに記憶させることもできます。2つの双方向のI/Oポート(MMCX)は、デフォルトでは無効になっていますが、Kinesisを使用して有効にし、入力または出力ポートのいずれかとしてご使用いただけます。入力モードではTTLロジックを使用し、出力モードでは5 Vのプッシュ/プル動作を行います。最大電流リミット値は8 mAです。ピエゾ電圧をデジタル出力する、MONITOR出力ポート(MMCX、0~10 V)もあります。ソフトウェアのダウンロードについては「Kinesisソフトウェア」タブをご覧ください。

ステージCT1P/Mの移動面にはM3穴が6つと、中央に4 mmのキー溝があり、下記掲載のアクセサリを簡単に取り付けたり、用途に応じて交換したりできます。ステージの固定部の両側にあるスロットには、30 mmケージロッドを2本取り付けられます。このロッドは、付属する4個の先端がコーン型のM4止めネジで固定することができます(2 mm六角レンチまたはボールドライバ使用)。ケージシステムにステージのみを取り付ける場合は、ケージシステム用マウントを用いてケージロッドをステージの近くで支持する必要があります。

ステージCT1P/Mの底面にはM4穴が2つあり、これらを使用してステージをさまざまな構成で取り付けられるようになっています。別売りのアダプタープレートCT1PAを使用することで、ステージを素早く場所を取らずに光学テーブルなどに固定することができます(右上の写真参照)。また、ステージはØ12 mmおよびØ12.7 mmポストアセンブリまたはØ25 mmおよびØ1インチポストアセンブリを2本使用して取り付けることもできますが、2つの穴間隔は標準的ではない79.0 mmであることに注意する必要があります。その場合はクランプフォークが付いた台座付きポスト、クランプフォークが付いた台座付きポストホルダ、またはさまざまなポストホルダ用ベースをご使用いただくことで対応可能です。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CT1P Support Documentation
CT1PZ軸用移動ステージ(移動量12 mm)、160 µmのピエゾアクチュエータ付き、30 mmケージシステム用(インチ規格)
¥306,475
7-10 Days
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CT1PA Support Documentation
CT1PAアダプタープレート、ステージ CT1P/M取付け用
¥13,325
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CT1P/M Support Documentation
CT1P/MZ軸用移動ステージ(移動量12 mm)、160 µmのピエゾアクチュエータ付き、30 mmケージシステム用(ミリ規格)
¥306,475
7-10 Days

ケージ用Z軸移動ステージ、移動量12.7 mm(手動移動)

  • 移動量12.7 mm、0.001インチ単位の目盛付きのマイクロメータが付属
  • 厚さ6.9 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウントCT101が付属
  • 高精度のリニアボールベアリング
  • 固定が可能な設計

ケージ用移動マウントCT1は、ケージの光軸に沿った移動を必要とする30 mmケージシステムに使用できるように設計されています。 滑らかで高分解能な移動を実現するために高精度リニアボールベアリングが使用されています。マイクロメータは0.001インチ単位の目盛付きで、直線移動量が12.7 mmです。キャリッジの最小移動量は約1 µmです。付属のマイクロメータ(型番148-811ST)はミリ規格で10 µm単位の目盛付きのマイクロメータ(型番148-801ST)と互換性があります。

モジュール式の設計のためCT1の可動式キャリッジには下記のアクセサリを取り付けることができます。写真のように、ステージCT1にはØ25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウントCT101(別売りでもご用意、下記参照)が付いています。CT101には、厚さ6.9 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子やSM1レンズチューブなどのSM1外ネジ付き部品が取り付けることのできるSM1内ネジが付いています。マウントには、固定リングSM1RRが1個、マウントを固定するためのM3キャップスクリュと#4-40キャップスクリュが2個ずつ、アライメント用で取り外しが可能な位置決めピンも2個付属しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CT1 Support Documentation
CT130 mmケージシステム用移動ステージ、移動量12.7 mm(1/2インチ)
¥61,571
Lead Time

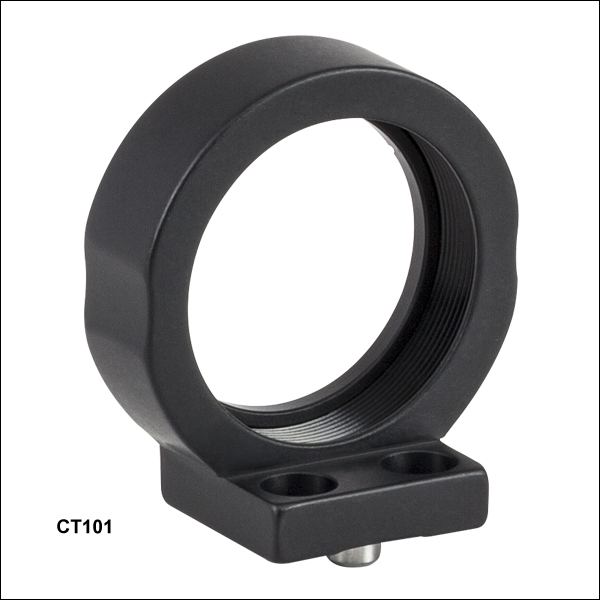

Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント

CT101 Application
Click to Enlarge
30 mmケージシステム内の移動マウントCT1に取り付けられた、SM1レンズチューブ付き光学マウントCT101
  • SM1ネジ付き内孔に厚さ6.9 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を直接取付け可能
  • SM1レンズチューブのシリーズに対応
  • アライメント時に便利な指掛け用の窪み付き
  • 30 mmケージシステム用Z軸移動ステージおよび移動量6.4mm(1/4インチ)のMSシリーズ移動ステージに対応

CT101を用いると、Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子だけでなく、SM1ネジ付き部品もステージCT1またはCT1P/Mに取り付けられるようになります。またアダプタープレートMS103/Mを使用すると、移動量6.4 mm(1/4インチ)のMSシリーズステージにも取り付けられます。各ユニットには、固定リングSM1RRが1個、M3キャップスクリュと#4-40キャップスクリュが2個ずつ、アライメント用の取外し可能な位置決めピンが2個付属しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CT101 Support Documentation
CT101Ø25 mm~Ø25.4mm(Ø1インチ)光学素子用マウント、30 mmケージシステム内CT1、CT1P/M、またはMSステージ用
¥6,345
Today

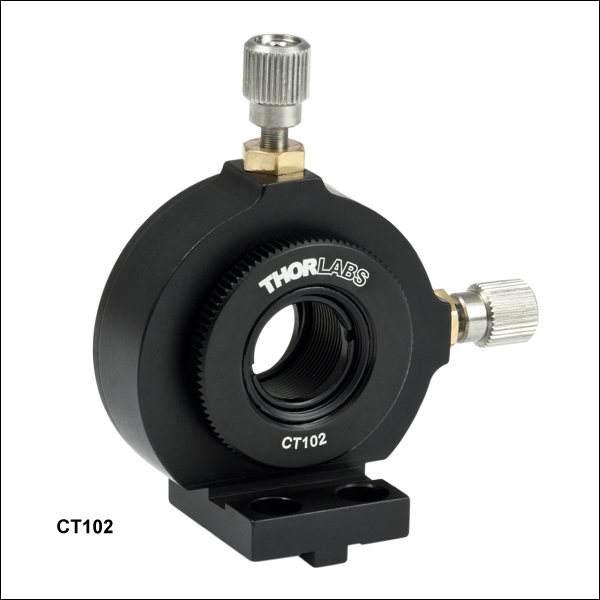

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用XY移動マウント

CT101 Application
Click to Enlarge

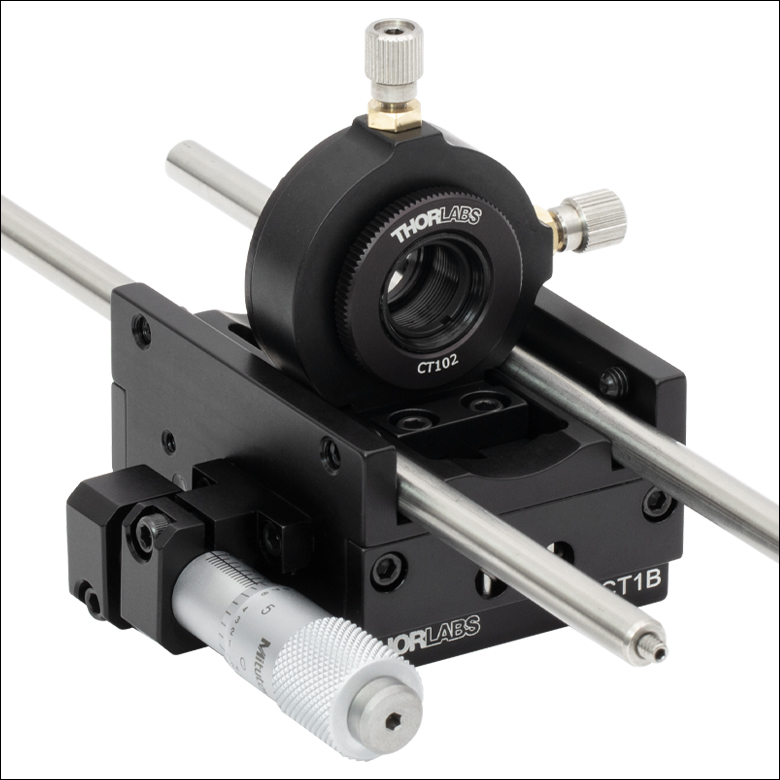

移動マウントCT1と移動レンズマウントCT102と組み合わせたXYZ移動機構
  • 移動量:X軸とY軸方向に±1 mm
  • SM05ネジ付き内孔に厚さ9.9 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を直接取付け可能
  • 角度偏差:<100 µrad
  • 分解能:250 µm/rev
  • 30 mmケージシステム用Z軸移動ステージおよび移動量6.4 mm(1/4インチ)のMSシリーズ移動ステージに対応

CT102はSM05内ネジ付きで、厚さ9.9 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子、またはSM05外ネジ付き部品を取付け可能です。CT102は、M3 x 0.25精密アジャスタにより、XおよびY方向に±1 mmの移動が可能です。このマウントはステージCT1 およびCT1P/Mに直接取付け可能です。またアダプタープレートMS103/M使用すると、当社の移動量6.4 mm(1/4インチ)のMSシリーズステージにも取付け可能です。各ユニットにはマウント背面の縁との間に光学部品を挟んで固定するための固定リングSM05RRが1個と、マウントを固定するためのM3キャップスクリュと#4-40キャップスクリュが2個ずつ付属します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CT102 Support Documentation
CT102XY移動レンズマウント、30 mmケージシステム内CT1、CT1P/M、またはMSステージ用
¥27,541
Lead Time

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用回転マウント

CT104 Application
Click to Enlarge

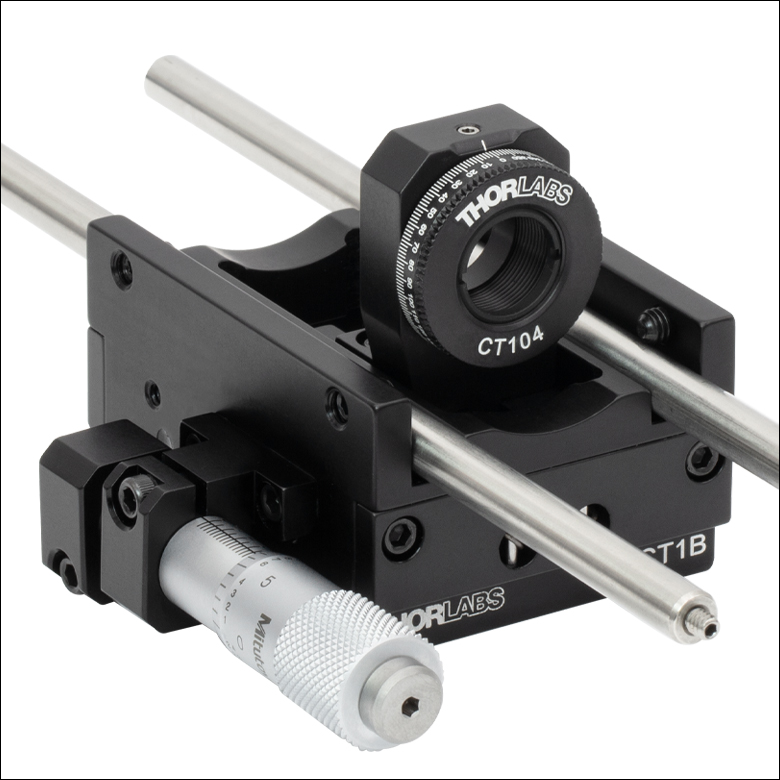

30 mmケージシステム内のケージ用移動マウントCT1に取り付けられた回転マウントCT104
  • 粗動回転:360°連続調整が可能
  • 目盛:2°単位
  • 厚さ7.3 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け可能*
  • ランアウト(振れ):光軸に沿って25 μm以下
  • 最大開口:Ø11 mm
  • ロック可能な設計
  • 30 mmケージシステム用Z軸移動ステージおよび移動量6.4 mm(1/4インチ)のMSシリーズ移動ステージに対応

回転マウントCT104は、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子やSM05ネジ付き部品を、360°連続回転させることができます。2°単位の目盛付きなので直線偏光子波長板などの精密な位置決めが可能です。上部に付いている先端がナイロン製の止めネジ(セットスクリュ)は、マウントを正しい回転位置にセットしてから固定するのに使用します。このマウントはステージCT1 およびCT1P/Mに直接取り付け可能です。またアダプタープレートMS103/Mを使用すると、当社の移動量6.4 mm(1/4インチ)のMSシリーズ移動ステージにも取付けられます。ユニットにはマウント背面の縁との間に光学部品を挟んで固定するための固定リングSM05RRが1個と、マウントを固定するためのM3キャップスクリュと#4-40キャップスクリュが2個ずつ付属します。

*このマウントはØ12.7 mmの光学素子に対して最適設計されています。少し小さいØ12.0 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CT104 Support Documentation
CT104Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用回転マウント、30 mmケージシステム内CT1、CT1P/M、またはMSステージ用
¥13,013
7-10 Days

ブランクマウント

CT103 Application
Click to Enlarge
ケージ用移動ステージCT1上のブランクマウントCT103

ブランクマウントCT103は穴加工等がされていないため、カスタム仕様のマウントを作製することができます。カスタムサイズの穴やネジ切りはあらゆるサイズのドリルやタップで加工が可能です。中央の窪みは機械加工の際に光軸に合わせるのに便利です。このマウントはステージCT1 およびCT1P/Mに直接取付け可能です。またアダプタープレートMS103/Mを使用すると、当社の移動量6.4 mm(1/4インチ)のMSシリーズ移動ステージにも取り付けられます。マウントを固定するためのM3キャップスクリュと#4-40キャップスクリュが2個ずつ付属します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CT103 Support Documentation
CT103ブランクマウント、30 mmケージシステム内CT1、CT1P/M、またはMSステージ用
¥5,589
7-10 Days
