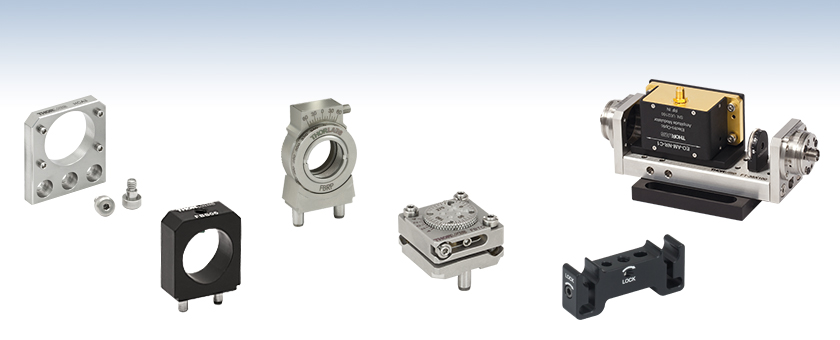

FiberBench用光学マウント&ウォールプレート


  • Integrate Optical Components into FiberBenches
  • Static, Tip/Tilt, and Rotational Mounting Options
  • Easily Interchange Modules While Maintaining Optical Axis Height

Application Idea

EO Modulator Attached to an
FT-EOMA and a PCB Linear
Polarizer Mounted on a FiberBench

HCA3

Wall Plate

FBS05

Ø1/2" Lens Tube Mount

FBR

Rotation Mount

FBTC

Tip/Tilt and Rotation Mount for 5 mm Beamsplitter Cubes

CPFB

30 mm Cage System Mount

Related Items


Please Wait
Download a FiberBench Assembly File

当社では、様々な精密光学部品をマウントするための部品モジュールをご提供しています。これらのモジュールは、簡単にFiberBenchシステムに組み付けることが可能で、光学素子を14.2 mmの一定のビーム高さに保ちます。各モジュールの底面には、2つのスチール製の位置決めピンが付いており、それらのピンは、FiberBenchの取付け穴にはまるように設計されています。挿入後には、ファイバ光学システム内で光学素子が適切な高さとなるようにこのマウントは設計されています。

下記に掲載されているFiberBench部品:

FiberBench用アクセサリ
FiberPort光学マウントアライメントツール偏光子
ビームスプリッターモジュールミラーモジュール回転式波長板FiberBench

Posted Comments:
anthony.horton  (posted 2017-05-30 15:40:08.097)
FiberBench/FiberPort compatible diaphragm shutter? We have a optical system supplied by a 3rd party vendor and we'd like to add a diaphragm shutter to the output. The output is via a PAFA-X-4-A FiberPort mounted on a HCA3 end plate on the end of an FT-51X76 FiberBench. Unfortunately there don't seem to be any FibreBench/FibrePort compatible diaphragm shutters. The SHB025 1/4" shutter seems almost ideal, except it is slightly larger than the aperture in the HCA3 and there are no adaptors for attaching it to the FiberBench. Is there a solution using existing parts, or plans to introduce one? Photo of the system into which we want to add the shutter: https://drhotdog.smugmug.com/Other/Laser-comb/n-nj2wRX/i-sRGGrj3/A (the output is on the right)
tfrisch  (posted 2017-06-22 09:02:52.0)
Hello, thank you for contacting Thorlabs. It looks like you have already been in contact with our Tech Support Team about SHB025 mounted in SHCP025 which can be mounted to the end of a fiber bench using HCA3-CP.
hyub.lee  (posted 2016-11-25 16:59:04.833)
Hello. I have a question about Kinematic FiberBench Tip/Tilt Rotation Mount for 12.7 mm × 1 mm (W × T) Plate Optics. I'd like to purchase the product for longpass(or shortpass) dichroic mirror mounting.(e.g. DMLP950R) I am using a fiber-bench with two inputs(976nm, and 500-700 nm) and one output, which is a T-shape fiber-bench system, and I want to install DMLP950R into it using this rotation mount. I think the thickness of DMLP950R is suitable to be installed (1mm), but H x W is 36 x 25 mm, which is larger than 12. 7mm. However, I think if the mirror is installed although the mirror size is larger than 12.7mm, I'd like to buy it. Can you advise about this issue? Thanks.
tfrisch  (posted 2016-11-30 10:11:04.0)
Hello, thank you for contacting Thorlabs. We can offer custom sizes of dichroic mirrors that will fit in our FiberBench compatible mounts. Our Tech Support staff will contact you directly with a quote.

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子回転マウント

Polarization Controller
Click to Enlarge

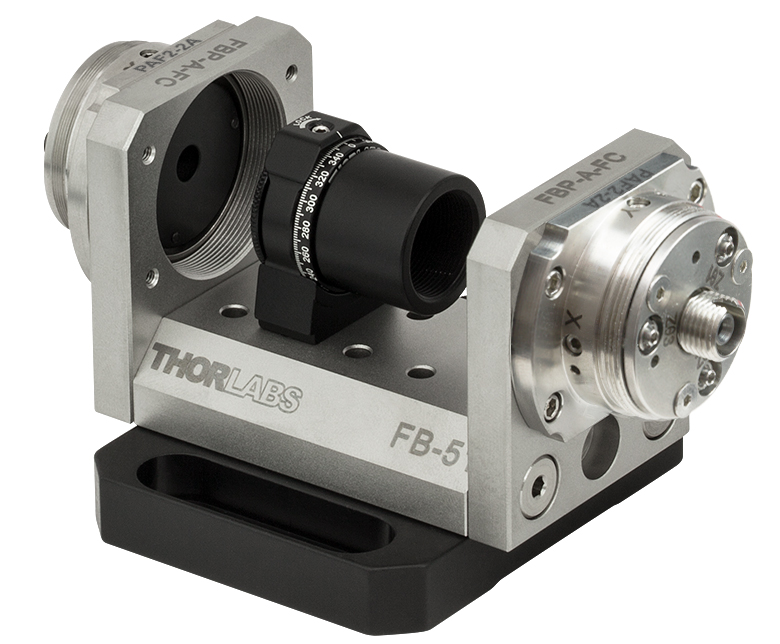

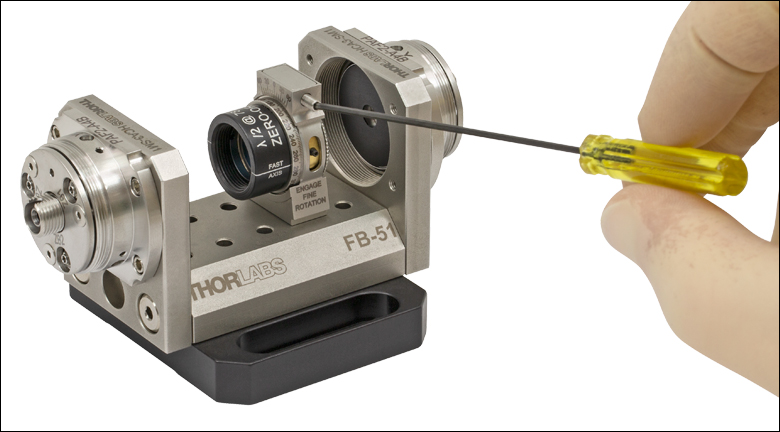

長さ12.7 mmのØ12 mmレンズチューブを保持し、FiberBench FB-51に取り付けられたFBR。

Polarization Controller
Click to Enlarge

FBRには回転式止めネジ(0.05インチ六角、レンチは付属しません)が付いており、2° 単位で目盛が刻印されています。

  • 連続360°回転、ロック用止めネジ付き
  • 2°単位の目盛が刻印
  • 厚さ4 mm以内のØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け
  • 開口:Ø11.4 mm
  • SM05ネジ加工付きでØ12 mm~Ø12.7 mm(Ø1/2インチ)用レンズチューブを取付け可能
  • 付属の固定リングSM05RRで光学素子を固定

FBRはØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用回転マウントで、開口はØ11.4 mm、FiberBenchともお使いいただけます。 光学素子や、Ø12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブなどのSM05ネジ付き部品への取り付け用にSM05ネジ切り加工が施されています。 このマウントはØ12 mm~Ø12.7 mm(Ø1/2インチ)偏光子波長板(Ø25.4 mmの取付けセルから取り外した場合)の保持にお使いいただけます。回転セルのエッジには刻み目が付いていて、再現性の高い位置決めと角度微調整のために360°にわたって2°単位の目盛がレーザ刻印されています。上部には止めネジ(0.05インチ六角、レンチは付属しません)が付いているので、ステージの回転位置を固定するのに便利です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FBR Support Documentation
FBRCustomer Inspired! FiberBench回転マウント、 Ø12 mm~Ø12.7 mm(1/2インチ)光学素子用
¥11,431
3-5 Days

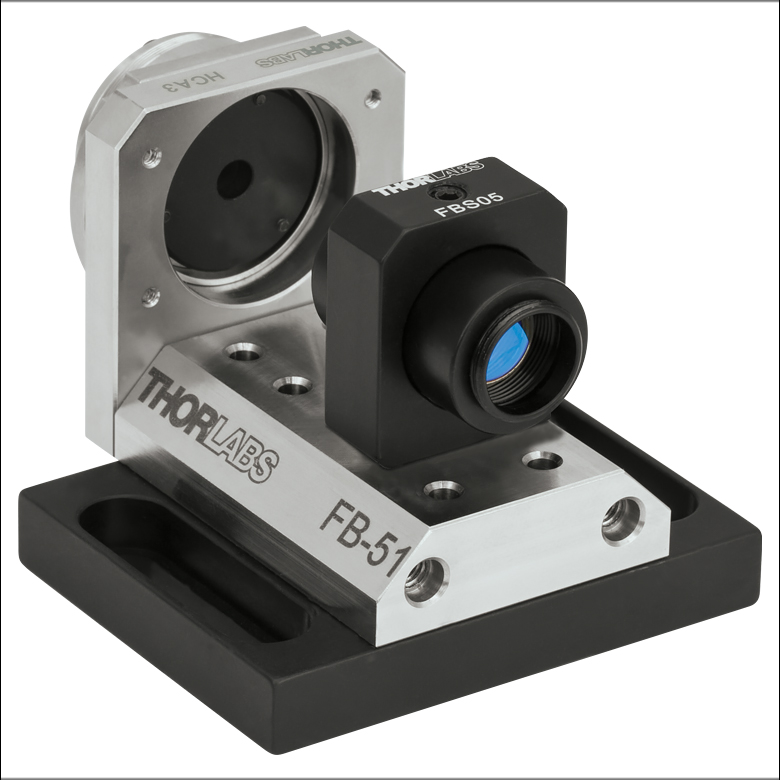

Ø12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブ用マウント

FBS05のレンズチューブマウントは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブを14.2 mmのビーム高さに保持し、Ø12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子をFiberBenchシステムに組み込むことができます。 FBS05には、Ø12 mm~Ø12.7 mm(Ø1/2インチ)用レンズチューブを差し込むことができ、マウント上部にある先端がナイロン製の#8-32止めネジによってそのレンズチューブの位置を固定することができます。マウントに付属する2つの位置決めピンは、当社の全ての1軸または多軸のFiberBenchの取付け穴に簡単にはめることができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FBS05 Support Documentation
FBS05FiberBench Ø12.7 mm(1/2インチ)レンズチューブ 用マウント
¥6,612
Today

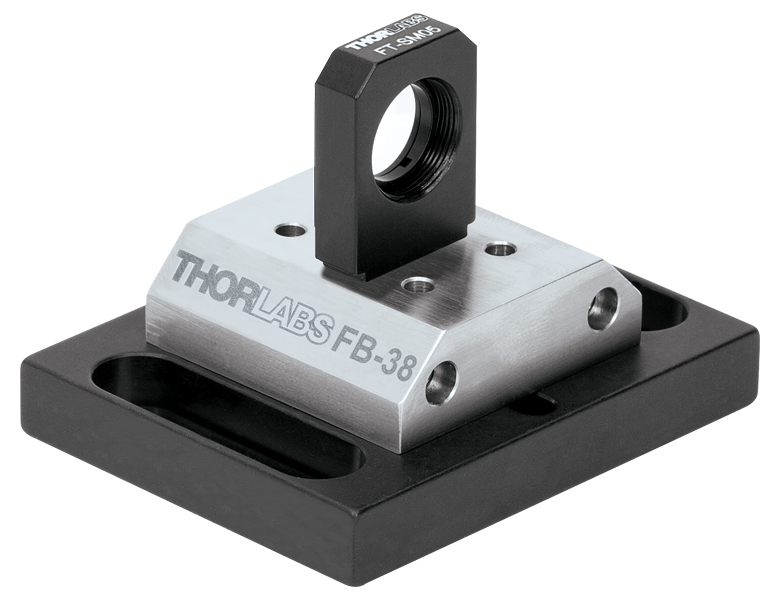

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子マウント

  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)、厚さ3.9 mmまでの光学素子を固定a
  • 固定リングSM05付属
  • 開口Ø11 mm

マウントFT-SM05は、Ø12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子(NDフィルタ拡散板色つきフィルタ、アライメントディスクVRC2D05)を保持しながら、FiberBenchに設置された際に適切なビーム高さを維持できるよう設計されています。また、当社の標準SM05ネジが切られています。

a. この仕様は比較的平坦なレンズに対して有効です。焦点距離が短く、曲率が大きいレンズの適切な固定については、当社へお問い合わせください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT-SM05 Support Documentation
FT-SM05FiberBench用マウントベース、Ø12 mm~Ø12.7 mm光学素子用、SM05ネジ付き
¥5,875
Today

あおり調整(チップ&チルト)と回転機能付きキネマティックマウント

キネマティックFiberBenchマウントの特長
  • 5 mmキューブまたは厚さ1 mmのプレート型光学素子用
  • 3つのM2.5 x 0.2精密アジャスタによる±3°のあおり調整(チップ&チルト)
  • 360°連続回転、±12°の微調整
  • ロック用カラー4個とスパナレンチ1個が付属
  • ロック用カラーは別売りでもご用意
  • カスタム仕様の取り付けについては当社までご連絡ください。

こちらのチップ&チルト・回転機能付きFiberBenchマウントは、適切な光軸高さを保持しながら偏光または偏光無依存型ビームスプリッターキューブなどの5 mmキューブ型光学素子(型番FBTC)、またはビームスプリッタやミラーなどの厚さ1 mm、幅最大12.7 mmまでプレート型光学素子(型番FBTP)を取り付ける設計となっております。どちらも光学部品の取り付けには接着剤が必要です。円形の回転プレートは360°連続回転が可能で、5°毎に目盛が刻印されています。さらにバーニヤ目盛により1°の分解能で精密回転が可能です。マウントには左・右利きの制限がないため、FiberBench上どの方向にでも使用可能です。

プレート型光学素子用マウントFBTPには0°と90°の刻印の間に点の刻印があります。ビームスプリッタはビームスプリッターコーティング面をこの点側に向けて取り付ける必要があります。これにより入射ビームがマウントの中心で分岐されるようアライメントされます。

マウントはチップ、チルト、そして回転調整により、精密なビームアライメントやステアリング制御が可能です。3つのネジがマウントのあおり(チップ&チルト)を最大±3°まで調整します(図1参照)。また、この3つのネジを同じ量だけ回転させた場合、垂直方向にも多少の調整が可能です。物理的ストップによりチップ&チルトバネの過度の伸長を防止します。回転微調整用ネジ(図1参照)が作動可能な場合は、最大±12°の回転調整が可能です。すべてのネジの調整は付属の0.05インチ六角レンチで行います。さらに位置ずれが起きないよう(図2参照)スパナレンチで位置を固定することも可能です。スパナレンチ(SPW403)は付属しています。スパナレンチに付属の六角レンチを通し、調整ネジを静止状態に保持しながらスパナレンチで止めナットを締め付けます(図3参照)。

ロック用カラーとスパナレンチは別途お買い求めいただくことができます。図4の写真のように2つのロック用カラーを合わせてハードストップを構築することも可能です。あるいは当社の5分硬化接着剤G14250で1つのカラーをアジャスタに接着し、恒久的なハードストップにすることもできます。

こちらのポスト取り付け可能タイプもご用意しております。マウント底部のM4タップ穴を利用して光学素子をØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けることができます。


Click to Enlarge

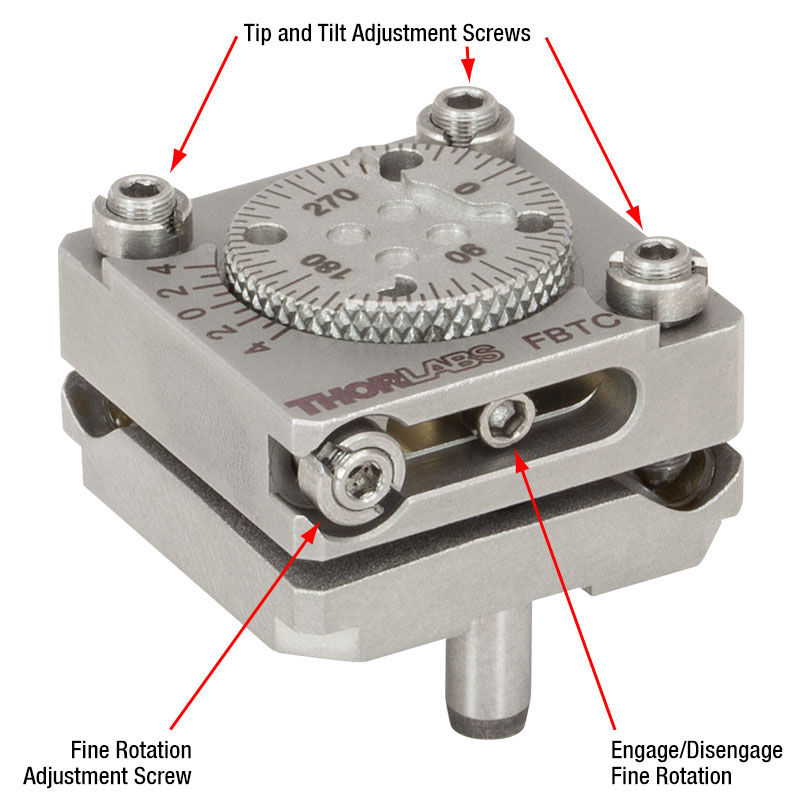

図1: マウントFBTCの調整ネジの位置。FBTPは同じ位置に調整ネジが付いています。
Stop Collar Lock Nut
Click to Enlarge

図2: ロック用カラー1つでアジャスタの位置固定が可能。

Click to Enlarge

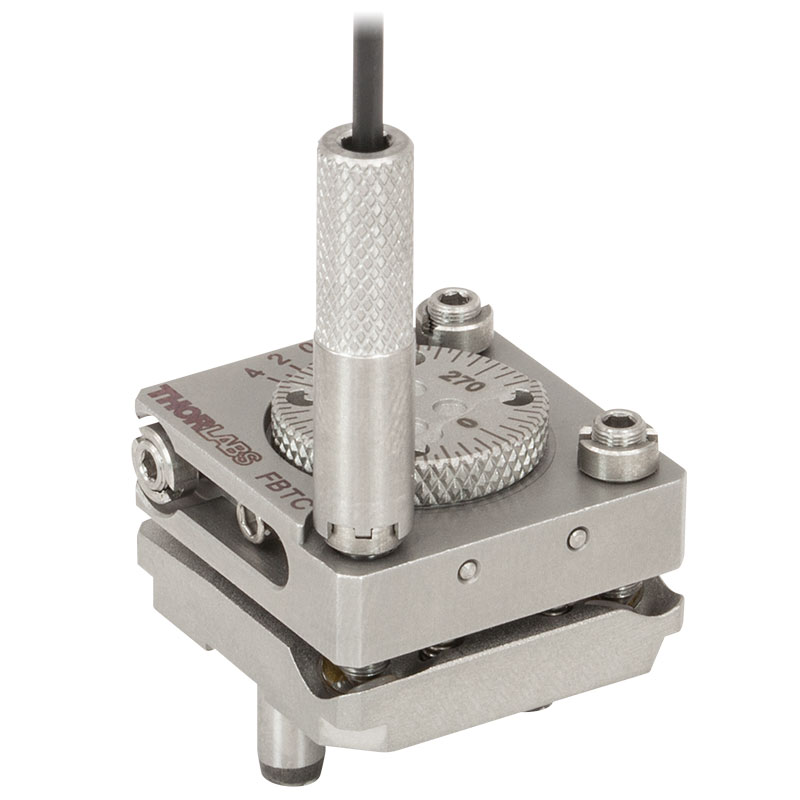

図3: 付属の六角レンチとスパナレンチを使用して調整ネジを適切な位置に固定。
Stop Collar Jam Nut
Click to Enlarge

図4: カラーを2つ重ねてロックすることでハードストップを構築。



+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FBTC Support Documentation
FBTCKinematic FiberBench Tip/Tilt Rotation Mount for 5 mm Cube Optics
¥43,891
Today
FBTP Support Documentation
FBTPKinematic FiberBench Tip/Tilt Rotation Mount for 12.7 mm × 1 mm (W × T) Plate Optics
¥43,891
Today
F10SC1-5 Support Documentation
F10SC1-5ロック用カラー、M2.5 x 0.20アジャスタ用、5個入り
¥3,764
Today
SPW403 Support Documentation
SPW403スパナレンチ、M2.5 x 0.20ロック用カラーF10SC1-5用
¥3,518
Today

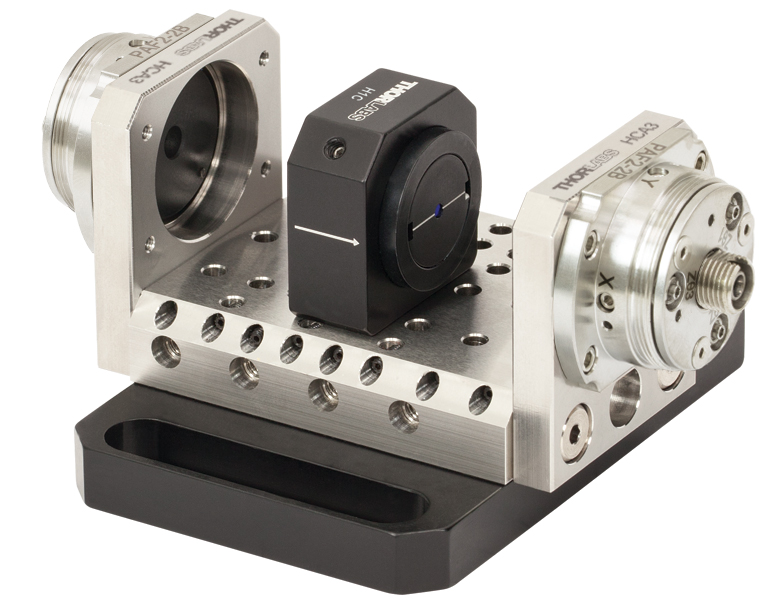

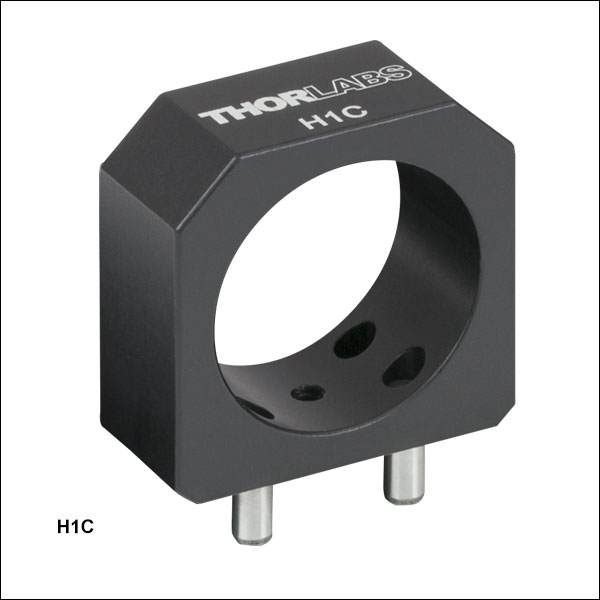

フリースペース型アイソレータ用マウント

  • 外径22 mm(0.865インチ)のアイソレータ用マウント
  • フリースペース型アイソレータを光軸とアライメント

このマウントは、外径が22 mmのフリースペース型アイソレータをFiberBenchシリーズに取り付けて、アイソレータを光軸とアライメントします。このマウントは全てのFiberBench製品に取付け可能です。

対応するアイソレータ:

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
H1C Support Documentation
H1CFiberBench用アダプタ、Ø22 mm(Ø0.865インチ)フリースペース型アイソレータ用
¥6,612
3-5 Days

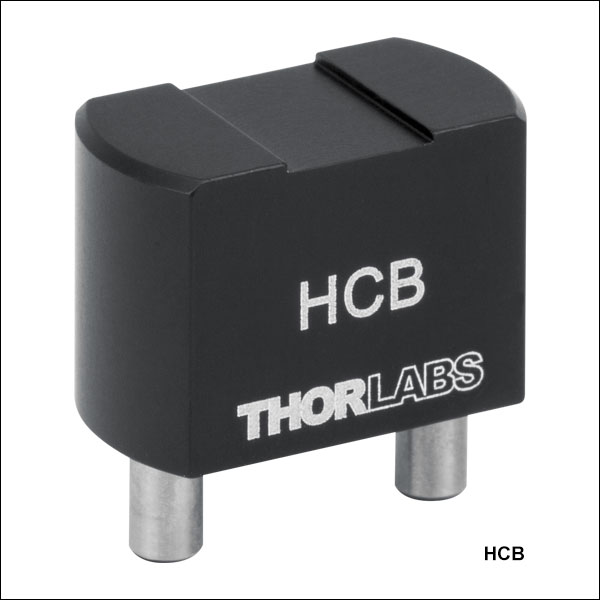

固定マウント用プラットフォーム

  • さまざまな光学部品を固定マウント
  • ビーム中心線から上面までの距離は約1.5 mm

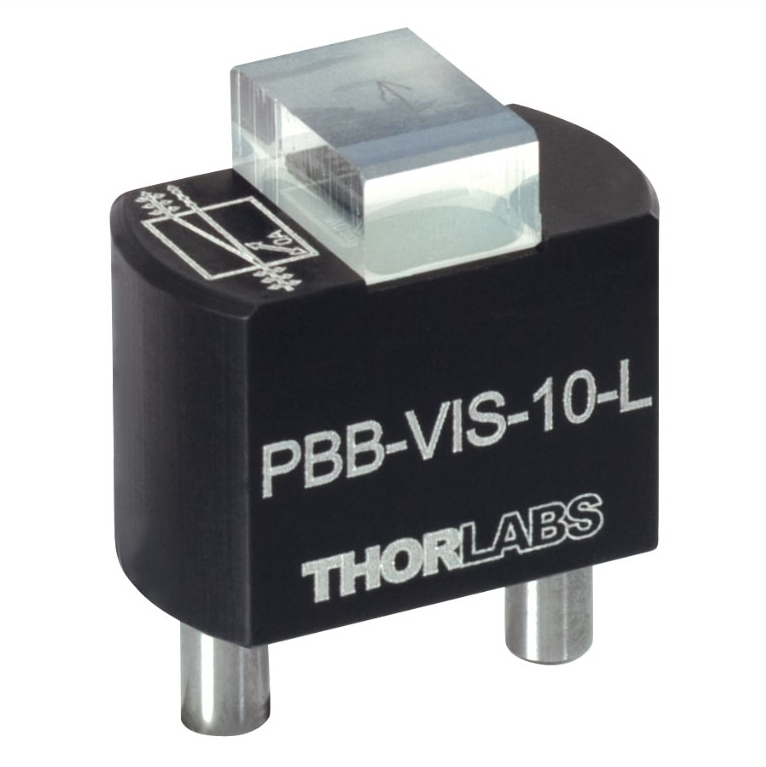

固定マウントベースHCBにより、お手元にある光学素子を接着剤で上面に固定し、その後正確な高さでFiberBenchに挿入することが可能になります。FiberBenchの受け穴に挿入されると、プラットフォームの上面からビームまでの距離は、約1.5 mmになります。右図は、ベースHCBに装着されたPBB偏光子を示しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HCB Support Documentation
HCBFiberBench用固定マウントベース
¥5,875
3-5 Days

EO変調器用マウント

FT-EOMA Application Shot
Click to Enlarge

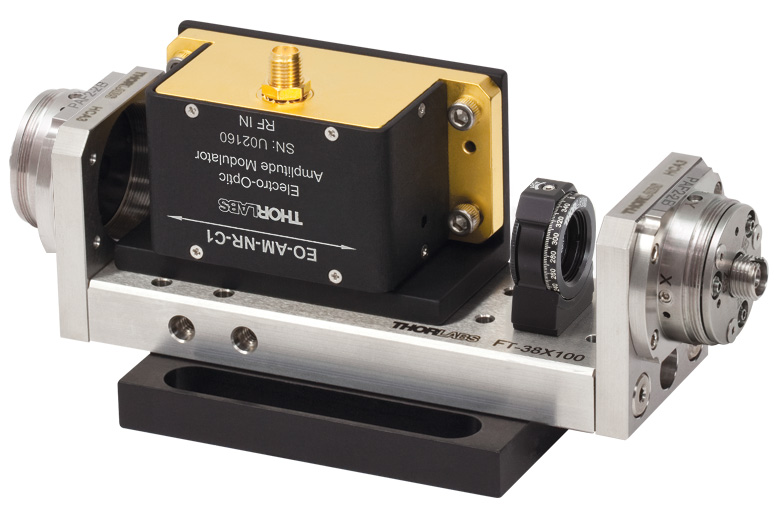

FiberBenchに取り付けられたEO変調器
  • 光路内のEO変調器取付け用アダプタープレート
  • 変調器取付け用タップ穴4つ(ネジ付属)
  • 長さ70 mm以上のFiberBench取付け用アライメントピン
  • 取付け用ネジが付属

FT-EOMAは、EO変調器をFiberBenchに取り付けるための取付け用ブラケットです。 FibrBenchの長さはEO変調器を取り付ける方向に少なくとも70 mm以上必要です。 EO変調器用マウントアダプタと偏光子のセット(EO-GTH5M)を使用する場合にはさらに長いFiberBenchが必要となります。 FiberBenchシステムのEO変調器には直線偏光モジュールの使用が適しています。 右の写真は、多軸のFiberBenchFT-38X100PCB直線偏光子を各1つと、2つのPAF FiberPortを組み合わせたEO変調器の使用例です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT-EOMA Support Documentation
FT-EOMAアダプタ、EO変調器&FiberBenchまたはPY005/M用
¥6,789
Today

汎用部品用ベース

FT-EOMA Application Shot
Click to Enlarge
FiberBench上のUCBに取り付けられたポルカドットビームスプリッタBPD254S-G

汎用部品ベースUCBは、FiberBenchでの使用において、ビームを適切な高さに維持しながら角型の光学素子を固定するために設計されています。厚さ15 mm以内の光学素子は、2つのナイロン製のつまみネジを使って固定することができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
UCB Support Documentation
UCBFiberBench用汎用マウントベース
¥8,792
Today

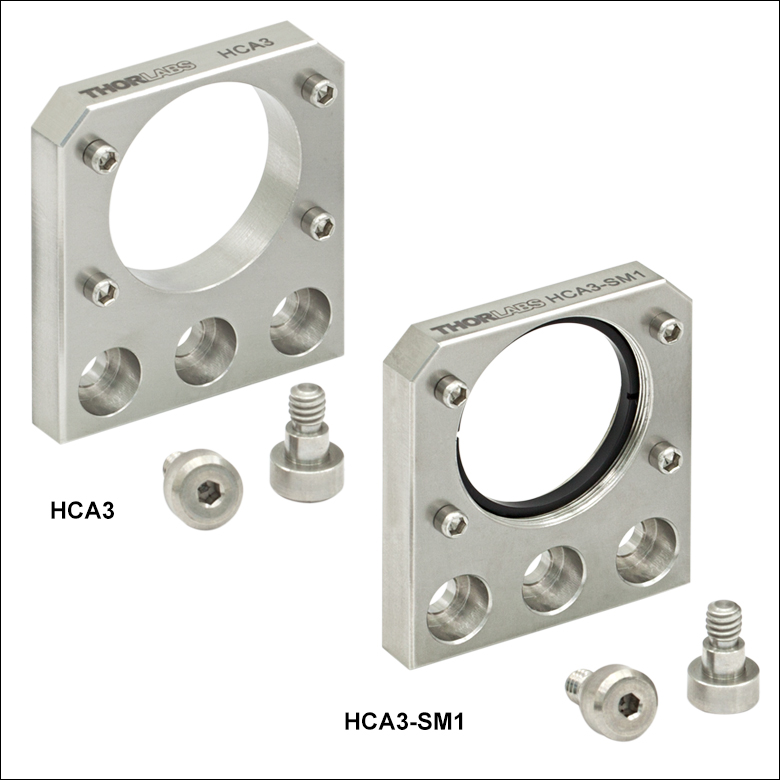

FiberBenchウォールプレート: FiberPort対応


Click to Enlarge
View Product List
型番数量Description
Product List
FT-51X601多軸FiberBench、51 mm x 60 mm、4ポート、16ポジション
HCA32FiberBenchウォールプレート、ザグリ穴3つ
PAF2-4E1FiberPort, FC/PC & FC/APC, f=4.0 mm, 2.0 - 5.0 µm, Ø1.17 mm Waist

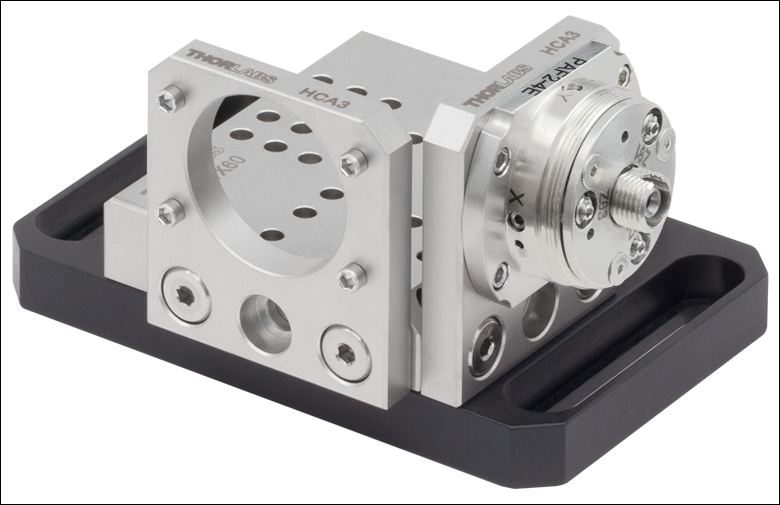

FiberBenchにウォールプレートHCA3と
FiberPortを取り付け。
  • 当社のFiberBenchの側面に取付け
  • HCA3およびHCA3-SM1にはFiberPortコリメータ/カプラを取付け可能
  • HCA3-SM1にはSM1ネジ付きポート付き

こちらのウォールプレートは、付属の#8-32取付けネジ2つを使用してFiberBenchの側面に取付け可能です。 HCA3およびHCA3-SM1は、FiberPortをFiberBenchに取り付ける際に使用いただけます。取付けには付属の#2-56ネジ4個を使用します(右図参照)。 HCA3-SM1はSM1内ネジ付きで、 Ø25 mm~Ø25.4 mm(Ø1インチ)レンズチューブ、ならびにフォトディテクタなどの当社のSM1シリーズ製品を取り付けることができます。 各ウォールプレートには、FiberBenchに取り付けるためのネジが付属していますが、SMネジ付きウォールプレートにはこれに加え固定リングが1つ付属しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HCA3 Support Documentation
HCA3Customer Inspired! FiberBenchウォールプレート、ザグリ穴3つ
¥7,632
Today
HCA3-SM1 Support Documentation
HCA3-SM1FiberBenchウォールプレート、SM1ネジ付き
¥8,511
Today

FiberBenchウォールプレート: ケージシステム用アダプタ

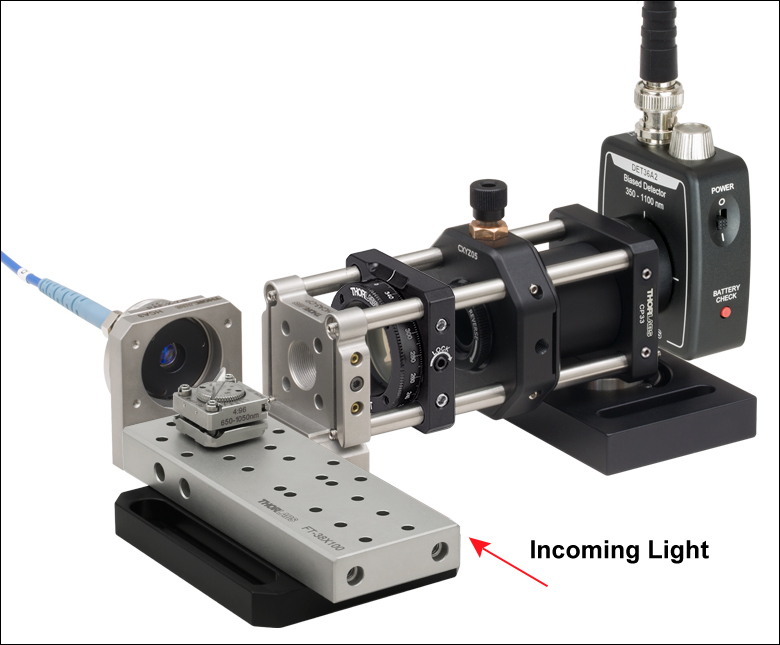

FiberBench Power Sampling
Click to Enlarge

HCA3- CPは、FiberBenchと30 mmケージシステムを組み合わせて、光パワーのサンプリングシステムを構築するのに使用されています。ビームスプリッタで入射光の一部をピックオフし、偏光子を通してディテクタに送ることで、ファイバに入射した光の偏光状態をモニタできるようにします。
Components
Fiber Bench Adapter
Click for Details

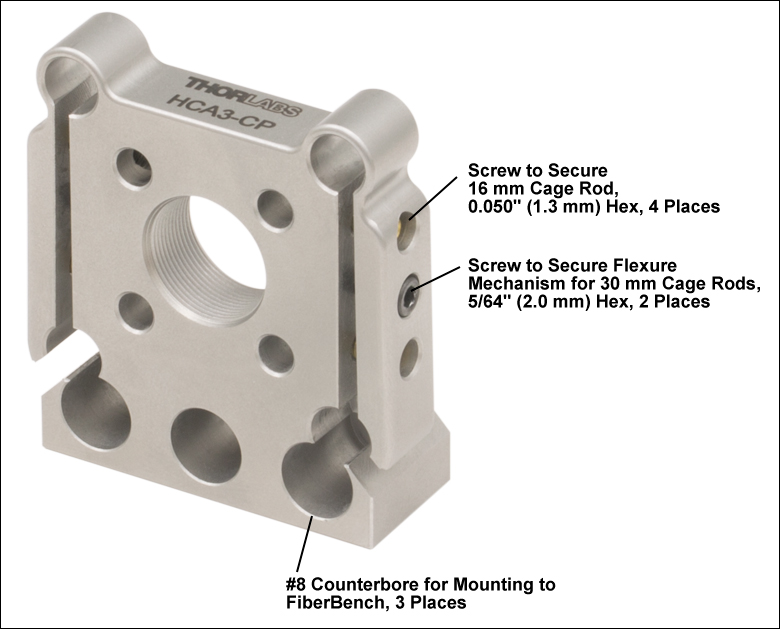

FiberBenchアダプタープレートHCA3-CPは、16 mmおよび30 mmケージシステム用のケージロッドに対応しています。
Fiber Bench to Cage System
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
SP021SM05ネジ付き 16 mmケージプレート、固定リングSM05RR付属
HCA3-CP1FiberBenchウォールプレート、16 mm&13 mmケージシステム対応、SM05内ネジ付き
HCA31FiberBenchウォールプレート、ザグリ穴3つ
PAF2A-11A1FiberPort, FC/APC, f=11.0 mm, 350 - 700 nm, Ø1.80 mm Waist
FBR3FiberBench回転マウント、 Ø12 mm~Ø12.7 mm(1/2インチ)光学素子用
FB-5111軸FiberBench、長さ51 mm、5ポジション
SR44Ø4 mm ケージアセンブリロッド、長さ 101.6 mm
MS1R1ミニシリーズ Ø6 mmポスト、長さ1インチ (インチ規格)
MSH0751スイベル式ミニシリーズポストホルダ、高さ19 mm、M3取付けスロット
View Metric Product List
型番数量Description
Metric Product List
SP021SM05ネジ付き 16 mmケージプレート、固定リングSM05RR付属
HCA3-CP1FiberBenchウォールプレート、16 mm&13 mmケージシステム対応、SM05内ネジ付き
HCA31FiberBenchウォールプレート、ザグリ穴3つ
PAF2A-11A1FiberPort, FC/APC, f=11.0 mm, 350 - 700 nm, Ø1.80 mm Waist
FBR3FiberBench回転マウント、 Ø12 mm~Ø12.7 mm(1/2インチ)光学素子用
FB-5111軸FiberBench、長さ51 mm、5ポジション
SR44Ø4 mm ケージアセンブリロッド、長さ 101.6 mm
MS1R/M1ミニシリーズ Ø6 mmポスト、長さ25 mm(ミリ規格)
MSH0751スイベル式ミニシリーズポストホルダ、高さ19 mm、M3取付けスロット
ファイバからの出力光は、HCA3-CPを通して16 mmケージシステムに入射する前に、FiberBenchベース上の偏光コントローラを透過します。

Click to Enlarge
View Product List
型番数量Description
Product List
FB-5111軸FiberBench、長さ51 mm、5ポジション
HCA3-SM051FiberBenchウォールプレート、16 mmケージシステム対応、SM05内ネジ付き
HCA31FiberBenchウォールプレート、ザグリ穴3つ
PAF2-4E1FiberPort, FC/PC & FC/APC, f=4.0 mm, 2.0 - 5.0 µm, Ø1.17 mm Waist
FBR1FiberBench回転マウント、 Ø12 mm~Ø12.7 mm(1/2インチ)光学素子用
ER2-P41Ø6 mm ケージアセンブリーロッド、長さ 50.8 mm、4個入り
SM05L101SM05レンズチューブ、長さ25.4mm(1インチ)、固定リング1個付属

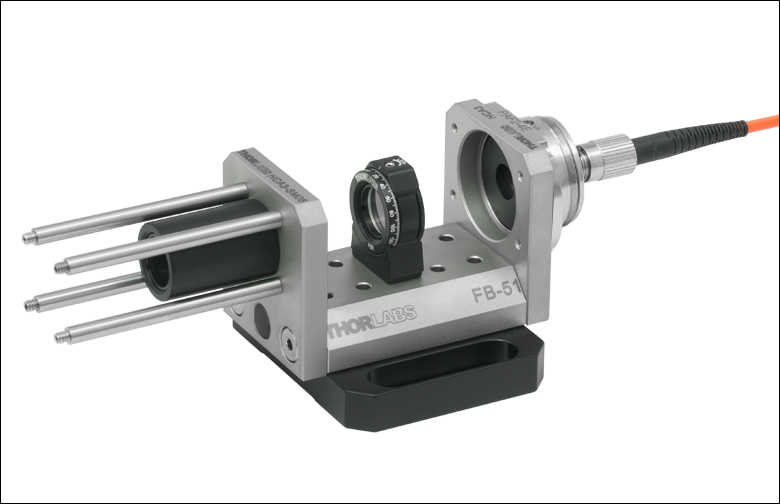

FiberBenchにFiberPort、ウォールプレートHCA3-SM05、16 mmケージシステムならびにØ12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブを取り付けています。

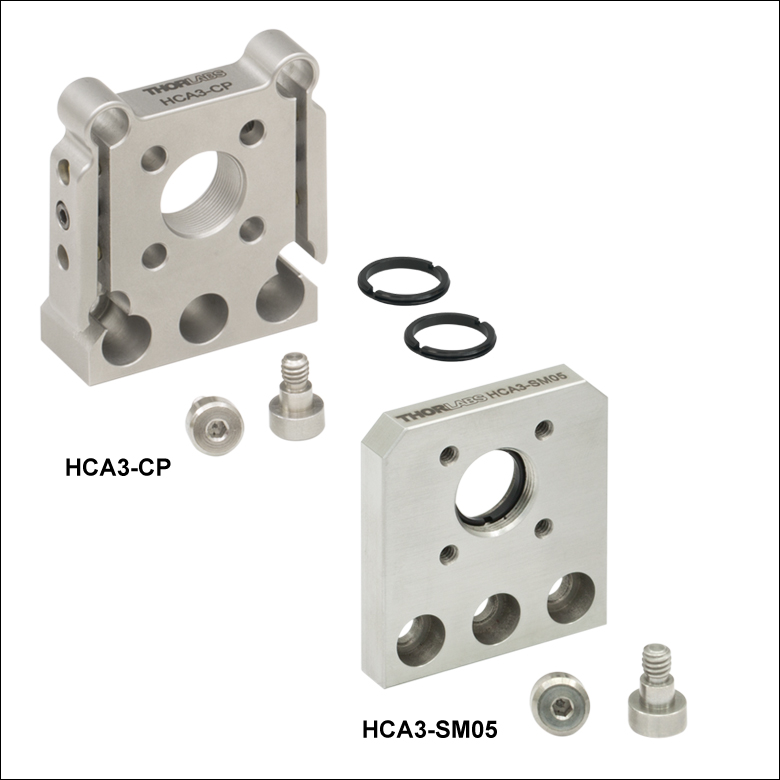

これらのウォールプレートを使用してFiberBenchと当社のケージシステムを結合できます。ウォールプレートは、付属の#8-32取付けネジ2つを使用してFiberBenchの側面に取付けます。HCA3-SM05には、16 mmケージシステム用のタップ穴が4個と、Ø12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブ取り付け用のSM05内ネジ付きの内孔が加工されています(右写真参照)。

HCA3-CPは、30 mmおよび16 mmケージシステム用のケージロッドを同時にまたはそれぞれ別々に取り付けられます。プレートの底部にある#8のザグリ穴により当社の FiberBenchに取り付けられます。プレートには16 mmまたは30 mmケージシステム用に、それぞれØ4 mmまたはØ6 mmの ケージロッドが取り付けられます。Ø4 mmのケージロッドは固定ネジで位置を固定しますが、その際は1.3 mm六角レンチが使用できます。Ø6 mmのケージロッドはフレクシャ機構で固定されますが、両側に1つずつ付いた固定ネジを2.0 mm六角レンチで締め付けます。中心にあるポートはSM05ネジ付きで、レンズチューブやSM05ネジ付きの光学部品を取り付けられます。

FiberBenchとケージシステムを結合する際には、ケージロッドに過剰なトルクがかからないよう、FiberBenchが適切に支えられていることを確認してください。 ケージシステムの高さが十分低い場合には、FiberBenchを直接光学テーブルの上に置くことが可能です。光学テーブルよりも高い位置にあるケージシステムに対しては、FiberBenchの底部にあるM4タップ穴にØ25 mm~Ø25.4 mm(1インチ)ポストをねじ込んで支えとすることができます。

各ウォールプレートには、FiberBenchに取り付けるためのネジが付属します。HCA3-SM05にはSM05ネジ付き部品を固定するために固定リングSM05RRが1つ付属し、HCA3-CPには当社のプレミアムバンドパスフィルタのような厚さ5.3 mm以内のマウント無しの光学素子を固定するために固定リングSM05RRが2つ付属します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HCA3-SM05 Support Documentation
HCA3-SM05FiberBenchウォールプレート、16 mmケージシステム対応、SM05内ネジ付き
¥8,511
3-5 Days
HCA3-CP Support Documentation
HCA3-CPFiberBenchウォールプレート、16 mm&13 mmケージシステム対応、SM05内ネジ付き
¥8,899
Today

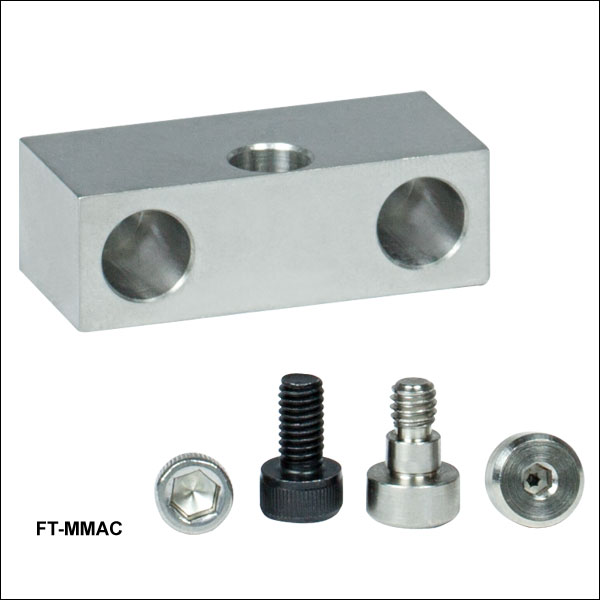

FiberBenchアダプタ: 標準オプトメカニクス部品用

  • ミラーマウントをFiberBenchへ取付け
  • 取付けネジ付属

FT‑MMAC は、当社のミラーマウント(または#8-32ネジ付きマウント)をFiberBenchに取り付ける際に適した製品です。FT-MMACにはテーブル (#8-32段付きネジ2本)とミラーマウント(#8-32、M4各1つ)に取り付ける際に必要なすべてのネジが付属しています。FT-MMACは、当社 のミラーマウントKS05(/M)(右の写真参照)、KM05/MKMS/MKMSS/Mのマウントにお使いいただけます。また、この汎用アダプタは、当社のV字型クランプVH1/Mと一緒にお使いいただけます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT-MMAC Support Documentation
FT-MMACFiberBenchアダプタ、ミラーマウント用
¥4,256
3-5 Days

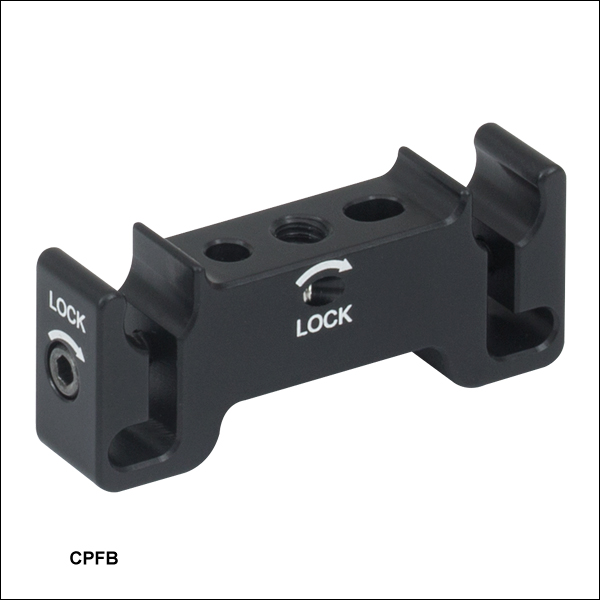

FiberBench用アダプタ: FiberBench部品用30 mmケージシステムマウント


Click to Enlarge

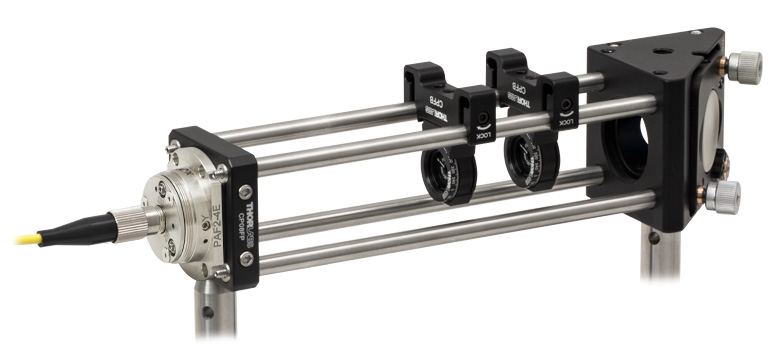

マウントCPFB(/M)を用いて2個のFiberBench回転式直線偏光モジュールFBR-LPVISを30 mmケージシステムに固定した様子
  • FiberBench部品を30 mmケージシステムに取り付け
  • 30 mmケージシステムに組み込み可能な簡単脱着型のスナップイン式フレクシャ機構
  • M4タップ穴を利用してポストに取り付け可能

こちらのFiberBench部品用30 mmケージシステムマウントを用いて、当社のFiberBench部品のラインナップを30 mmケージシステムに組み込むことができます。マウントには当社のFiberBench用光学マウントの位置決めピンに合う貫通穴が2つ付いています。 位置決めピンを挿入したら、0.035インチボール(六角)ドライバまたは六角レンチでマウントの前面にある止めネジ(セットスクリュ)を締め付けて固定します。

マウントには2つのスナップイン式フレクシャークランプが付いており、Ø6 mmケージロッドに取り付けて2.0 mm六角レンチで固定します。スナップイン機構により、ケージシステムを分解することなく、部品を簡単に着脱できます。このマウントをケージプレートHCA3-CPでFiberBenchに接続されたケージシステム内で使用した場合、光学部品のビーム高はすべて同じになります。 CPFB/Mの底部のM4タップ穴を用いてØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに固定することができます。なおこちらのケージシステム用マウントは、光軸に対して垂直方向の幅が19.1 mm以上のFiberBench用光学マウントにはご使用になれませんのでご注意ください。

Compatible FiberBench Accessories
Optic Mounts (compatible with FBR, FT-SM05, FBTP, and HCB)Alignment ToolsPolarizers
Beamsplitter ModulesMirror ModulesRotating Wave Plates
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CPFB Support Documentation
CPFB30 mm Cage System Mount for FiberBench Components, 8-32 Tap
¥7,175
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CPFB/M Support Documentation
CPFB/M30 mm Cage System Mount for FiberBench Components, M4 Tap
¥7,175
Today

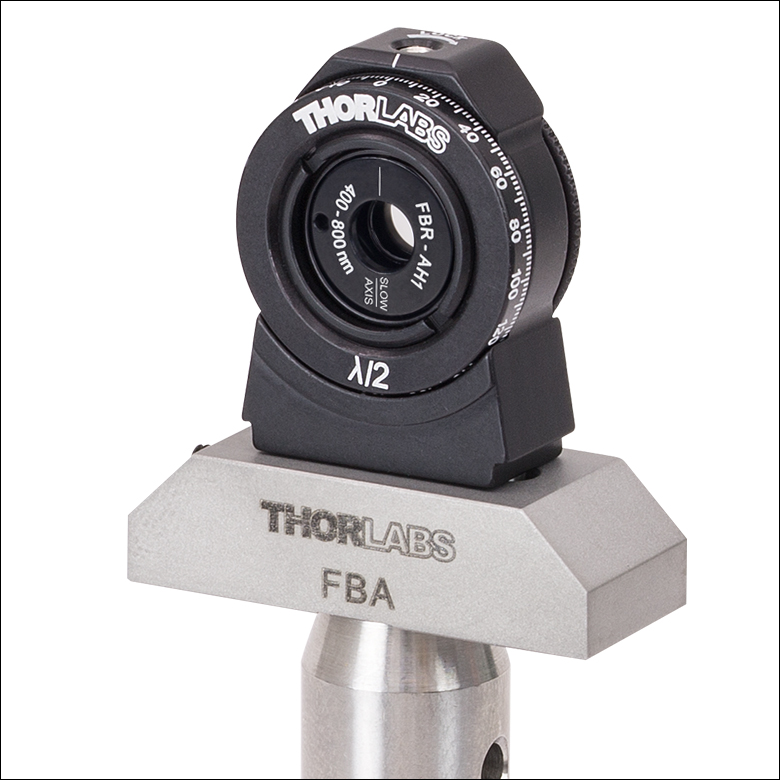

FiberBench用アダプタ: FiberBenchアクセサリ用ポスト取付けアダプタ

  • FiberBench部品を自由空間用途で使用
  • FiberBenchアクセサリを位置決めピンでØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取付け
  • #2-56の止めネジ(セットスクリュ)でアクセサリを特定の位置に固定(六角レンチが付属)

このFiberBenchアダプターマウントFBA/Mは、FiberBenchアクセサリをØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに固定するときに使用できます。FBA/Mは、アダプタの中心を通るM4のネジ切り穴を利用してØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けることができます。各部品が別々にポストに取り付けられるので、小型のFiberBenchアクセサリを自由空間用途で使用できます。

このアダプタは、底面に2つのスチール製の位置決めピンが付いたFiberBenchアクセサリと組み合わせられる設計になっています。これらのピンは、アダプタの取付け穴にはめることができ、アダプタ側面にある#2-56の止めネジは、FiberBenchアクセサリを所望の位置にロックする際に使用します。

対応するFiberBench用アクセサリ
Optic Mounts (compatible with FBR, FBS05FT-SM05, FBTP, H1C, HCB, and UCB)アライメントツール偏光子
ビームスプリッターモジュールミラーモジュール回転式波長板
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
FBA Support Documentation
FBAØ1/2インチポスト取付け用アダプタ、FiberBenchアクセサリ用、#8-32ネジ付き(インチ規格)
¥4,398
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
FBA/M Support Documentation
FBA/MØ12 mm~Ø12.7 mmポスト取付け用アダプタ、FiberBenchアクセサリ用、M4ネジ付き(ミリ規格)
¥4,398
Today
